Tháp đổ xúc xắc tự nạp (Self-loading) với cơ chế nạp lại

CẬP NHẬT! V2 giờ có thêm texture gạch nhìn xịn hơn! 🎉

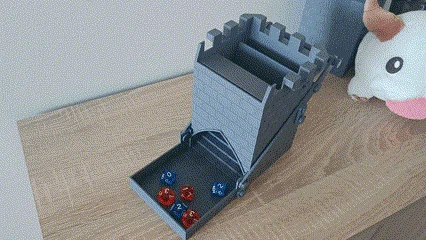

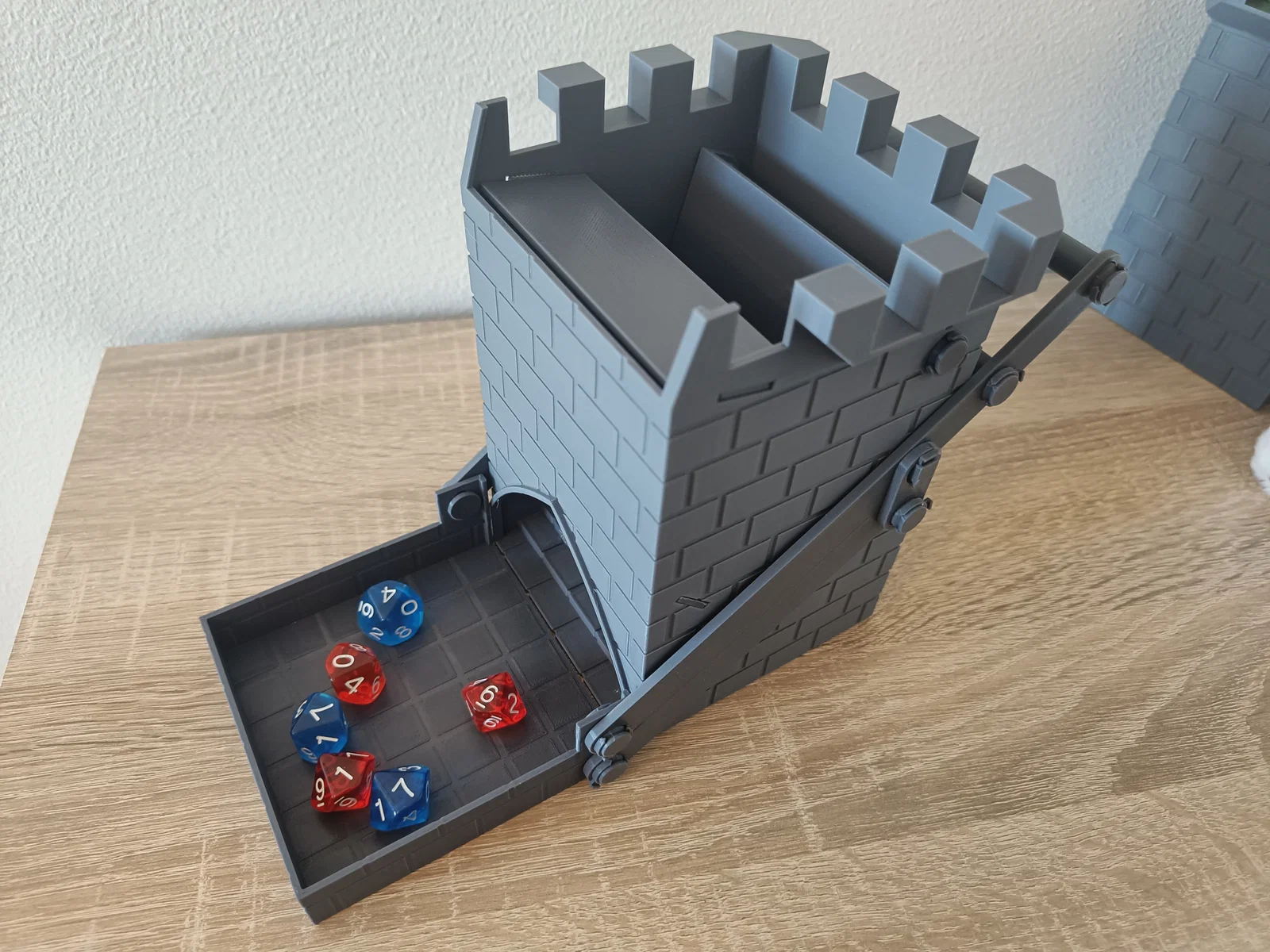

Tháp đổ xúc xắc tự nạp này có thể “roll” lại xúc xắc chỉ bằng cách nhấn tay cầm. Ngoài ra cũng dùng như một dice tower bình thường.

In ấn

Mình in mẫu này bằng PLA thường. Không cần supports, trừ phần axle-main (nhớ loại trừ support ở các lỗ chốt, xem file .3mf đính kèm).

• axle-main.stl - Phần này cần supports
• axle-retaining-pin.stl - In 2 cái
• axle-retaining-ring.stl - In 8 cái
• axle-short.stl - In 6 cái
• lever-inner.stl
• lever-long-2.stl
• lever-long.stl
• lever-short.stl
• link.stl
• pin-long.stl - In 2 cái
• tower.stl
• trap-door.stl
• trap.stl - In 2 cái
• tray.stl

Lắp ráp

Không cần phần cứng (hardware) nào, toàn bộ đều in ra được. Đây là một project tương đối dễ, nhưng mình có làm hình minh hoạ đơn giản theo thứ tự các bước. Nếu chỗ nào chưa rõ, bạn comment giúp để mình bổ sung nha!

Bước 1: Lắp cụm bên trong

Gắn lever-inner vào axle-main và cố định bằng axle-retaining-pin. Nhớ canh đúng chiều/đúng hướng các chi tiết.

Bước 2: Khay (tray)

Gắn lever-long, lever-long-2 và lever-short vào tray bằng 3x axle-short, rồi khoá lại bằng 3x axle-retaining-ring. Lưu ý lever-long và lever-long-2 là 2 chi tiết khác nhau! Đừng lắp nhầm nha.

Bước 3: Bẫy dưới (lower trap)

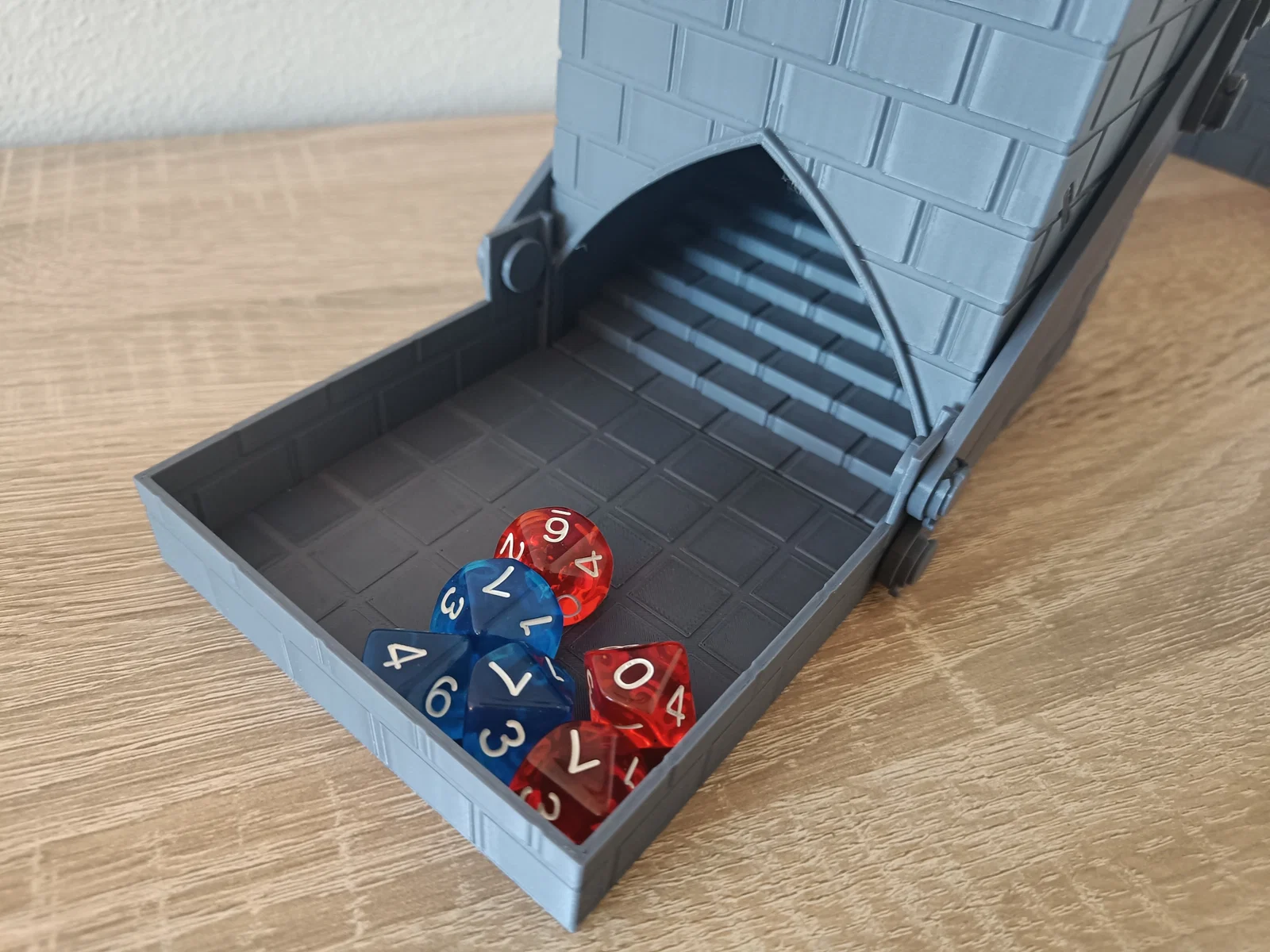

Đặt trap vào trong tower. Có thể bạn cần bẻ/nhấn nhẹ chi tiết một chút, nhưng khi đúng vị trí thì nó sẽ “snap” vào.

Bước 4: Gắn bên trái

Gắn lever-long-2 vào tower bằng axle-short và axle-retaining-ring. Nhớ dùng đúng lỗ (xem hình).

Bước 5: Gắn bên phải

Luồn trục chính (main axle) từ bước 1 xuyên qua các lỗ trên tower, lever-long, và link. Sau đó cố định bằng axle-retaining-pin. Chú ý đúng hướng của lever-inner.

Bước 6: Gắn cửa bẫy (trap door)

Gắn trap-door bằng 2x axle-short và 2x axle-retaining-ring.

Bước 7: Gắn bẫy trên (upper trap)

Gắn trap giống như ở bước 3. Đảm bảo trap tựa vào lever-inner khi ở vị trí thấp.

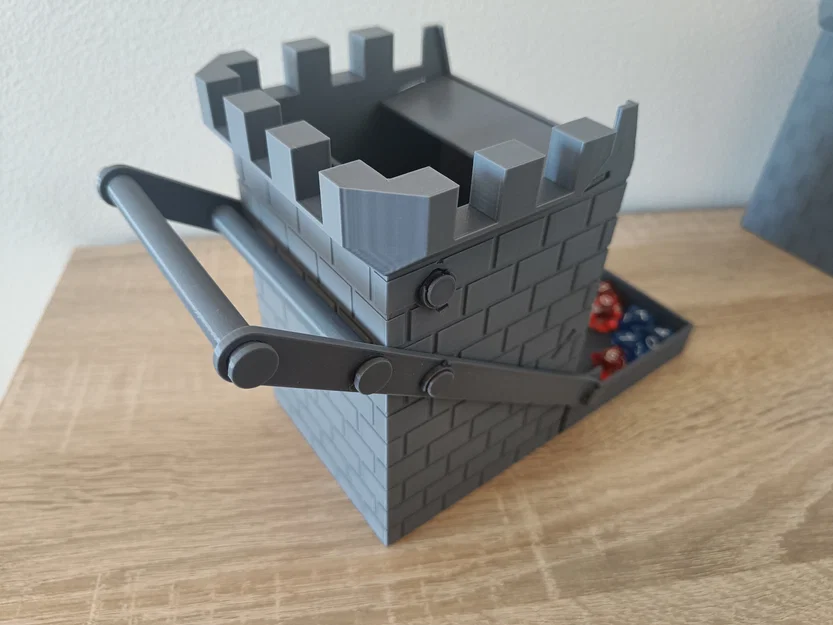

Bước 8: Gắn tay cầm và chặn xoay

Đẩy 2x pin-long xuyên qua lever-long-2 và lever-long, rồi khoá lại bằng 2x axle-retaining-ring.

Bước 9: Kiểm tra hoạt động

Nhấn tay cầm xuống và kiểm tra trap-door có được kéo/đẩy áp vào trap-upper không. Kiểm tra xem có bị dư chi tiết nào không.

Nếu bạn thích mẫu này hoặc có góp ý cải tiến, mình rất mong được thấy bản make hoặc comment của bạn! Chúc bạn roll vui vẻ!

Lịch sử cập nhật

• v1: Phát hành lần đầu
• v2: Thêm texture gạch
• v2.1: Chỉnh nhẹ để bỏ phần cấn khi tray ở vị trí trên

Ghi chú

Tháp này được lấy cảm hứng từ Lego Self-Loading Dice Tower v2 by Pattspatt

Thích cách mấy cái kẹp (clamps) và chốt (pins) hoạt động hả? Bạn có thể tự làm bằng mẫu này:
