Ngàm góc tương thích GoPro cho Original Prusa Enclosure (OPE)

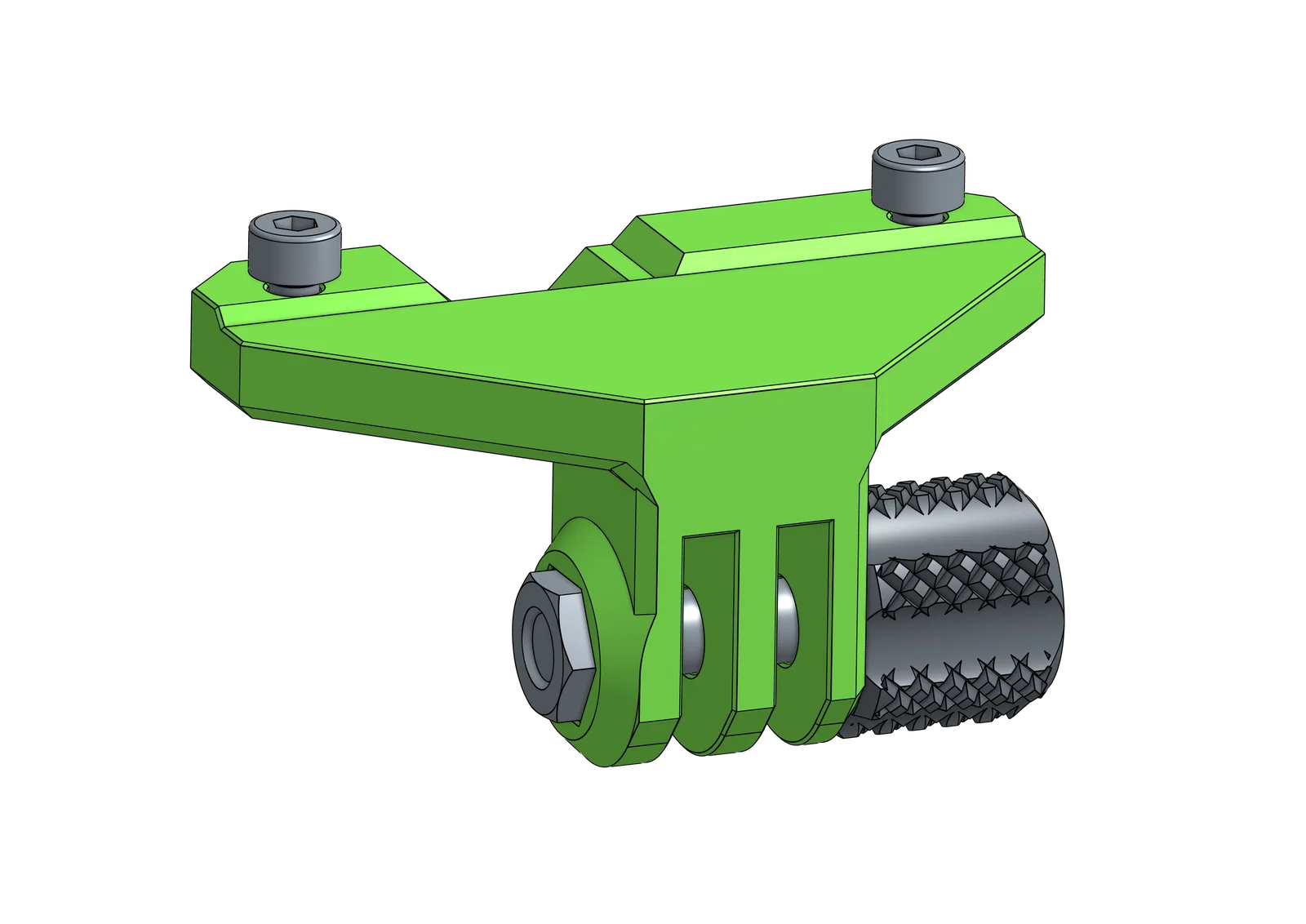

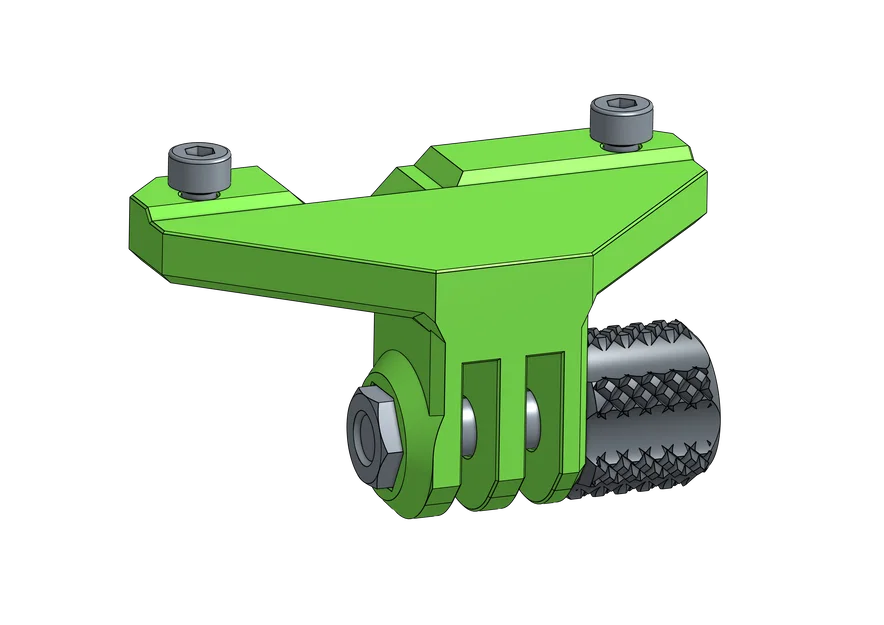

Đây là ngàm (mount) tương thích GoPro có thể lắp vào 15 góc khác nhau của các tấm panel trên Original Prusa Enclosure.

Để tìm thumb screw và tay đỡ (arm) tương thích, bạn xem Modular Mounting System Arms. Tuy vậy, chỉ cần núm vặn (knob) loại tương thích GoPro là dùng được.

Lưu ý: Mẫu này được tạo để tham gia cuộc thi Prusa Enclosure Modifications.
Mình không sở hữu Prusa Enclosure nên chưa thể test lắp đặt thực tế. Tuy nhiên, mình đã test khả năng in và độ khớp của đai ốc lục giác (hex nut). Mẫu này được dựng hoàn toàn dựa trên số đo lấy từ file CAD của enclosure. Nếu bạn in và thử lắp, vui lòng phản hồi về độ fit giúp mình.

Tùy chọn lắp đặt (Mounting Options)

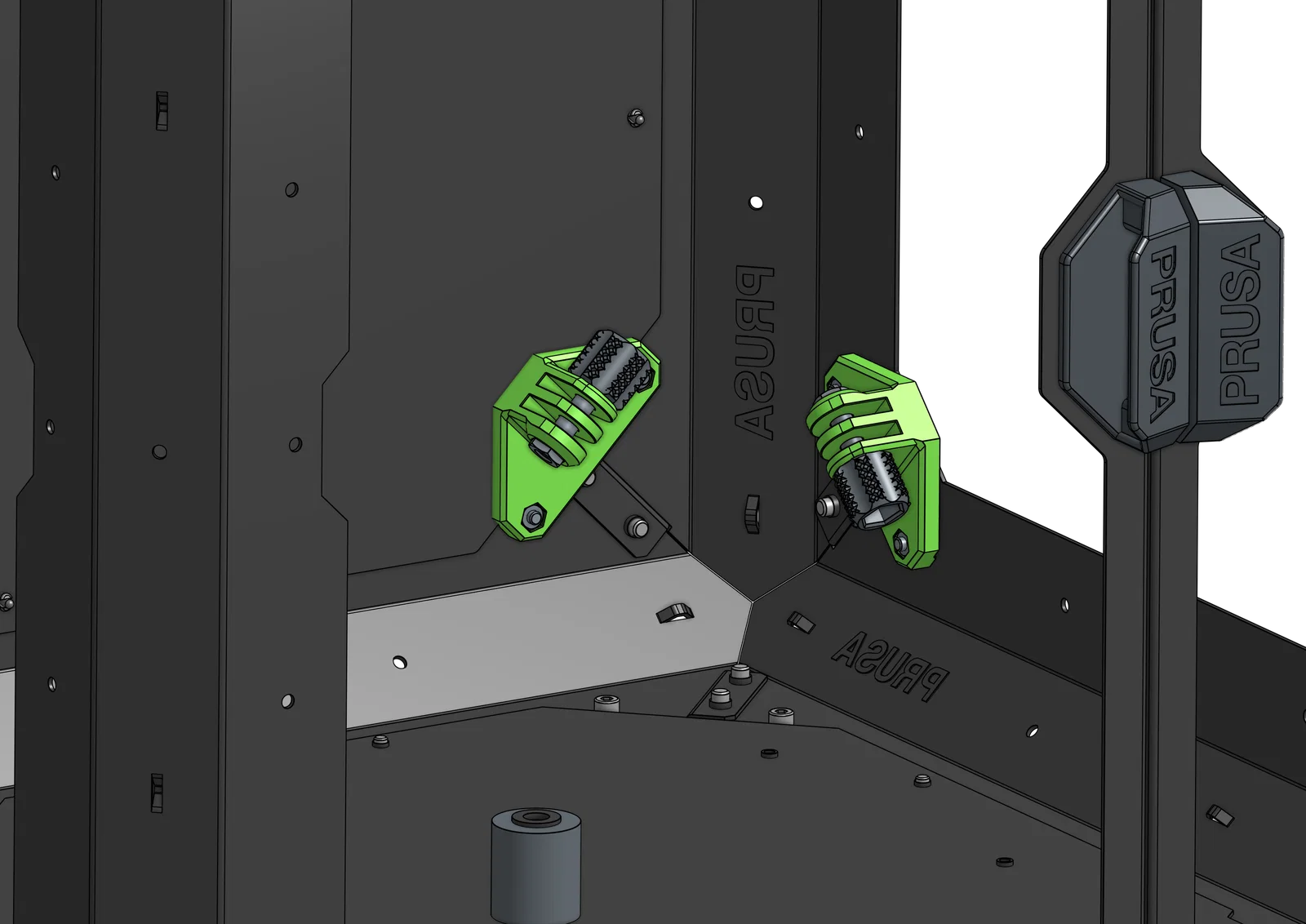

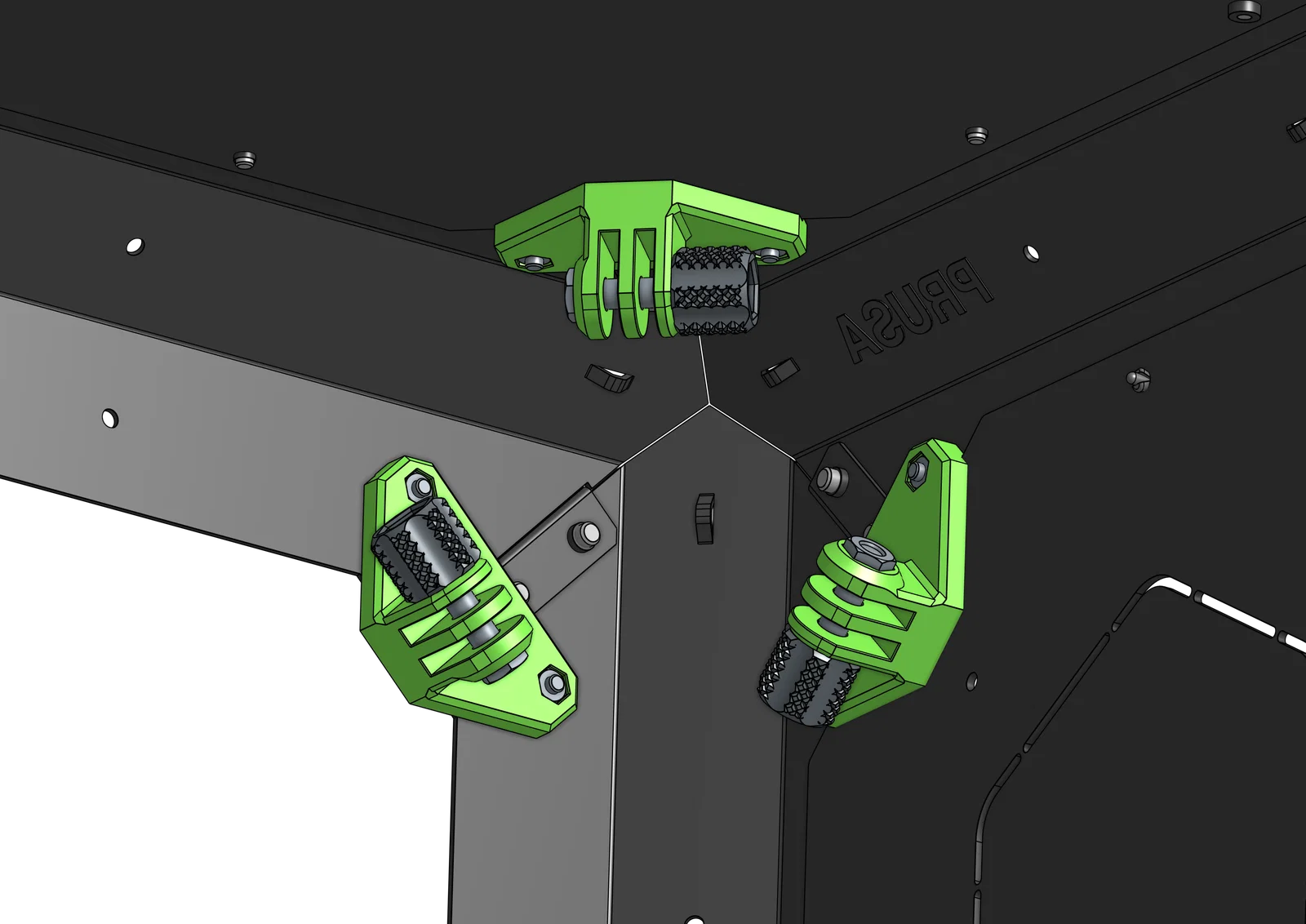

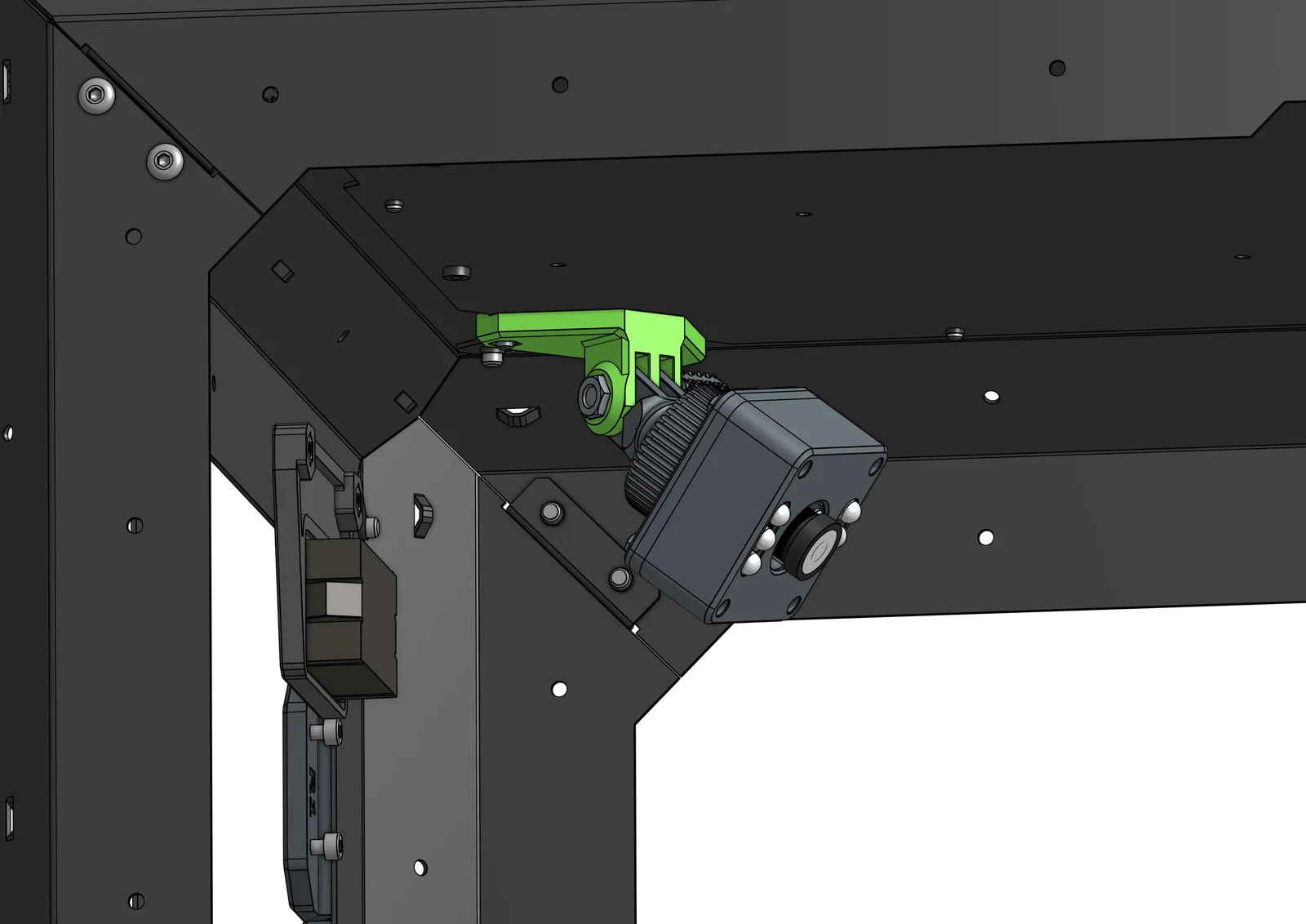

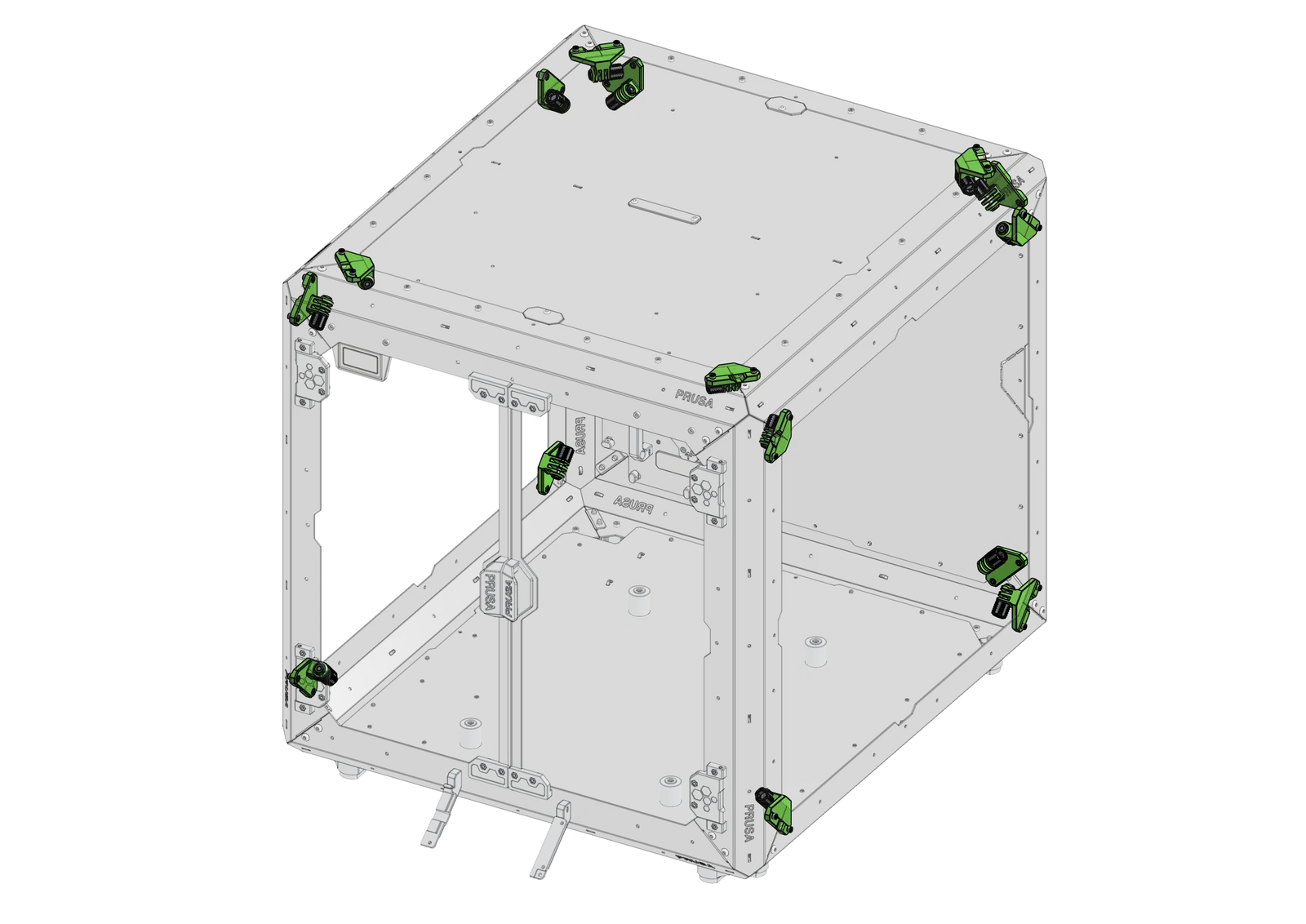

Ngàm có thể lắp tối đa ở 15 vị trí khác nhau trên enclosure, tùy theo bạn đang gắn thêm những add-on/phụ kiện nào. Có thể dùng nhiều ngàm để gắn đèn spot light, camera, v.v. ở đủ mọi góc.

Các phiên bản (Versions)

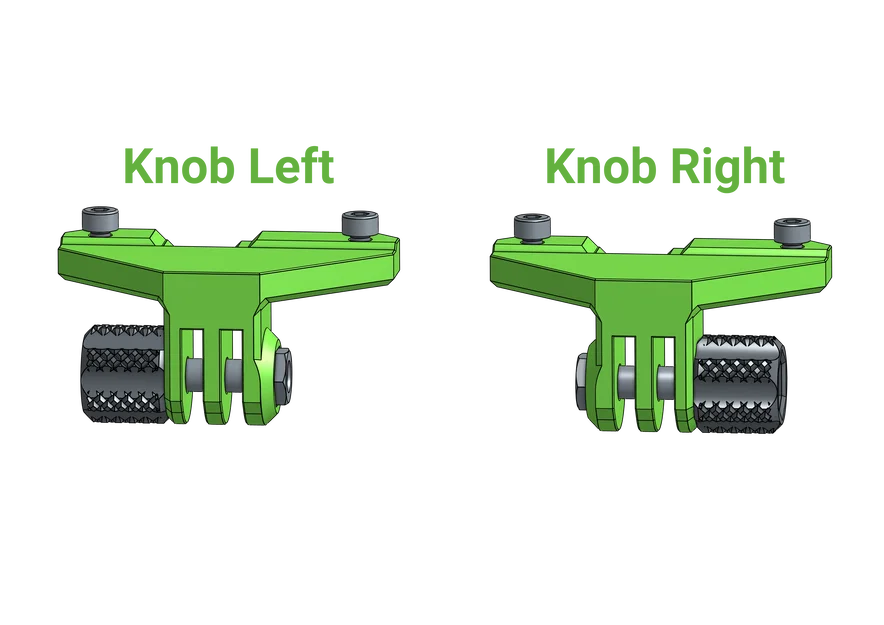

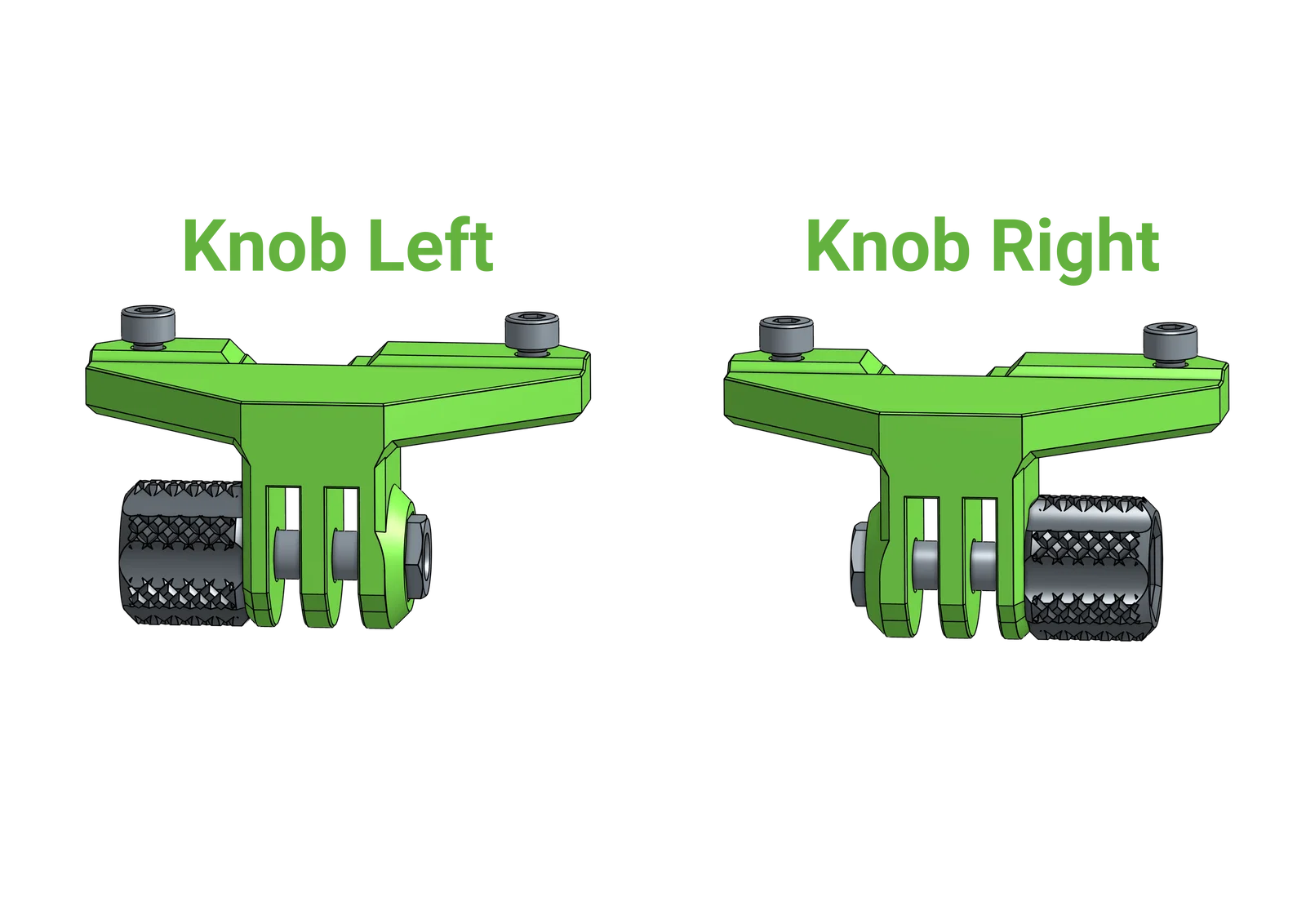

Có 2 phiên bản với núm vặn (knob) nằm bên trái hoặc bên phải. Bạn chọn bản nào dễ chỉnh hơn khi thò tay vào trong enclosure.

Ngoài ra còn có 2 phiên bản cho độ dày panel khác nhau. Dùng bản 1.5mm cho panel cửa sổ, panel đáy và panel lưng. Dùng bản 1mm cho panel trên.

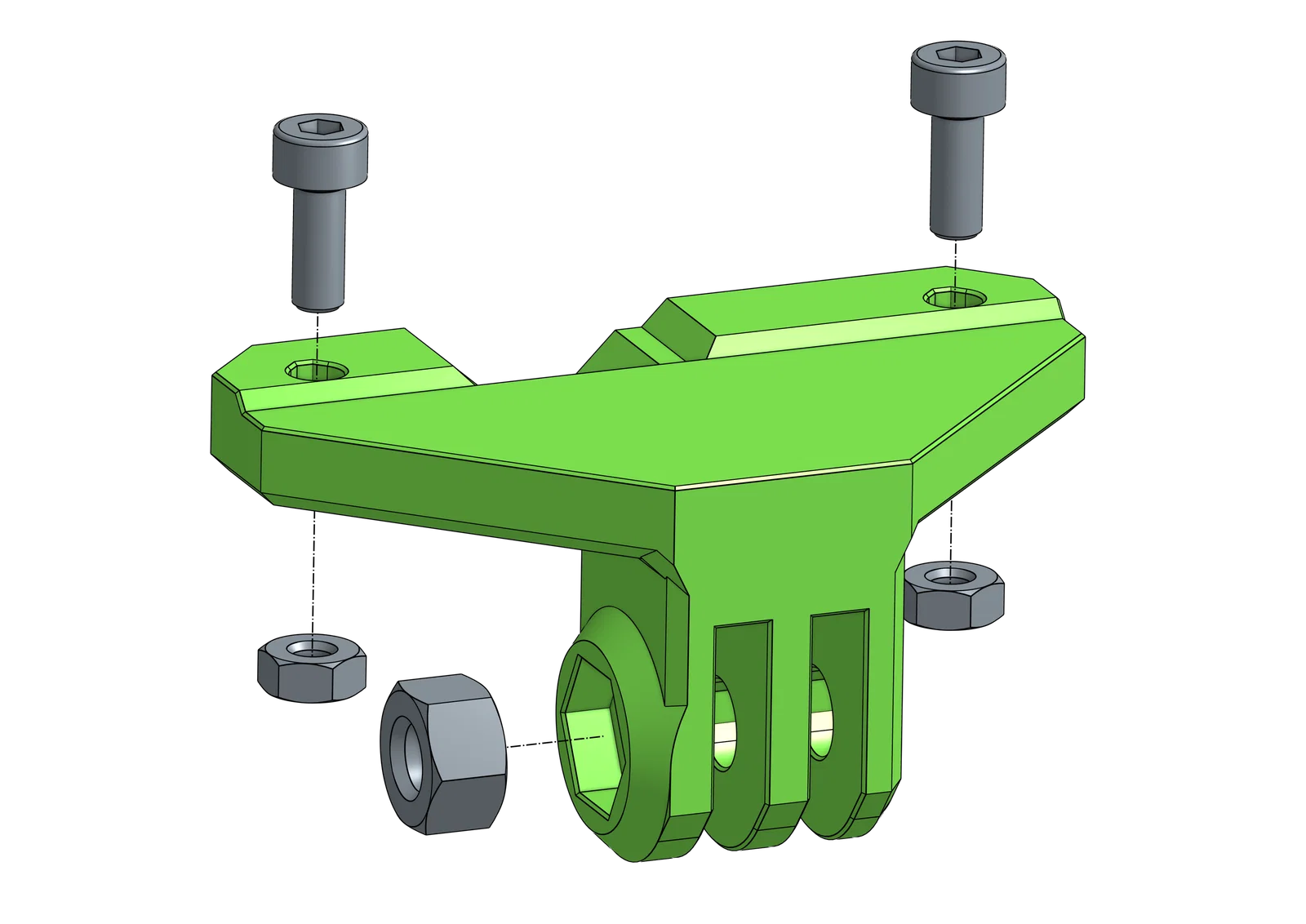

Phần cứng cần thiết (Required Hardware)

Qty

Part

Sourcing

2

M3x8mm Socket Head hoặc Button Head Cap Screw

Aliexpress

2

M3 DIN934 Hex Nut

Aliexpress

1

M5 DIN934 Hex Nut **

Aliexpress

** Không dùng Nyloc nuts. Lực cắt (shear forces) phát sinh khi tháo vặn với Nyloc nuts có thể làm tách lớp (layer delamination).

In 3D (Printing)

In chi tiết theo đúng hướng (orientation) mặc định. File STL đã được xoay sẵn để in.

• Vật liệu: ASA, ABS, PETG, v.v. (vật liệu phải chịu được nhiệt độ bên trong enclosure)

• Extrusion width: 0.45mm

• Layer height: 0.2mm

• Perimeters: 4

• Infill: 15%

• Supports: Không

Lắp đặt (Installation)

1. Nhét các M3 hex nut vào chi tiết đã in.

2. Đặt chi tiết lên các lỗ ở góc panel bạn muốn, với phần ngàm GoPro quay vào phía trong.

3. Bắt chặt bằng ốc M3x8mm từ phía ngoài enclosure.

Ghi công bổ sung (Additional Credits)

• Enclosure trong hình minh họa là Original Prusa Enclosure của Prusa Research.
