Mod Tall Skirts (skirt cao) cho Voron 0.2

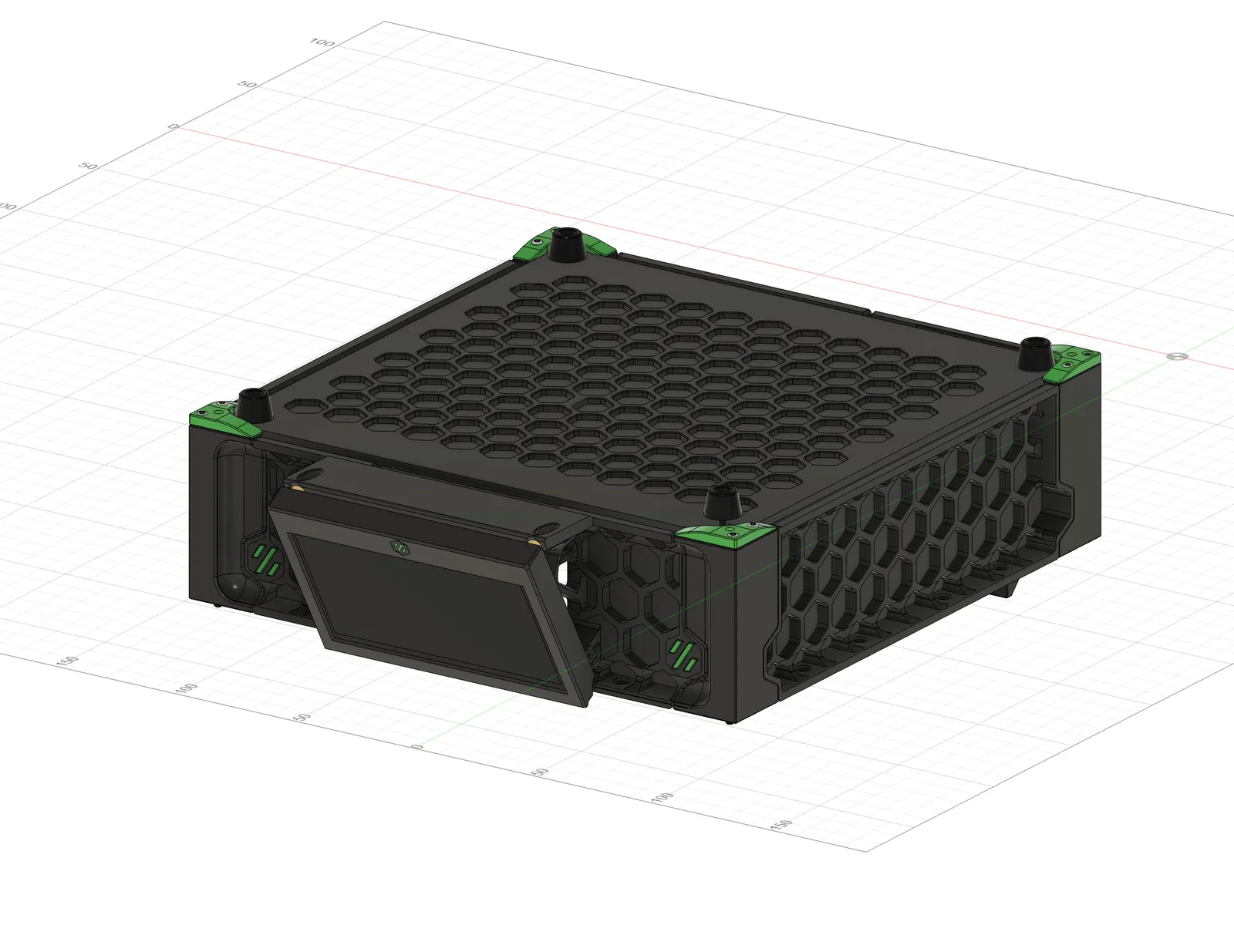

Mình muốn làm phần skirts cao hơn cho Voron 0.2 để có thể đặt electronics ở phía dưới. Để làm được vậy, mình thiết kế chân (feet) cao hơn và chỉnh lại skirts. Skirts này có chiều cao gần tương đương skirts của V2.4 hoặc Voron Trident, nhưng các lục giác (hexagons) nhỏ hơn.

Tất cả file đều có dạng STL (đã xoay sẵn đúng orientation để in) và file STEP.

Mod này gồm

Front feet

Chân trước chỉ được làm cao hơn, không có thay đổi nào khác.

• Tall_Foot_Front_Right_x1.stl
• Tall_Foot_Front_Left_x1.stl

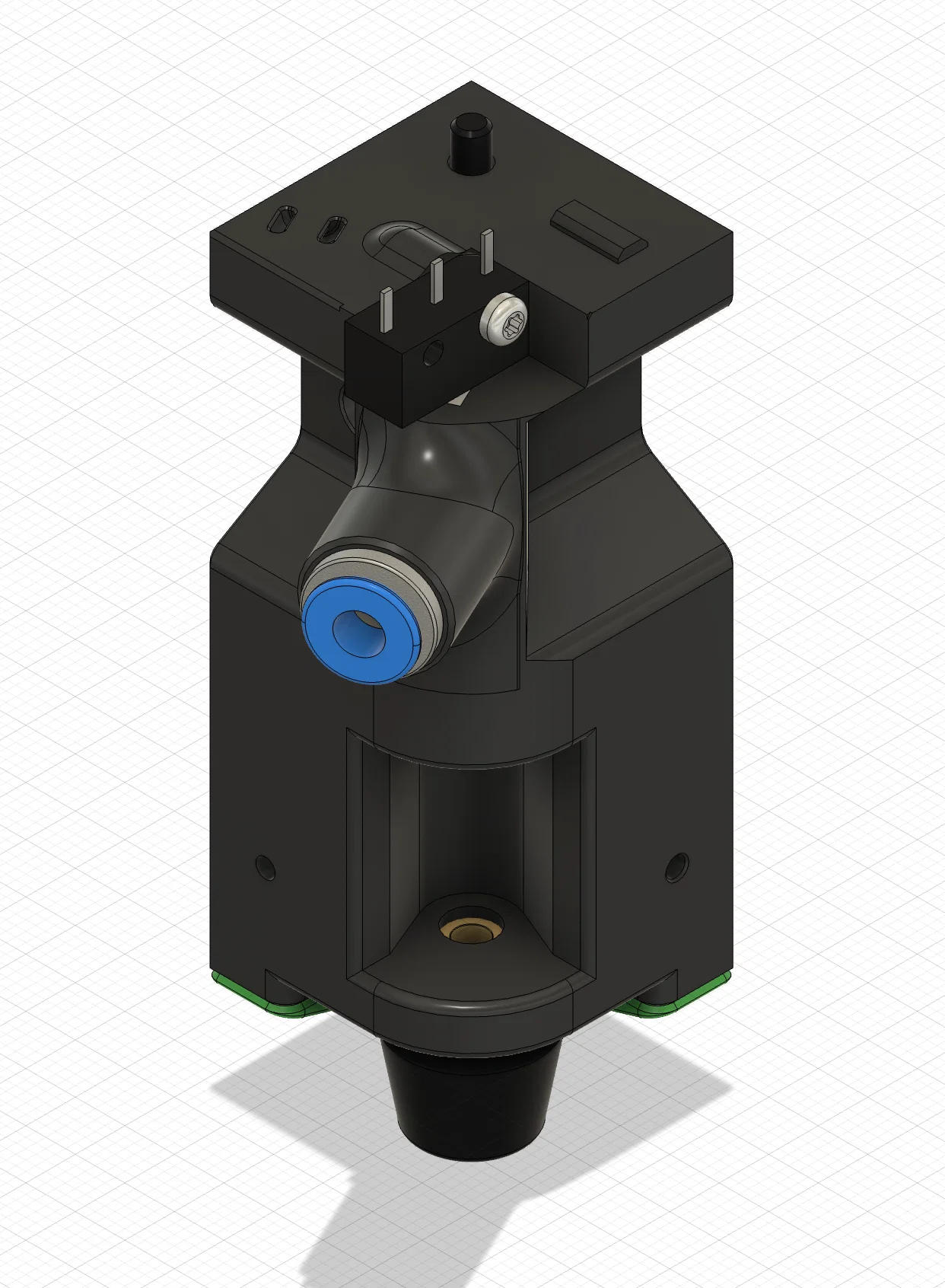

Rear right foot

Có 2 phiên bản: một bản trơn (plain) và một bản tích hợp filament sensor.

• Tall_Foot_Rear_Right_Plain_x1.stl
• Tall_Foot_Rear_Right_FRS_x1.stl

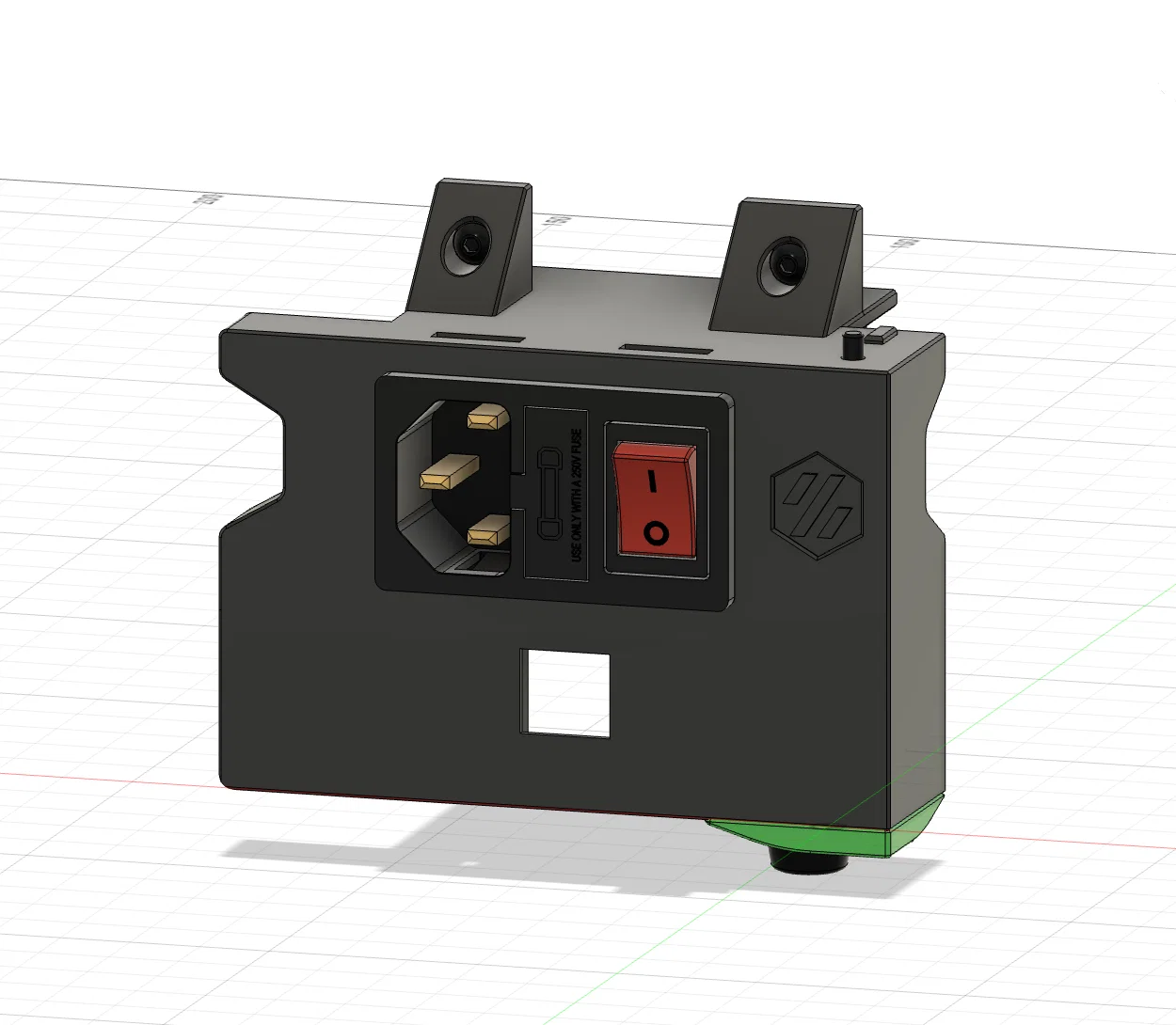

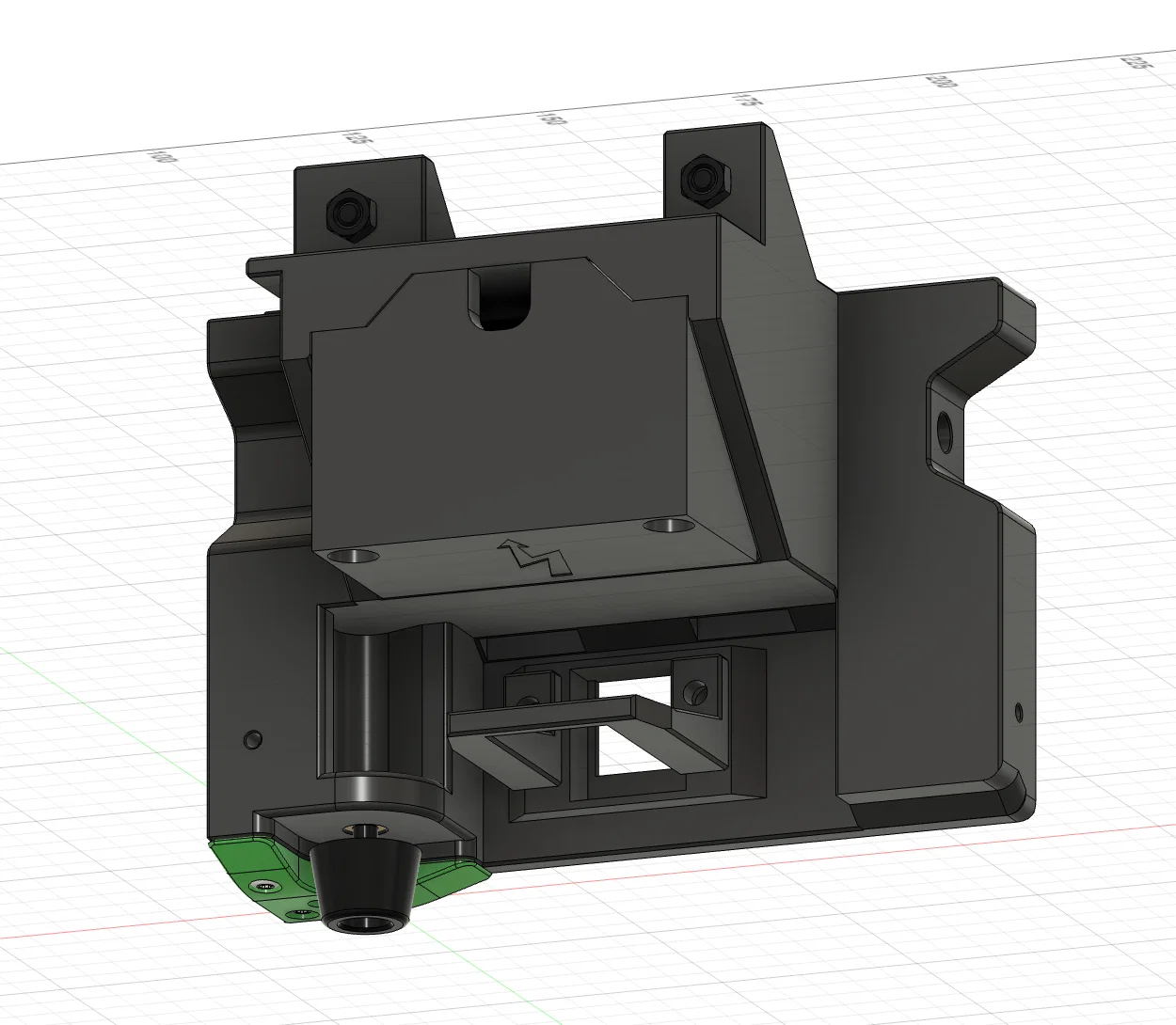

Rear left foot

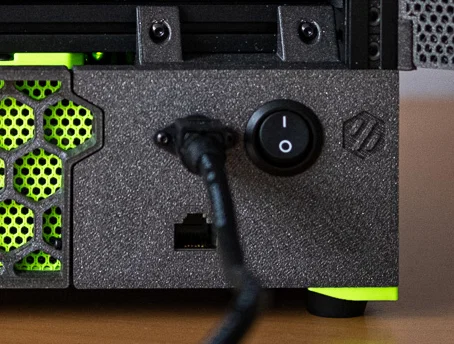

Có 4 phiên bản: 2 bản cho đầu vào 24V và 2 bản cho V0.2 bom mains inlet. Với mỗi phiên bản, bạn có thể chọn loại có khoét lỗ cho RJ45 keystone adapter hoặc loại không khoét.

• Tall_Foot_Rear_Left_Mains_Inlet_x1.stl (Bom Mains inlet không khoét RJ45)
• Tall_Foot_Rear_Left_Mains_Inlet_RJ45_x1.stl (Bom Mains inlet có khoét RJ45)
• Tall_Foot_Rear_Left_24V_Inlet_x1.stl (bản 24V không khoét RJ45)
• Tall_Foot_Rear_Left_24V_Inlet_RJ45_x1.stl (bản 24V có khoét RJ45)

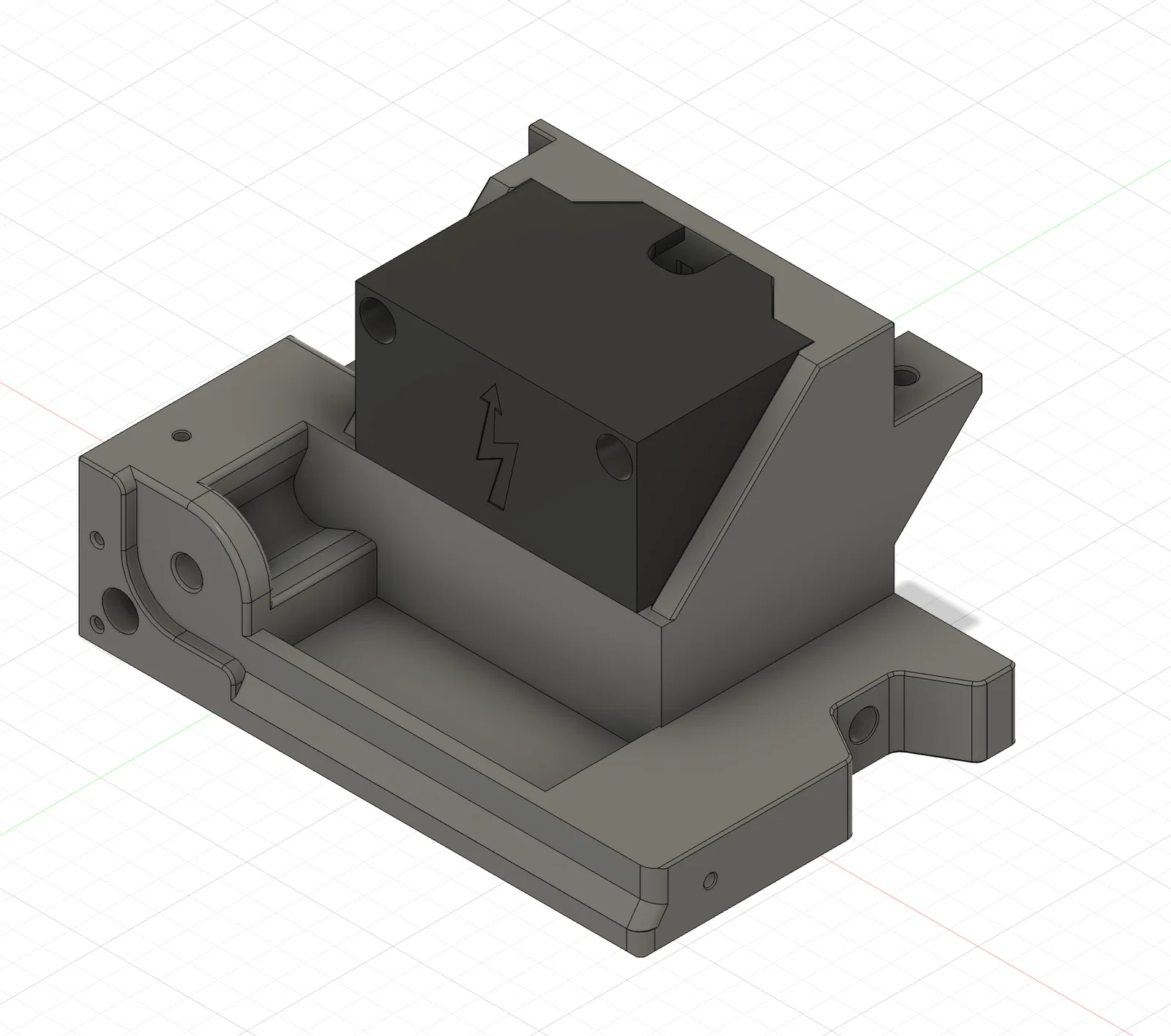

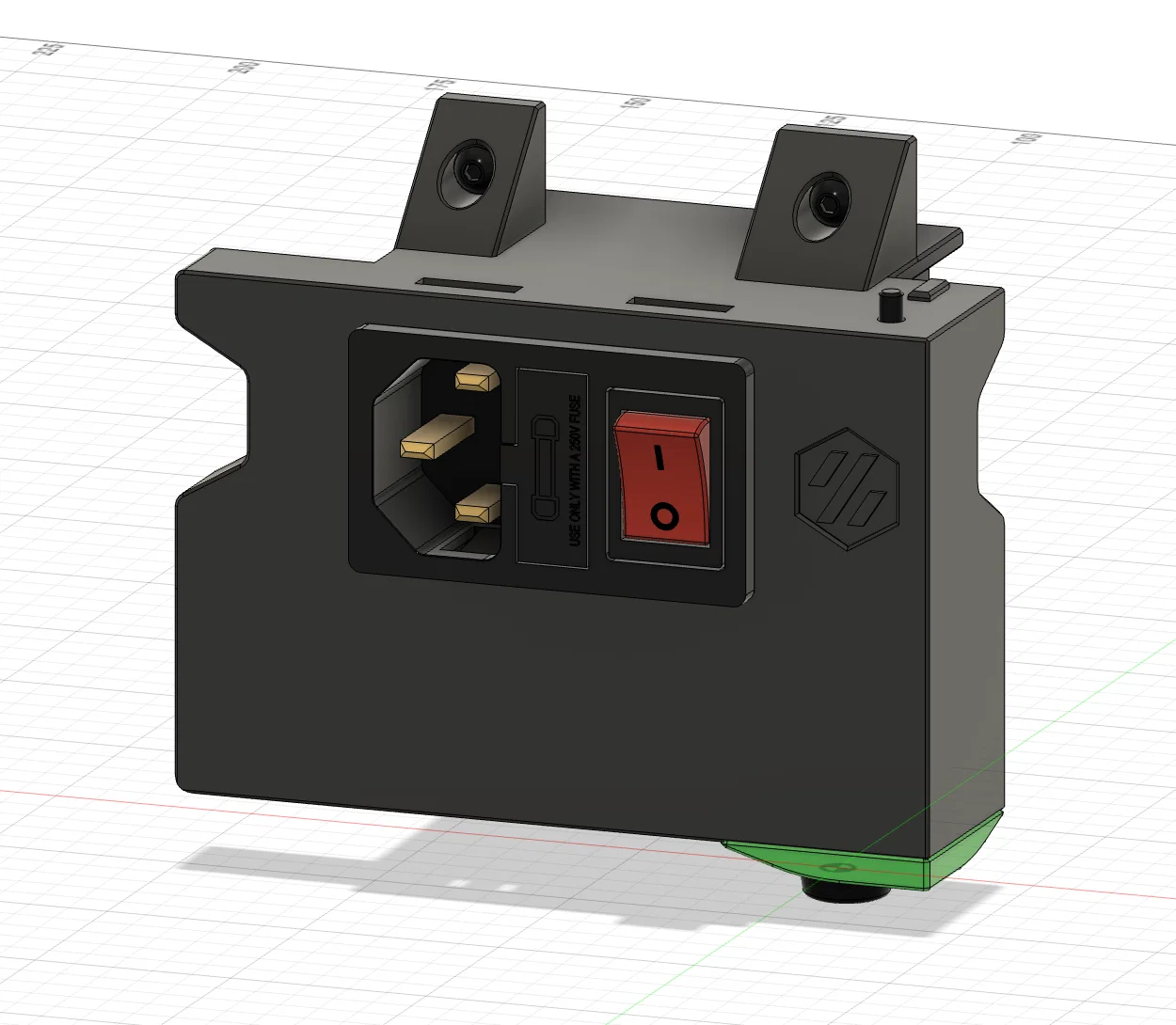

Ngoài ra còn có một cái nắp nhỏ bắt vít vào để che phần kết nối mains.

Skirts

Có 2 kiểu skirts: loại trơn (plain) và loại có thể in thêm lớp mesh phía sau các lỗ lục giác bình thường. Bản mesh dày hơn 1mm, để có thể áp “infill” mesh trong slicer.

without mesh

with mesh

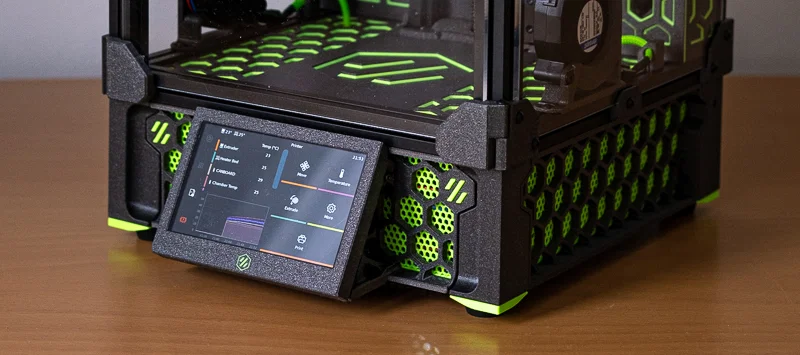

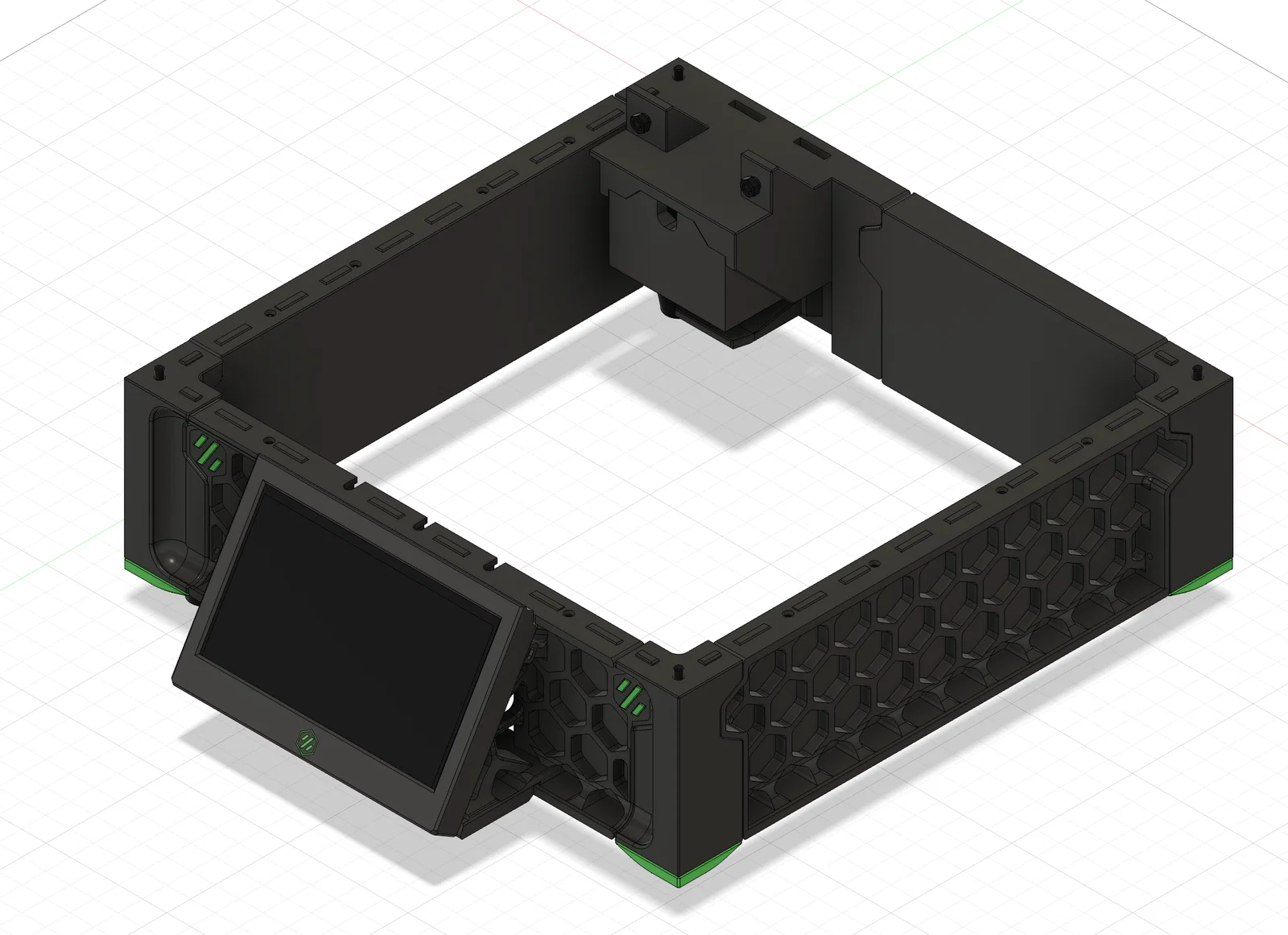

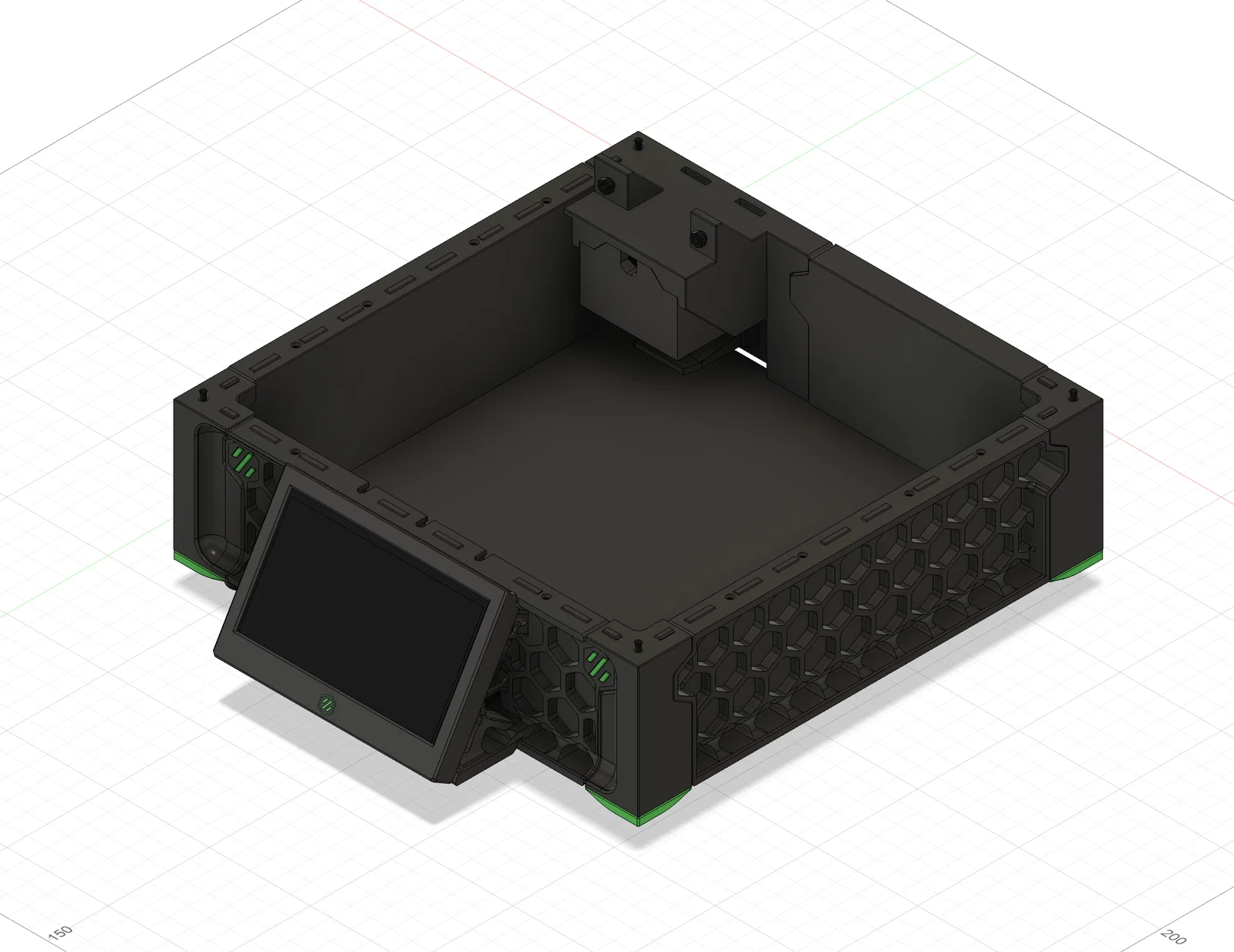

Front Skirt

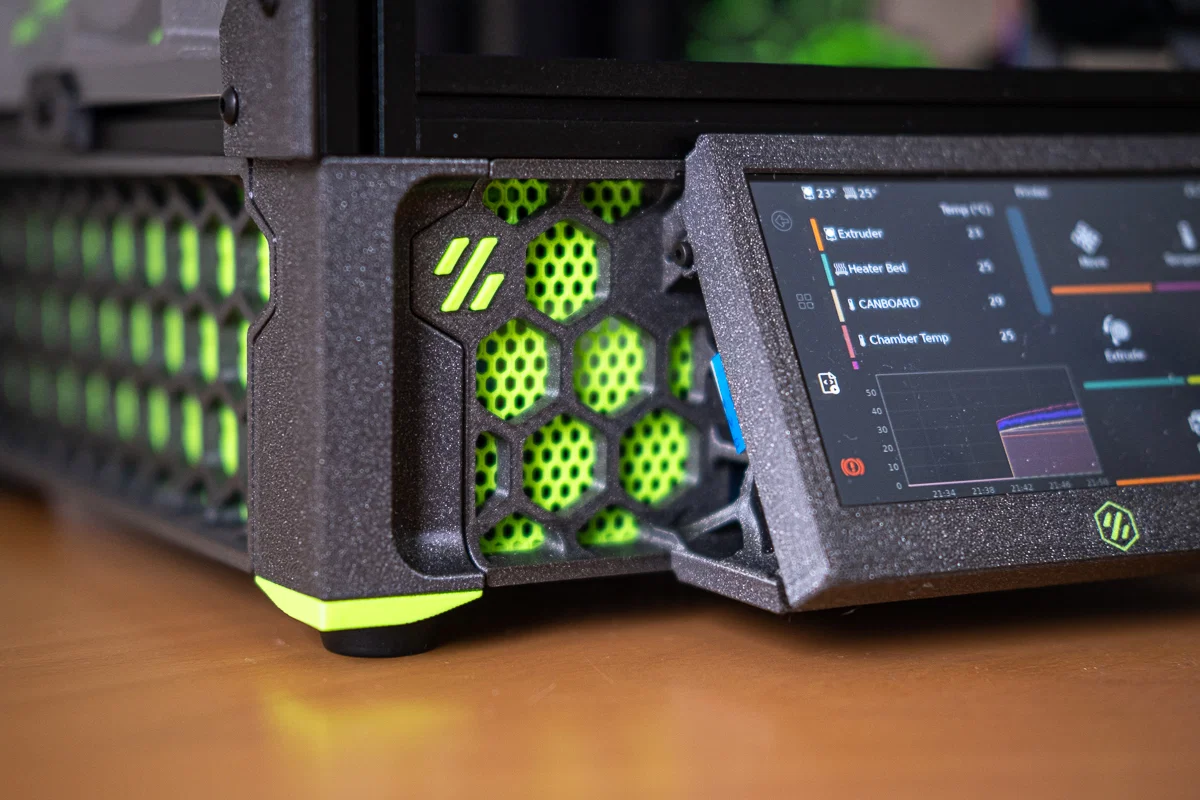

• Tall_Front_Skirt_x1.stl đi kèm [a]_Logo_Insert_x2.stl
• Tall_Front_Skirt_Mesh_x1.stl đi kèm [a]_Logo_Insert_Mesh_x2.stl

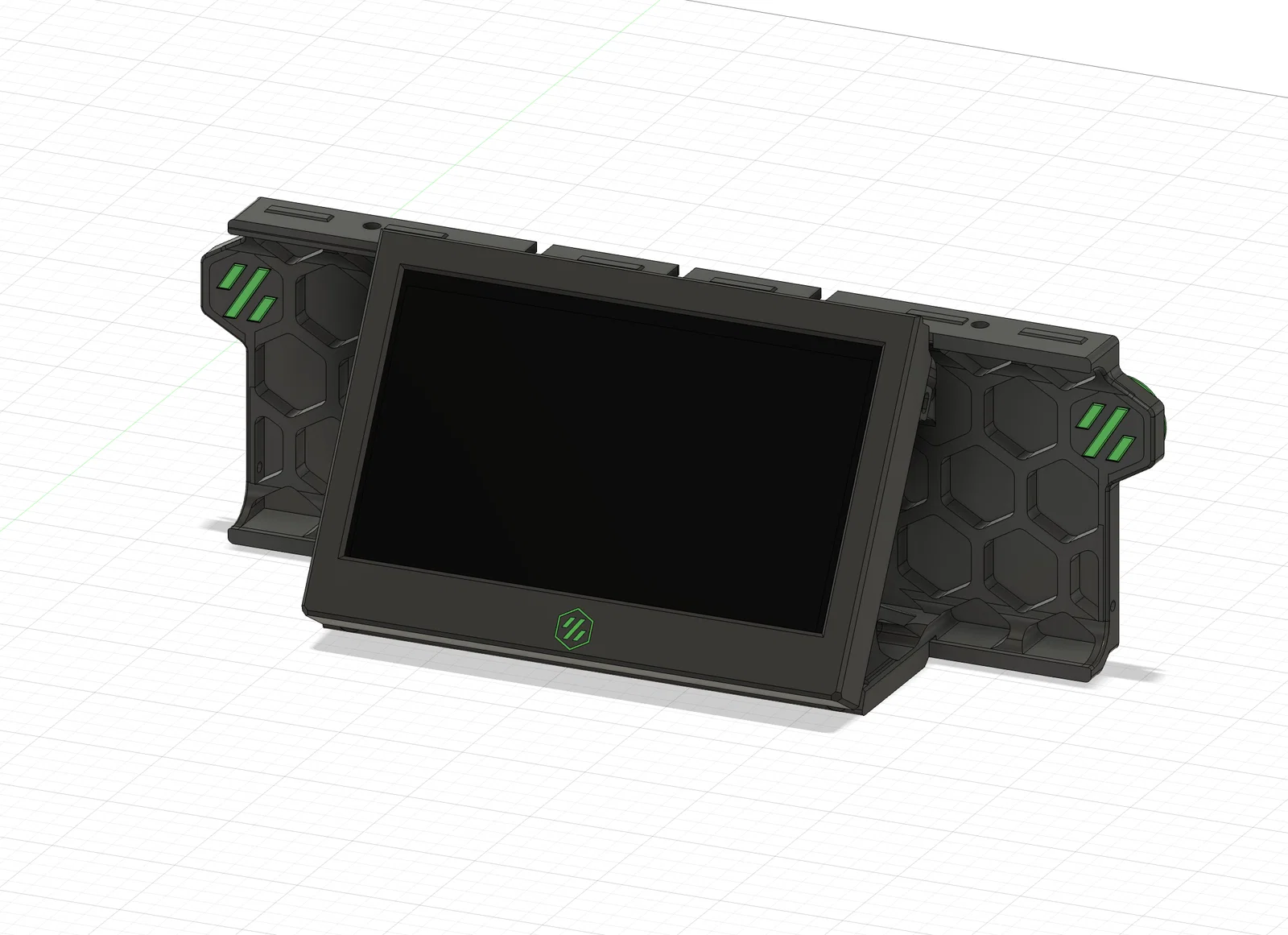

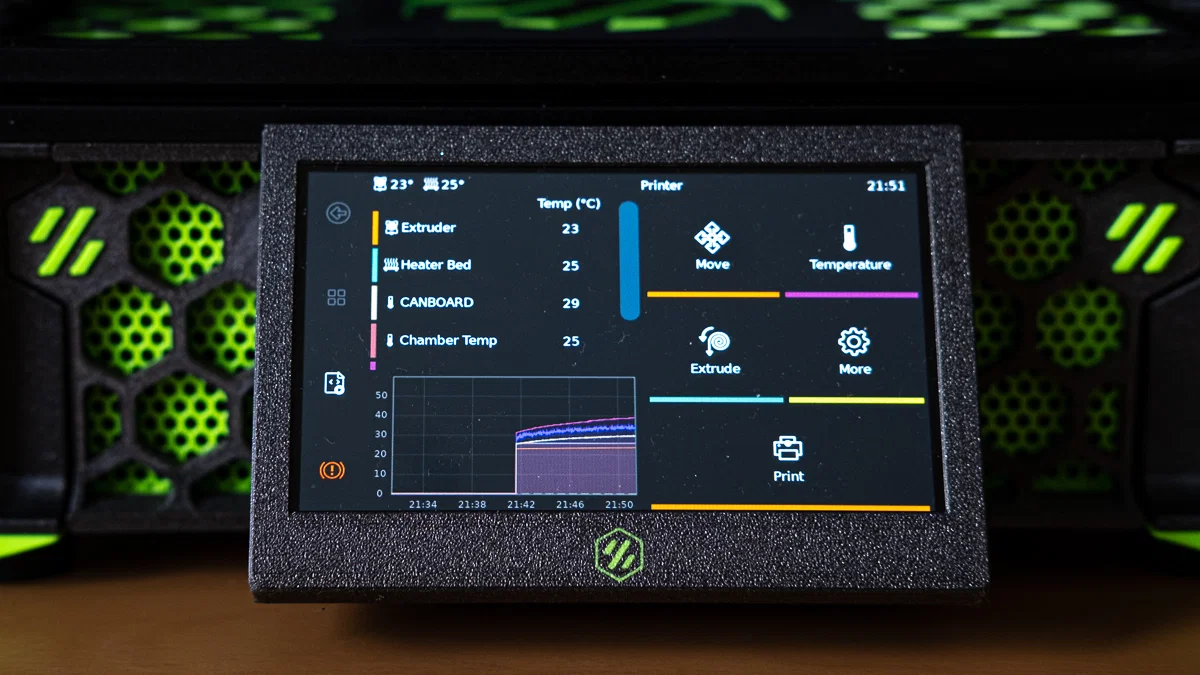

• Waveshare_4.3_DSI_LCD_Faceplate.stl

Side Skirts

• Tall_Side_Skirt_x2.stl
• Tall_Side_Skirt_Mesh_x2

Rear Skirt

• Tall_Rear_Skirt_x1.stl
• Tall_Rear_Skirt_Mesh_x1.stl

Bottom Panel

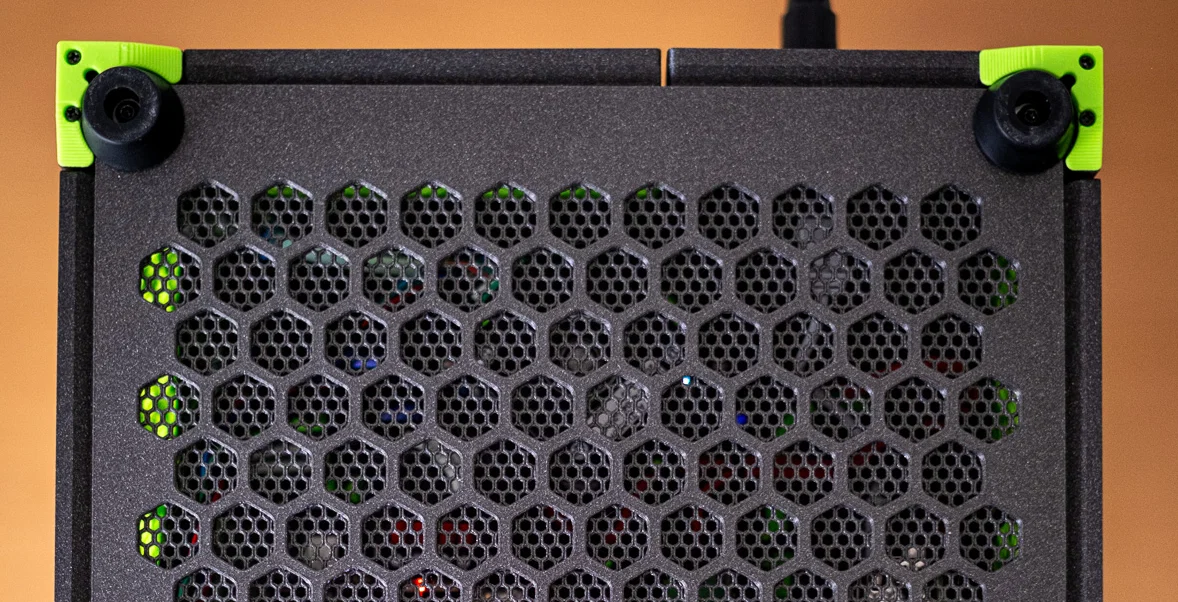

• Bottom_Panel_Mesh.stl

Hướng dẫn in

Theo như trong tài liệu Voron:

• ABS
• 0.2mm layer hight
• 0.4mm extrusion width
• 40% infill
• wall count 4
• top/bottom layers 5
• không cần supports

Với skirts bản mesh, mình dùng các setting sau:

Đặt vật thể nghiêng 45° trên build plate. Mình cũng làm filament swap (thủ công) cho phần mesh. Bạn không nhất thiết phải làm bước này.

Với bottom panel bản mesh, dùng các setting sau (mesh từ 0–0.8mm):

Bottom panel được đặt 90° trên build plate. Mình không đổi màu (color swap) cho bottom panel.

BOM

Các món này cần thêm ngoài bom của bộ skirts tiêu chuẩn:

• 4 x M2.5x6 BHCS (để gắn màn Waveshare lên front skirt)
• 6x M2x6 SHCS hoặc BHCS (tuỳ chọn - tăng độ cứng cho skirts)
• 2x M3x5 BHCS (rear skirt)
• 2x M3x6 BHCS (cần để cố định RJ45 keystone insert)
• 2x M3x16 BHCS (mains cover)
• 4x M3 Threaded inserts (chân sau phải 1x, chân sau trái 3x)

Với phiên bản 24V của rear left foot, mình dùng:

• KPJX-PM-4S (https://www.digikey.de/de/products/detail/kycon-inc/KPJX-PM-4S/9990081)
• DC capable SWITCH ROCKER SPST 10A 250V (https://www.digikey.de/de/products/detail/w%C3%BCrth-elektronik/471002268142/9950821)
