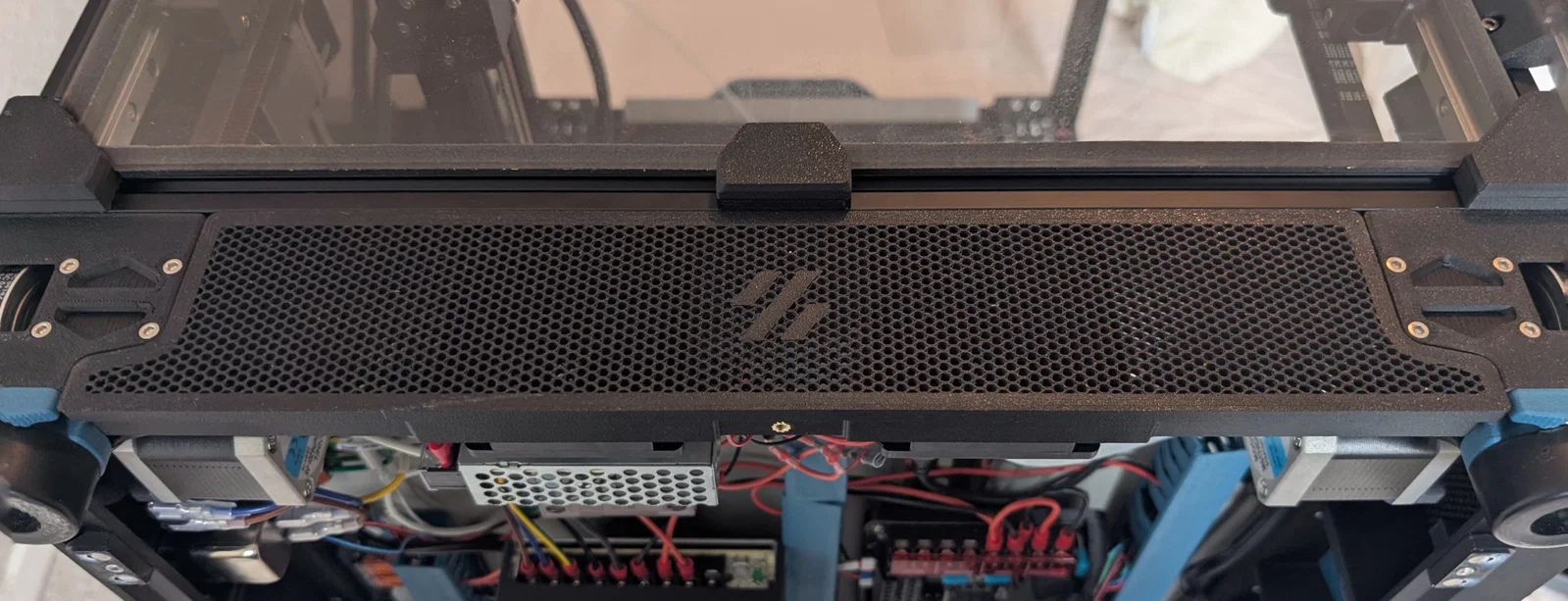

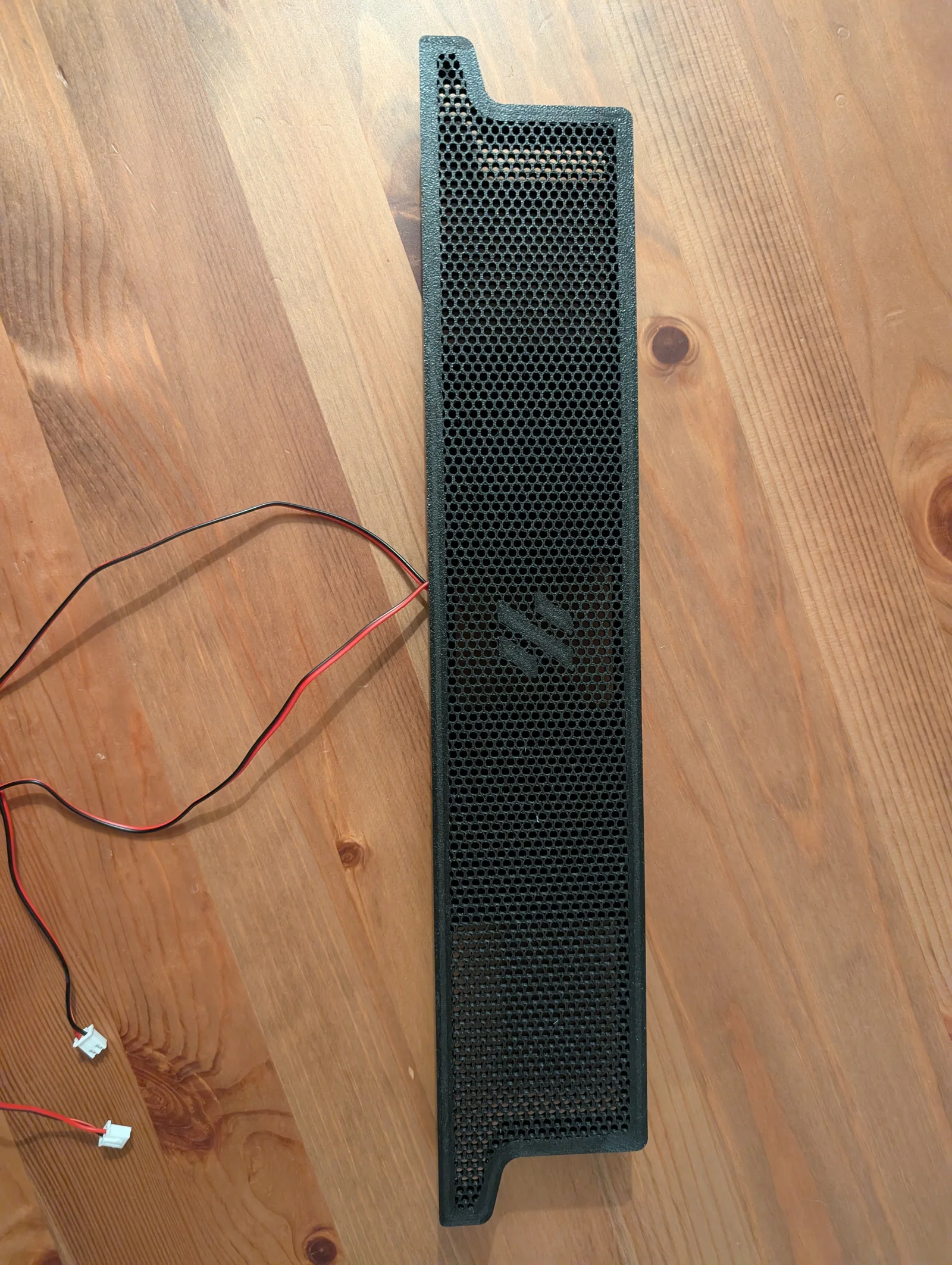

Bộ ốp hông lưới phẳng cho Voron 2.4 vẽ lại trên CAD (250, 300, 350mm)

Mình muốn chỉnh sửa phần ốp hông (side skirts) dạng lưới phẳng nên quyết định vẽ lại toàn bộ bằng Fusion.

@Thejiral đã tạo ra các mẫu này bằng FreeCAD nhưng file step đính kèm load rất lâu. Đây không phải là bản sao chép 100% từ thiết kế gốc. Các phần ốp này có viền 5mm và những chi tiết nhỏ hơn như lỗ keystone có viền 3mm. Mọi người có thể dễ dàng điều chỉnh trong CAD bằng cách thay đổi body "modifier".

Thiết lập Slicer

Các file này không tối ưu sẵn cho bất kỳ phần mềm slicer nào. Mọi người chỉ cần chuyển đối tượng "modifier" sang kiểu modifier và chỉnh các thông số như sau:

• 0 tường (walls)
• 0 lớp đáy và lớp trên cùng (bottom/top layers)
• độ rộng đường in 0.42mm
• 22% infill
• kiểu infill là honeycomb
• hướng infill --> điều chỉnh cho đến khi khớp với chi tiết

Các mảnh phía trước và phía sau nơi gắn nắp đậy dây đai (belt covers) cần phải có support.

Ví dụ cho Orca Slicer:

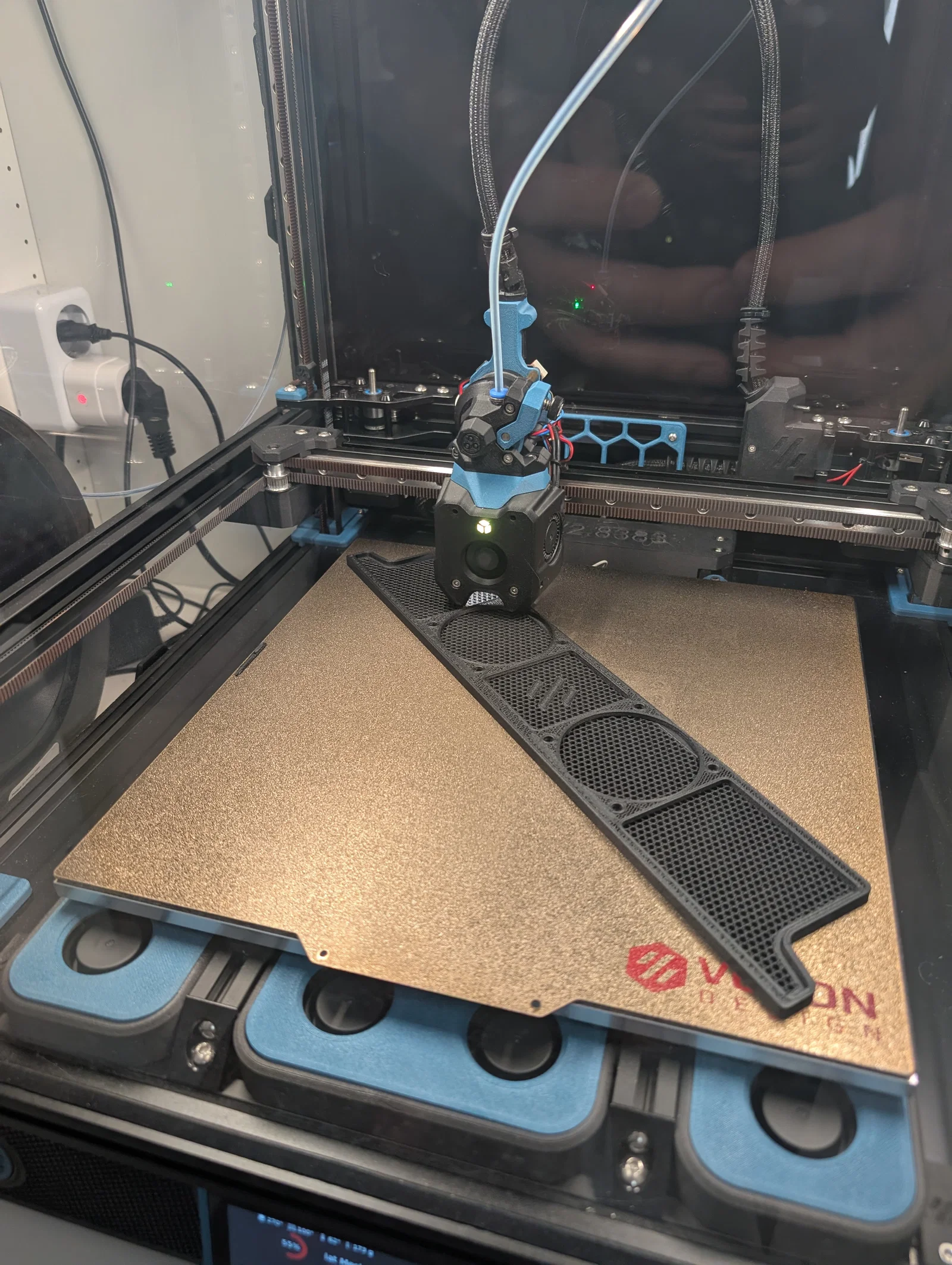

Chi tiết của mình cũng được xoay 45°:

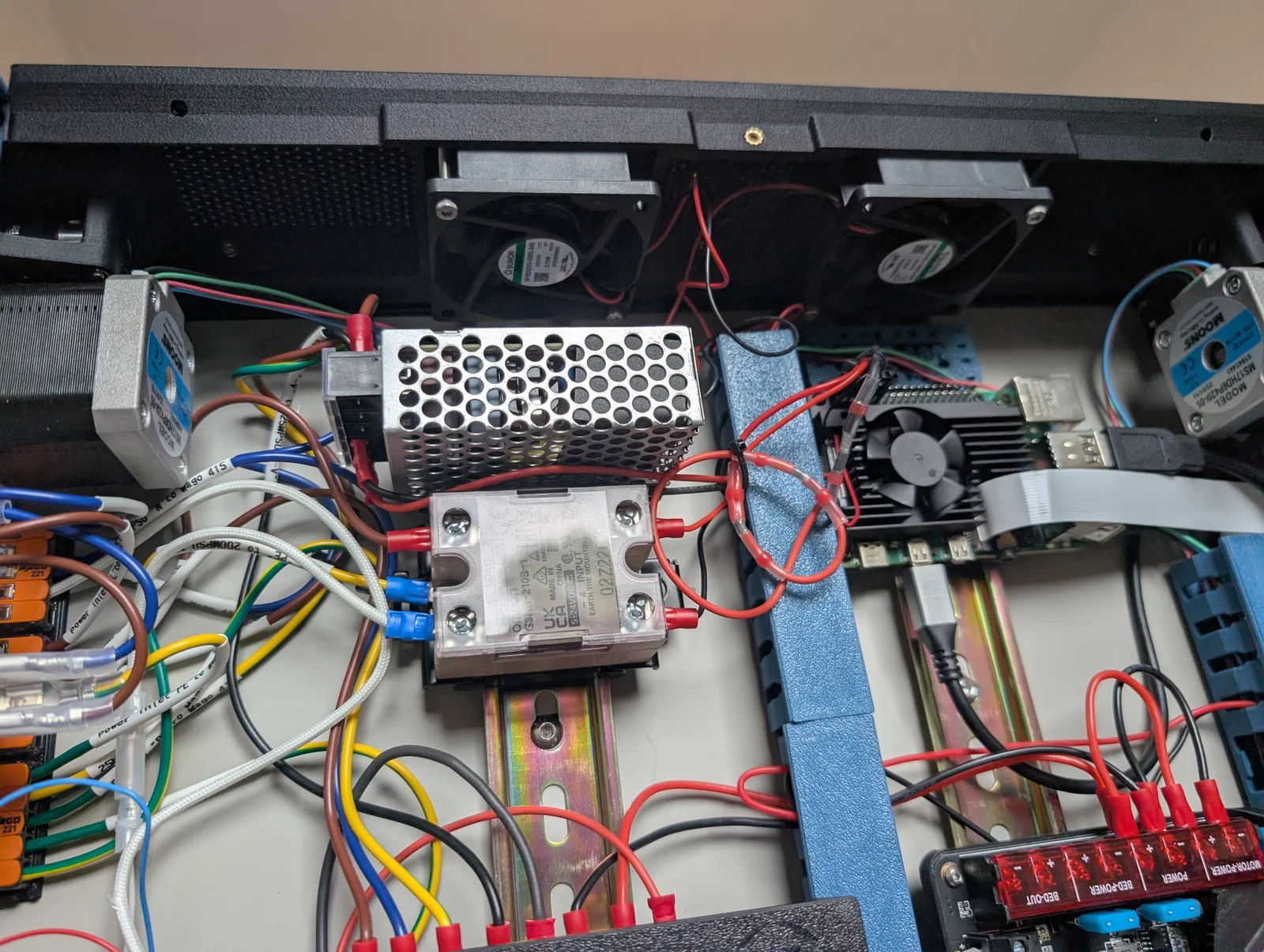

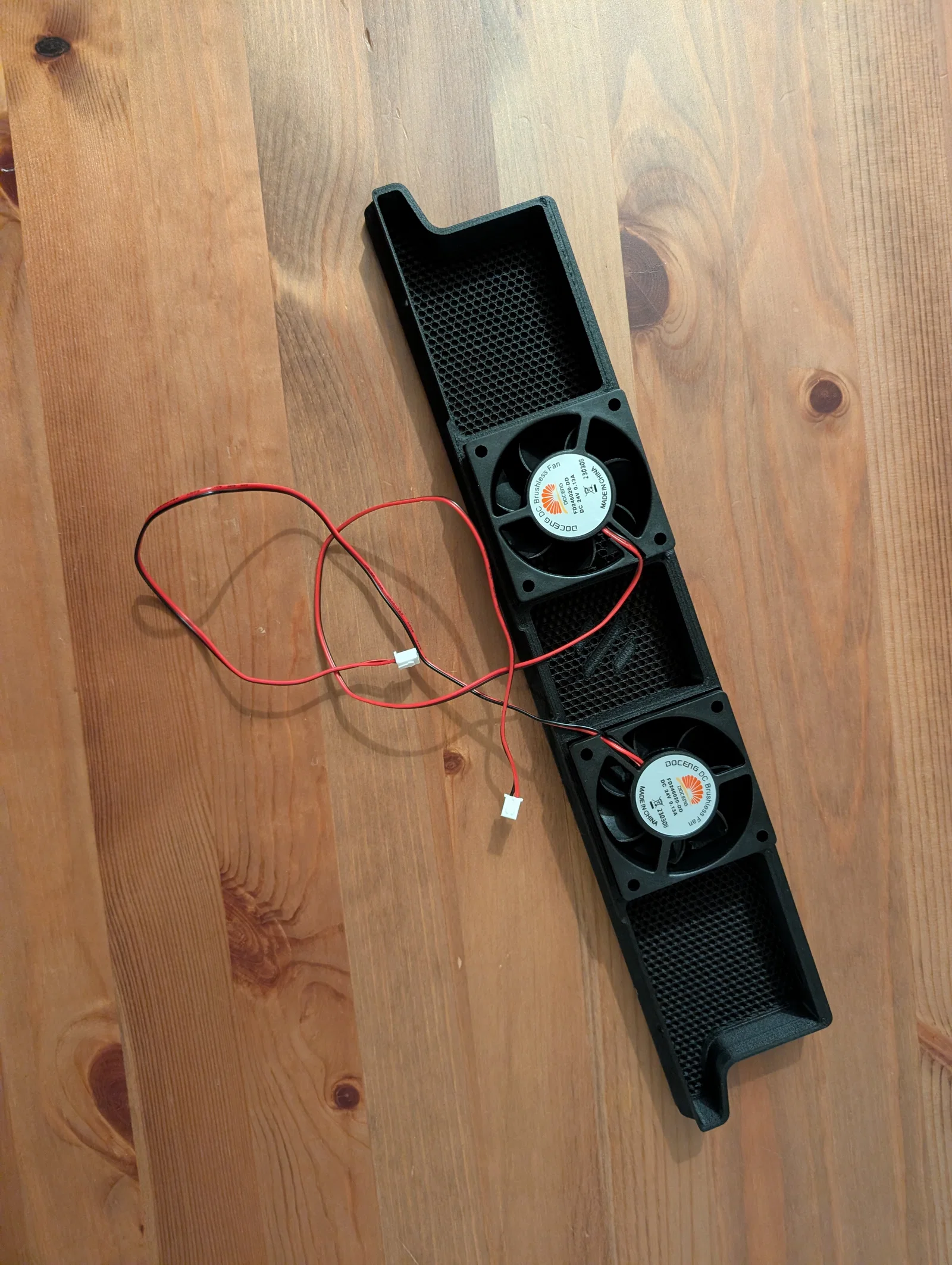

Gắn quạt

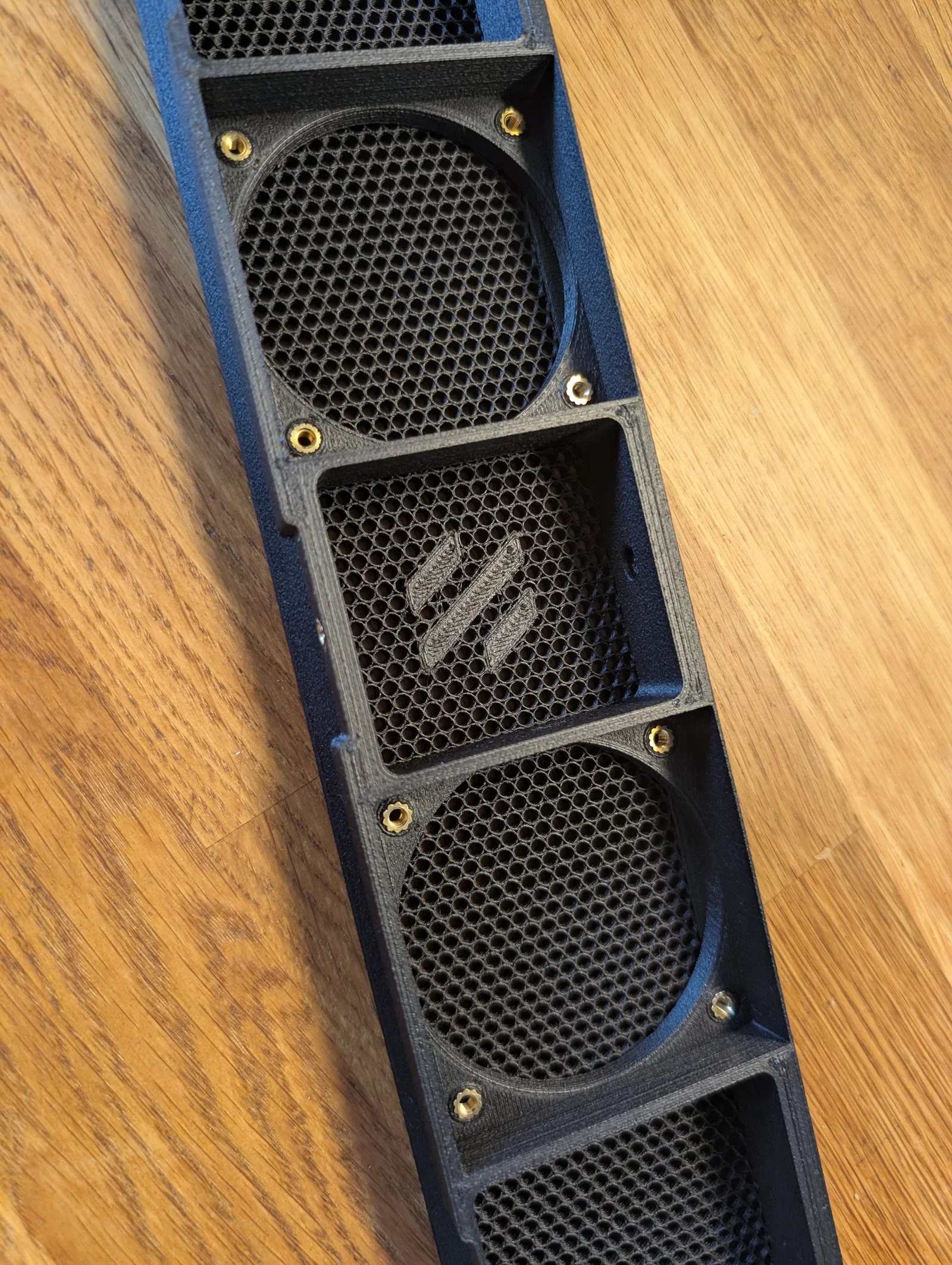

Quạt được đặt cách xa lớp lưới để giảm nhiễu loạn gió, từ đó giảm tiếng ồn. Để gắn quạt, mọi người cần dùng heatset inserts (chuẩn Voron) và ốc M3 đủ dài. Mình chỉ dùng 2 ốc cho mỗi quạt.
