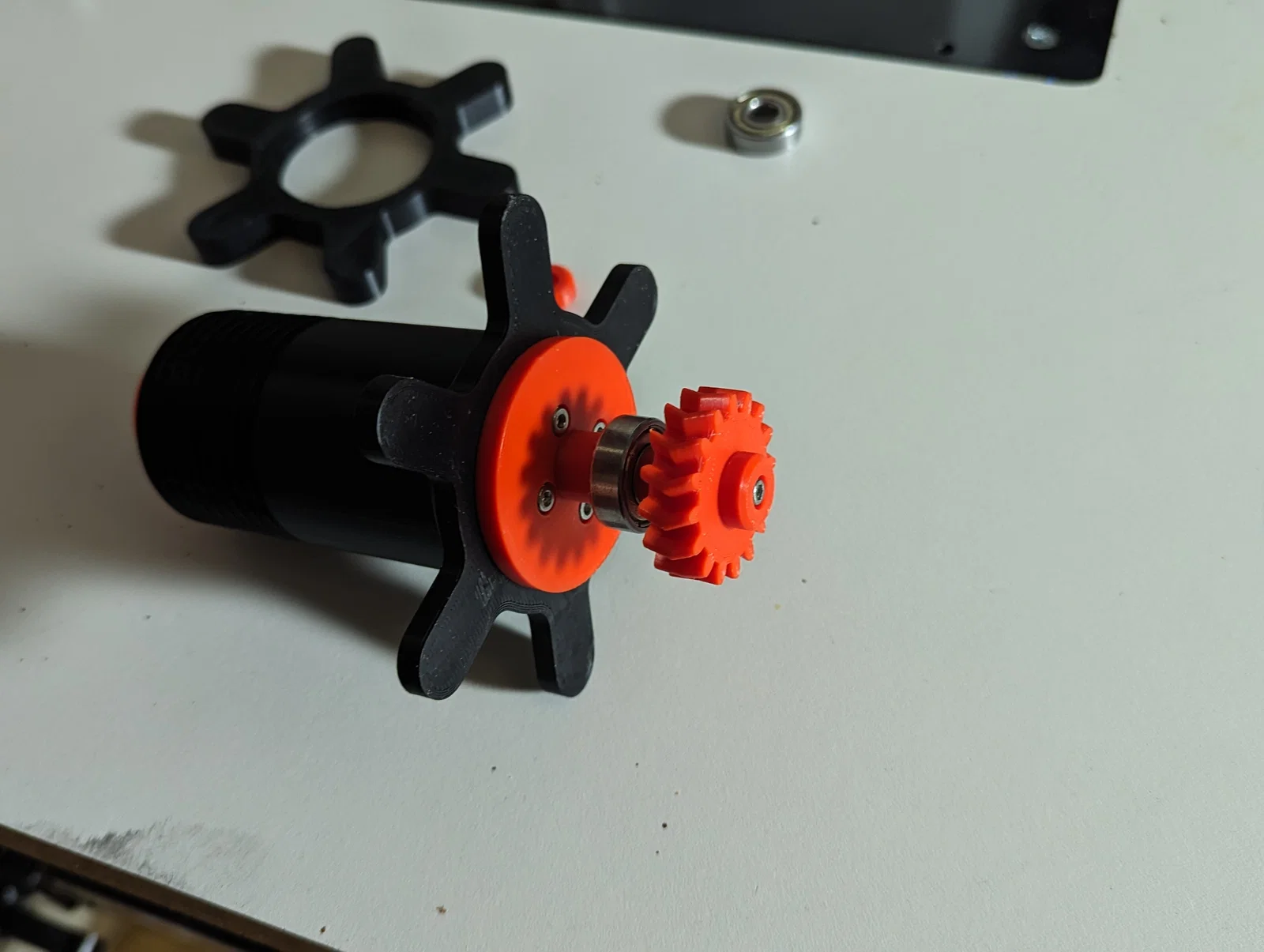

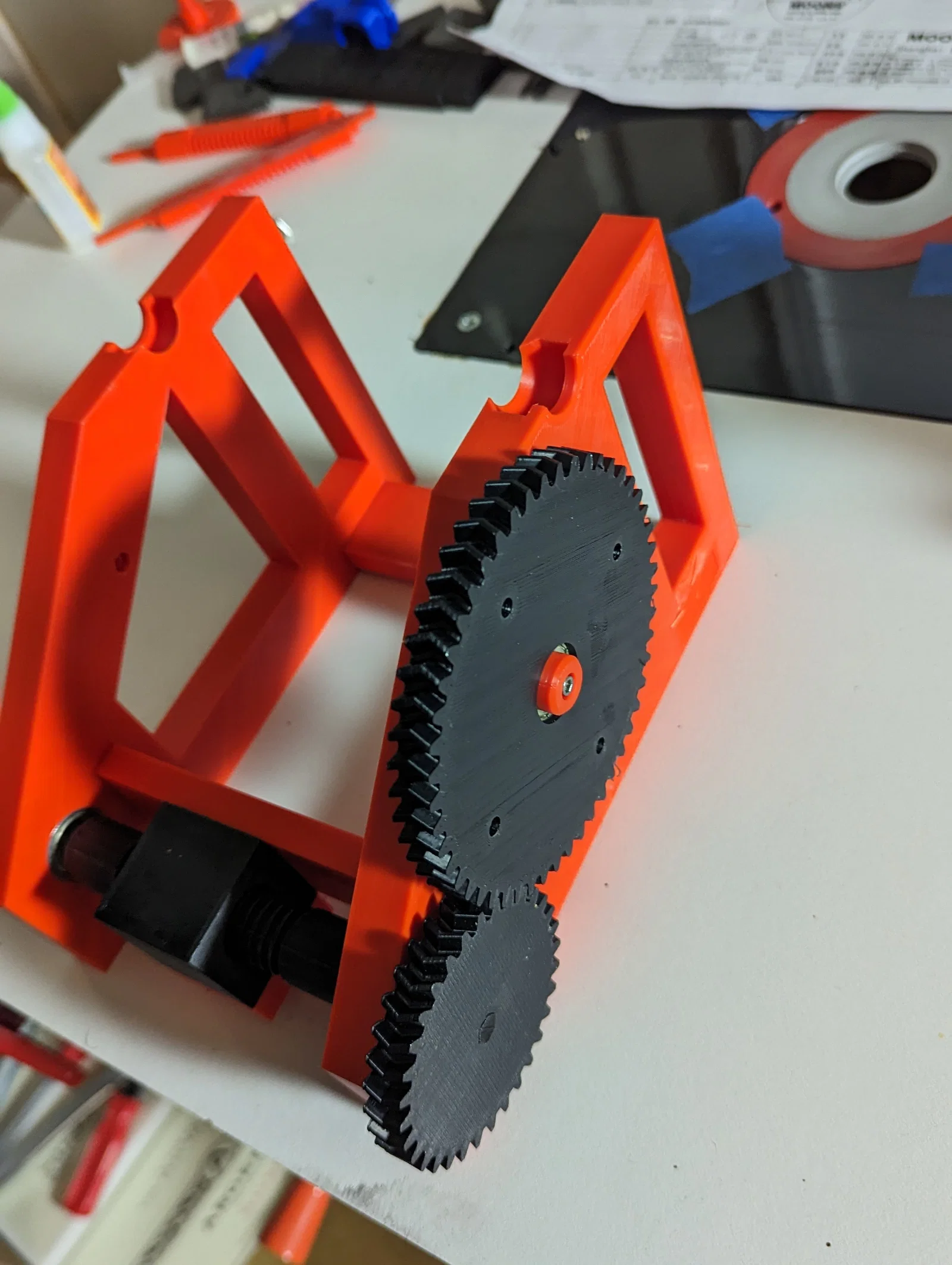

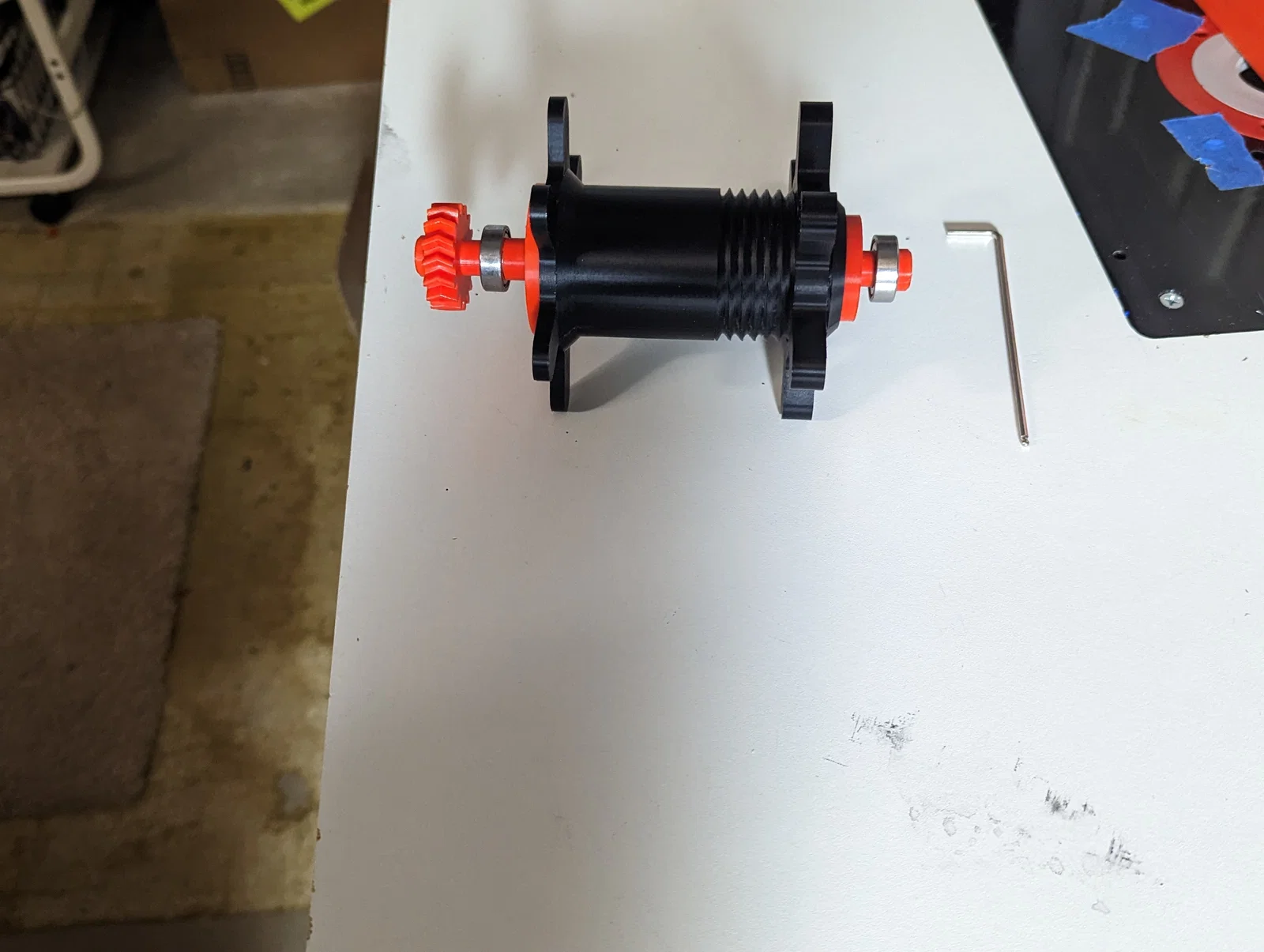

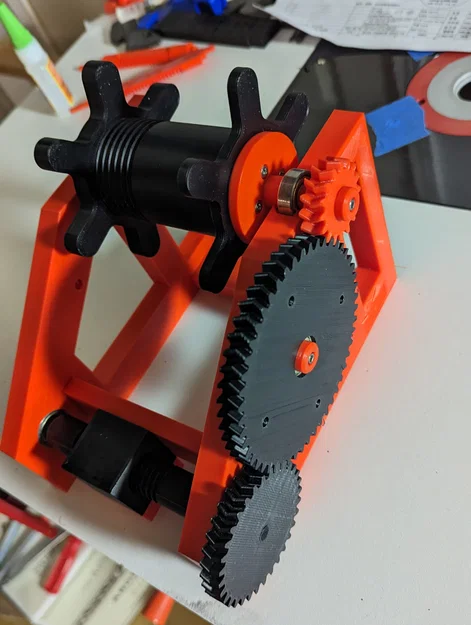

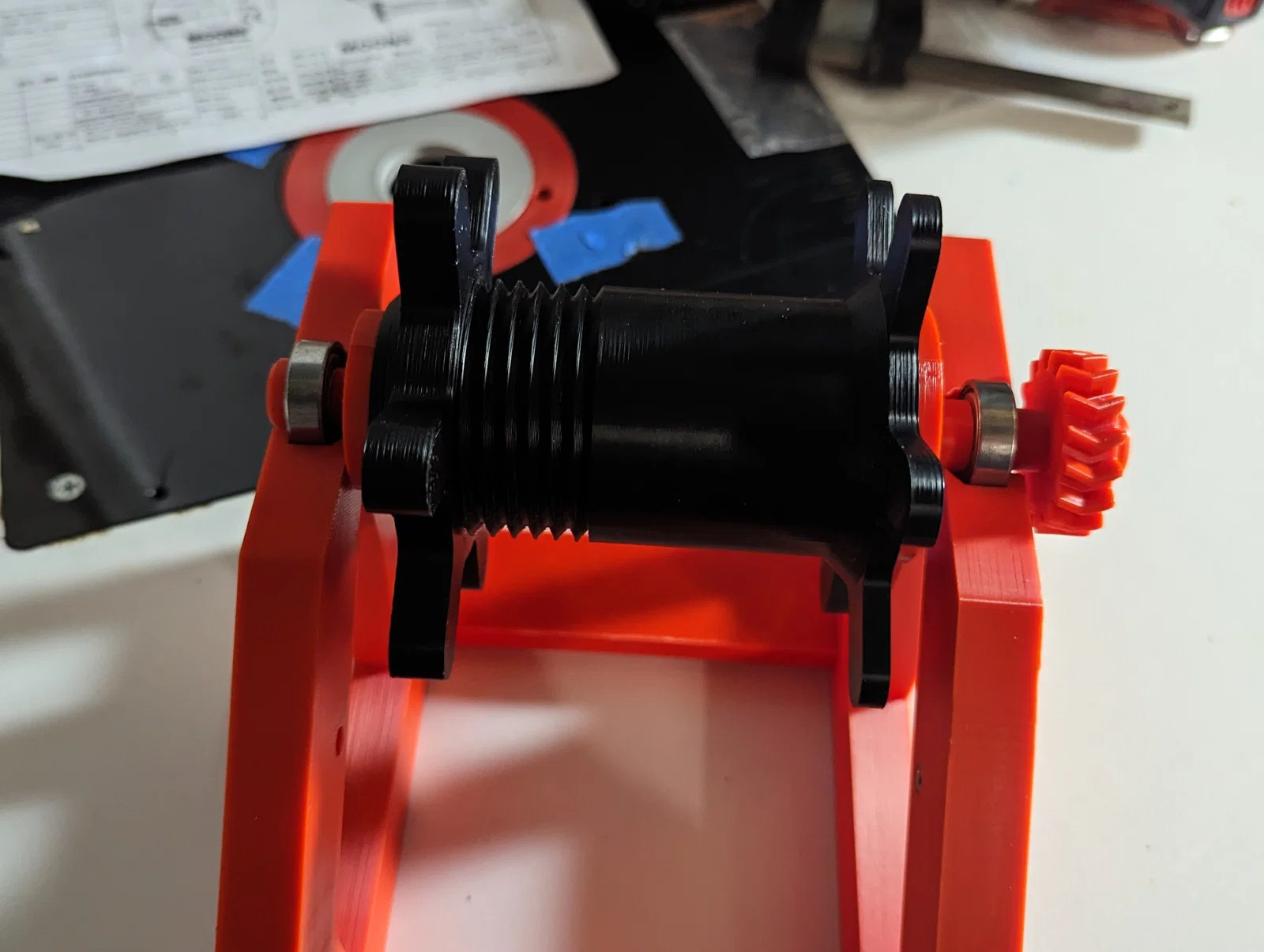

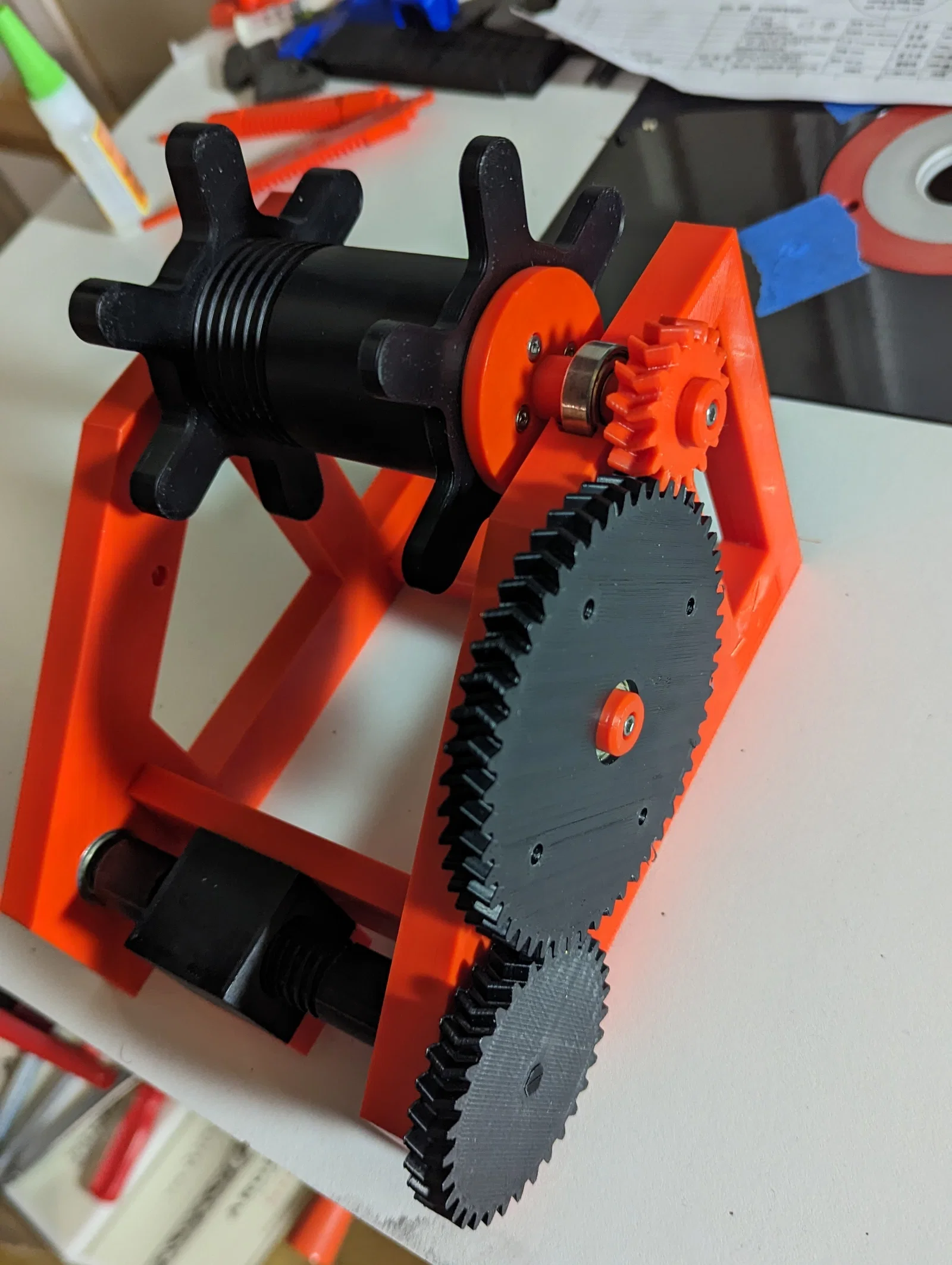

Lấy cảm hứng từ việc nhiều máy in gặp khó khi dùng cuộn bìa carton, thiết bị này giúp quấn filament đều và thẳng lên một cuộn nhựa mới.

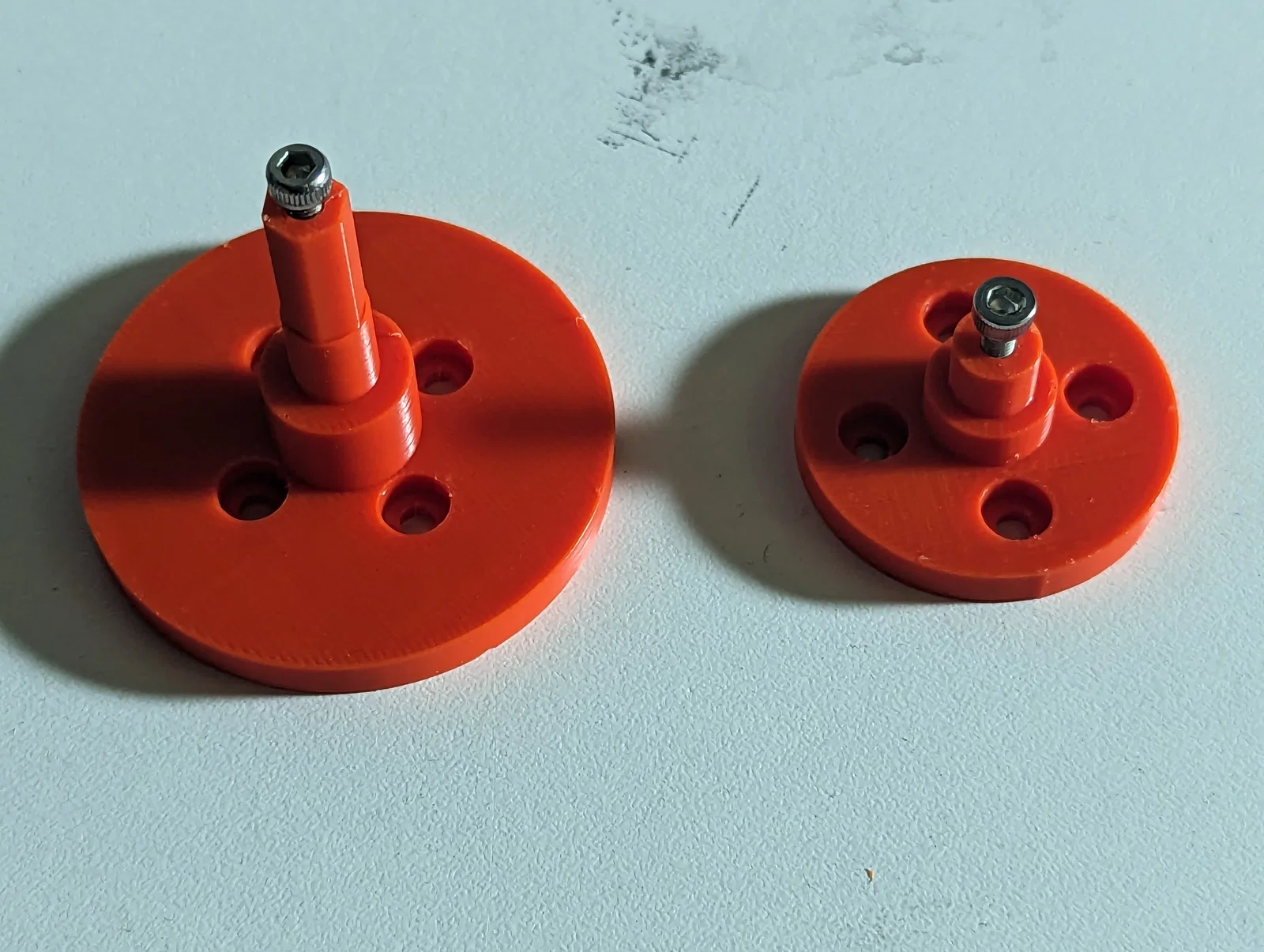

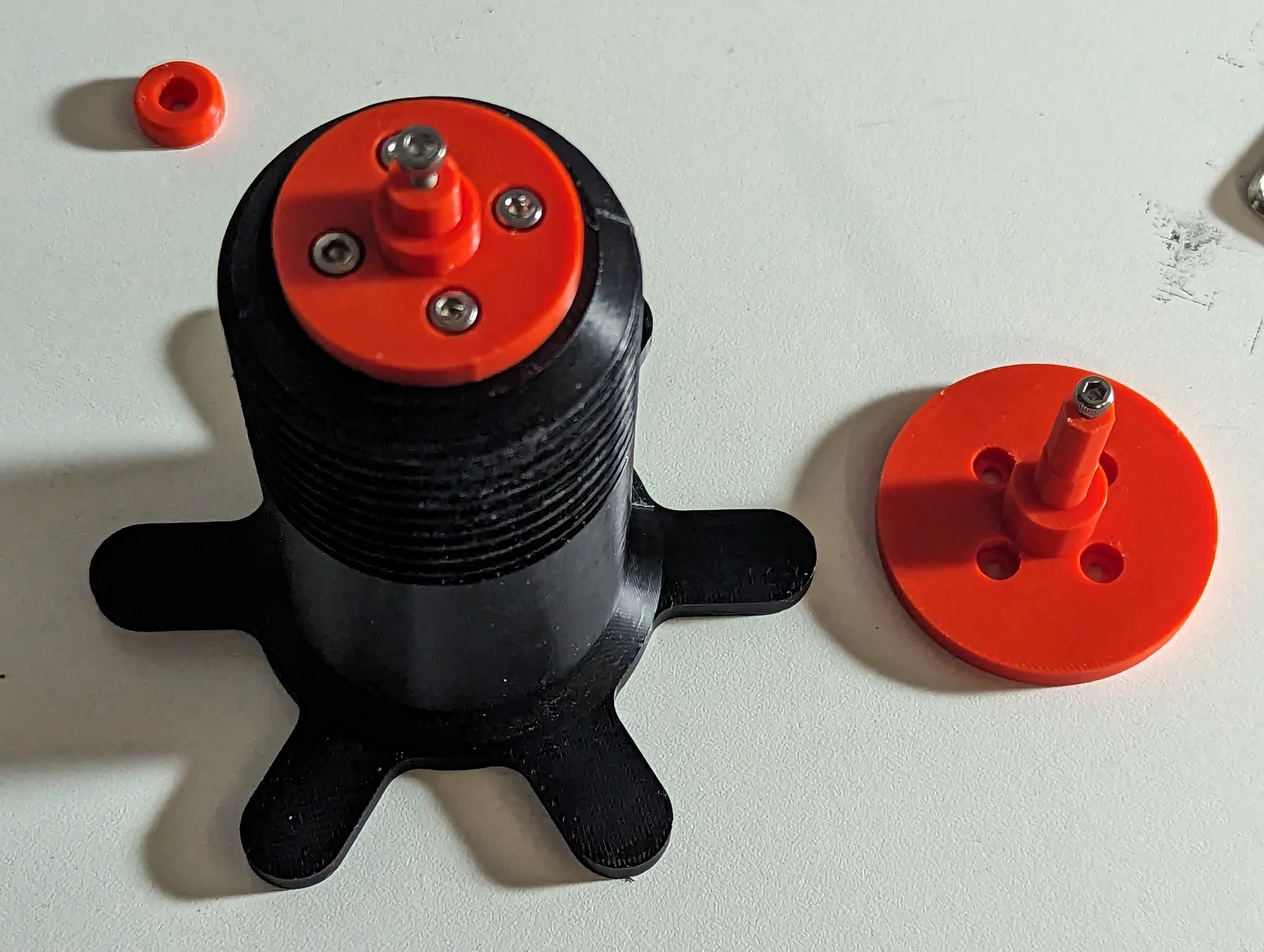

Chạy bằng đầu chuyển socket 3/8". Nếu bạn muốn dùng kiểu truyền động khác, trên bánh răng drive có 4 con vít M3 theo hình vuông 50mm.

UPDATE 2023/01/23: Bổ sung bánh răng 50 răng mà mình quên upload.

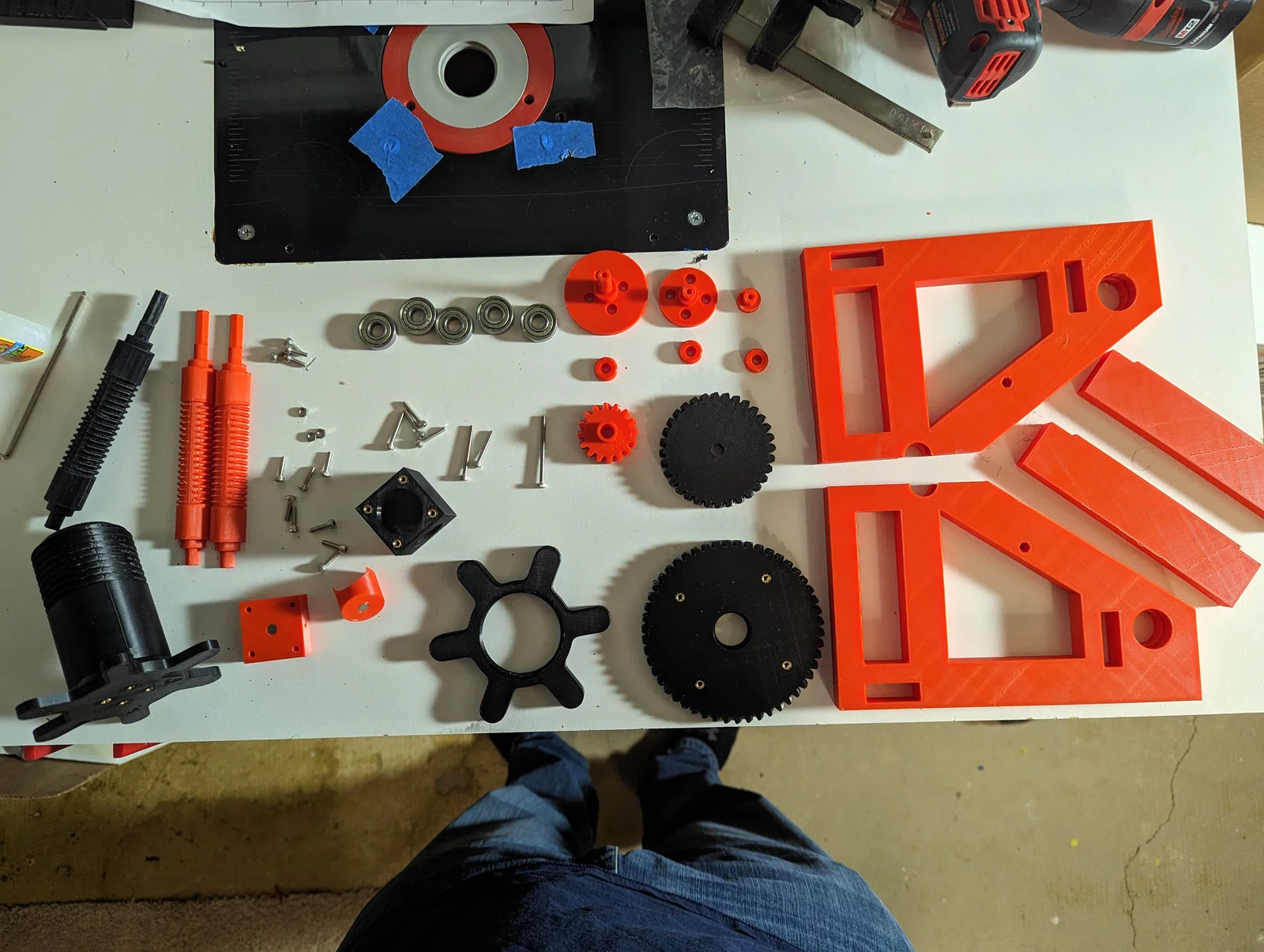

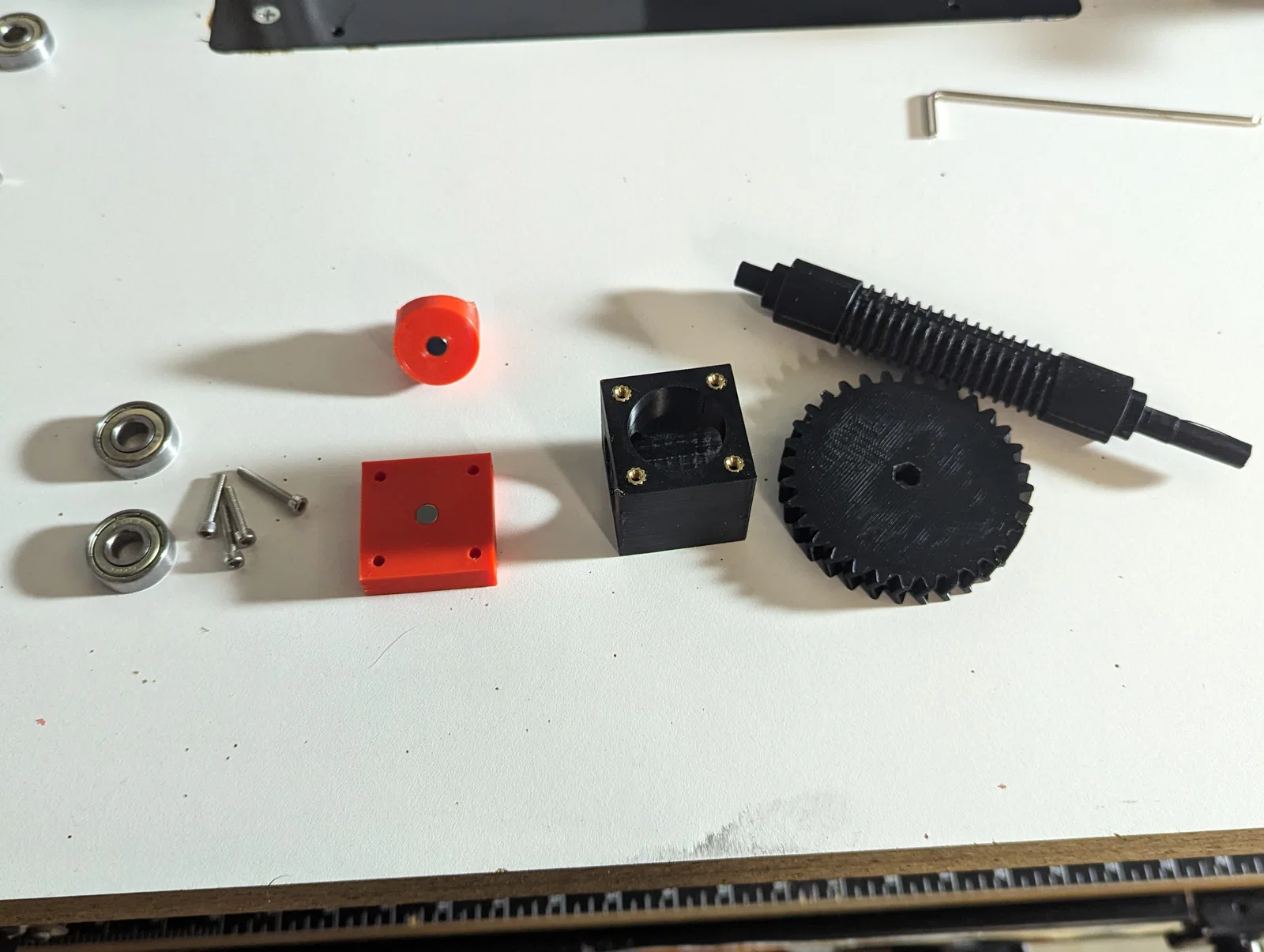

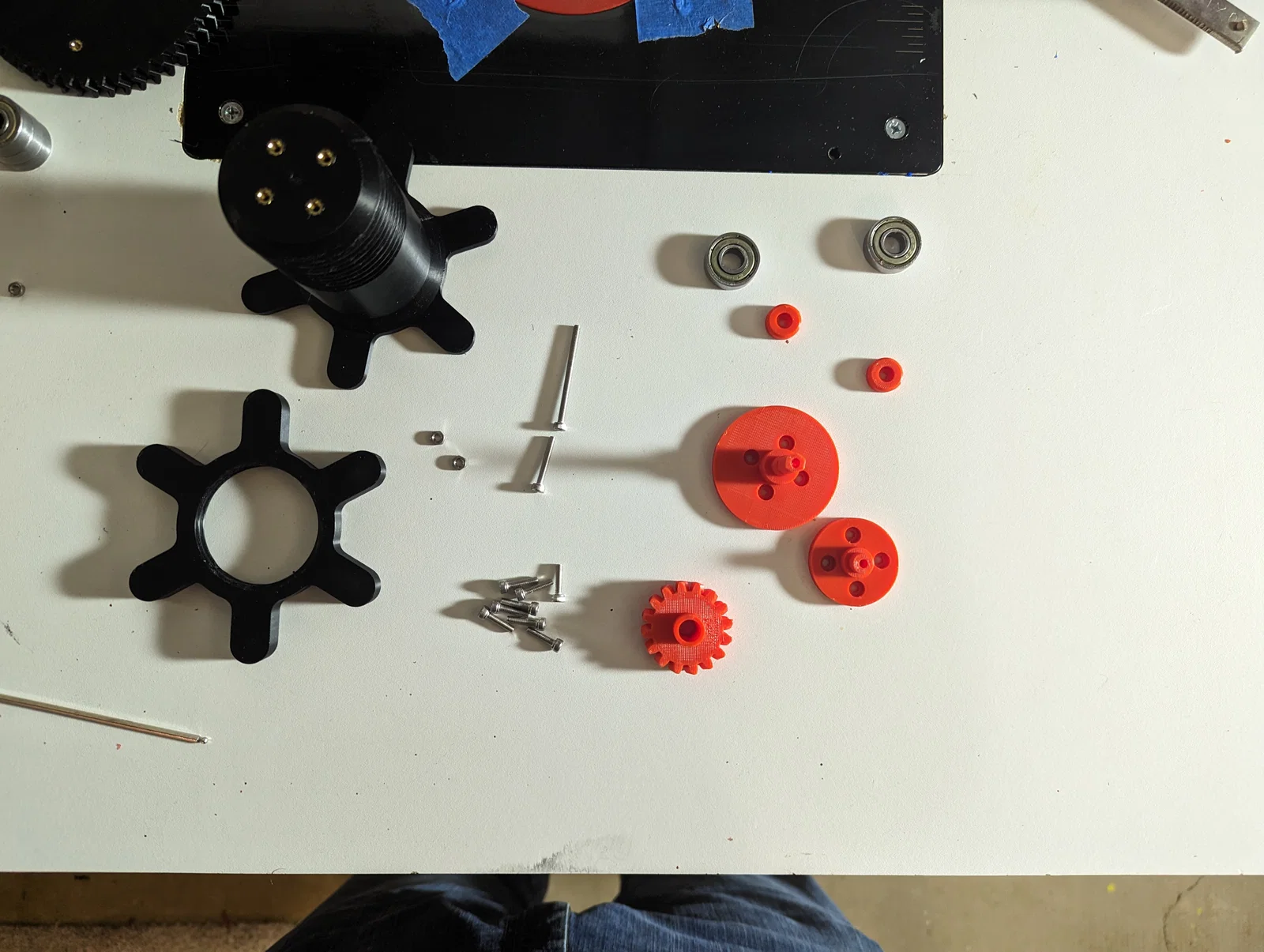

Linh kiện không in cần có:

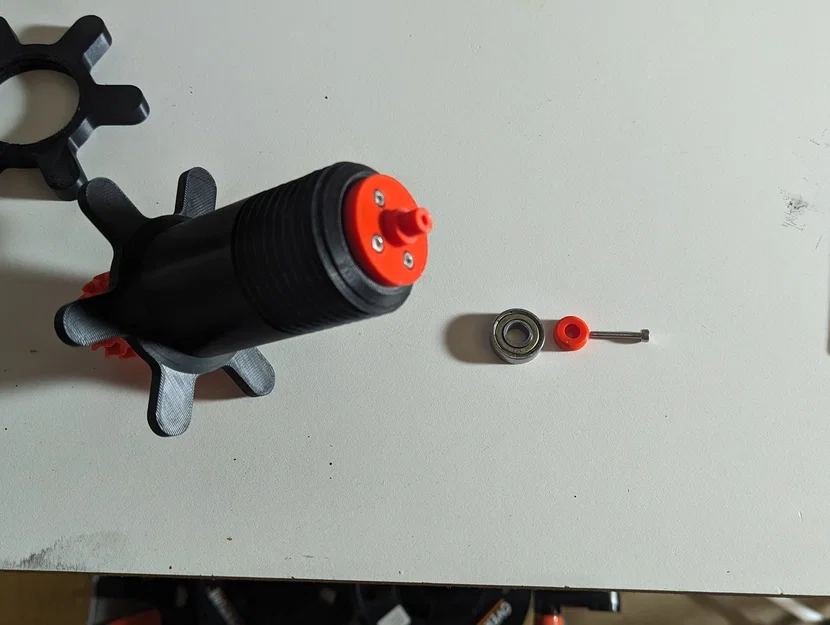

  • 5x bạc đạn 608 (mình dùng 608ZZ, nhưng 2RS cũng dùng được)

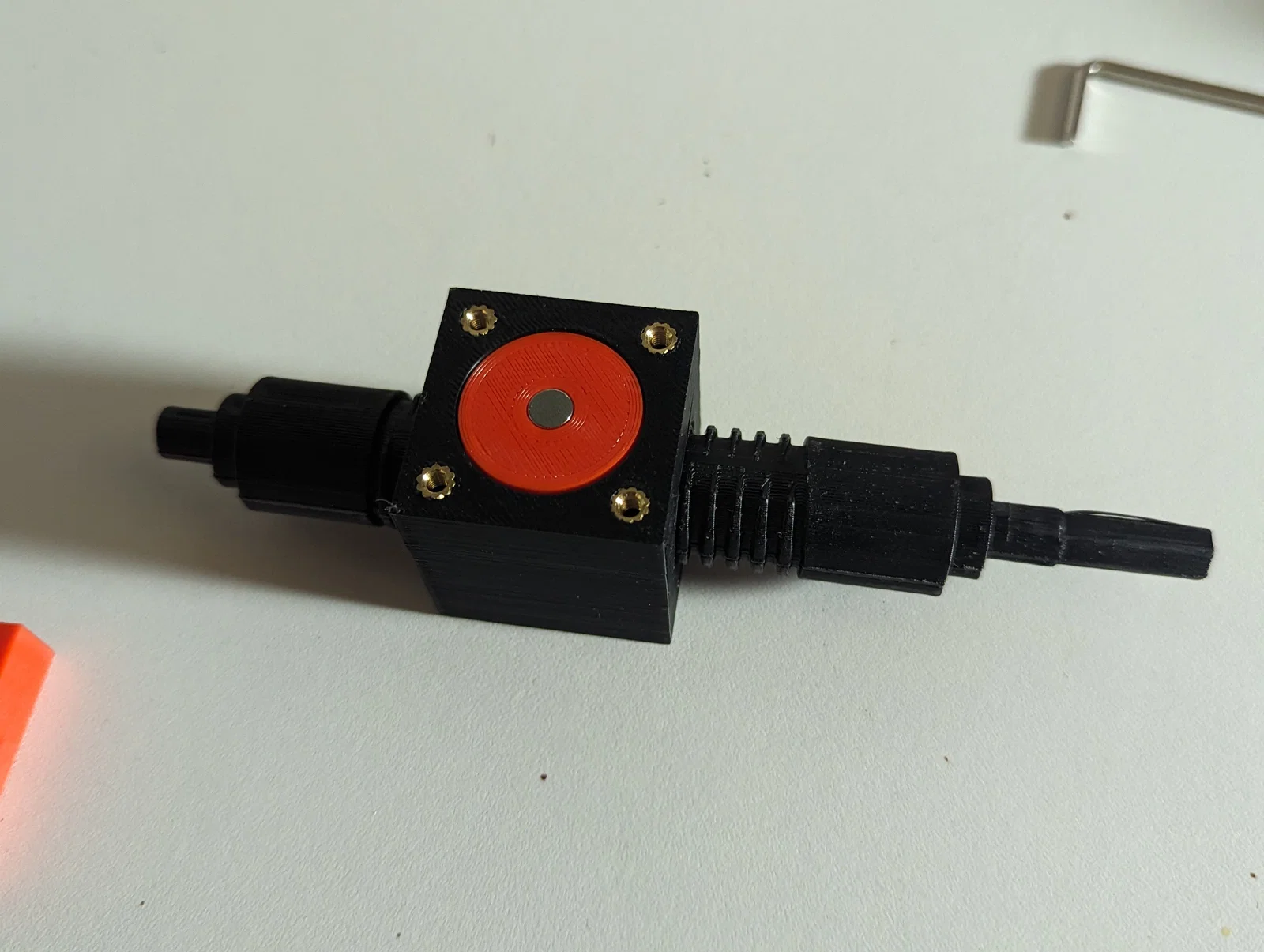

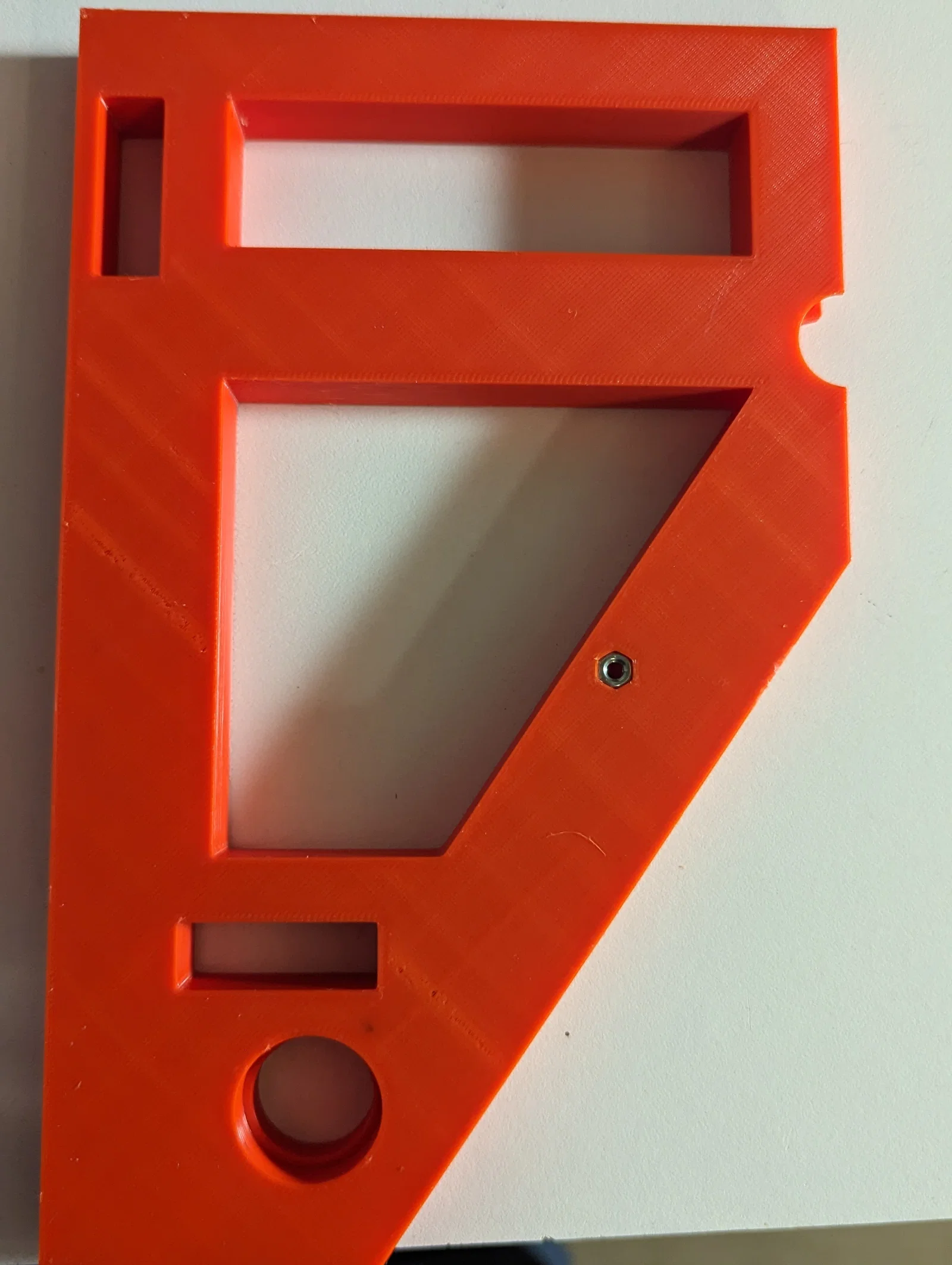

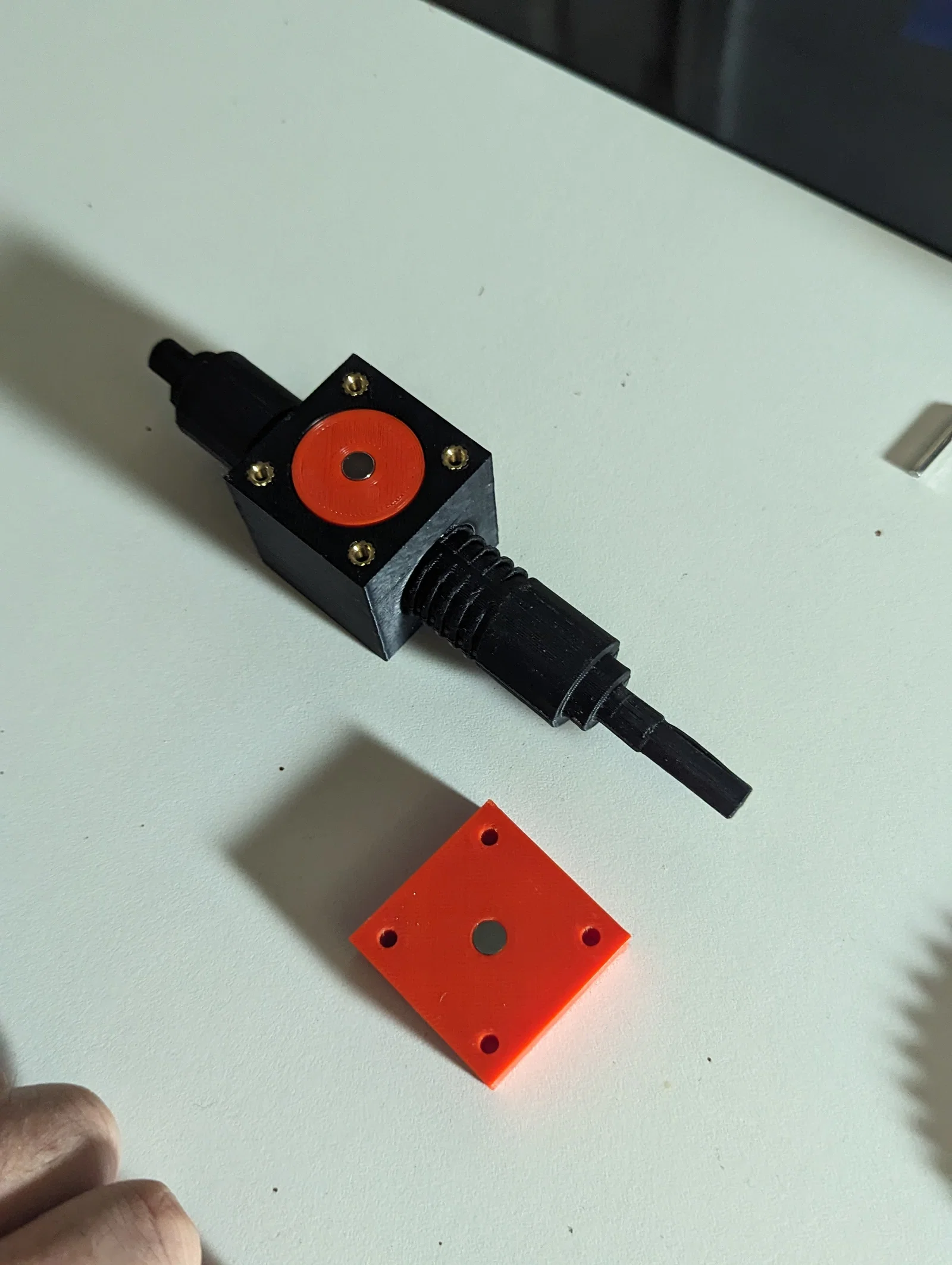

  • 8x heatset inserts M3 x 4 x 5

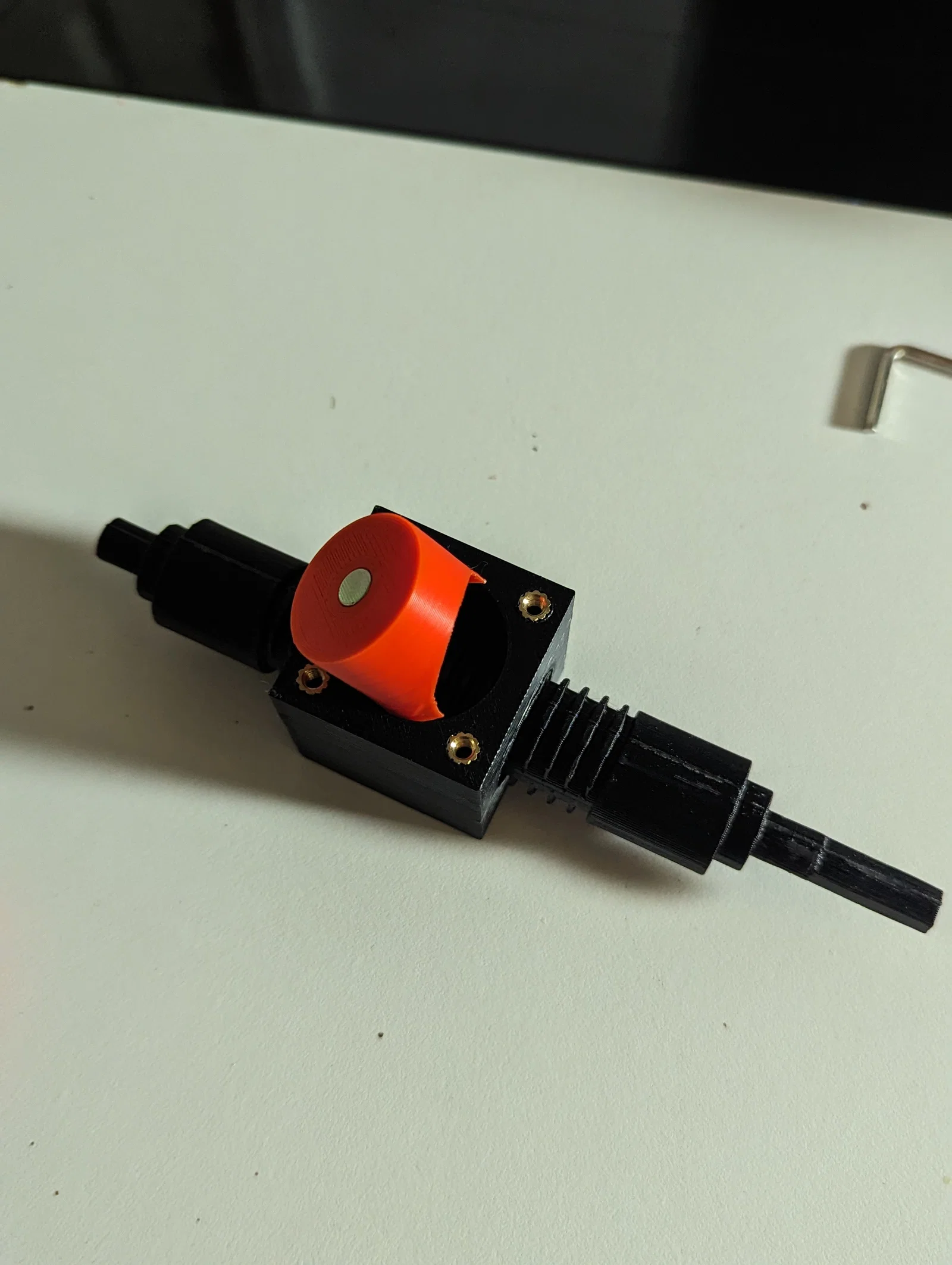

  • 2x nam châm Neodymium 6x3

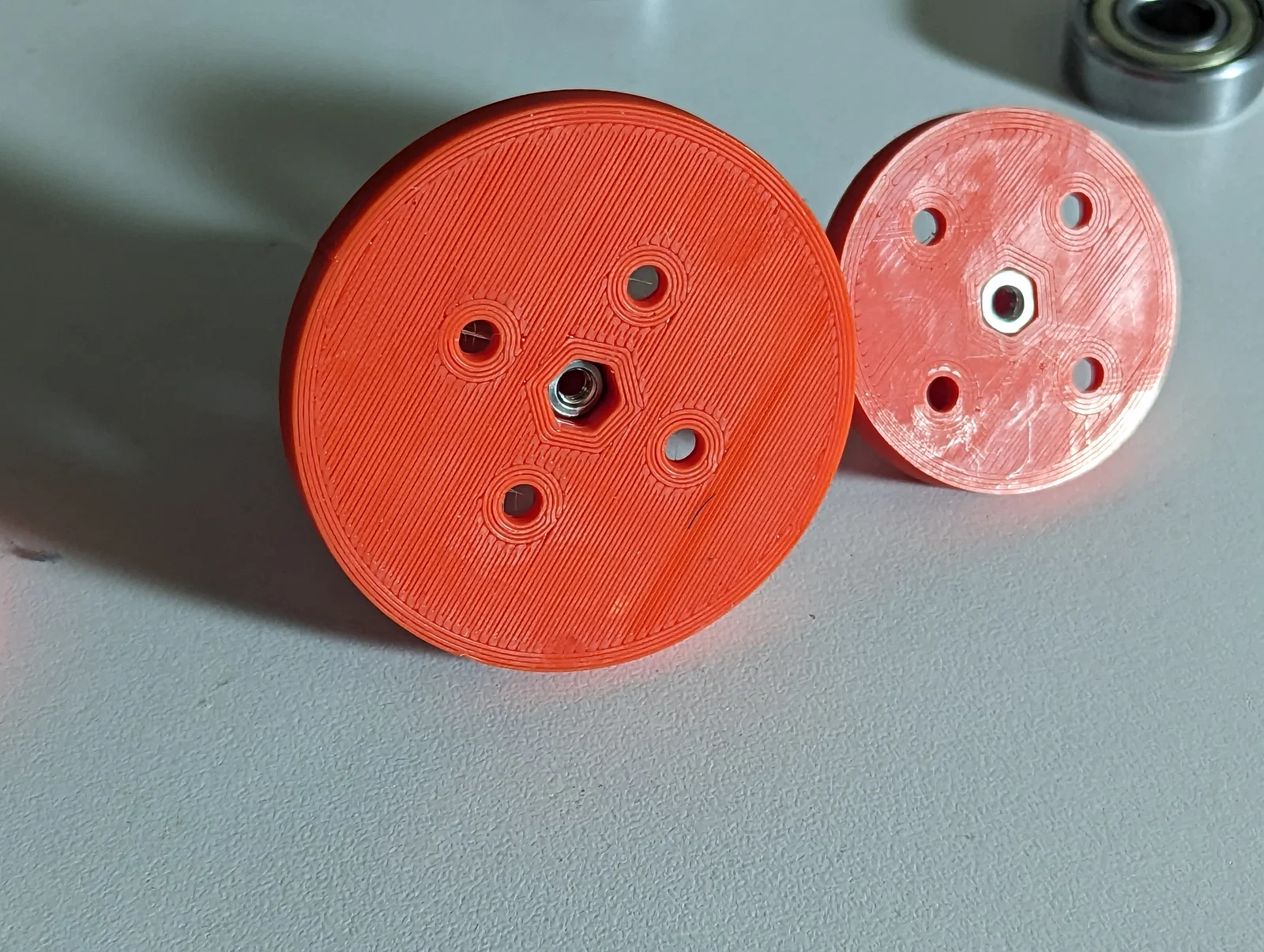

  • 3x đai ốc M3
  • Một số ốc/vít M3 (khoảng M3x12 đến M3x40, mình sẽ cập nhật sớm)
  • Keo dán
  • Tùy chọn nhưng rất hữu ích: một đoạn ống PTFE (cỡ bowden tube, 4x2mm)

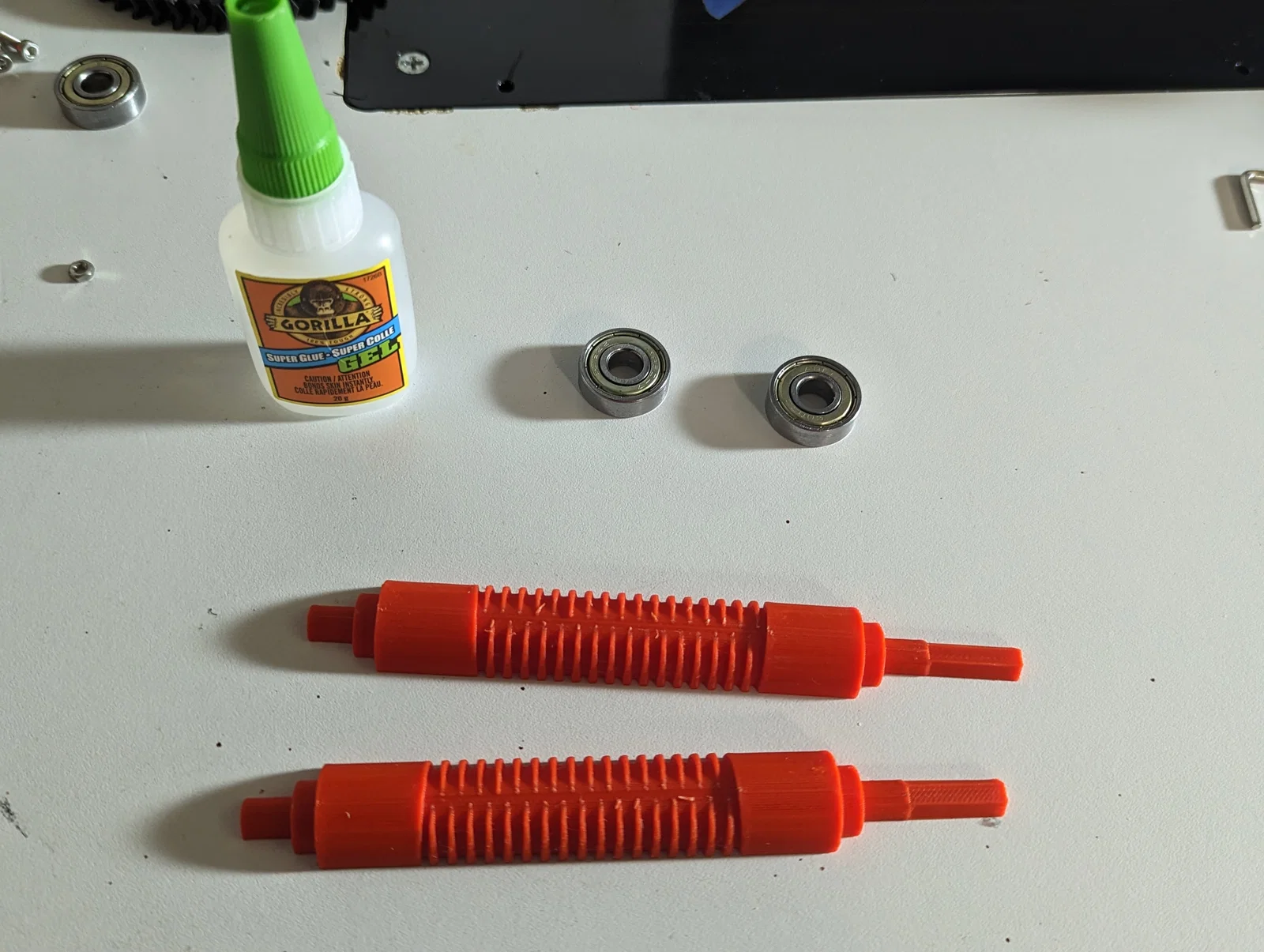

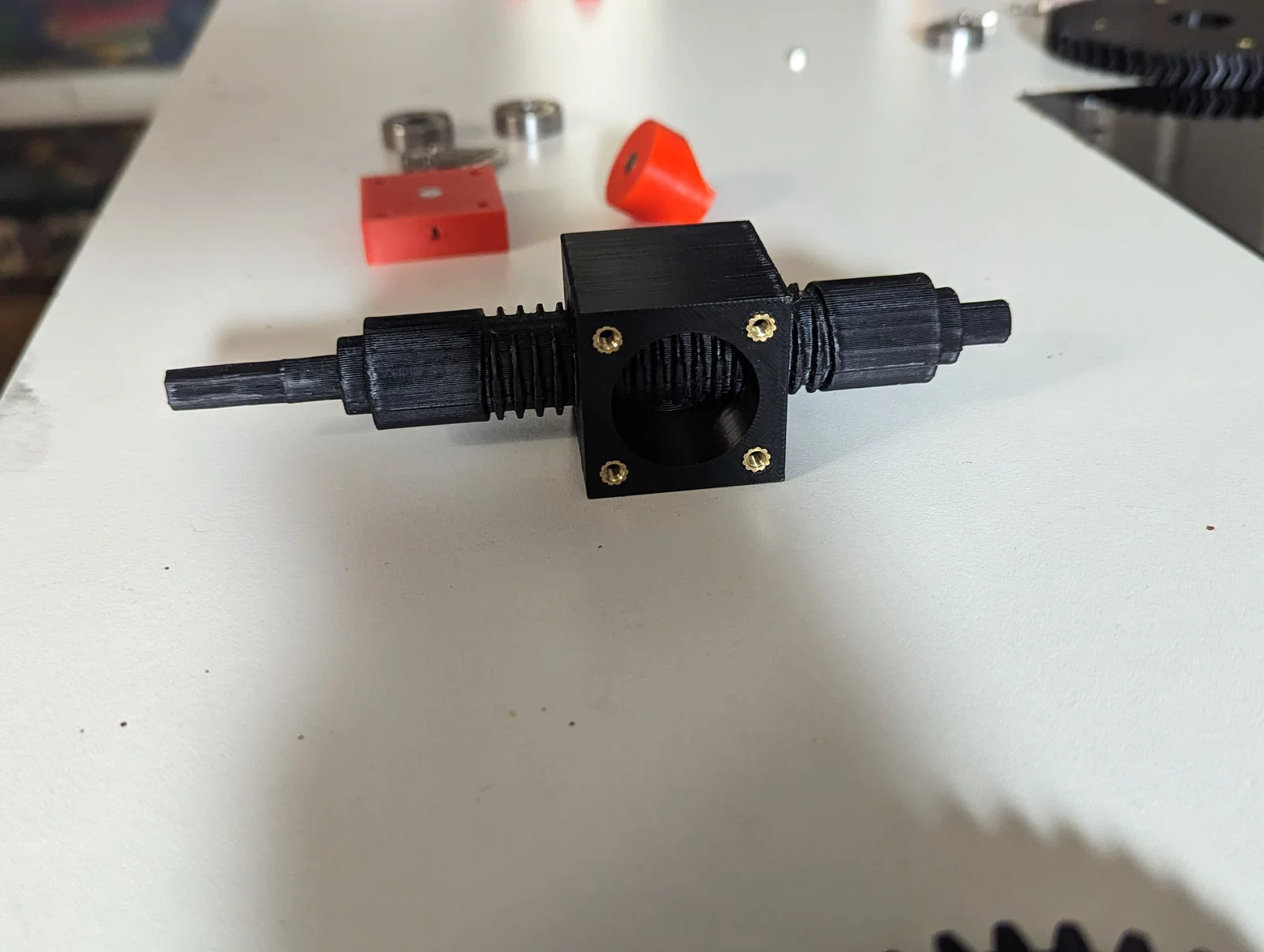

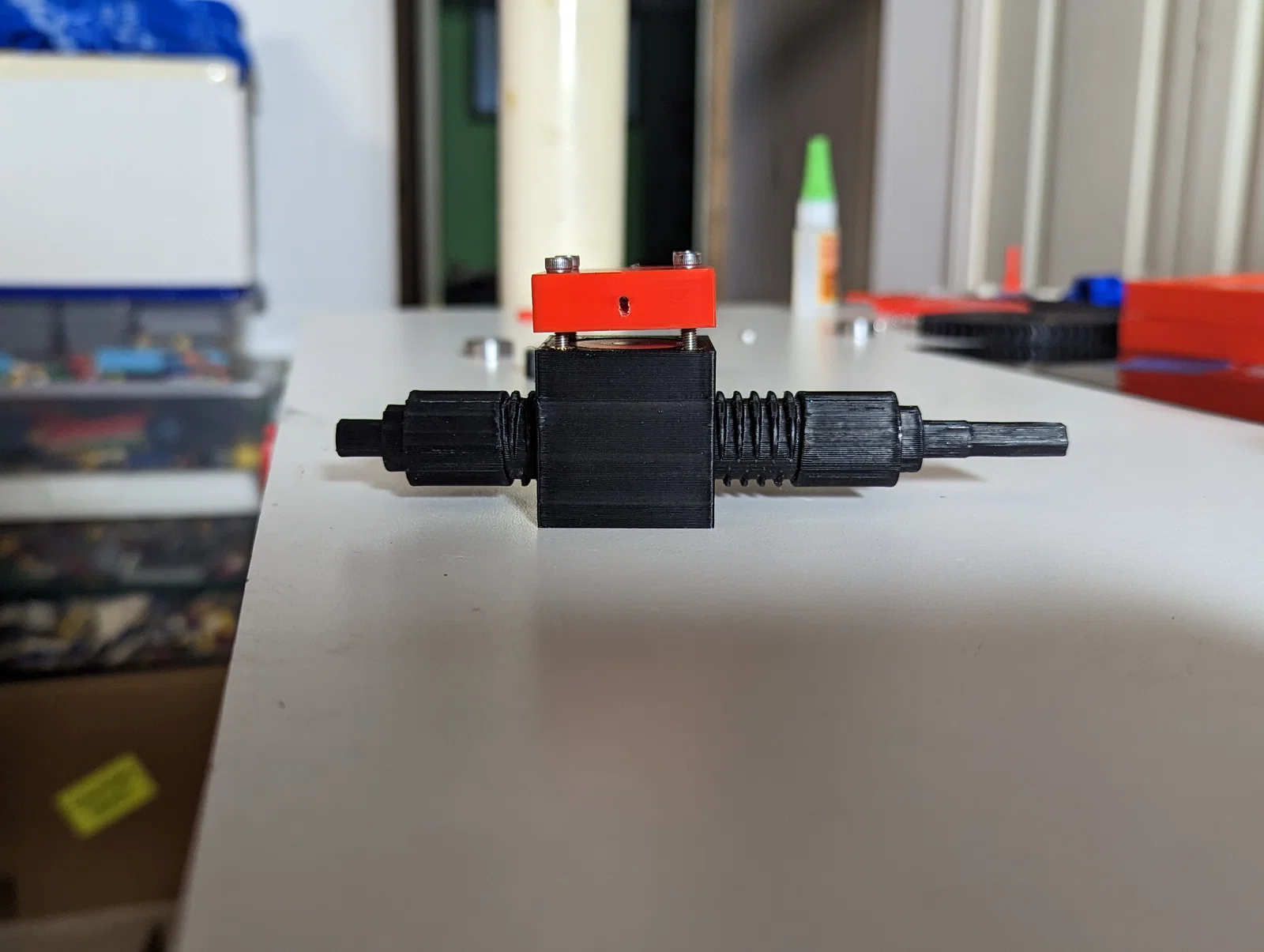

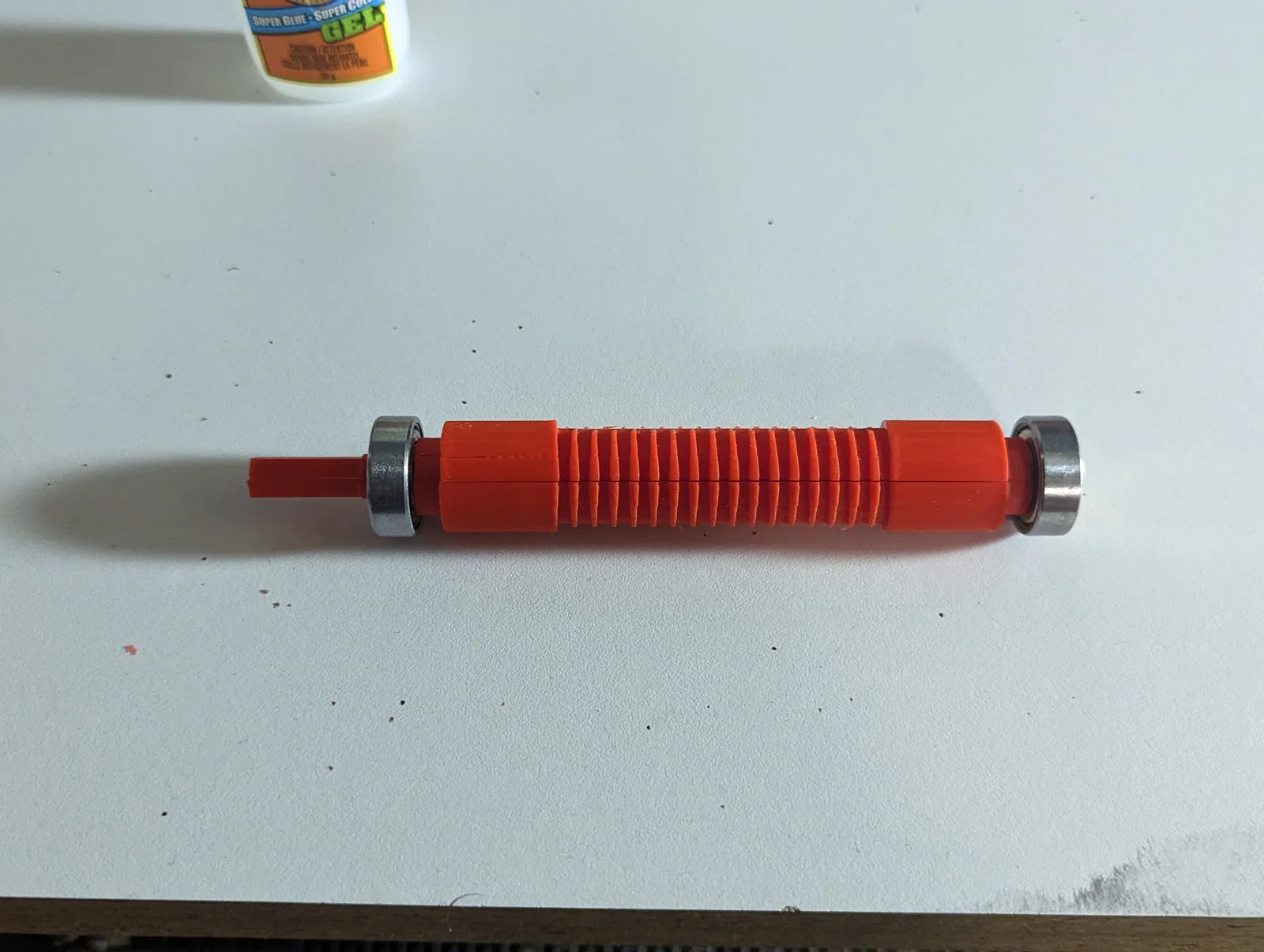

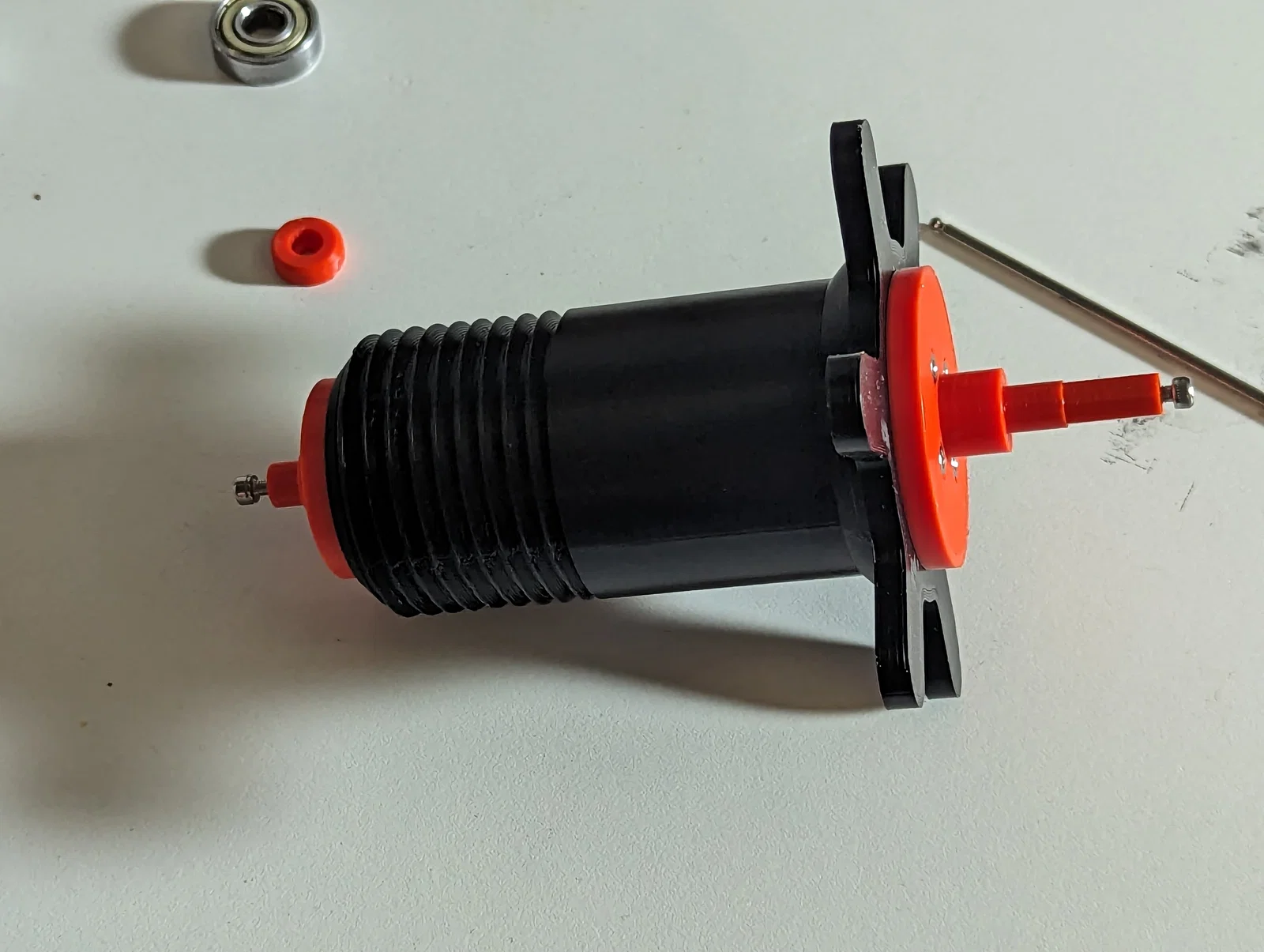

Khi dán phần diamond shaft lại với nhau, dùng 2 cái bạc đạn để canh đúng vị trí.

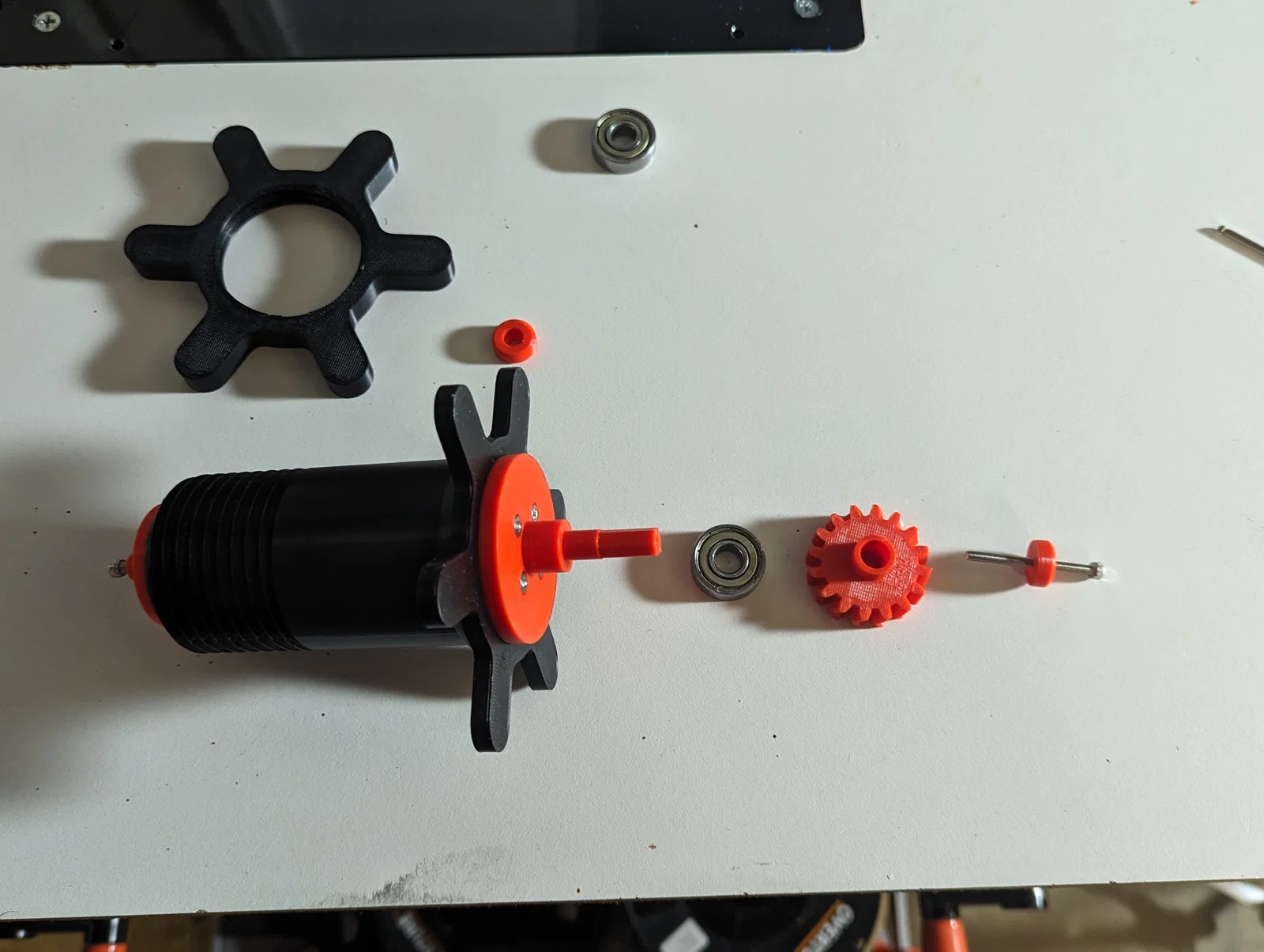

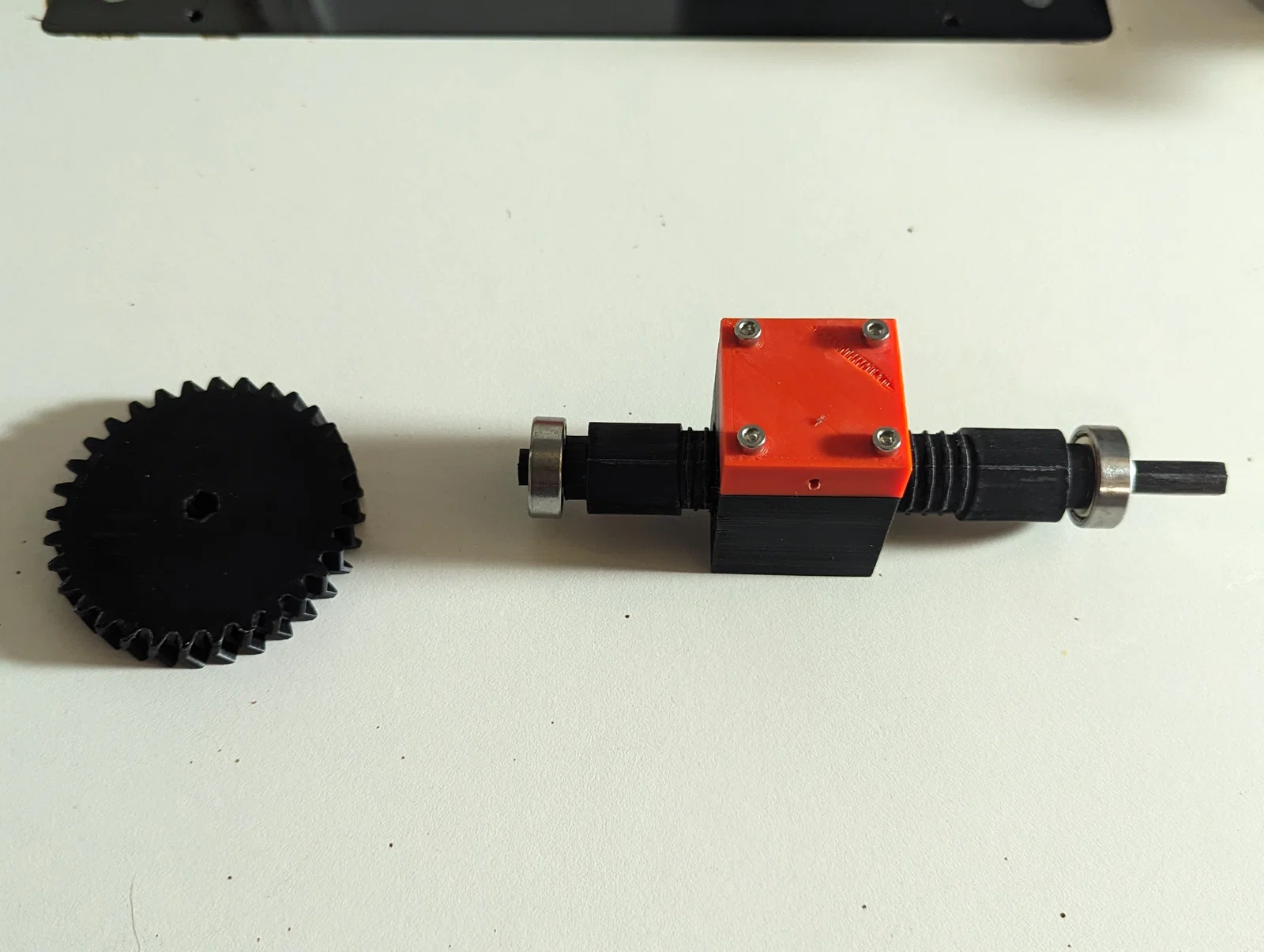

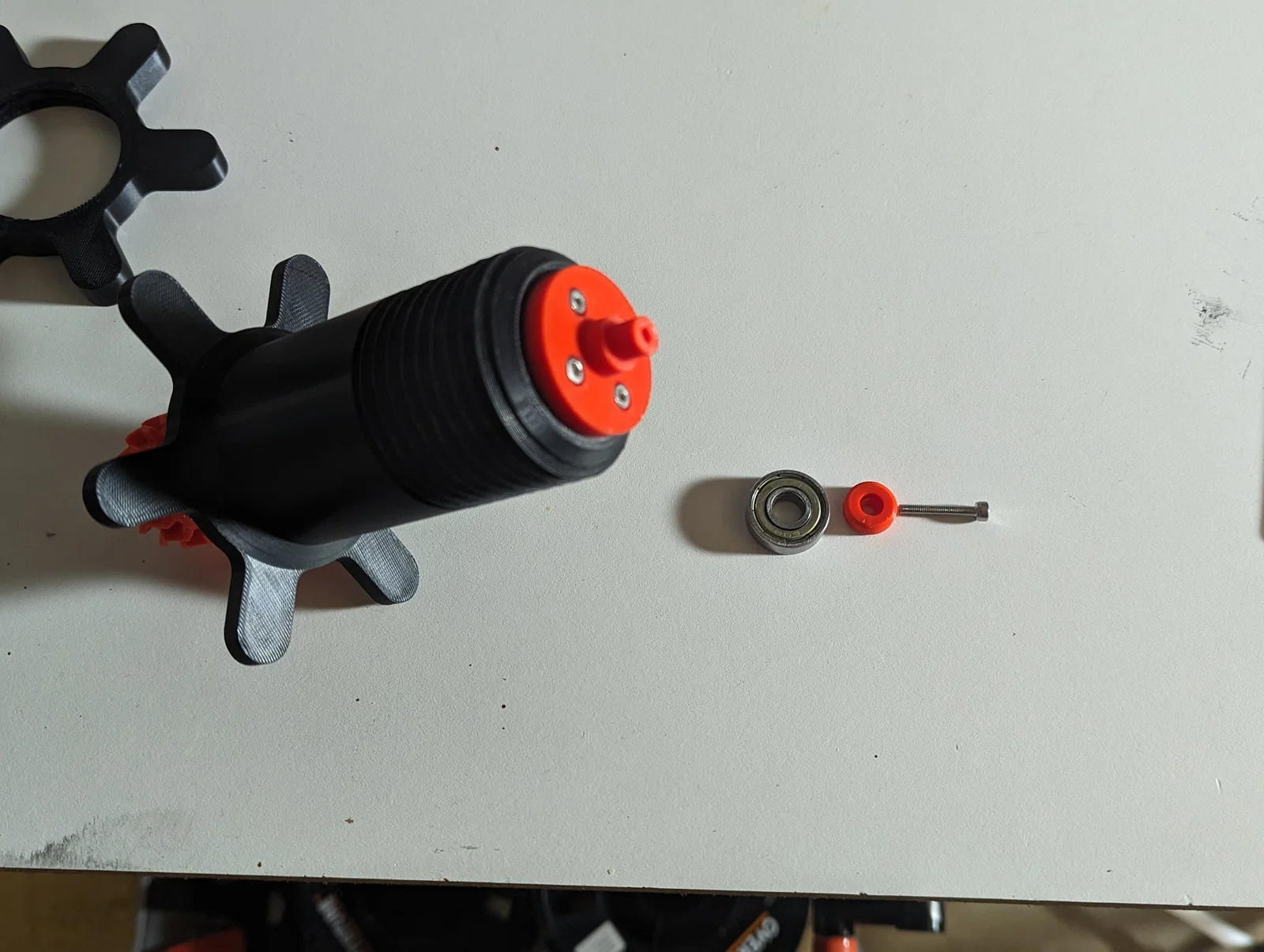

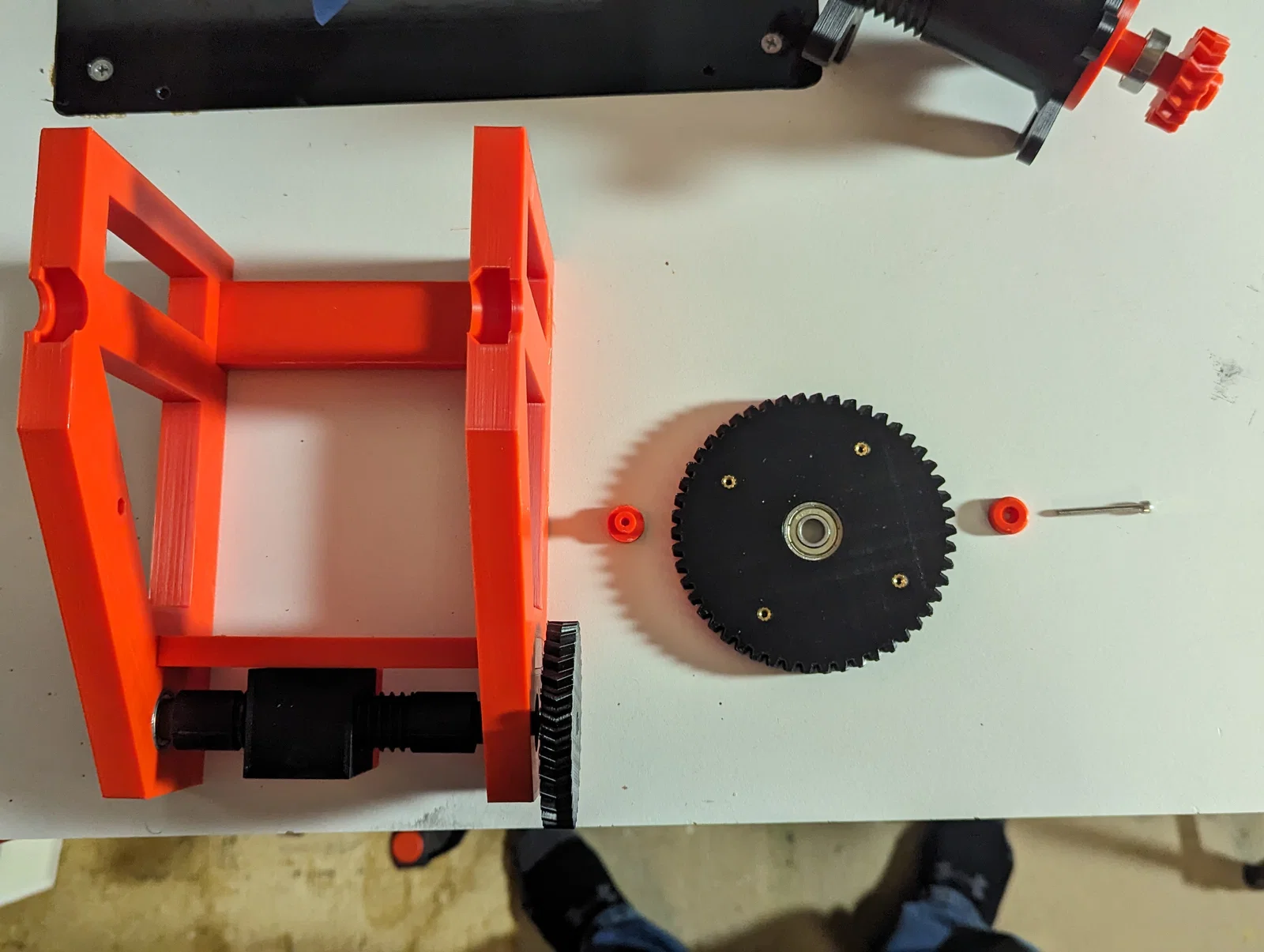

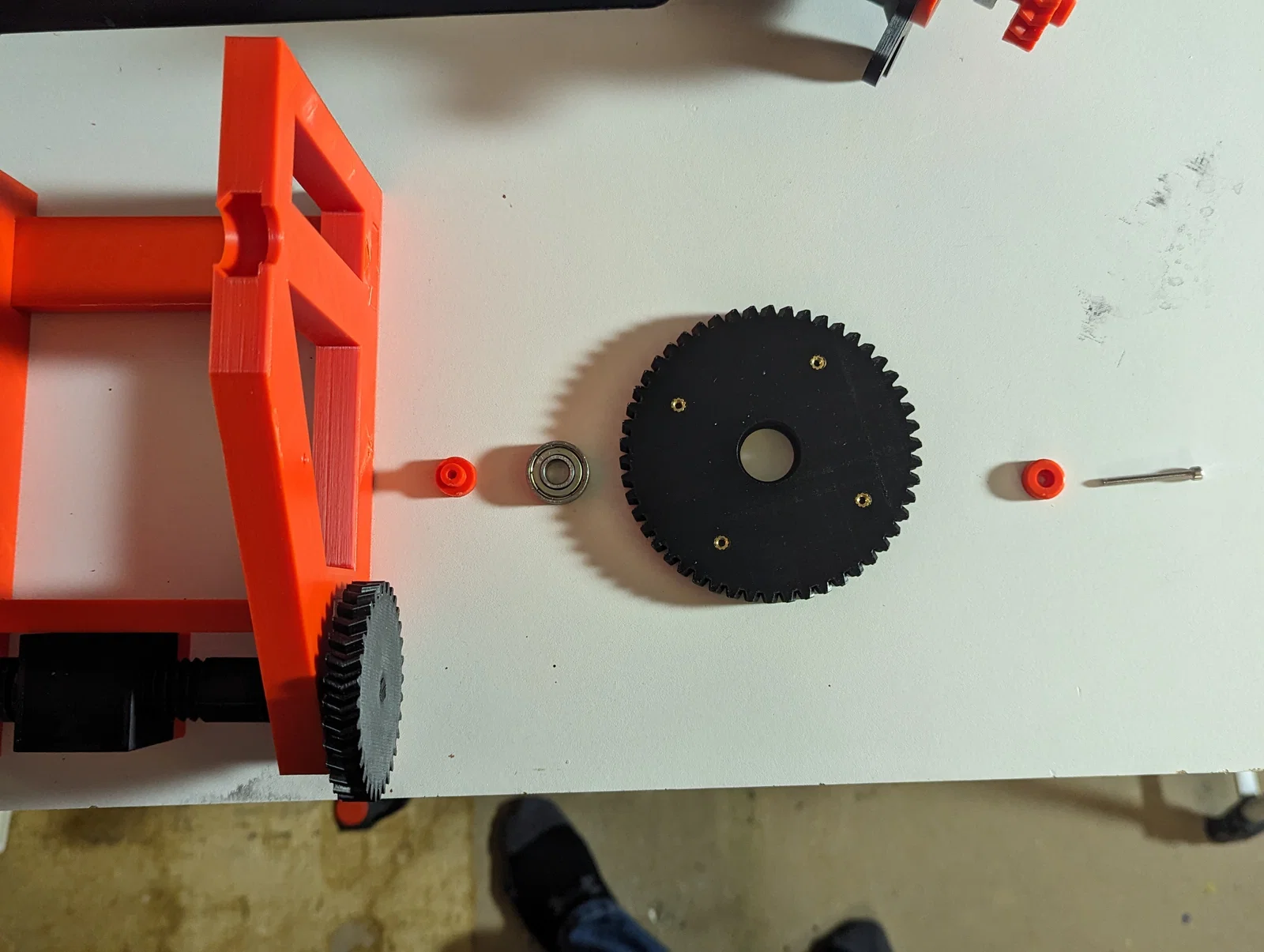

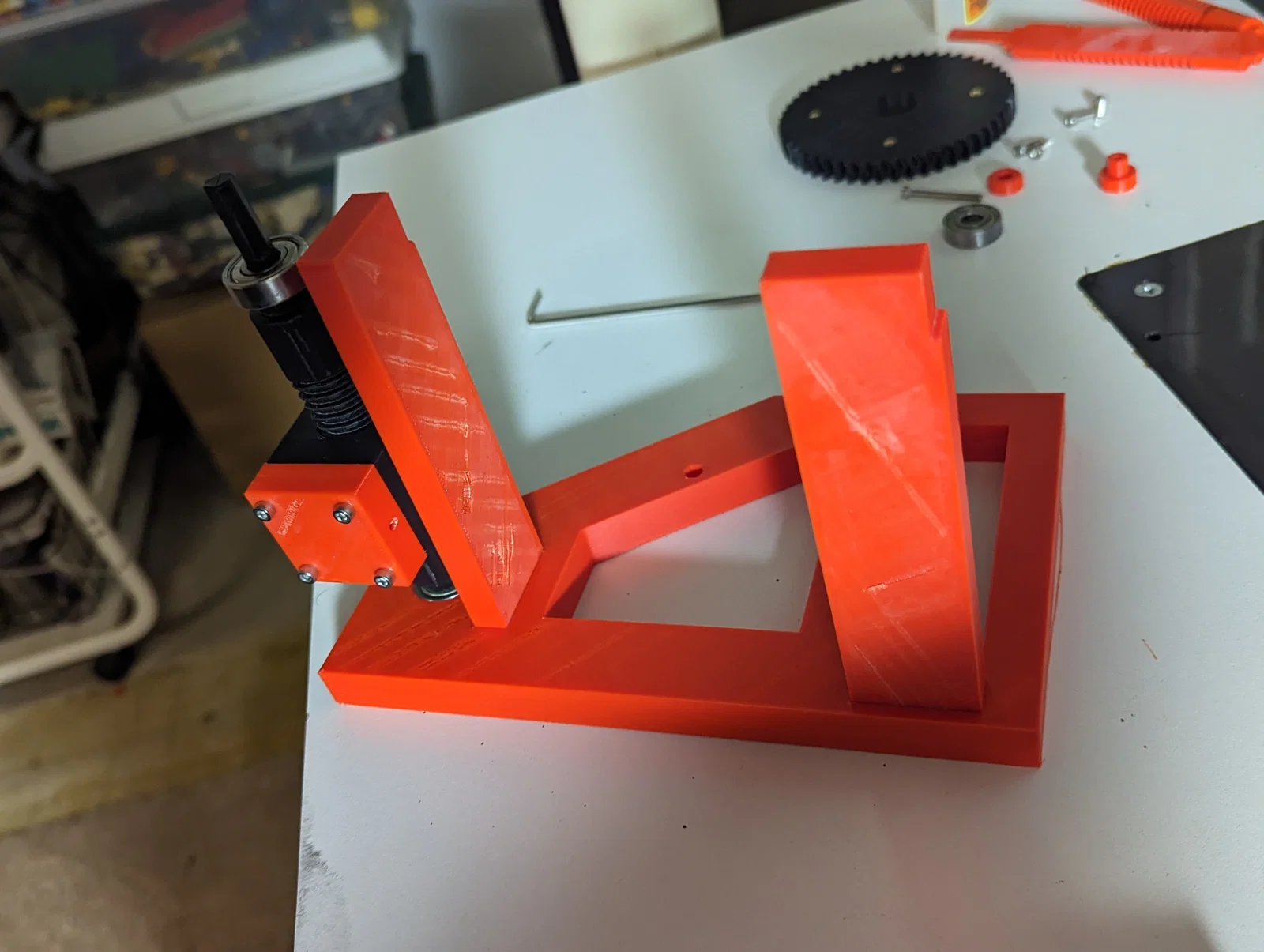

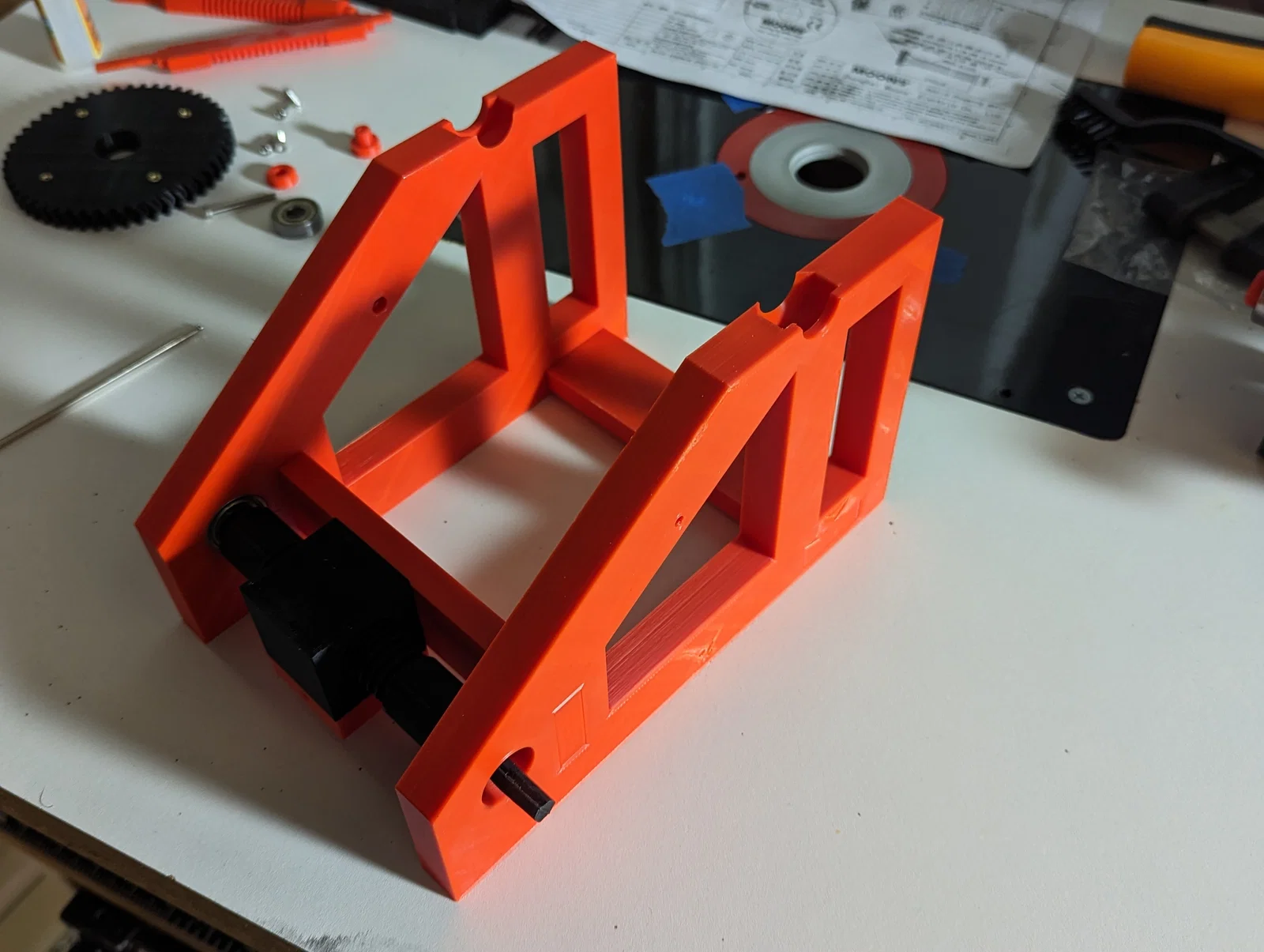

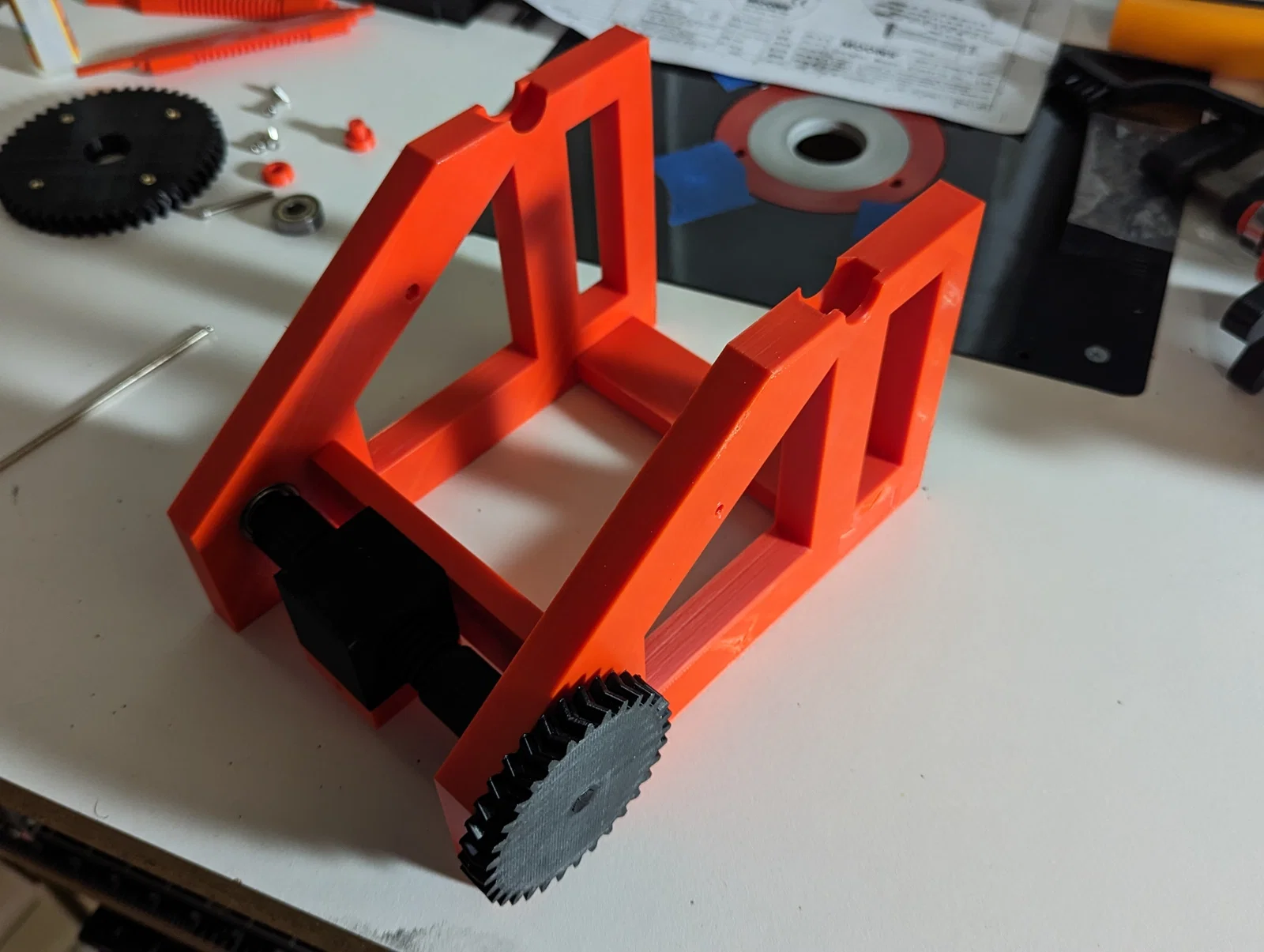

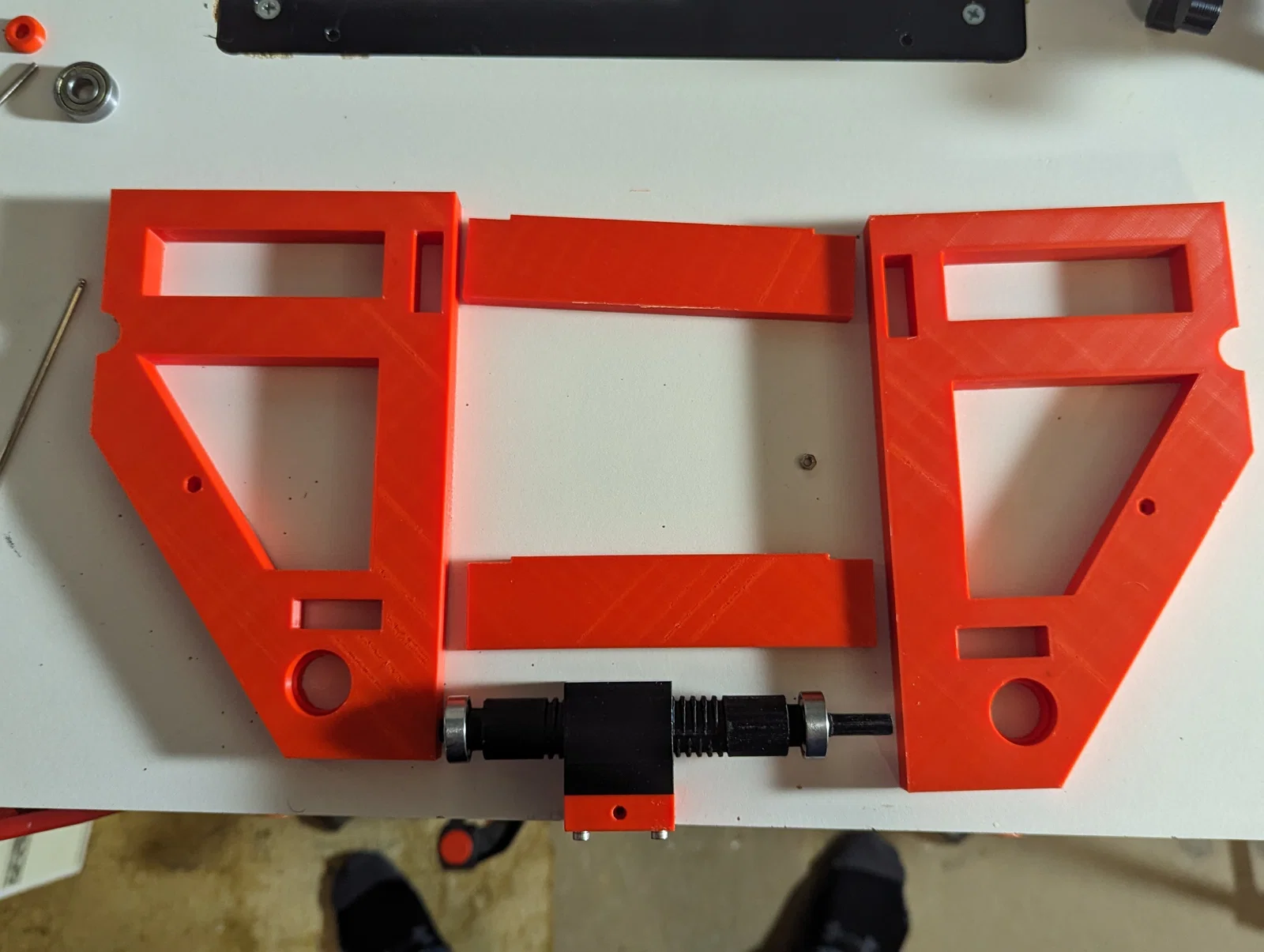

Hướng dẫn lắp ráp: https://docs.google.com/document/d/17WcXDU7UAVl6RjmVkTb7mQGC5FVSP0qnfMd-afVyT7w/edit?usp=sharing

Không cần support.

In với 4 perimeters, 40% infill, 5 lớp top & bottom, và không dùng support.
