Giá đỡ cảm biến LDR cho pin năng lượng mặt trời

Đây là một bộ model dùng để chứa hệ thống 4 cảm biến LDR, loại hay gặp trên các bộ solar tracker.

Thiết kế này dùng mái vòm cao hơn trong hai cái vòm của sản phẩm này: https://www.amazon.co.uk/gp/product/B0B4HG3KLS/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1

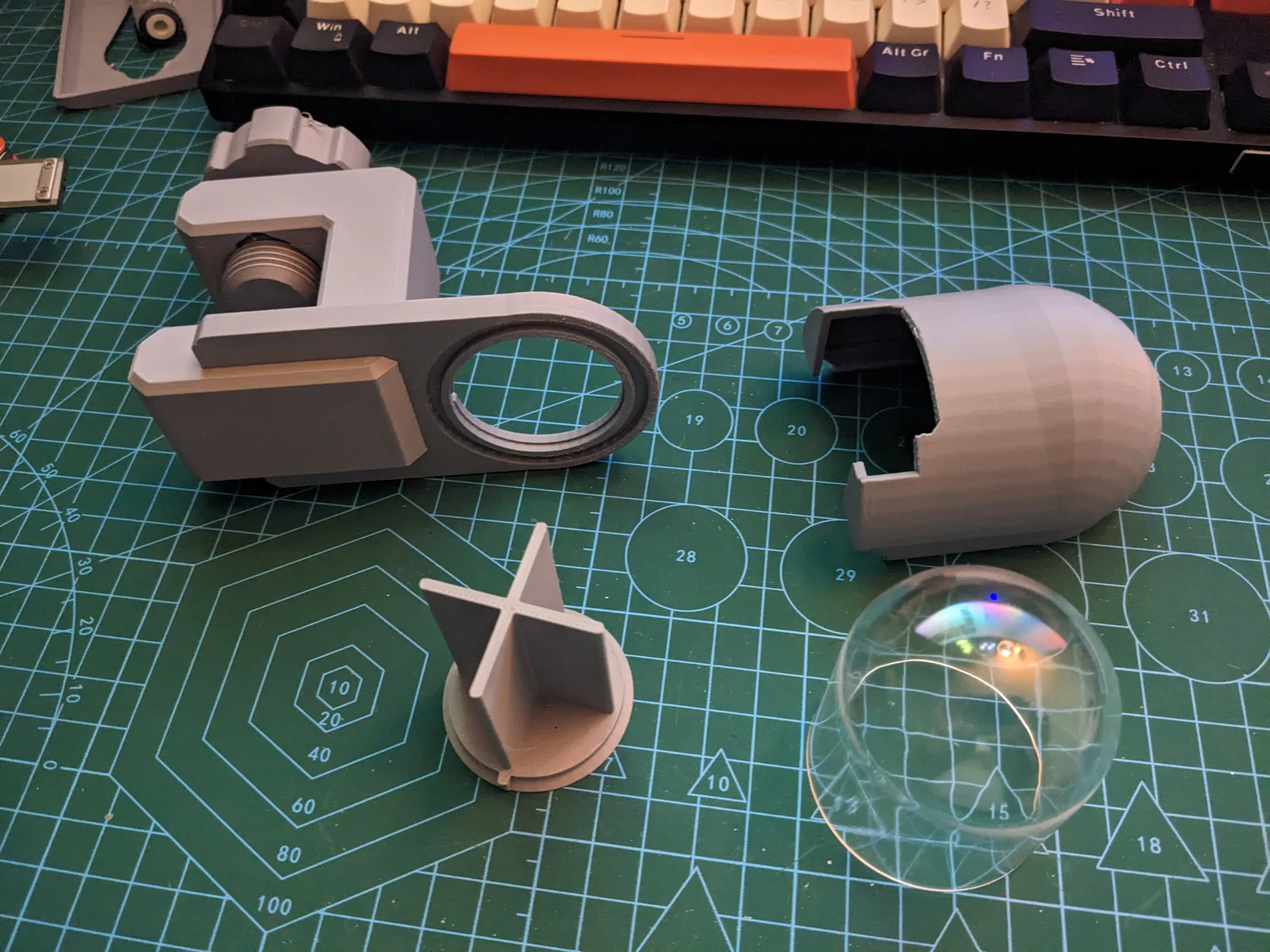

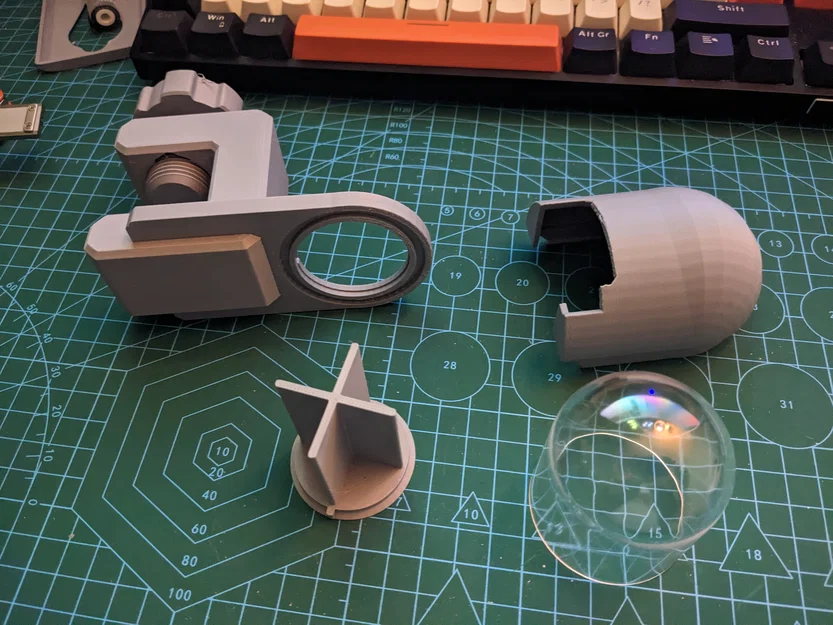

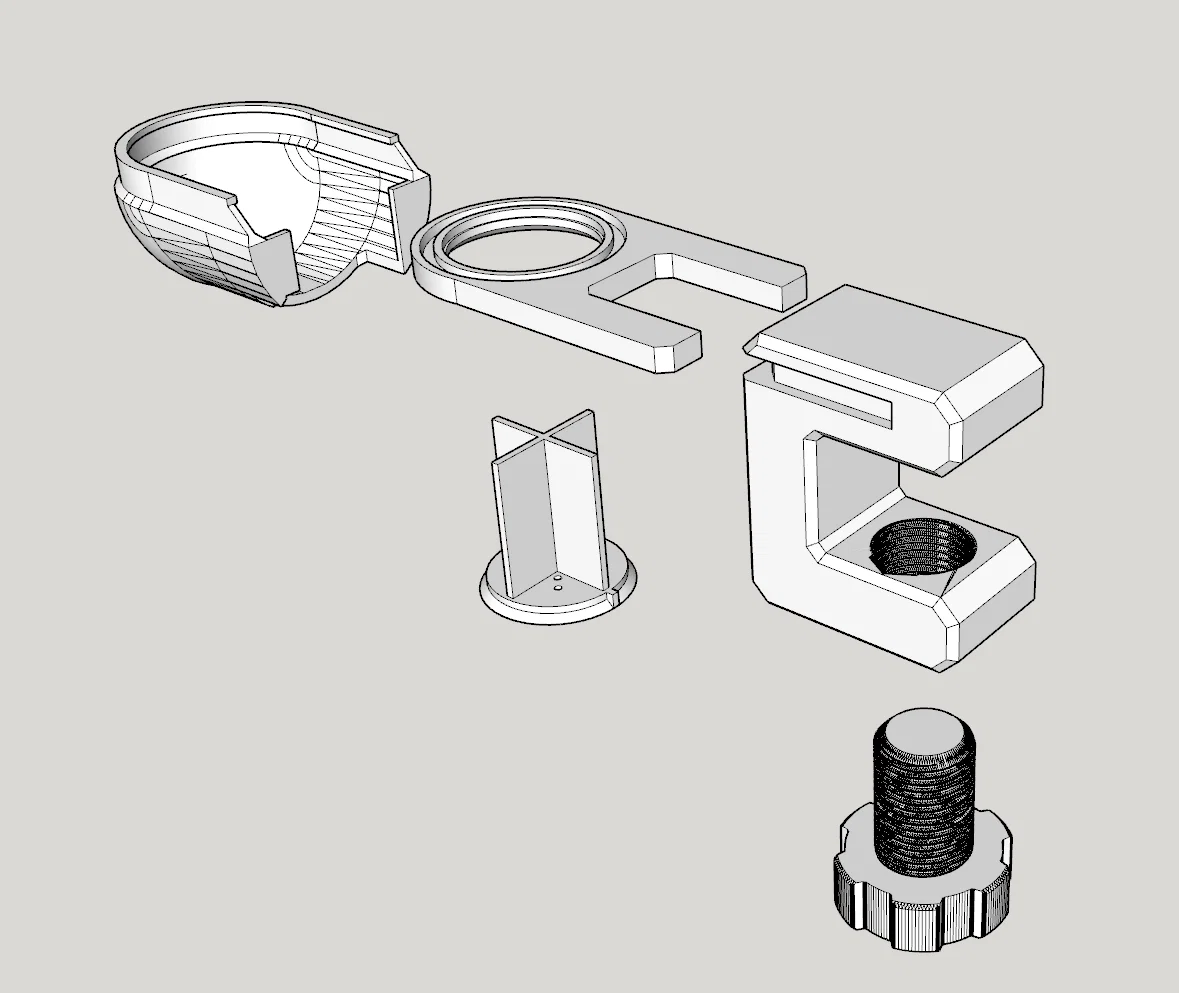

Các LDR sẽ được gắn lên tấm sun shield. Phần này sau đó được trượt vào main base plate, rồi tiếp tục lắp weather shield trượt chụp lên phía trên.

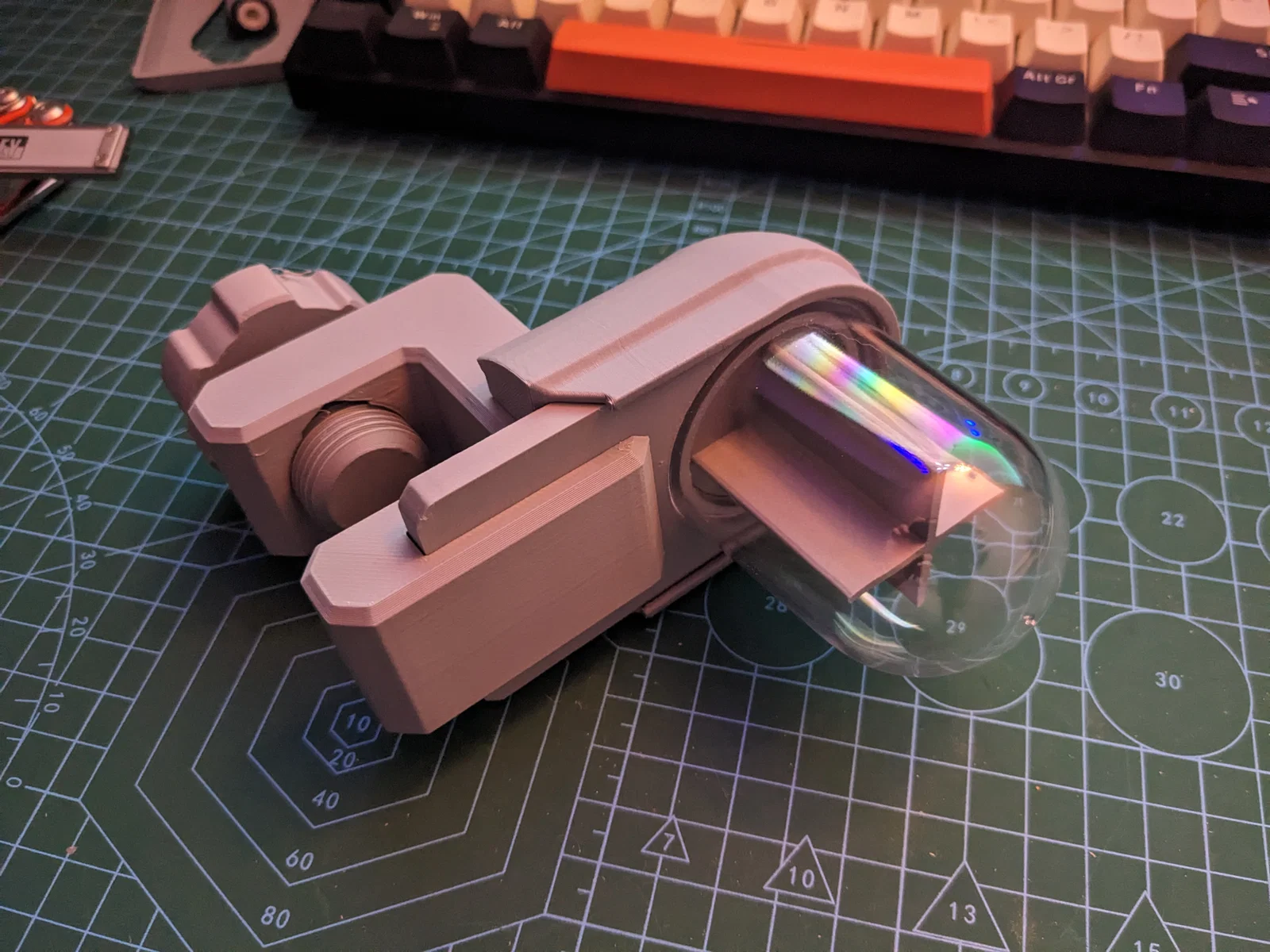

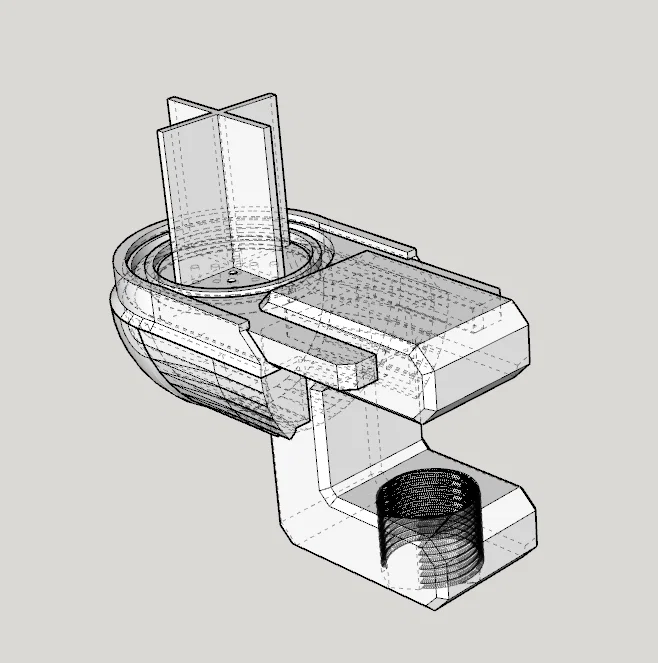

Cụm lắp ráp này sẽ trượt vào một cái clamp đã chỉnh sửa từ @hien (clamp!) và gắn vào mép tấm pin mặt trời; dây LDR thì đi xuống phía sau tấm pin tới control box (không bao gồm).

Phần này vốn thuộc một hệ dual axis solar panel tracker chạy bằng NEMA17. Tiếc là dự án đó sẽ không bao giờ được phát hành vì bị mất file model, giờ chỉ còn lại prototype đang hoạt động; và bộ gá LDR này được làm để đi kèm cho phù hợp.

Tuy vậy, bộ model này vẫn có thể dùng cho bất kỳ dự án solar tracker dựa trên LDR nào, nên có thể in và dùng riêng mà không cần các phần khác trong dự án của mình.

Cập nhật: thêm một model sun shield nữa để giữ board LDR của AZ Delivery, thay vì chỉ giữ mỗi cảm biến.
