Kẹp bàn dạng module (Desk Clamp - Modular)

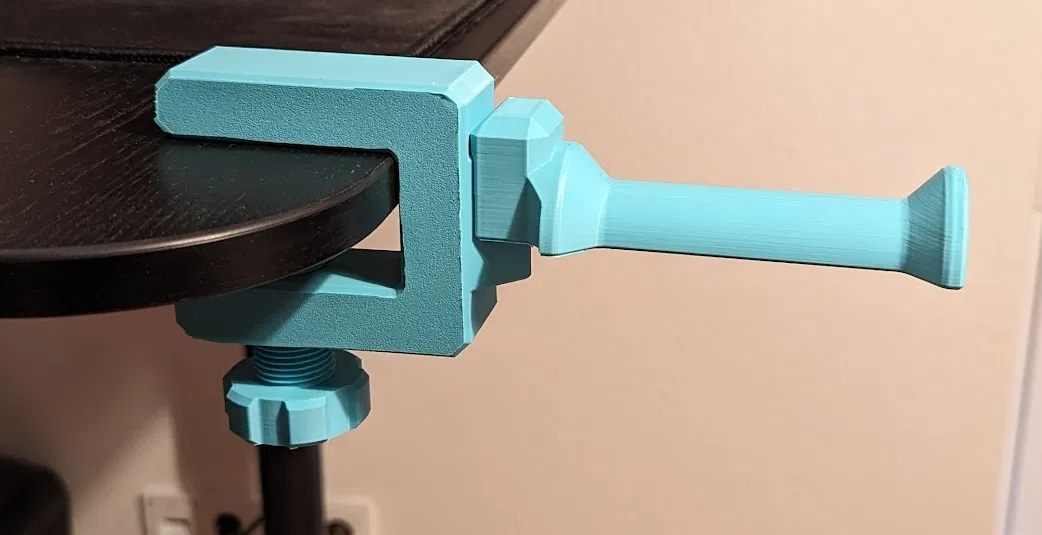

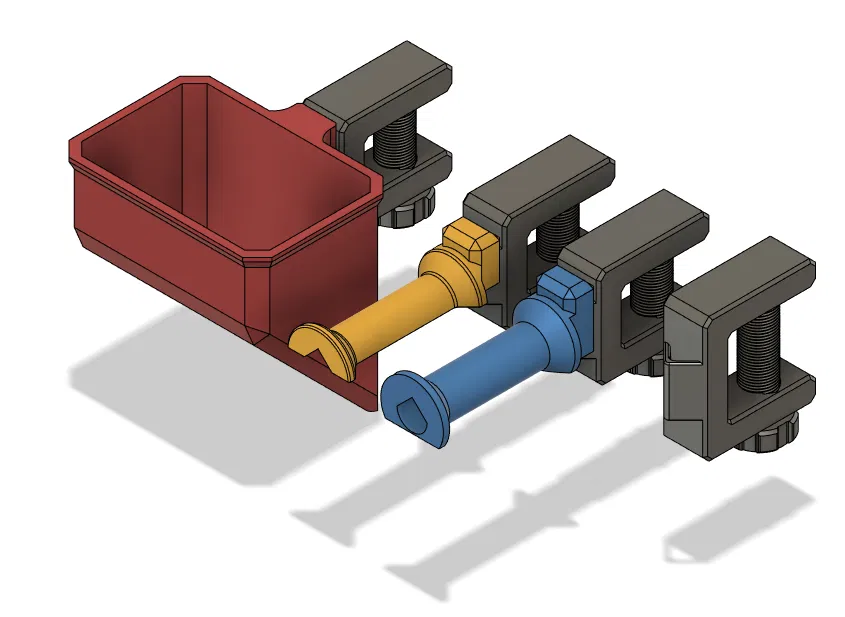

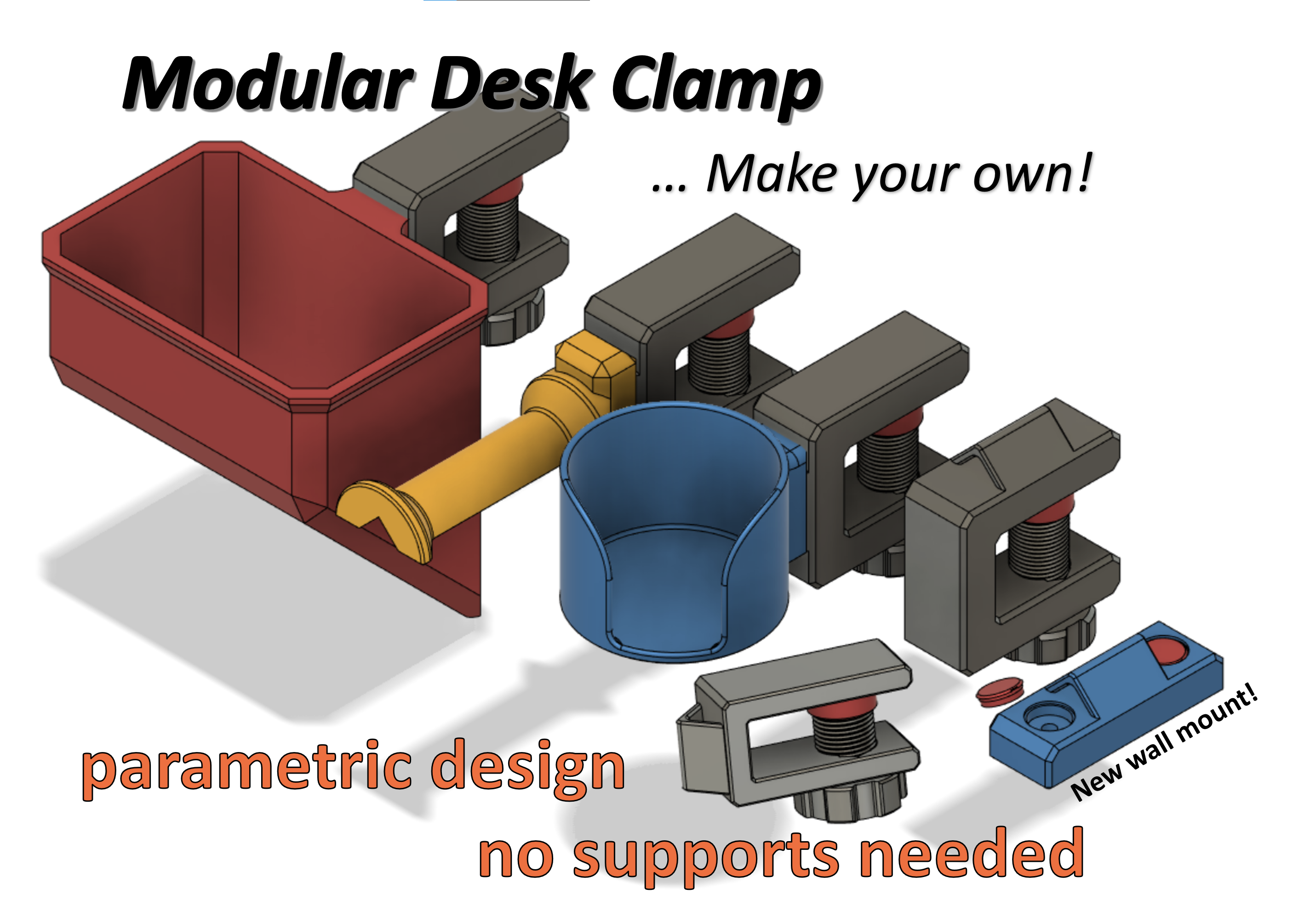

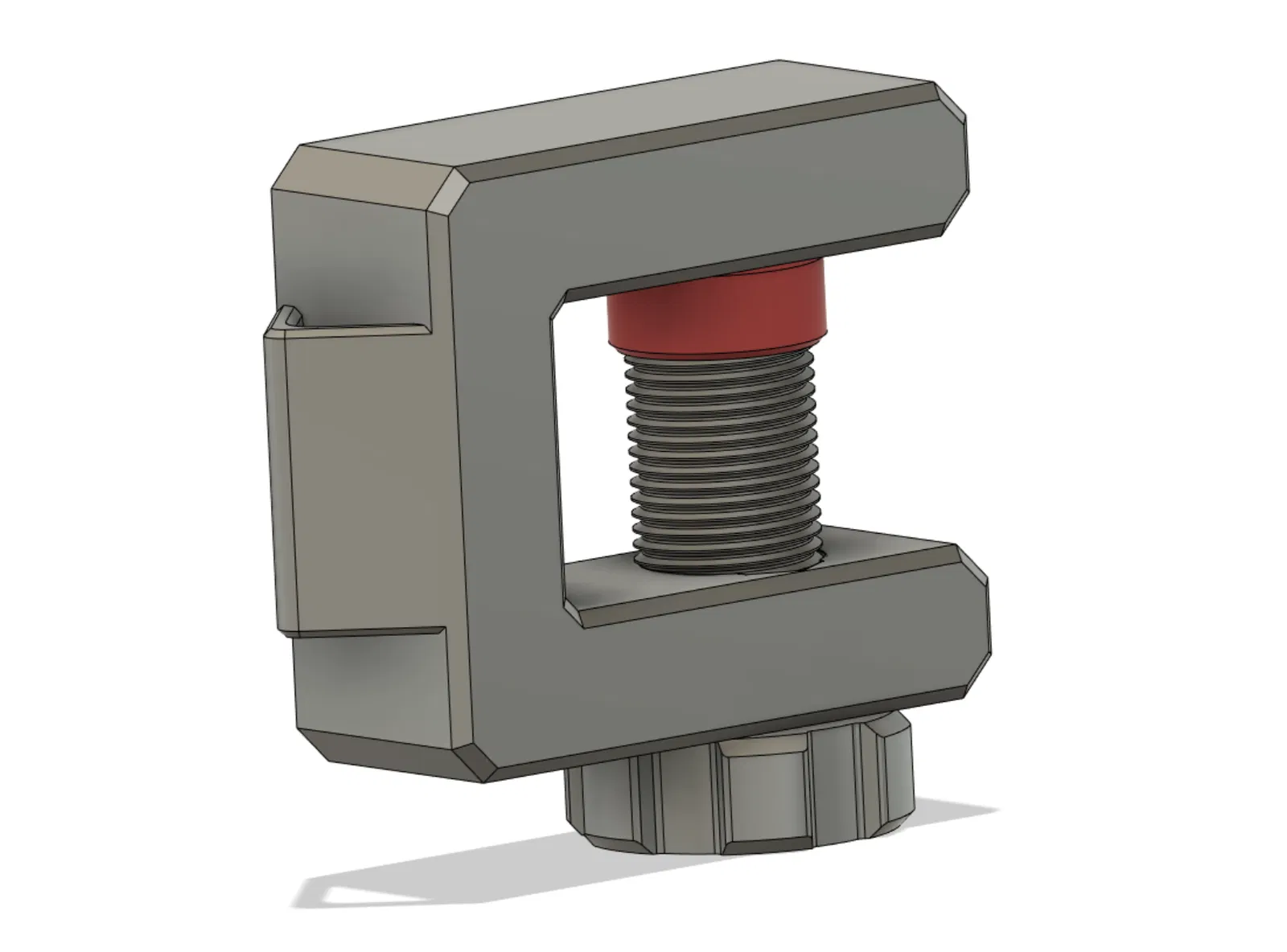

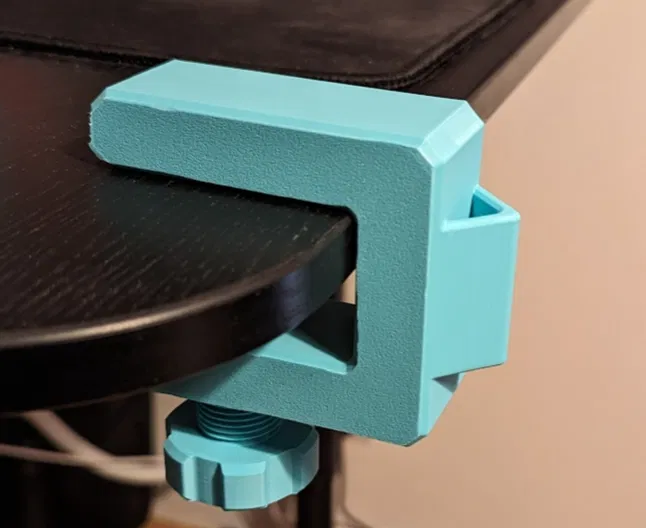

Kẹp bàn dạng module. Được lấy cảm hứng từ cuộc thi flash contest để cuối cùng hoàn thành ý tưởng này. Tôi liên tục thay đổi cách bố trí phòng và nhận ra rằng mình cần in "một cái giá đỡ tai nghe khác" v.v. vì tôi muốn nó ở bàn khác hoặc trên tủ. Vậy tại sao không thử tạo ra thứ gì đó mà tôi có thể gắn ở mọi nơi. Và tại sao không làm cho nó dạng module? Hiện bao gồm * Kẹp bàn (30 mm, 40 mm, 60 mm)

• Kẹp bàn dọc (40 mm)
• Phiên bản kẹp mỏng 25 mm
• Bu lông (50 mm, 60 mm, 80 mm)
• Nắp bu lông để cầm chắc hơn (in bằng TPU)

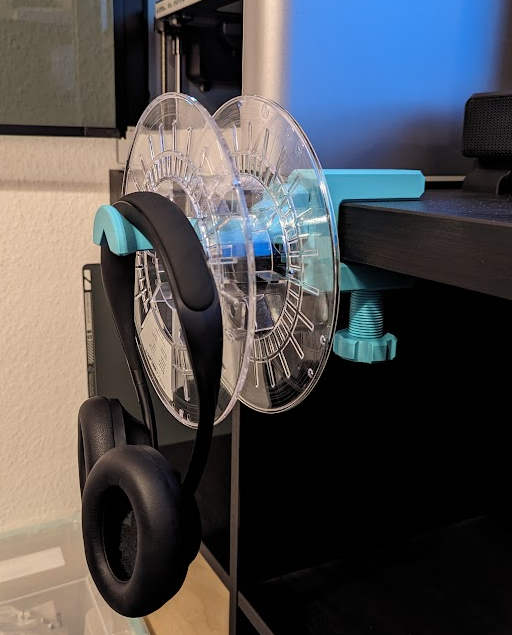

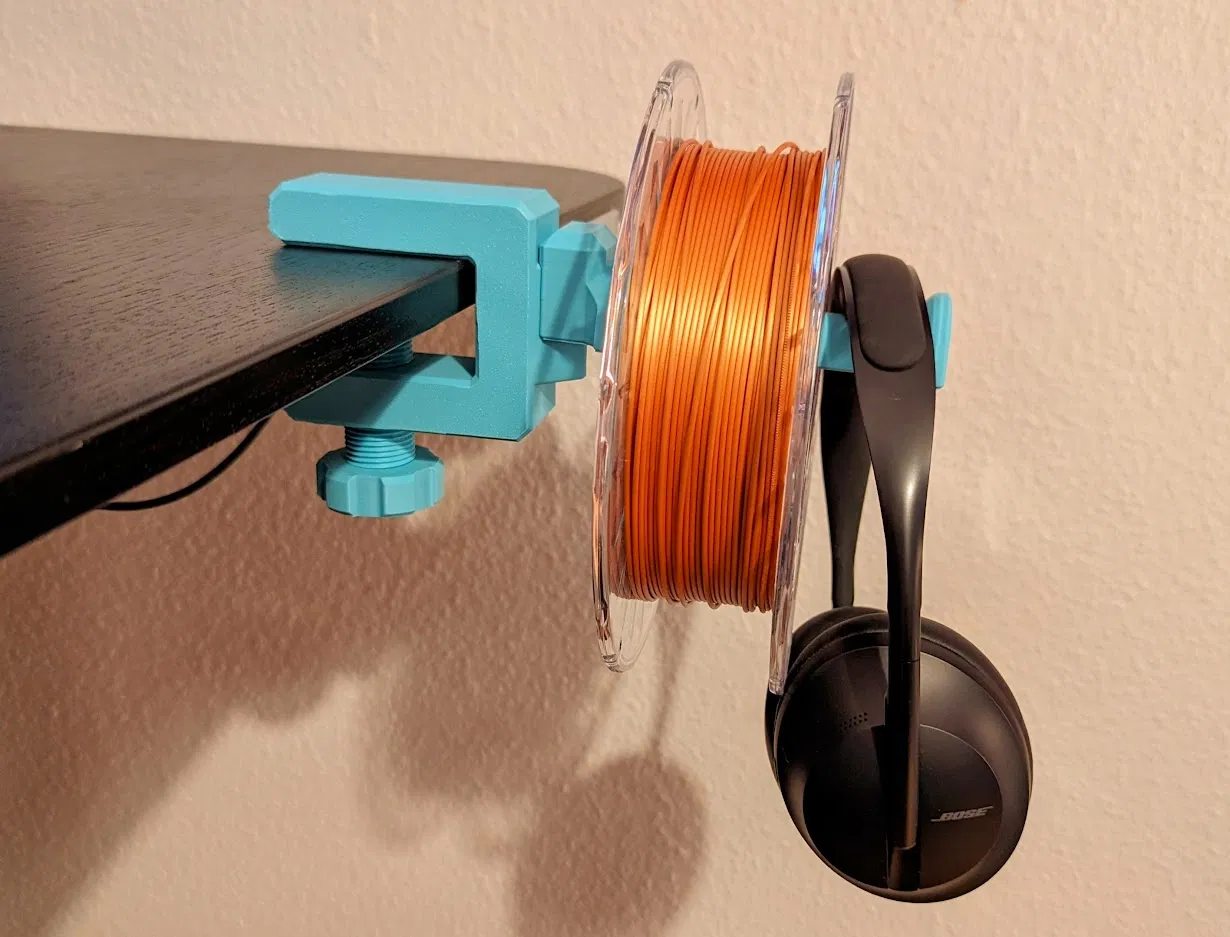

• Giá treo tường Phụ kiện gắn thêm: * Giá đỡ cuộn dây / Giá đỡ tai nghe đơn giản (đã bao gồm)
• Thùng rác (đã bao gồm)
• Giá đỡ cốc (cũng đã bao gồm)
• Giá đỡ ba lô
• Máy cắt băng keo cho Kẹp bàn dạng module
• Giá đỡ bút chì

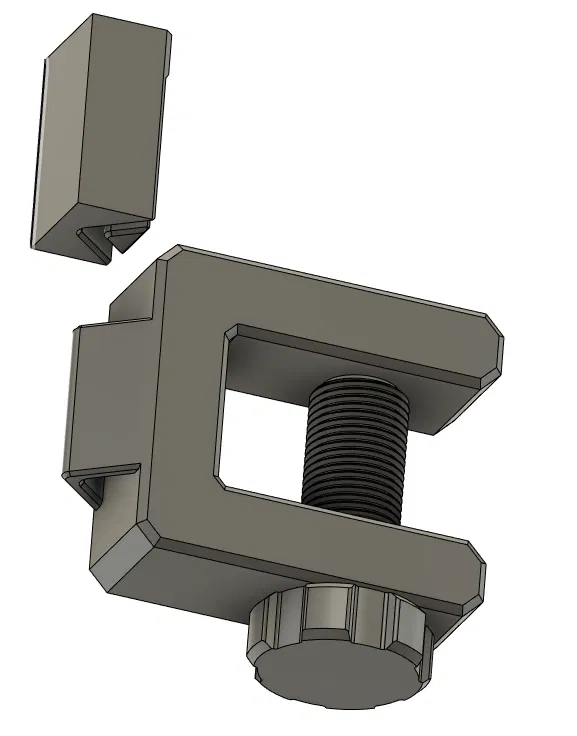

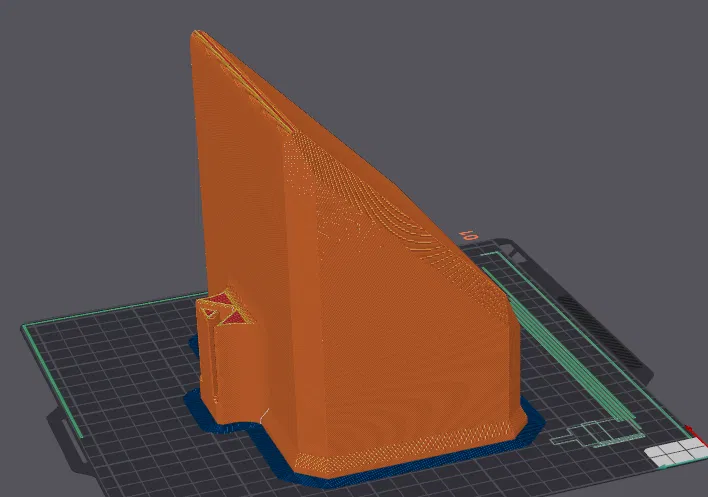

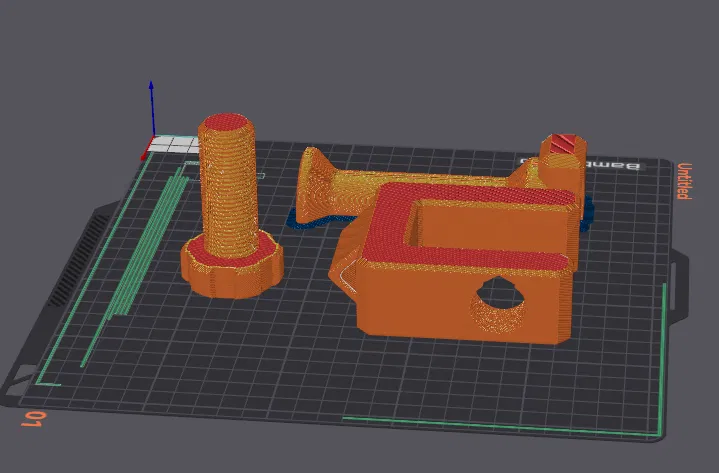

• Khay xúc xắc Thêm module khác: Xem bản remix, Bộ sưu tập, hoặc tự tạo của riêng bạn ;) Cài đặt in ấn Sẽ ổn với đầu phun 0.4 mm, lớp in 0.2 mm. Tôi khuyên dùng 3 lớp viền và 20% infill dạng gyroid cho chắc ăn. Tôi thiết kế nó theo cách có thể in hoàn toàn mà không cần hỗ trợ. Chỉ cần in nó nằm nghiêng như hình: Giá đỡ không cần hỗ trợ. Các ren có một khe hở ở phía trên để tránh phần nhô ra và in sạch. Chỉnh sửa theo nhu cầu của bạn, tạo phụ kiện của riêng bạn! (Đăng dưới dạng Remix) Cơ chế gắn kết được cố tình đơn giản hóa để cho phép gắn các phụ kiện tùy chỉnh. Phụ kiện được trượt vào từ phía trên và được giữ bằng trọng lực và ma sát. Một tệp mẫu của giá đỡ phụ kiện cũng có sẵn. * Các tệp STEP, Fusion 360 có sẵn
• Kích thước kẹp có thể điều chỉnh
• Mẫu giá đỡ đi kèm → chỉnh sửa để tạo phụ kiện của riêng bạn. (Đăng dưới dạng Remix, để mọi người tìm thấy) Dung sai Các ren và giá đỡ được mô hình hóa với dung sai 0,3 mm trong tệp tiêu chuẩn. Một phiên bản có dung sai cao (0,5 mm) được đính kèm nếu bạn gặp sự cố khi lắp. Nếu bạn chỉ gặp sự cố với ren, chỉ cần in bu lông có dung sai cao hơn, không cần in lại kẹp. Ngoài ra còn có phiên bản "không dung sai" của giá đỡ, nếu bạn muốn tự mình dũa nó, hoặc chỉ cần đóng nó bằng búa để có kết nối vĩnh viễn… không có gì đảm bảo. Ghi chú bên lề Mục tiêu thiết kế * Phù hợp với bàn làm việc đứng của tôi (17 mm)
• Phù hợp với nhiều loại bàn IKEA Kallax/Lack v.v. của tôi (38-50 mm)
• Không cần hỗ trợ khi in (lý tưởng cả cho các phụ kiện)

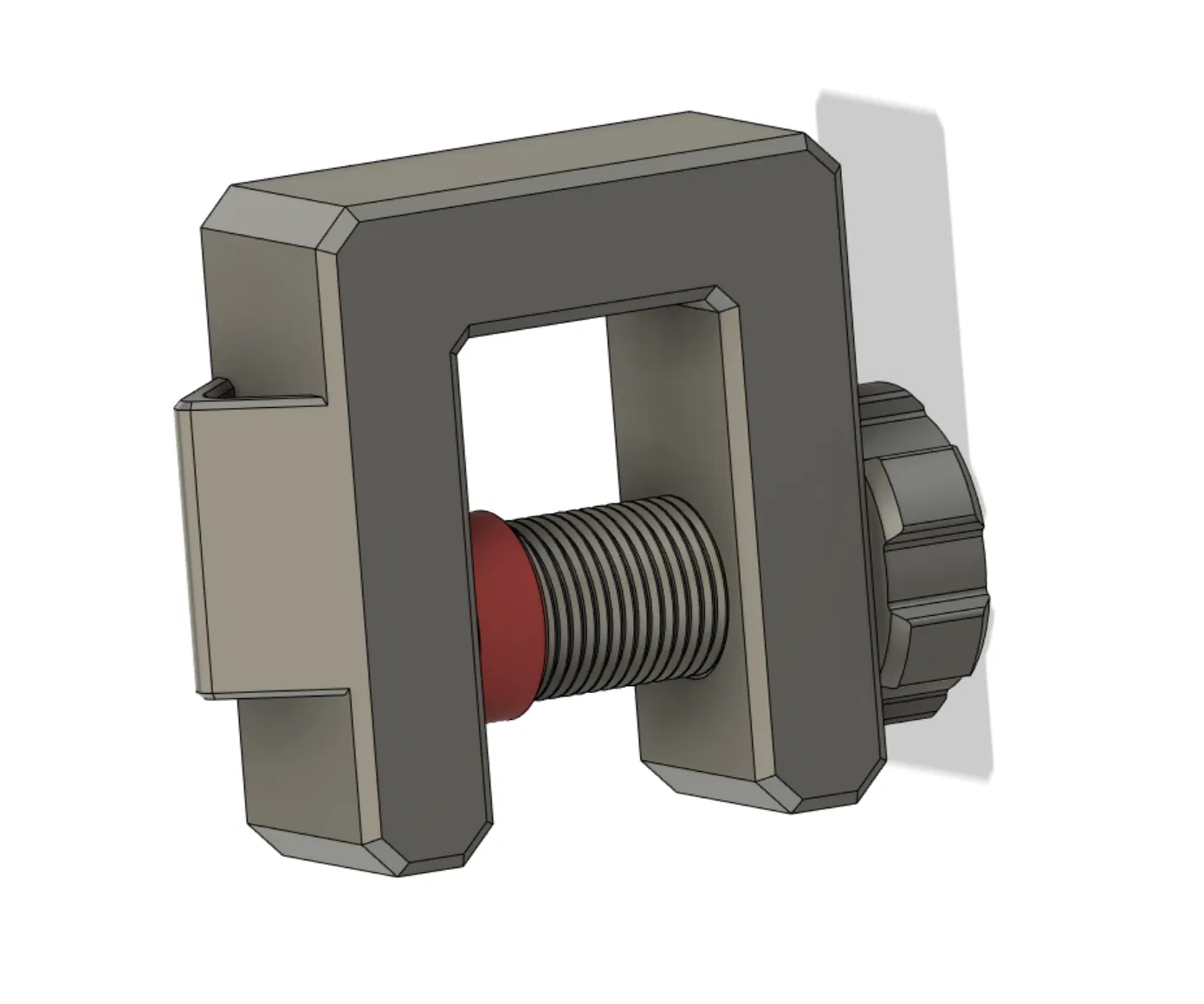

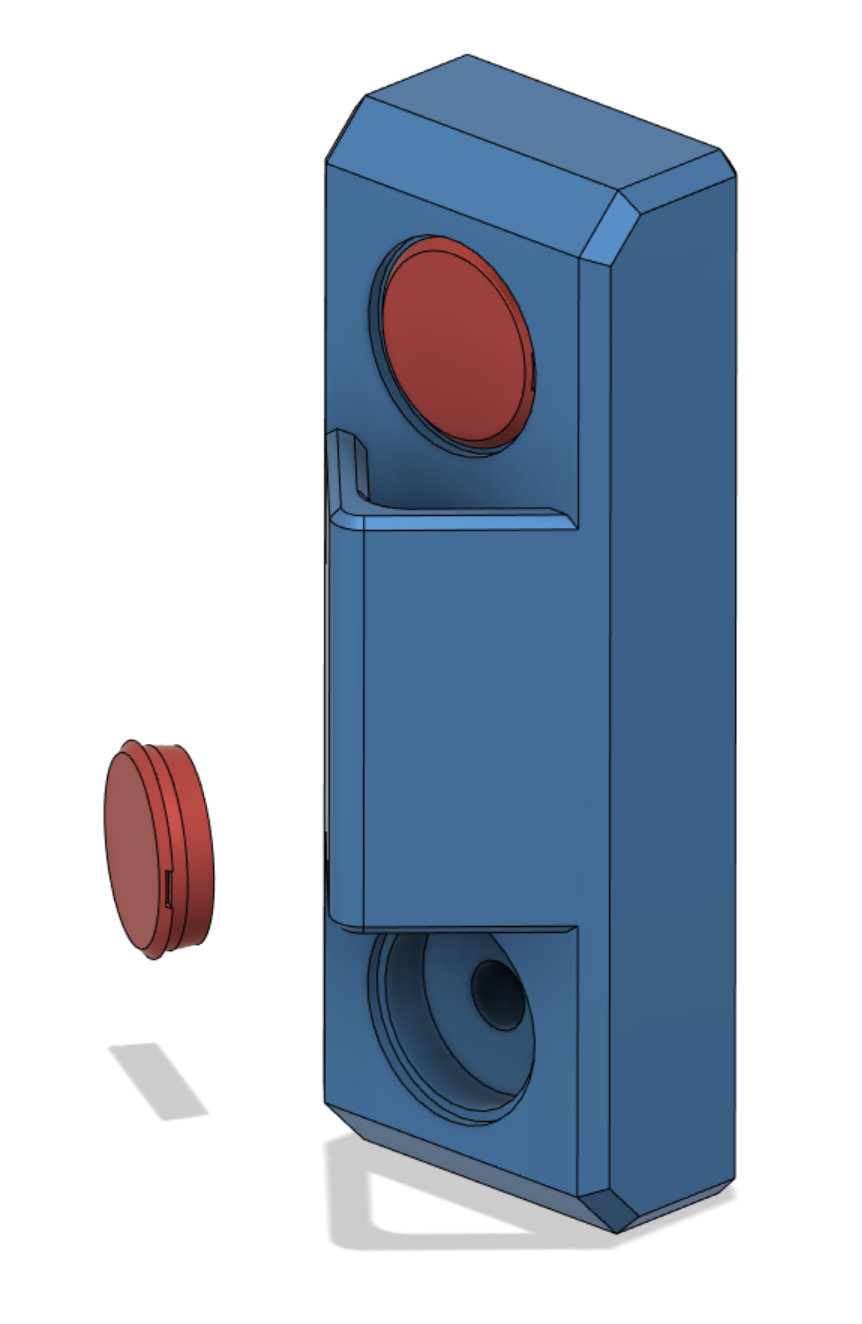

• Tham số hóa để điều chỉnh "dễ dàng" Những điều khó chịu với Fusion360 Tôi đã rất ngạc nhiên khi thấy không có cách nào dễ dàng để tạo các biến thể từ mô hình tham số của bạn trong Fusion360? Ít nhất là không có cái nào tôi có thể tìm thấy… Tôi đã sao chép nhiều tệp. Nếu bạn có bất kỳ gợi ý nào, hãy cho tôi biết. #### Nhật ký thay đổi: 2023/06/20: thêm mô hình "thùng rác" | sửa một số phụ thuộc trong tệp Fusion360 2023/06/21: thêm kẹp mỏng 2023/06/23: thêm giá đỡ cốc, thêm thiết kế thùng rác phẳng, máy cắt băng keo 2023/06/25: thêm phiên bản kẹp mỏng với giá đỡ thấp hơn (để lắp phẳng), thêm nắp bu lông TPU để cầm chắc hơn 2023/07/09: thêm một biến thể kẹp với giá đỡ ở phía bên kia để có thể gắn theo chiều dọc: Thêm tùy chọn giá treo tường với nắp thẩm mỹ cho các lỗ vít. Đường kính lỗ 6,5 mm - có chỗ cho vòng đệm (tăng độ ổn định): * thêm các biến thể 90° cho giá đỡ cốc 2023/07/16: thêm tệp STEP cho bộ kết nối ("Kẹp Module - Bộ kết nối cho thiết kế của riêng bạn.stp") 2023/08/25: thêm tệp STEP cho phiên bản mỏng theo yêu cầu. 2023/10/30: Thêm giá đỡ ba lô (phiên bản ngắn của giá đỡ tai nghe/cuộn dây/bất cứ thứ gì - cảm ơn @tommifi vì ý tưởng này) 2024/03/01: thêm Giá đỡ bút chì 2024/03/01: thêm Giá đỡ bút chì
