Kẹp gắn quạt 40mm cho A1 (Exhaust / Intake)

Mình phát hiện ra A1 không có quạt exhaust hay intake chủ động để làm mát các mạch bên trong (motherboard, processor, power supply). Vì vậy mình muốn làm một adapter để gắn quạt PC chuẩn 40mm lên hai bên máy in nhằm đẩy khí nóng ra ngoài. Món này / mod này rất hợp cho anh em dùng A1 trong môi trường không kiểm soát nhiệt độ như: enclosure, garage, nhà kho, tầng hầm, print farm, v.v. Tuy nhiên gắn cho A1 nào cũng được và về lý thuyết sẽ giúp giữ nhiệt độ bên trong thấp hơn, giảm rủi ro hỏng do tích nhiệt.

Lưu ý: Chỉ dành cho A1, không dành cho A1 Mini. Nếu bạn dùng

Tính năng:

• Cải thiện airflow bằng cách hút khí ra khỏi phần chassis/base của A1, giúp giảm nhiệt cho các mạch bên trong
• Gắn kiểu clip-on, không cố định vĩnh viễn, không cần chỉnh sửa/mod gì lên A1
• Dùng vít tiêu chuẩn của PC case fan

Vật liệu cần để lắp:

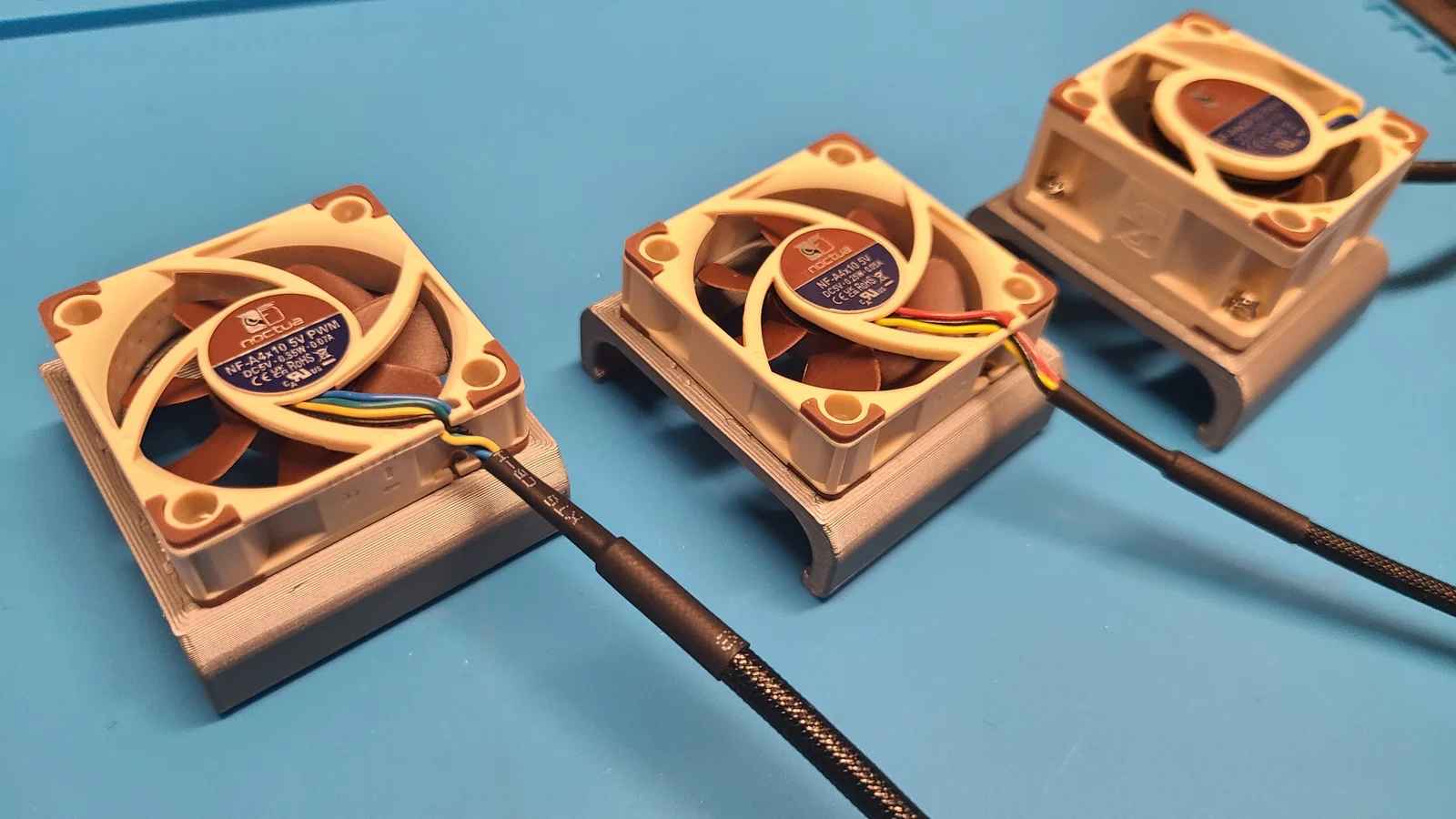

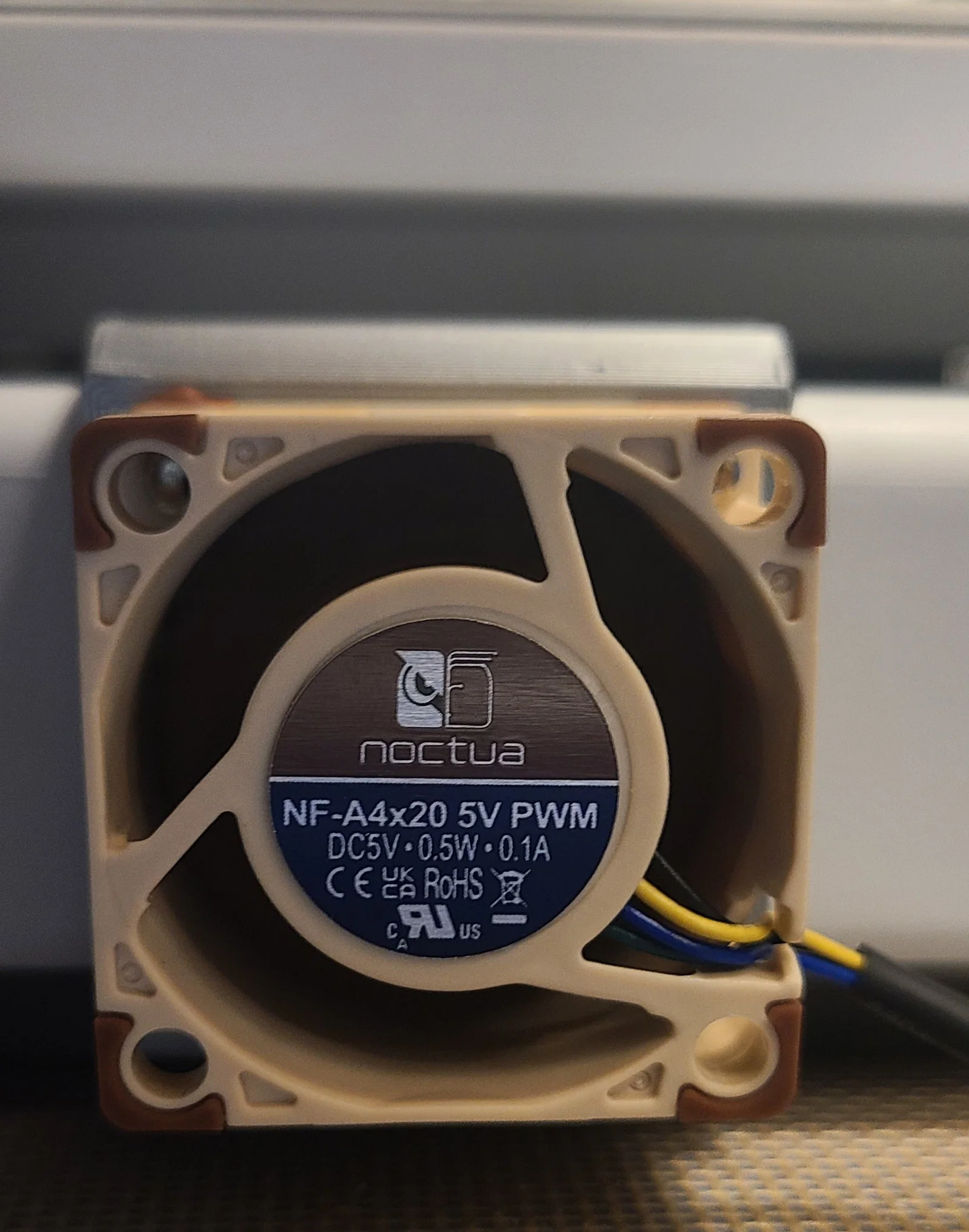

• 1 đến 3 quạt 40mm. Mình dùng Noctua NF-A4x10 5V và Noctua NF-A4x20 5V, nhưng đa số quạt 40mm đều sẽ vừa.
• (4) vít PC case fan tiêu chuẩn cho mỗi fan mount clip (để bắt quạt 40mm)
• Cáp USB to 4pin fan splitter và USB power adapter. Nếu lắp 3 quạt thì có thể bạn sẽ cần 2 sợi cáp.

Ghi chú in & lắp ráp:

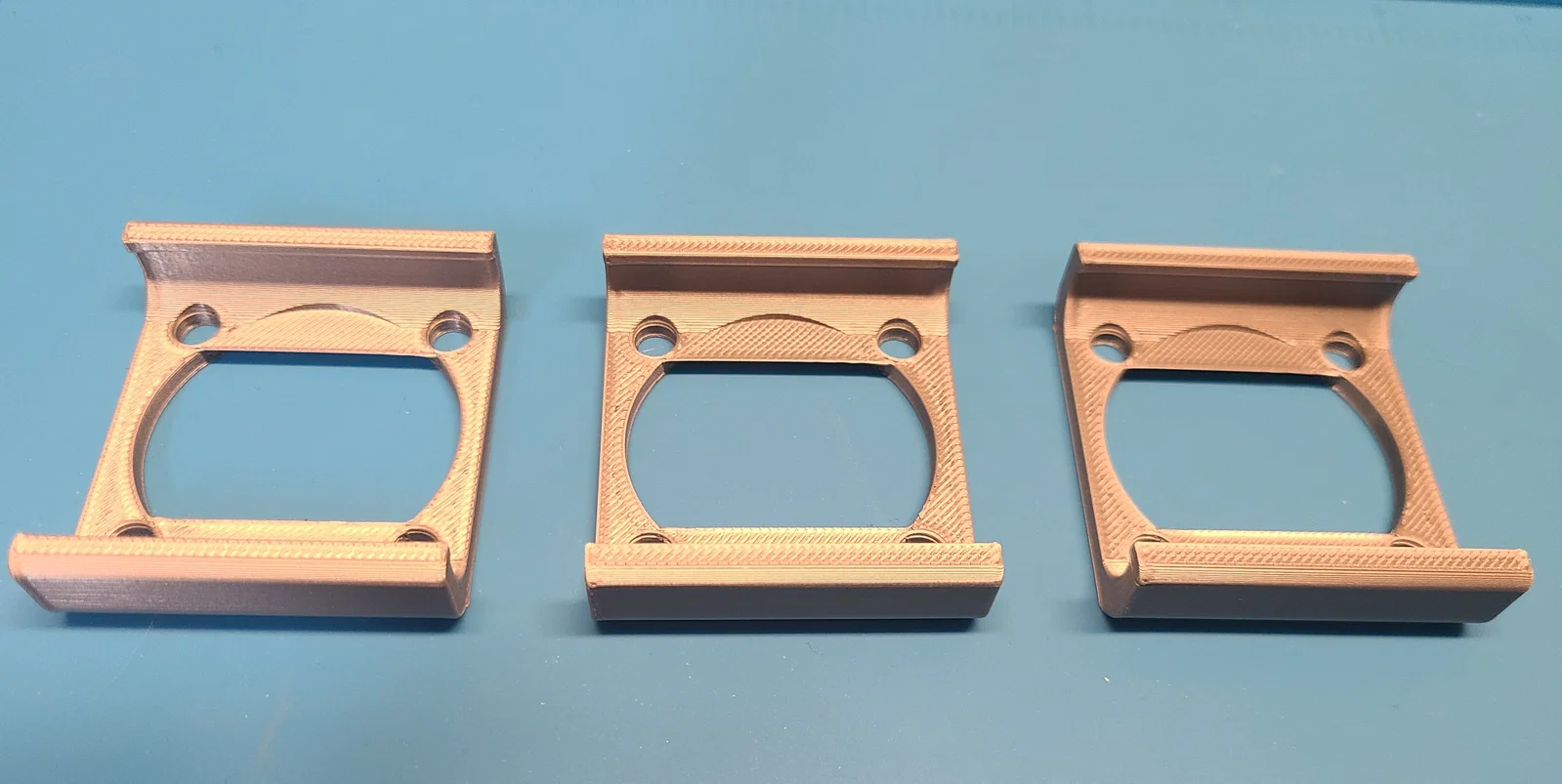

• Có 3 print profile với layer height 0.16mm, tùy theo số lượng quạt bạn muốn cấu hình. Không in ở layer height 0.20mm.

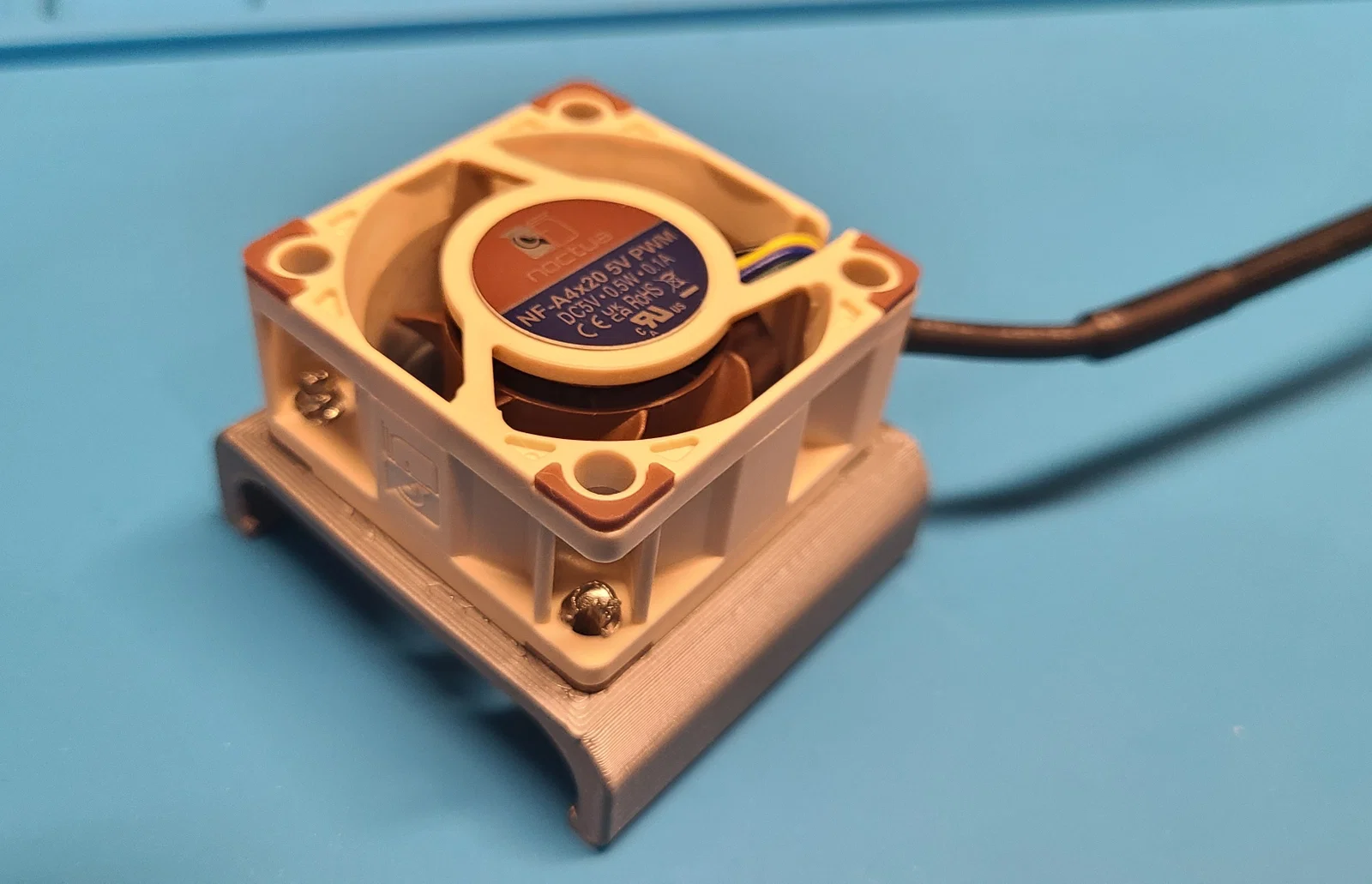

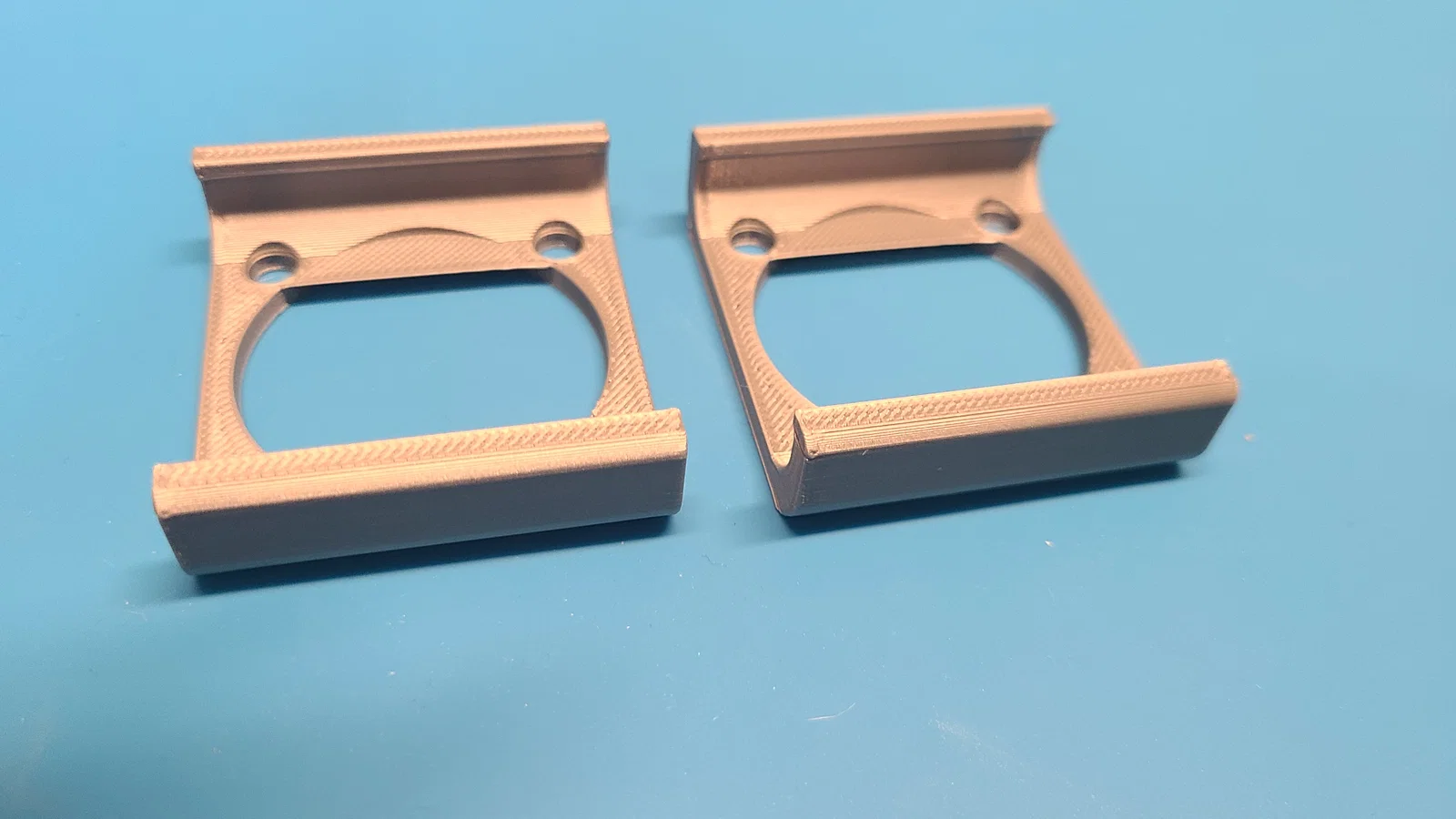

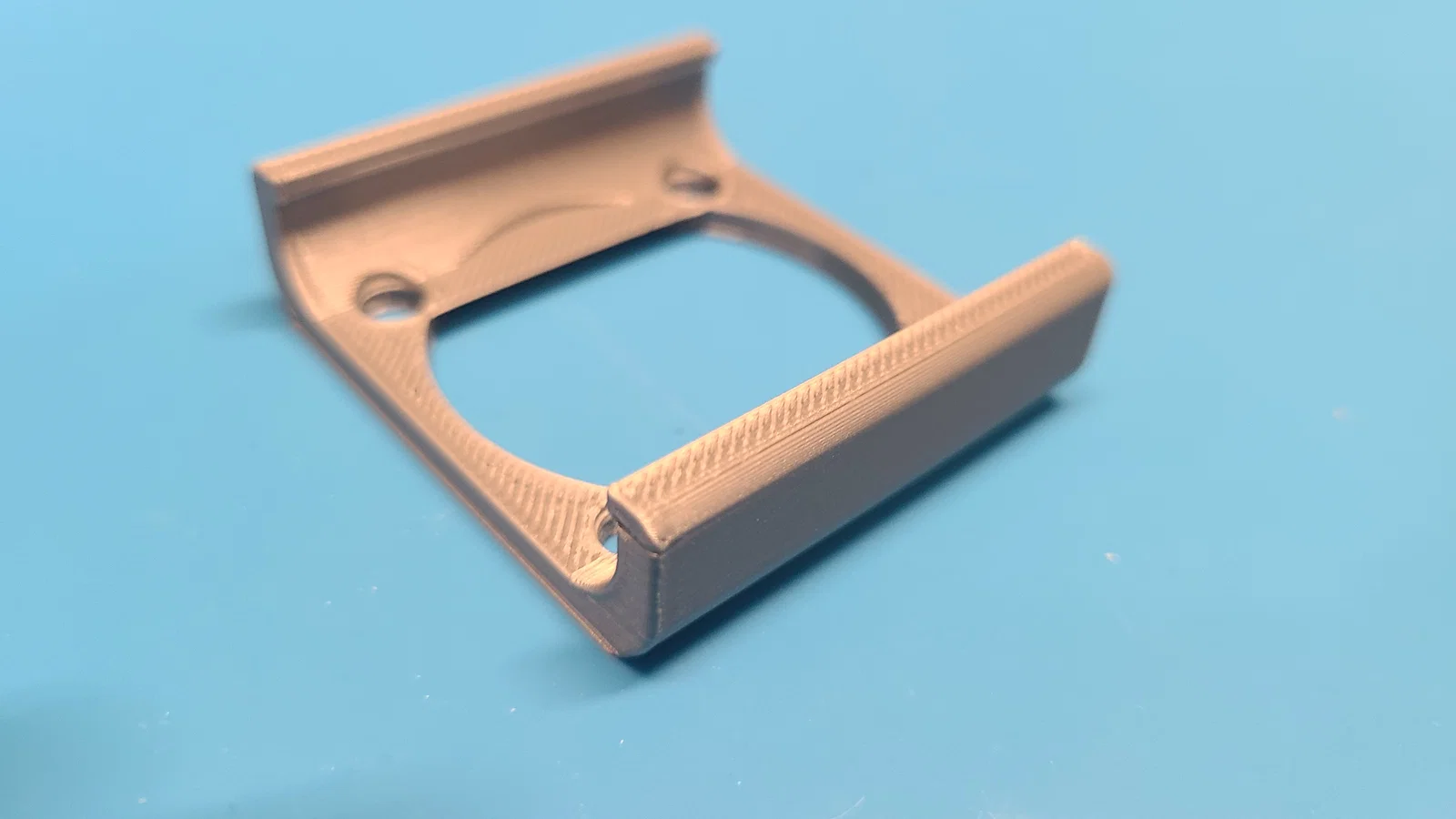

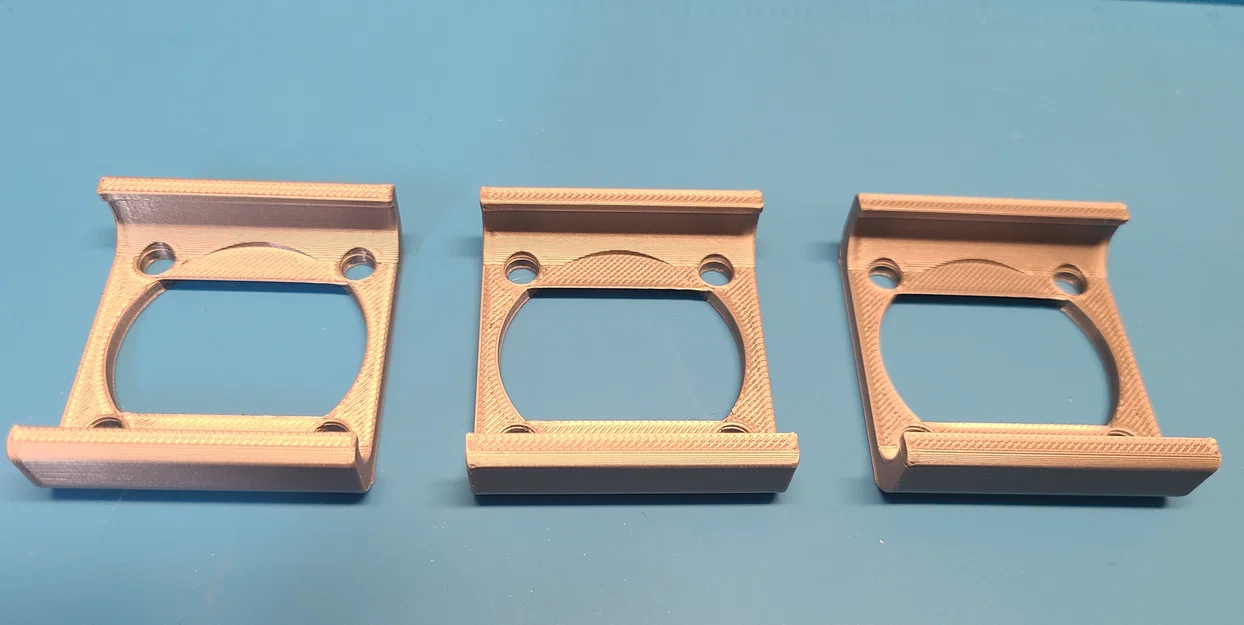

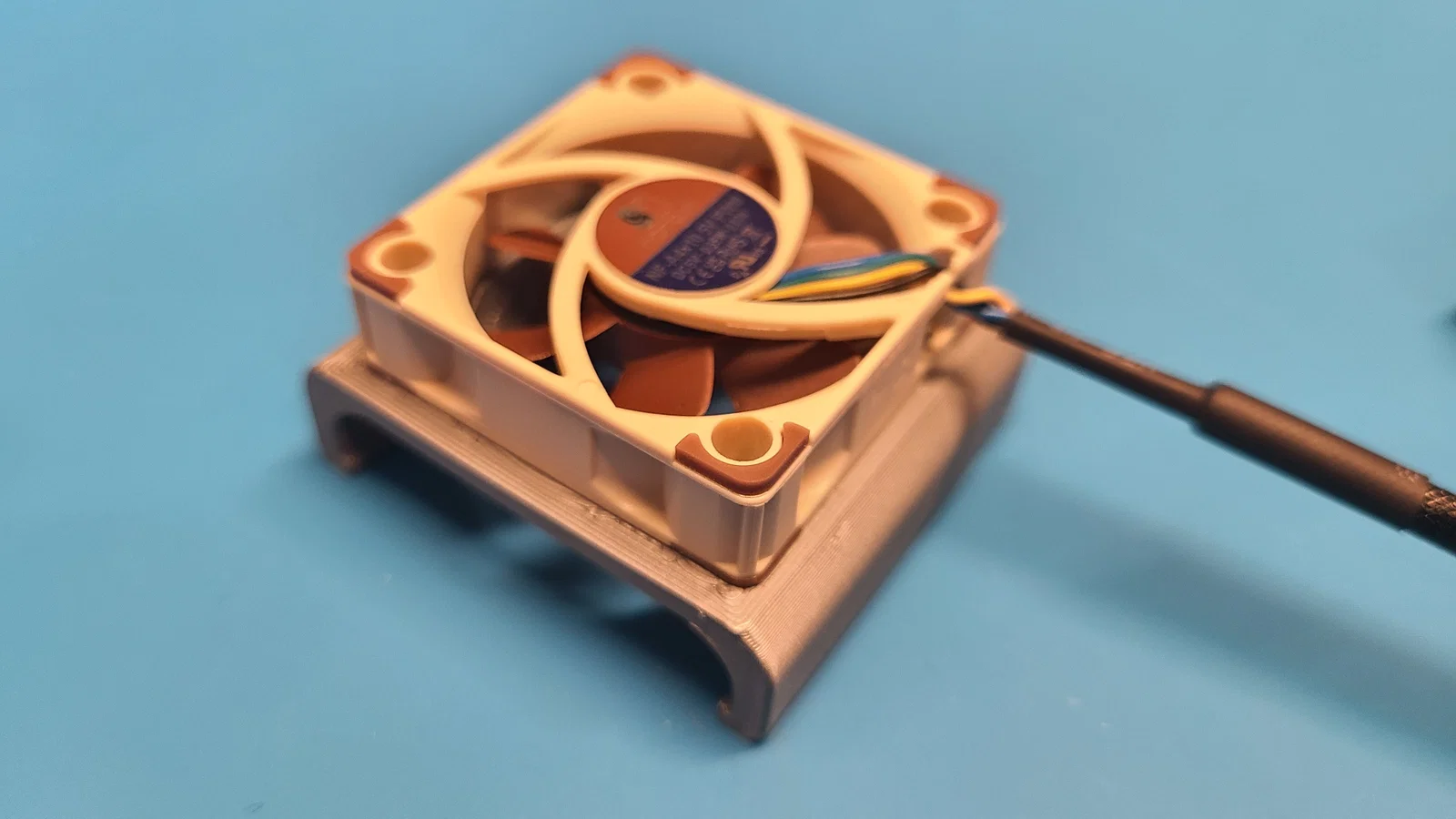

1. In xong thì đặt quạt lên bề mặt phẳng của clip/fan mount
2. Đảm bảo chiều exhaust thổi ra xa khỏi máy in (thổi ra xa khỏi phần chữ C của chi tiết). Tuy vậy cũng có thể dùng như quạt intake mà khả năng cao không vấn đề gì do lỗ thông gió trên A1 khá nhỏ.

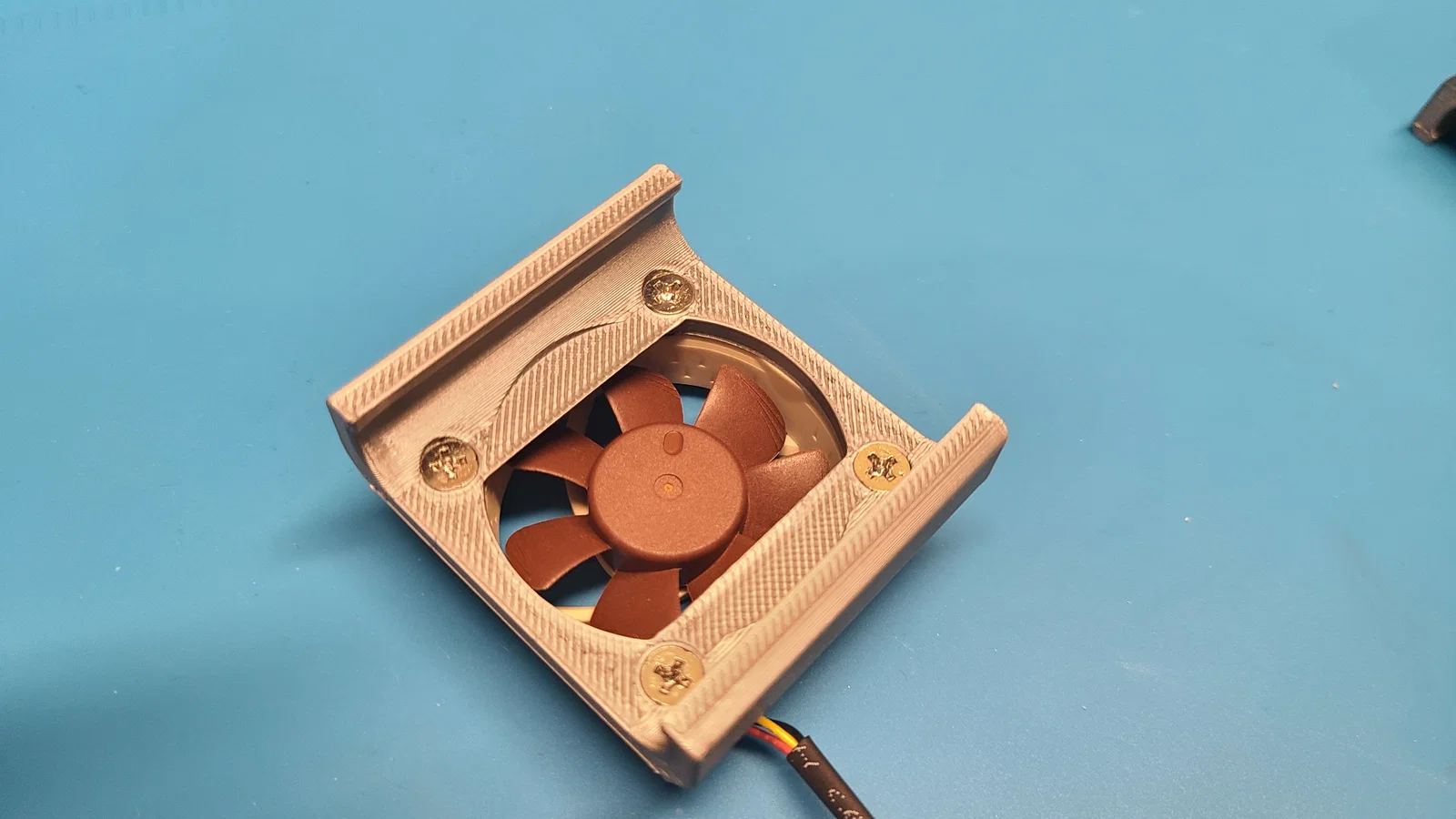

3. Bắt (4) vít theo hình chữ Z và siết đều tay

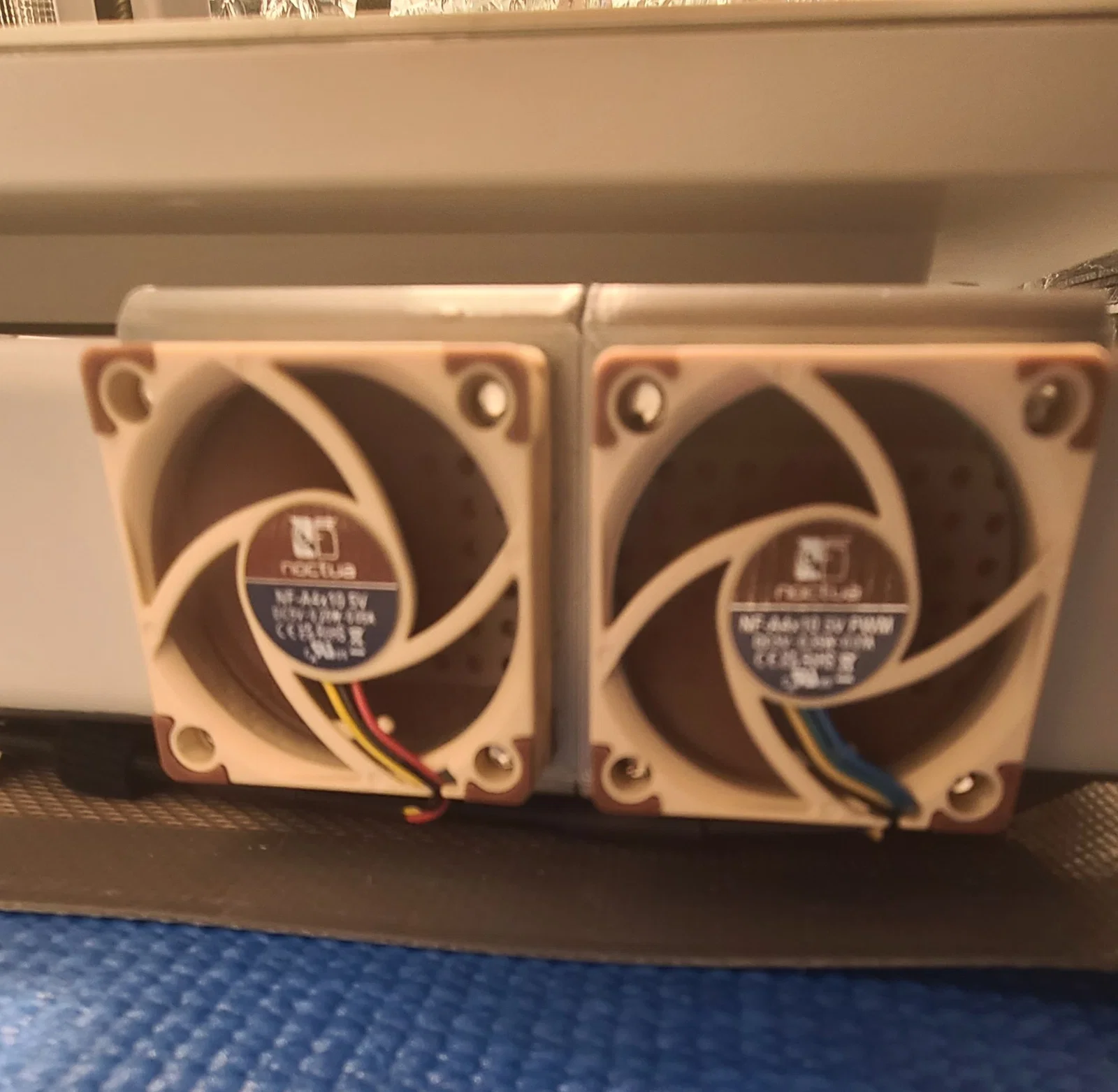

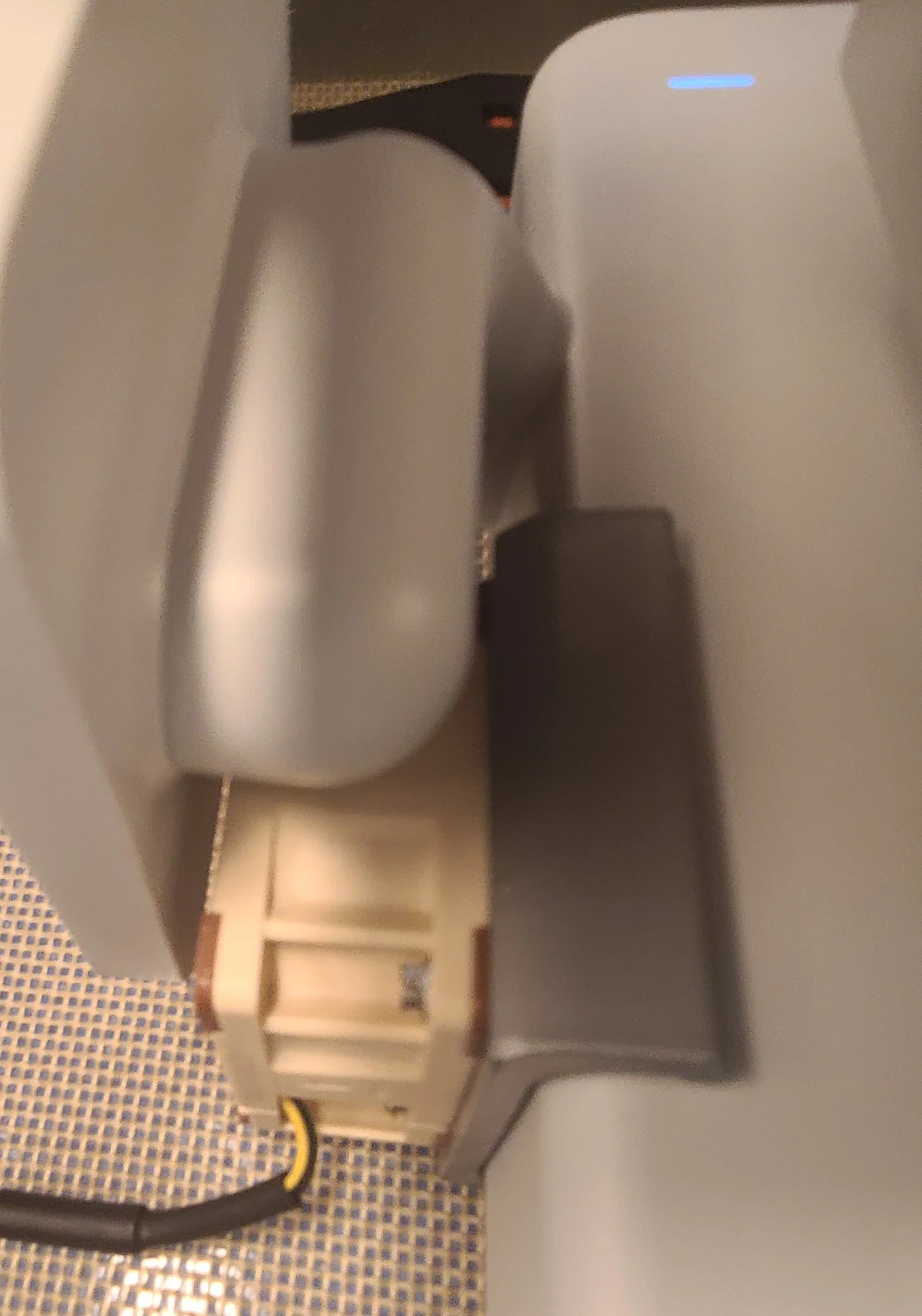

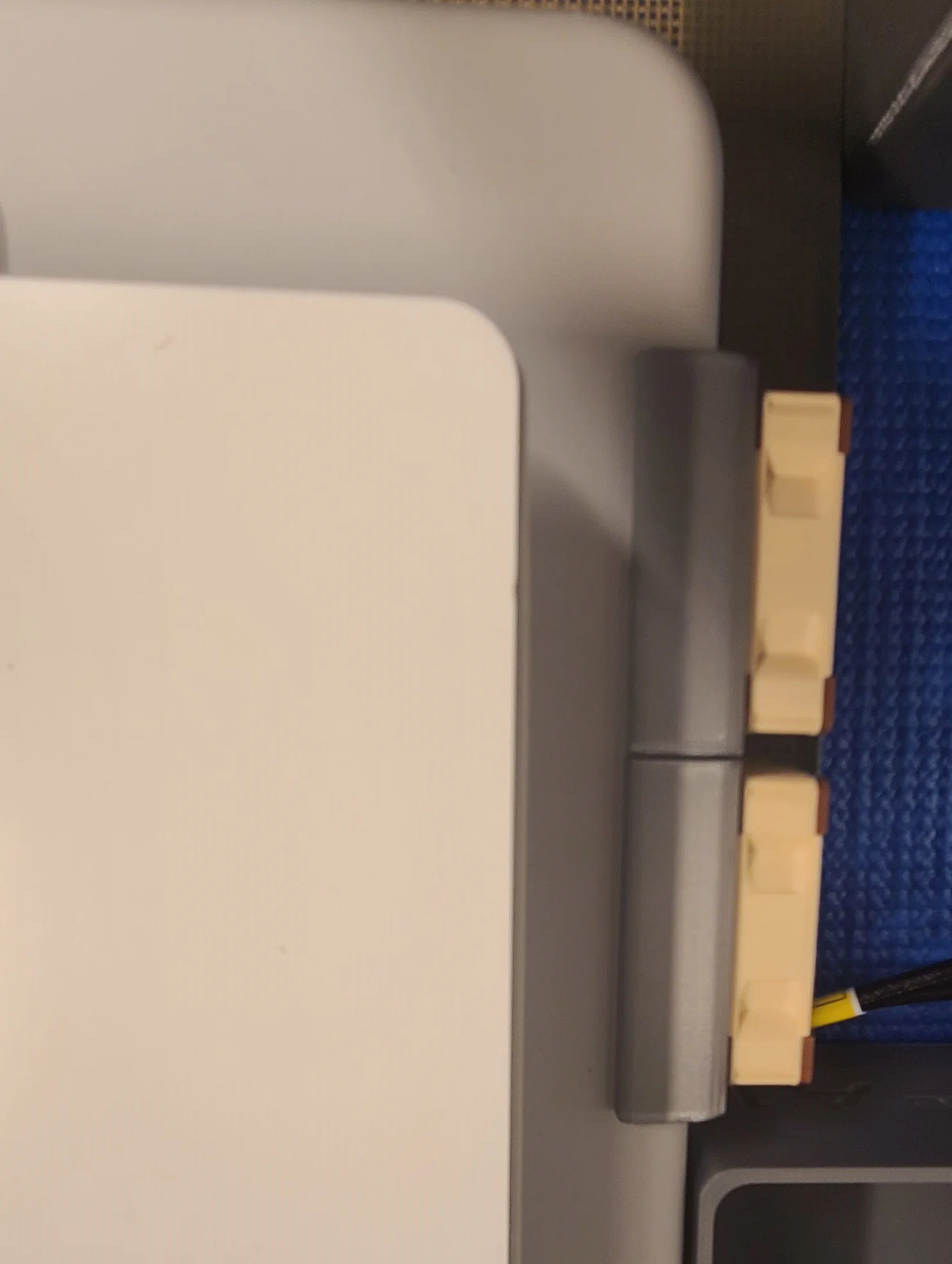

4. Gắn fan mount clip vào máy in là xong!
5. Tùy chọn – Nếu bạn muốn thêm nắp trang trí, sẽ có nhiều print profile cho cover: multicolor, single color, và cover không có grill, tất cả đều tương thích với fan mount clip.

Ghi chú Print Profile:

Nozzle: Gợi ý nozzle 0.4mm để fit chính xác
Wall Loops: 5 wall loops với nozzle 0.4mm; không khuyến nghị nozzle 0.6mm vì độ bám lớp (layer adhesion) giảm.
Layer Height: Gợi ý 0.16 để tối đa độ bền và giảm overhangs (mặc định 0.16mm)
Infill: 30% gyroid
Brim: Mặc định brim 5mm; mình vẫn in thành công mà không cần brim.
Material: PETG; PLA có lẽ vẫn ổn, nhưng khuyên PETG cho chi tiết chức năng gần bed của máy in.
Color: Màu nào cũng được
Print Orientation: In với phần phẳng của chi tiết nằm trên print bed.
Supports: Không cần
3d Printers: Nên in được trên hầu hết mọi máy in.
Filament amount required: 8.37g cho mỗi chi tiết
