Ngàm gắn rail yên Topeak QuickClick (Topeak QuickClick Saddle Rail Mount)

Cập nhật 2024-05-20: xem mẫu cải tiến

Ngàm gắn tương đối “cố định lâu dài” lên phần rail yên phía sau cho các túi yên tương thích Topeak QuickClick.

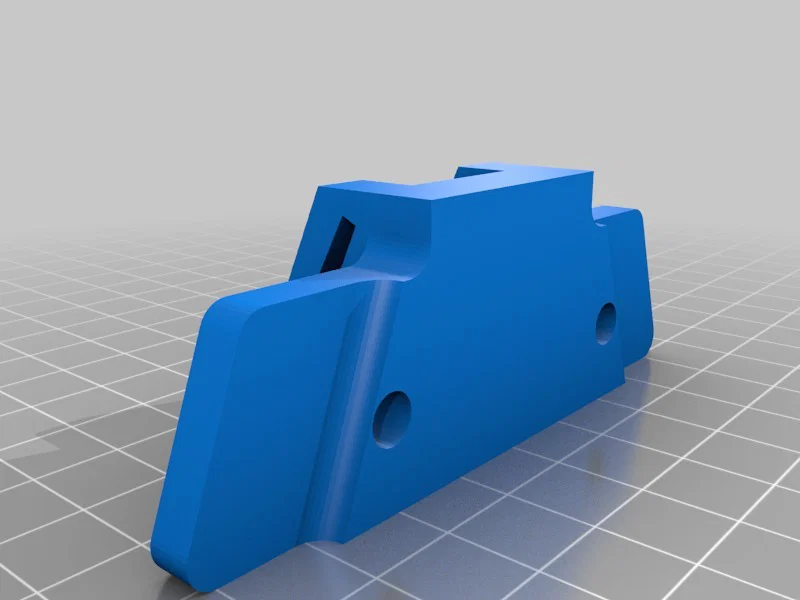

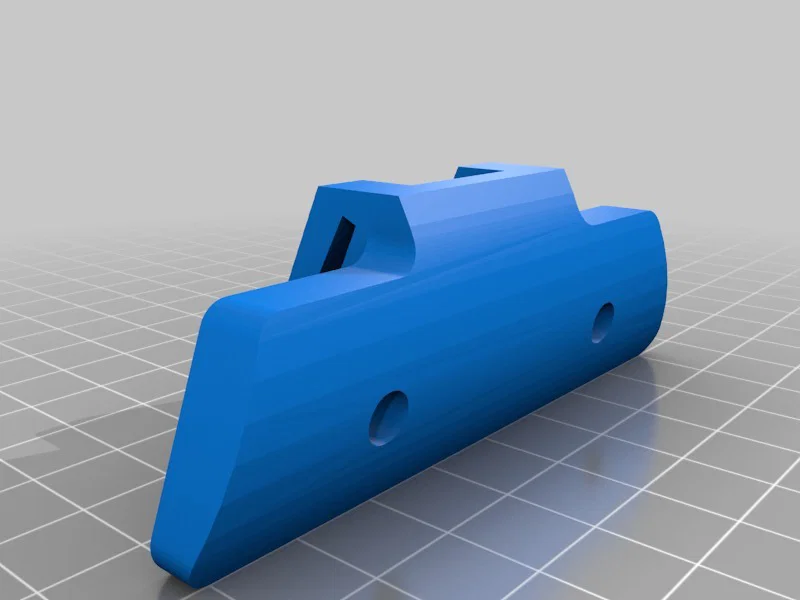

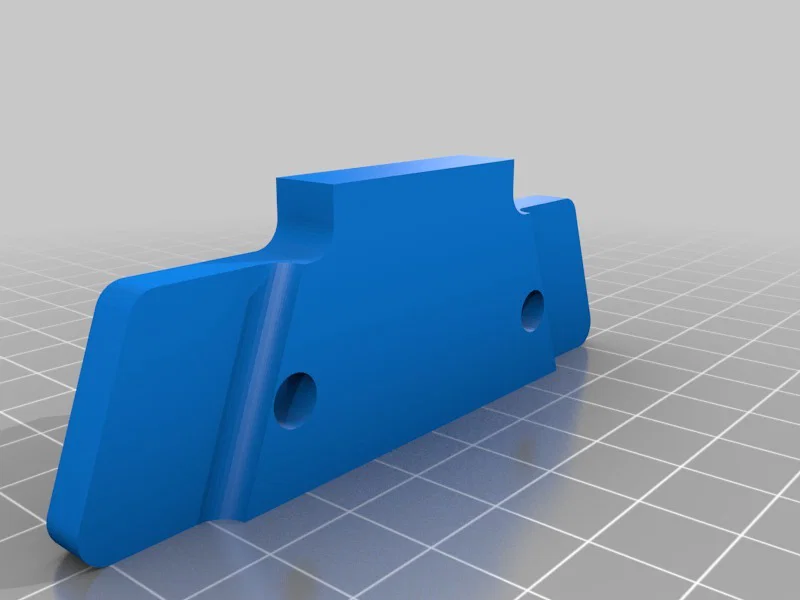

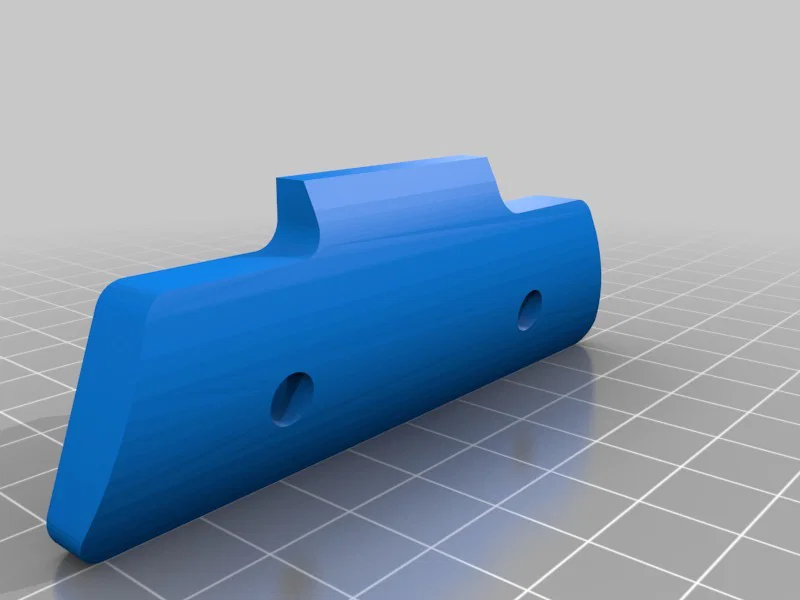

Mình làm 2 phiên bản: một bản phẳng (thiết kế gốc) và một bản tròn để bạn có thể trượt cả cụm ngàm dọc theo rail nhằm tìm vị trí lý tưởng.

Mình cũng up file Base.sldprt dạng trần để ai muốn tuỳ biến phần extrude của bản plate 2-bu lông thì dùng.

Cách mình thiết kế

Kích thước quan trọng:

• Bề rộng đầu lớn của rãnh: 3.32 mm
• Bề rộng đầu nhỏ của rãnh: 1.78 mm
• Độ sâu rãnh: 2.90 mm

Mình scale các kích thước này lên 115%.

Lỗ bắt bu lông M5 được khoét bậc (counterbore), nhưng chỉ sâu bằng một nửa độ sâu gốc 4 mm, vì độ dày ở đây rất quan trọng để tránh chi tiết bị nứt/gãy do lực siết của bu lông. Chủ yếu là để định vị bu lông, nhưng nó cũng giúp mũi lục giác chuẩn 1/4" (5 mm hex bit) với tới được mà không bị thân rail cấn trước.

Mình quyết định không thêm cái “locating stub” trên chi tiết gốc (gần như không thấy trong hình bên dưới — nó nằm giữa hai bu lông), vì ý tưởng là bạn in nhiều cái và để luôn trên xe đạp của bạn. Nên bạn chấp nhận việc lắp lần đầu hơi lỉnh kỉnh hơn một chút. Cách này cũng giúp khỏi phải in thêm support.

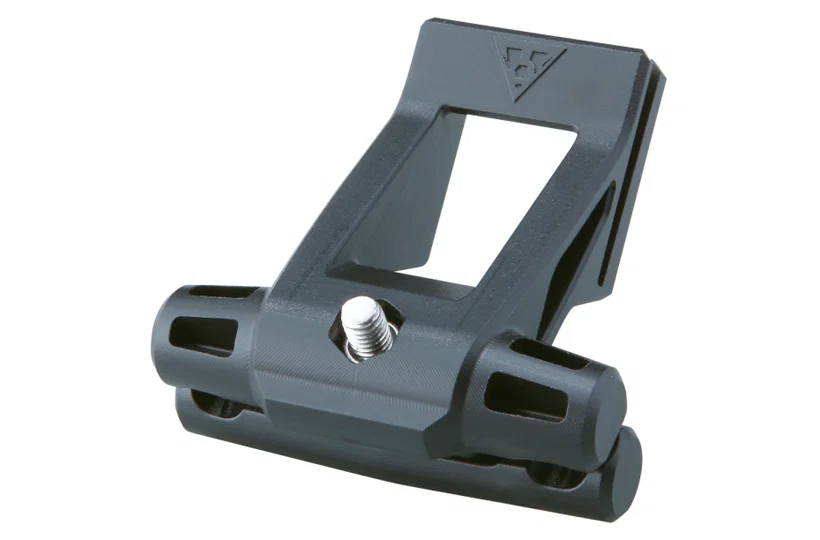

Mình biết ngoài kia có ít nhất 2 biến thể của ngàm: kiểu phẳng như hình ngay bên dưới và kiểu tròn trong phần Compatibility. Mình chỉ có bản kiểu phẳng, nên mình dùng bản đó để dựng trong SW. Mình nghĩ cả hai đều gọi là QuickClick. Mình đoán mình đang có bản đời cũ và giờ họ đã chuyển sang kiểu tròn (xem phía dưới).

Mình tìm hoài mà không thấy kiểu phẳng trên website Topeak (21 Feb 17).

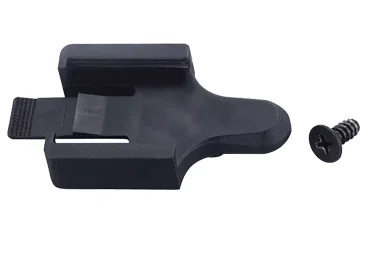

Kiểu ngàm gốc.

Lắp ráp & Hướng dẫn

Bộ ốc gốc đi kèm gồm:

• x2 bu lông M5 x 16 mm

Bạn nên bổ sung:

• x2 tán hãm M5 (đường tròn nội tiếp xác định: 7.92 mm)

Có thể bạn sẽ cần bu lông dài hơn tuỳ theo đường kính rail yên của bạn. Mình nghĩ cứ lấy dài hơn cho chắc.

In hoặc bộ chi tiết FLAT hoặc bộ chi tiết ROUND. Bạn sẽ cần base và plate. Tán hãm nằm lọt trong plate. Hai “cánh” rộng hướng lên trên.

Tương thích (Compatibility)

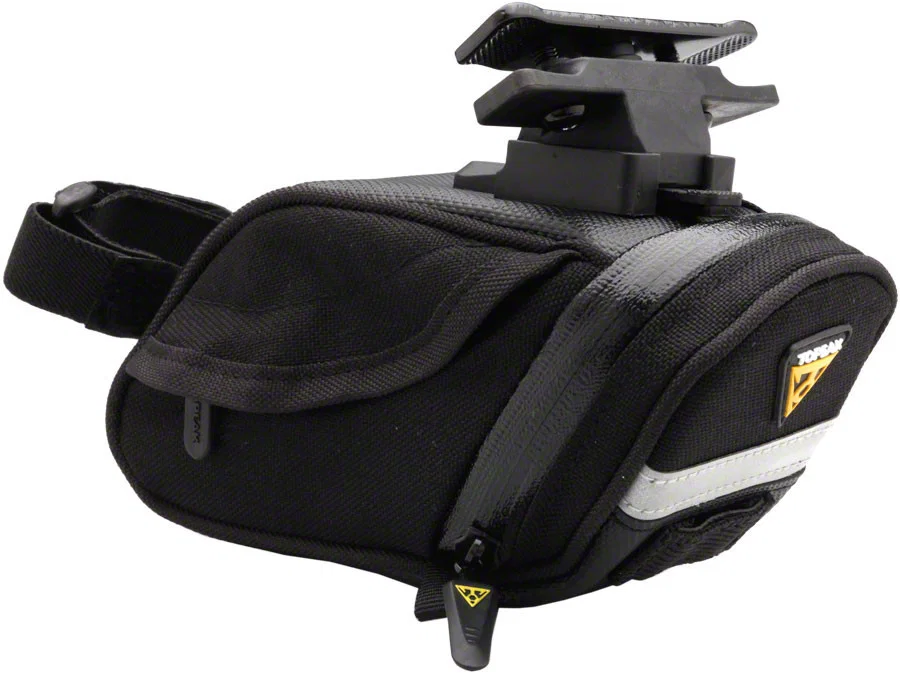

Cái clip (trên túi) của bạn nên trông như vầy.

Mình không chắc 100%, nhưng mình nghĩ túi dùng kiểu ngàm như vầy cũng sẽ chạy được.

Dự định (Future)

• các biến thể có góc nghiêng; mình gặp vấn đề nhất là khi yên đẩy quá về phía trước, làm túi phải bẻ cong nhiều mới theo được góc giữa rail và cọc yên

Cập nhật (Updates)

24 Feb 17: Mình mới gắn thử một cái. Gần như mọi thứ chuẩn ngay lần đầu. Rãnh vừa khít, nhưng phần độ dày thành ở chỗ clip thực sự “búng” vào vị trí lại hơi dày. Mình dùng dao gọt mỏng bớt một chút. Mình cũng khuyên là nên đẩy thủ công phần “snap” (trên túi) lên thêm để nó chắc hơn, kể cả khi bạn đã nghe tiếng “click”. Mình in cả hai món theo cách không cần support. Mình cần bu lông dài hơn 16 mm. Do hướng đặt in, chi tiết bị warping đủ để làm một cái hốc lục giác bị rộng quá. Mình quấn tán hãm bằng băng keo điện rồi vặn bu lông xuyên qua cho đến khi tán hãm nằm đúng trong plate. Siết khá chặt mà không có vấn đề gì.
