Cánh tay hệ thống chụp mạch để trình diễn

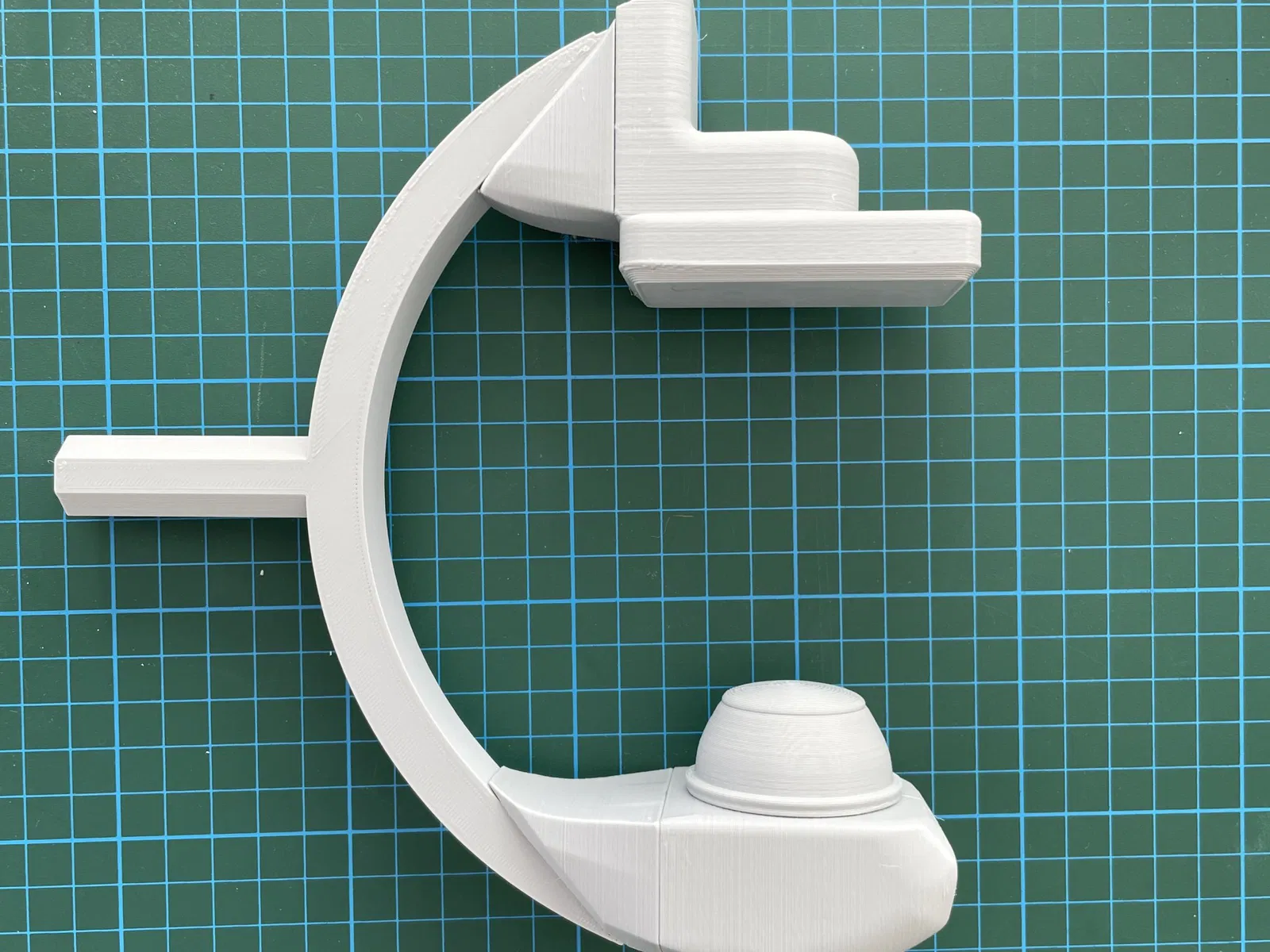

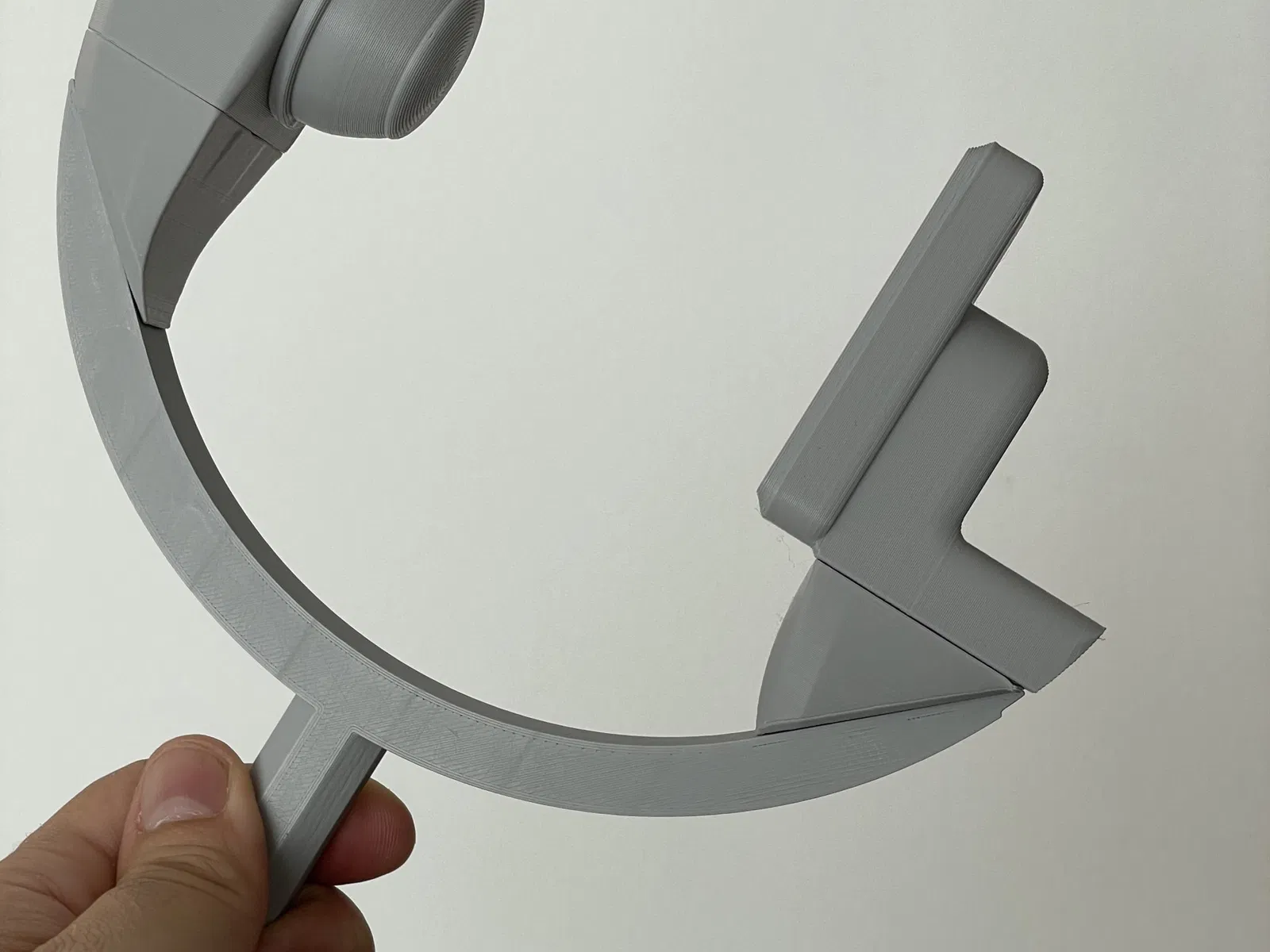

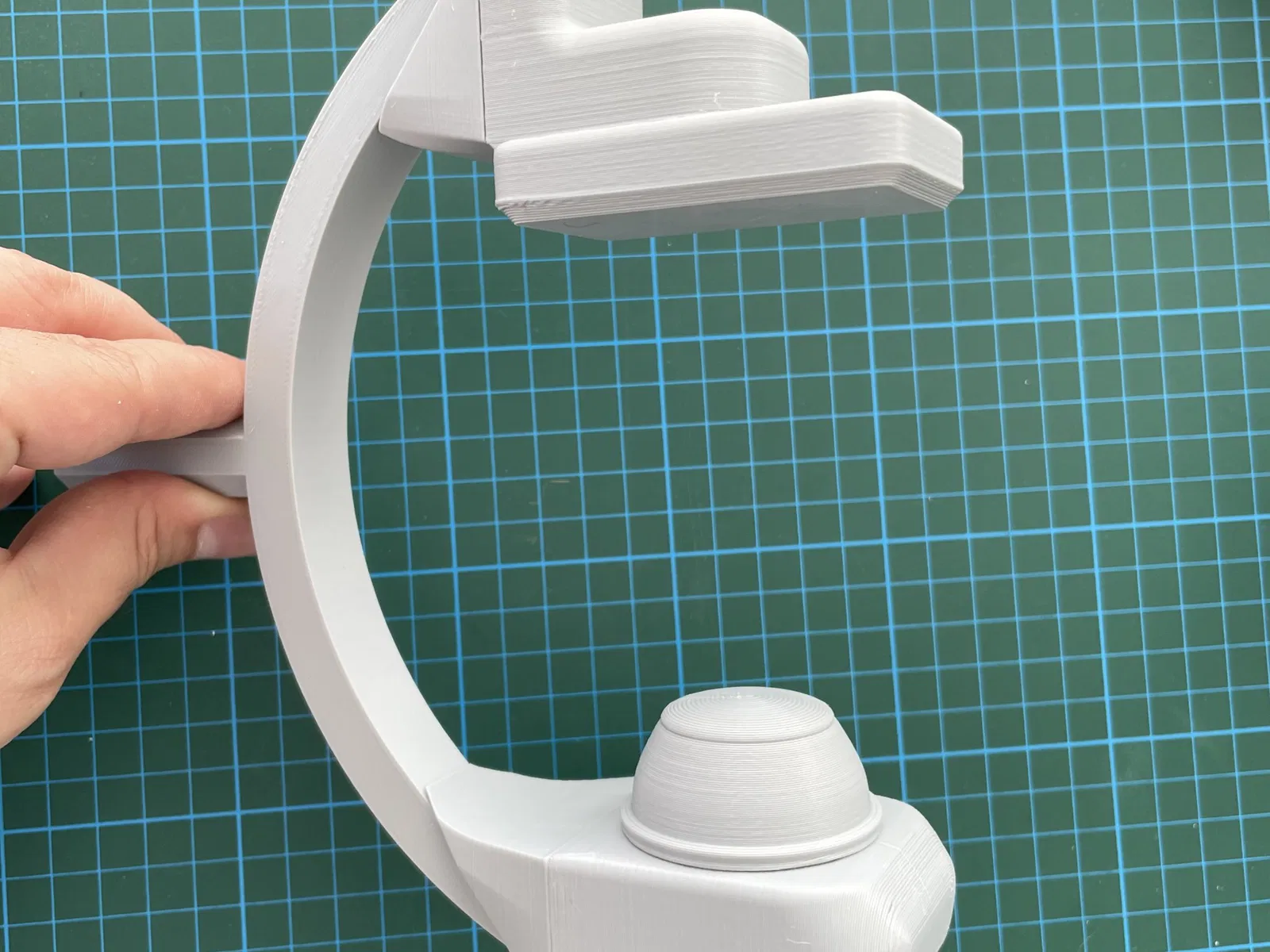

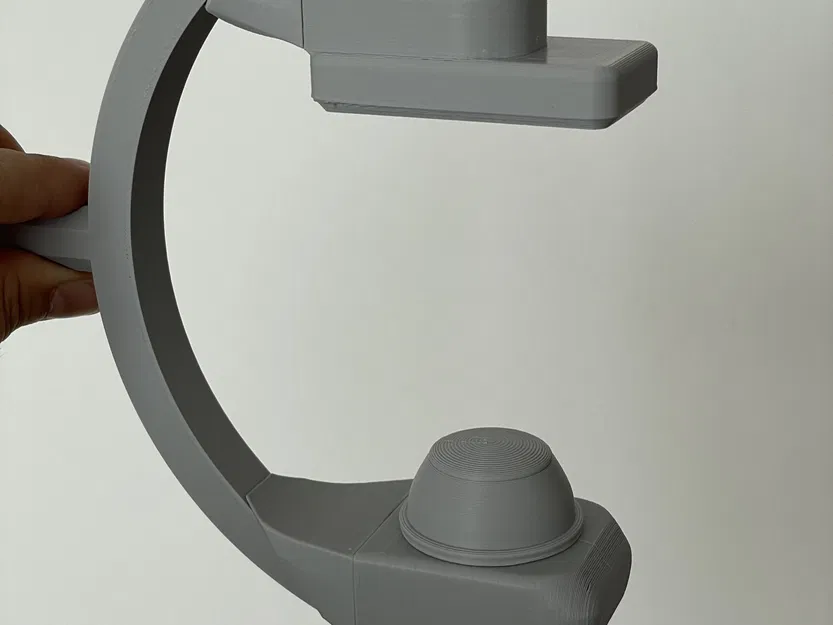

Tôi đã làm hệ thống tay Angiography này cho các đồng nghiệp sử dụng để trình diễn các chuyển động của tay.

Tôi đã in 4 lần, với một số thành công và một số thất bại ở một số bộ phận dẫn đến việc tôi phải tối ưu hóa nó.

Hướng dẫn và khuyến nghị tổng quát

• toàn bộ mô hình được cắt thành các phần có mặt phẳng có thể in mà không cần hỗ trợ.
• các phần chứa lỗ 4mm để giúp căn chỉnh khi dán các phần lại với nhau.
• In 10 đơn vị của phần “Pin x10”. Đây sẽ là các chốt được sử dụng trong các lỗ để cho phép căn chỉnh đúng.
• Có một tệp với tất cả các phần đã được định hướng đúng cho việc in.
• Có tệp 3mf và STL, tùy theo bạn thích.
• Kiểm tra độ dung sai của máy in của bạn cho thanh khóa, chốt và lỗ. Có thể cần phải làm thẳng các lỗ bằng mũi khoan 4mm, và/hoặc điều chỉnh thanh khóa bằng giấy nhám.
• Dán tất cả các phần bằng keo siêu dính (cyanoacrylate).
• Tôi đã in với chiều cao 0.2mm và cũng sử dụng chiều cao biến đổi 0.3-0.1mm. Cả hai kết quả đều tốt.
• Nếu sử dụng Prusaslicer với chiều cao lớp biến đổi tự động, nó sẽ giảm chiều cao lớp (tăng độ chi tiết) ở mỗi chiều cao lỗ. Điều này là không cần thiết. Đặt lại chiều cao lớp ở chiều cao lỗ về chiều cao lớp dày hơn và chỉ để lại các bề mặt và các phần tròn với chiều cao lớp chi tiết tăng lên.
• Tôi đã in bằng PLA. Nhưng các loại filament khác cũng nên ổn.

Xin vui lòng chia sẻ sản phẩm của bạn nếu bạn in nó :)
