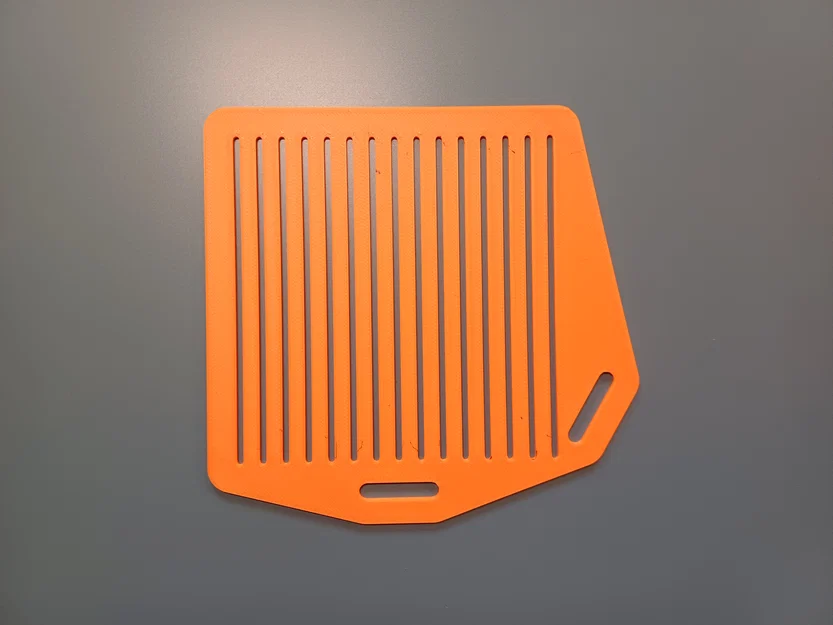

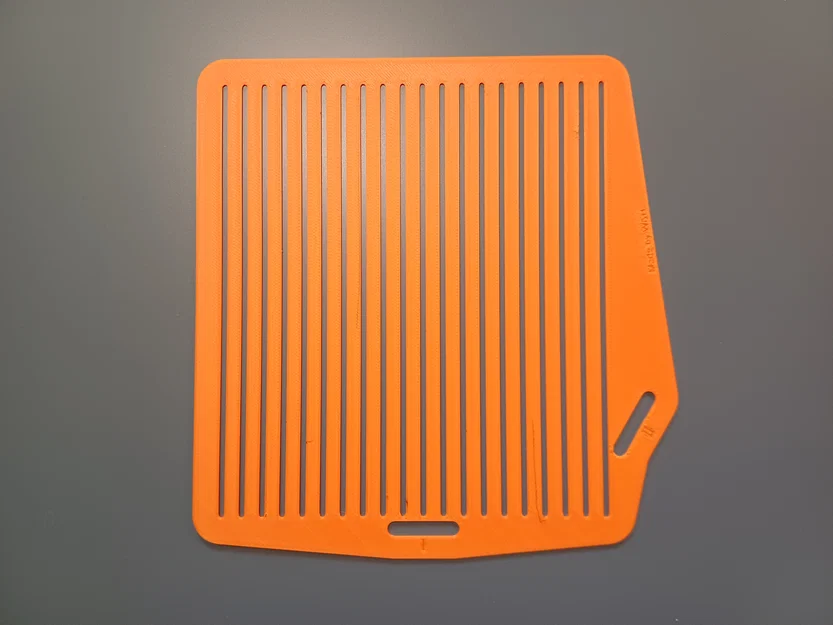

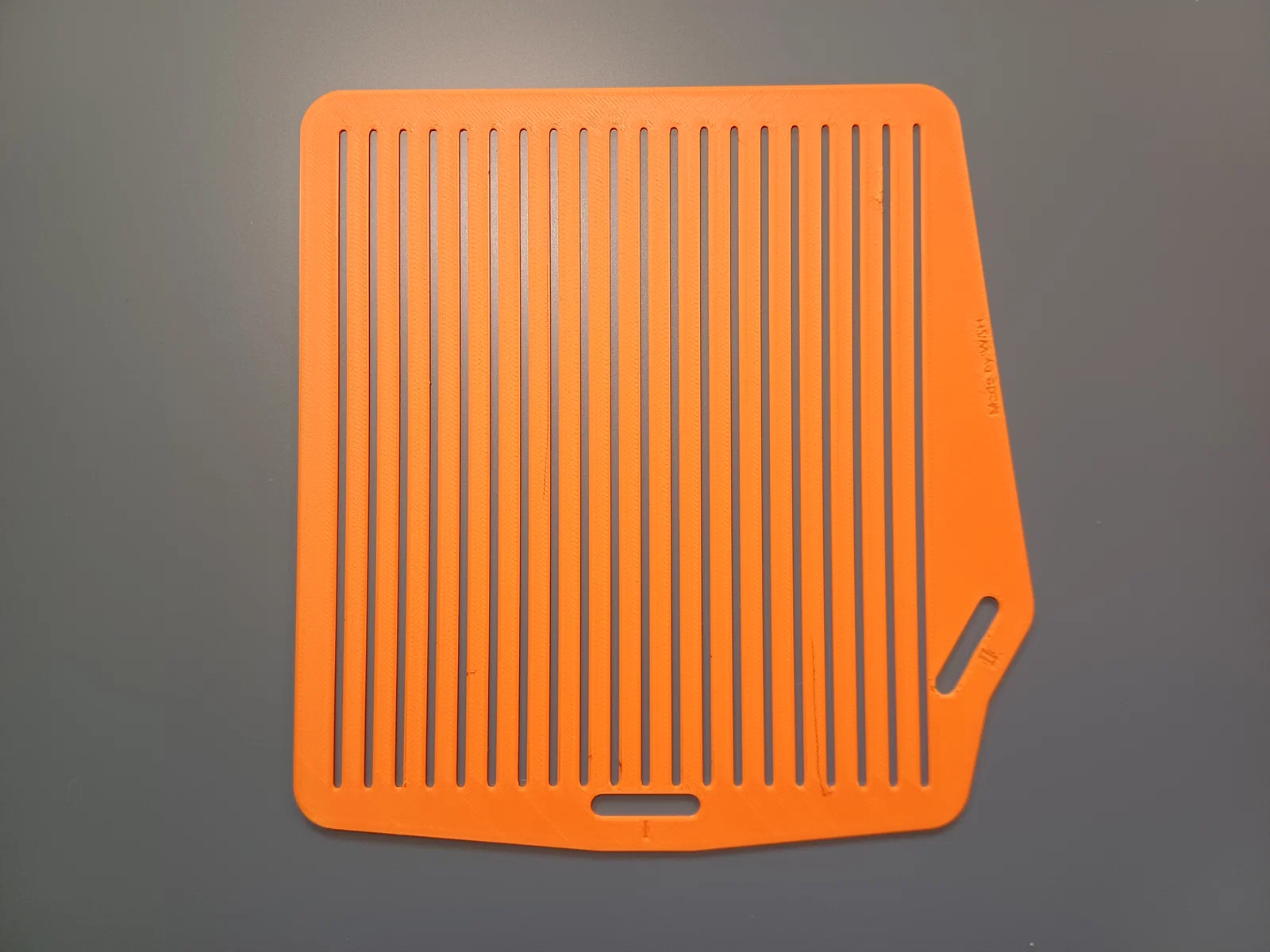

Template lưới isometric dễ dùng – parametric

Giới thiệu:

Mọi dự án hay ho đều bắt đầu từ một bản phác thảo. Một template vẽ lưới isometric là công cụ giúp bạn tạo các bản vẽ kỹ thuật chính xác (ví dụ phác thảo 3D model) và cả những tác phẩm mang tính nghệ thuật.

Lưới isometric là một kiểu bố trí các đường kẻ nghiêng 30 độ so với phương ngang, cho phép bạn hình dung vật thể 3 chiều trên bề mặt 2 chiều.

Cách dùng?

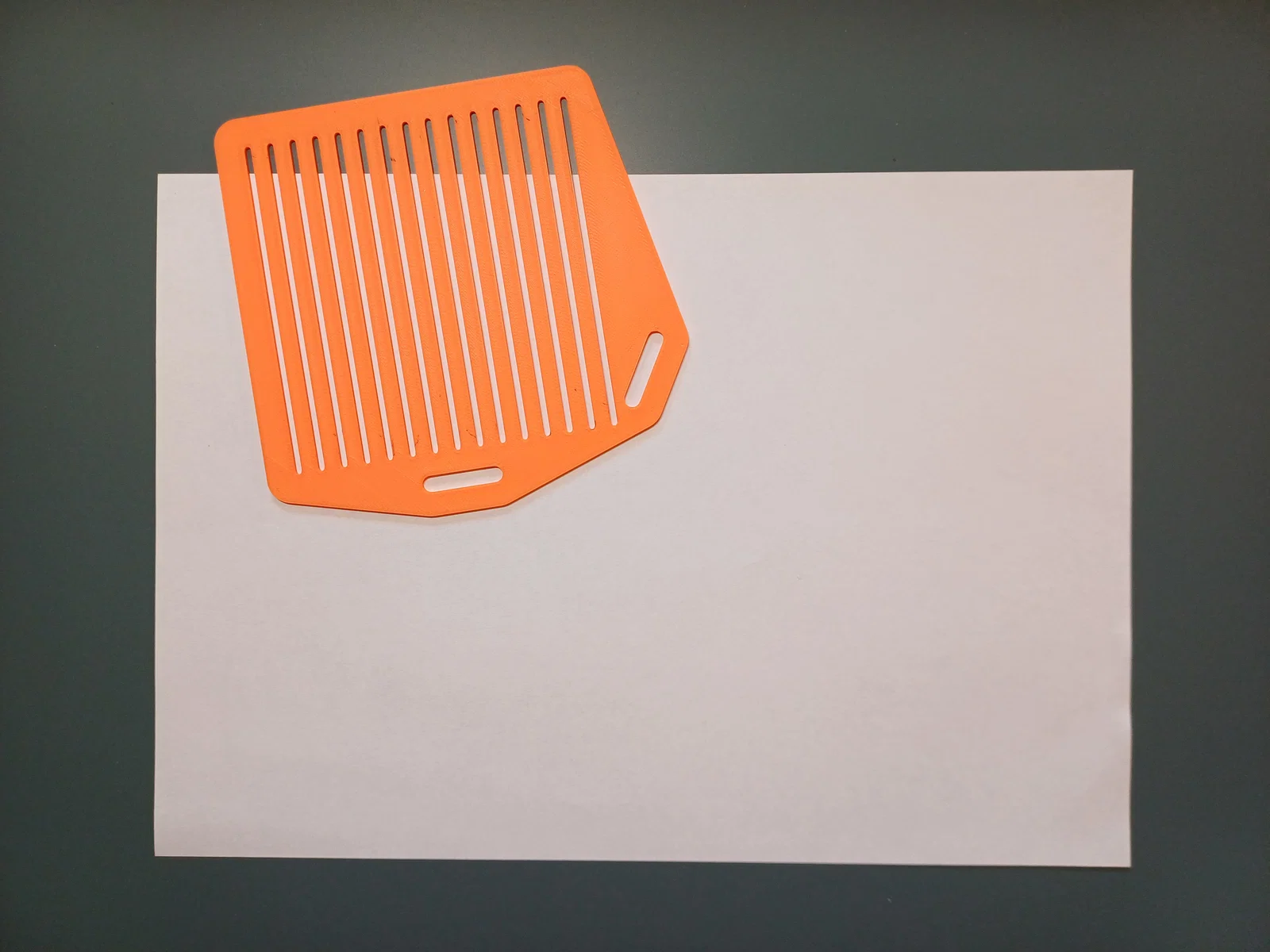

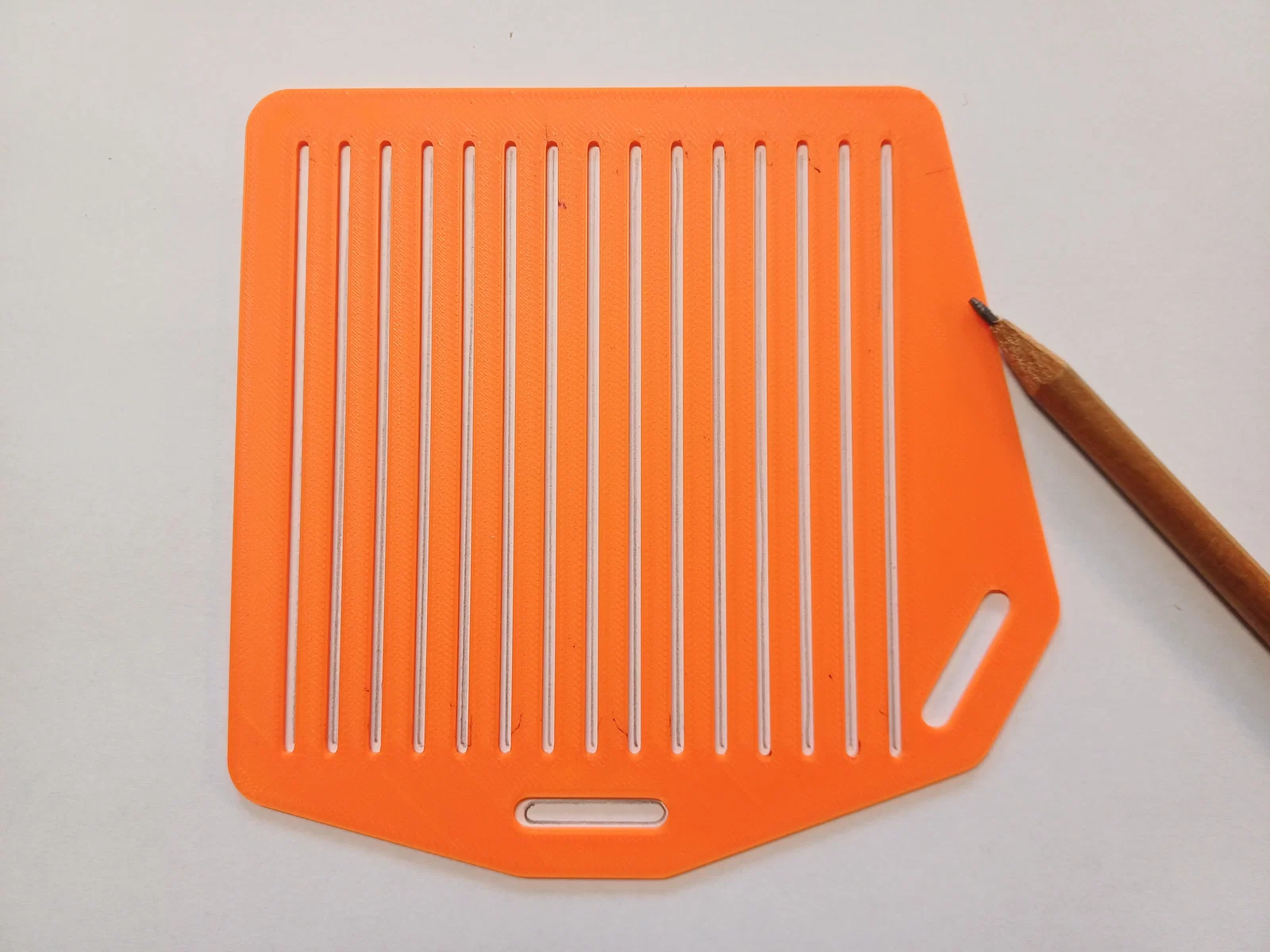

• Đặt template lên tờ giấy và viền theo khe căn chỉnh có số Ⅰ (xem hình 4 và 5);

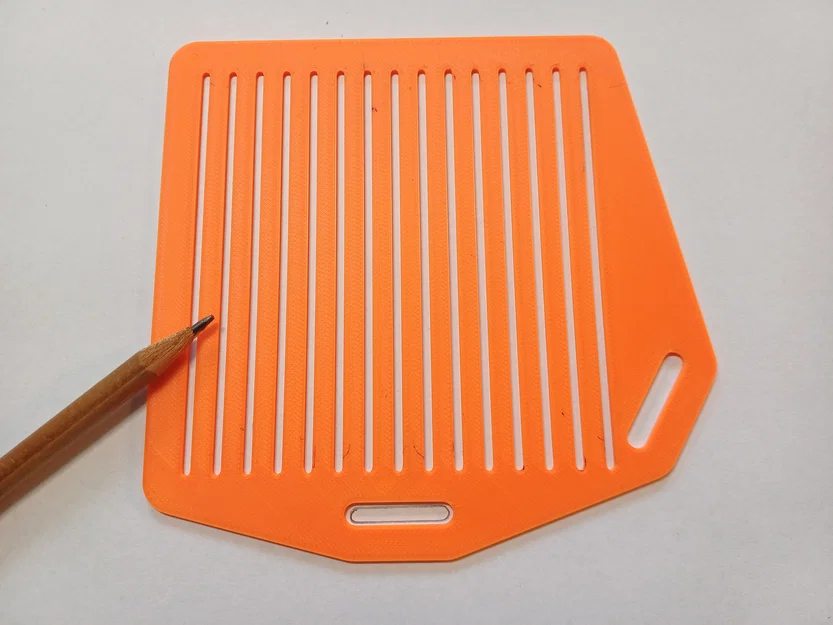

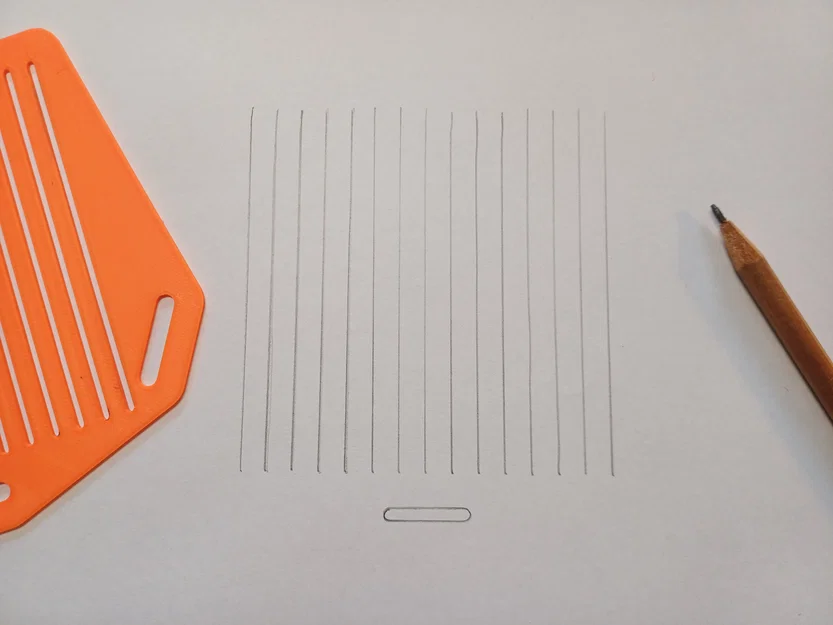

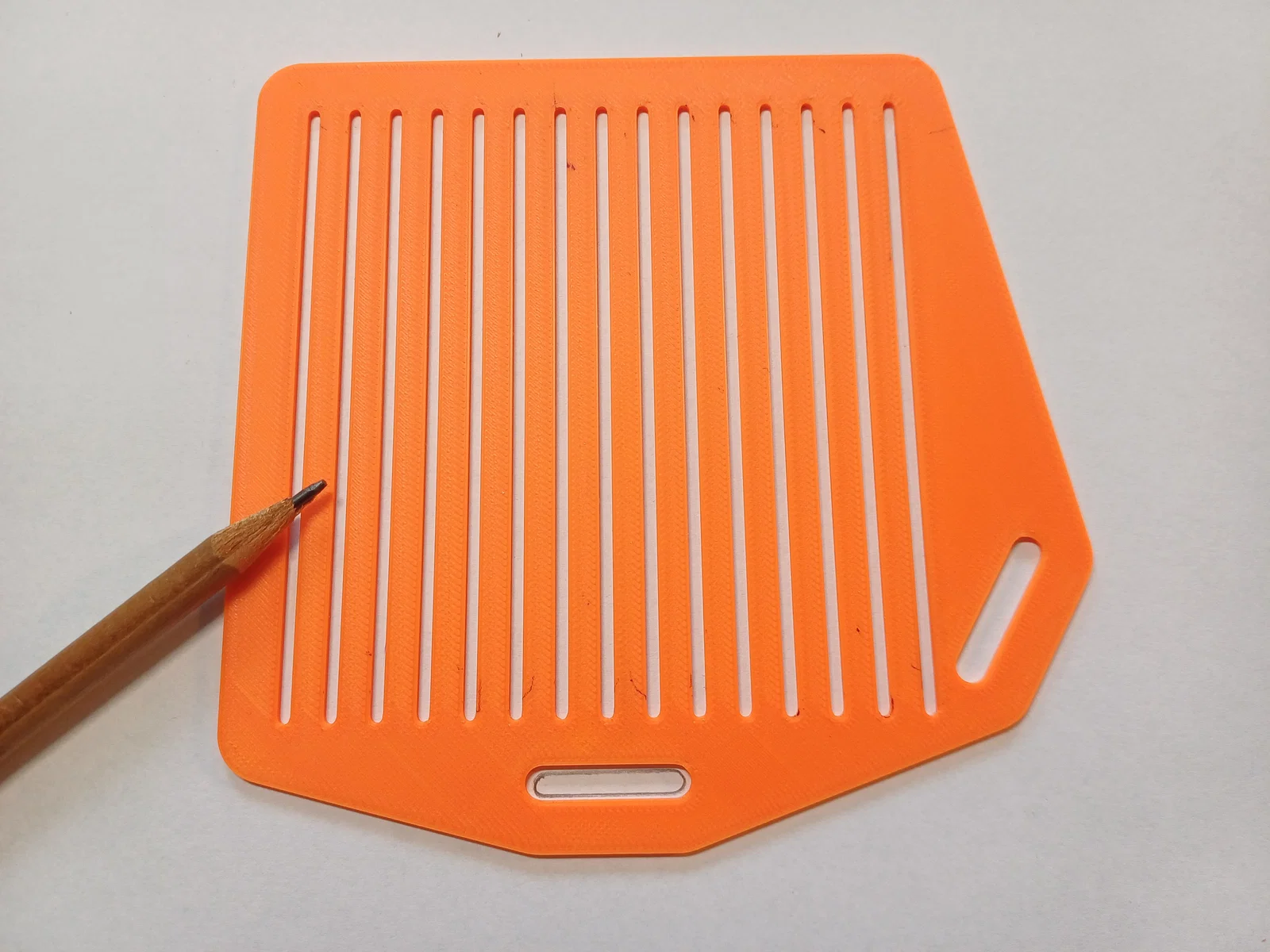

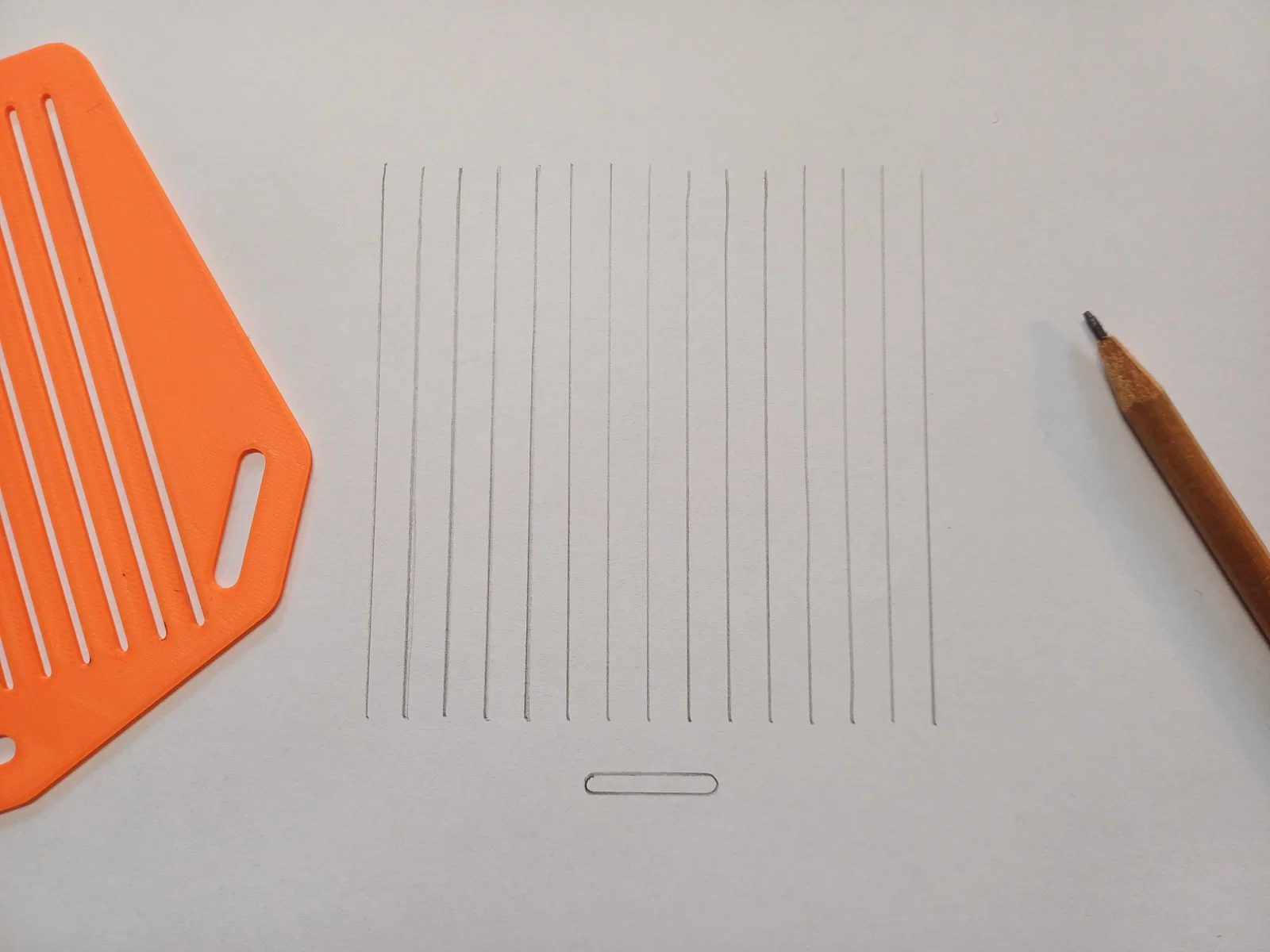

• Kẻ lại tất cả các đường (hình 6 và 7);

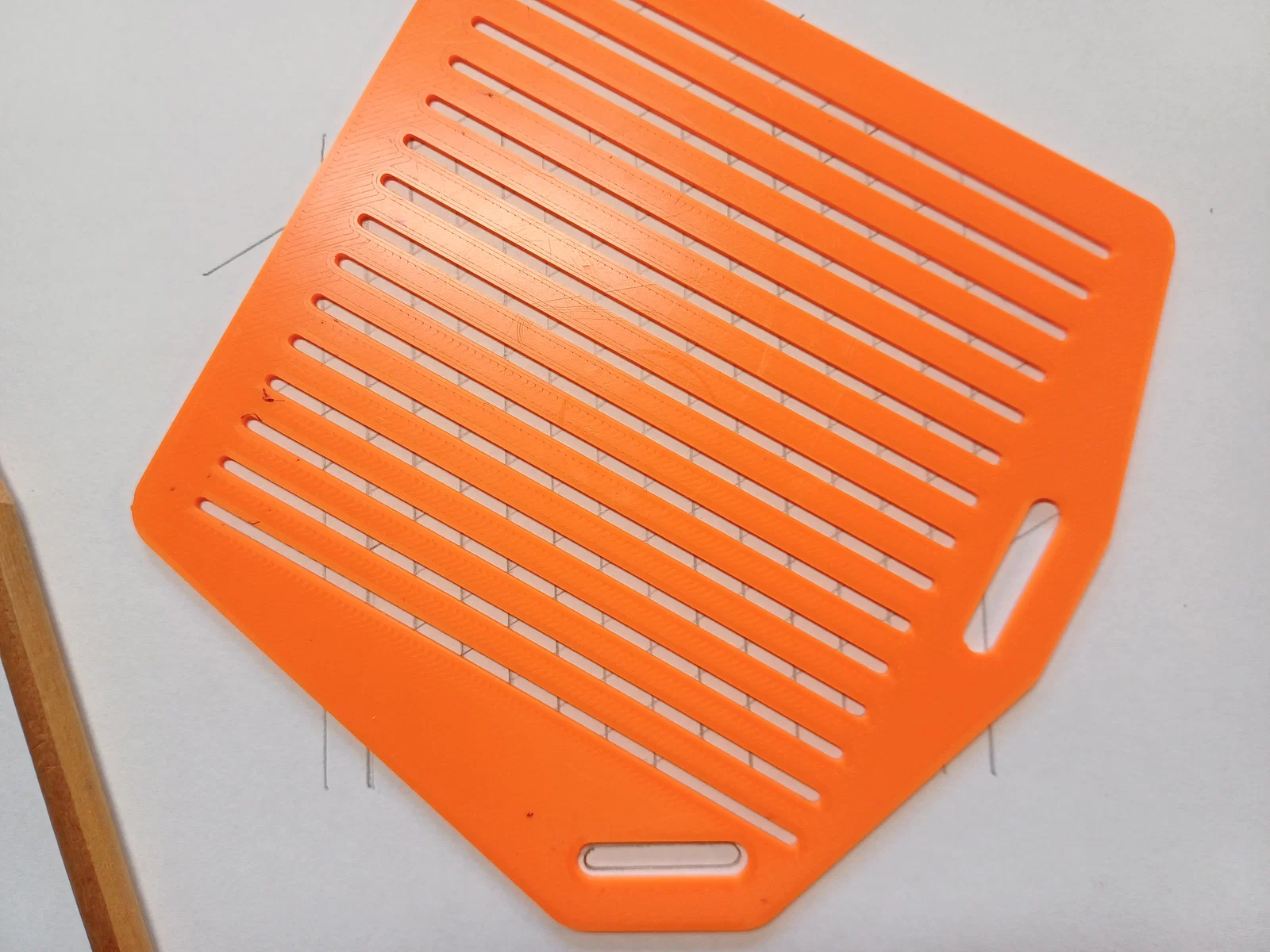

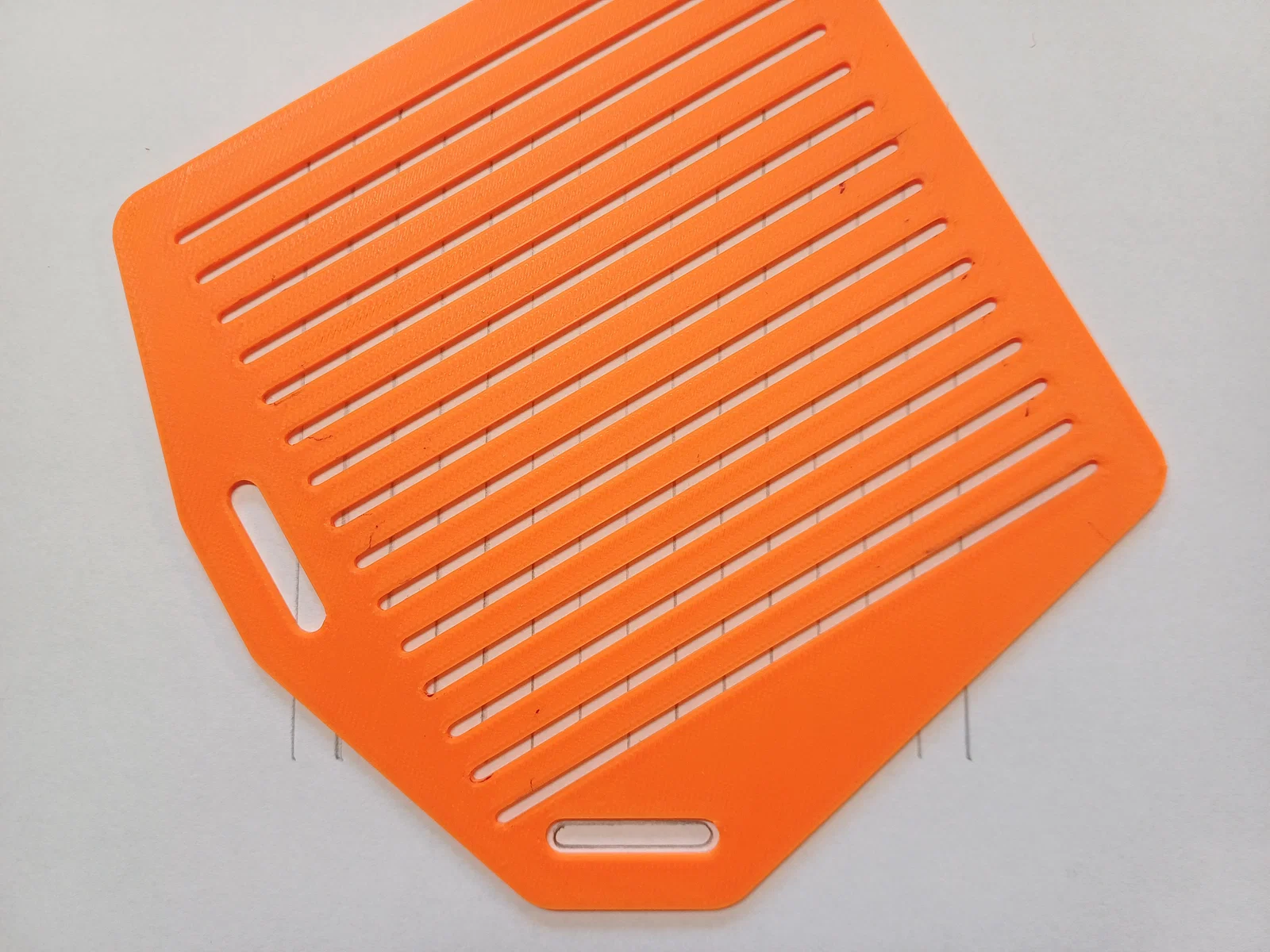

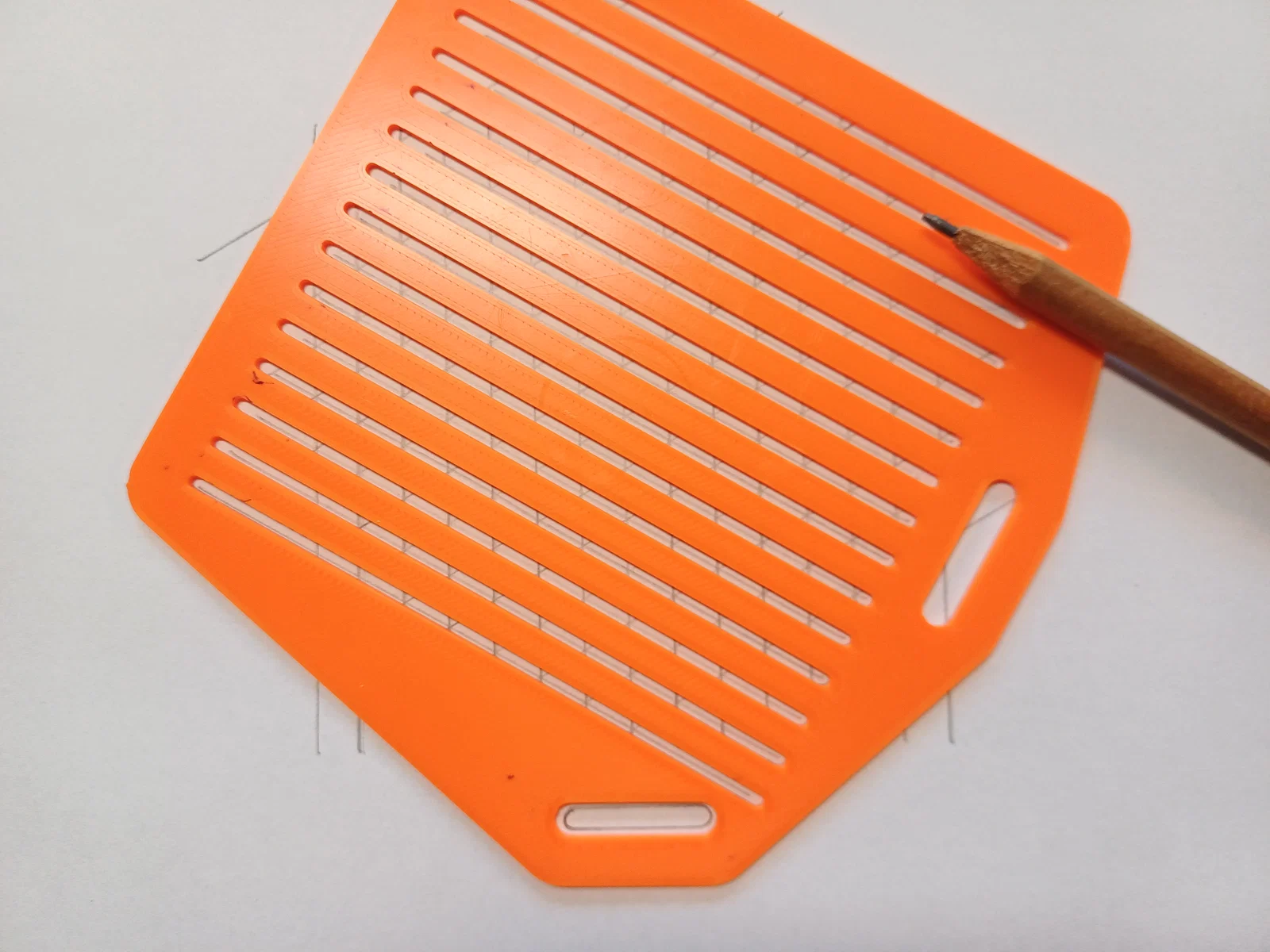

• Khi xong hướng thứ nhất, canh đường viền căn chỉnh vào khe có số Ⅱ (xem hình 8);

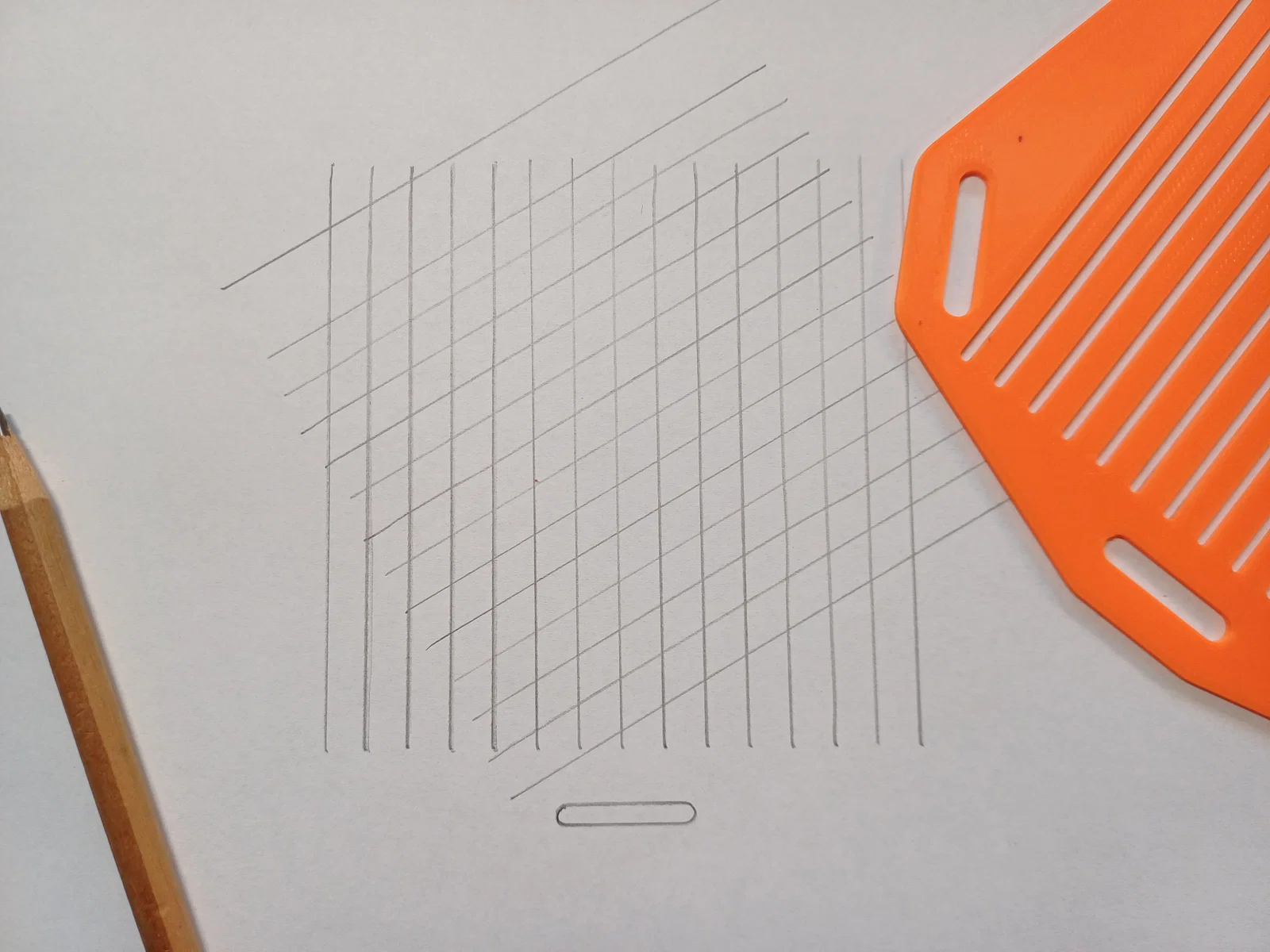

• Kẻ các đường (hình 9 và 10);
• Sau khi hoàn thành hướng thứ hai, canh đường viền căn chỉnh vào khe có số Ⅲ, nằm ở mặt đối diện của stencil (xem hình 11);
• Kẻ các đường (hình 12);

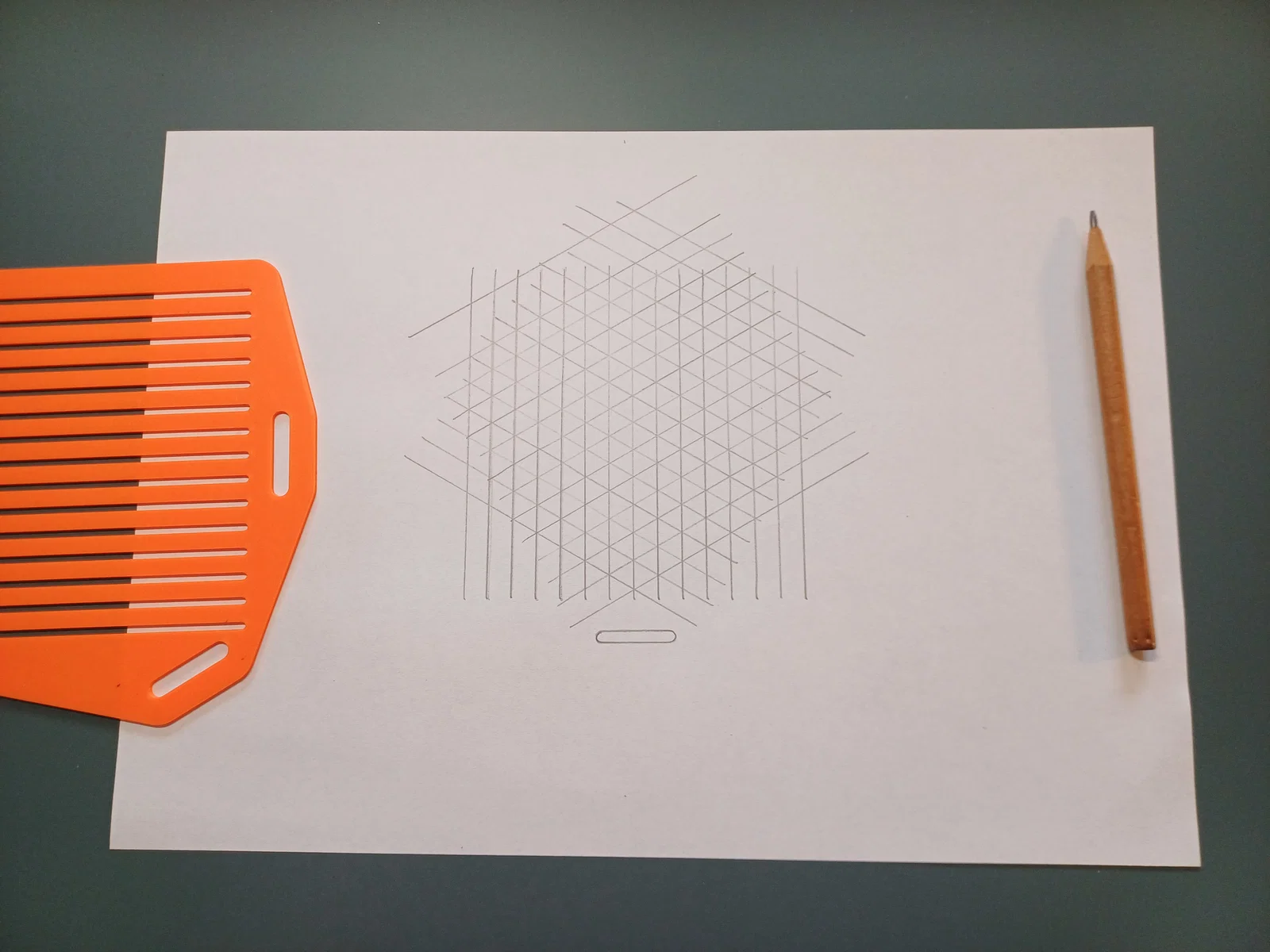

• Và XONG RỒI!!! (hình 13)

Giờ bạn thoải mái vẽ/phác thảo/thiết kế bất cứ thứ gì bạn muốn!

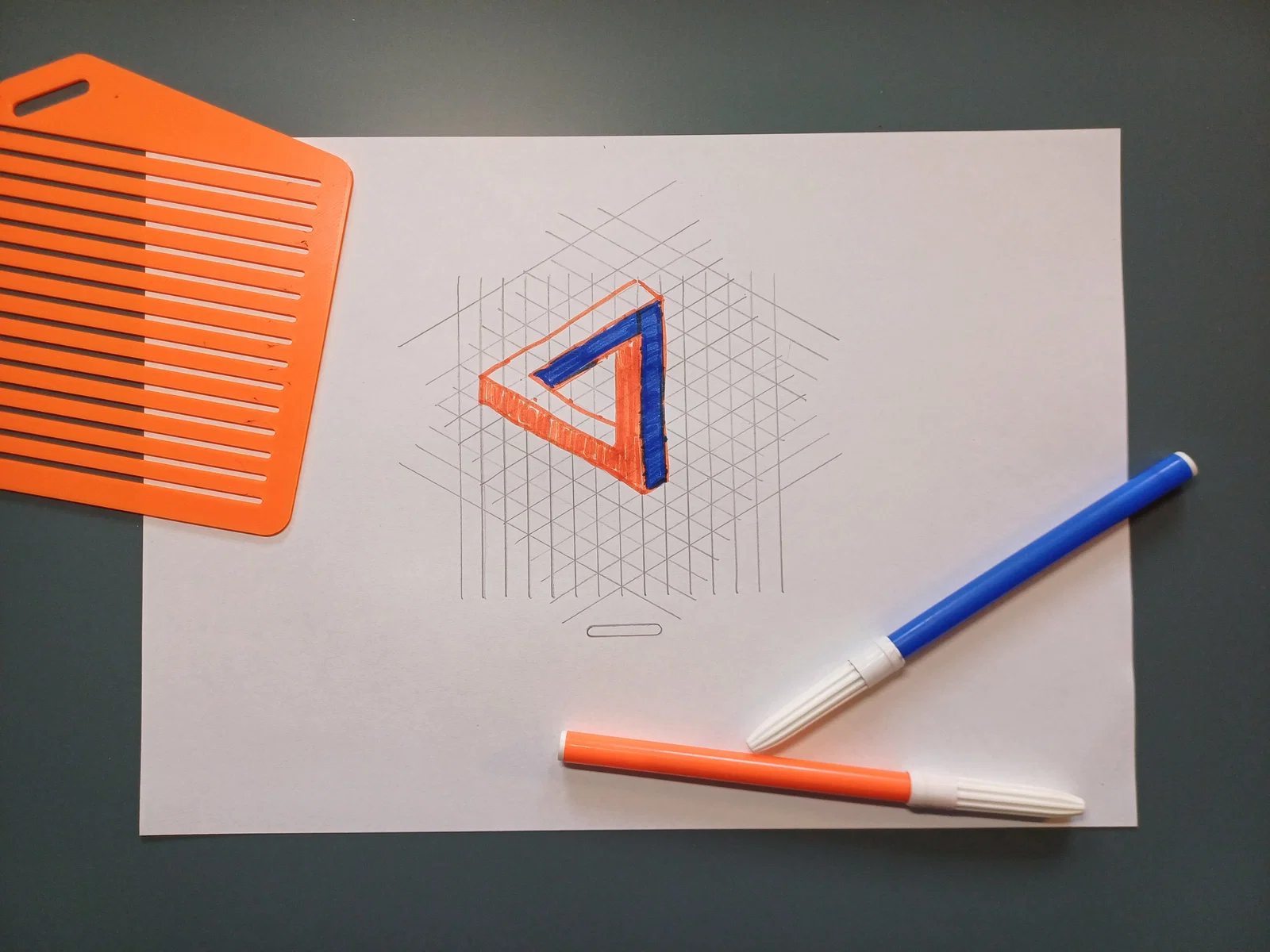

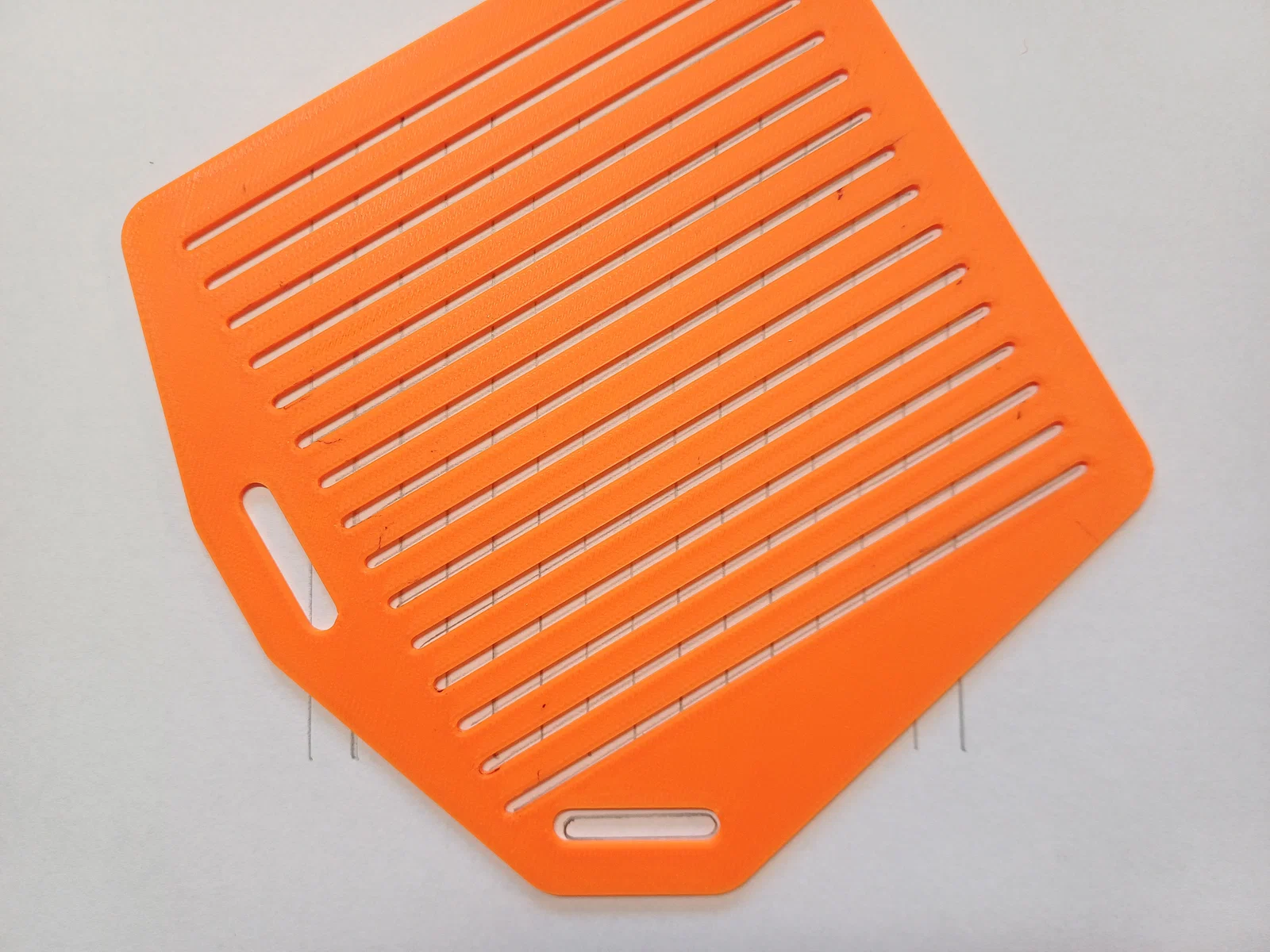

(hình 1)

Gợi ý khi in:

• In bằng vật liệu nào cũng được
• In với nozzle đường kính nào cũng được

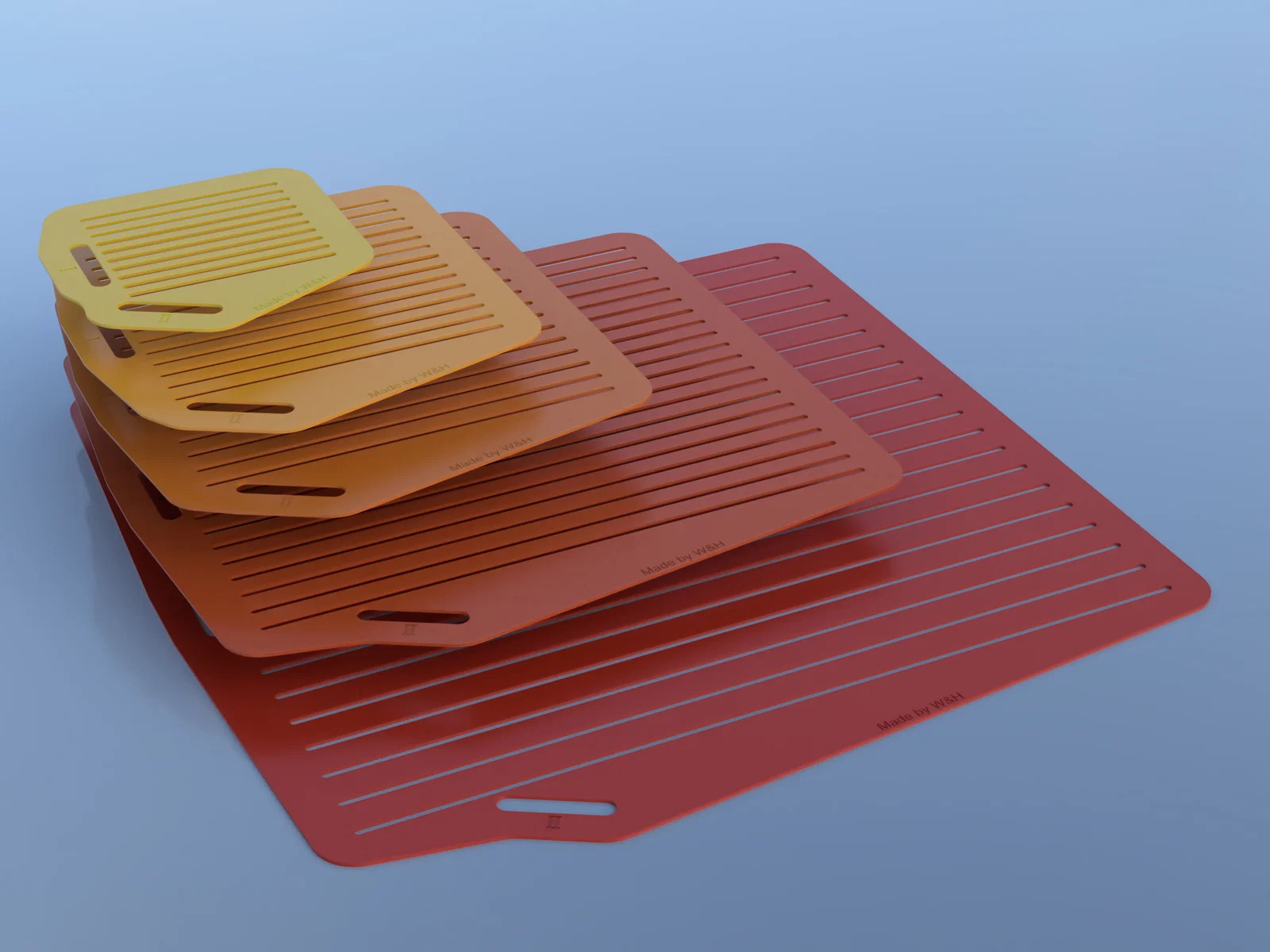

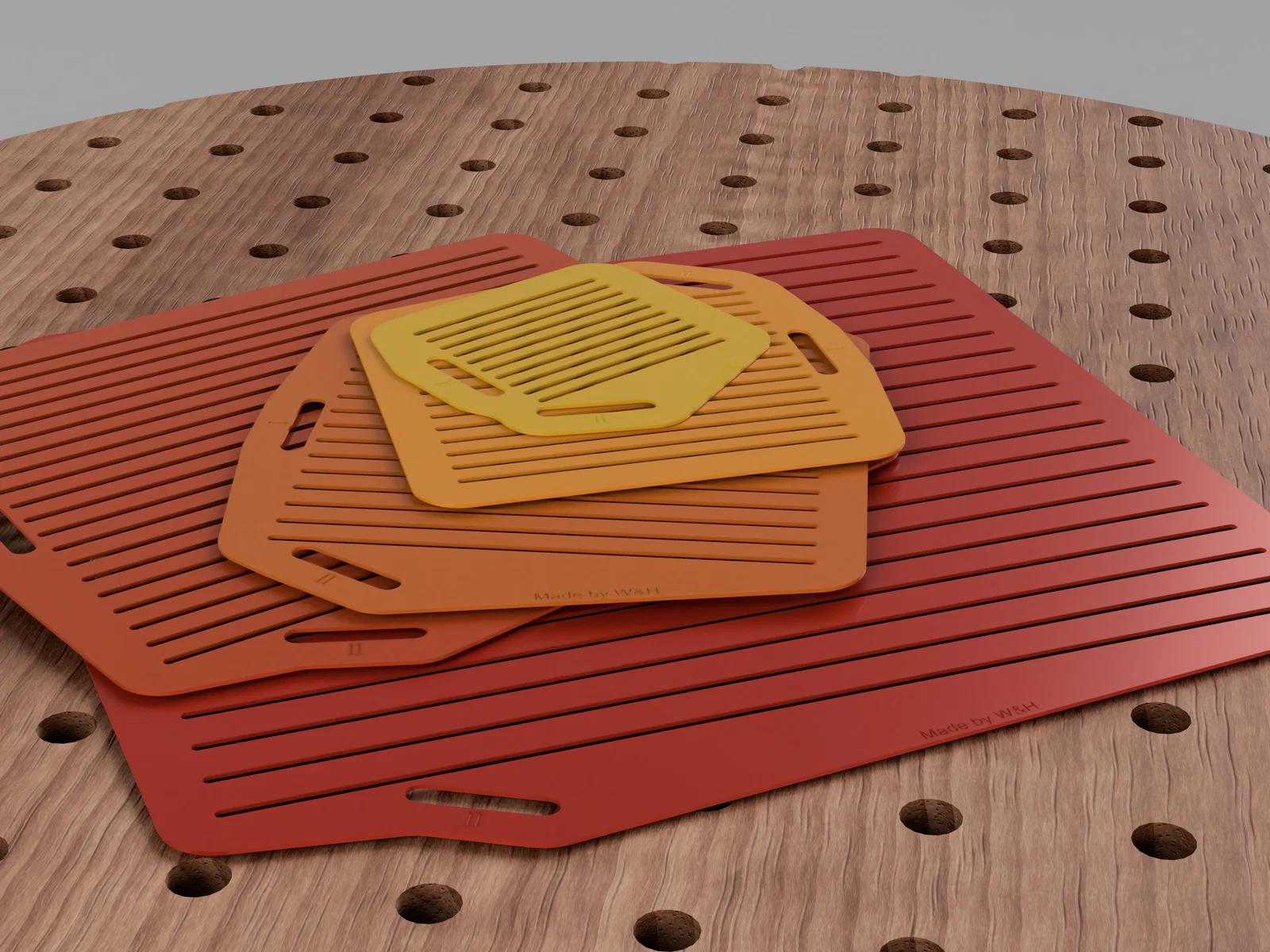

• Chọn kích thước phù hợp nhất với bạn * **

* Các size tiny, small, standard và big đều vừa với Prusa mini

** Mình có thêm vài kích thước template, nhưng nếu bạn muốn kích thước khác, hãy tải file .f3d hoặc .f3z rồi đổi tham số trong Fusion 360. Nếu bạn không có Fusion, cứ ghi kích thước bạn muốn ở phần bình luận. Mình sẽ cố gắng hỗ trợ :)
