Adapter film Kodak 126 (35mm) cho Instamatic 1

4 hình

Dụng Cụ Tiện Ích

Adapter film Kodak 126 (35mm) cho Instamatic

Tác giả Matt_517900

Lượt tải
1.245
Lượt thích
63
Lượt coi
4.482

File 4 664,7 KB

  • 126_Cartridge_Top_1777044406.stlSTL · 152,4 KB
  • 126_Cartridge_Bottom_1777044407.stlSTL · 222,4 KB
  • 126_Takeup_Spool_1777044407.stlSTL · 253,4 KB
  • 126_Shim_1777044408.stlSTL · 36,4 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

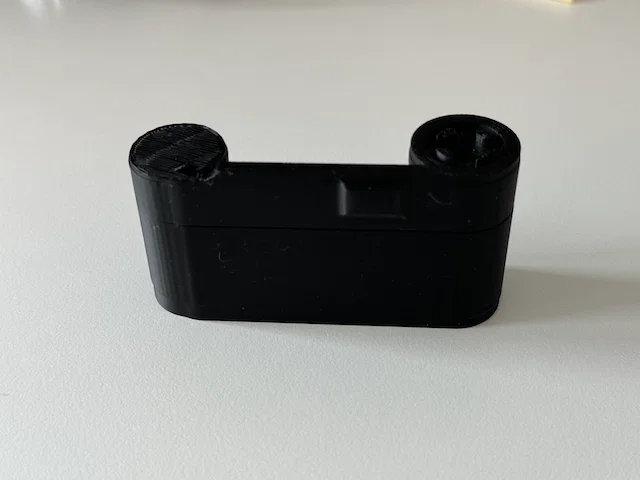

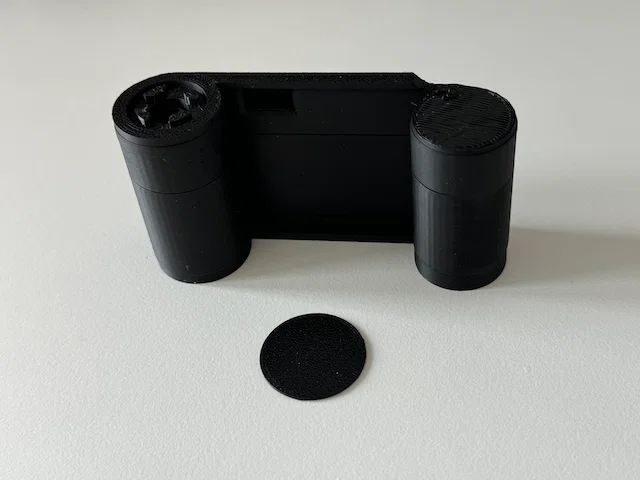

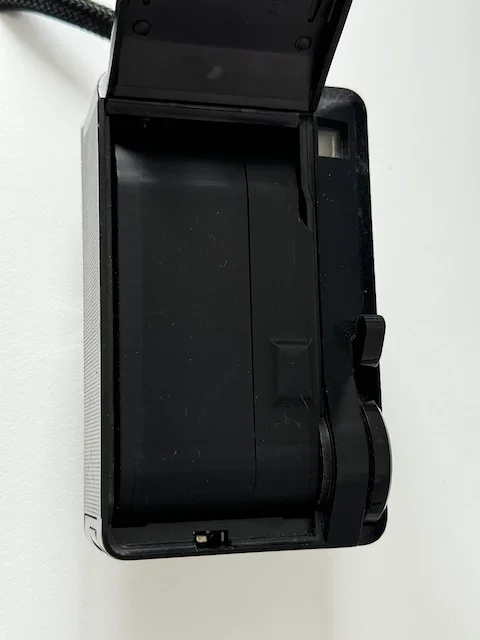

Mình đã thử vài mẫu adapter khác có sẵn với máy của mình, nhưng chúng to quá nên không đóng được nắp lưng. Mình cũng để ý phần đáy của cartridge có một đoạn gờ nhô lên (để đối xứng với phần trên) nhưng với máy của mình thì phần đó có vẻ không cần thiết trong model, và còn khiến phần dưới phải dùng support khi in. Kèm theo còn có một miếng shim để lót trượt dưới phía cuộn takeup spool của cartridge (lót ở dưới chứ không nhét vào trong) để khít hơn.

Mình tự thiết kế lại hoàn toàn từ đầu, chỉ tham khảo các model khác. Mình cũng giảm bề rộng của spool so với các mẫu khác, vì nghĩ vậy có thể nhét được nhiều film hơn.

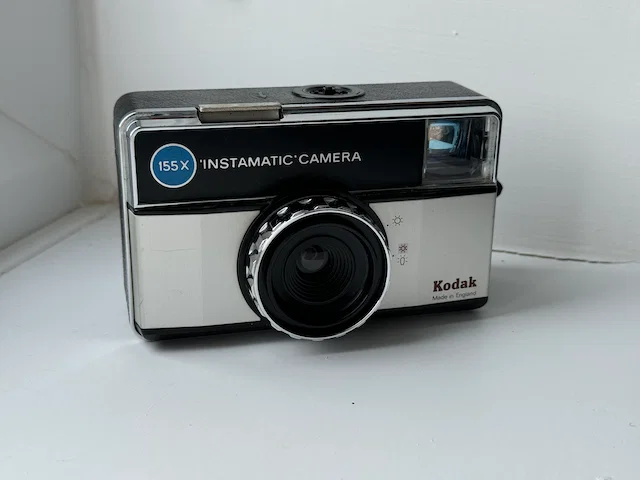

Hiệu quả thực tế có thể sẽ khác nhau tùy máy (your mileage may vary). Mình chỉ có đúng một chiếc máy dùng film 126 để test, và cũng không có film 126 để mô phỏng, nên không dám nhận xét chuyện lắp vừa trên các máy khác.

Các chi tiết không có cơ chế khóa để giữ dính với nhau, nên mình khuyên là dán thêm một miếng băng keo ở mặt sau. Và khuyên rất mạnh là bạn nên che cửa sổ ở mặt sau của máy ảnh.

Hiện tại vẫn chưa test thực tế; mình sẽ cuộn (spool) film 35mm vào cartridge và thử vào cuối tuần. Edit 1: Đã nhét vừa film đủ 36 kiểu (36 exposure) và đã cuộn xong, giờ chỉ còn chụp thử thôi!

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
664,7 KB
File lớn nhất
253,4 KB
