Gridfinity Magnet Holder 5mm Remix

Mình rất mê cái bin gốc cho nam châm 6mm của mình, vì nó cất nam châm theo kiểu low-profile nên để vừa trong ngăn kéo! Nghe “chấn động” ha. Có người thích bàn làm việc gọn gàng mà (dù nhìn bàn mình hiện tại thì… không giống lắm).

Nhưng mà giờ mình chỉ đang có sẵn đúng hai cỡ nam châm nhỏ: đường kính 6mm và 5mm. Khổ ghê! Model gốc thì chỉ hỗ trợ 6mm và 4mm! Thế thì biết làm sao — mình lấy bản 4mm rồi nới lỗ (và cái phần interlock mặt sau) rộng ra chút để vừa 5mm. Xài ngon lành.

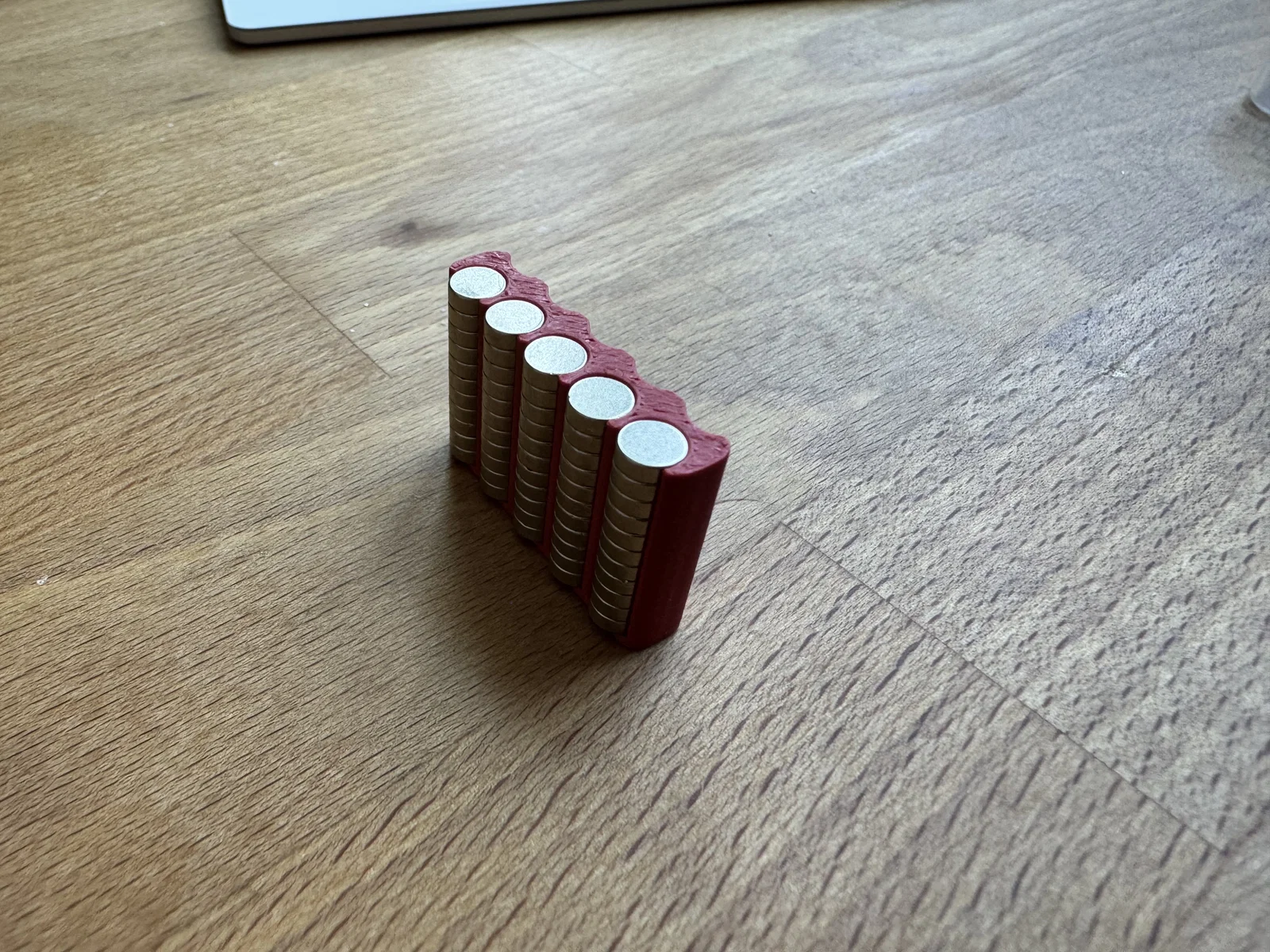

Vì bản này thực chất chỉ là “rack” giữ nam châm đường kính 4mm nhưng khoét lỗ lớn hơn nhẹ, nên phần mới duy nhất bạn cần là miếng trong bản remix này. Bạn có thể dùng base 4mm trong bộ file gốc (vừa khít một set 4 cái này), kèm theo hoặc cái 1x1x3 gridfinity bin trong file gốc, hoặc dùng một bin 1x1x3 bình thường (không scoop và không tab) mà bạn tìm được hoặc tự generate ở đâu đó.

Print Settings

Gần như setting hợp lý nào cũng chạy được, nhưng đây là cấu hình mình dùng (cho cả remix này và file gốc):

• PLA ok hết. Mình dùng loại matte vì… chắc đang có sẵn nên xài cho hết.
• Infill: 15% Cubic
• Layer height 0.24mm (chế độ “Draft” cho X1C trong Bambu Studio, nếu bạn dùng)

Tips and Tricks

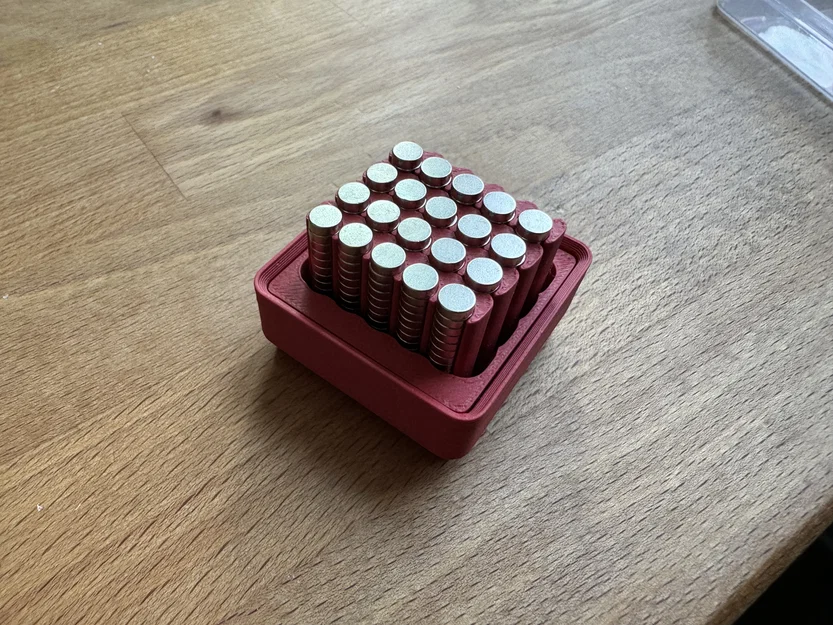

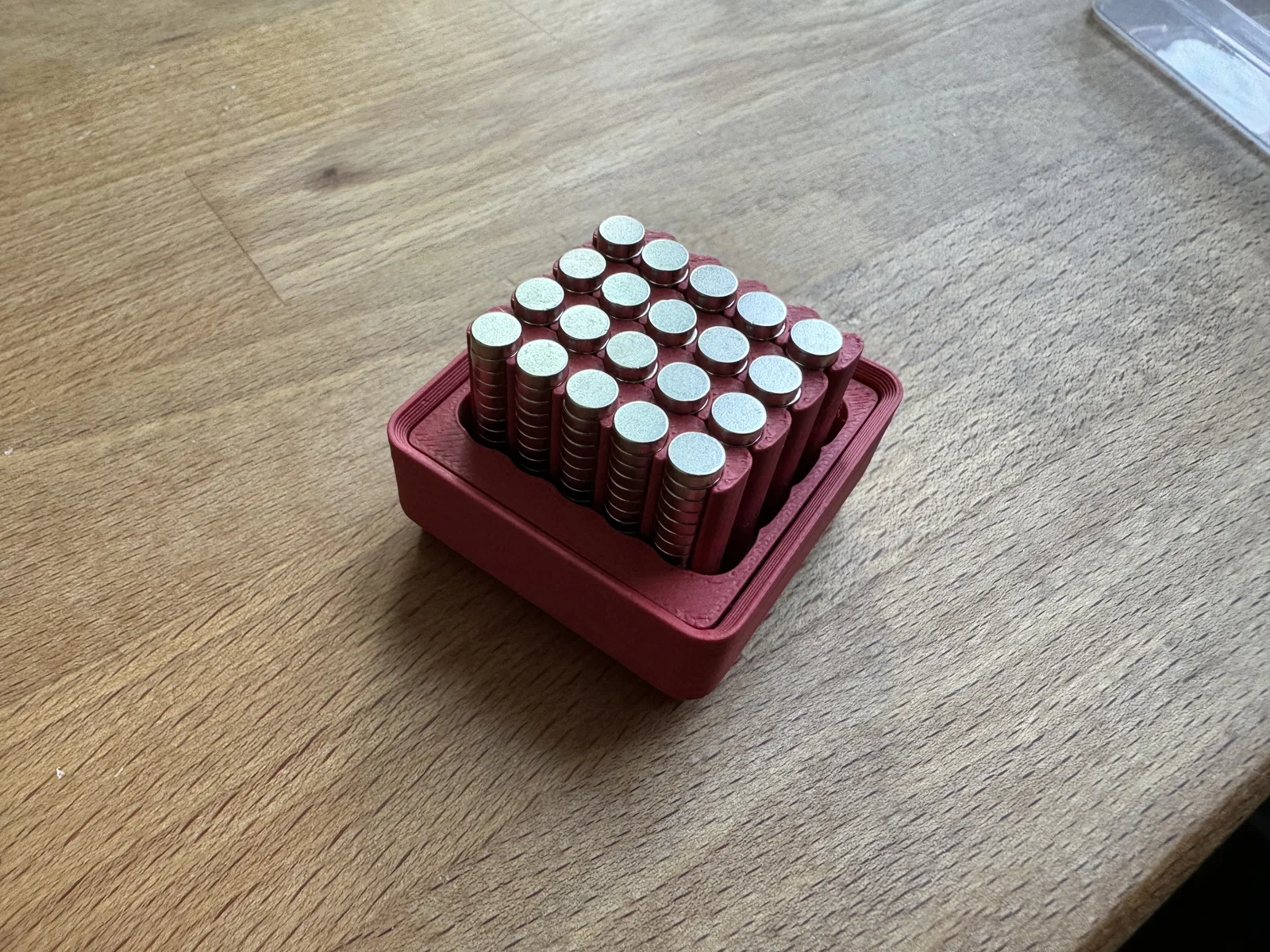

Vì nam châm khá mạnh, lúc bạn nhét vào thì chúng hay hút hoặc đẩy nhau. Và nếu bạn không canh polarity chuẩn, bạn sẽ không thể để hai cái “rack” (mình gọi vậy) sát cạnh nhau như trong tấm hình thứ hai. Mình làm như sau:

• Trượt set đầu tiên vào một trong các shaft ở mép. Với nam châm 5x2mm, mình để được 11 viên mỗi shaft, thêm 1 viên đặt lên trên là thành 12. Nhưng trước mắt cứ để 11 thôi.
• Giờ lật cả chồng nam châm lại để cái shaft ngay cạnh shaft bạn vừa nhét xong được lắp theo polarity ngược lại. Bước này sẽ hơi khó và cần giữ chắc tay, nhưng cũng không quá căng.
• Tiếp tục theo kiểu xen kẽ này cho tới cuối cái “rack”. Phần trên của rack sẽ có nam châm lộ ra với polarity đối nhau, kiểu N - S - N - S - N hoặc S - N - S - N - S.
• Bắt đầu rack thứ hai và tiếp tục mẫu xen kẽ. Nghĩa là shaft đầu tiên bạn nhét ở rack thứ hai phải có polarity ngược với shaft đầu tiên bạn nhét ở rack thứ nhất.
• Cứ tiếp tục xen kẽ từng shaft cho tới khi đầy hết các rack. Vì polarity của mỗi cột kế bên bị đảo cả theo chiều dọc lẫn ngang, các rack sẽ tự “muốn” khít với nhau thành từng cặp.

Về lý thuyết bạn cũng có thể làm bằng cách đảo theo từng rack, nhưng bạn không thể giữ cho toàn bộ nam châm đều quay cùng một hướng. Làm vậy sẽ khiến các rack có xu hướng đẩy nhau.

Nếu bạn cần định hướng (orientation) rõ ràng, mình khuyên nên in một trong nhiều mẫu magnet dispenser ngoài kia, dán nhãn cho các rack, hoặc ít nhất đảm bảo bạn có một viên nam châm đã được đánh dấu hoặc một cái jig để canh đúng cho mục đích bạn dùng.
