Beamcase - ngàm gắn radiator & fan ngoài V2 (50 phiên bản)

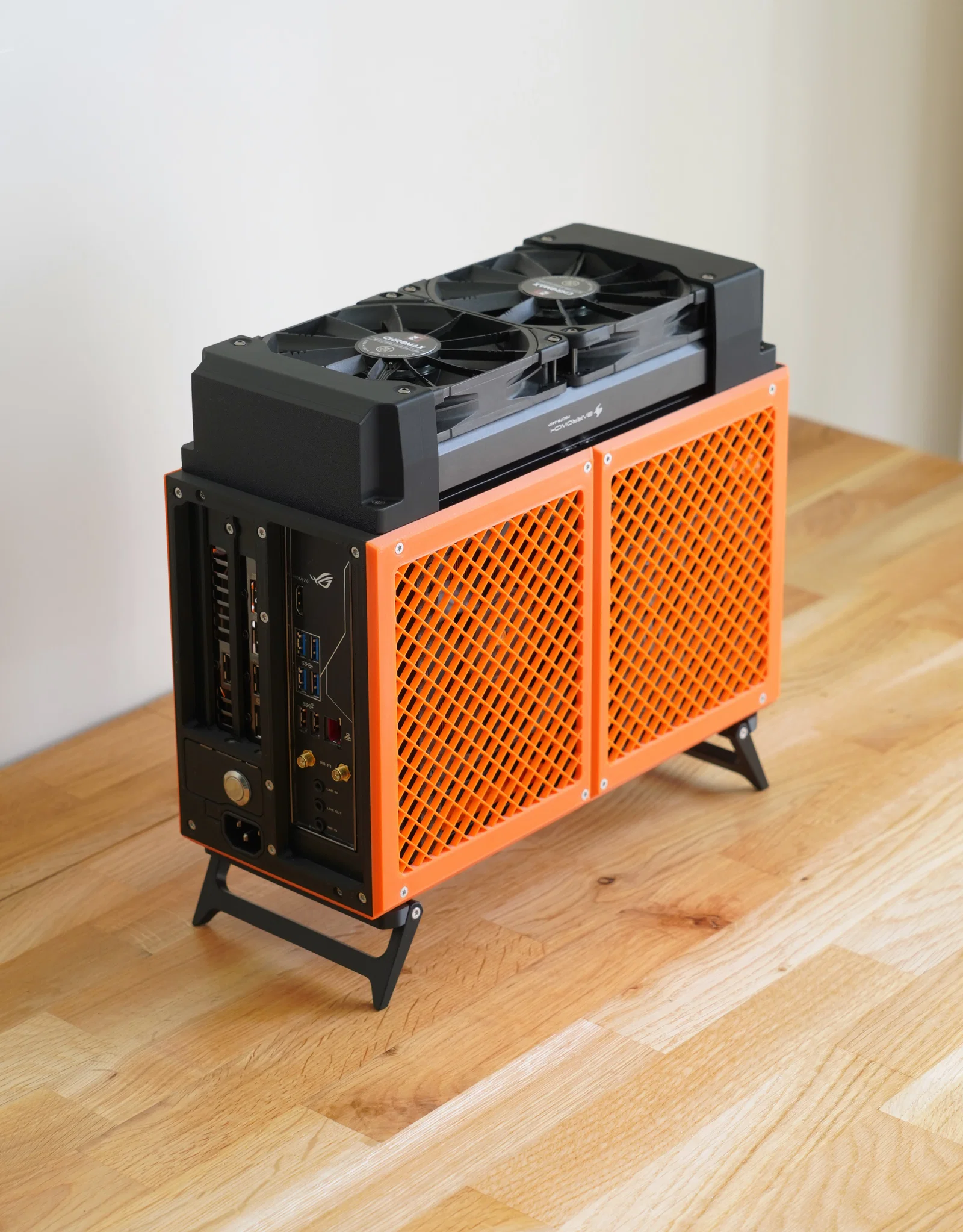

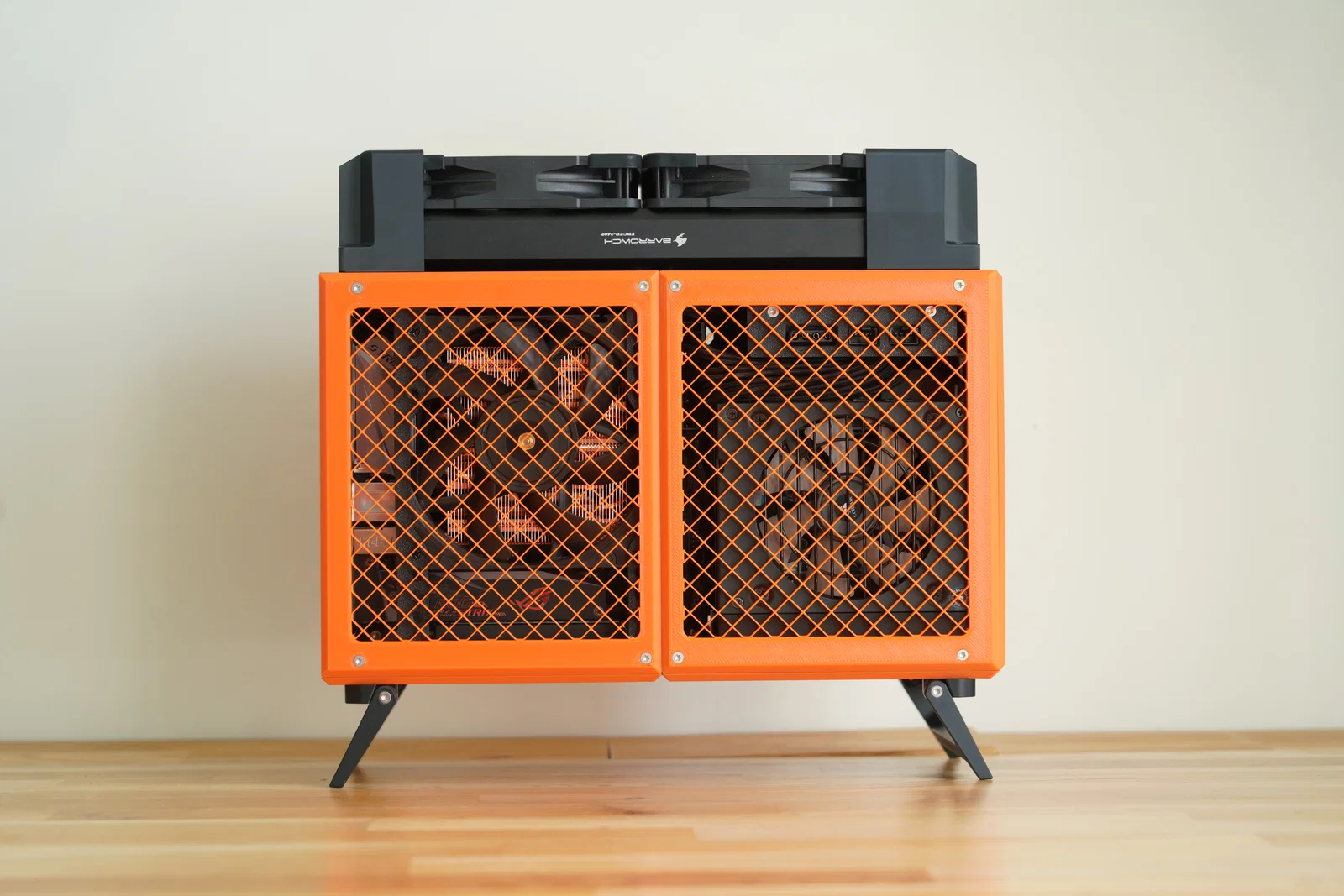

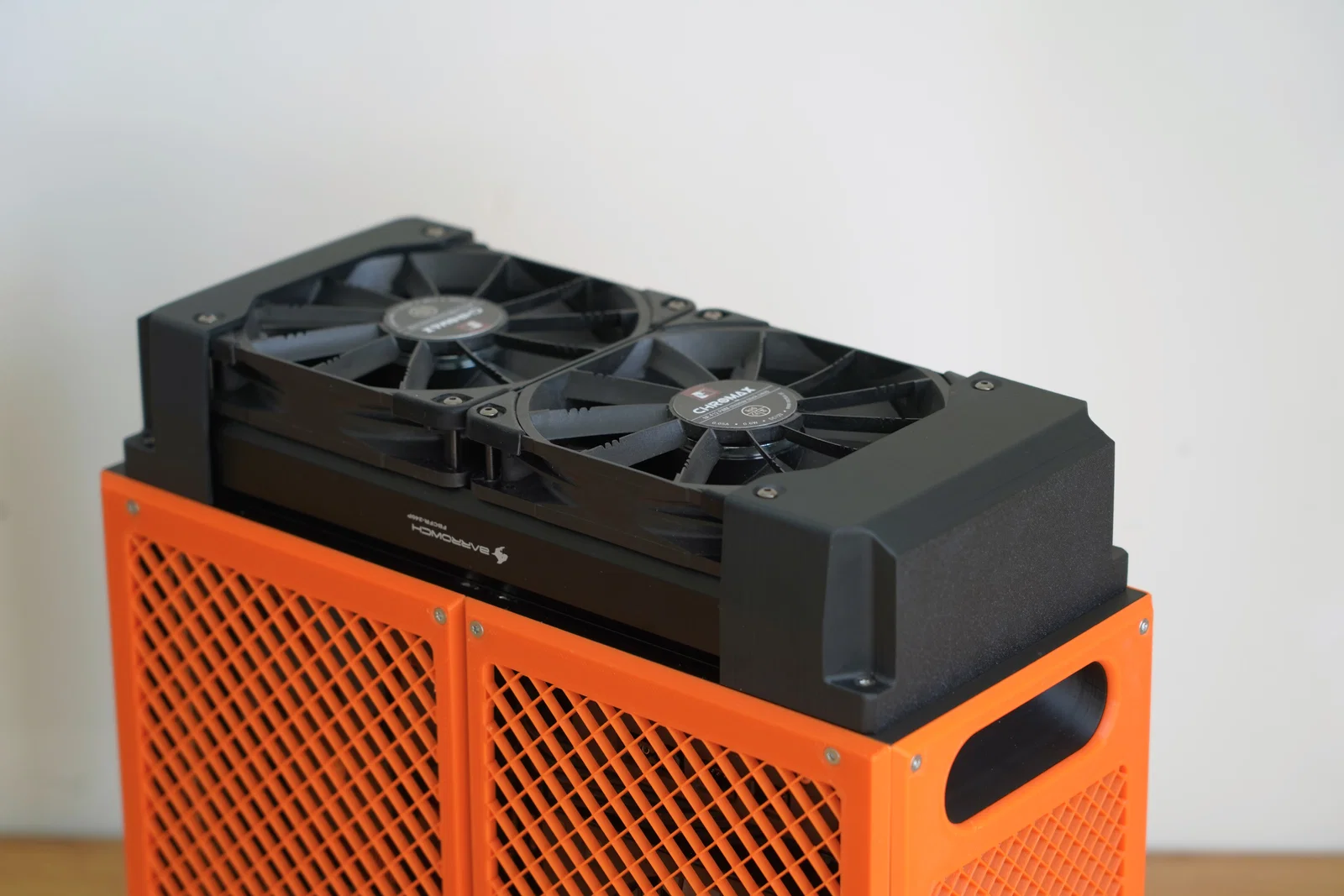

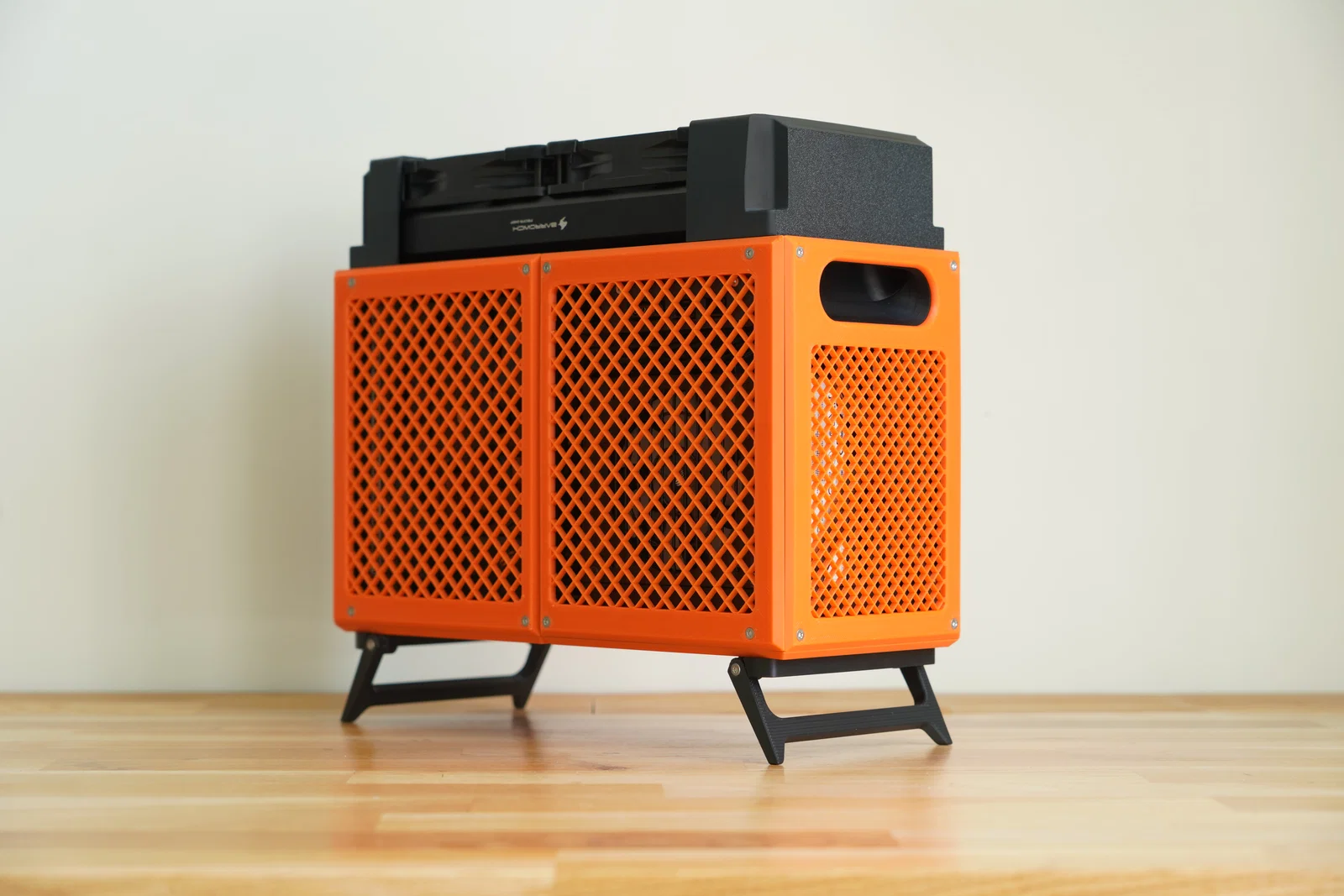

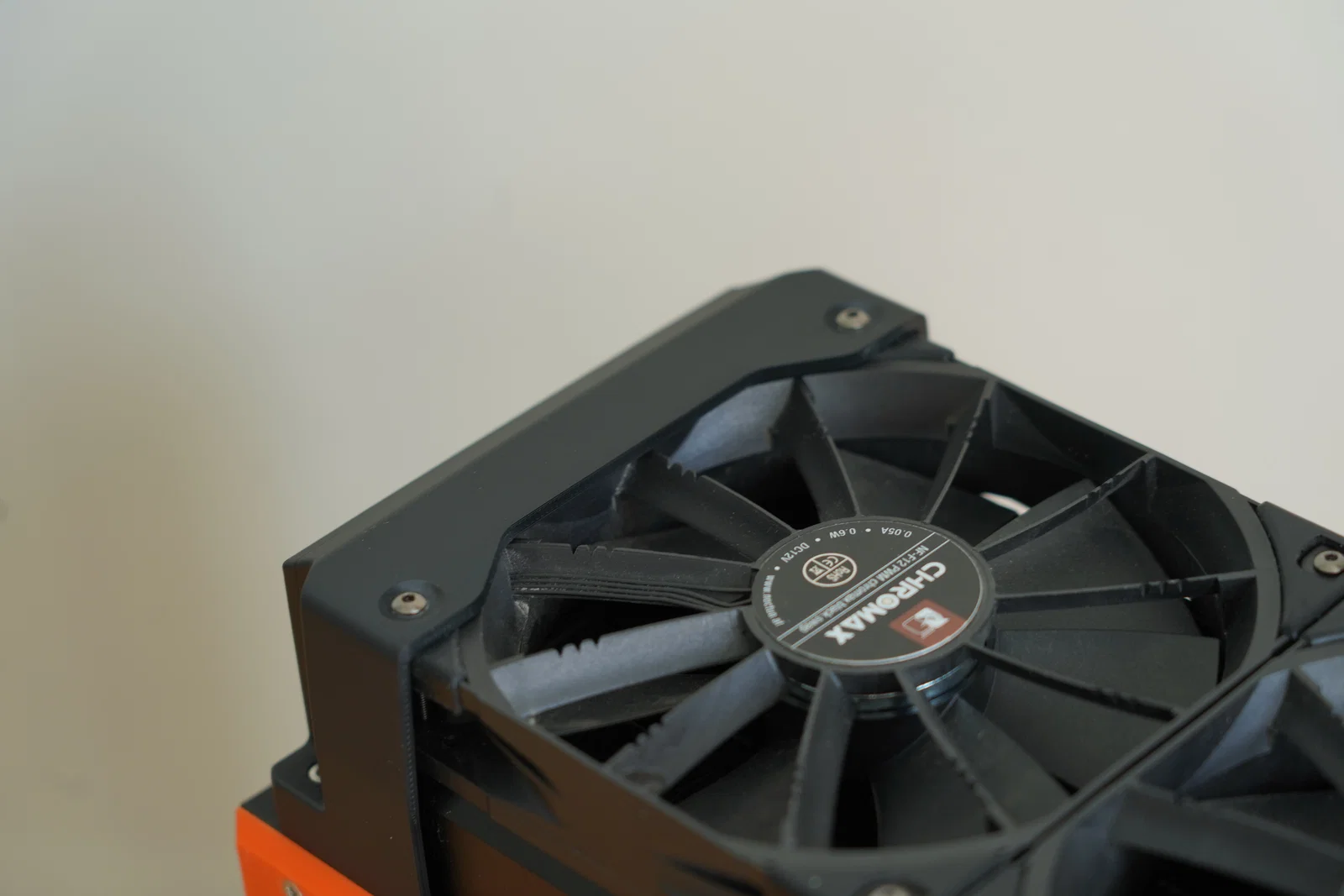

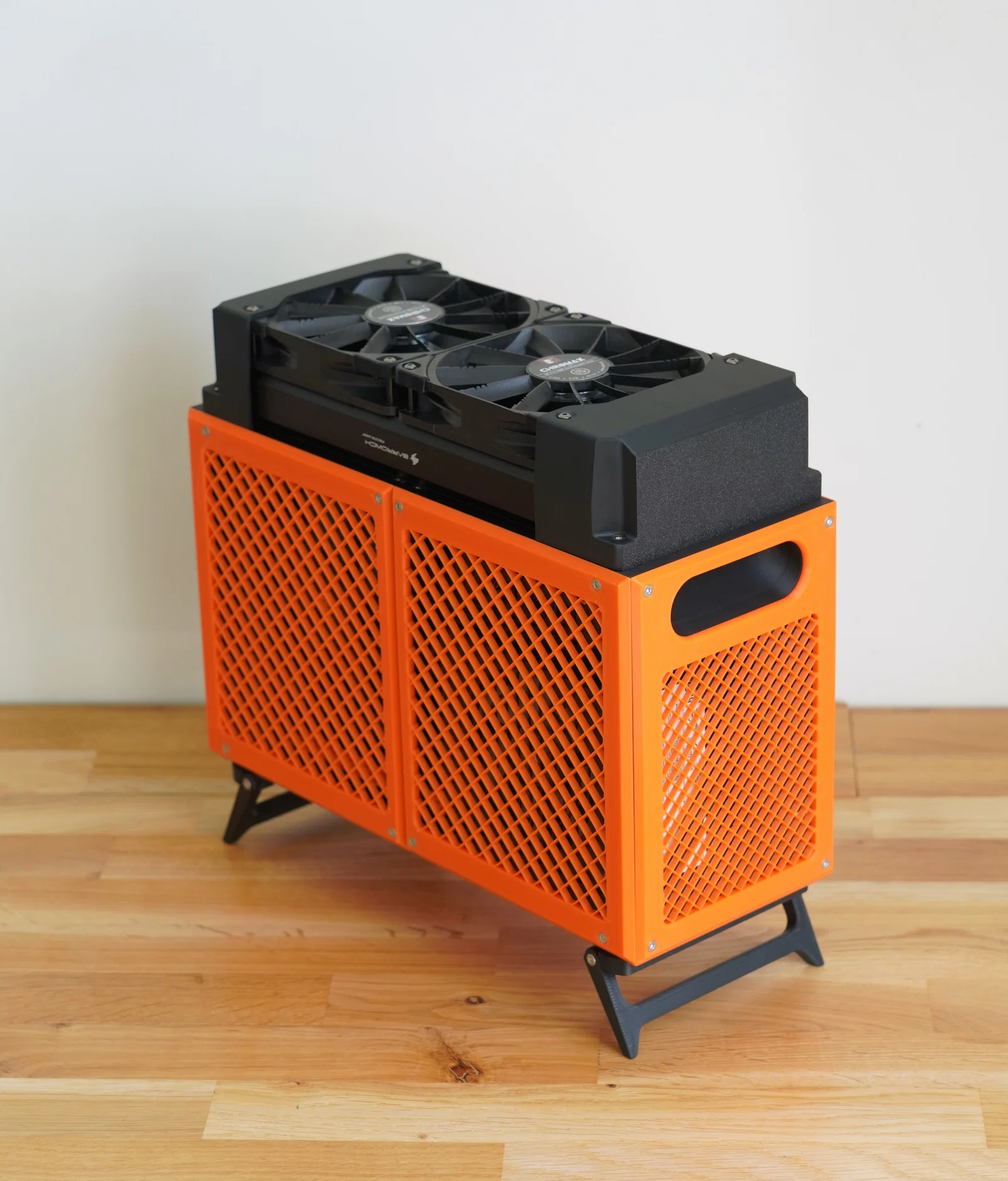

Ngàm (bracket) này được thiết kế để gắn radiator và fan ở phía trên hoặc phía dưới BeamCase của bạn theo cách chắc chắn và nhìn đẹp. Có sẵn 50 phiên bản khác nhau tùy theo cấu hình bạn dùng.

Các bracket này được thiết kế để dùng chung với hệ modular và

Cấu trúc linh kiện và cách đặt tên:

Có 50 phiên bản khác nhau của external radiator bracket, tùy theo loại fan, độ dày radiator, cũng như phiên bản case bạn chọn.

Mỗi bracket sẽ có một số IFW để chỉ khả năng tương thích (150IFW dùng với BeamCase SFF, còn các số khác dùng cho các phiên bản BeamCase Sandwich).
IFW là viết tắt của Inner Frame Width, mô tả khoảng cách giữa các thanh Makerbeam XL profiles ở phía trên, phía trước và phía dưới. Con số IFW là chỉ báo bề rộng của case và rất quan trọng khi chọn phụ kiện và panel của case.
Mỗi file còn có một con số về chiều cao, cho biết khoảng hở (clearance) cho fan và bracket. Ví dụ fan tiêu chuẩn dày 25mm và radiator tiêu chuẩn dày 30mm sẽ có tổng chiều cao 55mm, và cần bracket radiator có clearance 55mm.
Cũng có những bracket thấp đến 25mm, dùng để chỉ gắn fan mà không cần radiator.

Phần cứng (Hardware) cần có

Ốc và đai ốc:

• Ốc M3x16mm đầu chìm (countersunk) (4)

• Các loại ốc bạn đang dùng cho radiator hoặc fan của bạn.

• Đai ốc M3 tiêu chuẩn (và tùy chọn đai ốc vuông M3 mỏng theo DIN 562, dùng kèm với các nut-positioners)

  Mình ở Đức và mua ốc ở đây: link.

Changelog:

• V2: tăng khả năng điều chỉnh vị trí ốc và tối ưu clearance, để tăng độ tương thích với nhiều loại radiator hơn.

Hướng dẫn in (Print Instructions):

Trước khi in bạn cần xoay (orient) chi tiết cho đúng; cứ dùng tính năng auto orient trong slicer là được. Lý tưởng nhất là in bằng filament cứng và chịu nhiệt tốt hơn như PETg hoặc ABS. Để bracket hoạt động chuẩn thì cần in chính xác, vì vậy hãy bù co rút (shrinkage). Bản in này cũng như tất cả các part của BeamCase đều không cần support.

Mình bù co rút ABS bằng cách scale model lên 100.5% (Bambu Lab P1S và Sunlu ABS), nhưng còn tùy filament, máy in và tốc độ in nữa.
