Bàn xoay quét 3D (3D-scan turning table) in 3D

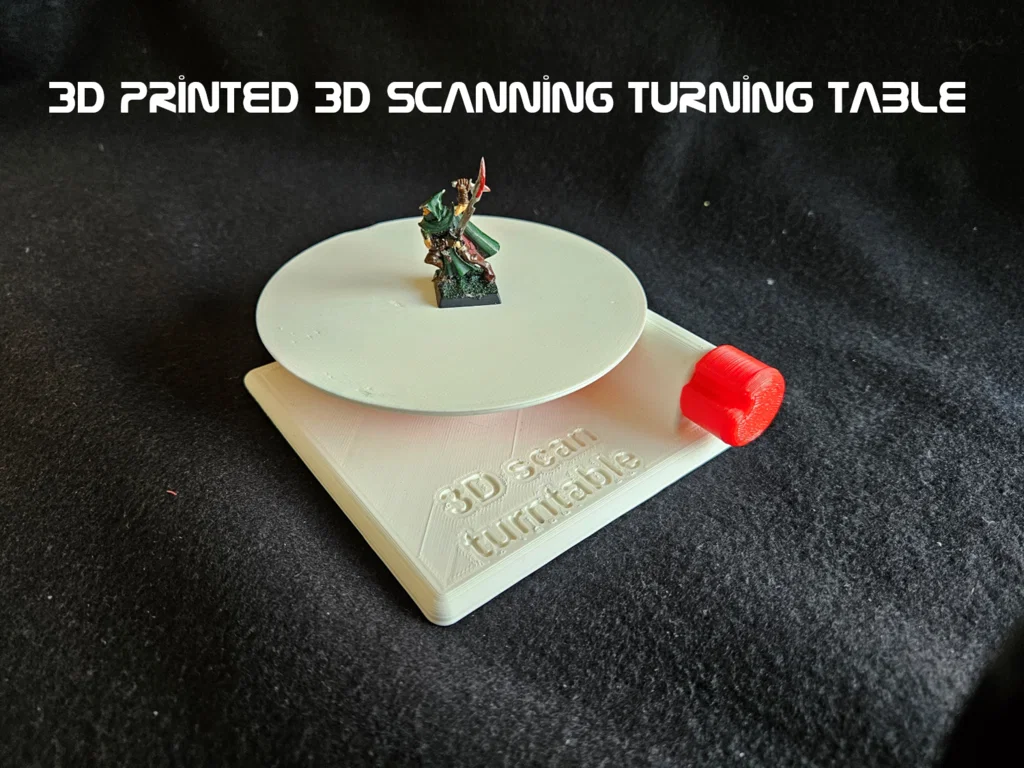

Mục tiêu của dự án này là làm một bàn xoay (turn table) đơn giản, có thể in 3D, để 3D scanning các vật nhỏ.

Mẫu này vận hành bằng tay: vặn một núm (knob) để kéo một bộ worm drive kèm theo bàn đặt vật để quét. Khi 3D scanning bằng Photogrammetry, có thể dùng rãnh (notch) trên núm để ước lượng số vòng quay của bàn quét. Để bàn quét quay đủ 360 độ, cần vặn núm trọn vòng 60 lần.

Để đạt tỉ số truyền cao, mình dùng worm drive thay vì spur gears. Mình làm theo tutorial của Igor Gaspar (My Tech Fun) để dựng worm (screw) và worm wheel (hoặc gear). Năm chi tiết trong mẫu này được thiết kế bằng bản miễn phí Autodesk Fusion 360 có ghi “Not for commercial use”. Mình dùng offset -0.2 mm cho các phần như chi tiết quay, răng gear hoặc ren (threads). Cả 5 chi tiết đều có thể in không cần supports.

Print Settings

Printer Brand: Artillery

Printer: Artillery Sidewinder X1

Rafts: No

Supports: No

Resolution: 0.2

Infill: 20%

Filament: Innofil3D PLA

White, Black & Red

Notes:

Slicing được thực hiện bằng Ultimaker Cura 5.6.0.

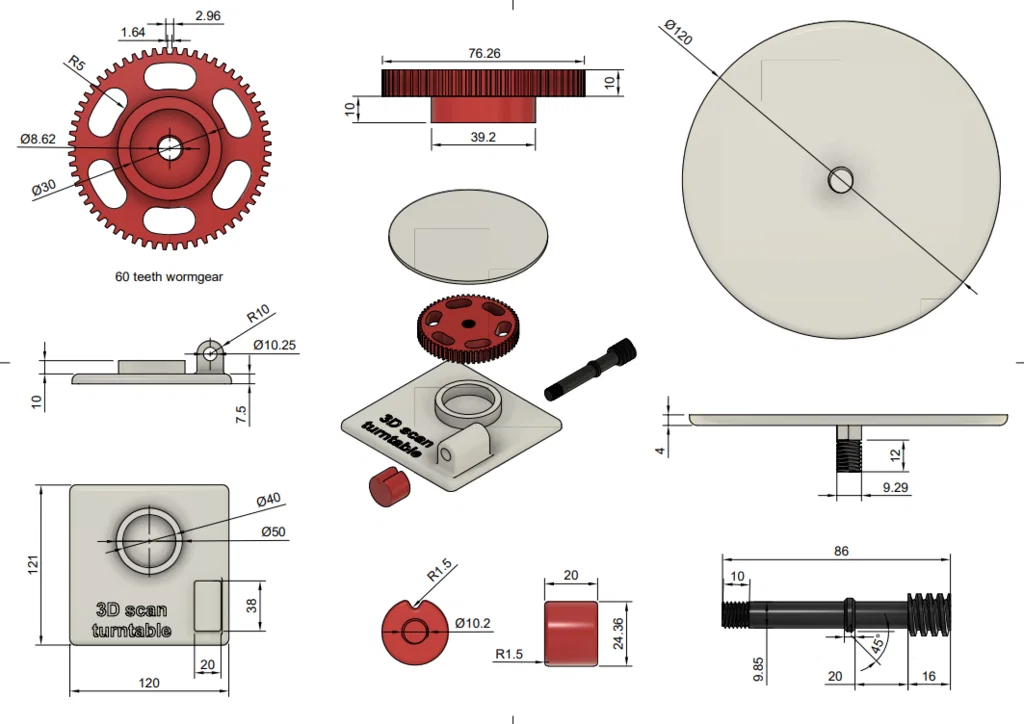

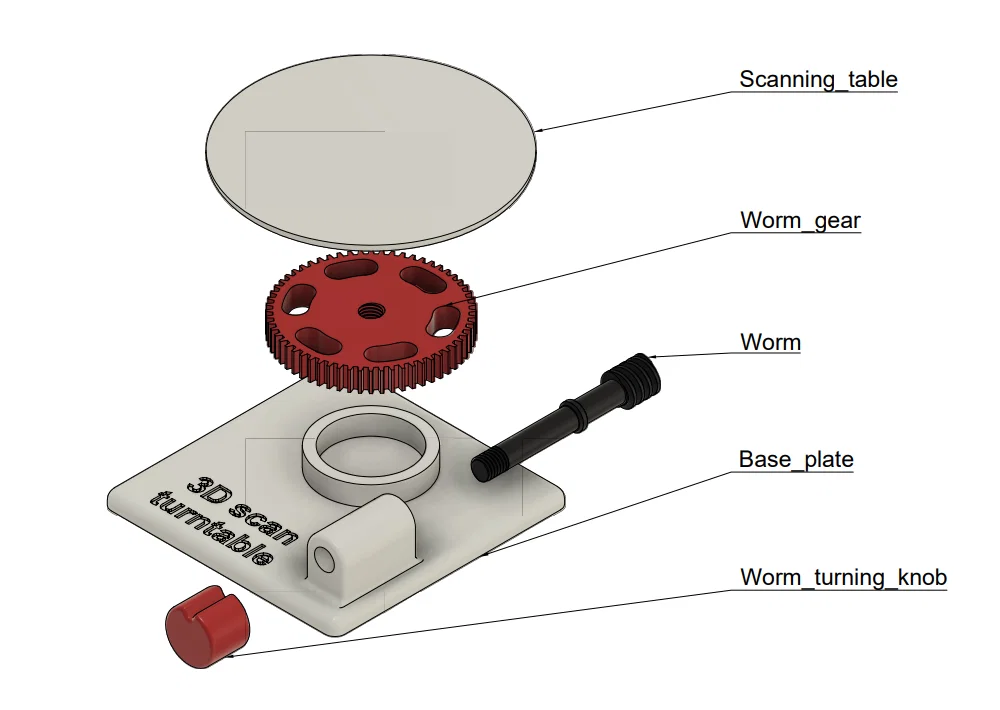

Mô tả file

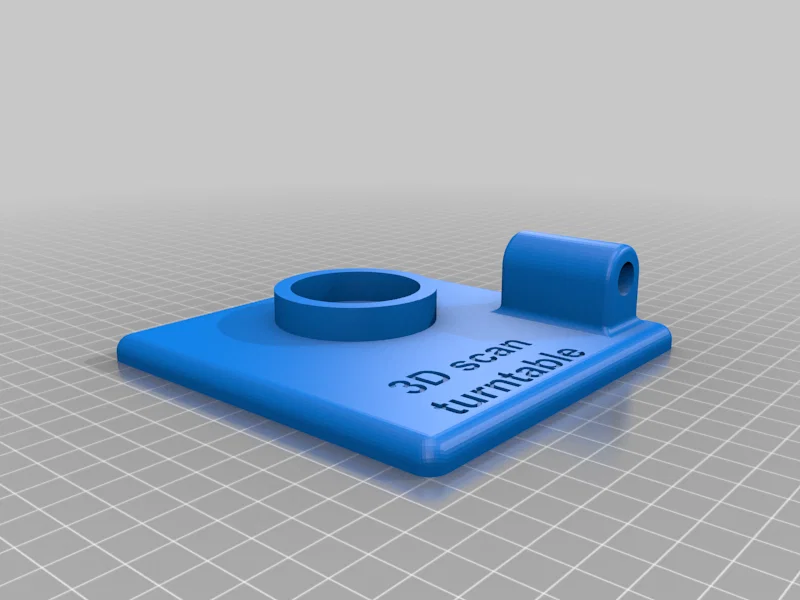

Base_plate. Đế hình chữ nhật có các phần gắn cho worm và worm gear.

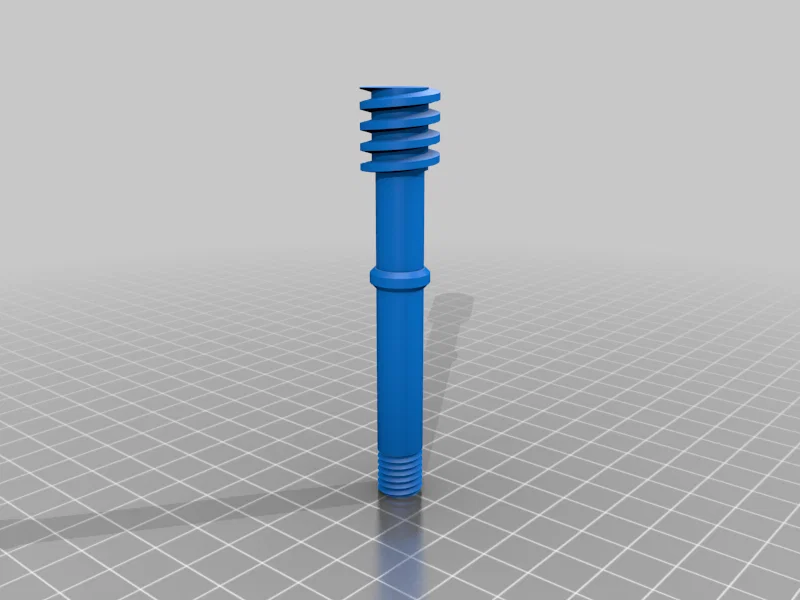

Worm. Thanh có răng, dùng để kéo worm gear, và có ren để gắn núm vặn worm.

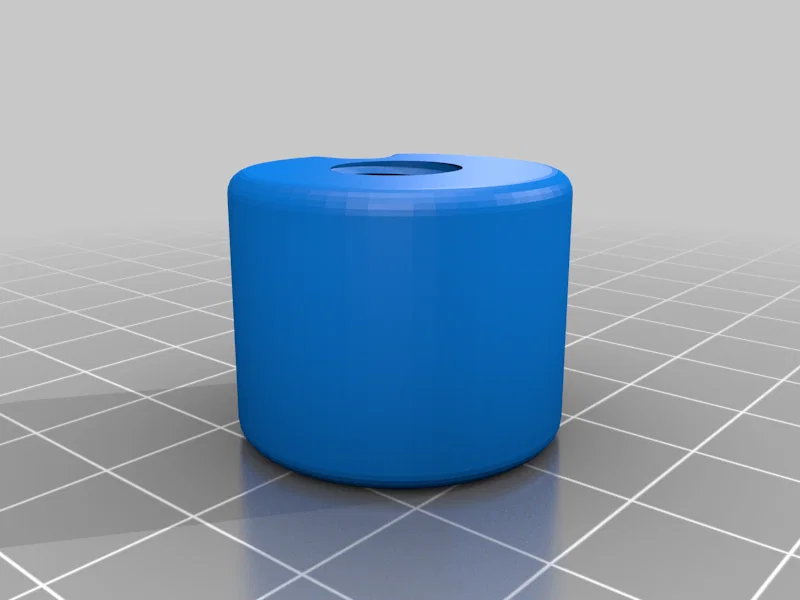

Worm_turning_knob. Tay cầm tròn có một rãnh, gắn vào worm bằng ren.

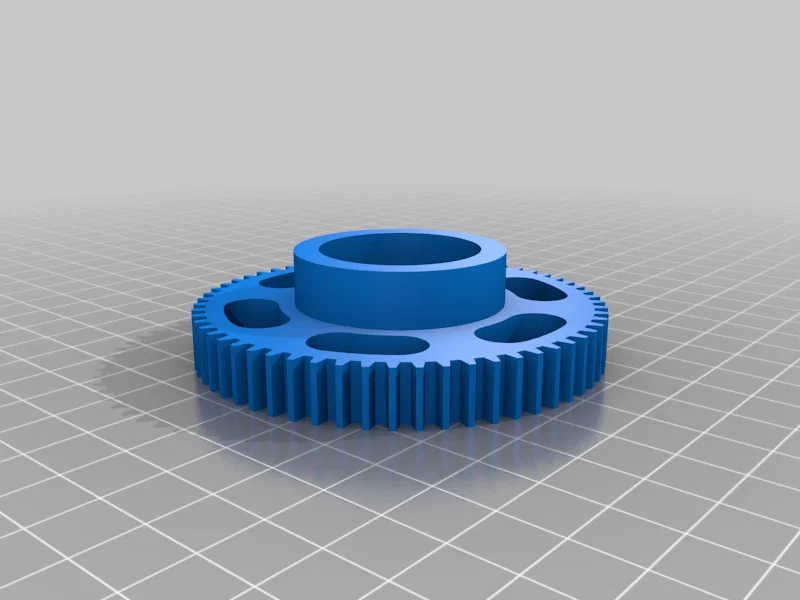

Worm_gear. Bánh răng 60 răng, được worm kéo và đặt trên đế. Gắn với scanning table bằng ren.

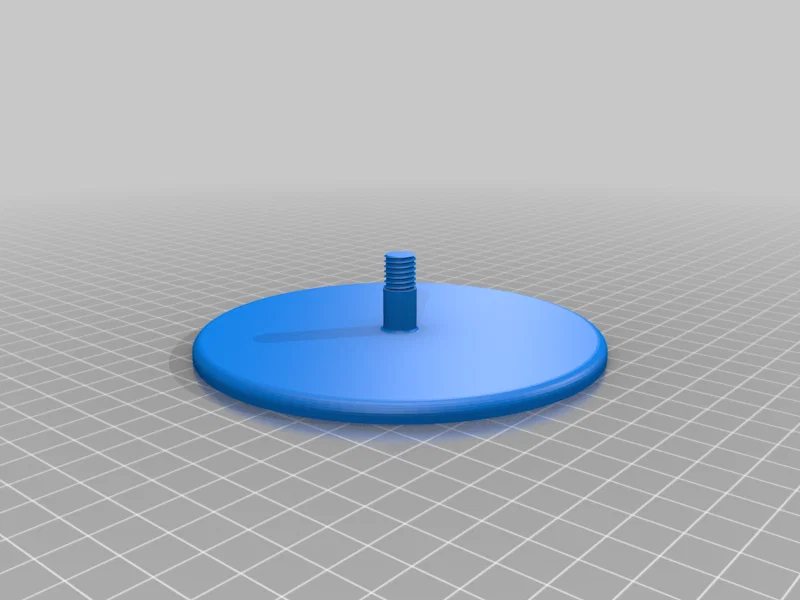

Scanning_table. Mặt bàn tròn để đặt vật khi 3D scanning. Gắn với worm gear bằng ren. Cập nhật ngày 23-04-2024 để tăng khoảng hở (+ 5 mm) giữa giá đỡ worm trên base plate và scanning table.
