Socket Hot Swap Cherry MX (Cherry MX Hot Swap Socket)

Không cần hàn cho các dự án macropad của bạn!

Thiết kế để dùng với dây điện lõi cứng (solid core) 22 gauge và in với nozzle 0.25.

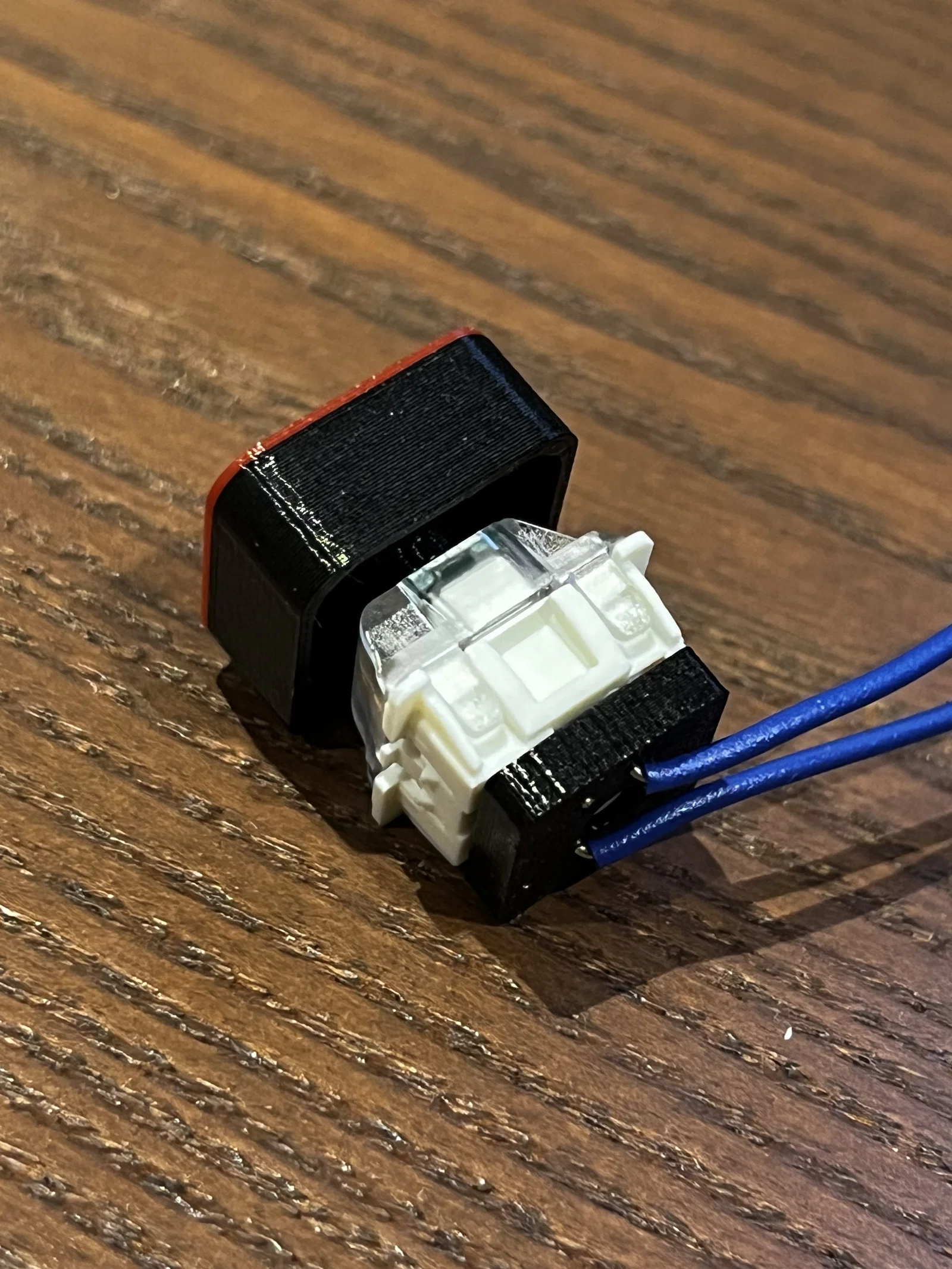

Socket đủ nhỏ nên có thể vừa các lỗ trên plate, giúp tháo ra và thay switch dễ dàng.

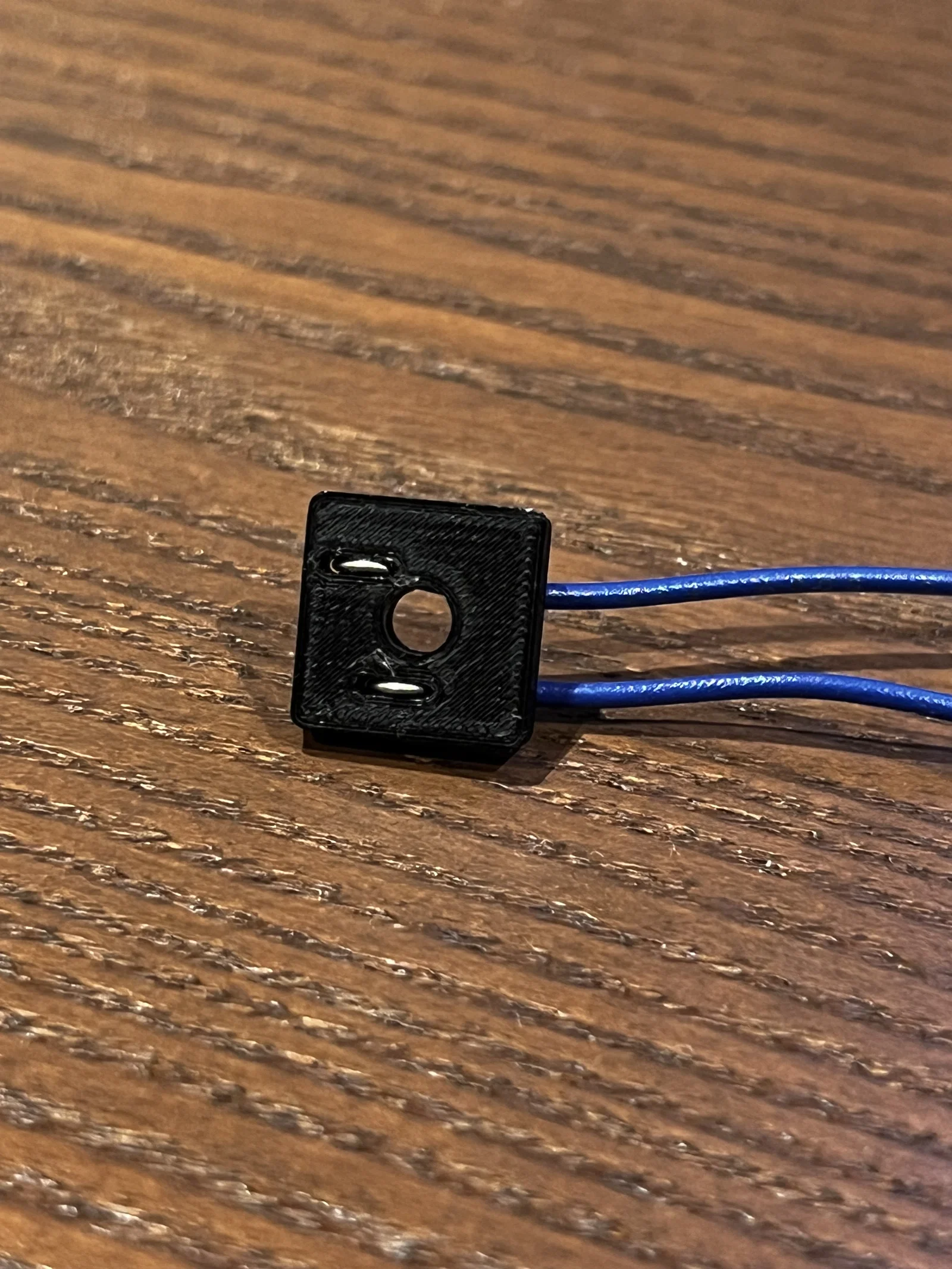

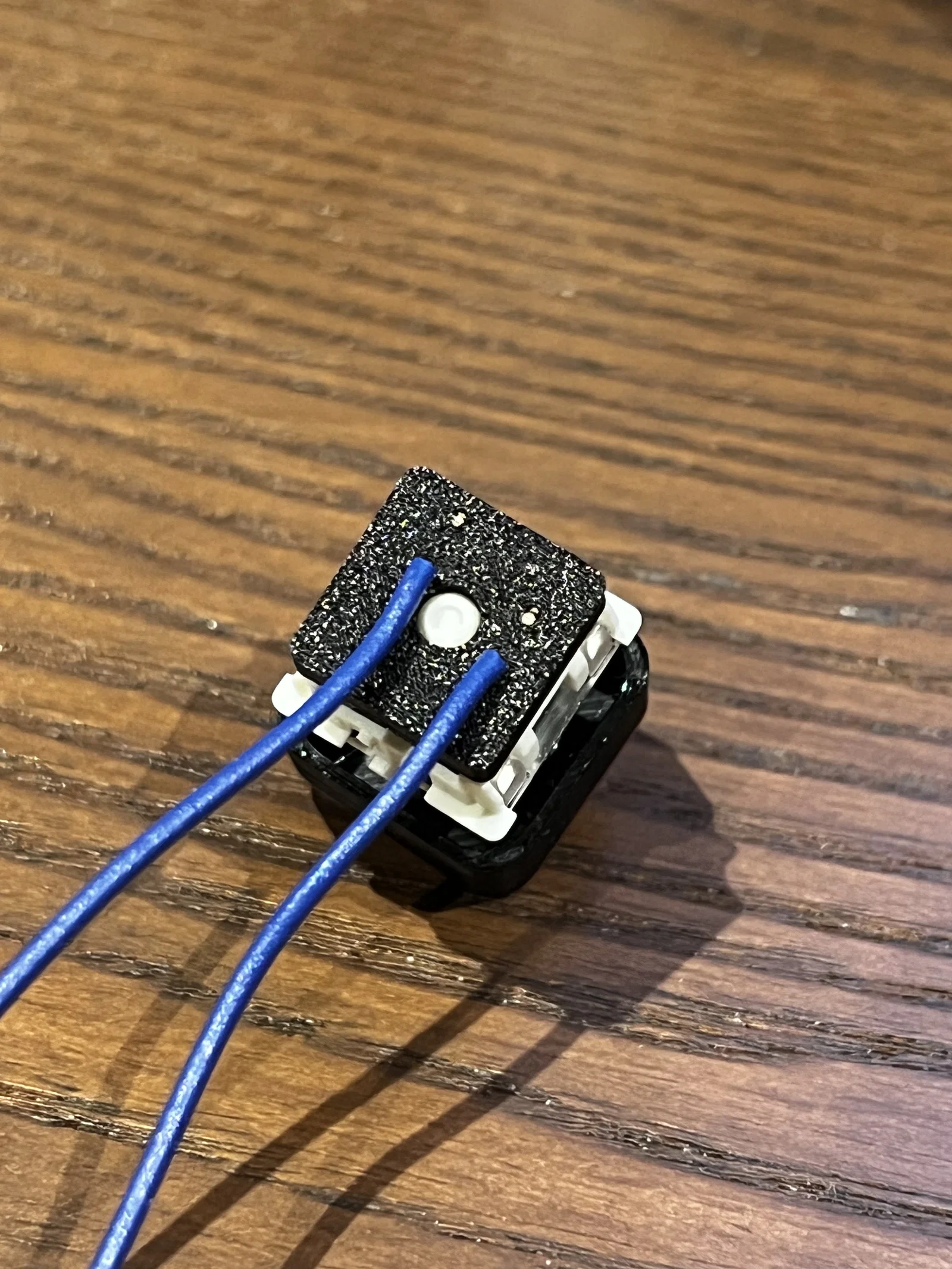

Tuốt khoảng 2 cm lớp vỏ dây, rồi đưa phần lõi đã tuốt vào các lỗ phía dưới. Sau đó “luồn” chúng lên các lỗ phía trên nơi chân switch đi vào (dùng kìm mũi nhọn dài sẽ tiện nhất). Cắt phần dây thừa bằng kềm cắt. Lúc đầu làm sẽ hơi khó, nhưng làm vài lần là quen.

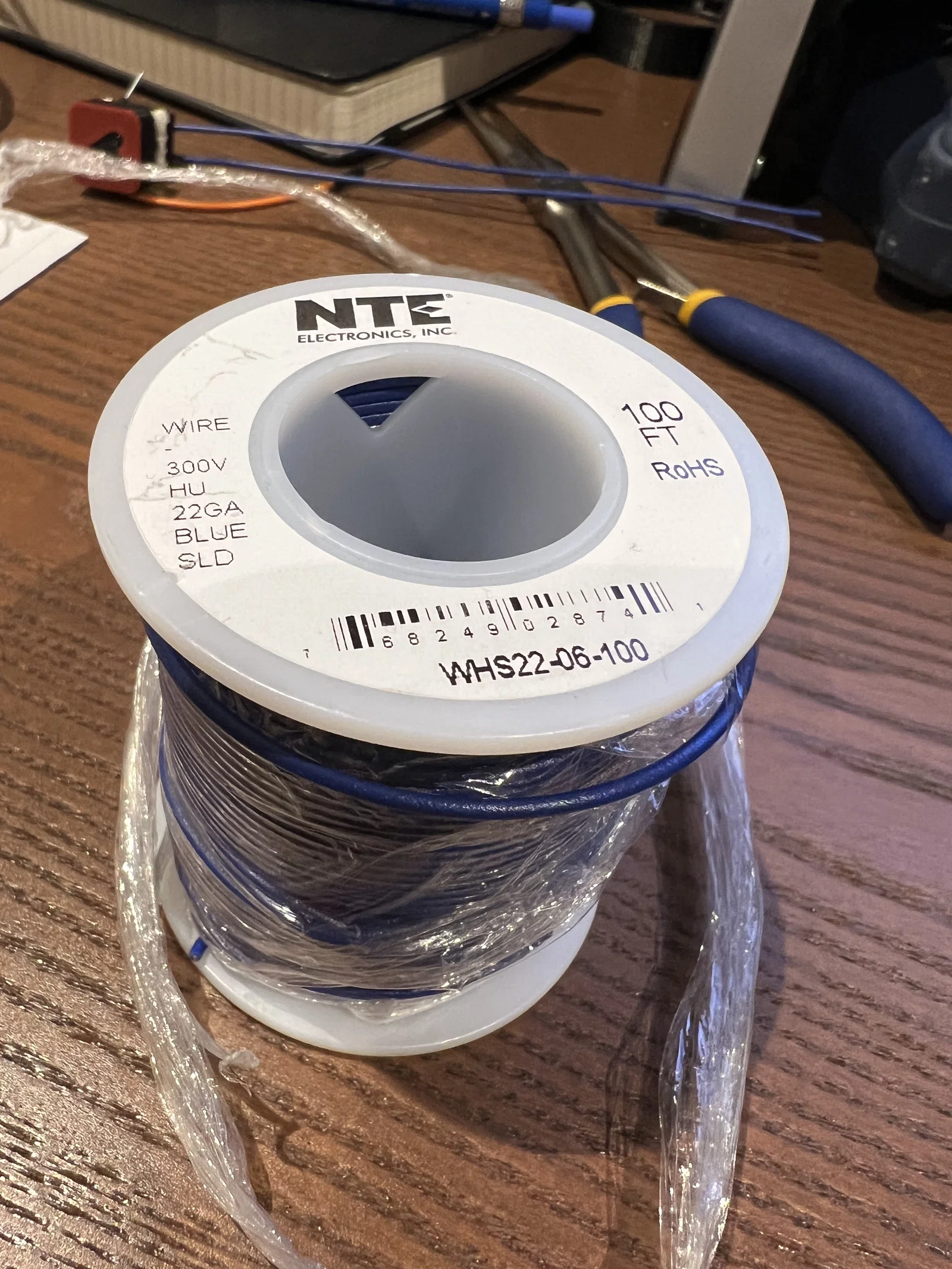

Mình đã test mẫu với dây lõi cứng NTE 22GA màu xanh. Màu sắc không ảnh hưởng, nhưng NTE là dây chất lượng tốt với đường kính ổn định và chuẩn. Dây rẻ hơn có thể hơi nhỏ đường kính; vì đây là kiểu lắp cơ khí/ép tiếp xúc (mechanical/pressure fit) nên kết nối điện có thể không tốt bằng.

Các lỗ luồn dây nhỏ lắm! Mình in socket bằng nozzle 0.25 và layer height 0.1mm. Có thể vẫn chạy được với nozzle 0.4 nhưng mình chưa test. Nếu bạn thử, cho mình biết có ổn không để mình cập nhật hướng dẫn.
