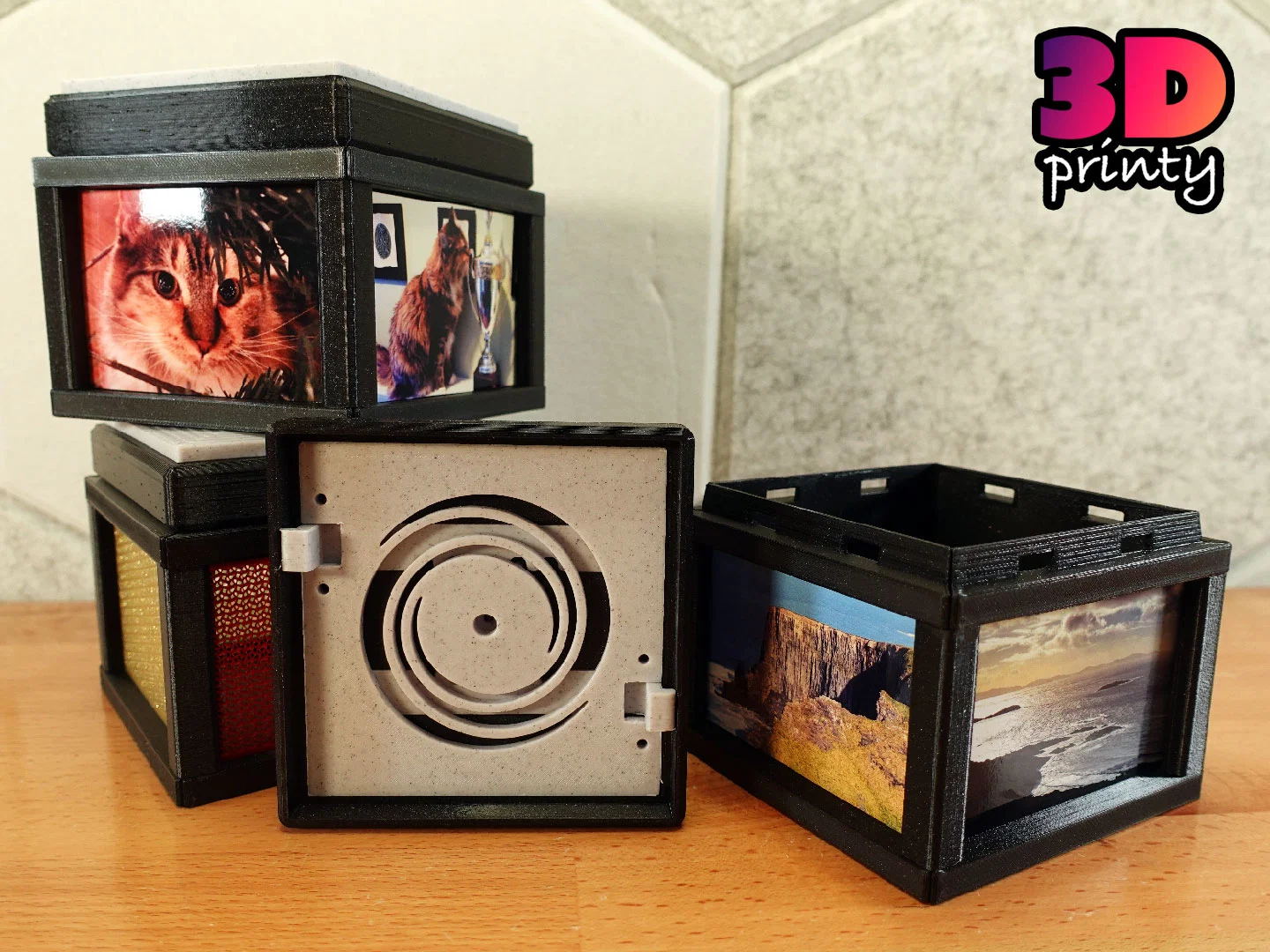

Hộp Ảnh Twist Lock Photo Box

Hộp kiểu “tricky” này có cơ cấu chốt gài ẩn. Dùng để trưng bày ảnh của bạn và các bản in HueForge.

https://youtu.be/_XHqyp83soY

https://youtu.be/1muiuHjyLlU?si=QQX99Vuc3420_x2t

In 3D

• Tất cả chi tiết đều có thể in không cần supports.
• In các kẹp ở phần đế với 2 perimeters và infill = 0 để chúng dễ uốn (flex).
• In phần lò xo (spring) với đủ perimeters để tay lò xo được đặc hoàn toàn.
• Thêm brims để tránh cong vênh. Tất cả chi tiết phải được in phẳng thì mới khớp đúng.
• Tránh dùng filament silk hoặc matte cho các phần cơ khí của thiết kế này. Các loại này thường giòn hơn filament thông thường.

Lắp ráp

Xem video phía trên để lắp ráp.

Lắp ráp tuỳ chọn

• Thêm nam châm 6x3mm vào topper và nắp (lid) để cơ chế puzzle “snap” rõ hơn một chút
• Dùng keo hoặc ốc M3 dài 6–8mm để cố định lò xo vào nắp hộp

Kích thước

• Lòng trong: 90 x 90 x 67mm
• Ảnh: 87 x 55mm
• Chiều cao tối đa cho tấm HueForge (tính theo cạnh của bản in): 0.9mm

Tôi có thể bán bản in/mẫu của thiết kế này không?

Có! Dự án này được chia sẻ theo giấy phép Creative Commons - Attribution.

Giấy phép này cho phép bán bản sao, nhưng bạn phải ghi nguồn đúng cách, như mô tả trong chính giấy phép.

Lưu ý: các dự án khác được liên kết ở đây (remix hoặc dự án liên quan) có thể có giấy phép khác. Vui lòng tôn trọng các giấy phép đó.

Giấy phép này chỉ áp dụng cho các file model (STL, 3MF, STEP, F3D) có trong dự án này. Không áp dụng cho ảnh, video, logo của mình, hay các đồ hoạ bổ sung khác đính kèm hoặc hiển thị cùng dự án.

Văn bản ghi nguồn khuyến nghị

"Twist Lock Box (Photo)" (https://3dprinty.xyz/project/98) được thiết kế bởi 3D Printy (https://3dprinty.xyz) và chia sẻ theo giấy phép Creative Commons Attribution (CC BY 4.0) (https://creativecommons.org/licenses/by/4.0/).
