Ống gió quạt Delta-P 4 cổng (Revo)

Ghi chú cập nhật: Version 25

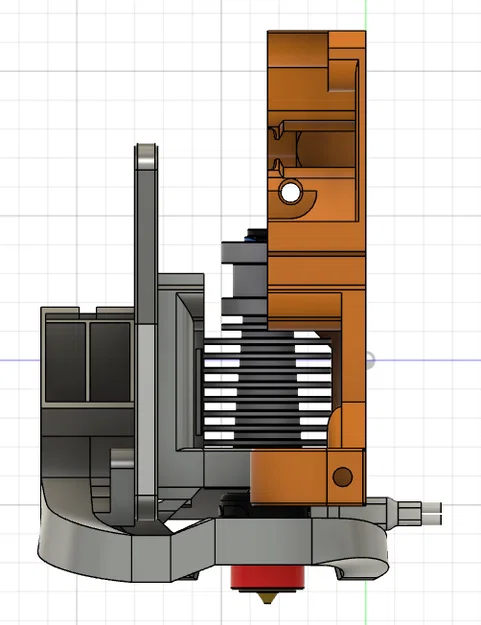

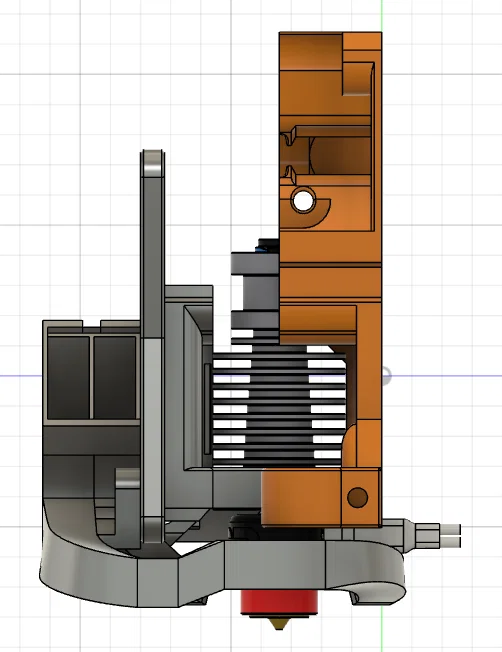

• Thiết kế lại duct – góc cửa xả và các port. Duct trước đó hơi lệch tâm so với nozzle và đã được chỉnh lại.

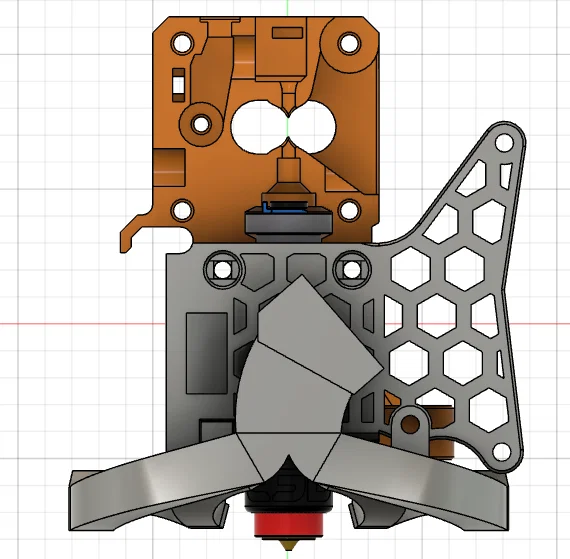

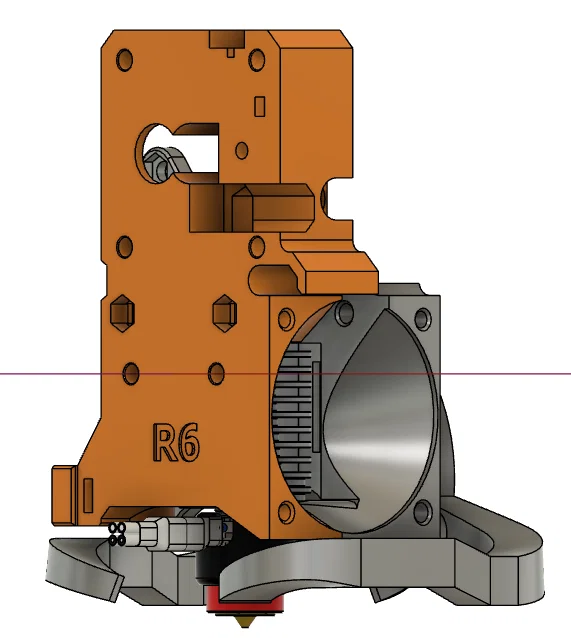

• Cập nhật nắp Extruder cover để fit với version này.

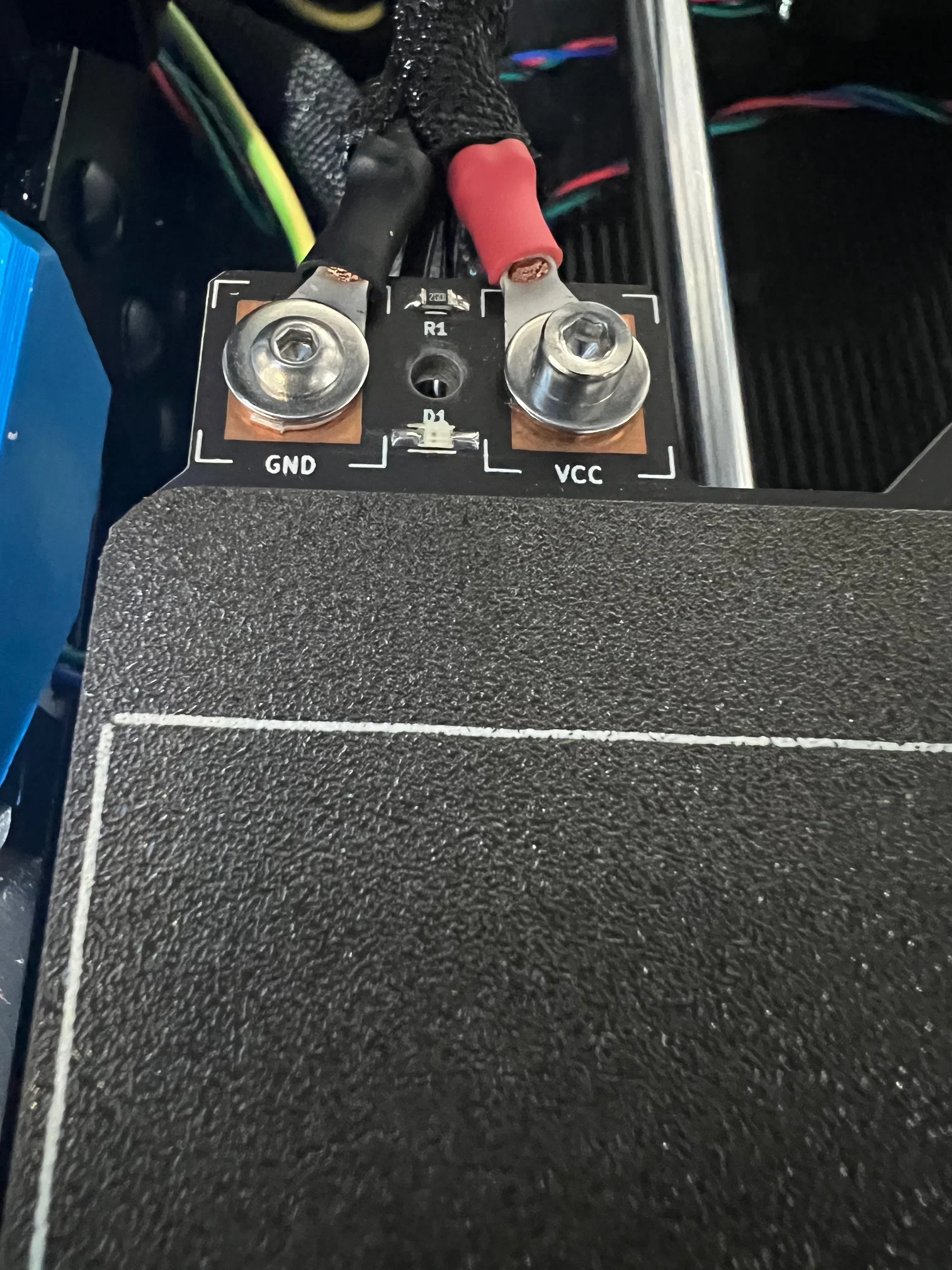

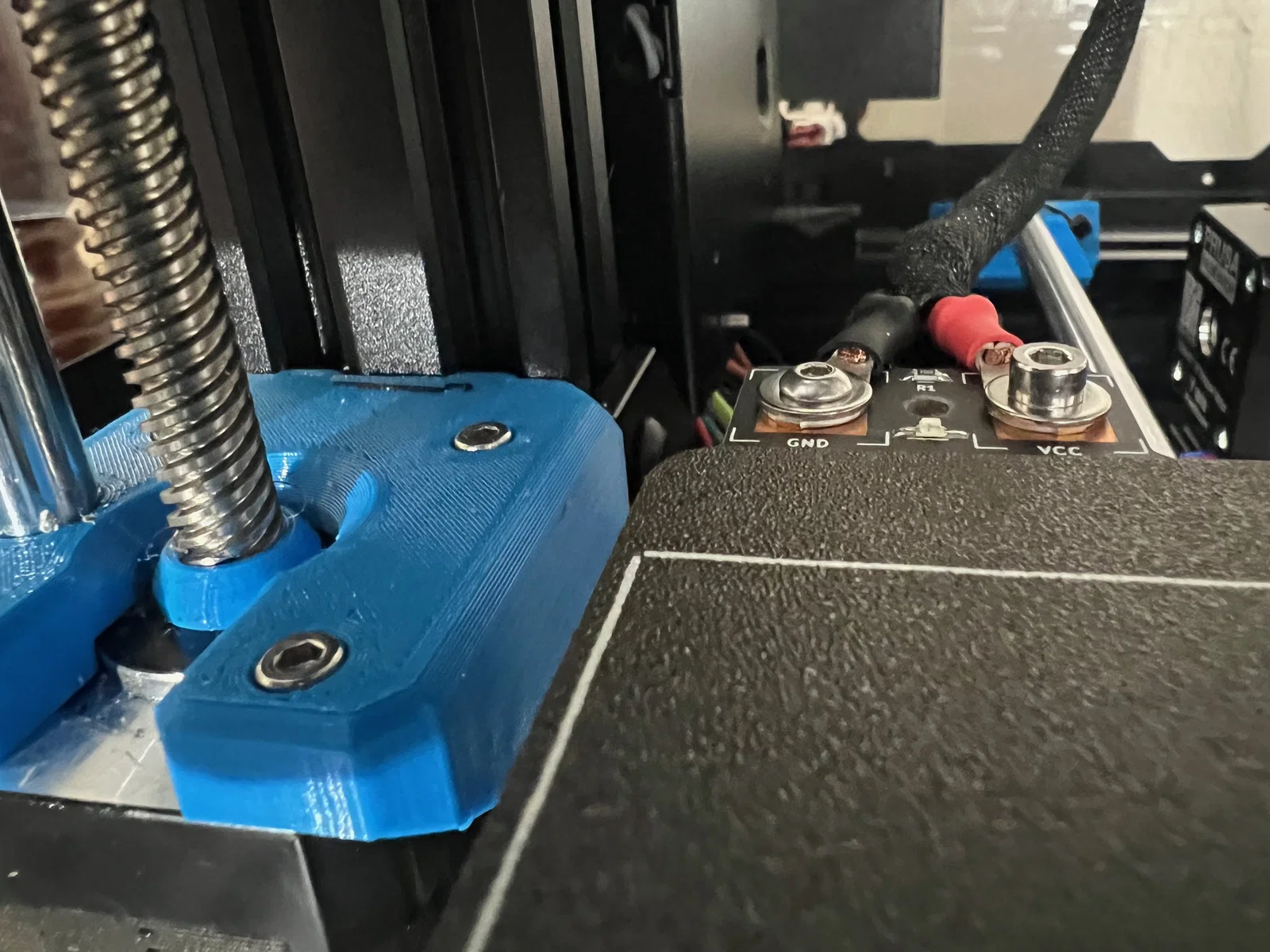

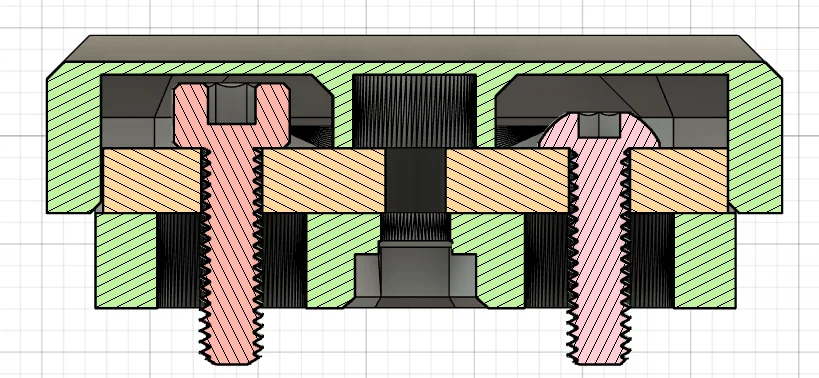

• Cập nhật nắp che dây heatbed cable cover để các port xả không bị chạm. Để làm vậy, mình dùng ốc M3 X 10 button head thay cho socket head cap screws để cố định dây heatbed vào heatbed. Nhờ đó mình giảm được chiều cao của phần nắp tại vị trí mà fan duct có thể chạm vào.

Duct cần supports. Mình dùng “from build plate only.” Mình thấy grid supports cho kết quả rất ổn với Top Z contact distance đặt 0.25mm.

Mình có thể sẽ chỉnh thiết kế thêm chút nữa nhưng không chắc có cải thiện đáng kể từ đây.

Version này in được cả hai test spheres rất ổn khi tăng tốc độ quạt lên khoảng 80% sau lớp đầu tiên (không supports). Mình chưa thử tốc độ quạt cao hơn.

Update: Apr. 11 2024

Ghi chú cập nhật: Version 24

• Xóa Version 23
• Nhận ra cần chỉnh extruder cover và fan duct để chúng ăn khớp đúng. Đã đính kèm file.
• Đang tinh chỉnh các outlet ports để tìm góc tối ưu cho làm mát.

Update: Apr. 07 2024

Ghi chú cập nhật: Version 23

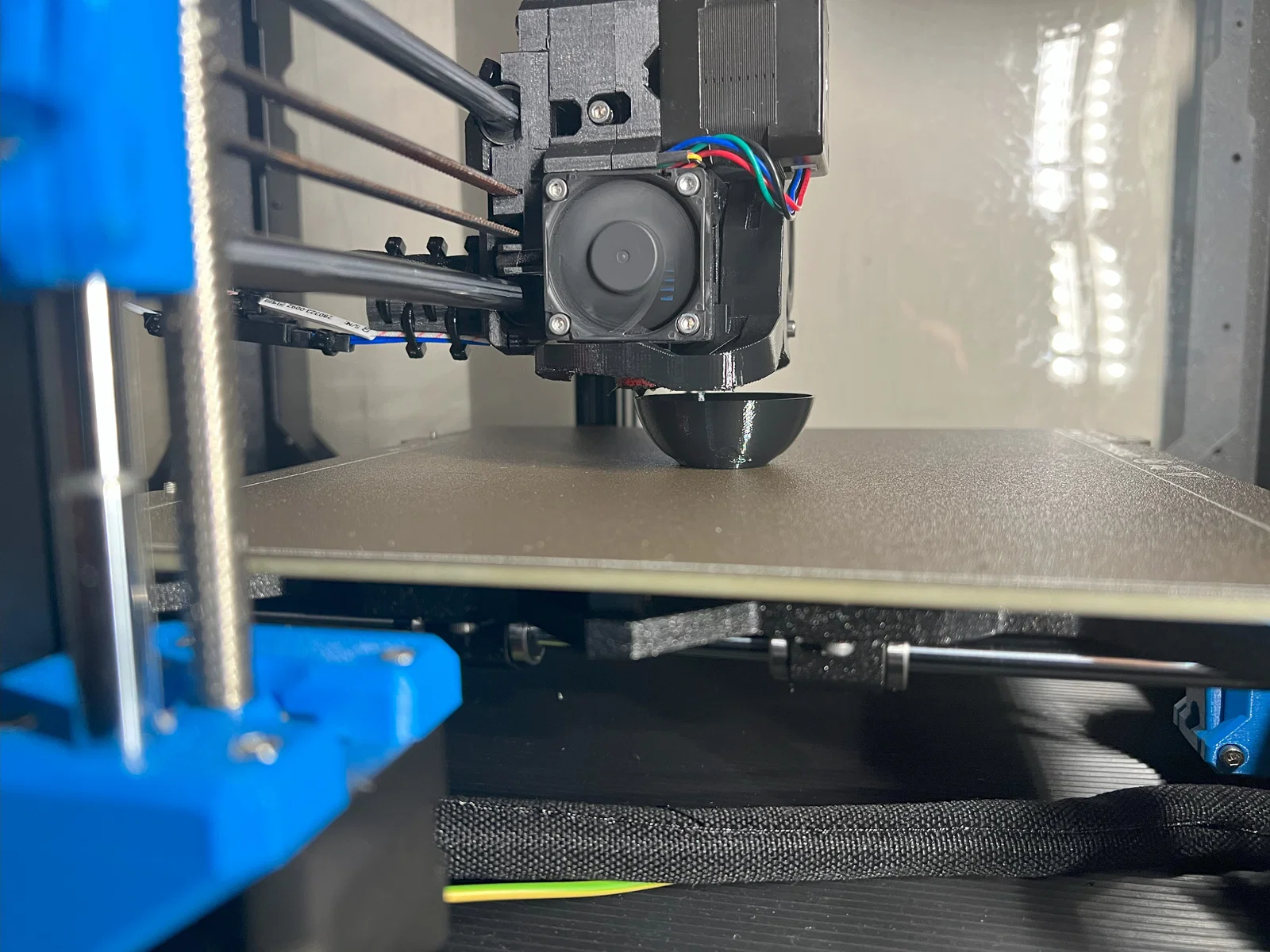

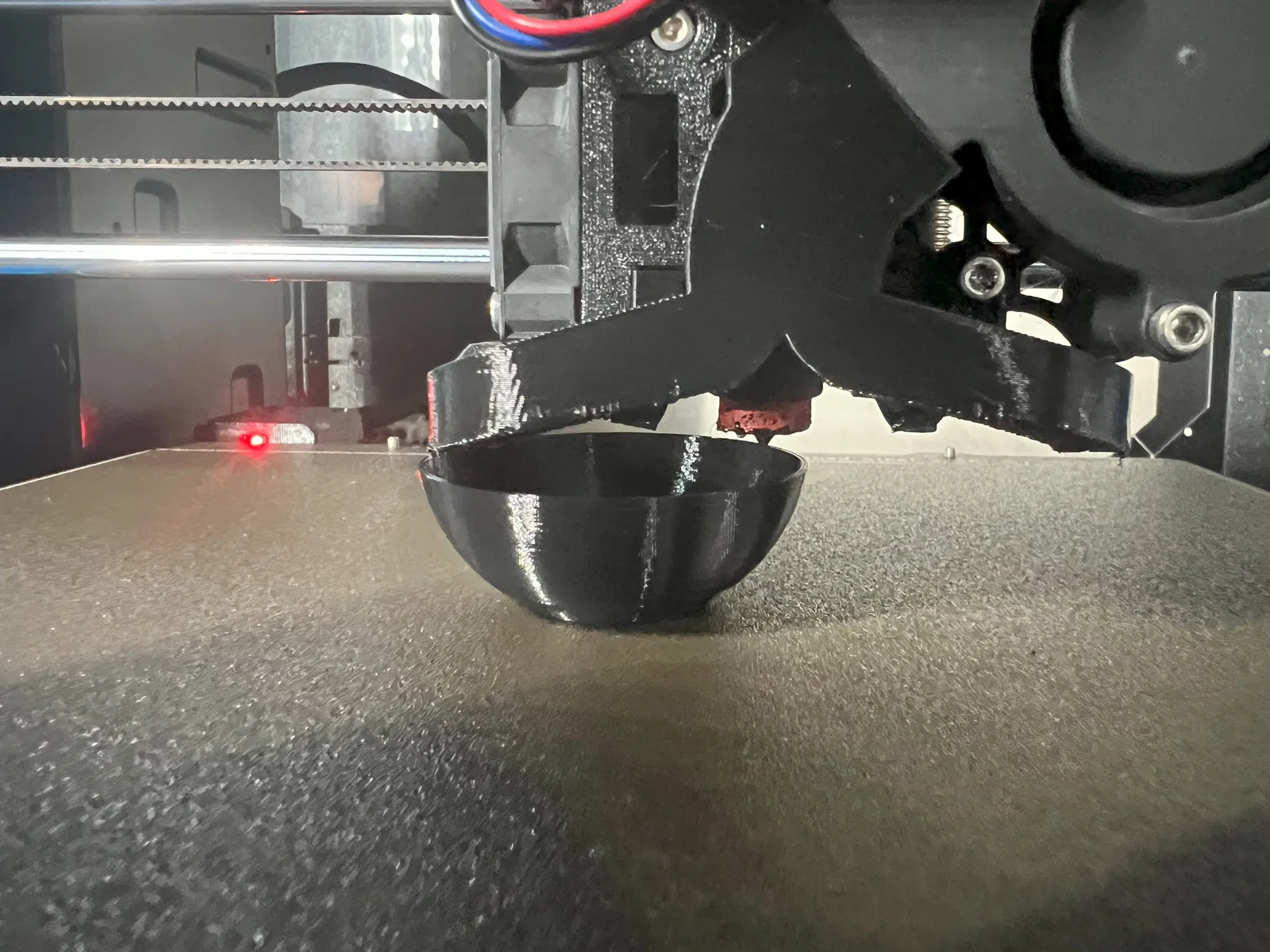

• Thiết kế lại do các version trước bị chạm với heat bed cover khi in gần khu vực đó trên bed. Version này đã tránh được heat bed cover nhưng test sphere 50mm bị biến dạng nhiều hơn gần phần đáy. Mình sẽ thử tune để ra kết quả tốt hơn. Version này cũng cần bed supports nên hơi phiền. Mình đang dùng grid supports vì có nhiều chỗ để kẹp bằng kìm. Version này vẫn nhìn thấy nozzle khá rõ. Ảnh có thể thấy góc nhìn nozzle và các vùng sphere bị biến dạng. 2 tấm ảnh cuối trong nhóm là sphere sạch hơn được in bằng version 17.

Update: Mar. 20 2024

Ghi chú cập nhật: Version 17

• Có vẻ sẽ bị đụng heat bed cable cover khi in ở góc đó của bed. Có thể phải xem các phương án thiết kế khác.

Update: Mar. 11 2024

Cập nhật:

• Thiết kế gọn hơn, tăng độ dày thành bên ở một số khu vực.
• Nhìn thấy nozzle rõ hơn và được căn giữa.
• Ducting được chỉnh nhẹ.

Ghi chú cập nhật: Version 12

• Khi in nhiều sphere trên cùng build plate thì biến dạng lại xuất hiện. Mình đoán là các lớp overhang chưa kịp “cure” hoàn toàn khi máy nhảy qua lại khắp bed.
• Mình test version cập nhật này (V17) với một hollow sphere đường kính 50mm (thành 2mm) và nó chạy tốt – tốt hơn version 12. Nhưng vẫn có vài biến dạng nhỏ ở mặt sau của sphere.

Đây là một thiết kế lấy cảm hứng từ delta-p duct của @teookie.

Cần dùng Teookie's V2R2 cover và hướng dẫn lắp. Delta-P fan duct V2-R2 for MK3S(+) extruder by teookie | Download free STL model | Printables.com

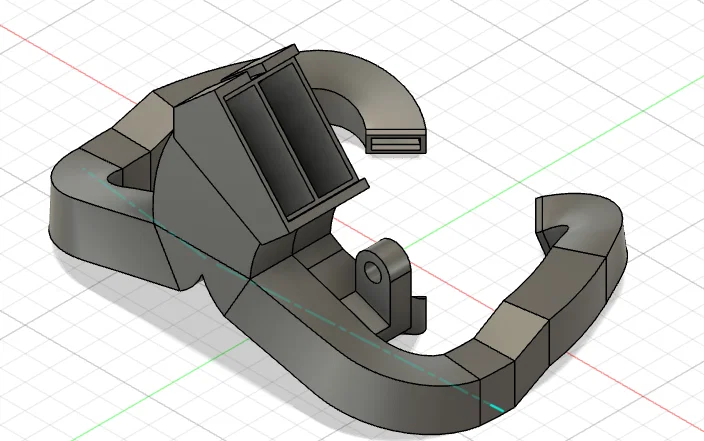

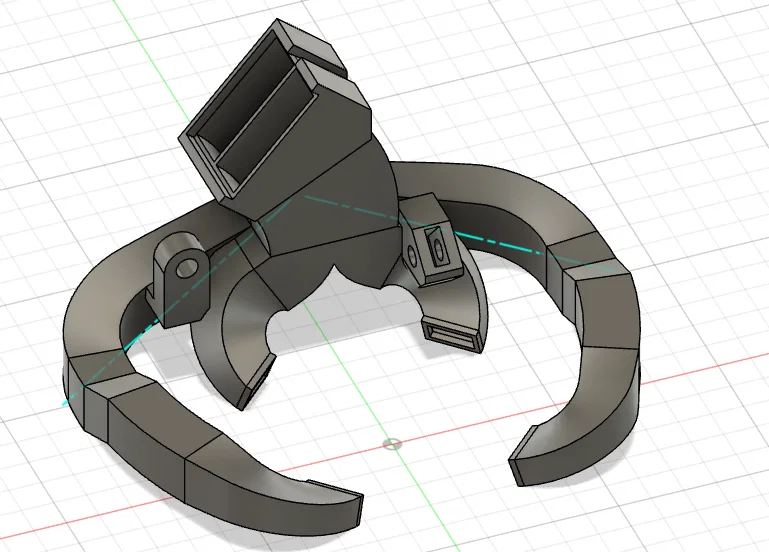

Thiết kế này có 4 outlet ports riêng để làm mát quanh nozzle ở cả 4 phía.

Mình bắt đầu thiết kế cái này vào dịp Christmas 2023. Lúc đó mình đang cố in @3Dprinty’s articulated snowman fidget thì thấy các sphere của người tuyết bị biến dạng ở những khu vực gần print bed. Mình thử Delta-P thì hình dáng cải thiện, nhưng vẫn còn chỗ để nâng thêm.

Ghi chú:

In với build plate supports

• Duct này được tune riêng cho mẫu sphere này. Mình chưa test gì khác.
• Duct này dùng với E3d Revo nozzle. Mình chưa thử trên máy dùng V6.
• So với bản gốc thì version này nhìn nozzle ít rõ hơn.

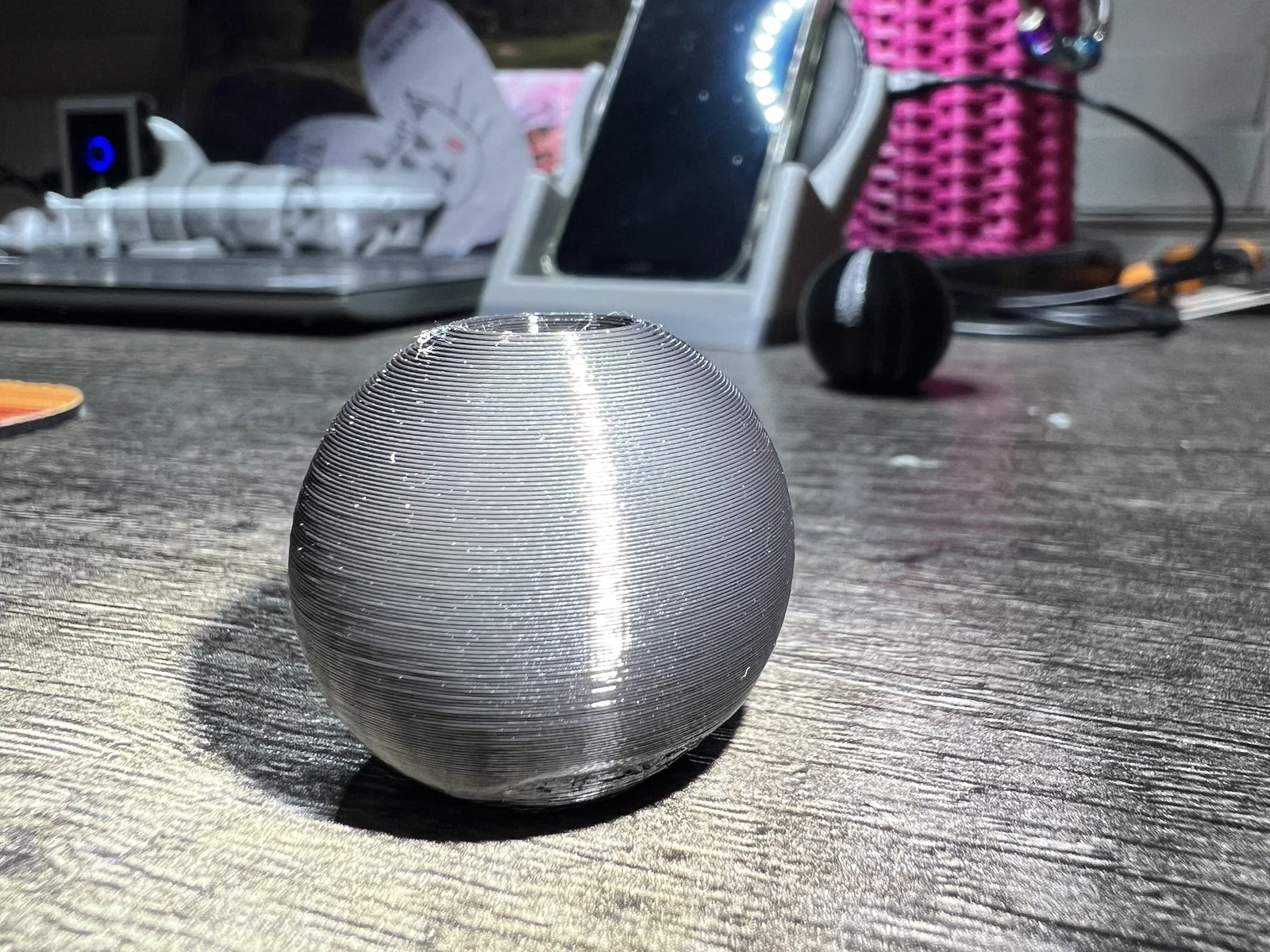

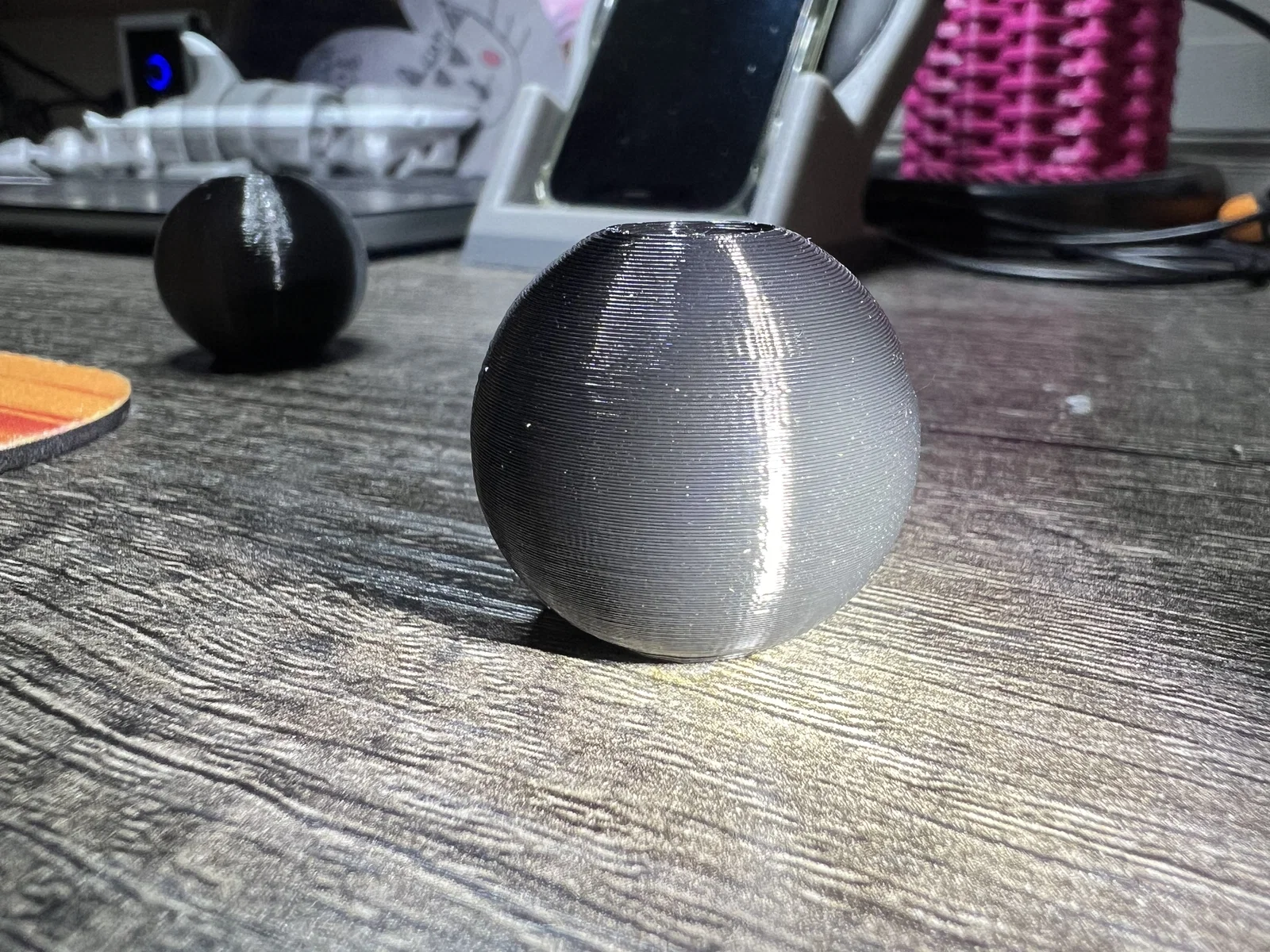

• Ảnh sphere
  • 2 ảnh đầu cho thấy biến dạng. Các biến dạng này là từ các version trước của fan duct này. Những fan duct khác mình thử còn bị biến dạng rõ hơn.
  • 2 ảnh sau cho thấy không/ít biến dạng với bản revision cuối của duct này.

Thông số test

• Slice sphere không supports.
• Set cooling max lên 80+
• Set quạt bắt đầu sau lớp đầu tiên.
