Bộ đẩy water jet cho thuyền RC – open source đầy đủ (v12)

Mình đang cố làm thêm một bộ water jet propulsion mới cho thuyền RC.

Phiên bản hiện đang dùng trên thuyền là "v12".

Dự án open source hoàn toàn (chỉ cho mục đích phi thương mại, cần license khác thì liên hệ).

Cứ thoải mái để lại bình luận góp ý về thiết kế này. Nhớ đọc phần comments nữa, trong đó có nhiều thông tin hữu ích.

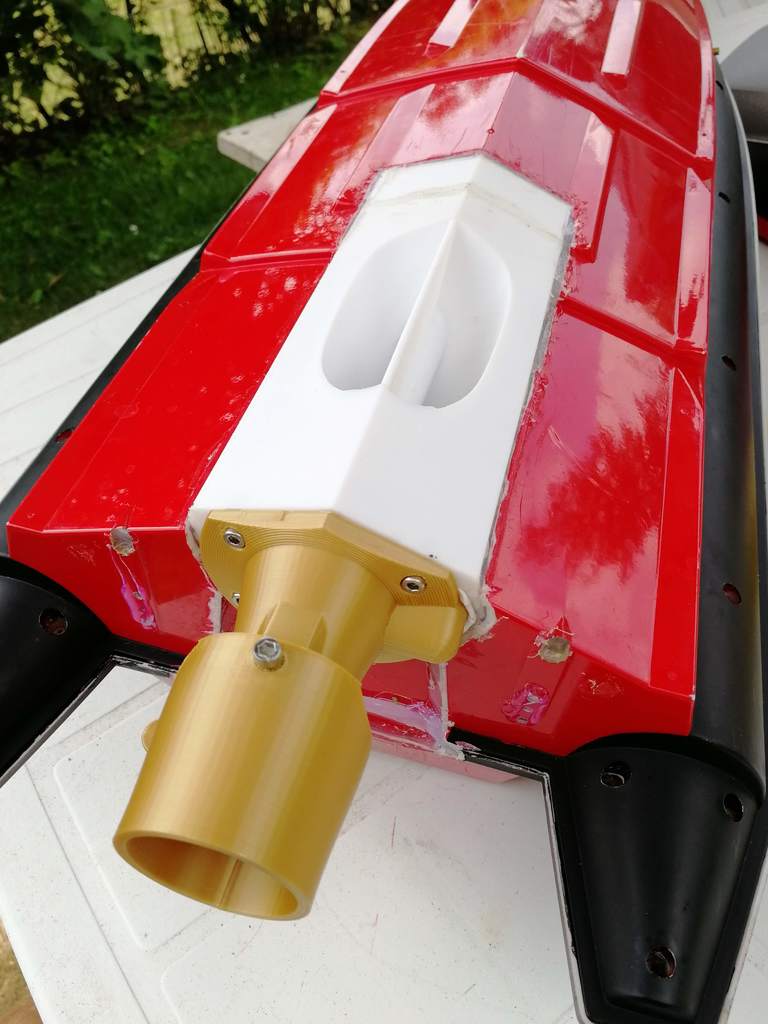

Thiết kế cho thuyền mô hình dài khoảng 1m.

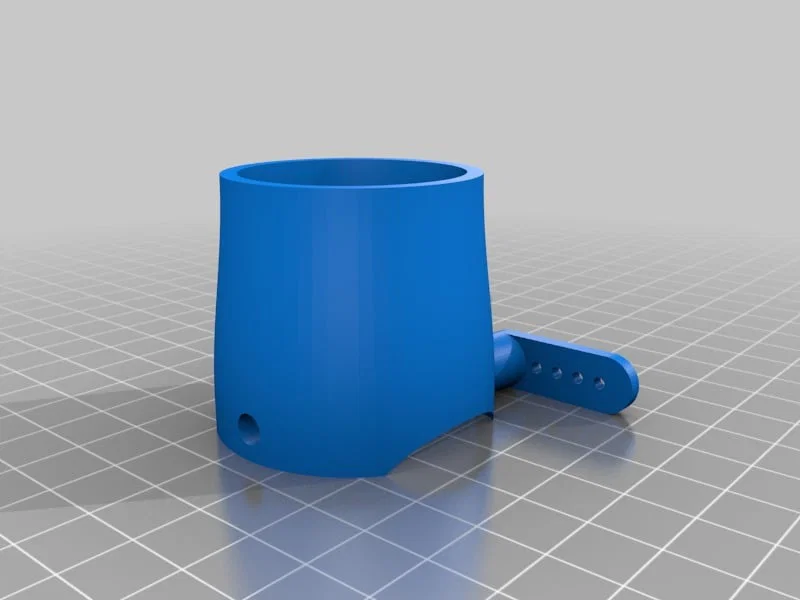

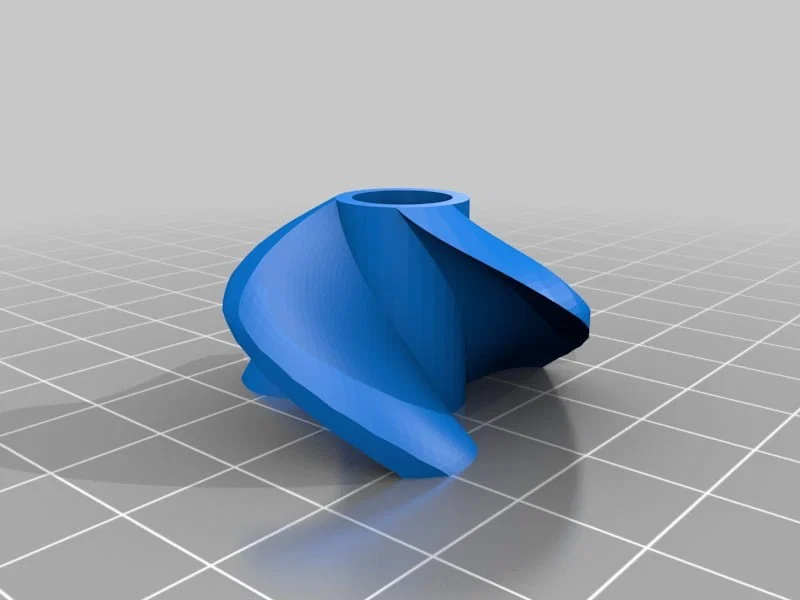

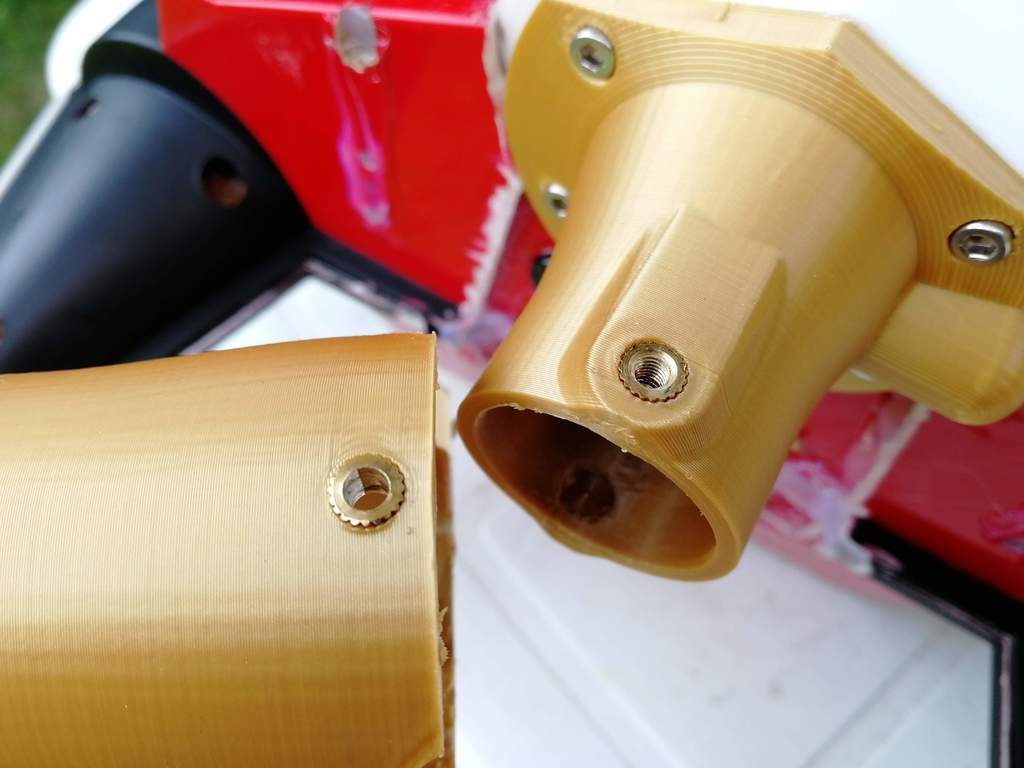

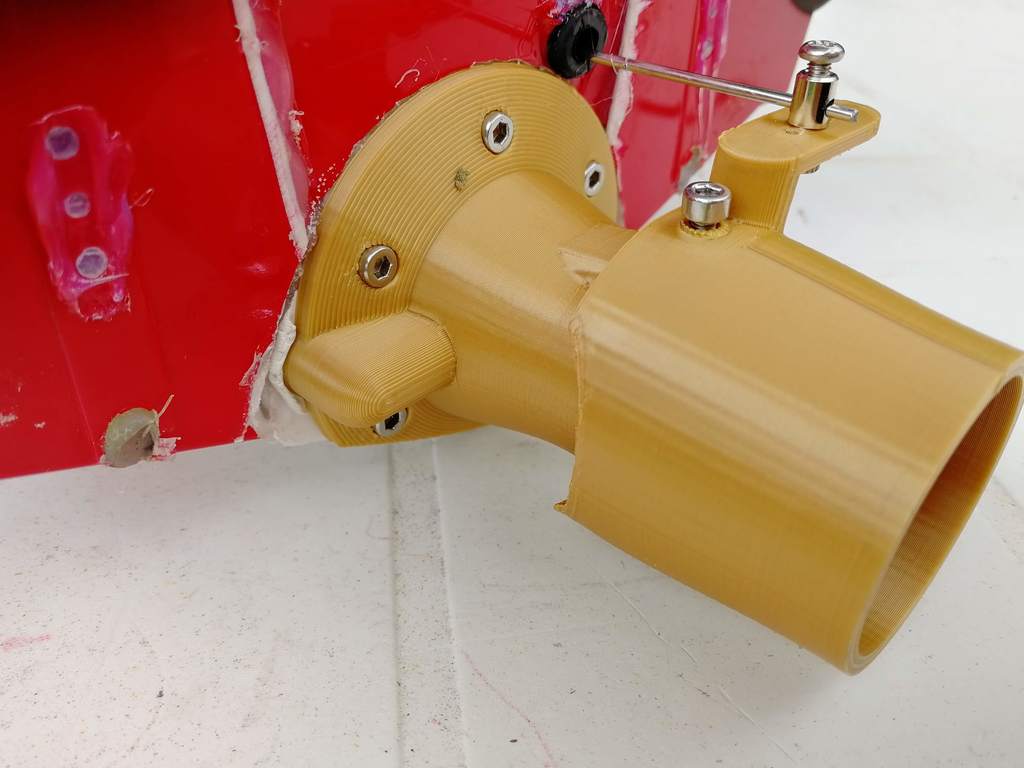

In bằng PLA (trừ impeller in bằng PETG). Cần insert đồng M3 5x5mm. Các lỗ insert trong file "jetRudler_v12.stl" được khoan bằng mũi khoan 3.2mm.

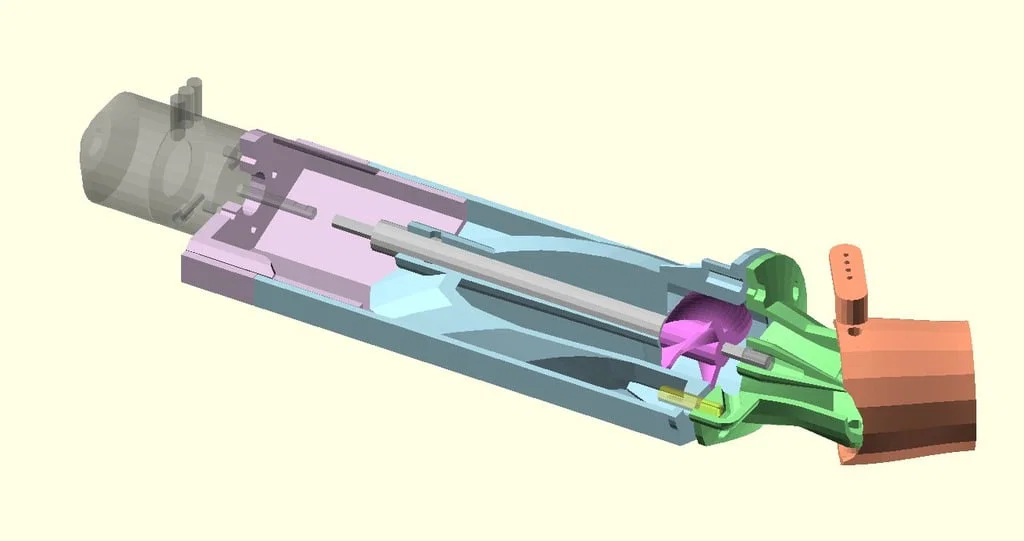

Mã nguồn OpenSCAD cho v12 ở đây: https://gitlab.com/jdobry/waterJet/tree/v12

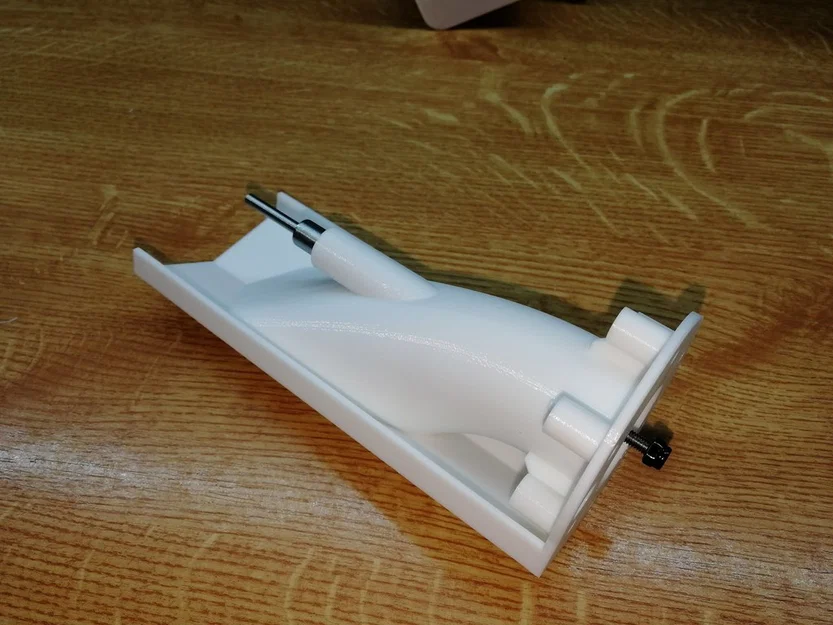

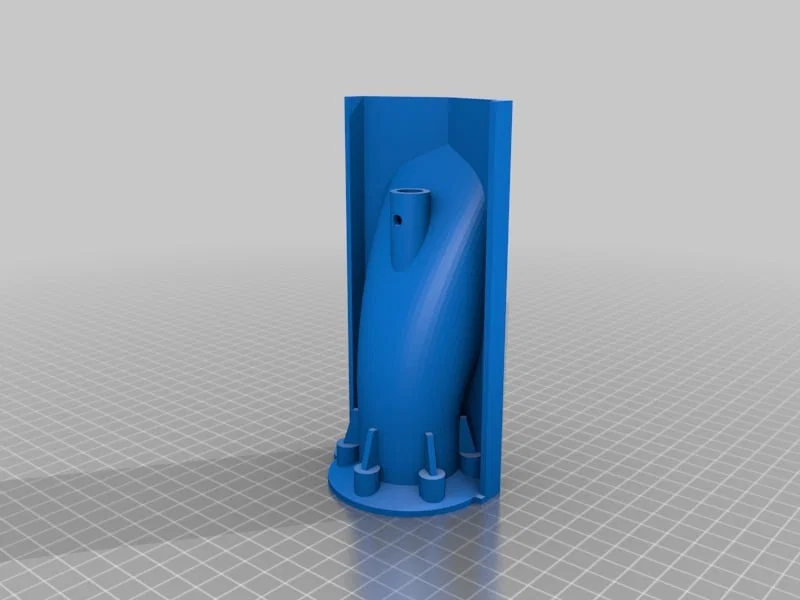

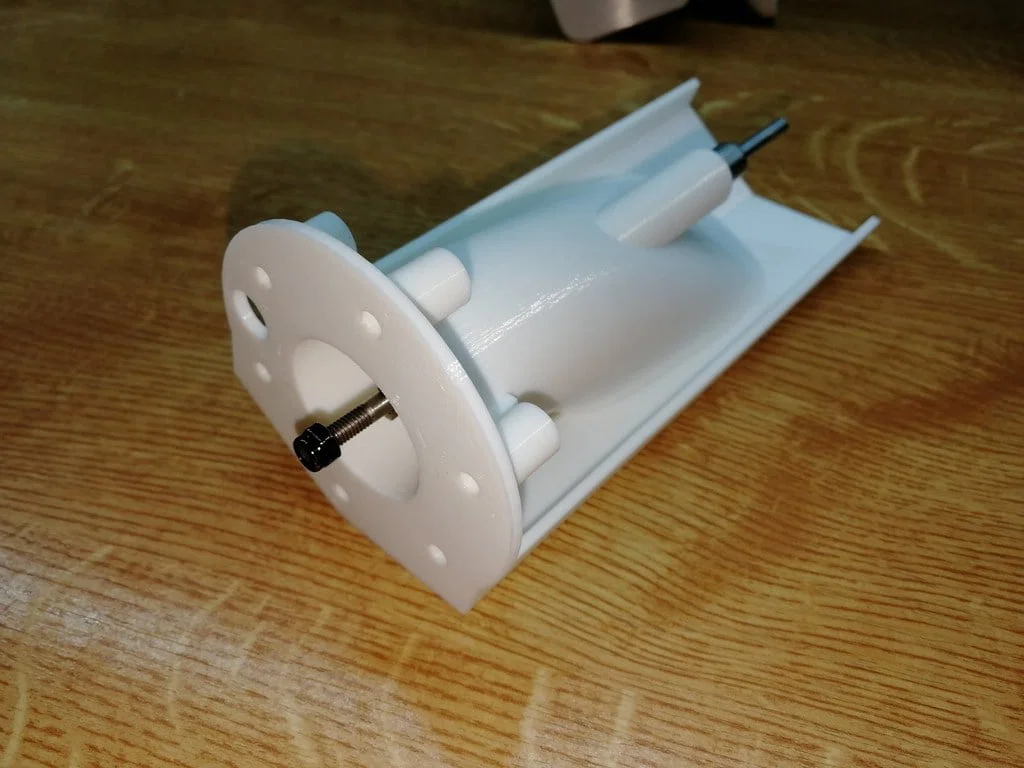

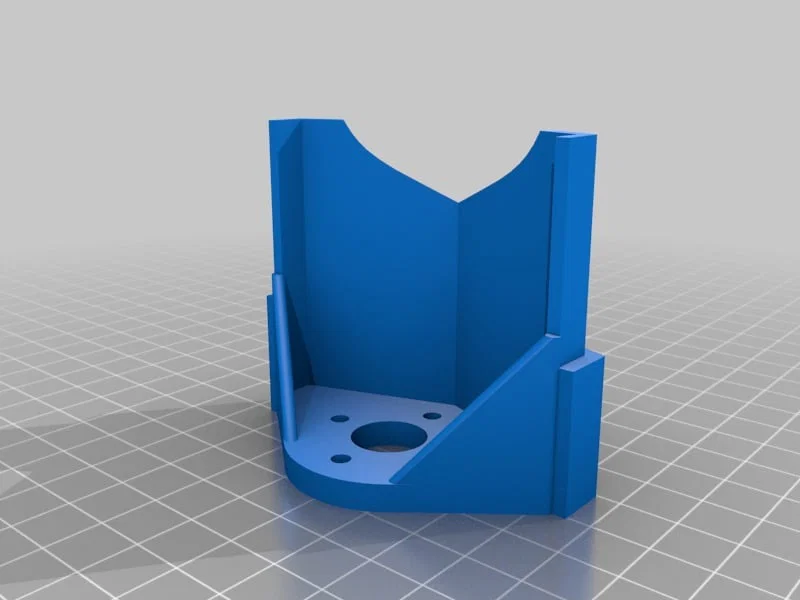

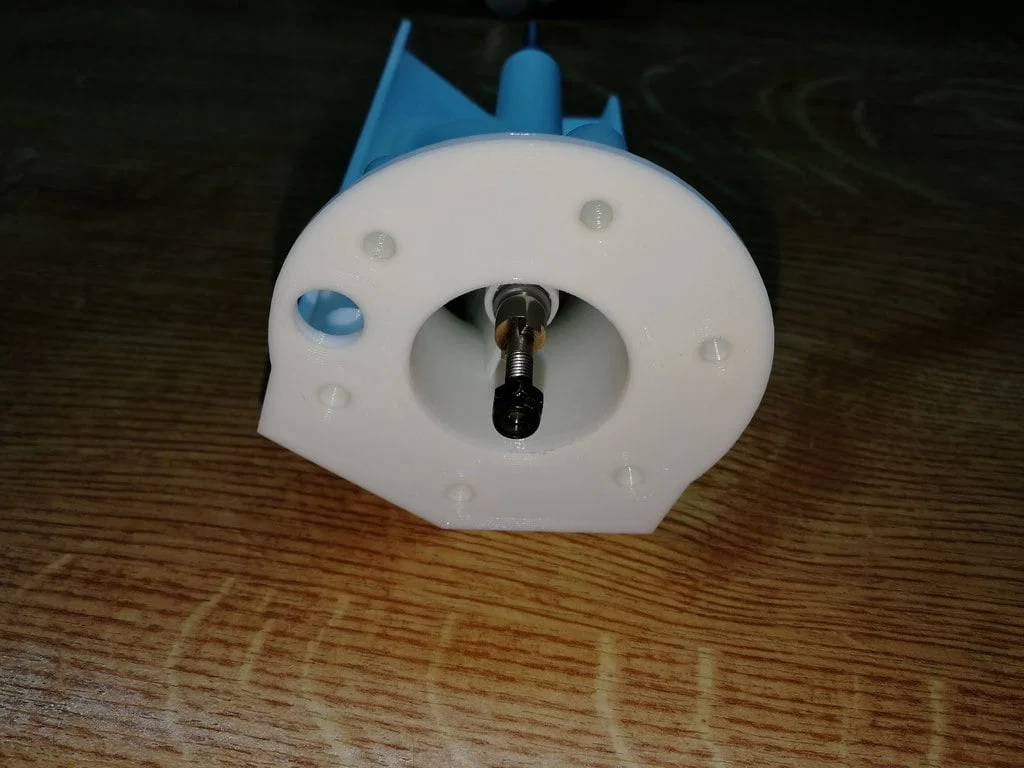

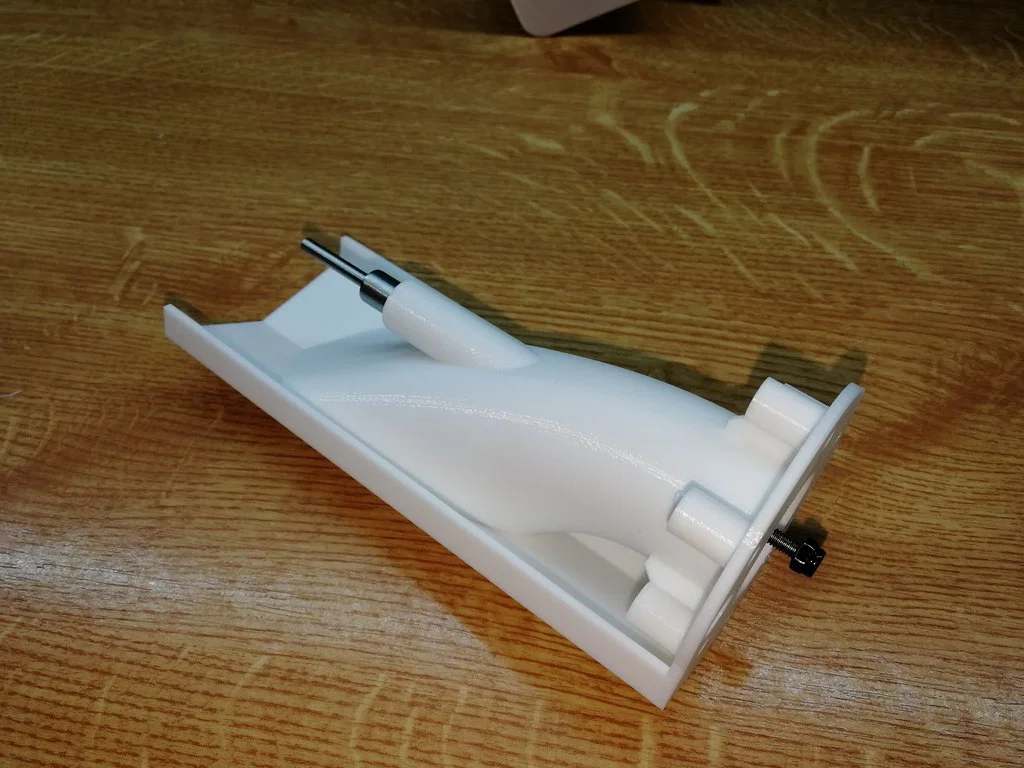

mainPart và motorHolder cần dán keo với nhau. Làm việc này CHỈ khi đã lắp trục (shaft) vào motor cùng nhau, không được dán khi chưa lắp. Cần đảm bảo motor và shaft đồng tâm (concentric) thật chuẩn.

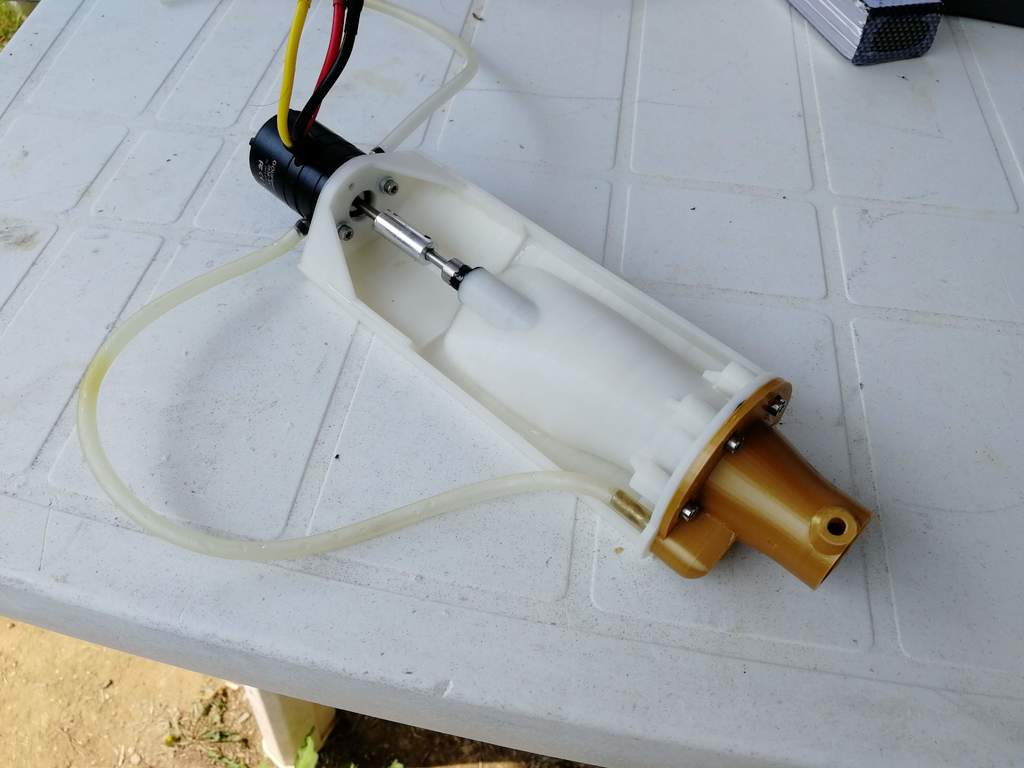

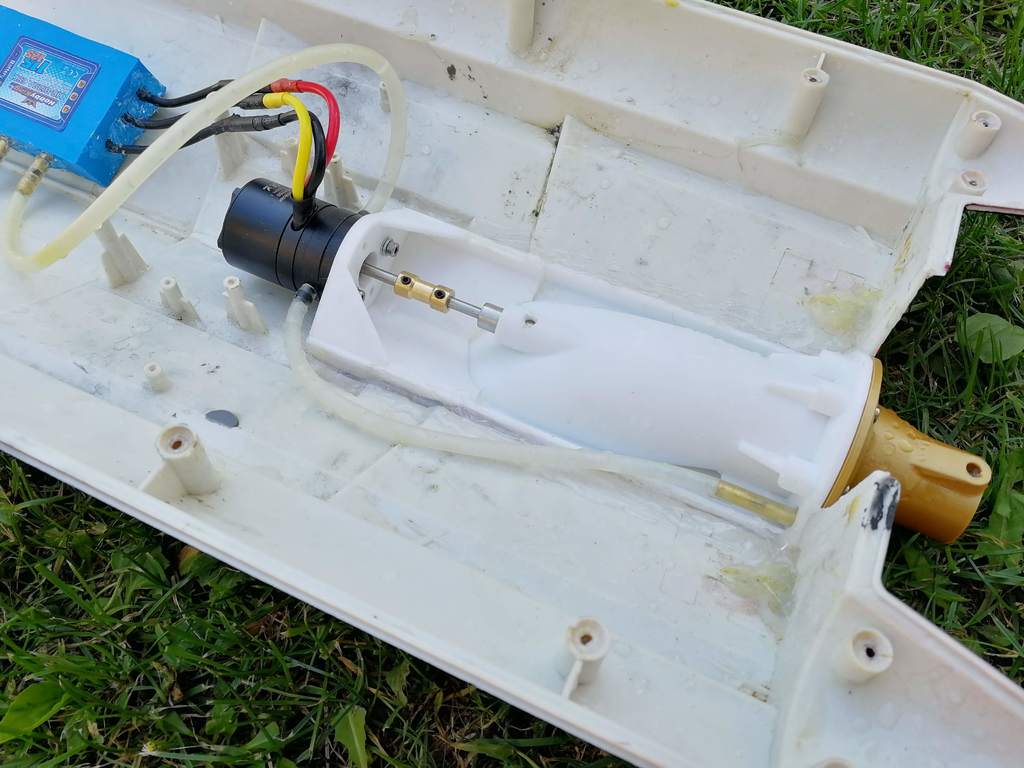

Mình đang dùng combo motor 3536 1700KV + ESC (re-flash bằng SimonK firmware O_POWER=470; O_GROUND=47; POWER_RANGE=1600*CPU_MHZ/16+MIN_DUTY) với pin LiPol 6000mAh 40C 3S. Kết quả đo được là 80A (930W) công suất điện.

2018-06-06: bổ sung thêm thông tin

2018-06-05: phát hành công khai bản "final" v12 đầu tiên

2018-06-02: test thuyền thực tế https://youtu.be/jG33dKuQeQY

2018-05-26: test lần 3 https://youtu.be/VpkvRb1sVZo

2018-05-12: test lần đầu https://youtu.be/7qWh_Ipw2Fk https://photos.app.goo.gl/55UOe9A346dyhPs23
