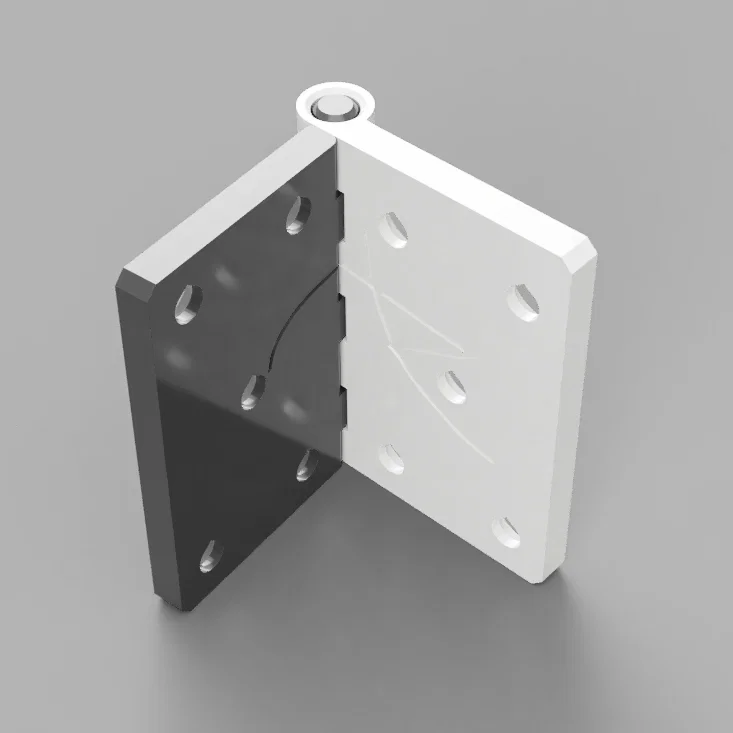

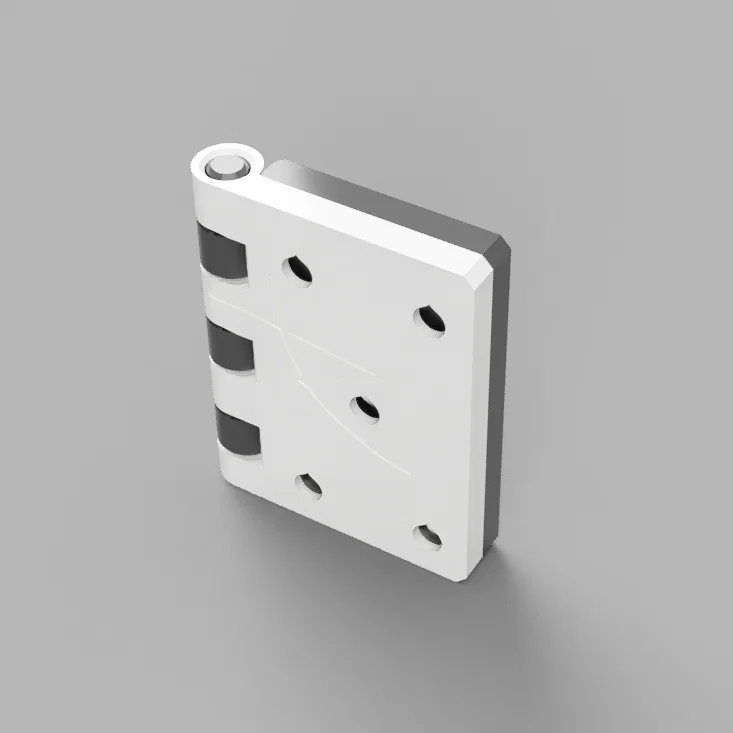

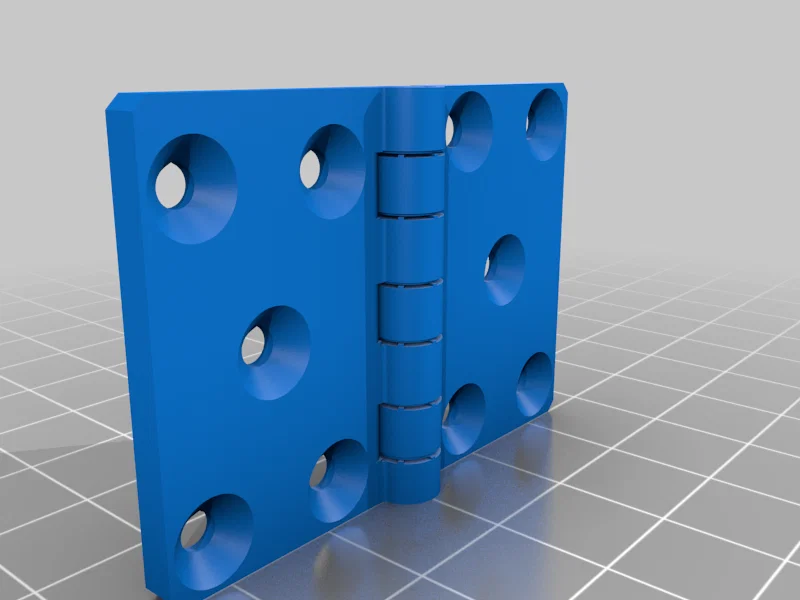

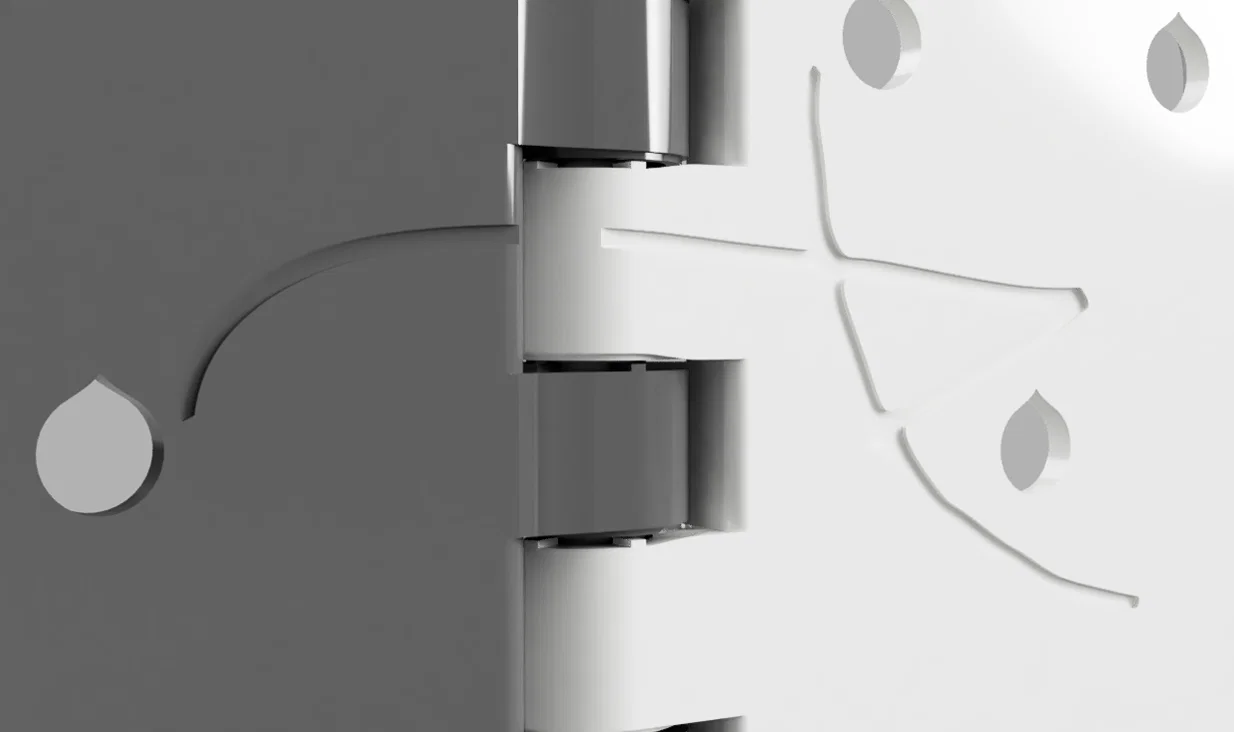

Bản lề ổn định – Stable Hinge (in dựng upright) dễ in

Cách đây một thời gian, mình đi tìm một bản lề (hinge) đẹp để hoàn thiện phần vỏ (encasing) cho máy in của mình.

Nhờ J-Max mình tìm được một mẫu hinge khá ngon. In rất dễ và chắc chắn hơn nhiều so với mấy phiên bản in nằm ngang. (https://www.thingiverse.com/thing:1396038)

Nhưng mình phải thừa nhận là hơi thất vọng vì dung sai (tolerance) quá lớn. Kết quả là cánh cửa bị xệ xuống thấy rõ.

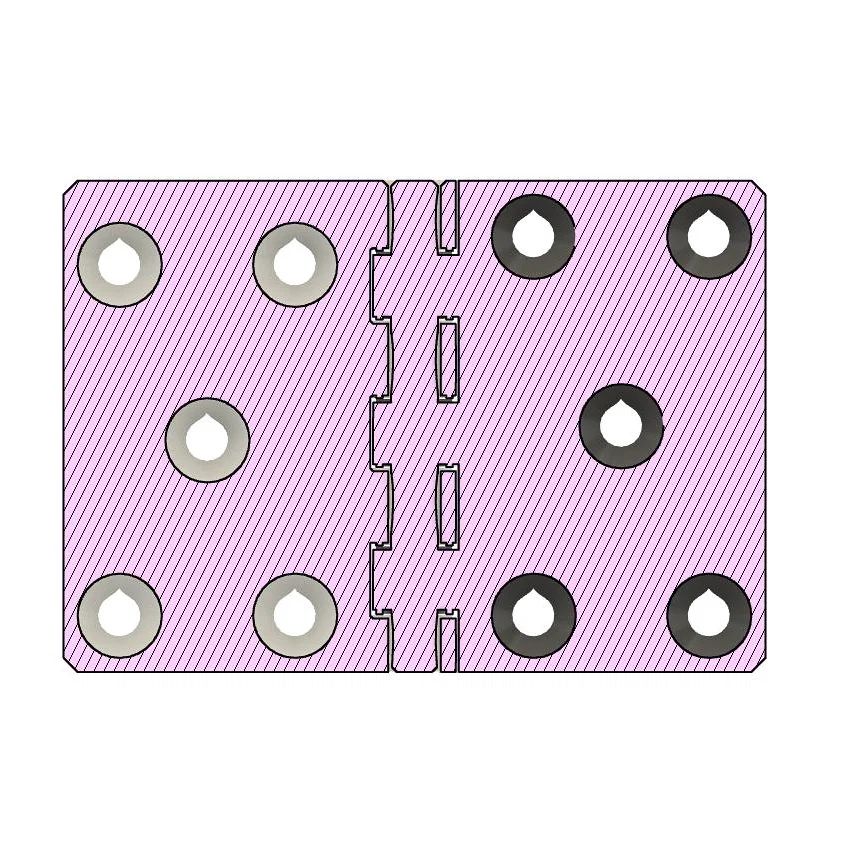

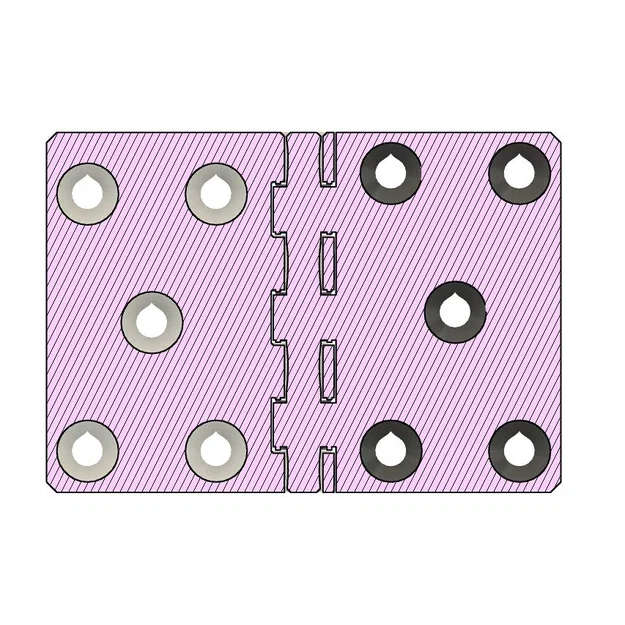

Vậy nên mình thử làm một cái hinge tốt hơn và nhanh chóng nhận ra vấn đề: các lớp in dính chặt với nhau không chừa đường sống.

Sau một thời gian mày mò thì mình nghĩ ra một giải pháp, dễ làm lại và có thể hữu ích cho nhiều dự án khác nữa. Mình đã dùng kỹ thuật này rồi trong mẫu holder cho dao (Nhật).

Pro:

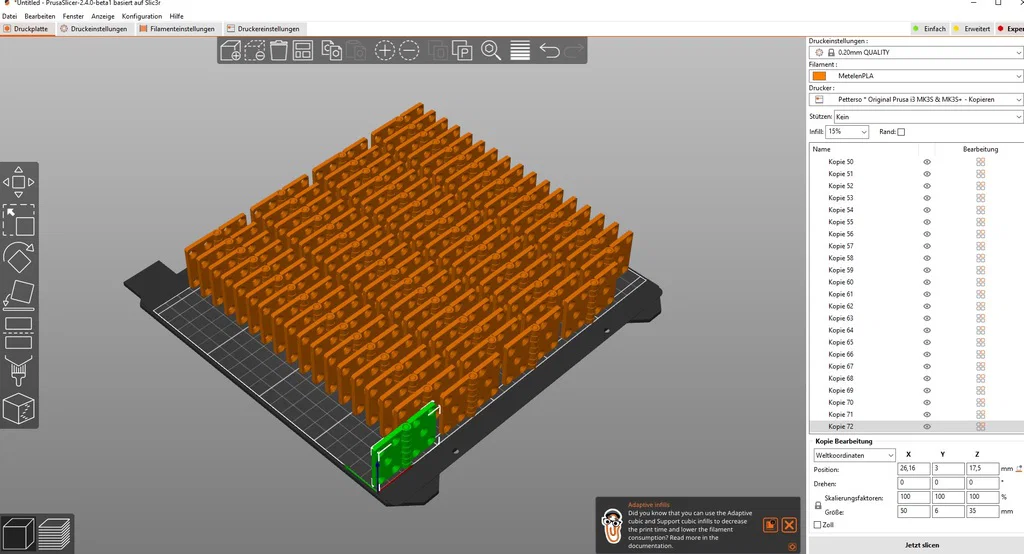

• Bạn có thể in hơn 70 cái cùng lúc nếu bạn “chịu chơi” :D (Prusa MK3s)

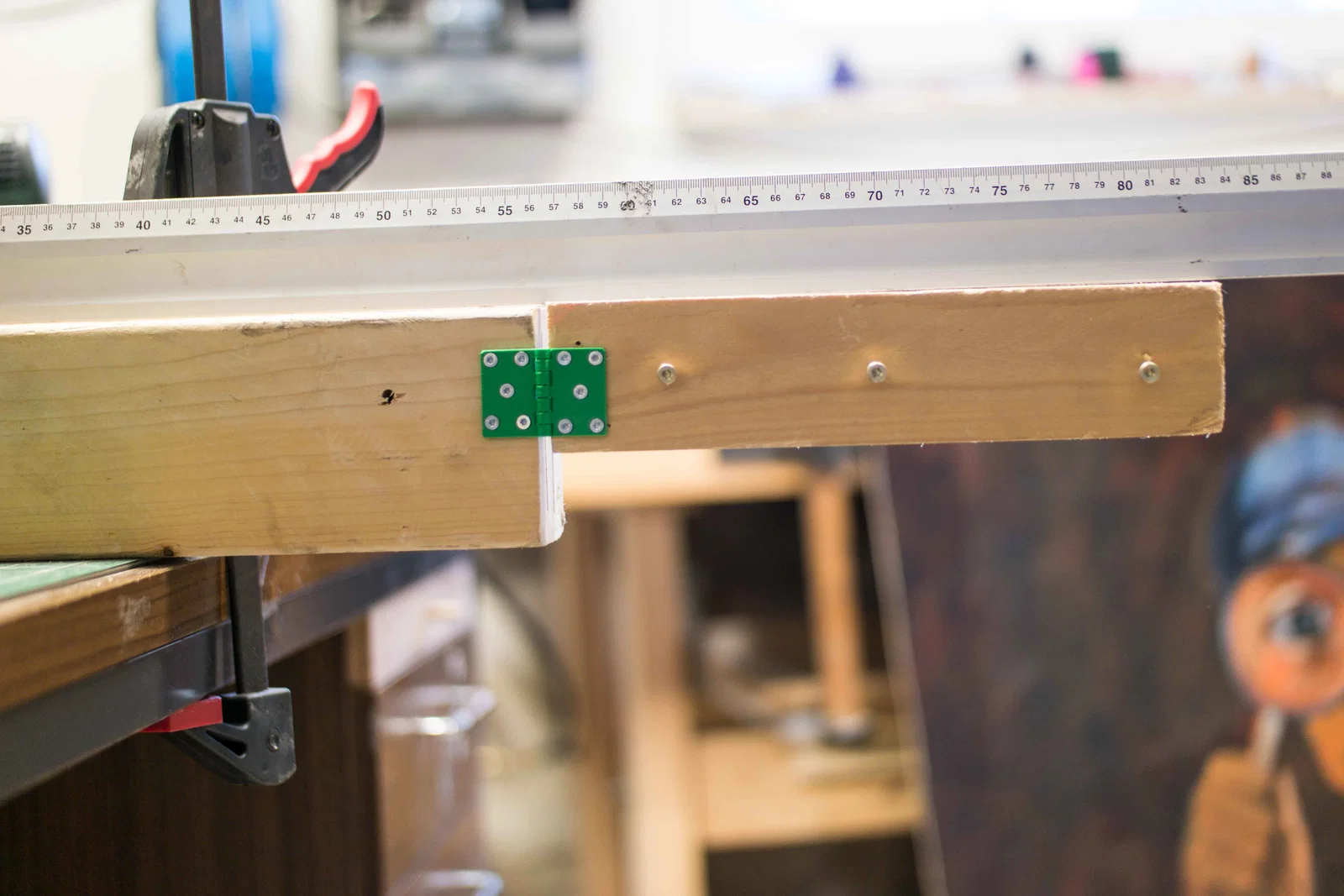

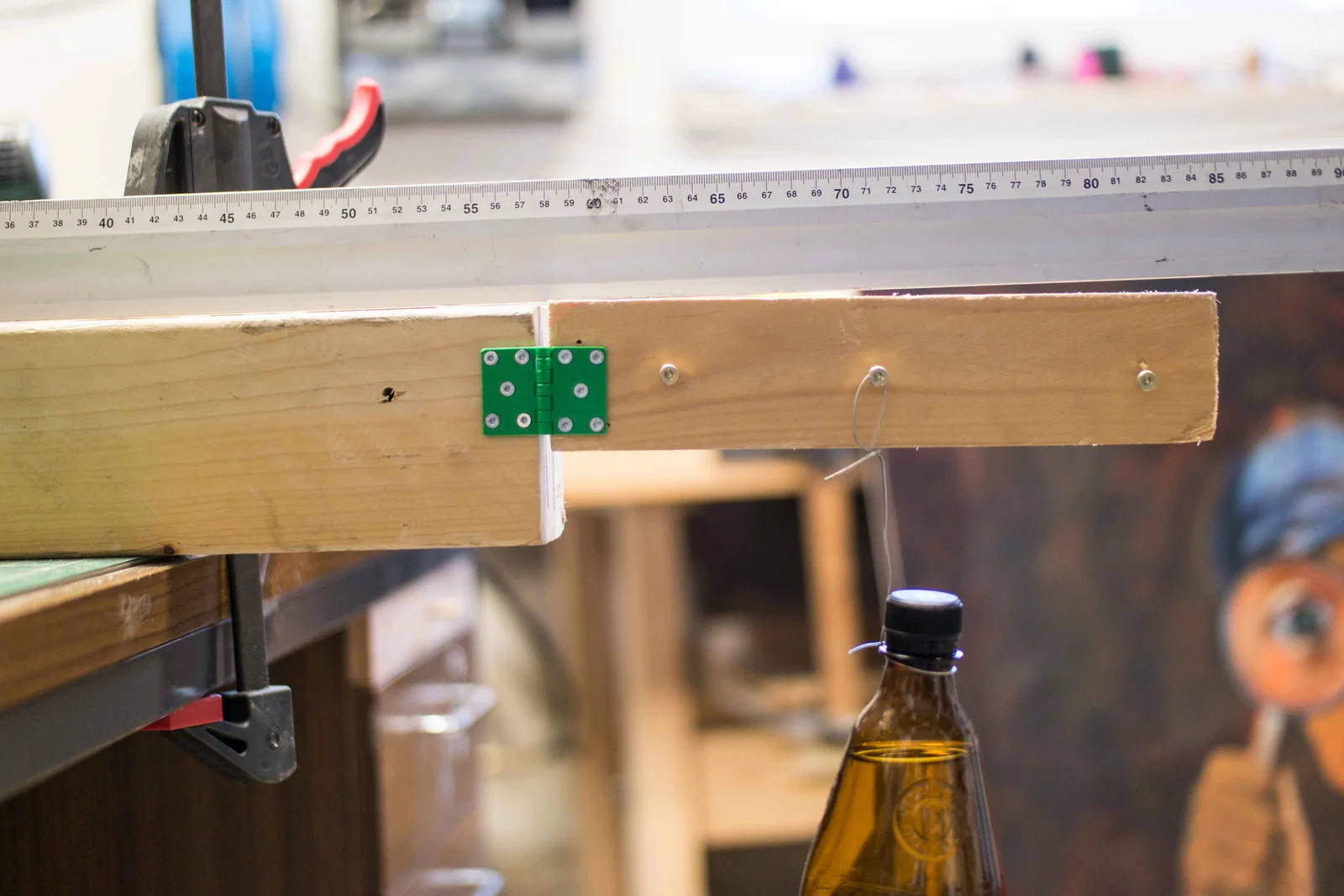

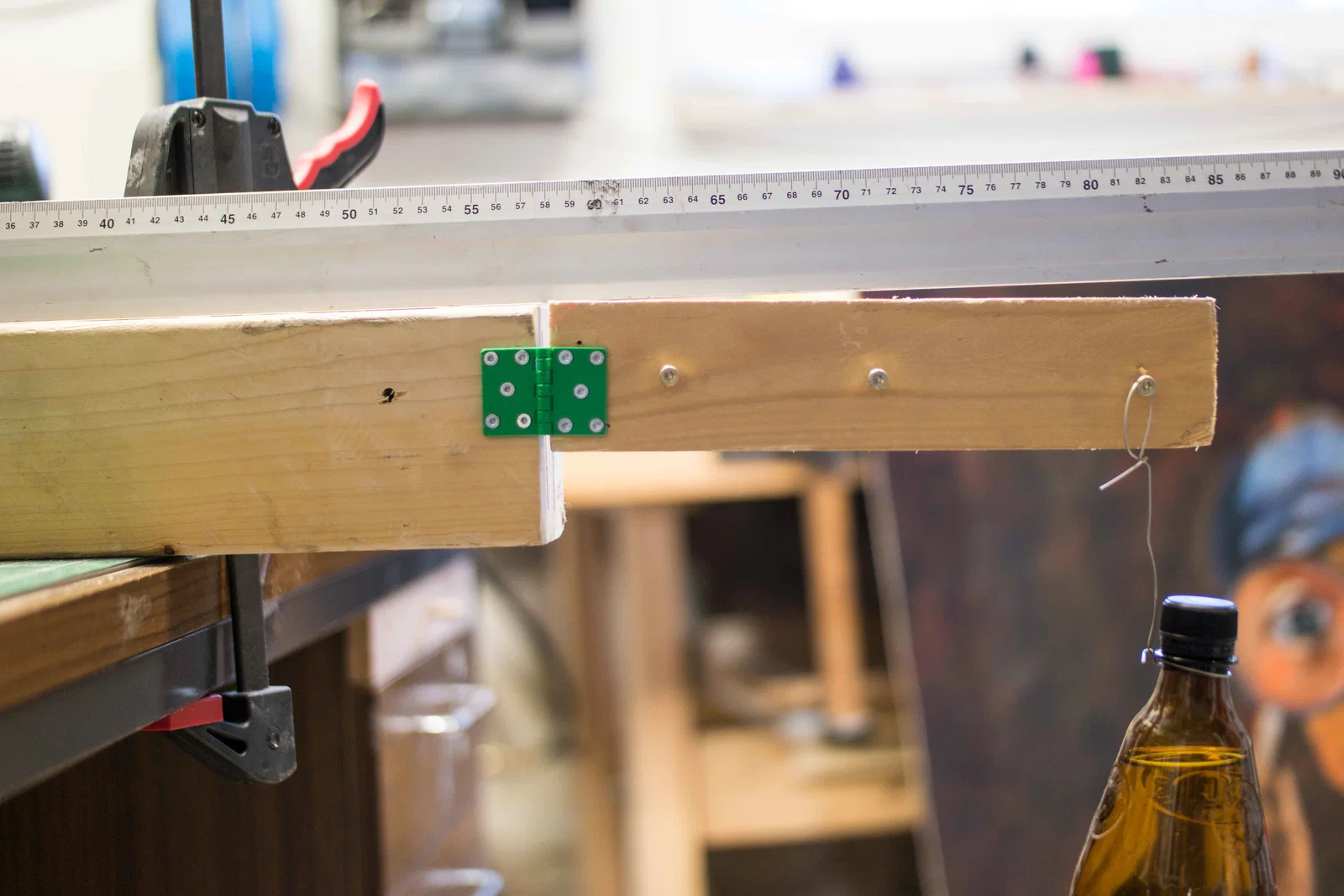

• Rất ổn định, kể cả với dung sai khoảng 0,2 mm

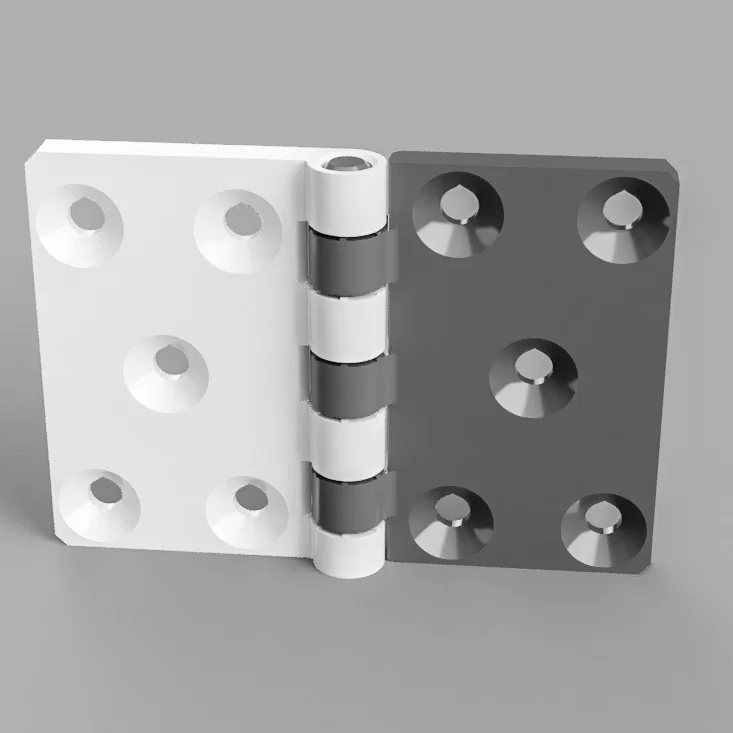

• Có thể bắt ở nhiều vị trí với 10 vị trí bắt vít gỗ 3 mm (hoặc loại khác)
• Bán kính xoay (turn radius) rất tốt

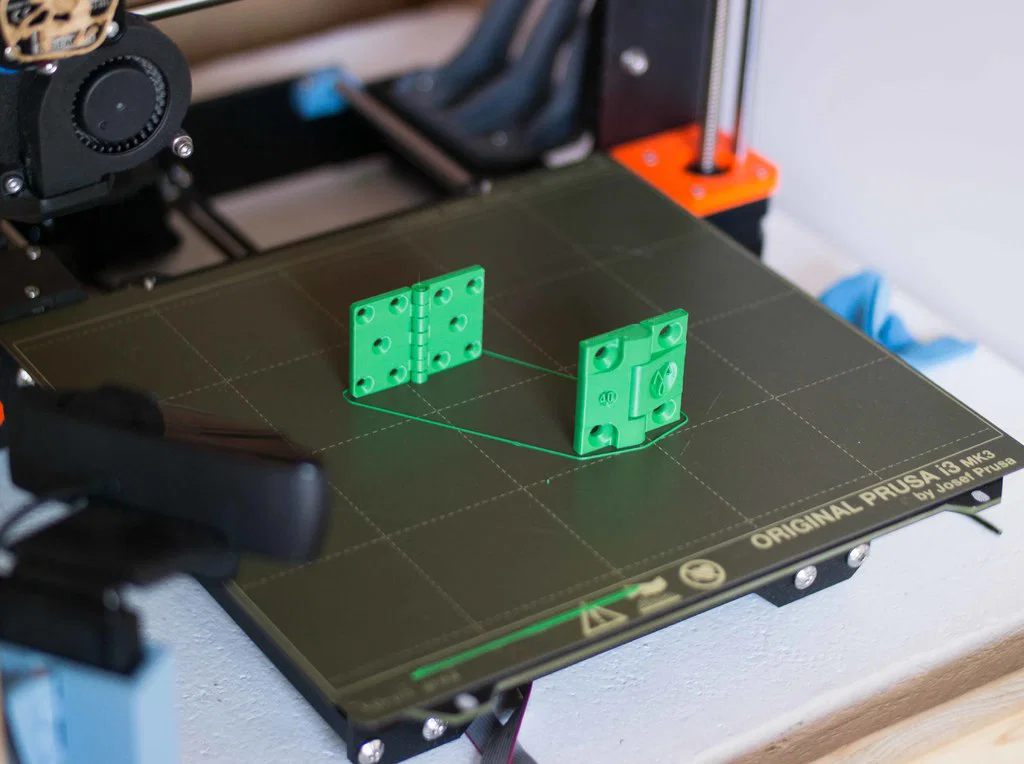

• Một cái hinge in chưa tới 1 tiếng (Prusa Slic3r: 0,2 mm Quality standard settings)
• Không cần support hay mẹo đặc biệt nào để in hinge.

(Contra:)

• Không mạnh bằng Perfect Hinge của J-MAX. Nhưng cái này mỏng hơn nhiều!

Tuy vậy, vì đồ cần tải nặng thì kiểu gì cũng dùng bản lề kim loại, nên điểm này cũng không phải vấn đề lớn.

Ban đầu mình thiết kế cái hinge này để chờ góp ý của mọi người. Nếu được ủng hộ, mình có thể làm thêm nhiều mẫu khác. Hoặc bạn tự làm tiếp cũng được, -)

Mong nhận được phản hồi của mọi người!

Chúc vui và cứ print tiếp nha!

//Cập nhật nhỏ: Hinge mới J-Strong. Không nhanh, linh hoạt và nhỏ gọn bằng… nhưng RẤT KHỎE :P
