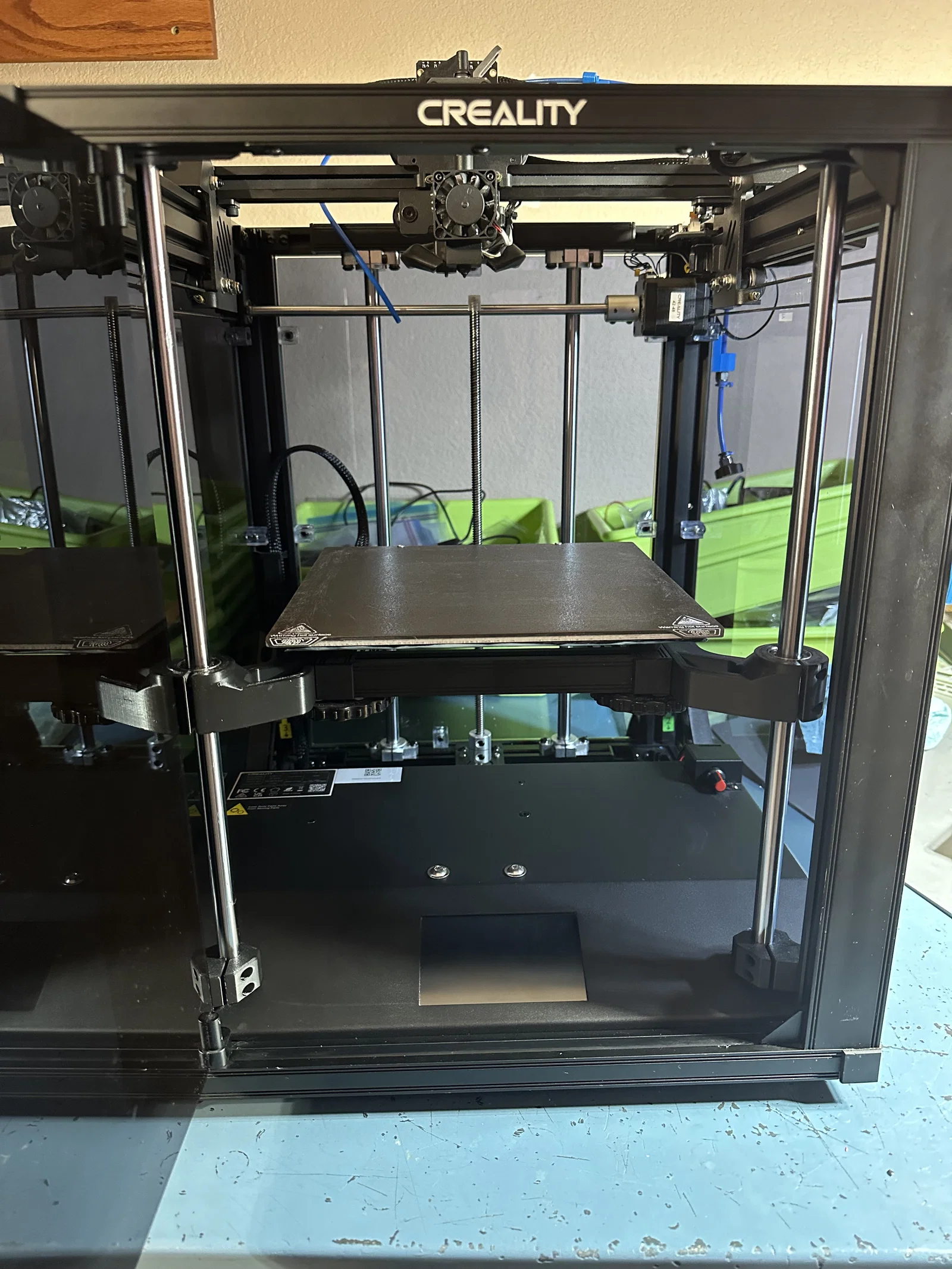

Giằng đỡ bed Ender 5 S1 bổ sung (ty 12mm) - Redrawn

Dùng:

(10) M4 x 12mm SHCS

(2) M4 x 30mm SHCS

(2) M4 x 25mm BHCS

(8) #2-28 x 1/2” Long Screws For Plastic

- https://www.amazon.com/gp/product/B00GDYGDTY/ref=ppx_yo_dt_b_asin_title_o03_s01?ie=UTF8&psc=

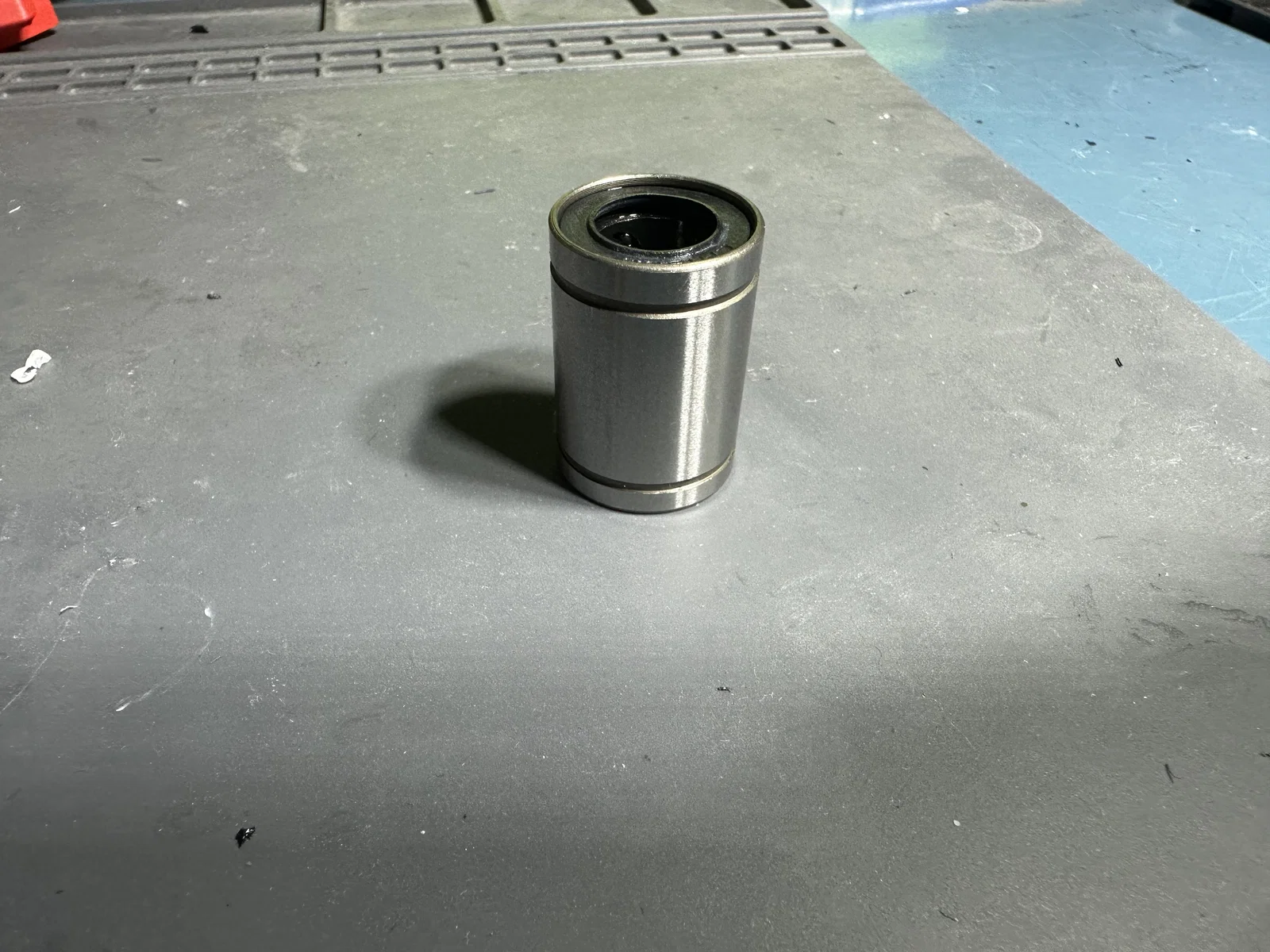

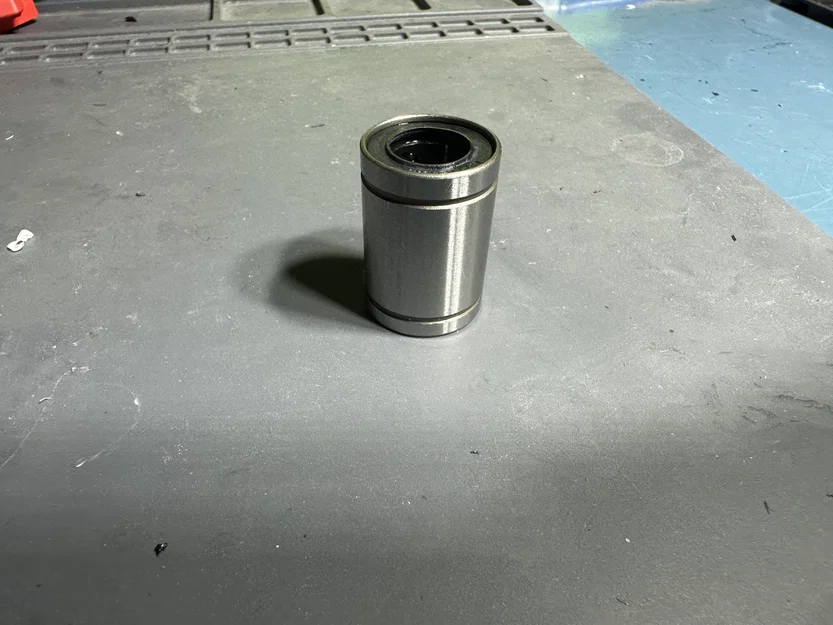

(2) LM12UU Linear Bearings

- https://www.aliexpress.us/item/3256804601053075.html?spm=a2g0o.order_detail.order_detail_item.7.77c2f19cSEcqlz&gatewayAdapt=glo2usa

(2) 12mm OD x 425MM Long Linear Rod (mình mua loại dài 450mm rồi cắt bằng máy mài gắn đá cắt)

(12) M4 T-Nuts

Thay đổi:

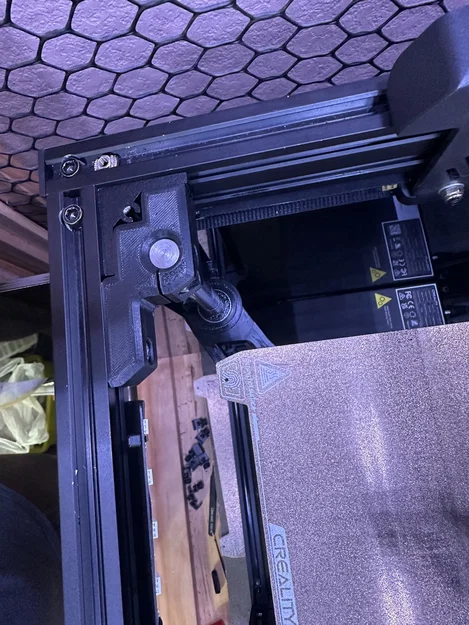

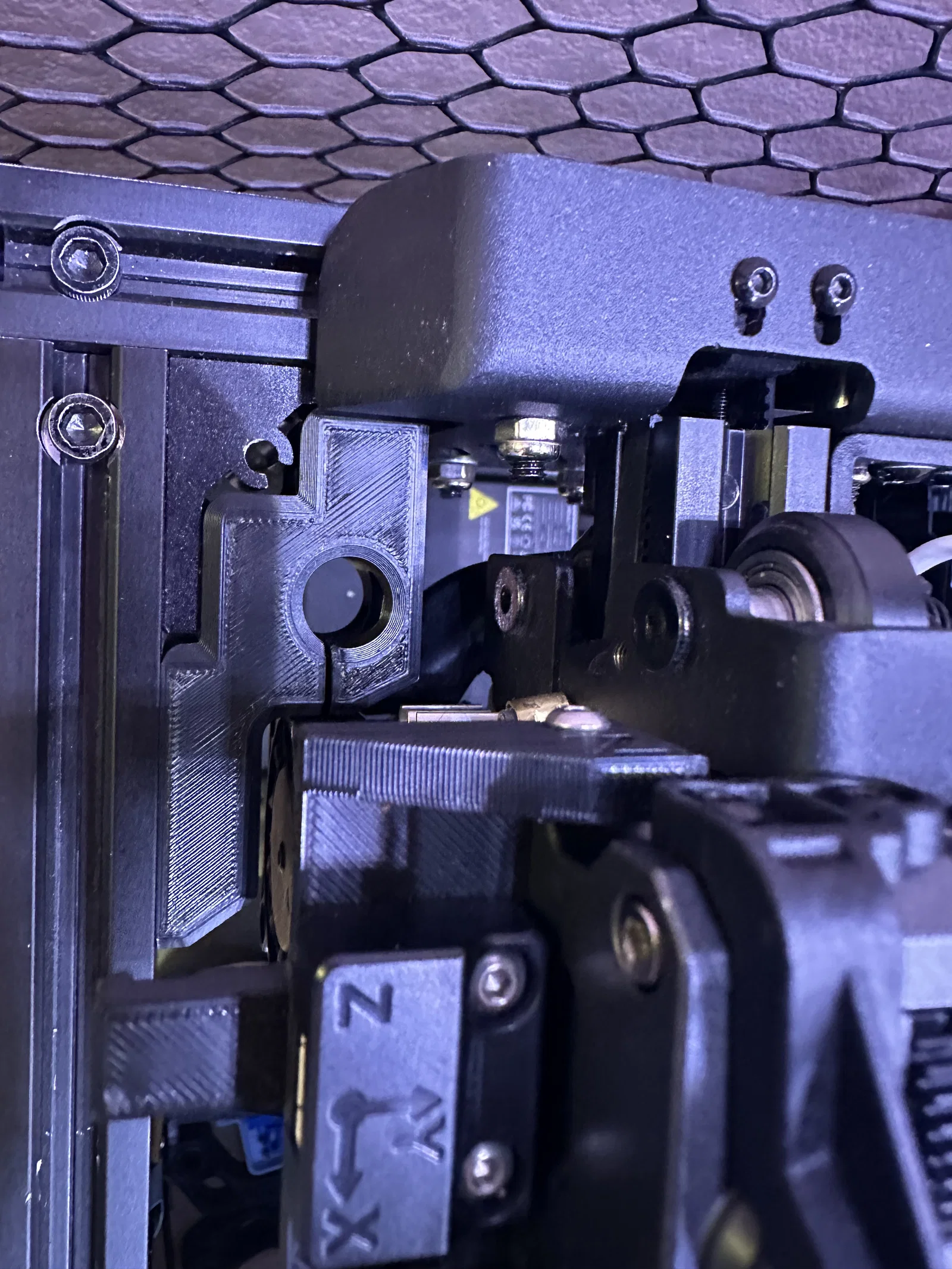

- Rút ngắn Upper Rod Supports và chỉnh lại fillet để bạn có thể dùng bộ belt và POM wheel đi kèm Ender 5-S1.

- Lưu ý: bản gốc khi in thực tế thì khoảng hở (clearance) khá sát. Còn bản này thì về mặt cơ khí, quạt không thể nào chạm vào được dù trong trường hợp nào.

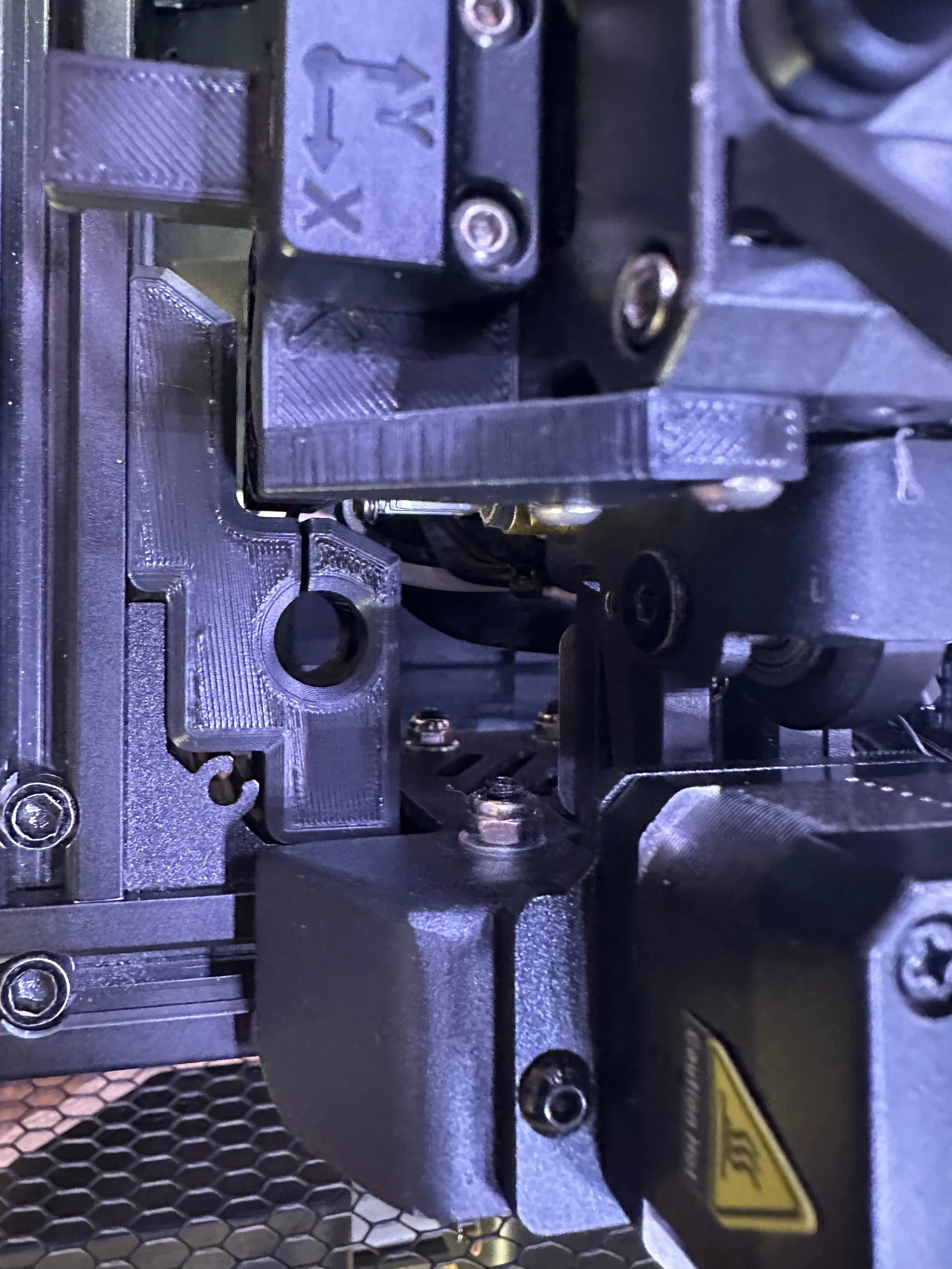

- Làm dày thêm phần rod bearing holder một chút ở khu vực dùng screw for plastic. Mình cũng thêm một cái “gờ” nhỏ khớp với LM12UU Linear Bearings mình mua để giữ (trap) vòng bi tại chỗ bằng cơ khí. [Mình dùng tua vít nạy/banh khe ra để lắp vô.]

- Dùng screw for plastic thay vì bulông hệ mét thường vì mình không thích vặn bulông thường trực tiếp vô nhựa.

- Làm cho tất cả các bulông ngắn đều cùng một chiều dài

- Dùng bulông M4 cho các tay đỡ bearing support arms thay vì M5 (với bản mình làm).

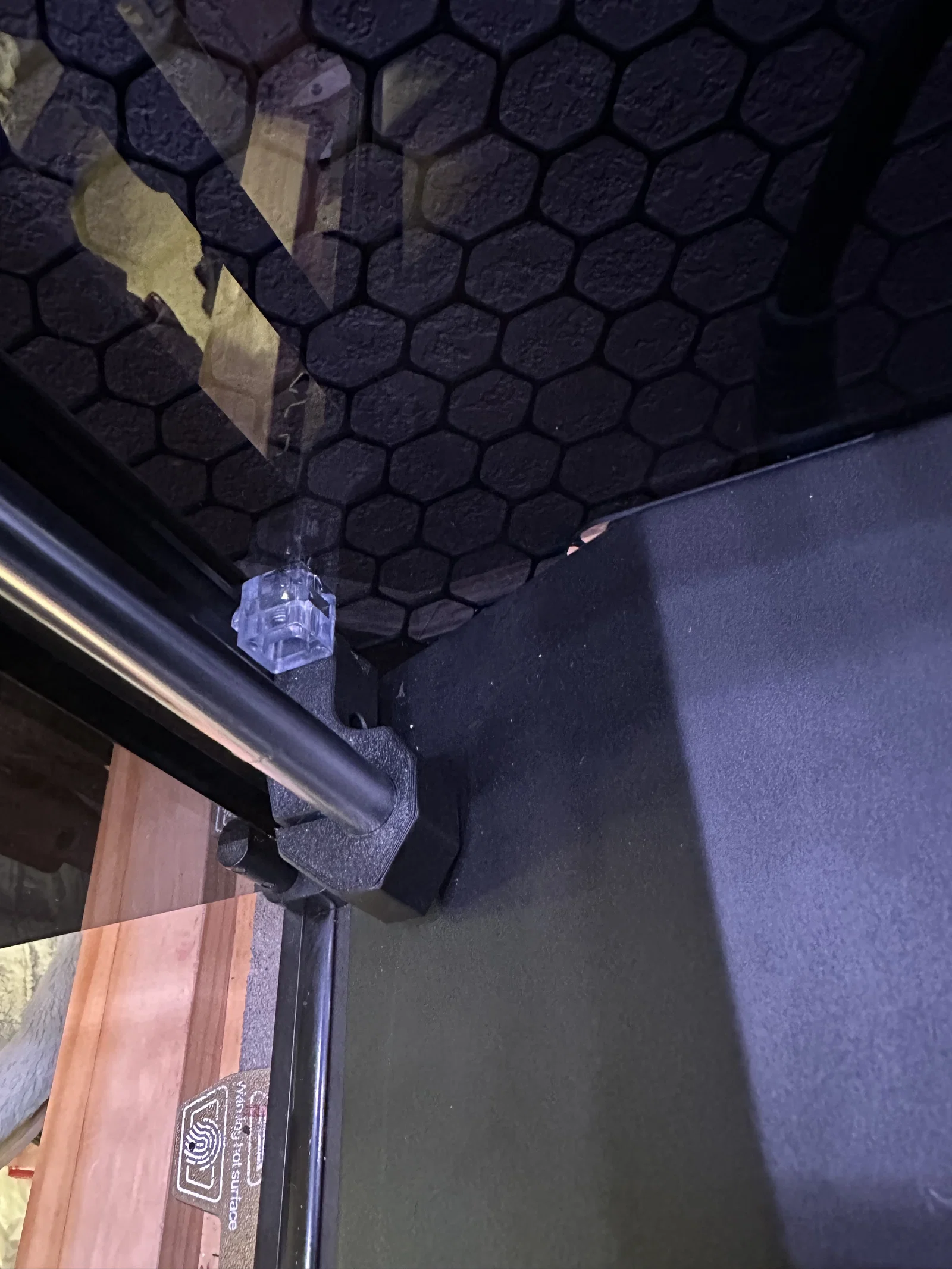

- Chỉnh Lower Rod Support để Creality enclosure có thể đặt sát (flush)

Hướng dẫn:

Import 3 file vào slicer, nhân đôi rồi mirror một bộ theo trục X.

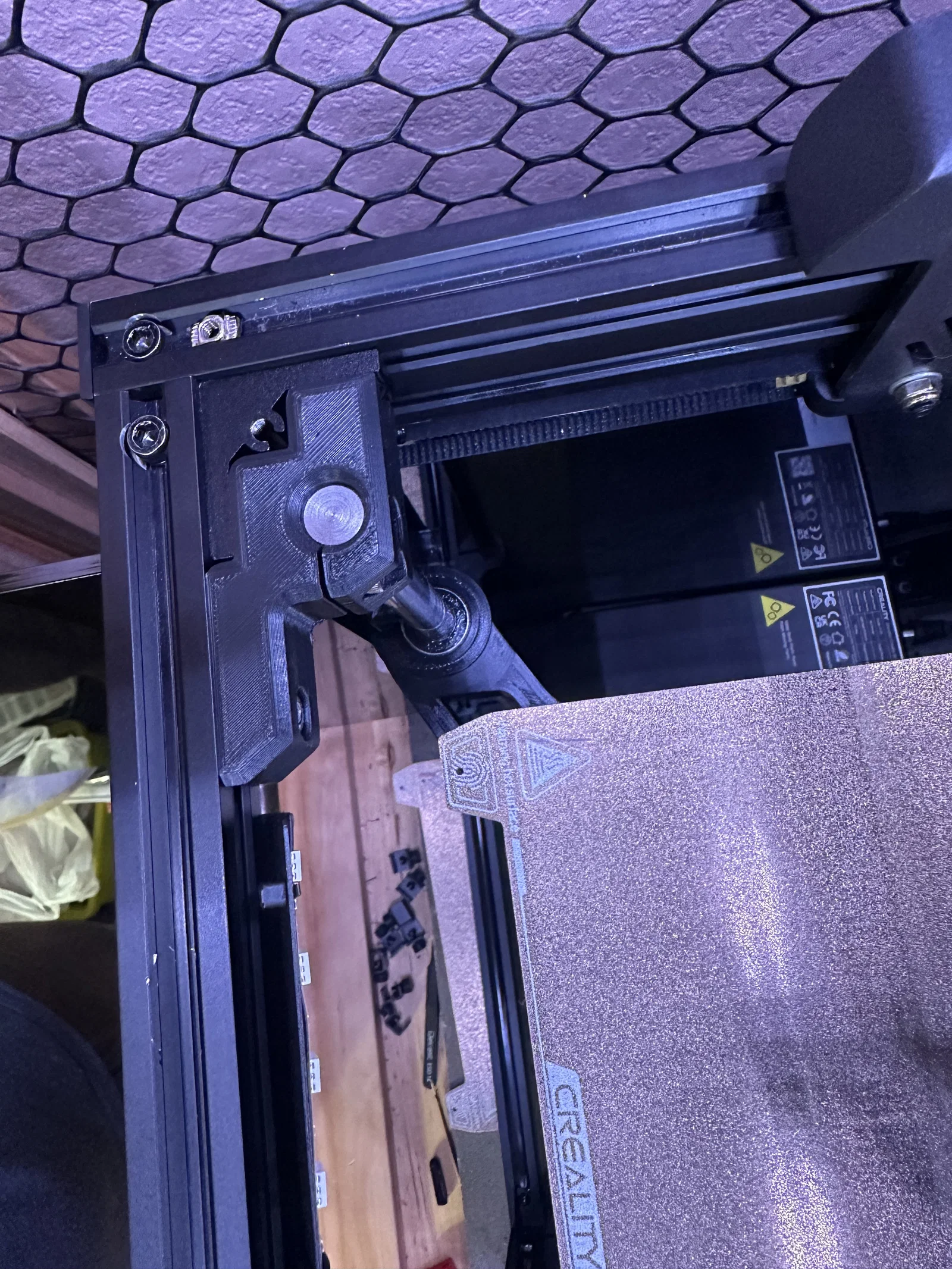

Khi lắp Upper Rod Supports thì phần chamfer hướng lên trên, còn Lower Rod Supports thì chamfer hướng xuống dưới.

Nên in bằng ABS, dùng 30–40% infill cho linear bearing holders, và dùng 100% infill cho steel shaft supports.

Cập nhật:

6-6-24 - Đã sửa Lower Rod Support ở v1.4. Ở v1.3 mình làm nó ngắn lại để né tấm panel của enclosure, nhưng lúc đó gấp quá nên không kiểm tra lại khoảng cách từ tâm lỗ bulông tới tâm rod.

Đã thêm phiên bản có lỗ bulông M5 cho bearing rod arm.
