Ender 5 S1 - Bổ sung gối đỡ bed (Bản cập nhật)

Mod này hiện vẫn đang trong giai đoạn test.
Mình chưa test mod này với factory head! Sau này mình sẽ xem lại phần này và chỉnh sửa một số chi tiết.

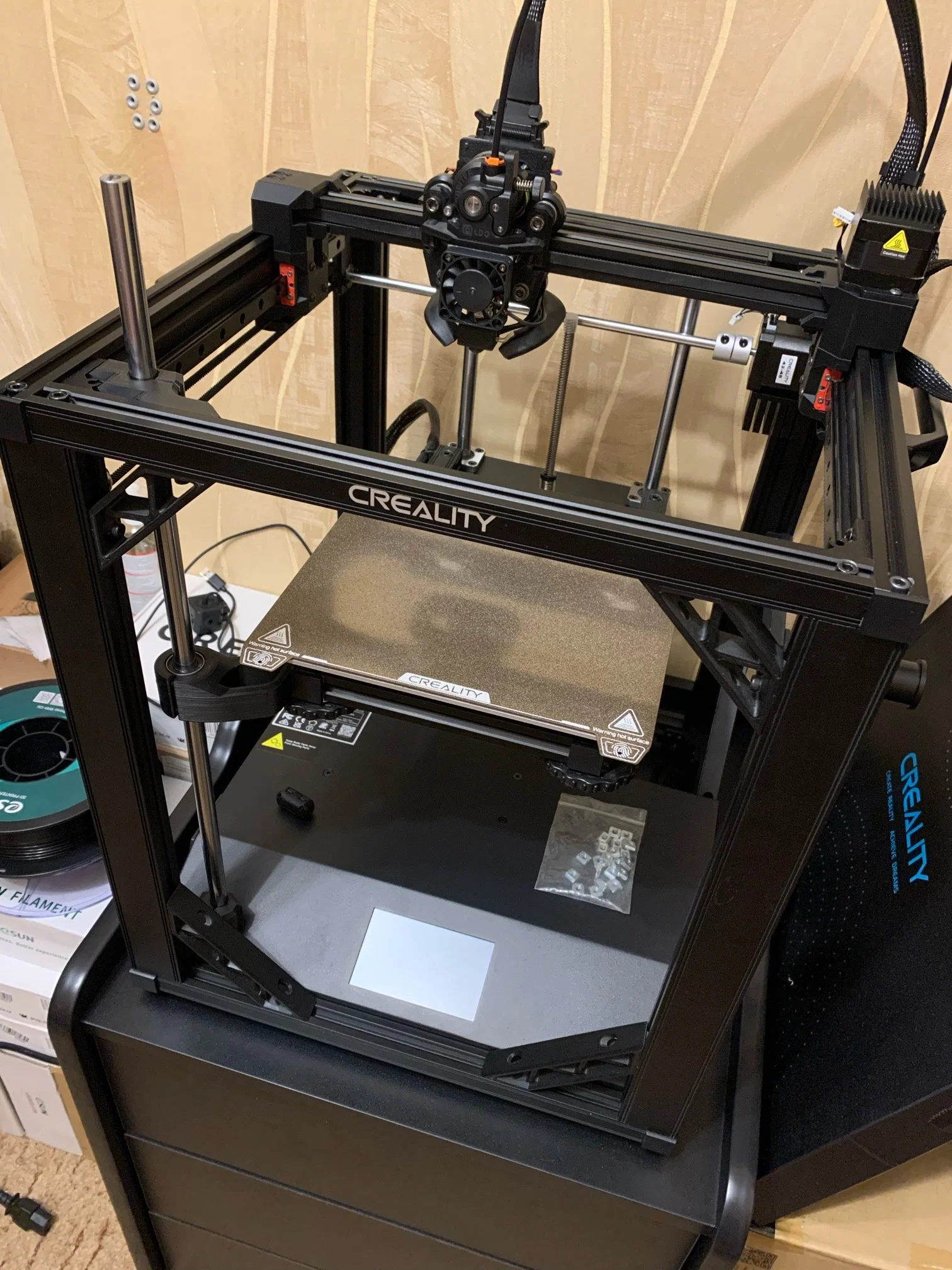

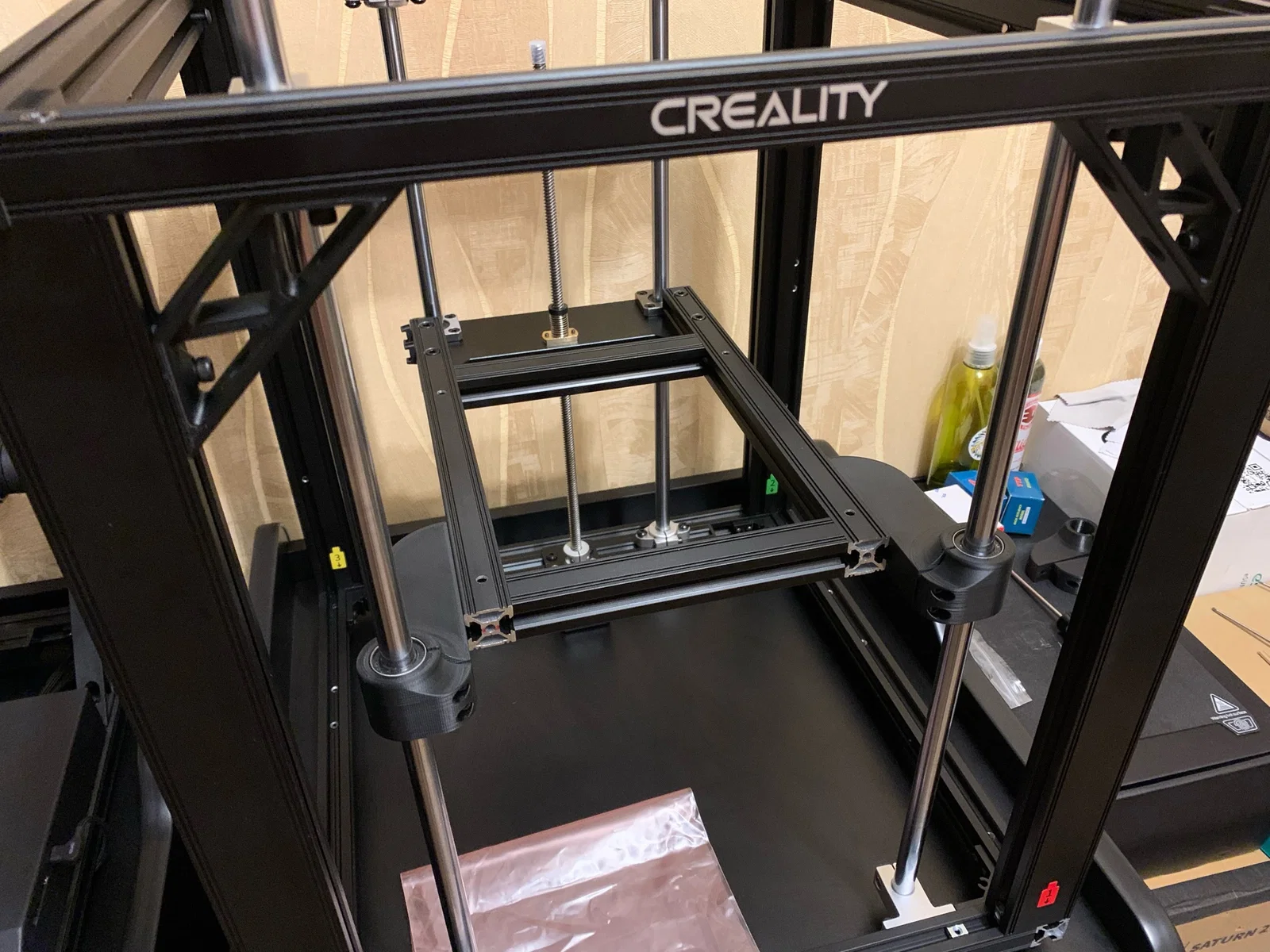

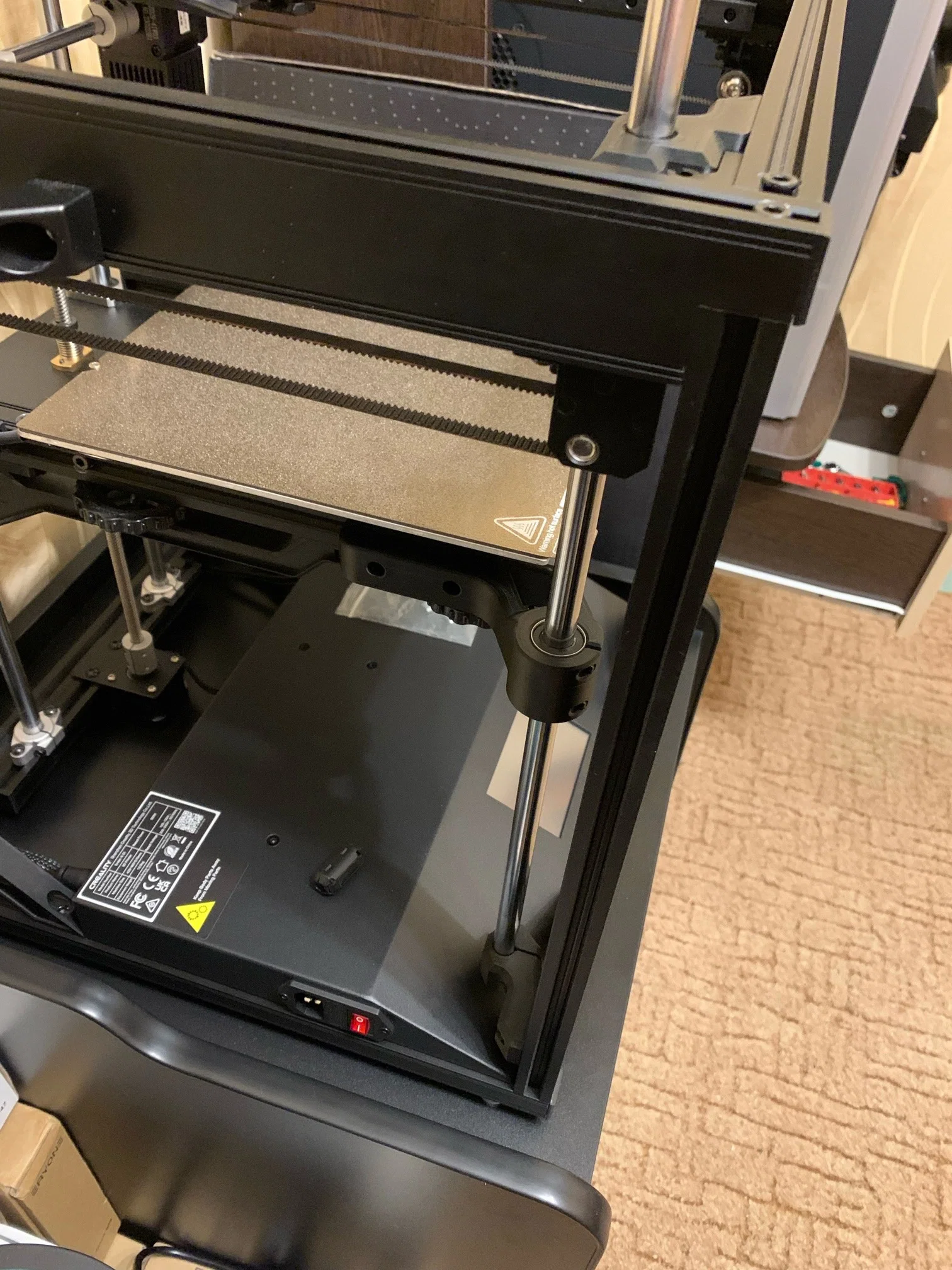

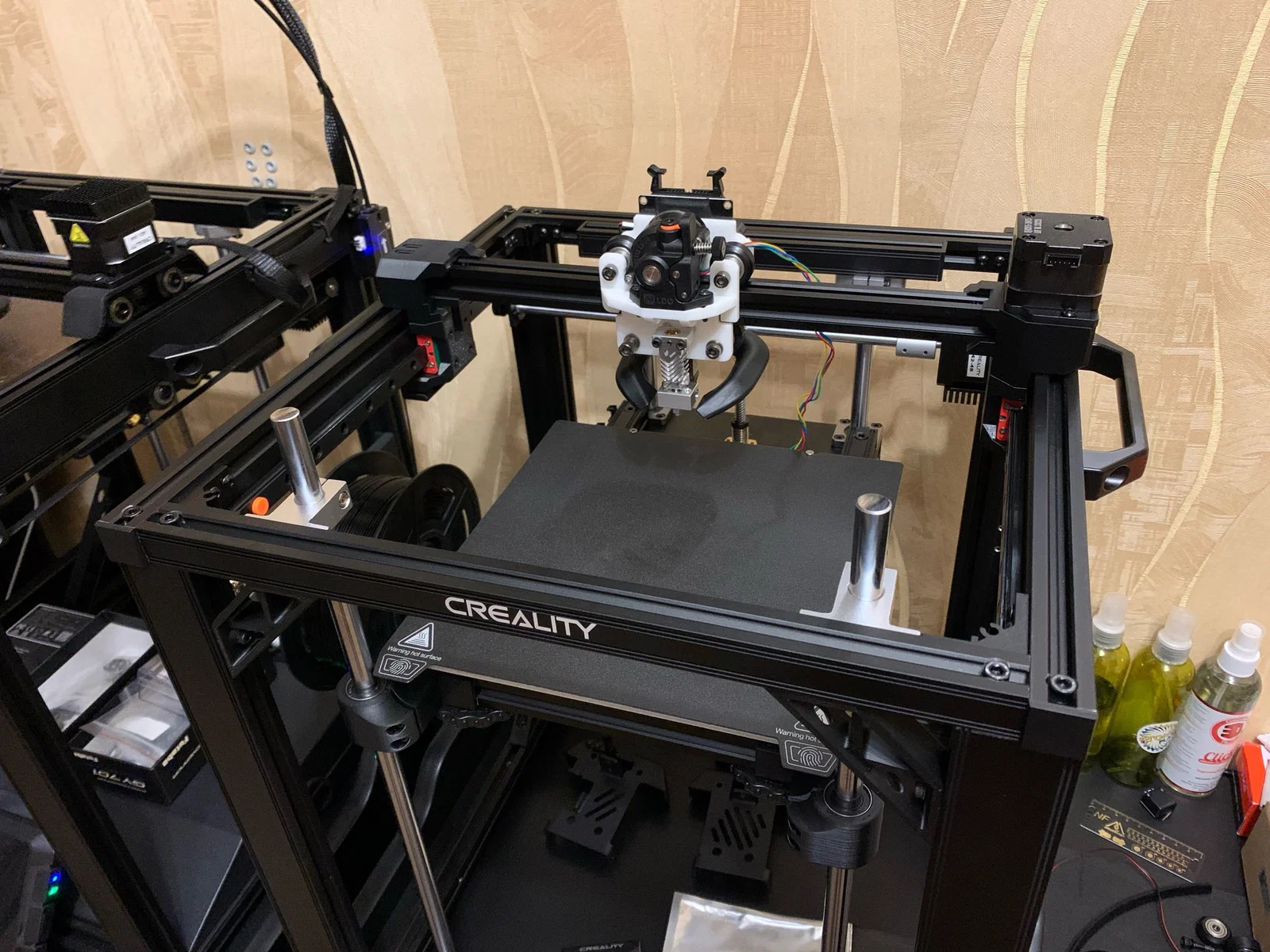

Mình làm mod này vì bắt đầu thấy Z bị dao động khi bed hạ xuống thấp hơn 100mm tính từ điểm bắt đầu in. Mình nhất quyết không muốn dùng thêm một vit me Z (additional Z-axis screw), và sau vài bài test thì mình kết luận là mọi thứ vẫn chạy ngon mà không cần thêm vit me Z. Thậm chí sau khi lắp thêm các thanh đỡ, bed chạy mượt hơn, và độ cứng của kết cấu tăng lên rõ rệt.

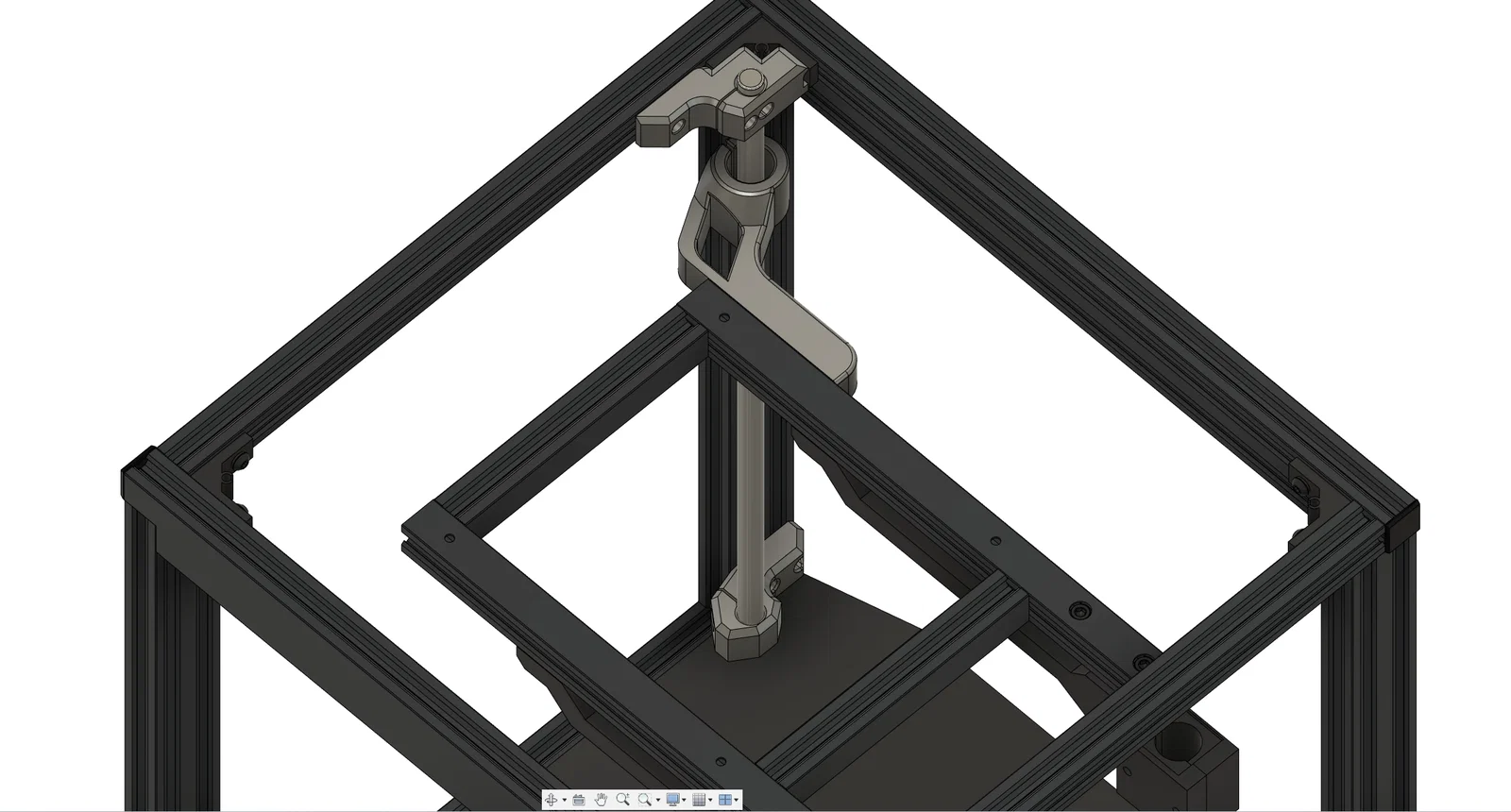

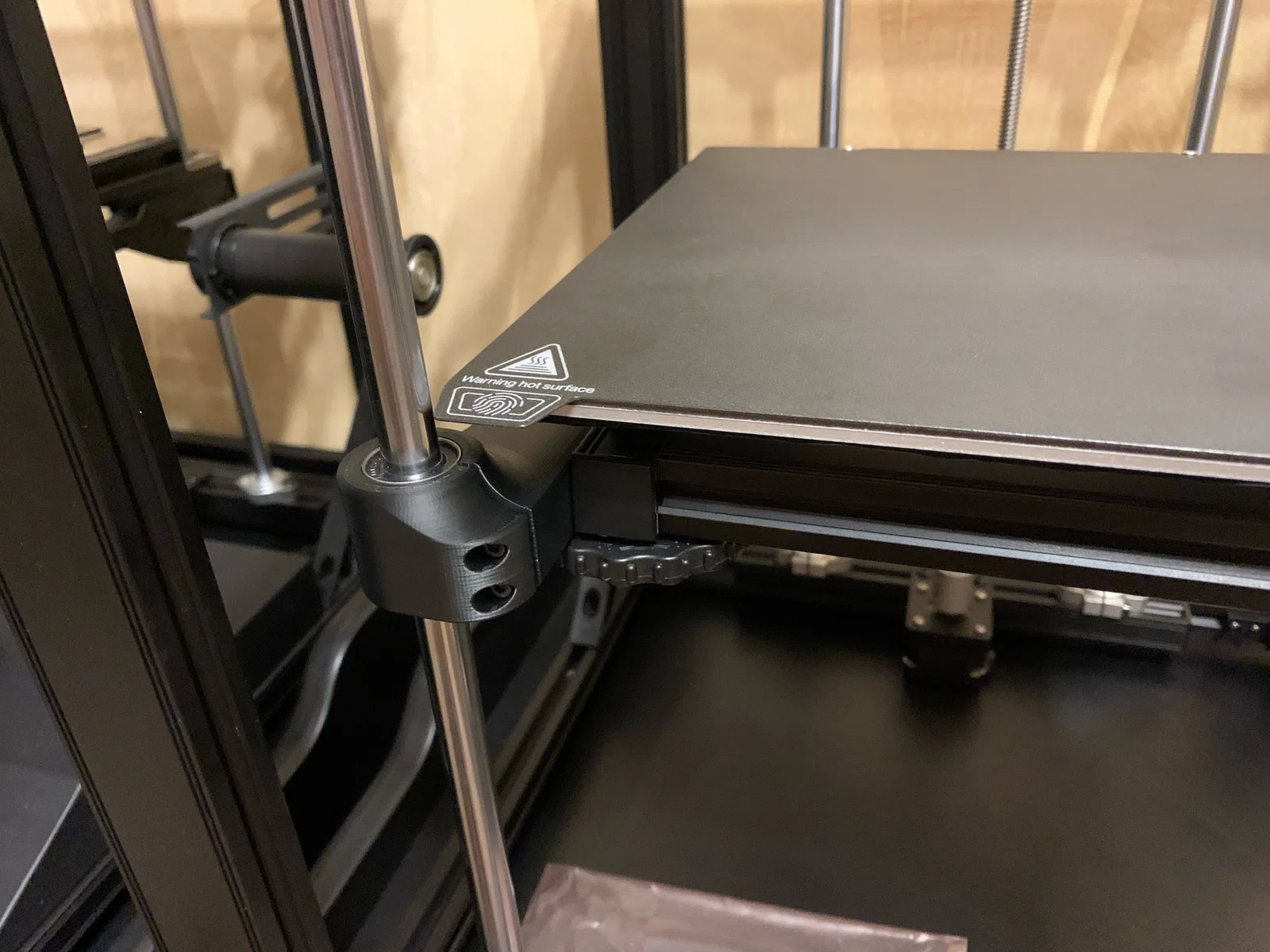

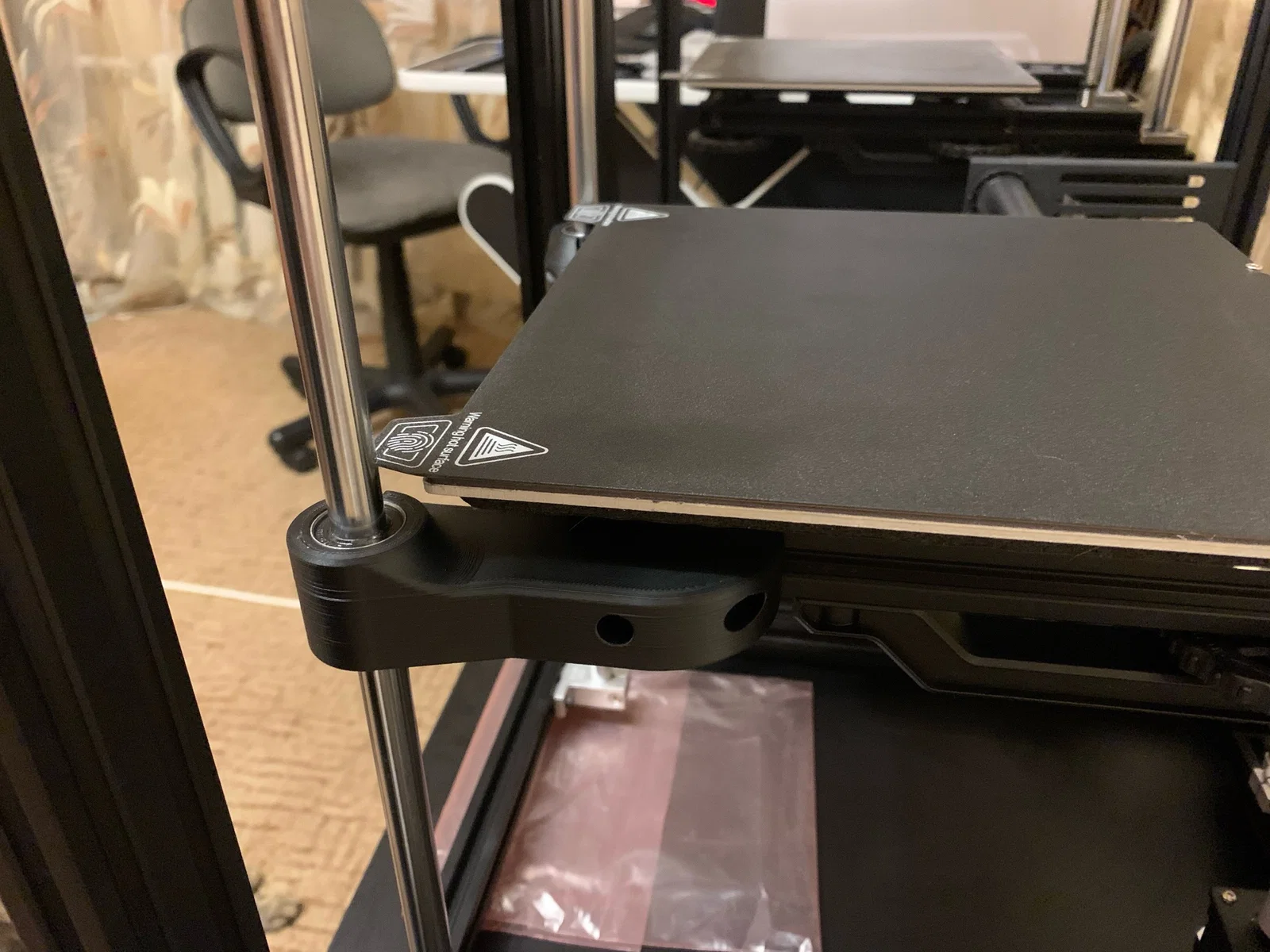

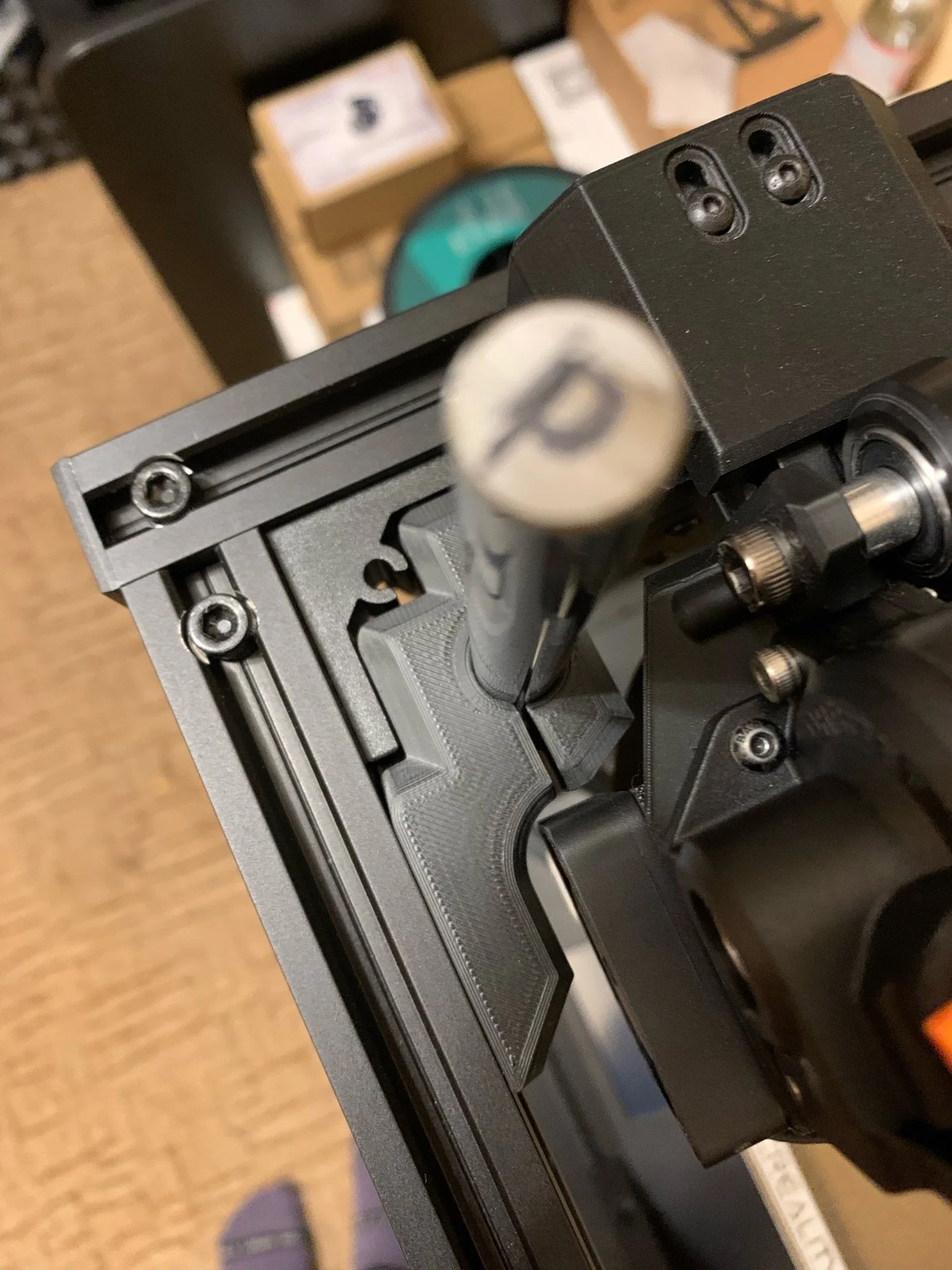

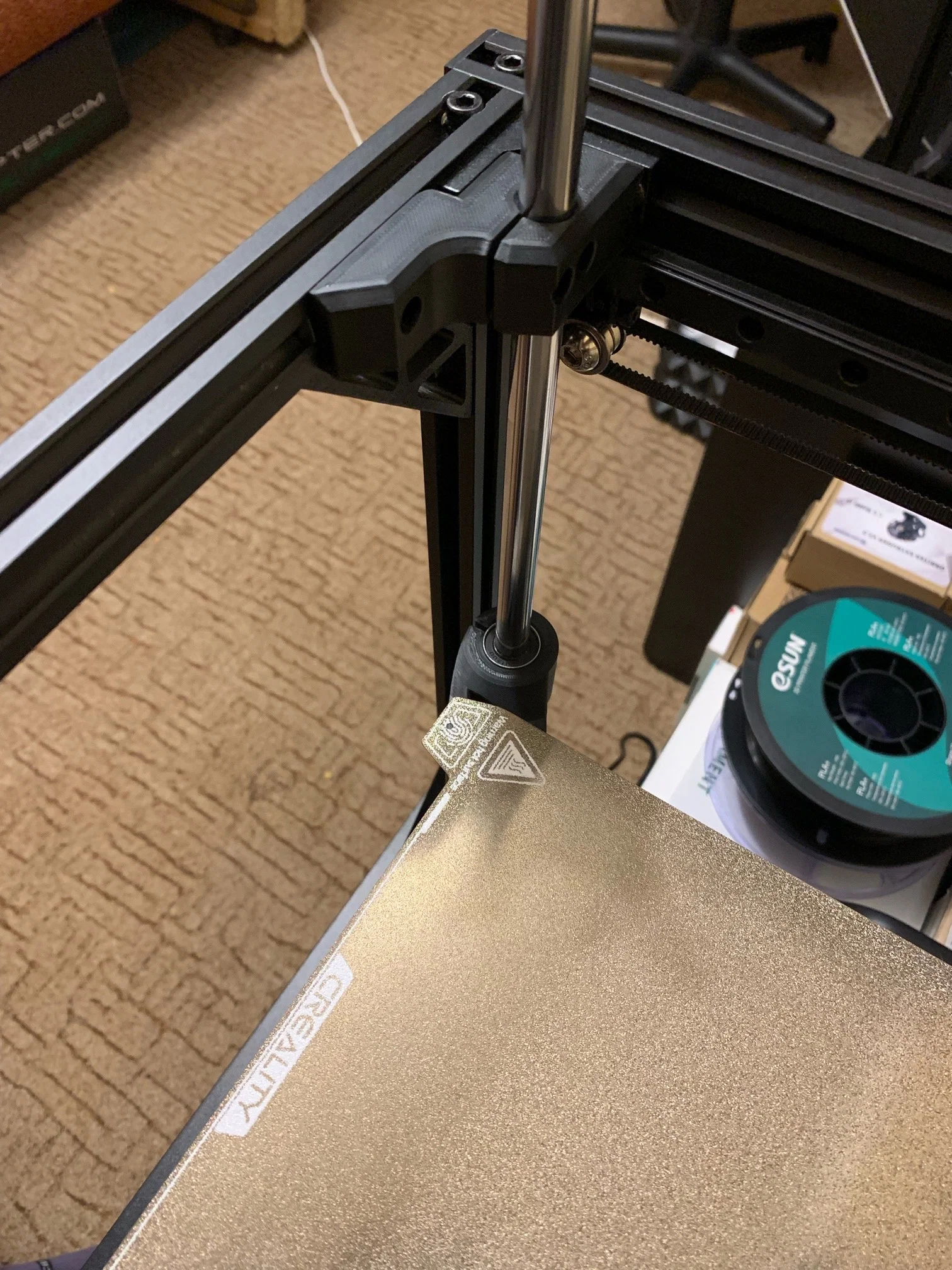

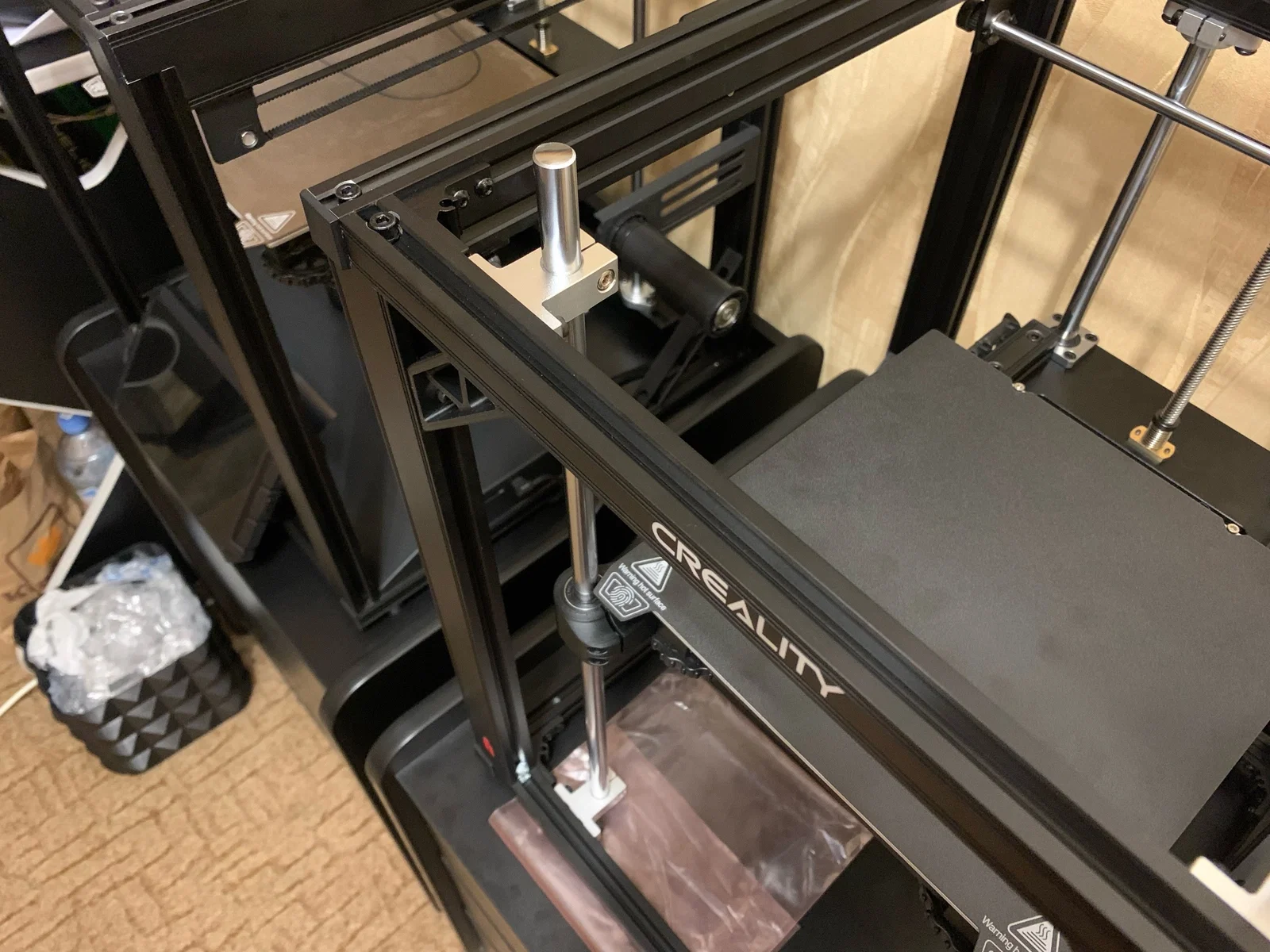

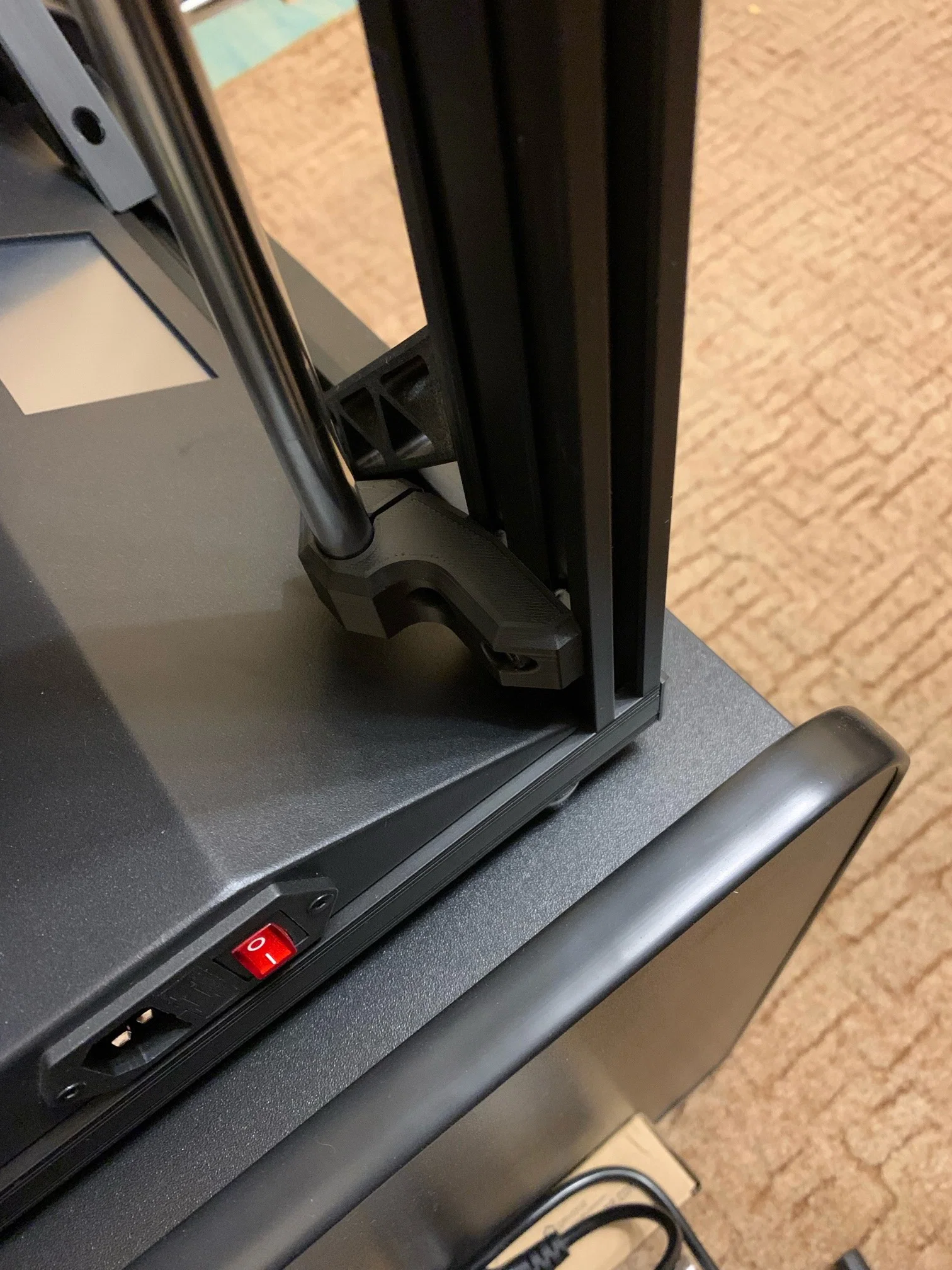

Mình dùng thanh trượt tròn bằng thép đường kính 12mm, phần gá để bắt vào frame mình dùng support bằng nhôm, nhưng nếu bạn muốn thì mình cũng đã model sẵn bản có thể in được.
Danh sách những thứ cần chuẩn bị:
-steel guides 12mm, dài 450mm x2
-linear bearing LM12UU x2
-ốc thép đầu lục giác M4x12mm x4
-ốc thép đầu lục giác M3x14mm x4
-ốc thép đầu lục giác M5x15mm x8
-ốc thép đầu lục giác M5x22mm x4 (khi dùng print support)
-T-nut cho nhôm định hình M5 x8
-T-nut cho nhôm định hình M4 x4
-ê-cu có long đen nylon (nut with nylon insert) M5 x4 (khi dùng print support)

Các chi tiết nên in bằng ABS. Dùng infill 30–40% cho phần holder của linear bearing, và dùng 100% infill cho phần support đỡ steel shaft.
