Adapter Navi Carpuride W702 cho Ducati Multistrada (RAM-Mount)
- Lượt tải
- 104
- Lượt thích
- 7
- Lượt coi
- 1.737
- Bản remix
- 0
- Bình luận
- 0
File 7 1,2 MB
- Carpuride_Adapter_v1_complete_1776989432.stepSTEP · 123,4 KB
- Carpuride_Adapter_-_Cover_v1_1776989433.stepSTEP · 11,7 KB
- Carpuride_Adapter_-_Mount_Base_v1_1776989434.stepSTEP · 78 KB
- Carpuride_Adapter_-_Mount_Lock_v1_1776989435.stepSTEP · 33,2 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #332481
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

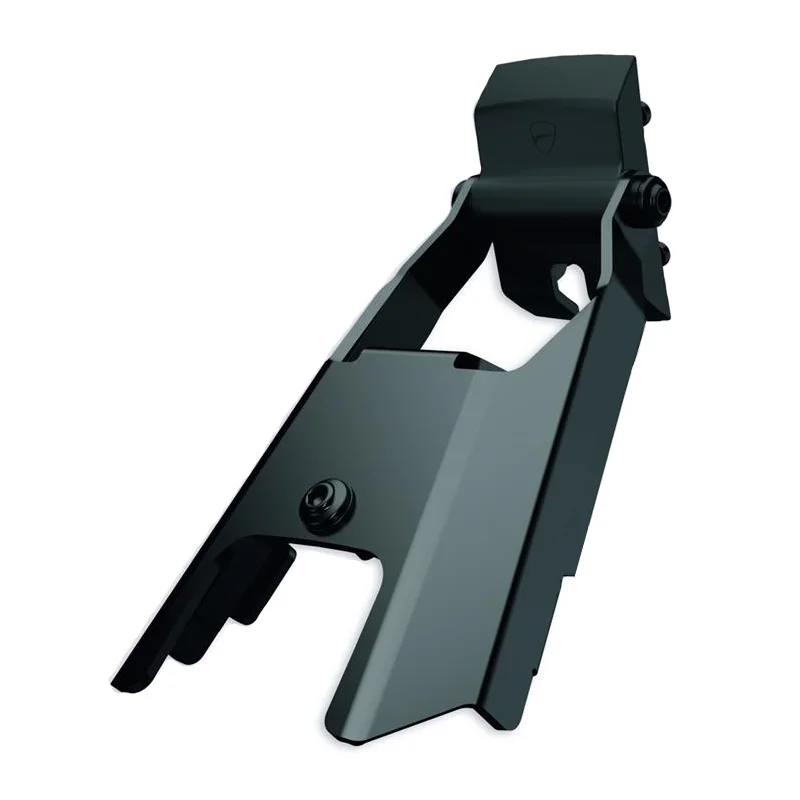

Lúc mình mua chiếc Ducati Multistrada thì xe đã có sẵn một bộ ngàm/đế gắn định vị cho Garmin Zumo 395. Mình muốn nâng cấp sang giải pháp CarPlay của Carpuride với W702 nên cần một cái adapter cho màn hình 7 inch.

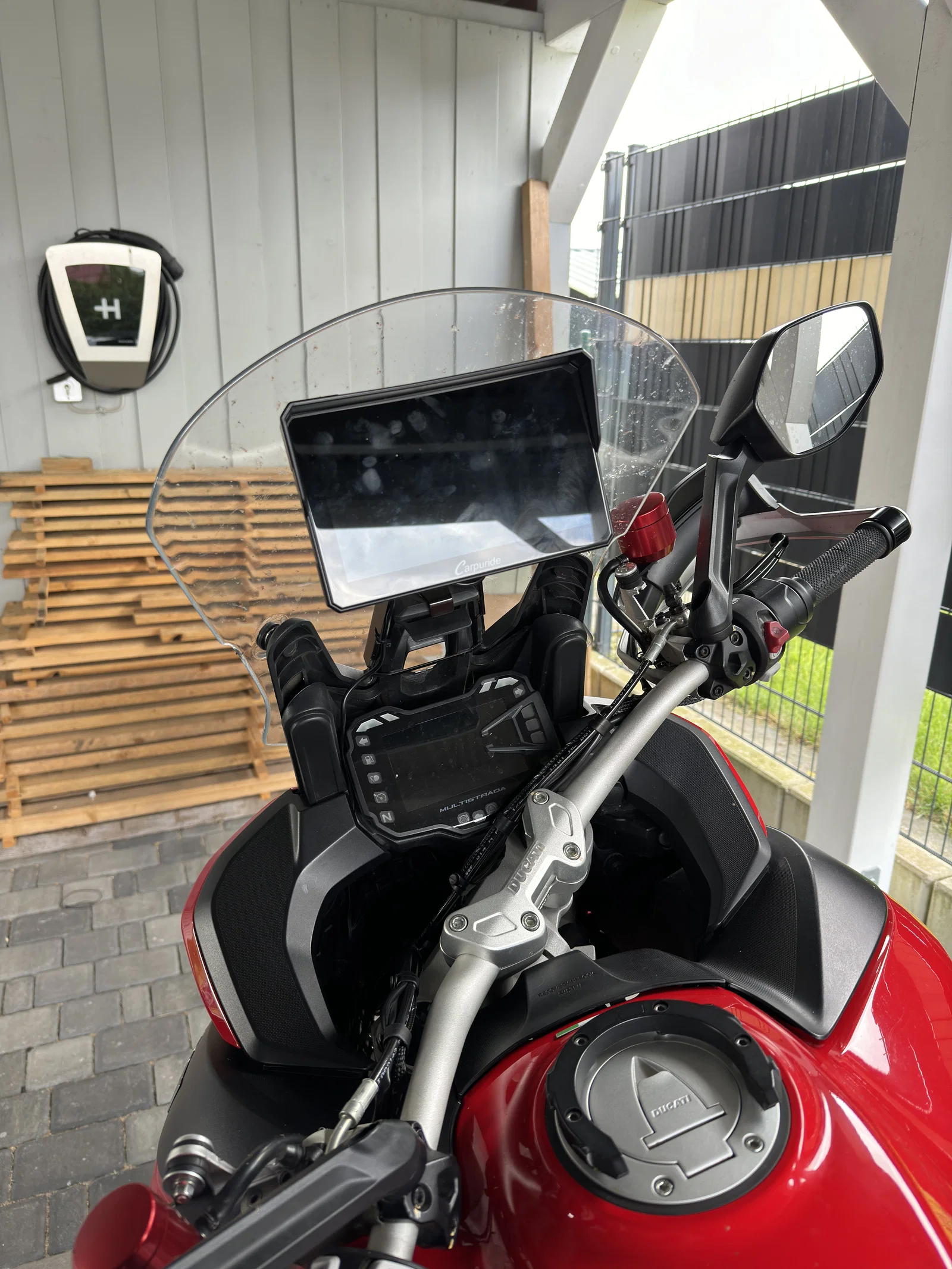

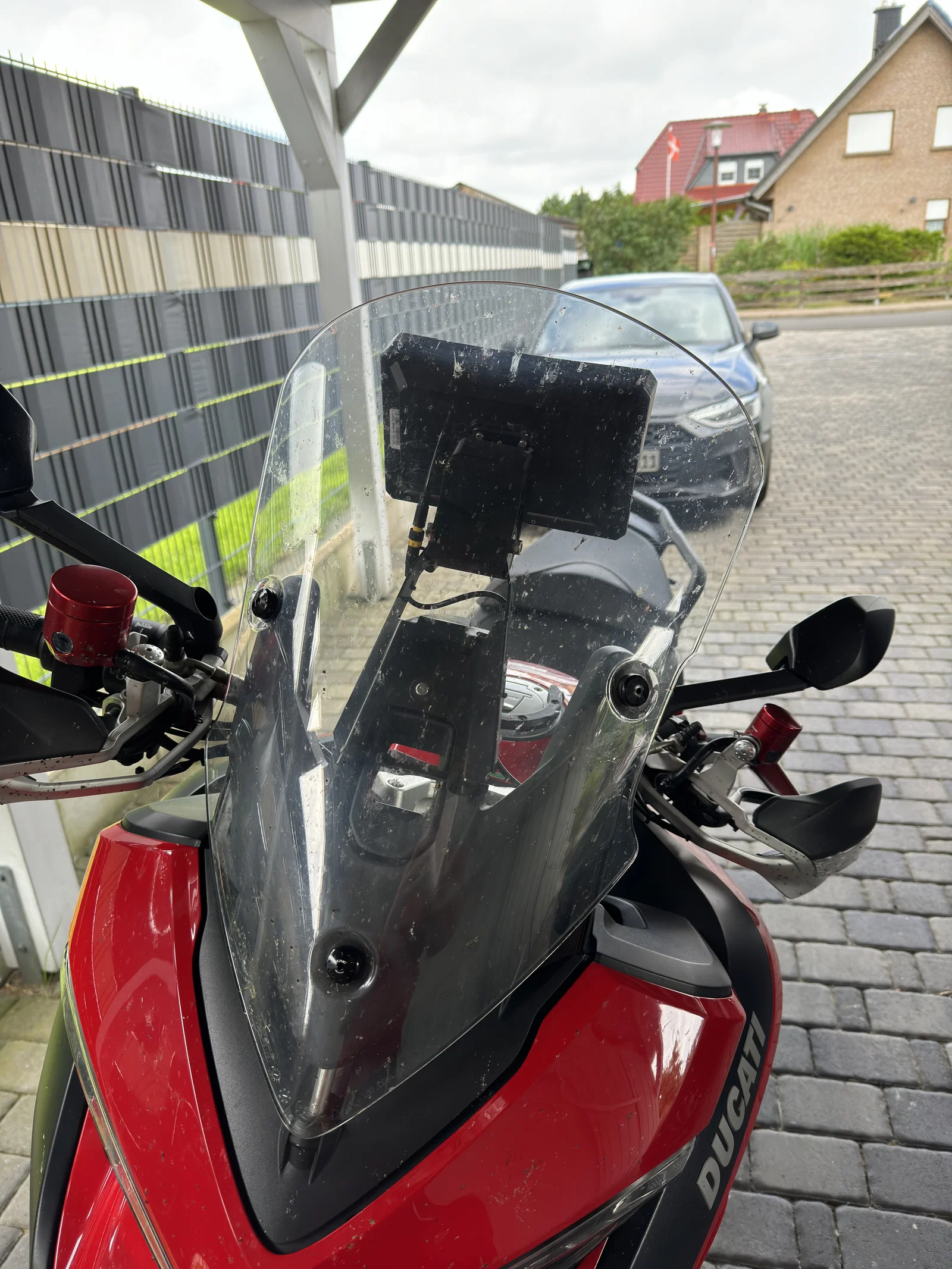

Adapter được thiết kế để màn hình được đặt cao nhất có thể, để khi kính chắn gió của Multistrada ở nấc thấp nhất thì nó che màn hình ít nhất có thể.

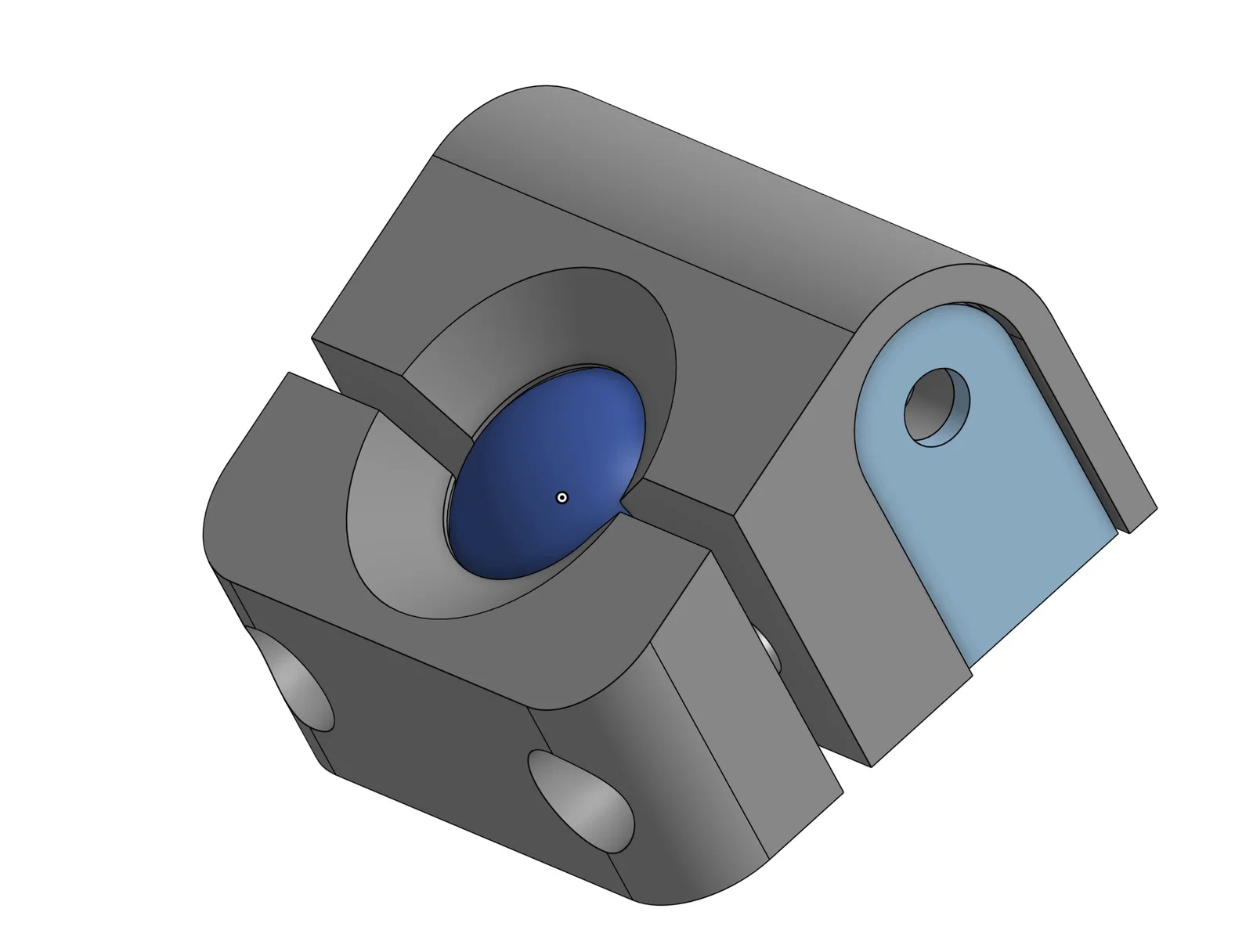

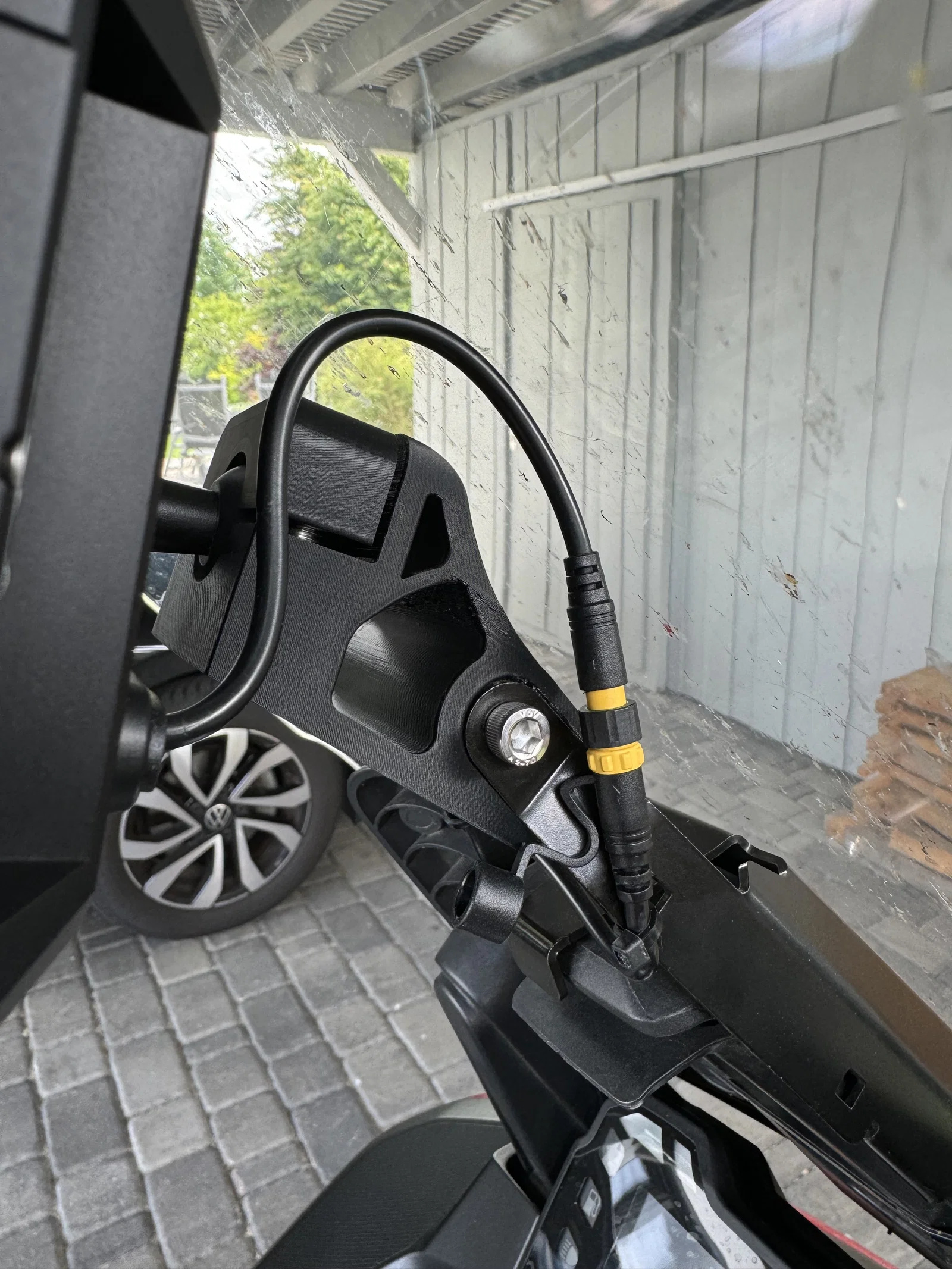

Ban đầu mình muốn làm adapter bắt vít trực tiếp vào mặt sau màn hình W702. Nhưng cái plate/kết nối sẵn có với RAM mount cũng đồng thời là bộ dẫn nhiệt cho CPU bên trong. Vì vậy mình phát triển adapter theo kiểu gắn vào RAM ball.
Mình in adapter bằng filament Bambu PAHT-CF. Nhưng ASA và PETG chắc cũng dùng ổn.

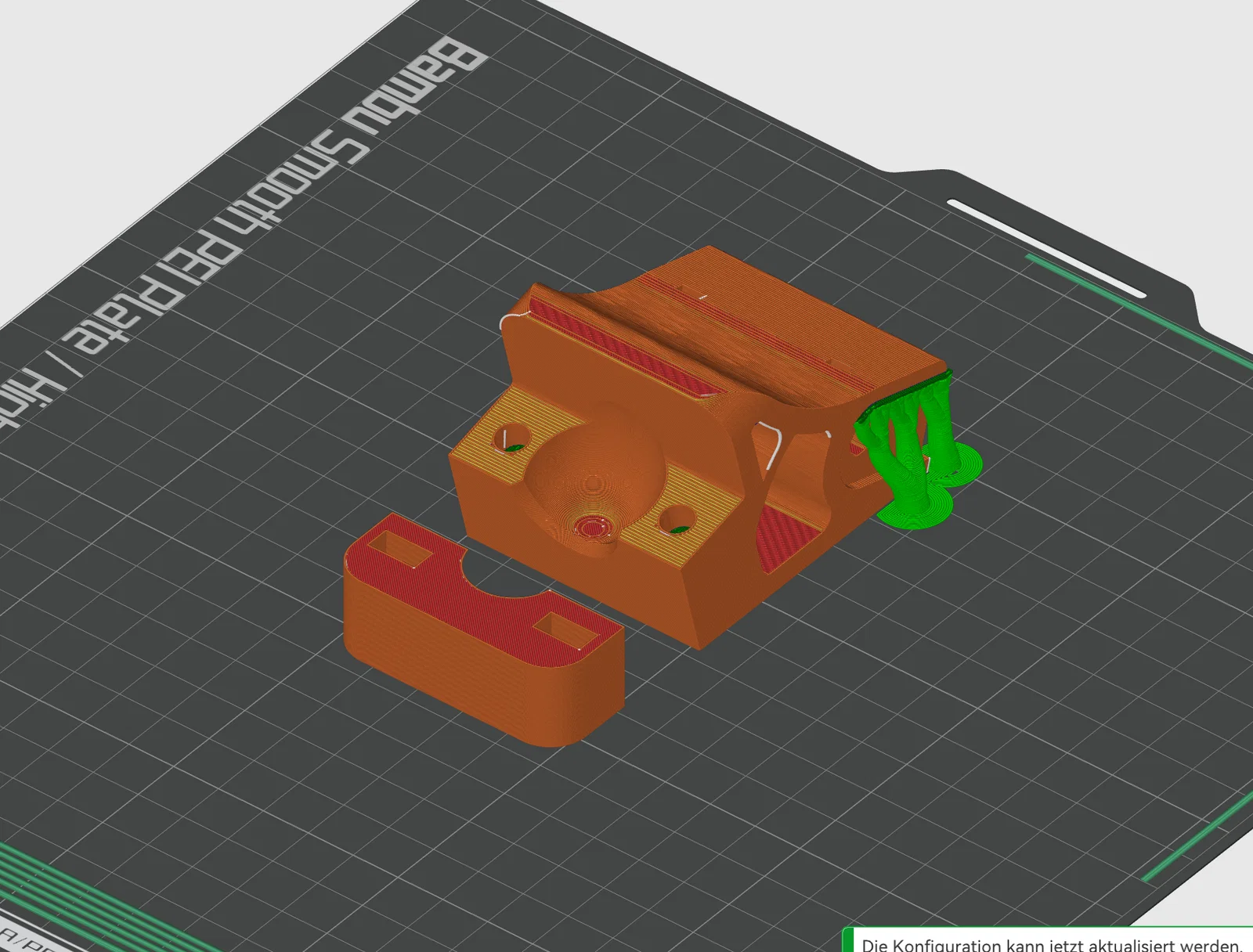

Thiết lập in (Print settings):
- 5 walls
- 40% infill
- 2mm bottom and top thickness
- Support: có cho v2
Phần cứng cần có (Required parts):
- 4x vít lục giác M6 dài 20mm
- 4x đai ốc M6
Cái cover dùng để che phần insert đai ốc phía sau và cần in 2 cái (v1).

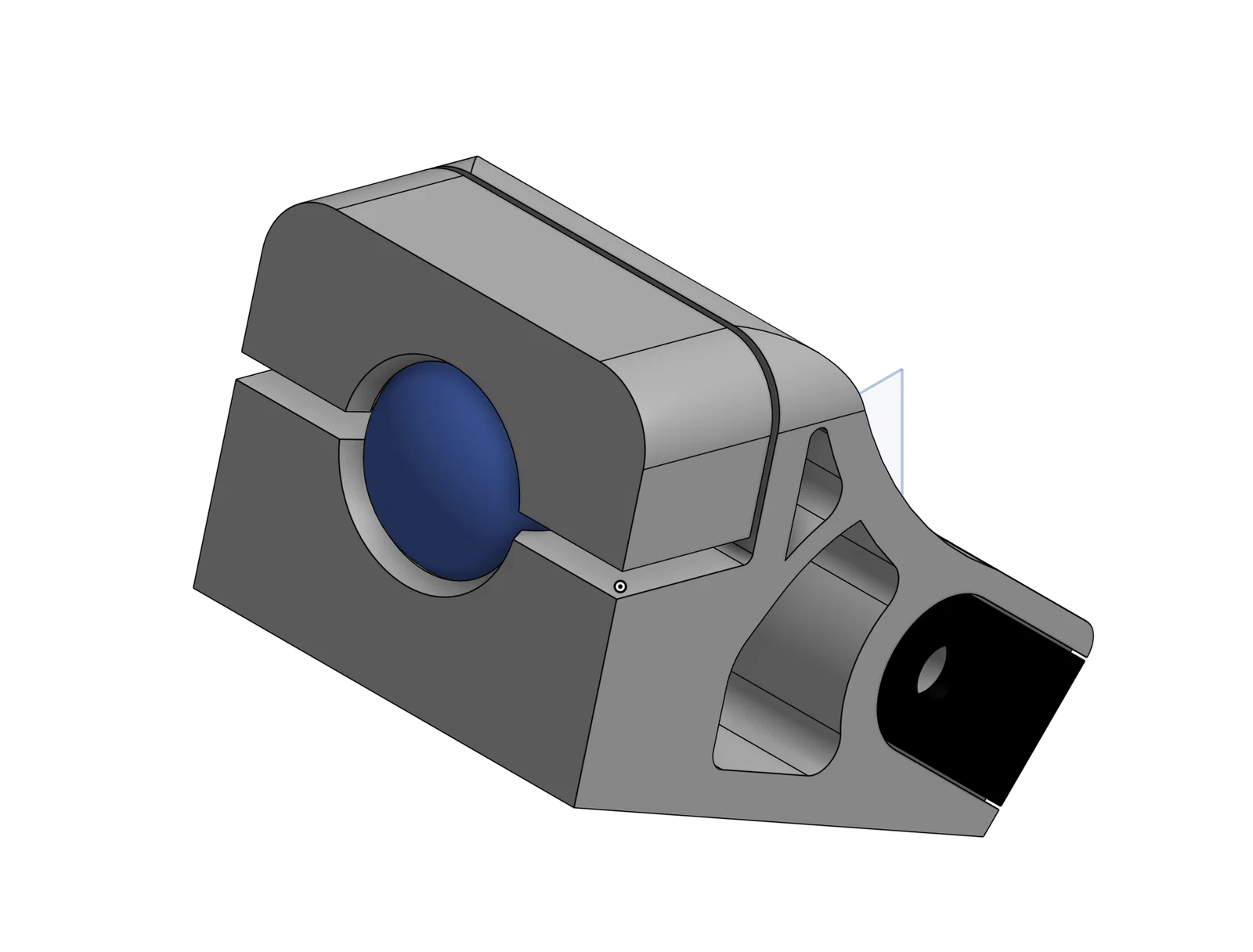

Version 2

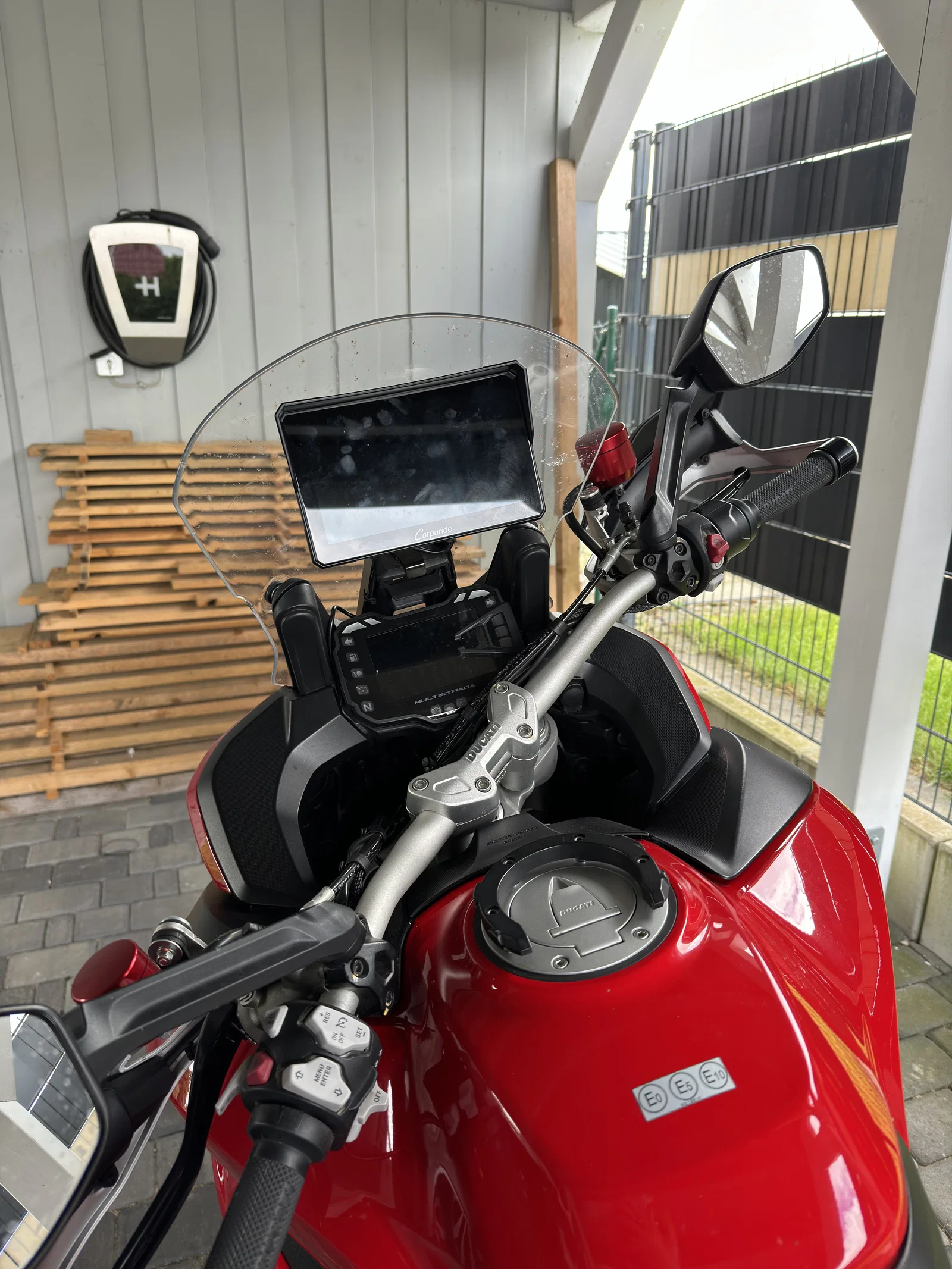

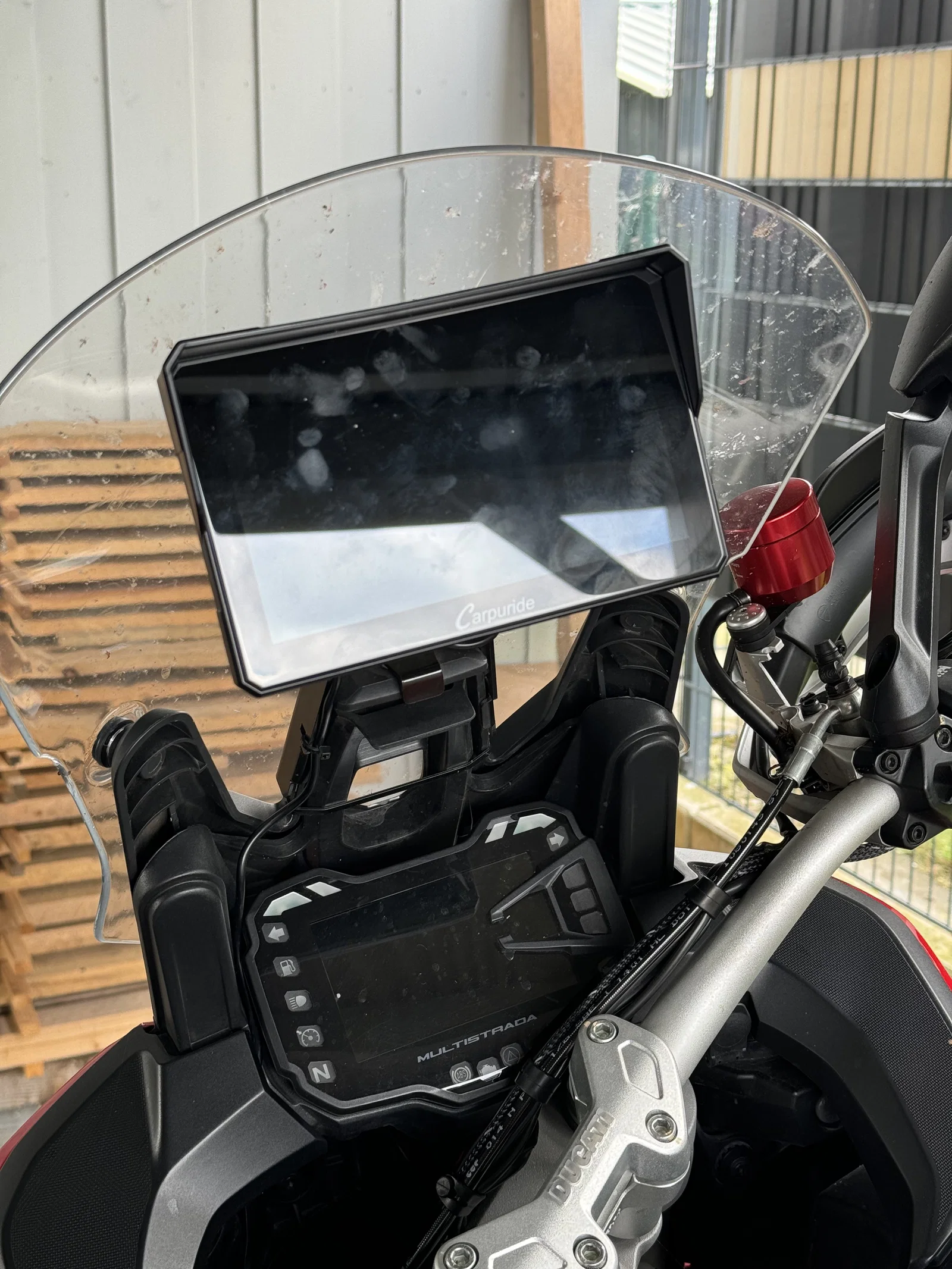

Mình có làm phiên bản thứ hai (v2), trong đó màn hình được đưa lên cao hơn nhiều. Khi kính chắn gió ở vị trí thấp nhất, giờ bạn có thể nhìn thấy toàn bộ màn hình của xe (với mình — cao 1m82).
Với v2 thì cần support! Ở bản này mình giấu các rãnh để đặt đai ốc, nên không cần cover nữa.
Lưu ý: Ngàm của mình có bề rộng 48mm.
Bạn có thể tự chỉnh sửa adapter trên OnShape.
Thông số in
- Định dạng
- 3mfstep
- Số file mô hình
- 7
- Tổng dung lượng
- 1,2 MB
- File lớn nhất
- 883,7 KB
