Hộp đạn .22lr Tikka Camo (ammo box)
Phiên bản hộp đạn .22lr Tikka kiểu camo, bố trí 50 viên với spacing 25,4 x 6,14mm, tổng cao 28mm. Có chừa 0,2mm clearance cho nắp để tránh kẹt gần bản lề; dùng chốt 1,6mm, khuyên in latch bằng ABS.
Mô tả

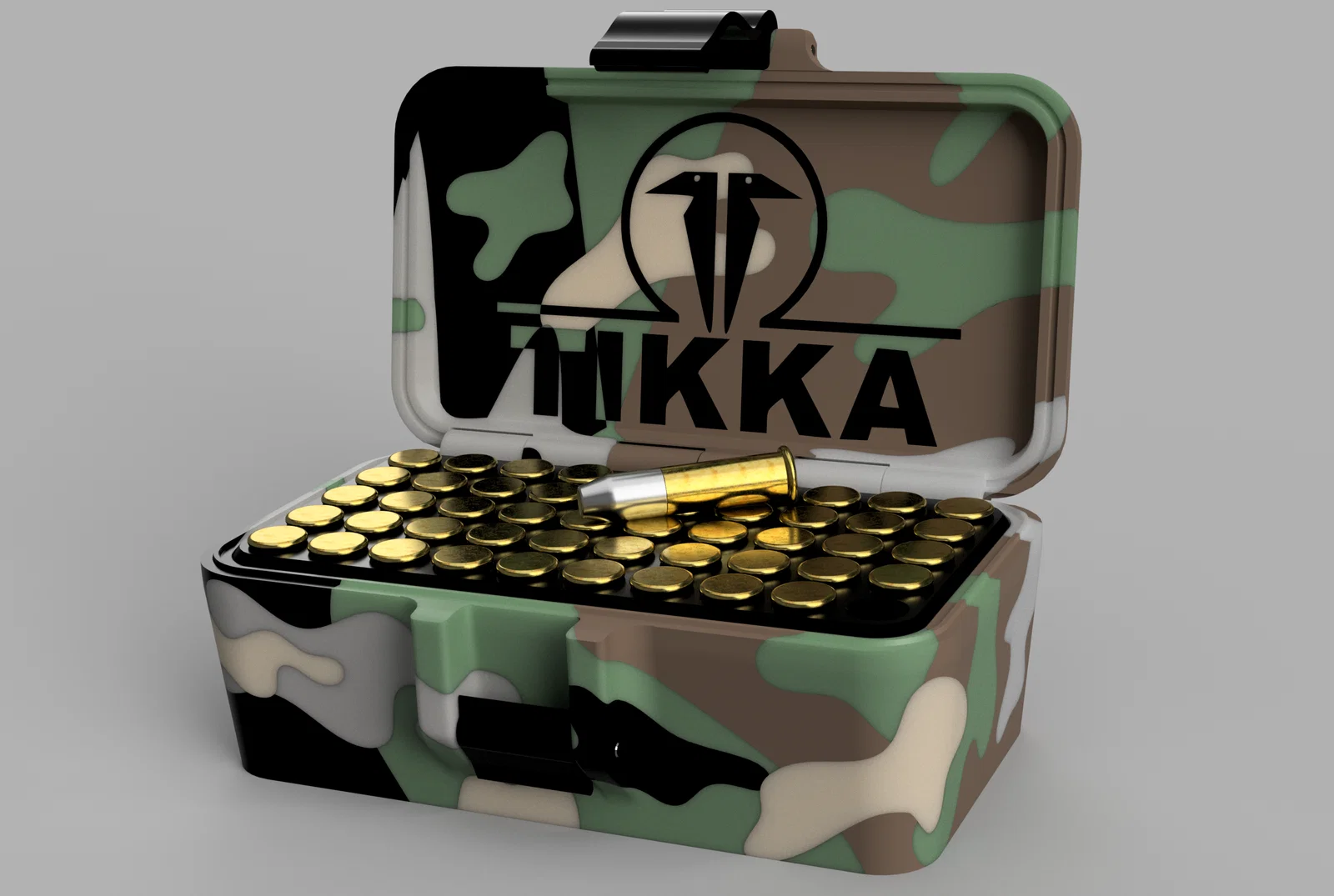

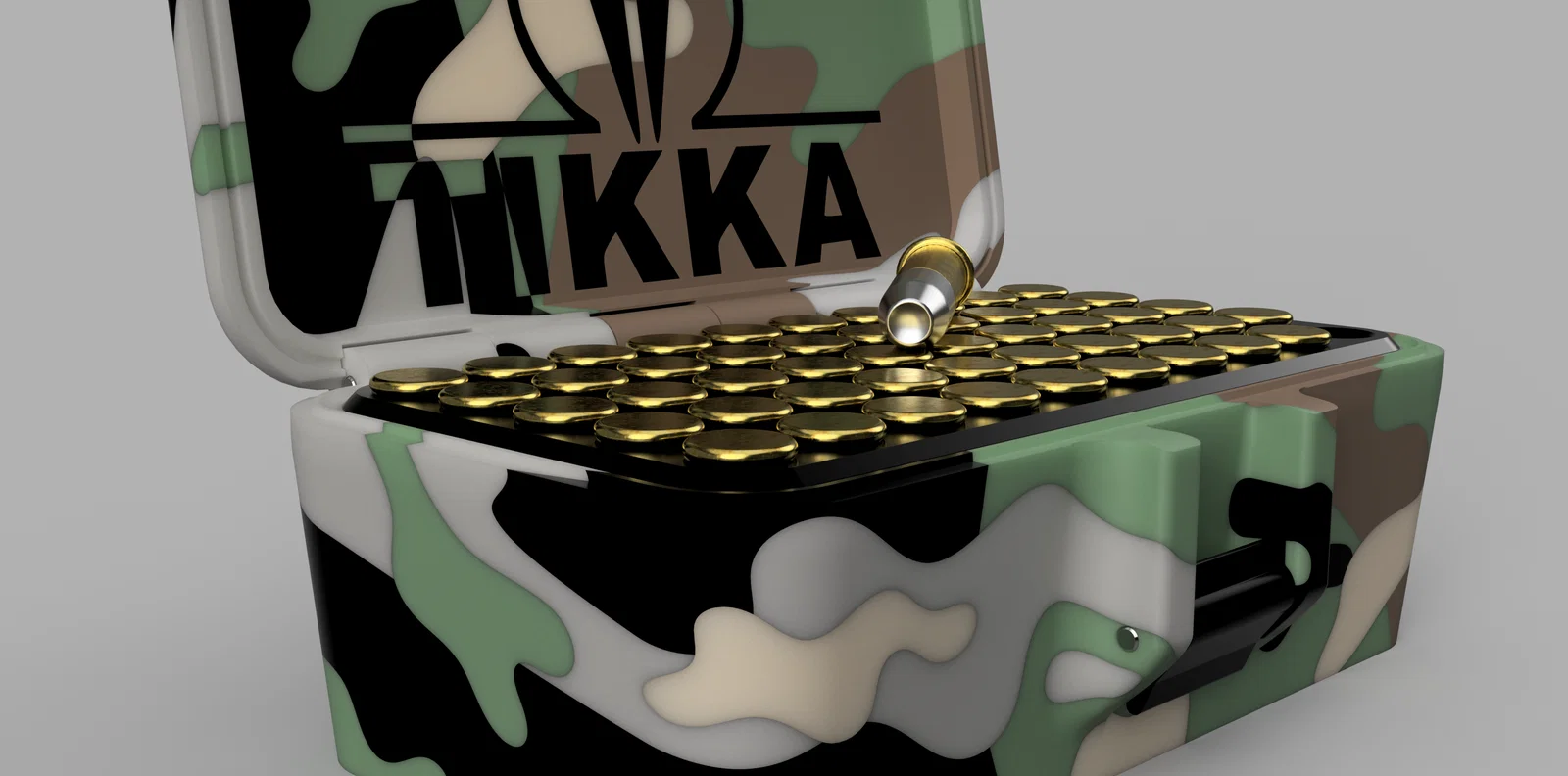

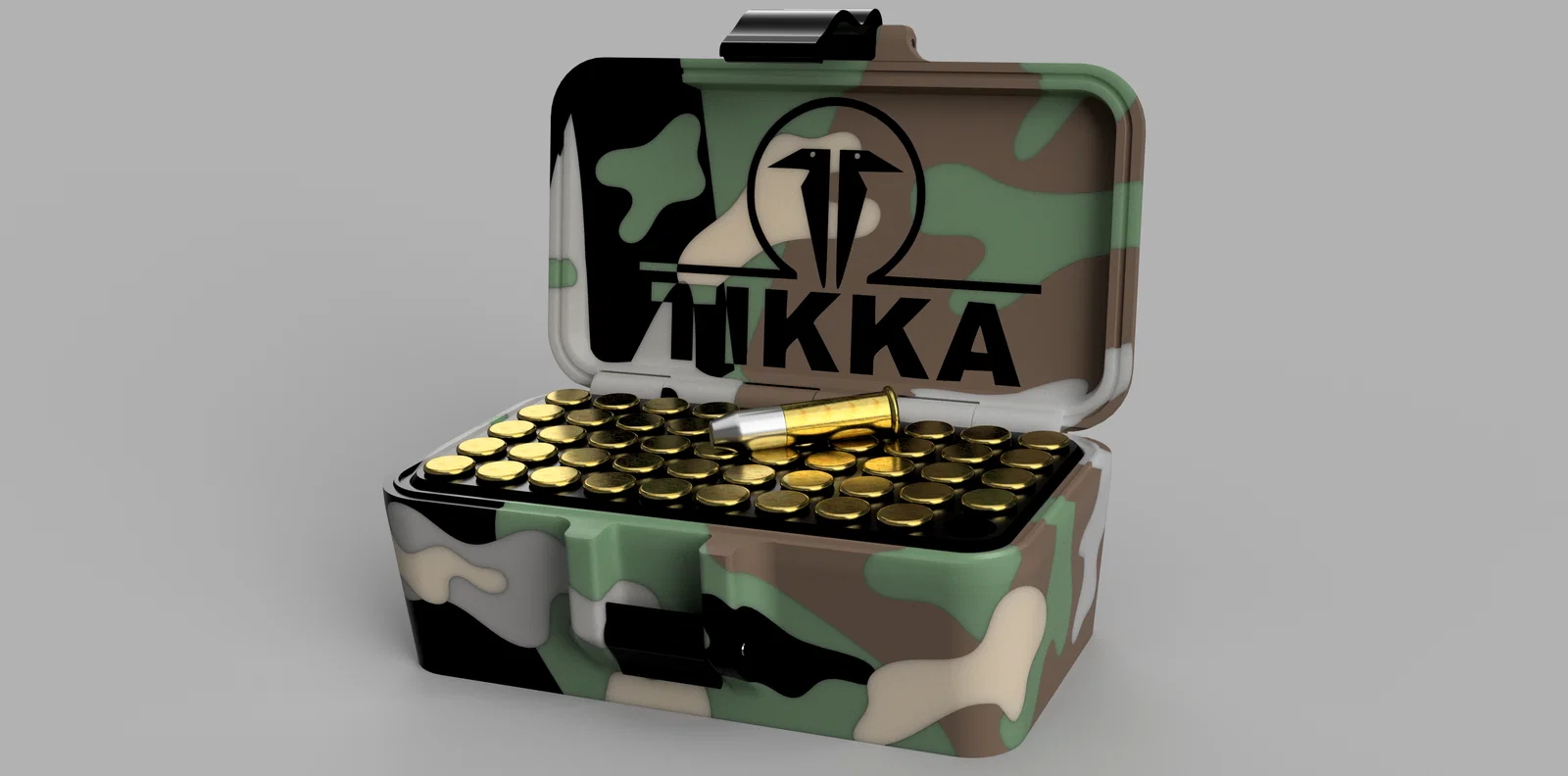

Trước giờ mình đã làm mấy phiên bản hộp đạn .22lr theo nhiều brand khác nhau rồi nên giờ làm thêm một bản camo nữa. Khoảng cách cho 50 viên là 25,4 x 6,14mm giữa mặt trên của insert và phần đáy. Và tổng chiều cao giữa nắp và đáy là 28mm.

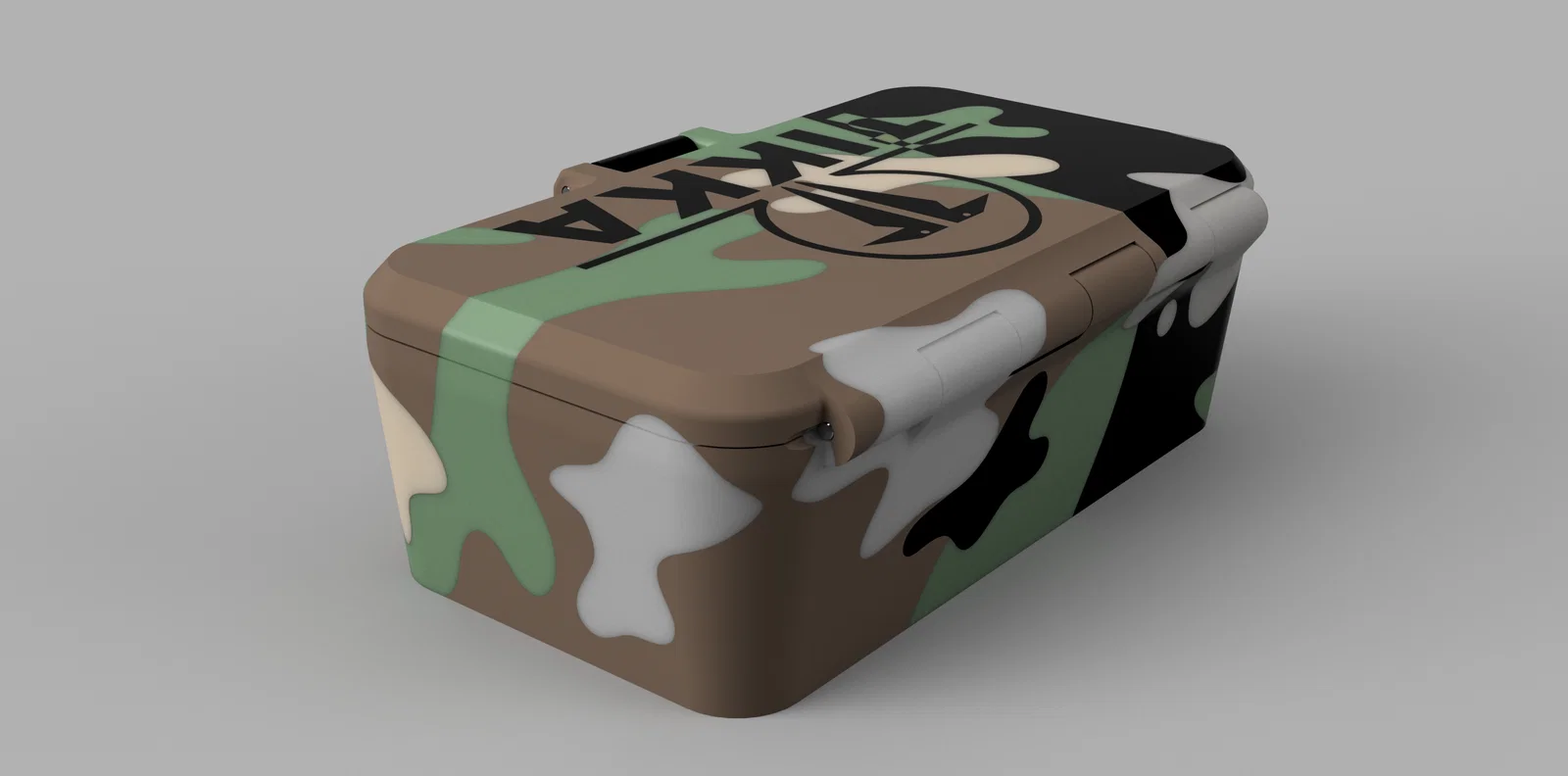

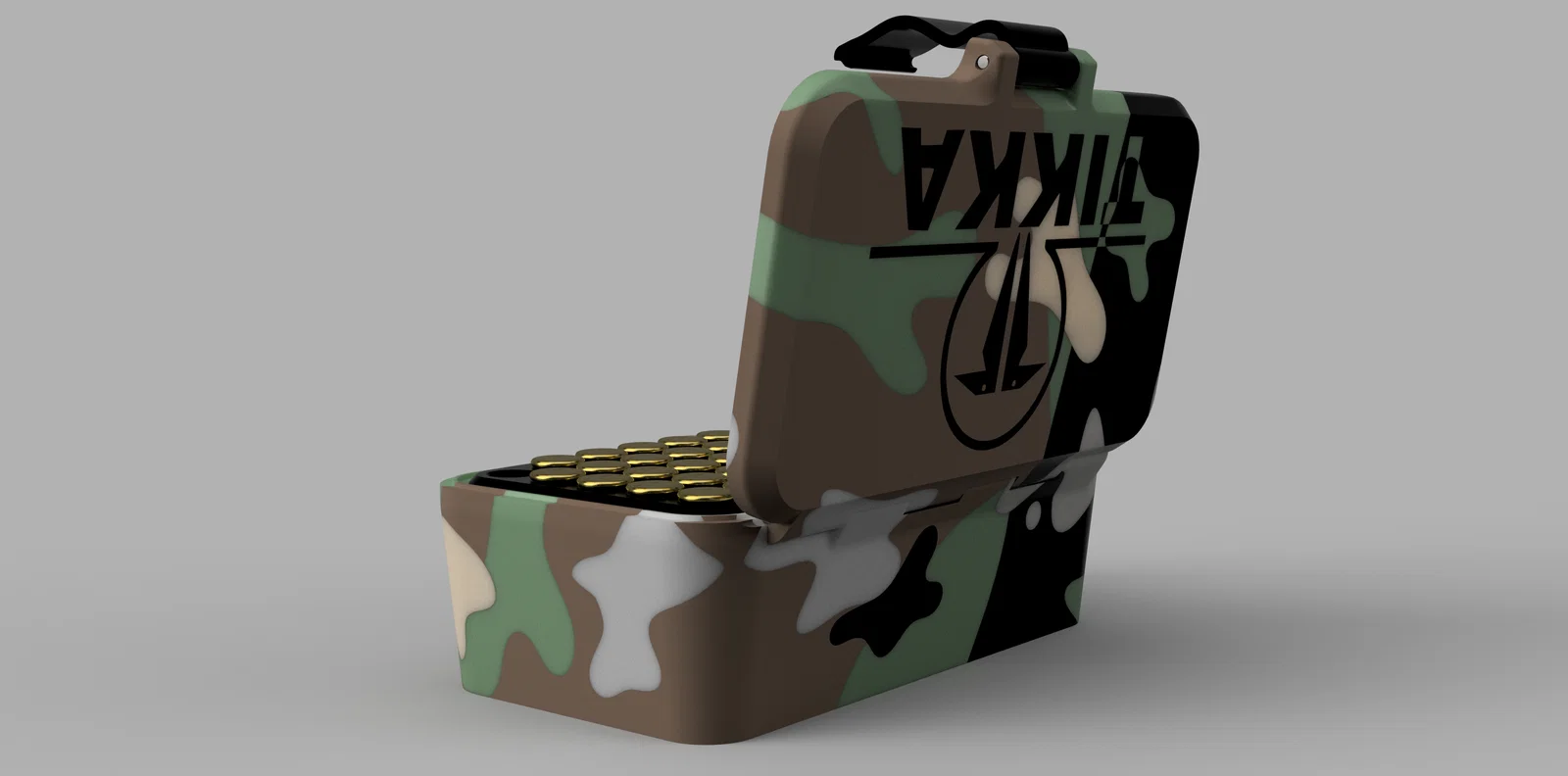

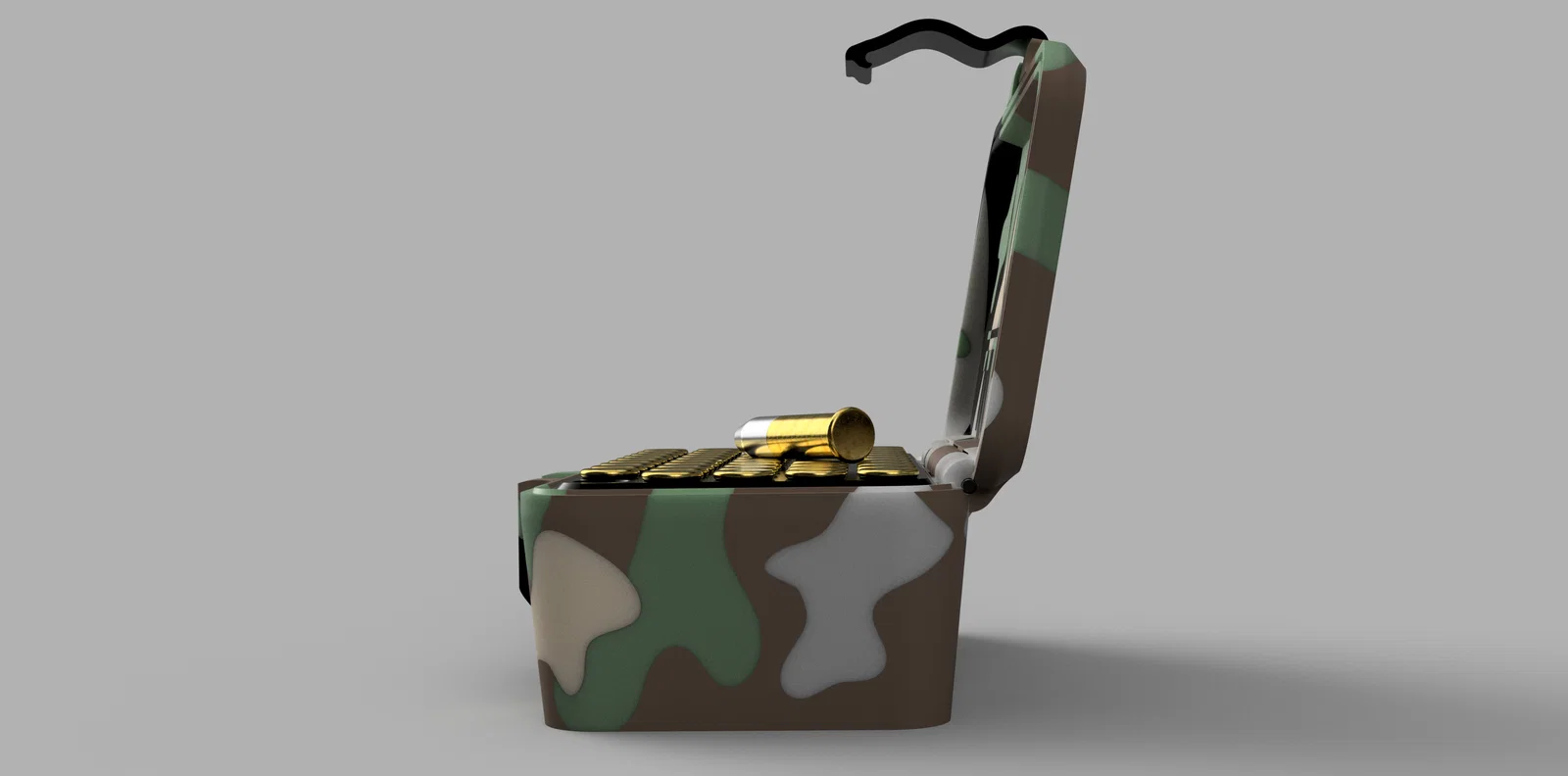

Mình có làm 2 cải tiến nhỏ. Mình chừa 0,2mm clearance giữa nắp và đáy để tránh bị kẹt/siết gần khu vực bản lề (chuyện này có thể xảy ra với hầu như mọi loại vật liệu, nhiều hay ít). Nhưng phần tongue and groove vẫn giữ nguyên. Và mình chỉnh lại chút về thẩm mỹ ở phần bản lề. Ngoài ra thì nó y như hộp .22lr TIKKA của mình.

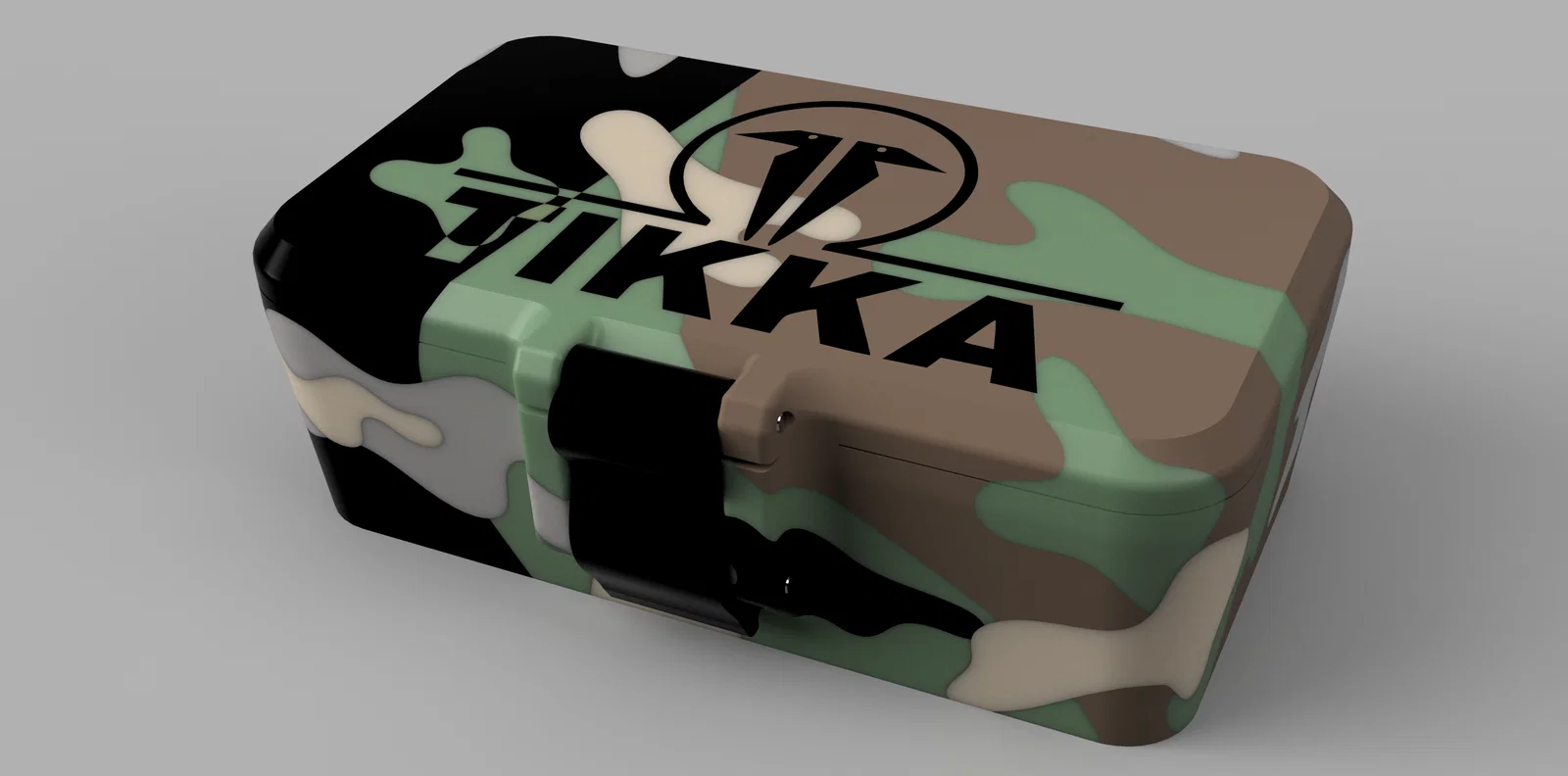

Mình dùng chốt inox 1,6mm loại tig-welding pin cho cơ cấu khóa gài và bản lề. Nhưng dùng que/rod 1,6mm bất kỳ cũng chạy ngon.
Bạn có thể in bằng bất kỳ vật liệu nào, nhưng mình khuyên mạnh là nên in phần latch bằng ABS hoặc vật liệu tương tự.
Các phần camo được đặt tên sẵn để dễ slicing.
Hy vọng bạn thích mẫu này.
