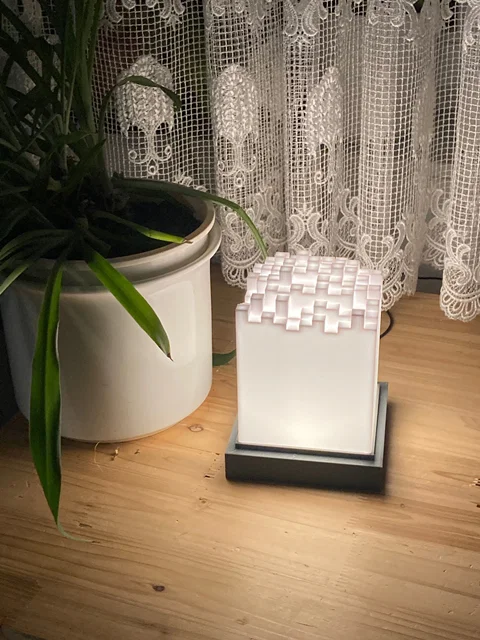

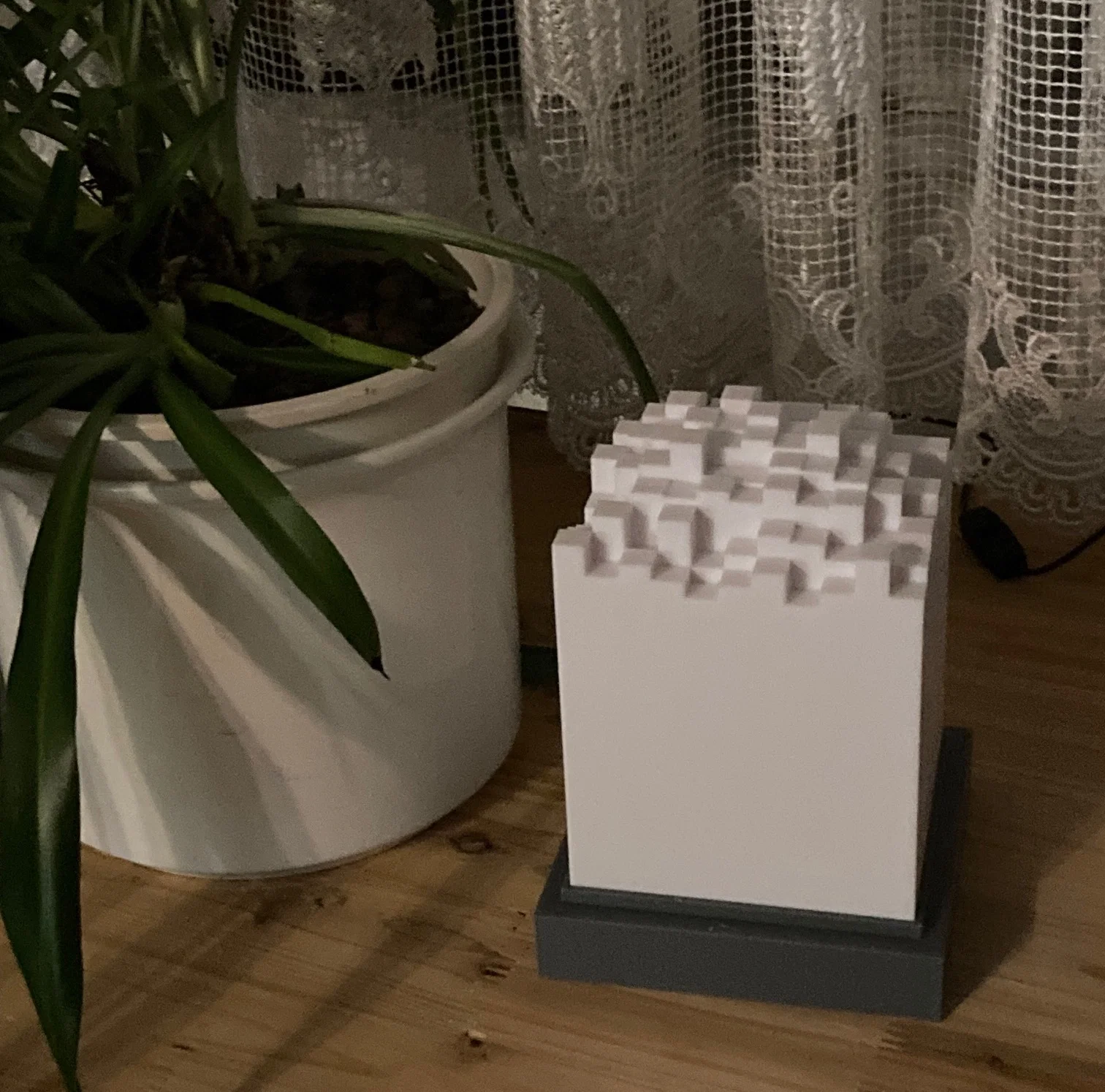

Đèn #50 - Cityscape Puck Lamp

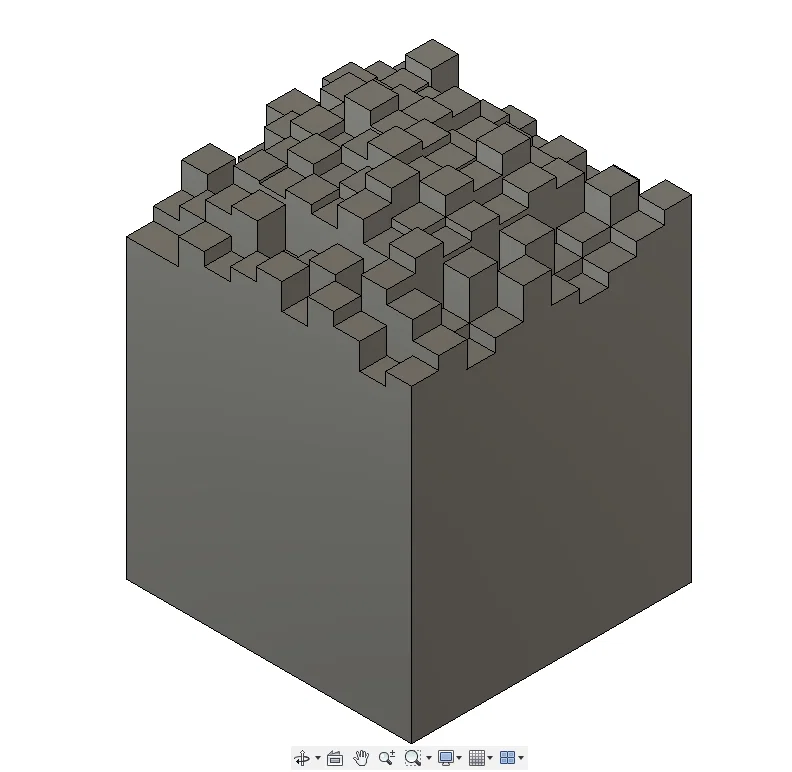

Một mẫu đèn Cityscape dạng trừu tượng, thiết kế free-form.

Chụp đèn (shade): cao 150 mm x rộng 110 mm

Thân đèn (lamp): cao 180 mm x rộng 130 mm

Mẫu này dùng Puck LED 5V, hiện tại là loại 5W - Warm White. Con đang dùng trong bài (xem link bên dưới) dùng cổng USB tiêu chuẩn.

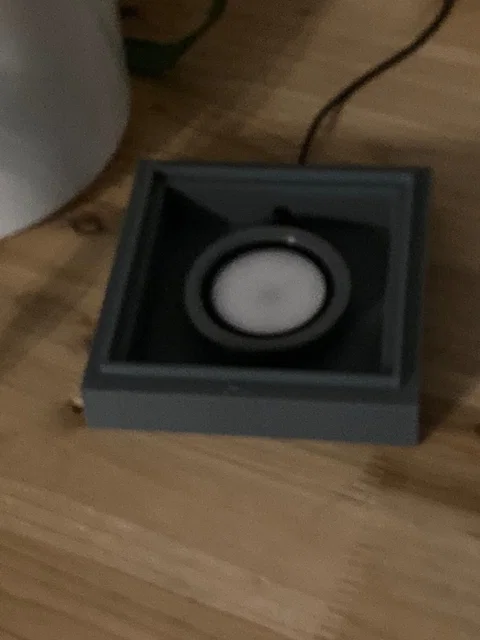

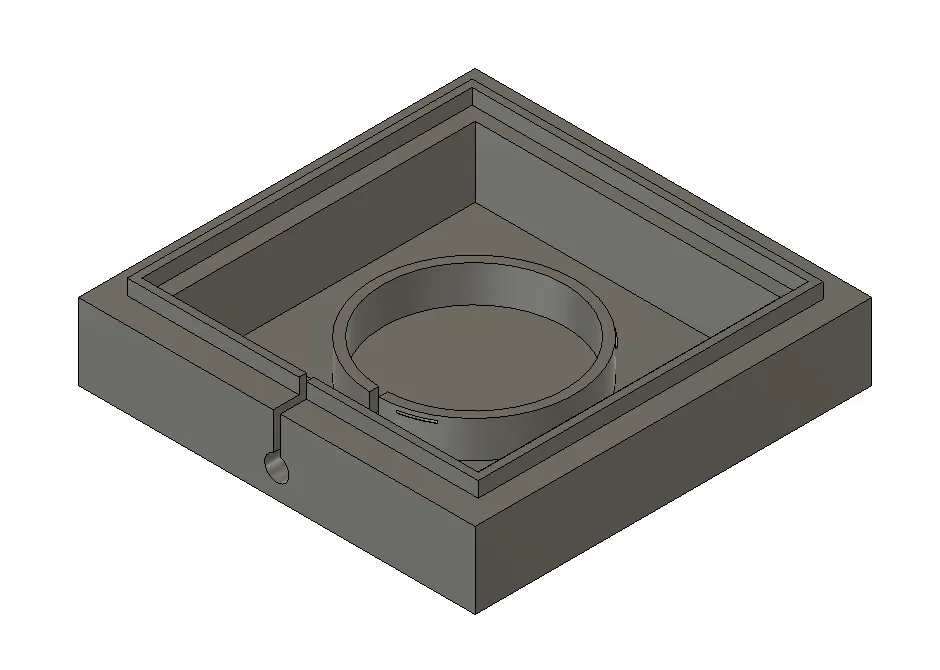

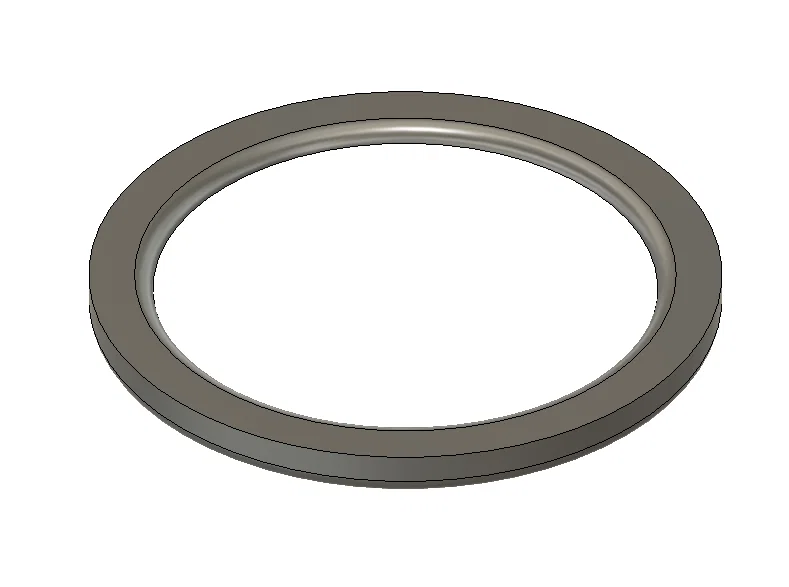

Phần đế được thiết kế đúng chuẩn kích thước cho puck này, và có thêm nắp bấm (snap lid) để giữ cố định nếu cần.

Phần đế mình in bằng PETG vì LED có thể ấm lên. Mình đo bằng laser thì nhiệt độ thực tế chưa bao giờ vượt quá 47°C (120°F). Nhiệt độ chảy của PLA khoảng ~150°F (65°C), nhưng mình chọn PETG cho chắc.

Phần chụp đèn mình in bằng PLA.

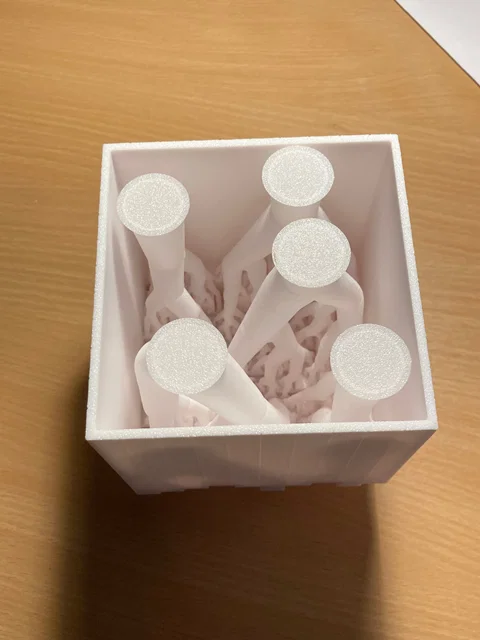

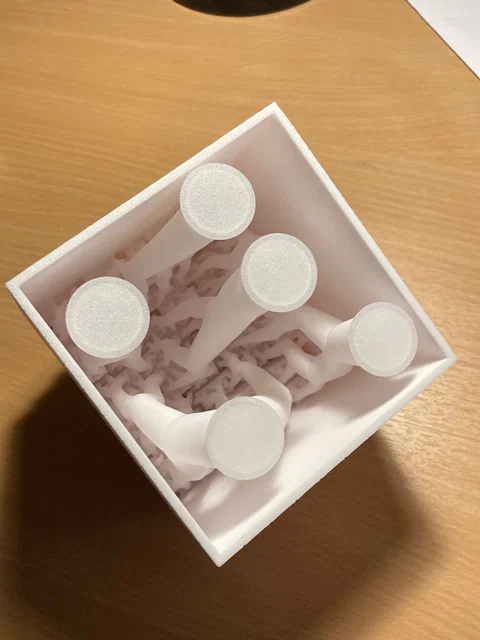

Nên dùng supports cho phần tường chụp Cityscape: chỉ từ build plate (baseplate) để đỡ các vùng phía trên của tường. Mình dùng manual tree supports và có kèm 1–2 hình minh hoạ vị trí mình đặt.

Puck LED dùng ở đây:

(Ví dụ đang dùng loại 5W, 2700K, Warm White. Mình có đặt thêm loại 3W để thử, khi hàng về)

https://www.aliexpress.com/item/1005006425667037.html?

Thiết lập slicer cho đế chụp và nắp bấm (shade base và snap lid):

.20 mm Standard

(Các setting và tốc độ tiêu chuẩn, Seam Position: Aligned)

Filament: Eryone Standard PETG

Thiết lập slicer cho chụp (Shade):

Cần supports. Mình dùng tree manual từ build plate only trên máy P1P.

Filament: Sunlu PLA+ White

.20 mm Standard Quality

Infill % - 35, Gyroid

Wall Loops - 6

Seam Position - Aligned
