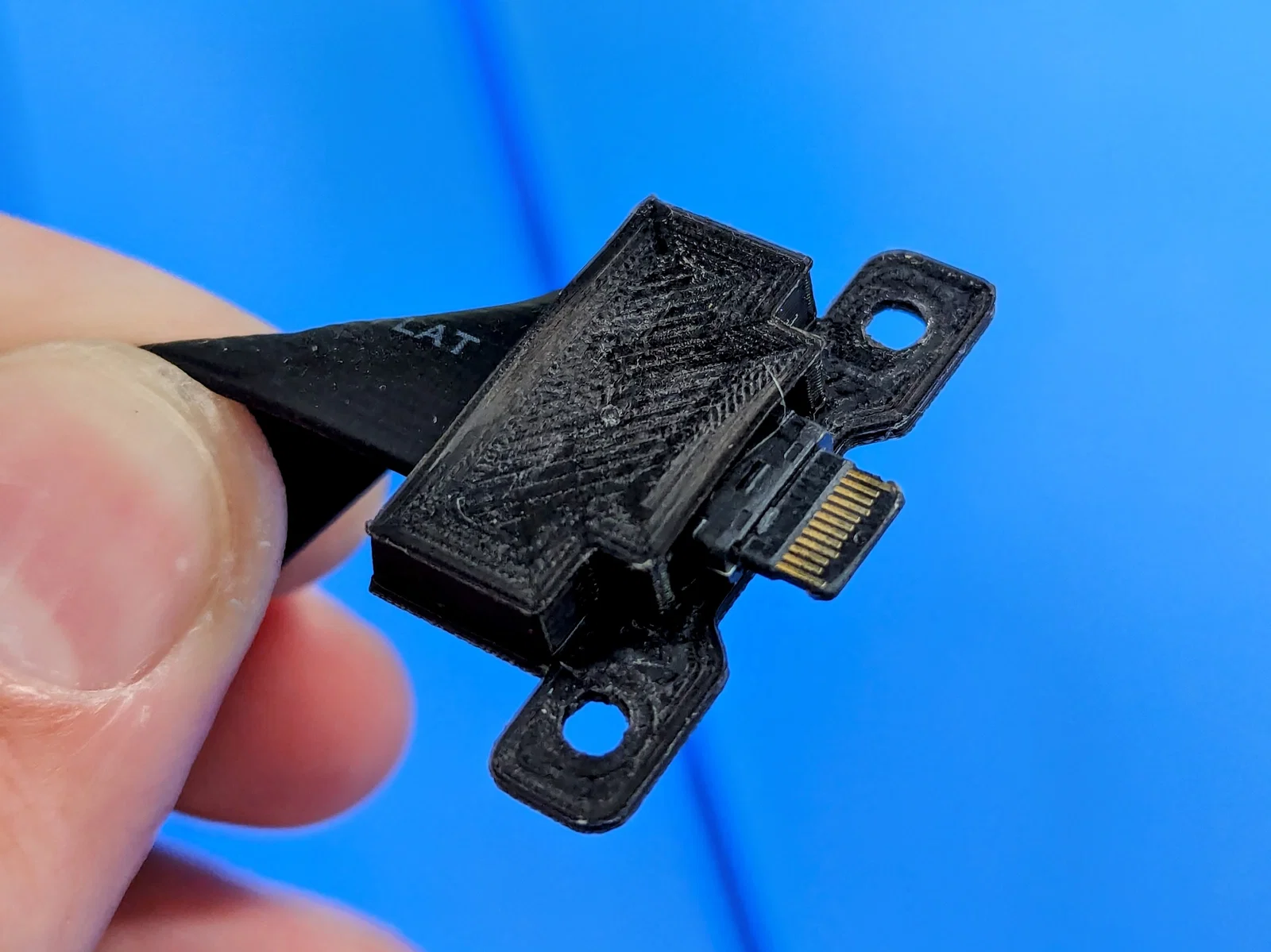

Adapter USB-C cho FormD T1

Cái adapter này cho phép bạn tự dùng cáp USB-C của riêng mình để lắp vào thùng máy FormD T1 v2.

Mình làm món này vì hồi case mới ra mắt, mình không mua được cáp chính hãng mà mainboard thì lại không hỗ trợ cổng Type-E hiện tại.

Đặc điểm

• Có khe hở để kiểm tra xem đầu USB đã cắm chặt hết cỡ hay chưa
• Có một gờ nhỏ để ép chặt cáp vào mặt trước của case

Mình cũng đính kèm phiên bản nguyên mẫu (không có gờ) trong trường hợp mọi người cần dùng.

Lưu ý

Chọn cáp

Mình đã dùng sợi cáp này từ AliExpress (mã F1A-T7B).

Ban đầu mình chọn bản 30cm. Tuy nhiên, khi nâng cấp lên card 4080S, mình phải đi dây vòng từ phía sau qua trên bộ nguồn (PSU) để tránh bị cạ vào quạt sau. Việc này làm dây bị gấp khúc nhiều và khá căng. Do đó, tùy vào linh kiện và cách đi dây mà bạn có thể cân nhắc chọn bản 40cm.

Mình chỉ thiết kế cho loại cáp dẹt (flat cable), phần ngàm dừng lại ngay cuối bảng mạch (PCB) trên cáp của mình. Loại này có thể không vừa với các loại cáp khác.

Lắp đặt

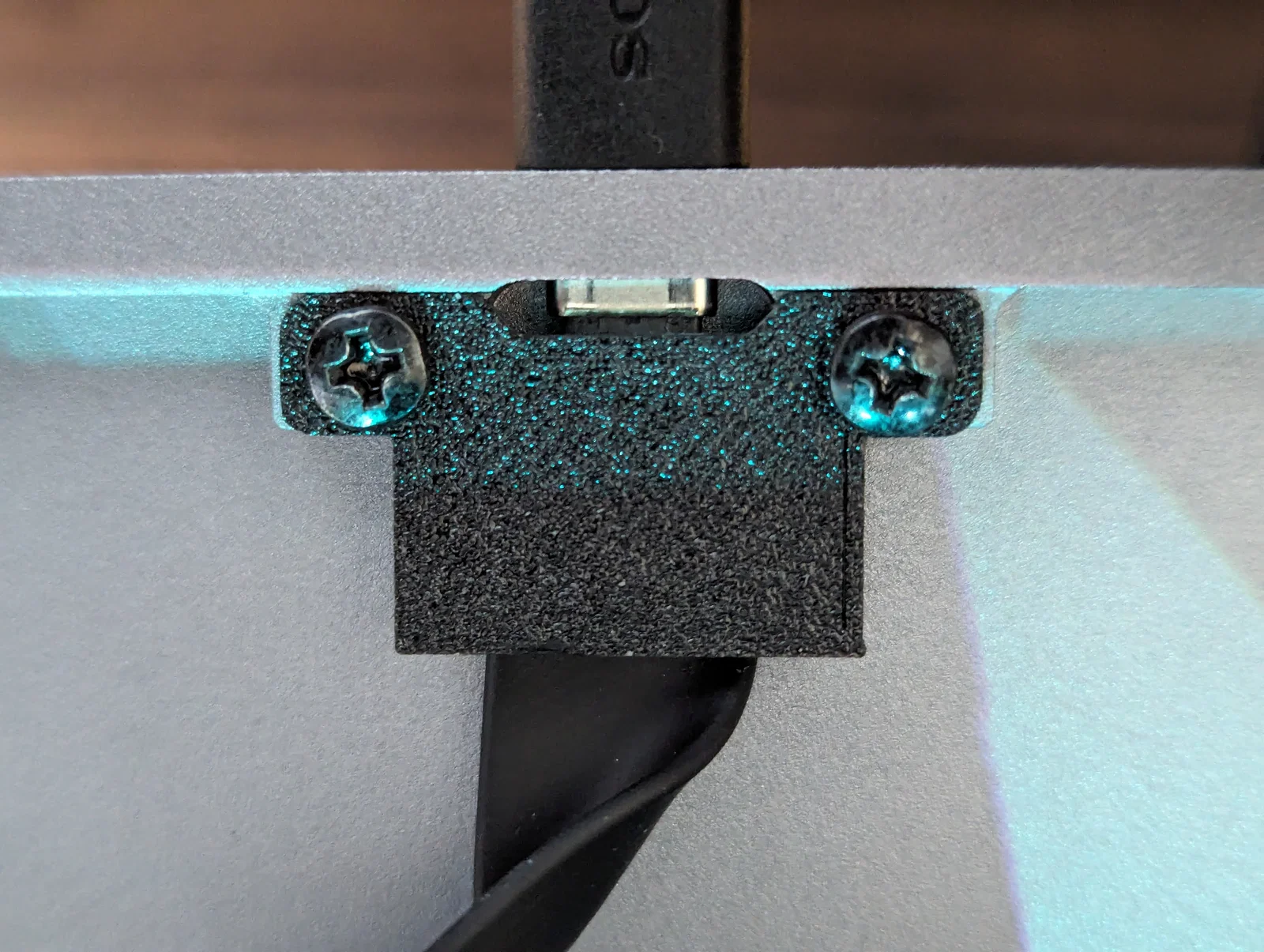

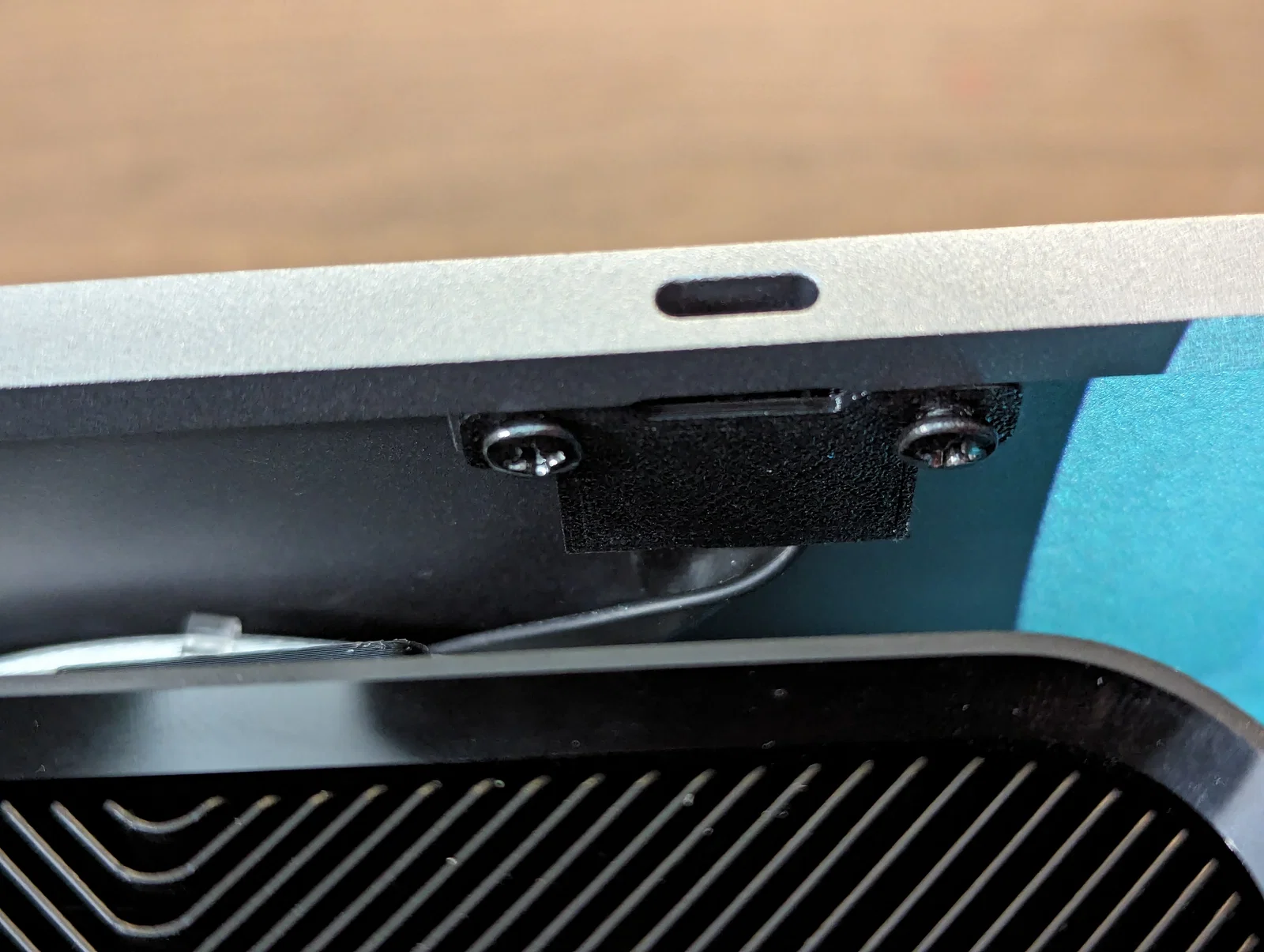

Bạn bắt buộc phải tháo lớp vỏ kim loại ở đầu USB-C của cáp trước khi lắp vì bảng mạch PCB cần phải nhô một phần vào lỗ trên mặt trước case. Bạn có thể dùng kềm cắt để tháo hoặc nếu đầu cáp dùng lẫy thì có thể gỡ ra. Dù làm cách nào thì cũng phải thật cẩn thận để không làm hỏng bảng mạch hoặc các điểm tiếp xúc.

Nếu cáp bị lỏng sau khi lắp, bạn có thể dán thêm một ít băng keo điện lên bảng mạch để làm đệm.

Thông số in

Mình in bằng nhựa PETG. Khuyên dùng chiều cao lớp in 0.12mm, không cần support. Đặt mặt có lỗ bắt ốc xuống bàn in.
