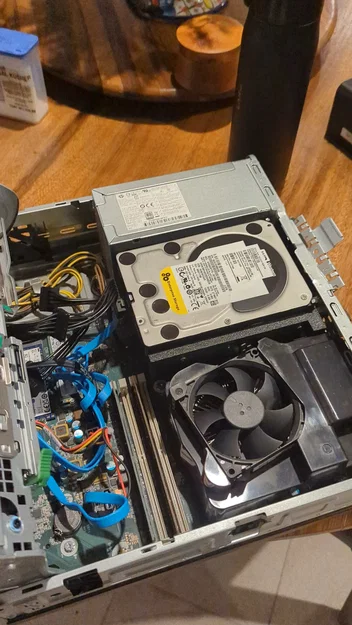

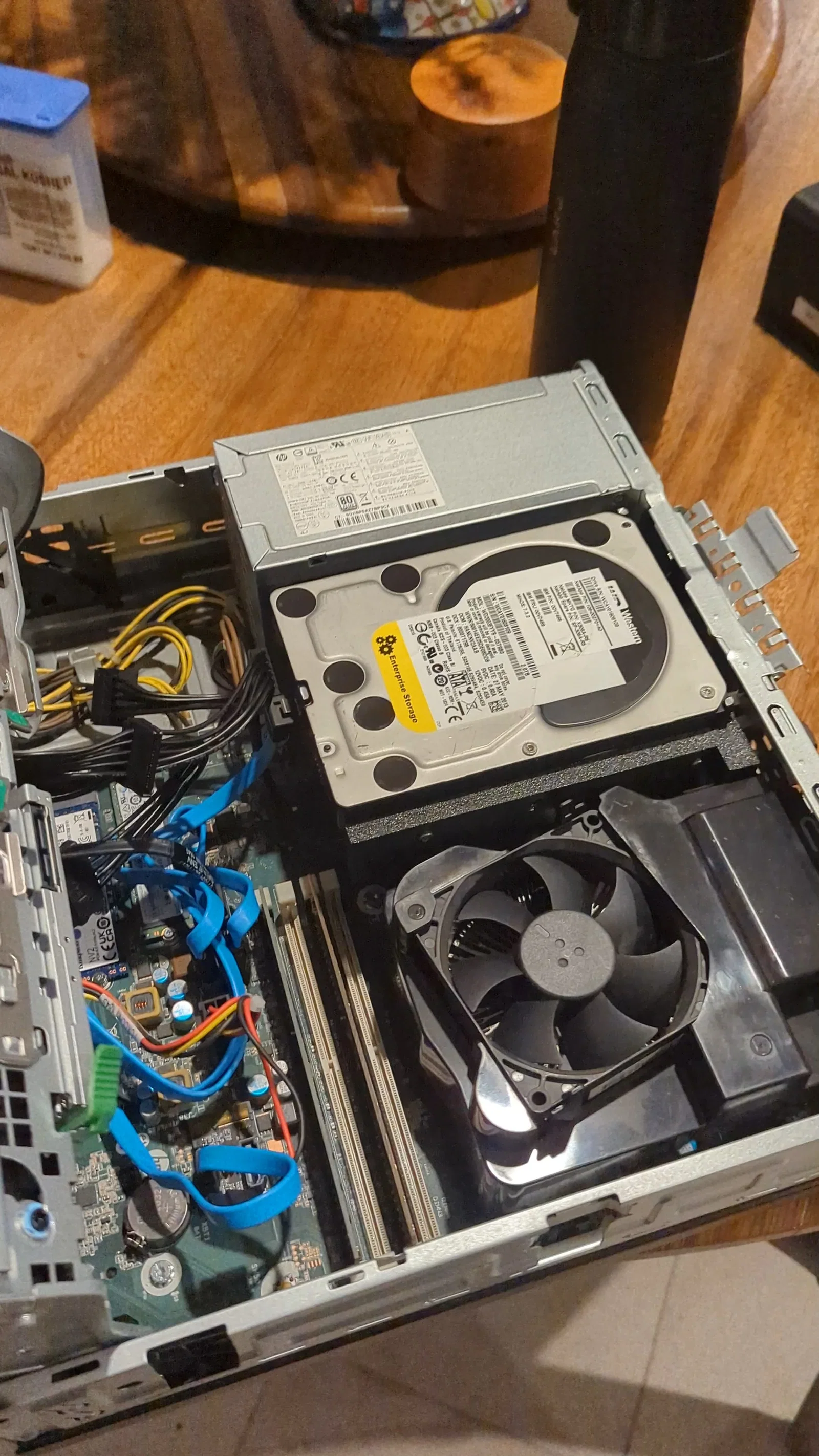

Khay/Caddy HDD 3.5" cho HP Elite 800 G4

Một bay/caddy gắn thêm cho ổ cứng 3.5" (HDD) trên HP Elite 800 G4 của bạn.

Lưu ý: Có thể hợp với các dòng Elite khác, nhưng mình chỉ test trên G4.

Mình đang build NAS trên con HP Elite 800 G4 này và may mắn kiếm được ổ 2TB miễn phí. Nhưng trong máy không còn chỗ trống, nên mình tự thiết kế model này.

Mình làm theo 4 tiêu chí:

• HDD phải tháo/lắp dễ
• Che chắn luồng gió ít nhất có thể

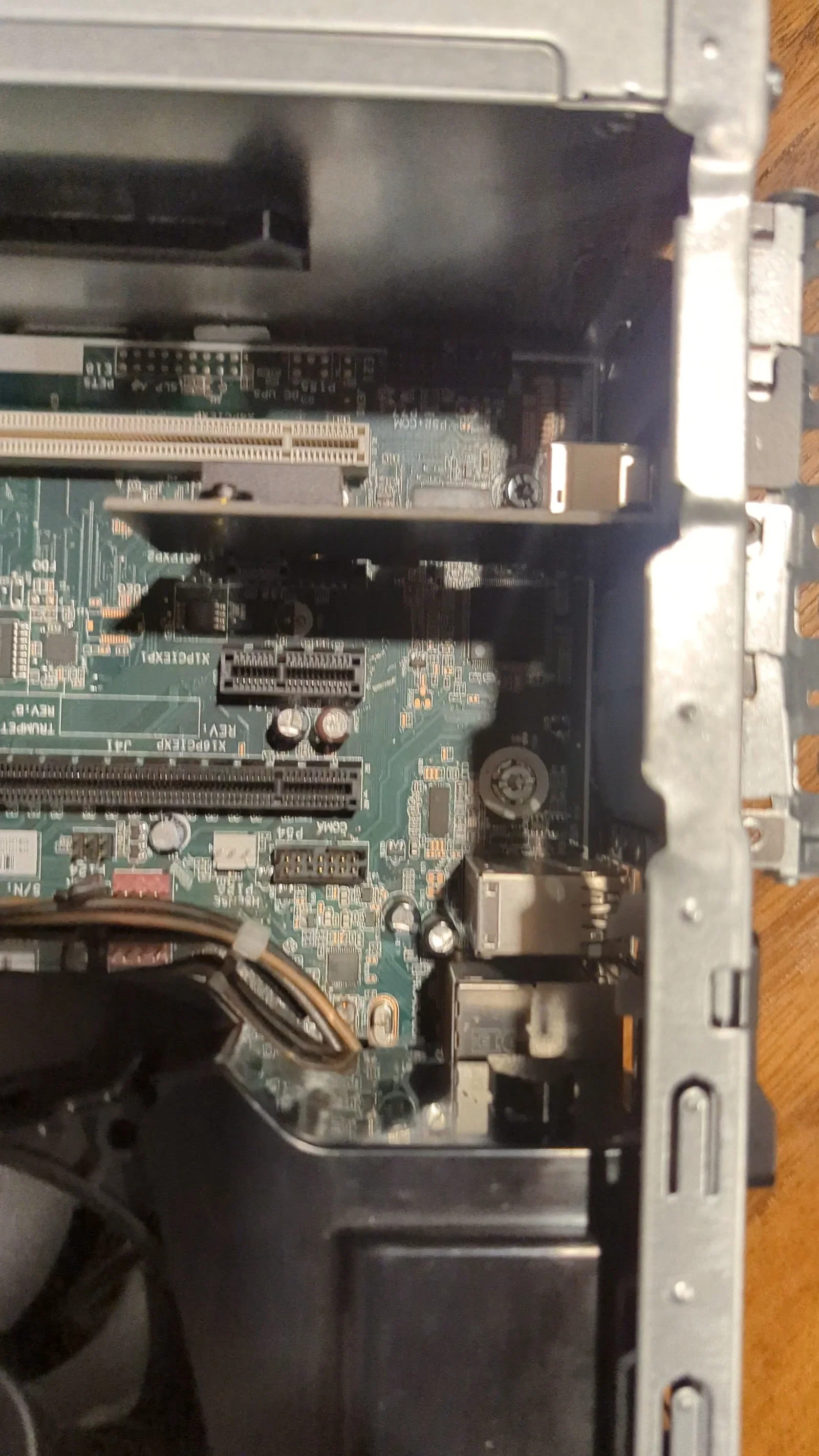

• Vẫn gắn được PCI x1 NIC mà không bị cấn
• Dùng cho chế độ đặt ngang; không tính phương án dựng đứng case

Tới giờ dùng rất ổn, airflow nhìn ổn và nhiệt độ các HDD đều trong mức kiểm soát. Không thấy rung đáng kể.

Ban đầu mình làm để gắn 1 ổ, nhưng nếu bạn “chịu chơi” thì có thể chồng 2 (có khi 3) ổ lên nhau, miễn là bạn không định dùng các khe PCIe.

Model được in thành 3 phần:

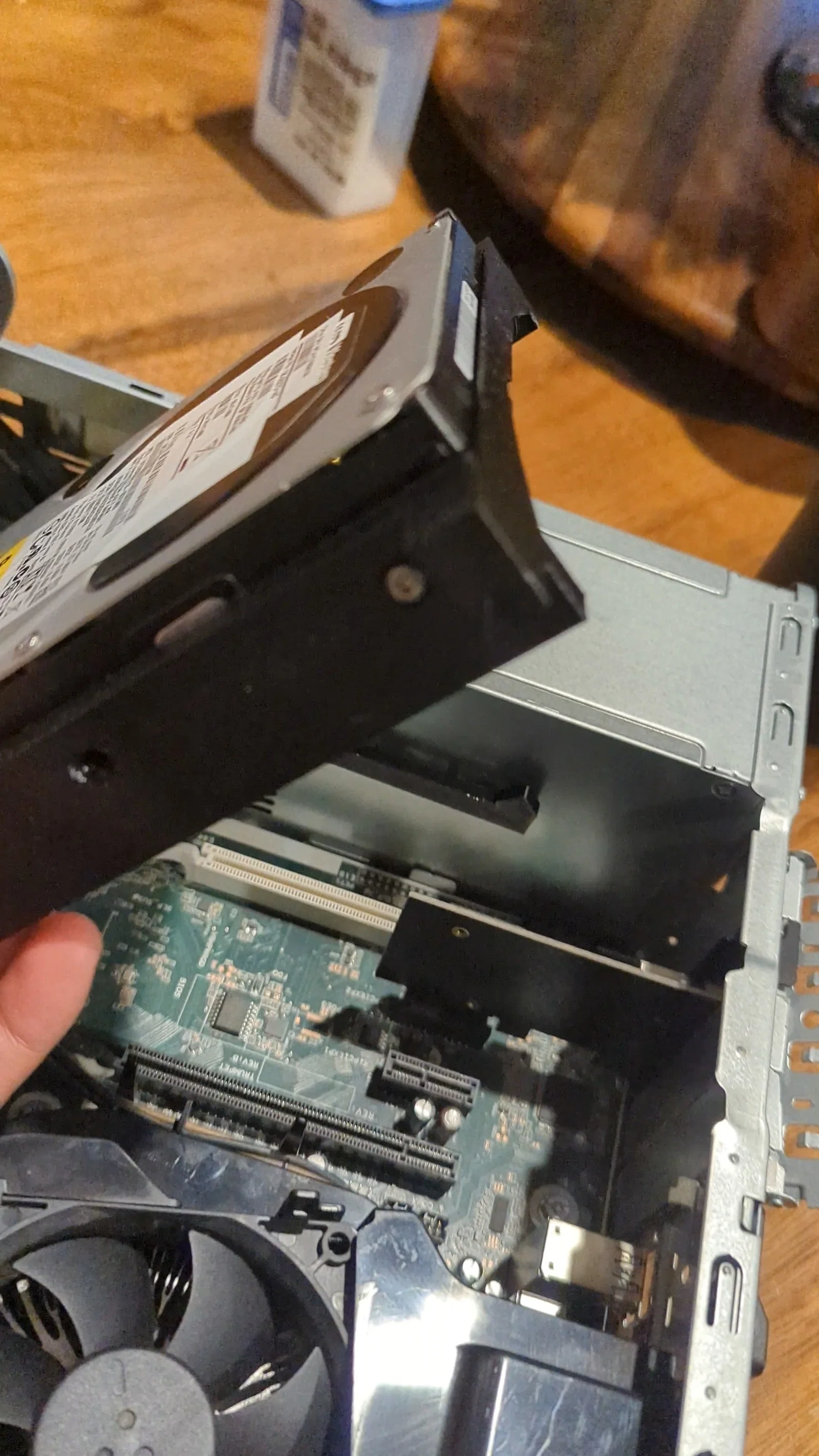

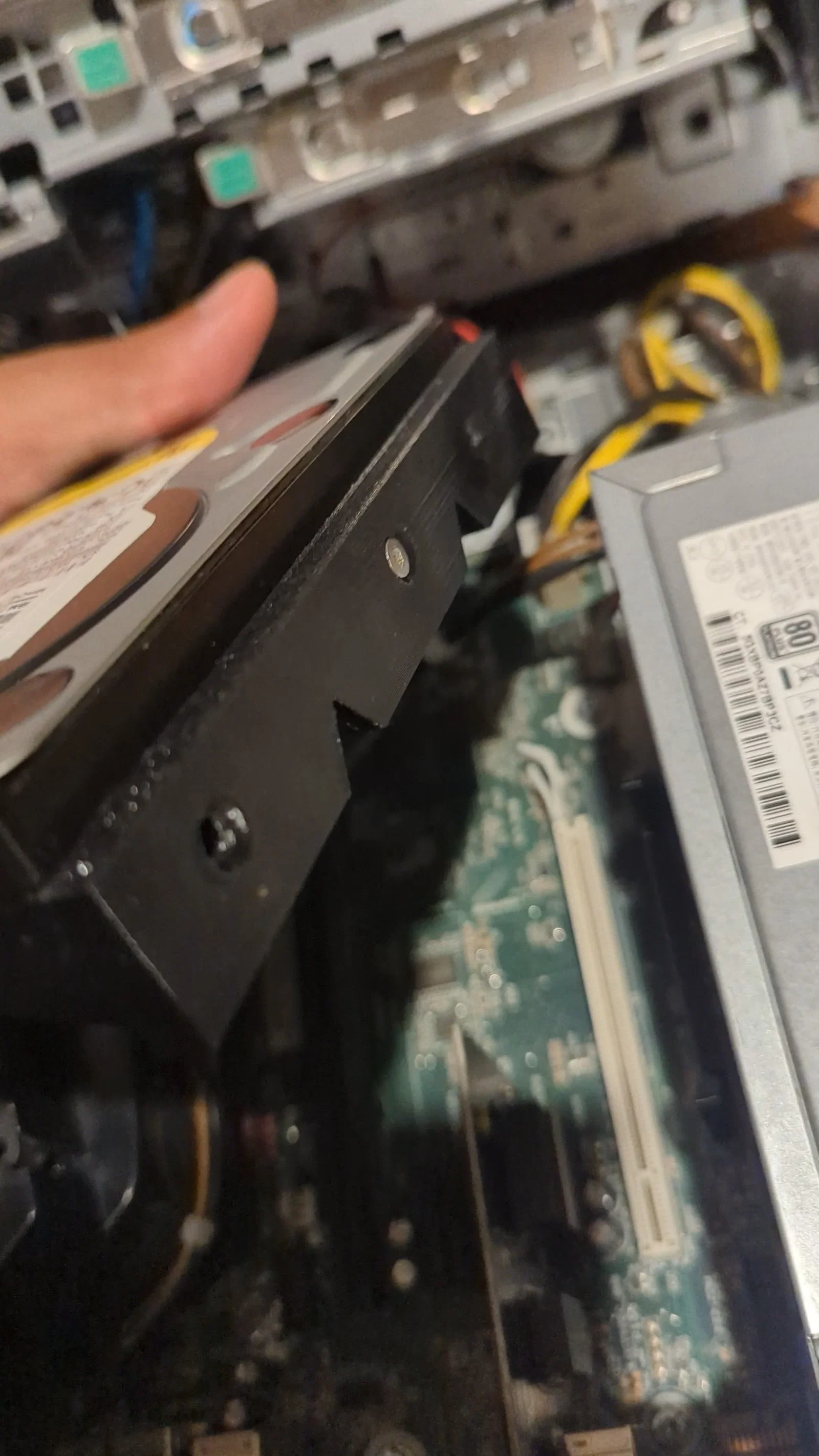

• Caddy: Bắt vào HDD bằng vài con ốc M3

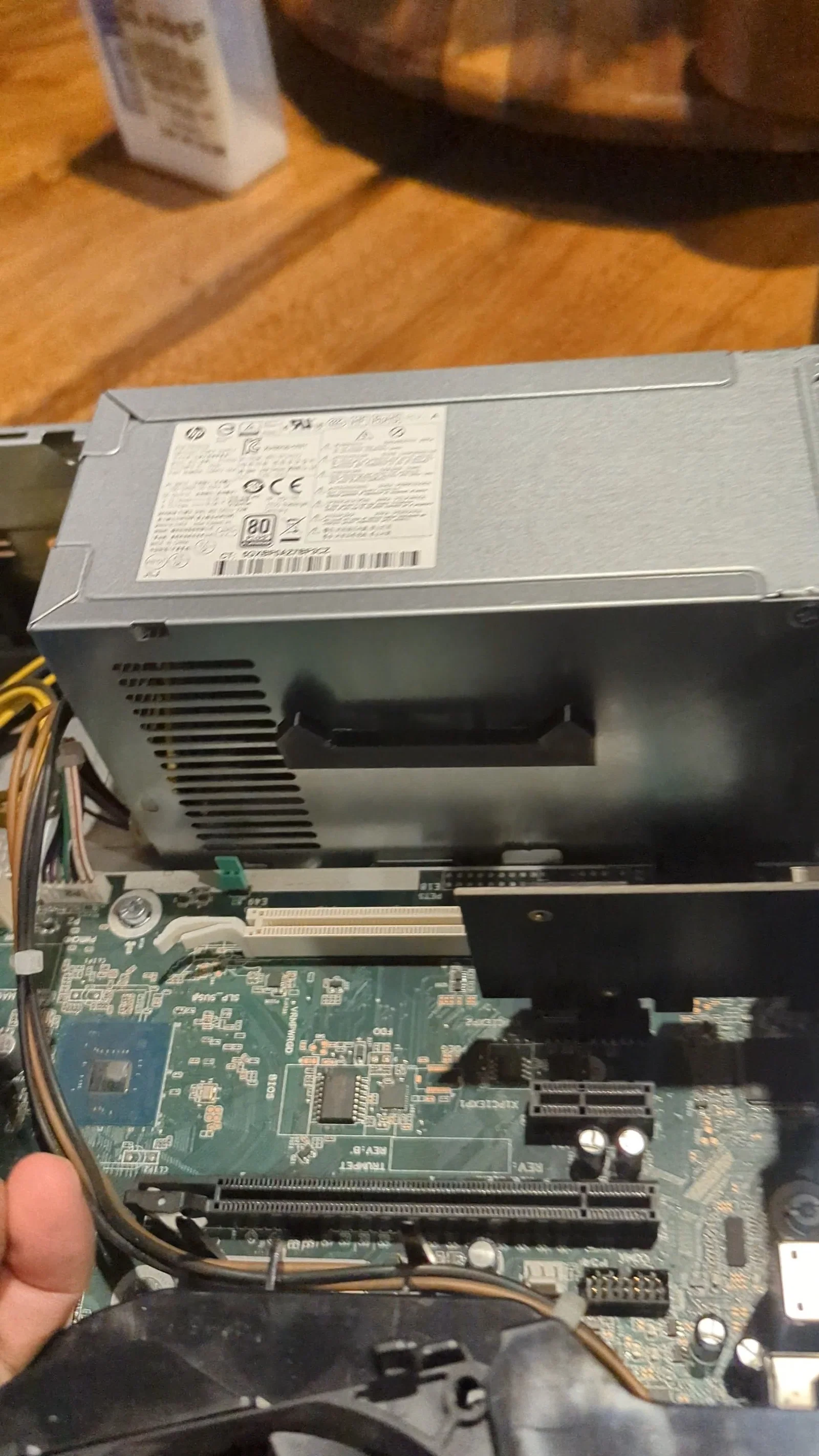

• Power supply mount: Mình dùng băng keo 2 mặt để dán vào phía nguồn
• Fan cage mount: Tương tự, dùng băng keo 2 mặt dán lên nắp che quạt CPU

Mình in bằng PETG phòng khi nhiệt độ tăng chút, mà tới giờ mọi thứ vẫn đang chạy ngon.
