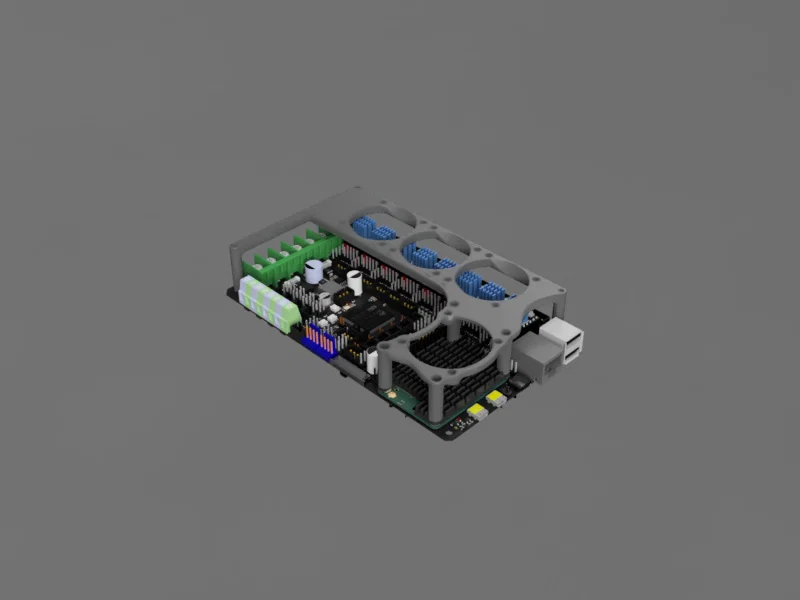

Bracket làm mát Driver cho Manta M8P CB1/CM4

Thiết lập in (Print Settings)

Chiều cao lớp đầu (First Layer Height): 0.25mm

Chiều cao lớp (Layer Height): 0.2mm

Bề rộng đùn (Extrusion Width): 0.4mm, ép buộc (forced)

Tỷ lệ infill (Infill Percentage): 40%

Kiểu infill (Infill Type): Adative Cubic, Grid, Gyroid, Honeycomb, Triangle, Cubic

Số lớp vách (Wall Count): 4

Số lớp đặc trên/dưới (Solid Top/Bottom Layers): 4

Vị trí seam (Seam Placement): Phía sau (Rear)

Supports: Không

Phần cứng (Hardware):

Quạt 4010 x 4

M3X5X4 Heatsets x 19 (16 cái cho quạt, 3 cái cho chân)

M2.5x10mm SCHS x 4 (tản nhiệt CB1/CM4)

M3X10mm SCHS x 4 (M8P tới DIN CLIPS)

Lưu ý: Chiều dài ốc vít ở đây chỉ ước lượng tương đối, có lẽ đặt một bộ kit nhiều kích thước sẽ ổn hơn. Mình sẽ cập nhật lại khi đã lắp lên thực tế.

Hướng dẫn (Instructions)

Ốc M3 sẽ đi từ phía dưới board, xuyên qua DIN clips rồi bắt vào phần chân của bracket quạt. Có thể bạn sẽ phải khoan xuyên DIN clips bằng mũi khoan 3mm để ốc đi qua được.

Cập nhật 6/11/24

Mình đã in và test bản đầu tiên với M8P v2.0 và vài driver TMC 2240. Nó chưa né/thoáng được tản nhiệt trên mấy con 2240. Mình đã kéo dài chân thêm 4mm ở bản v2. Mình sẽ in lại và thử với chiều dài chân tăng lên.
