Gnk-200 Manatee Remix

1/31/2024 - Public Beta

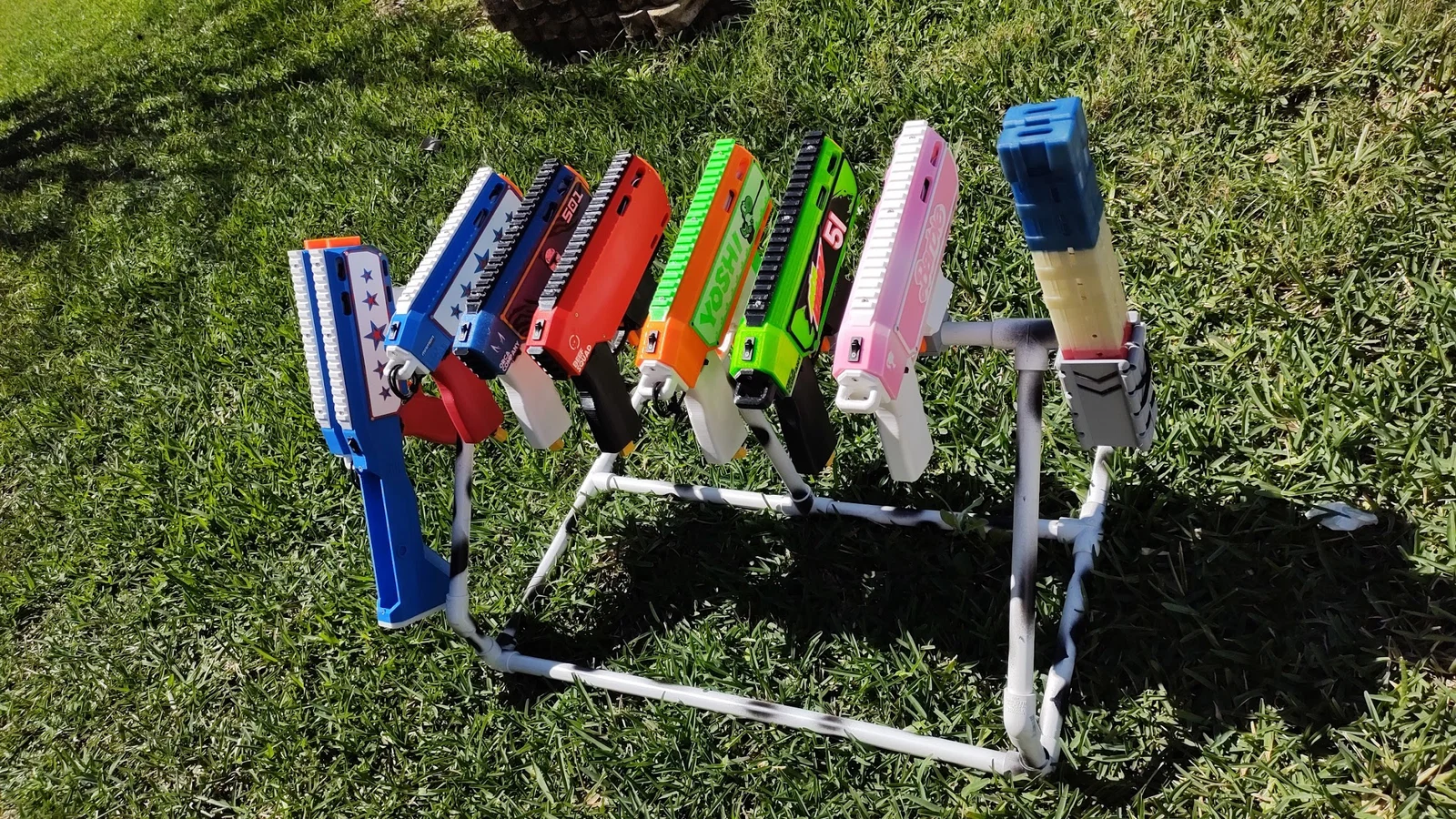

5/17/2024 - Phát hành 1.0, tới giờ đã có hơn 20 cây được làm và test.

1.0 Changelog:
-Thêm fillet để cage và lower khớp với nhau ngon hơn
-Chỉnh dung sai lỗ bắt vít cho switch ở lower
-Chỉnh phần lower ở khu vực magrel để vít ăn vào lower
-Chỉnh rãnh đi dây ở back cap để switch có thể đi dây với XT-30
-Chỉnh dung sai phần front grips để lắp vô khít hơn
-Scale lại side plates để ôm khít hơn
-Tối ưu code để tăng độ ổn định
-Thêm STLs và thư viện debounce.h vào file zip
-Một vài thay đổi nhỏ khác

Nếu bạn muốn mua wheels gia công (machined wheels) hoặc PC cage tương thích với bản remix này và bản gốc thì mình có bán trên shop (đã được cấp phép từ tác giả gốc Gonko): https://wills-beefy-blasters.square.site/product/gnk-200-Wheels/1

todo:

build guide.

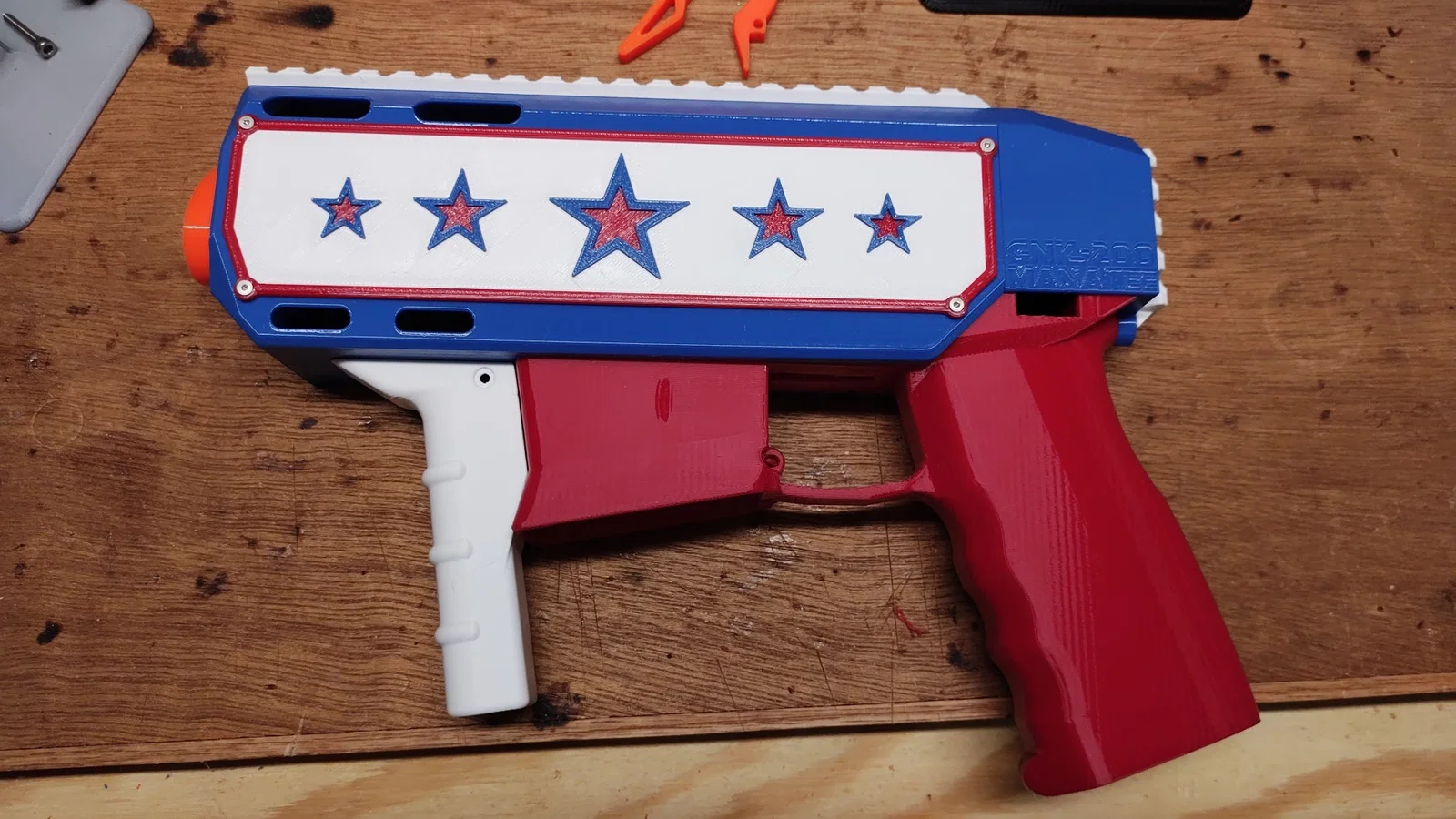

Dựa trên gnk-200 v1.5, chỉnh lại để cầm nắm (ergonomics) tốt hơn, thẩm mỹ khác, dùng single trigger, có on/off switch, cùng một số tinh chỉnh và tuỳ chọn khác.

Phần lớn hardware và wiring từ bản gốc v1.5 sẽ giống nhau, ngoại trừ 2 trigger switches được đổi thành 1 con db-2, và mình dùng cùng loại on/off switch như FDL-3 kèm mosfet 160A. Mình dùng m2 heat sets và m2 countersunk screws cho phiên bản side plate. Còn lại thì tham khảo phần hardware của bản gốc.

On/off switch: https://www.digikey.com/en/products/detail/e-switch/RD1113112R/3778106

160A mosfet: https://www.amazon.com/gp/product/B0197DE86C/ref=ppx_yo_dt_b_search_asin_title

Logic Wiring Guide:

Power Wiring Guide:

Phần code của bản remix này khác, code gốc sẽ không chạy được; nhưng mình có cố làm cho code này back-compatible với code 1.5 bản gốc. Trong code có khá nhiều hằng số (constants) có thể cần chỉnh tuỳ theo setup thực tế của bạn và thứ bạn muốn đạt được, nhưng mình đã cố comment mọi thứ kỹ nhất có thể.

Tự build và sử dụng là bạn tự chịu rủi ro. Các dự án brushless blaster khá “nhạy”, không nên làm nếu bạn chưa nắm rõ mình đang làm gì. Mình không chịu trách nhiệm nếu bạn làm cháy hư linh kiện (chủ yếu là Arduino nếu đấu dây sai). Ngoài ra nhớ thực hiện đầy đủ các bước an toàn khi làm việc với pin LiPo.
