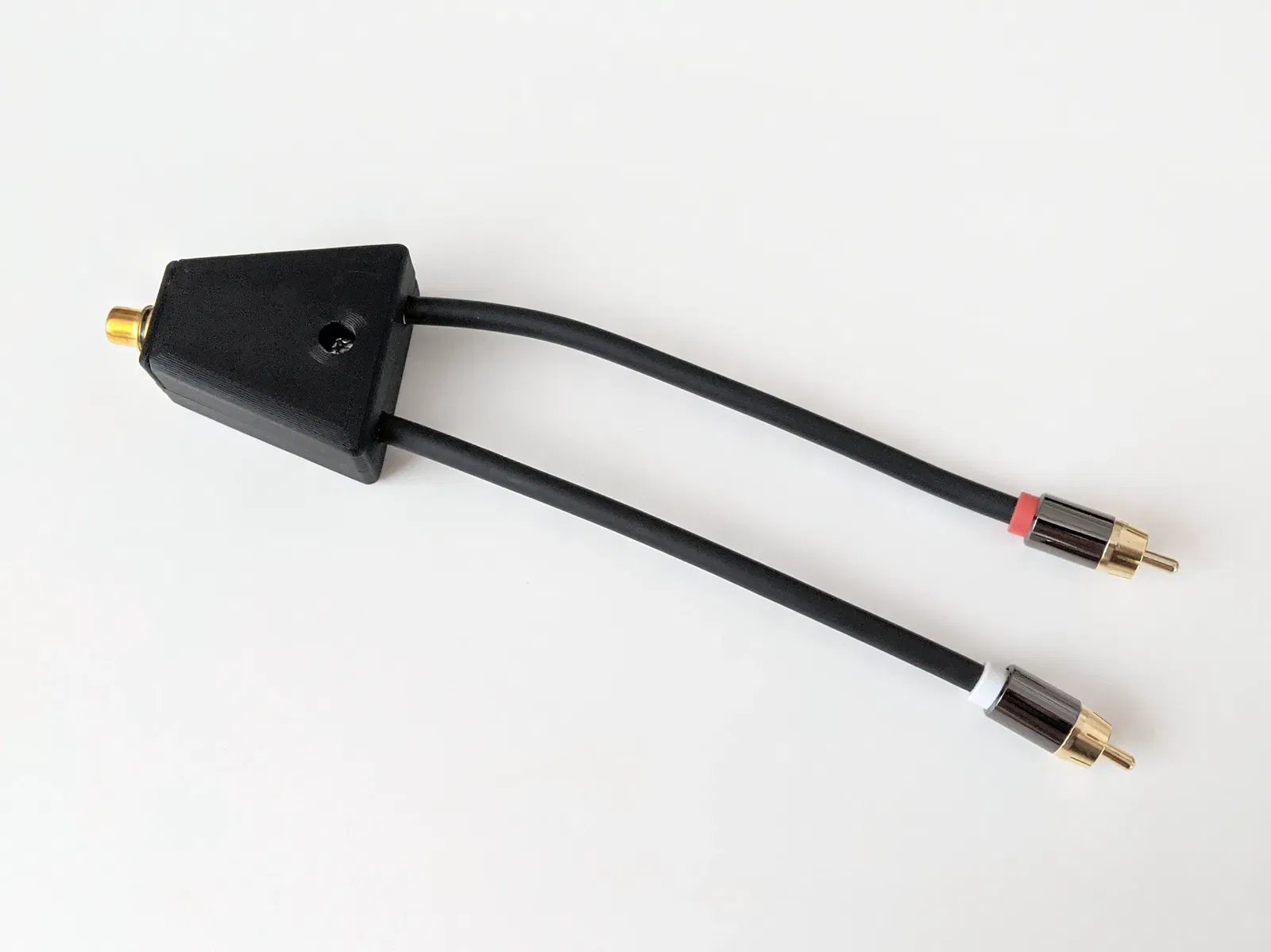

Một bộ chuyển đổi RCA Y để chuyển đổi từ stereo sang mono để kết nối các loa subwoofer với đầu vào RCA đơn đến các nguồn có đầu ra RCA stereo. Thiết kế hộp đơn giản và không quá cầu kỳ.

Mạch được lấy cảm hứng từ nhiều nguồn [1, 2] và sẽ hoạt động tốt cho hầu hết các tín hiệu mức dòng trong âm thanh tiêu dùng. Tuy nhiên, không có bảo đảm nào. Bạn sẽ cần điều chỉnh lại mức loa subwoofer sau khi lắp đặt bộ chuyển đổi.

Danh sách vật liệu

  • 2 đầu cáp RCA đực (khoảng 15 cm)
  • 1 ổ cắm RCA cái với ren M7 hoặc M8
  • 2 điện trở khoảng 5 kOhm
  • 2 đoạn dây linh hoạt ngắn (khoảng 4 cm mỗi đoạn)
  • 1 vít M4x12 (M4x10 cũng có thể sử dụng)
  • 2 dây buộc cáp để giảm căng thẳng
  • Thiết bị hàn

Quy trình xây dựng

  • In cả hai phần vỏ

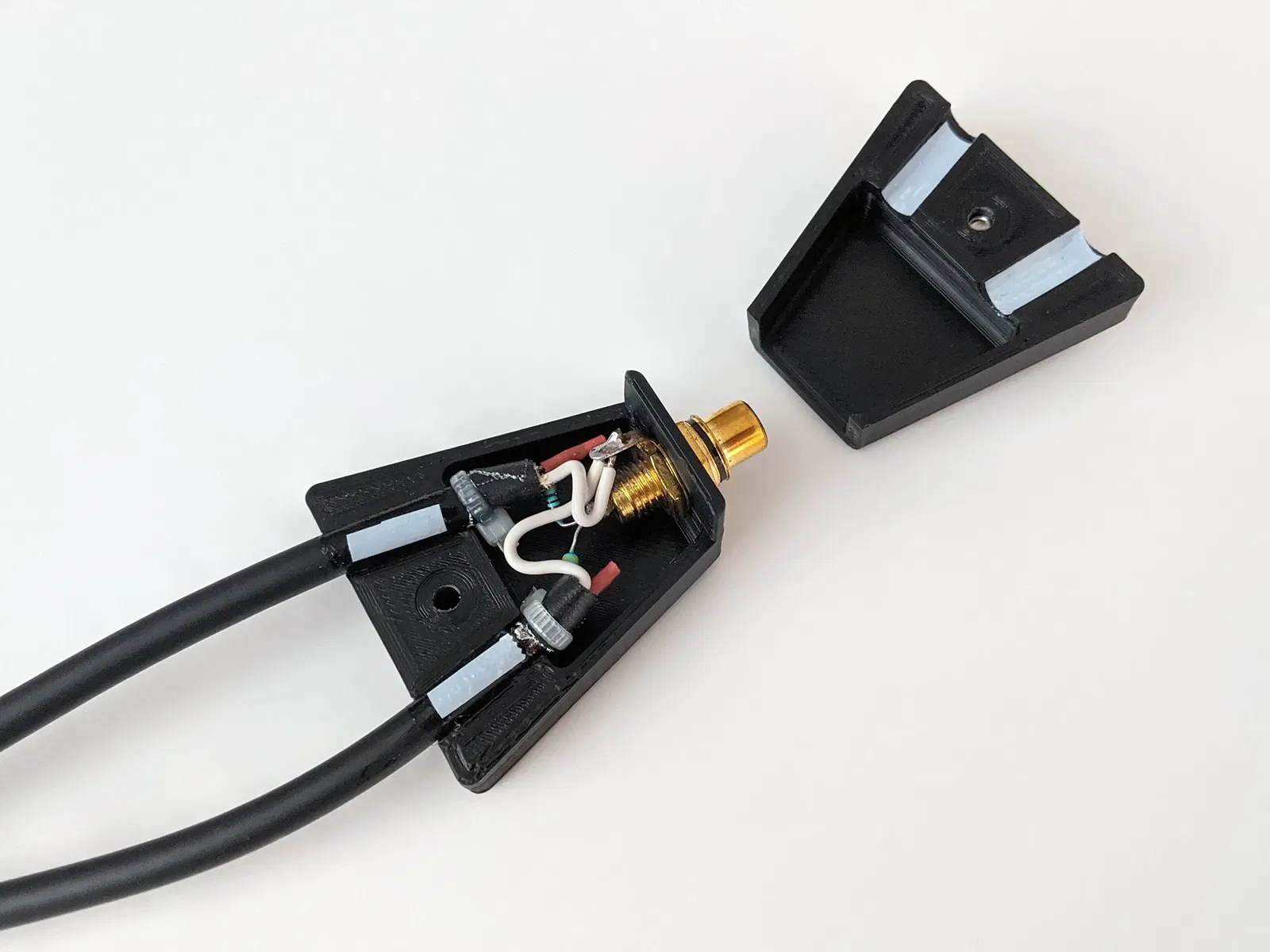

  • Lắp ổ cắm RCA cái vào phần dưới của vỏ
  • Hàn một điện trở giữa chân dương (giữa) của mỗi cáp RCA và ổ cắm RCA
  • Hàn một dây ngắn giữa chân âm (bọc ngoài) của mỗi cáp RCA và ổ cắm RCA
  • Cách điện các phần kim loại trống bằng băng dính, nơi cần thiết
  • Lắp một dây buộc cáp trên mỗi cáp RCA bên trong vỏ đã in như một biện pháp giảm căng thẳng
  • Đặt phần vỏ trên cùng và lắp vít M4x12 để giữ nó ở vị trí

Cài đặt in

  • Chiều cao lớp 0.2 - 0.24 mm
  • Độ rộng đường 0.42 mm
  • Độ đầy 25 - 35%
  • 4 đường tường
  • 5 lớp trên & dưới
  • Hỗ trợ được bật (chỉ trên đế in)
