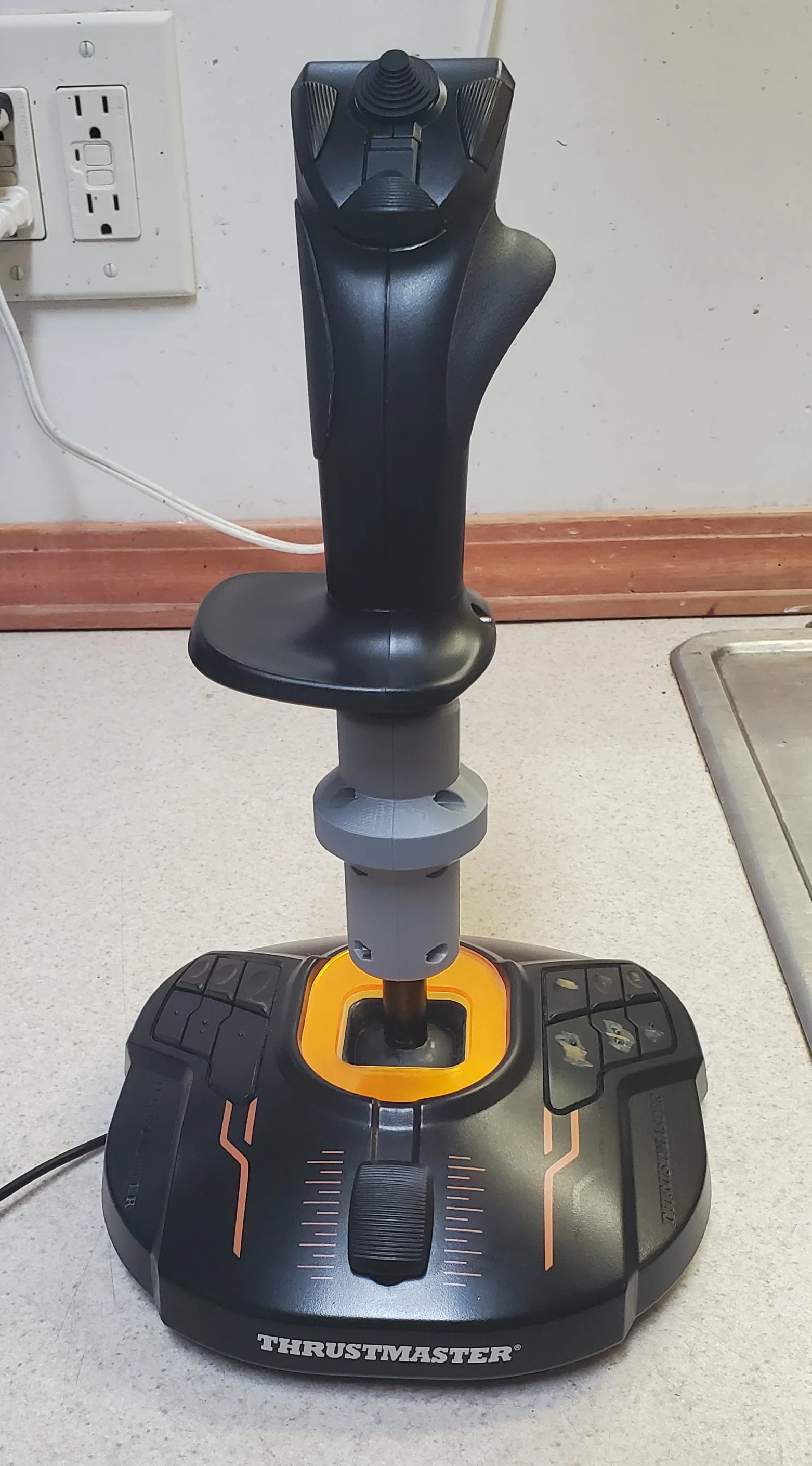

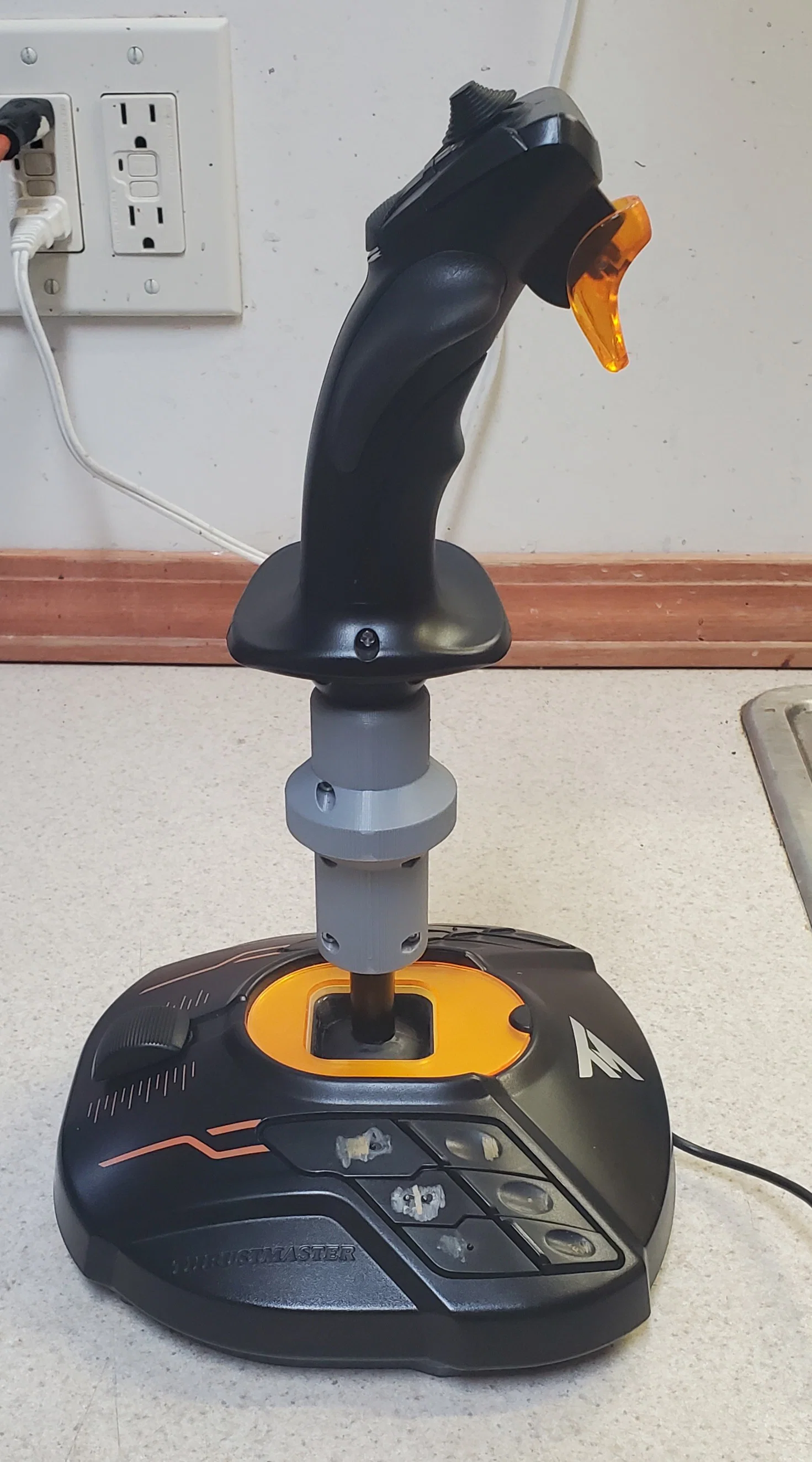

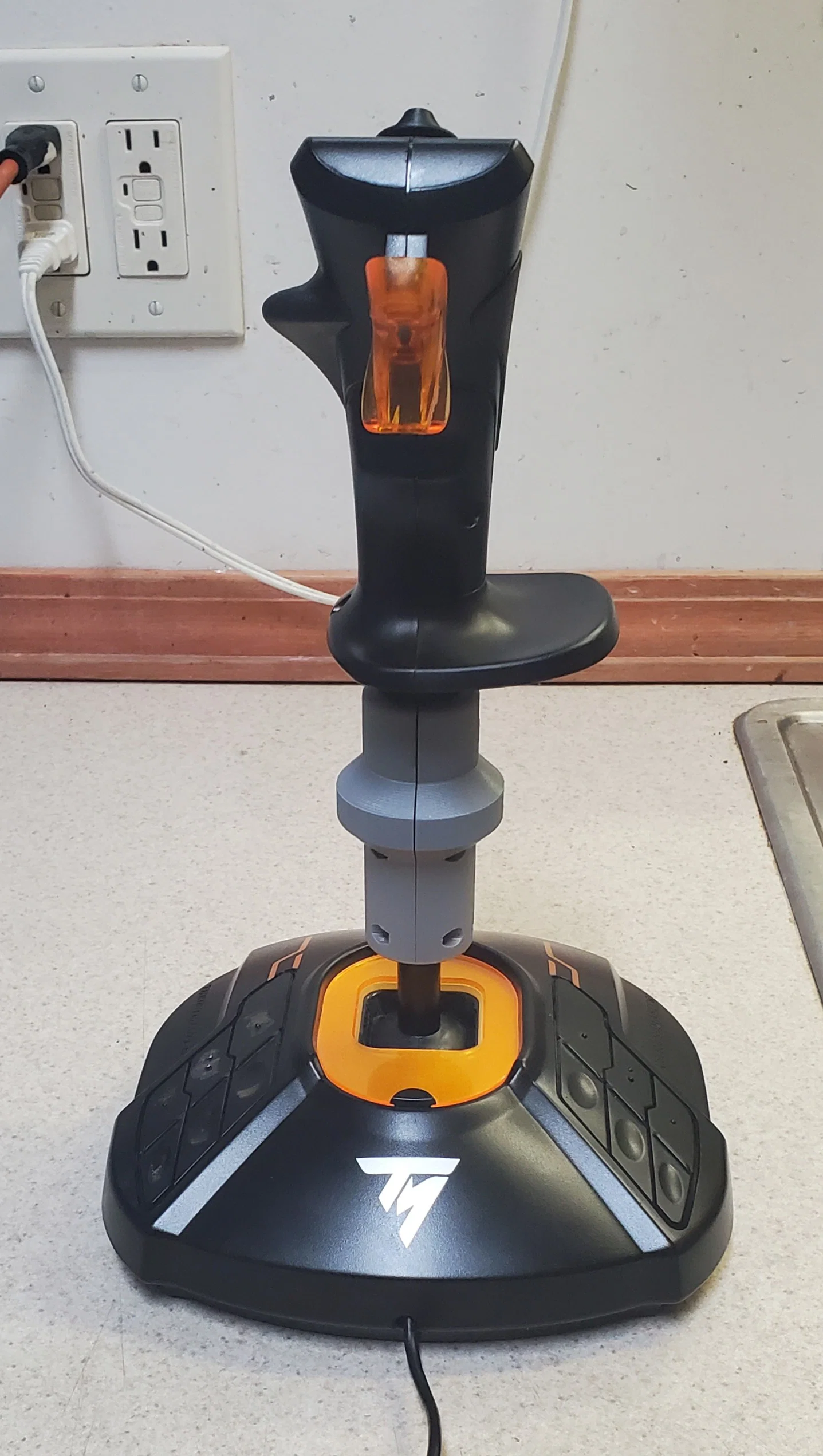

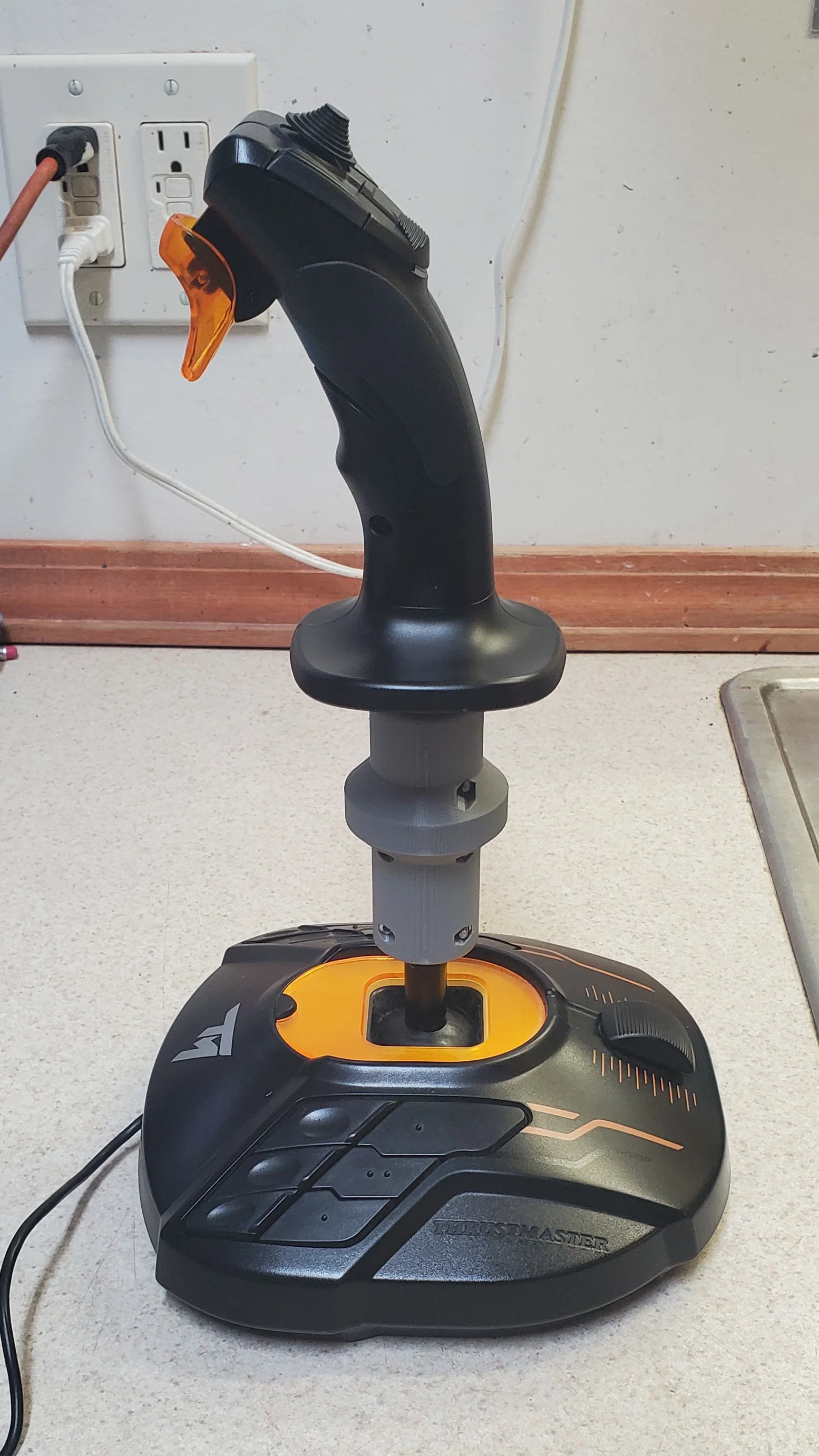

t16000m T.16000m Extension All Axis

Phần extension này được thiết kế để vẫn giữ được trục twist (xoay), và có thể tháo ra hoàn toàn. Không cần cắt hay chỉnh sửa bất kỳ bộ phận zin nào.

Edit: Để chỉnh độ rít (drag) và giúp trục twist tự canh tâm đúng hơn, có thể bôi một ít mỡ (grease) lên shaft, và chỉnh lại độ siết của 5 con ốc phía dưới.

Thiết lập in: PLA, nozzle 0.4mm, layer height chất lượng 0.2, 4 Parameters, automatic support enforcers và chỉ bật support trên enforcers. Mình cũng “paint” thêm support ở những chỗ bản in sẽ chạm vào shaft. Chọn Support on build plate only cũng có thể chạy ổn. KHÔNG dùng Brim.

Bạn sẽ cần:

Tua vít Philips (đầu bake), lục giác 3mm.

Ốc và tán M3: mỗi loại 7 cái. Chiều dài ốc cần là: 1 cái 6mm, 1 cái 8mm, và 5 cái 12mm hoặc dài hơn.

Keo nến (hot glue) là tuỳ chọn nhưng rất hữu ích để giữ dây cố định.

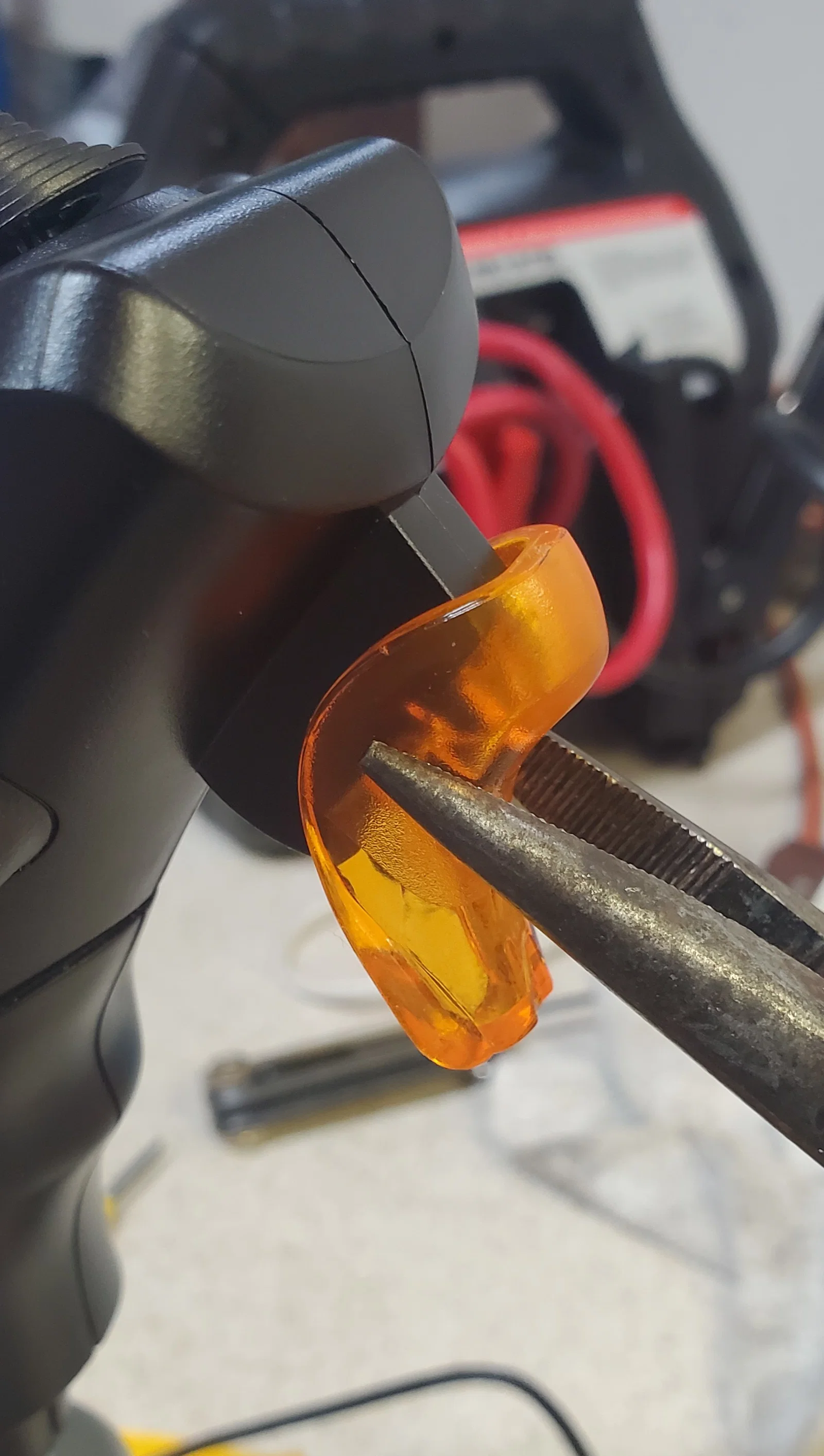

Kìm mũi nhọn (needle nose pliers) cũng là tuỳ chọn nhưng rất tiện để tháo/lắp lại chốt cò (trigger pin). Cũng rất hữu ích để gắn lại mấy nắp cao su dưới các nút nếu bị rớt ra.

Các bước

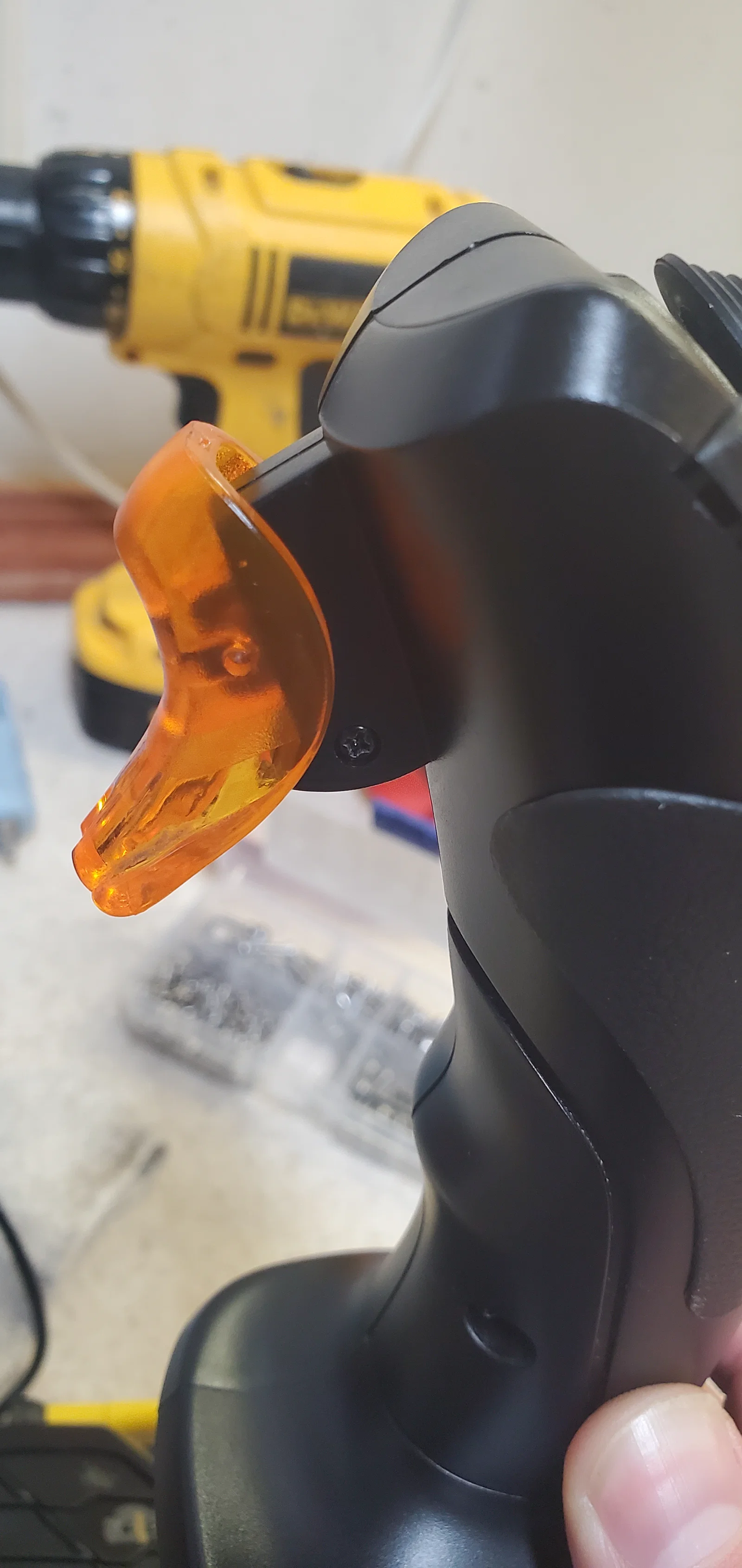

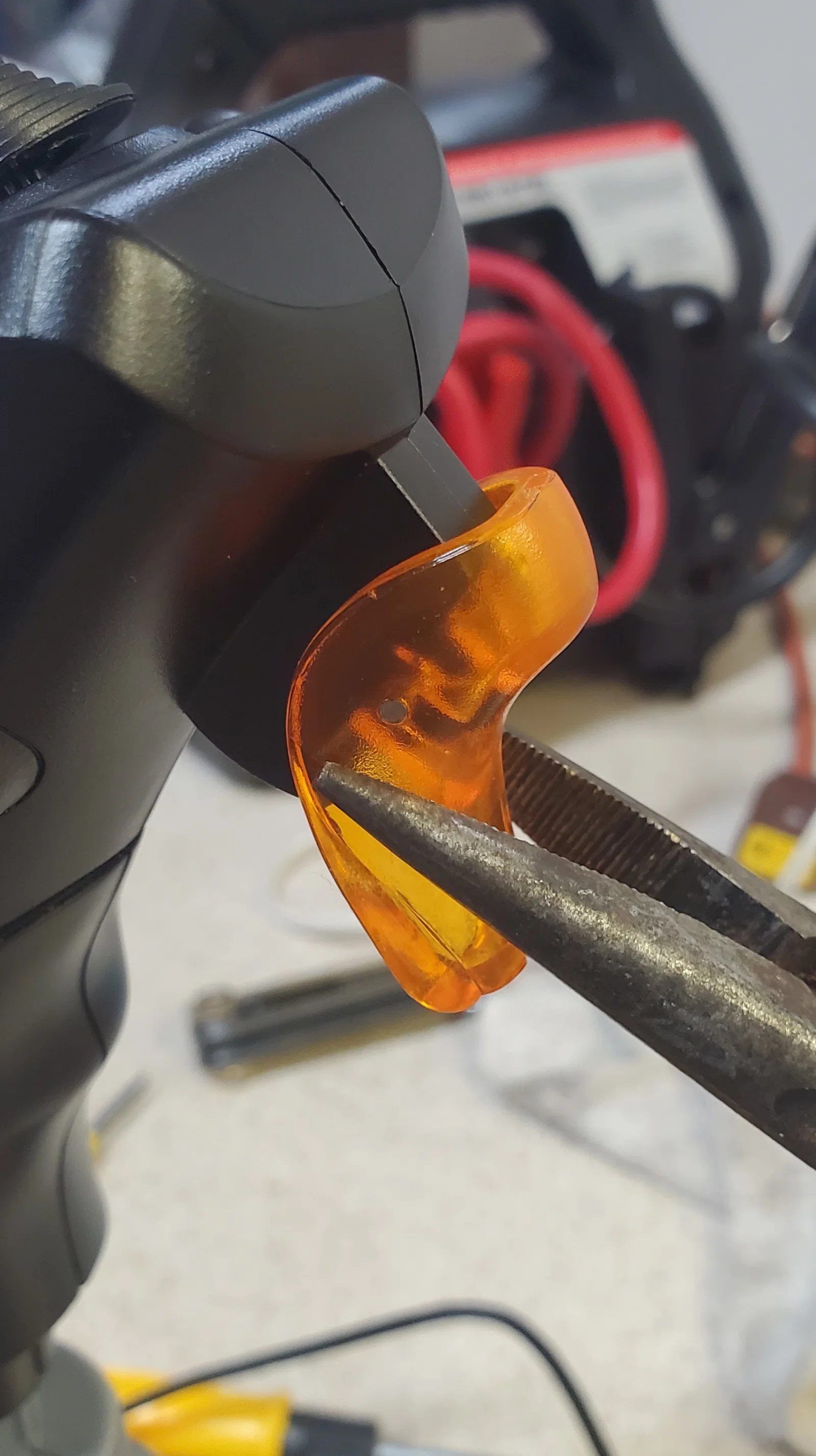

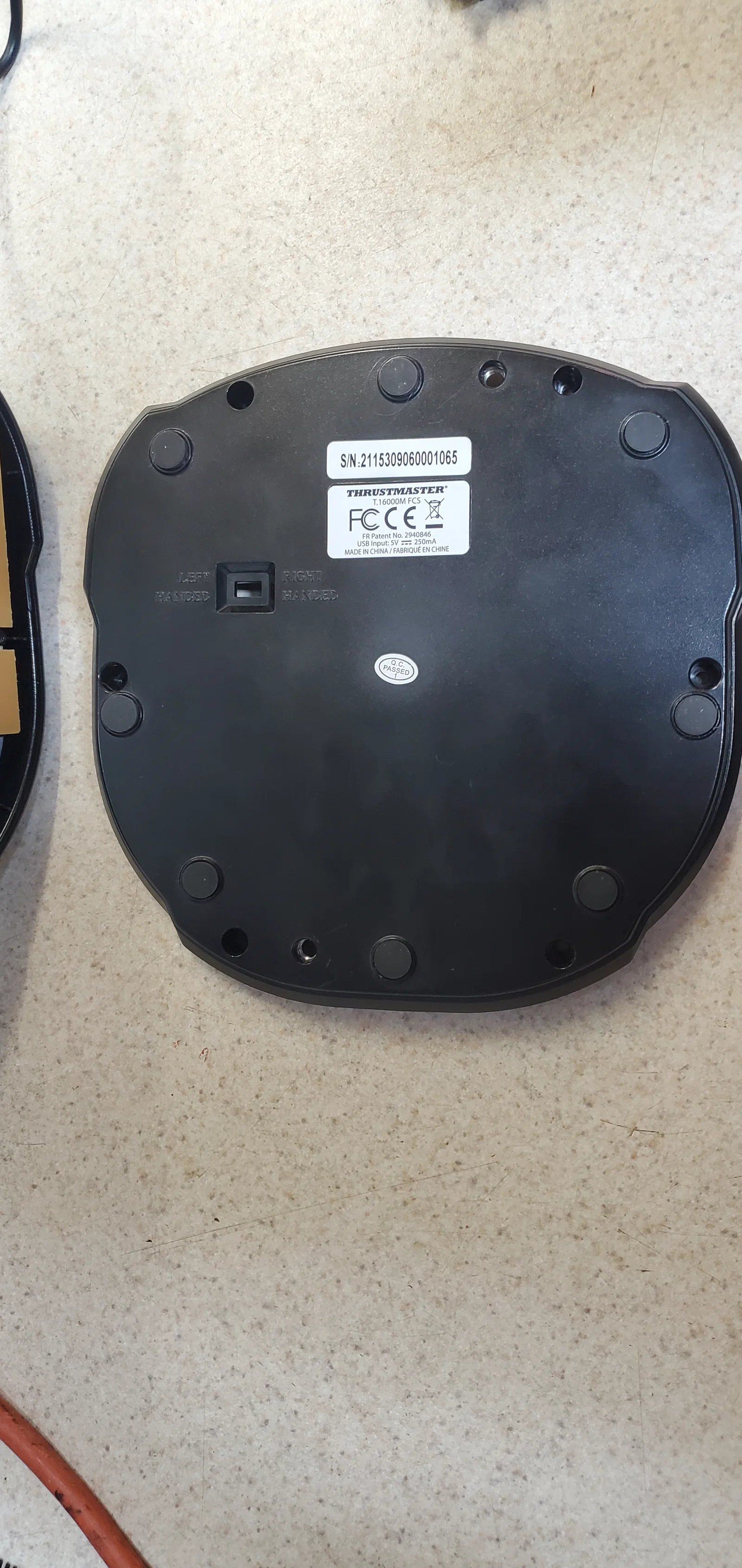

1. Tháo rời phần tay cầm và phần đế. Có một con ốc nằm dưới phần cao su của grip, và chốt cò có thể tháo bằng tua vít đầu nhọn và một cái kìm.

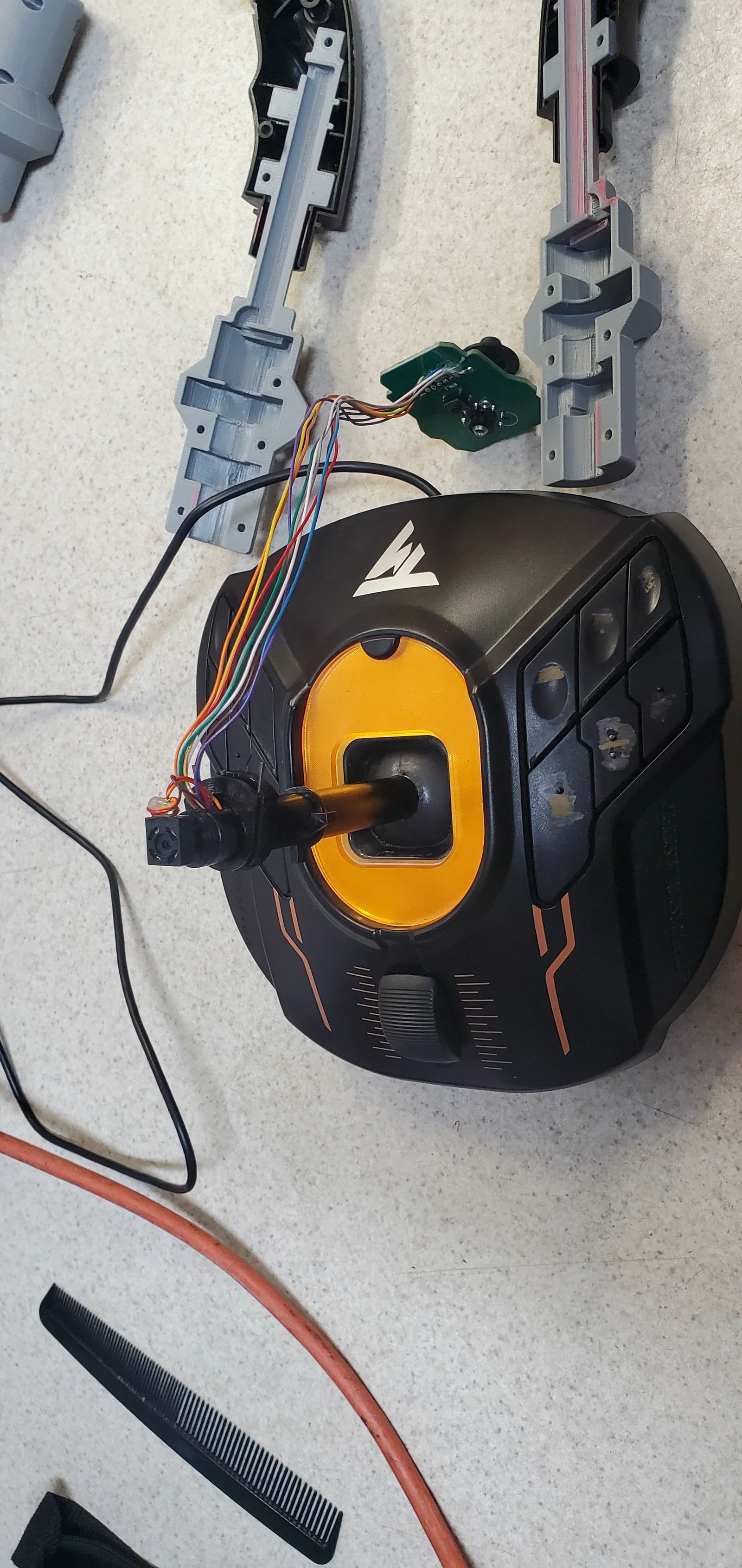

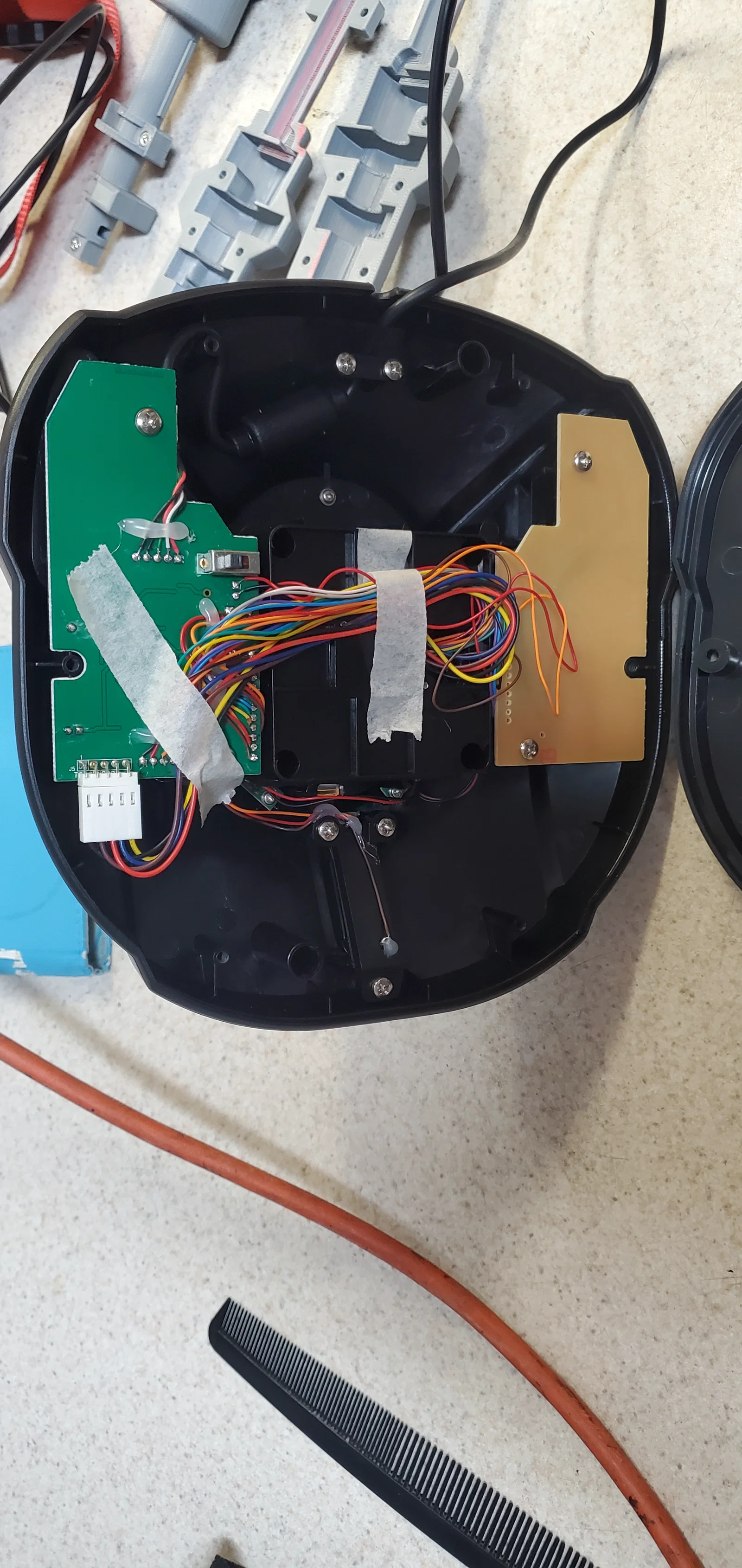

2. Gỡ băng keo đang giữ dây trong phần đế và kéo bó dây nối với PCB của tay cầm đi lên xuyên qua tay cầm.

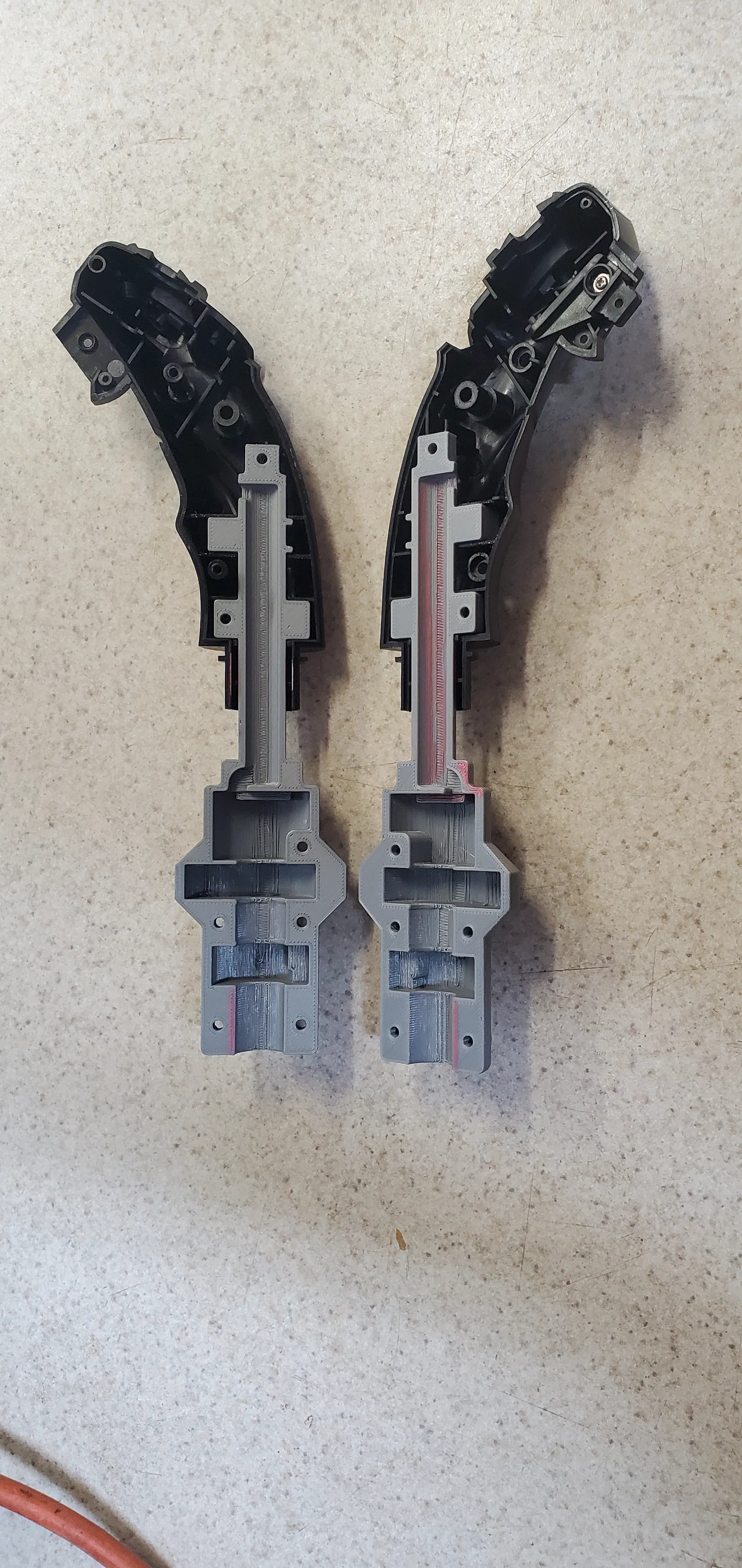

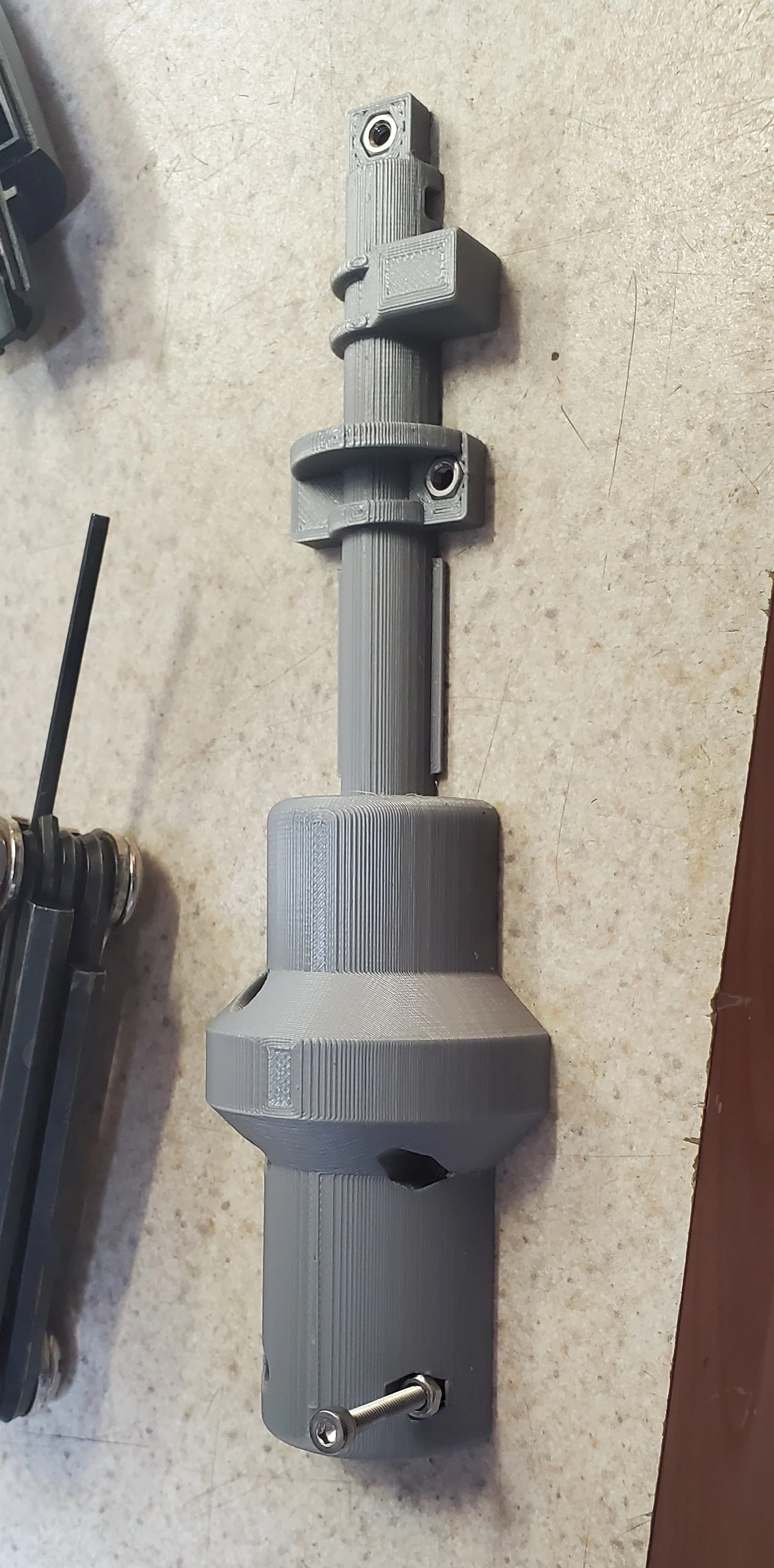

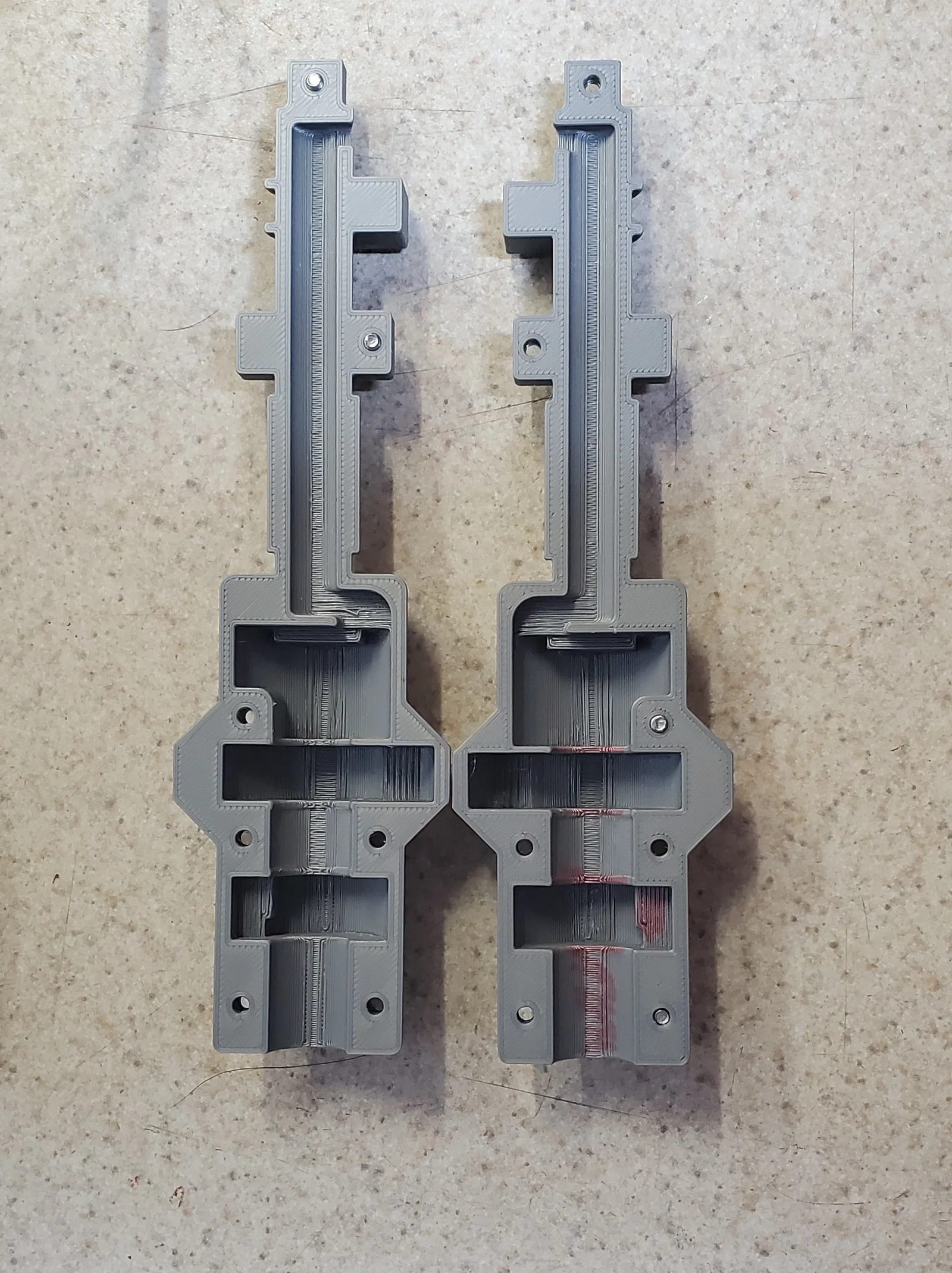

3. Đặt các con tán vào tất cả các lỗ lục giác trên bản in. Mình hay vặn một con ốc dài vào tán để giữ cho thẳng khi ấn vào.

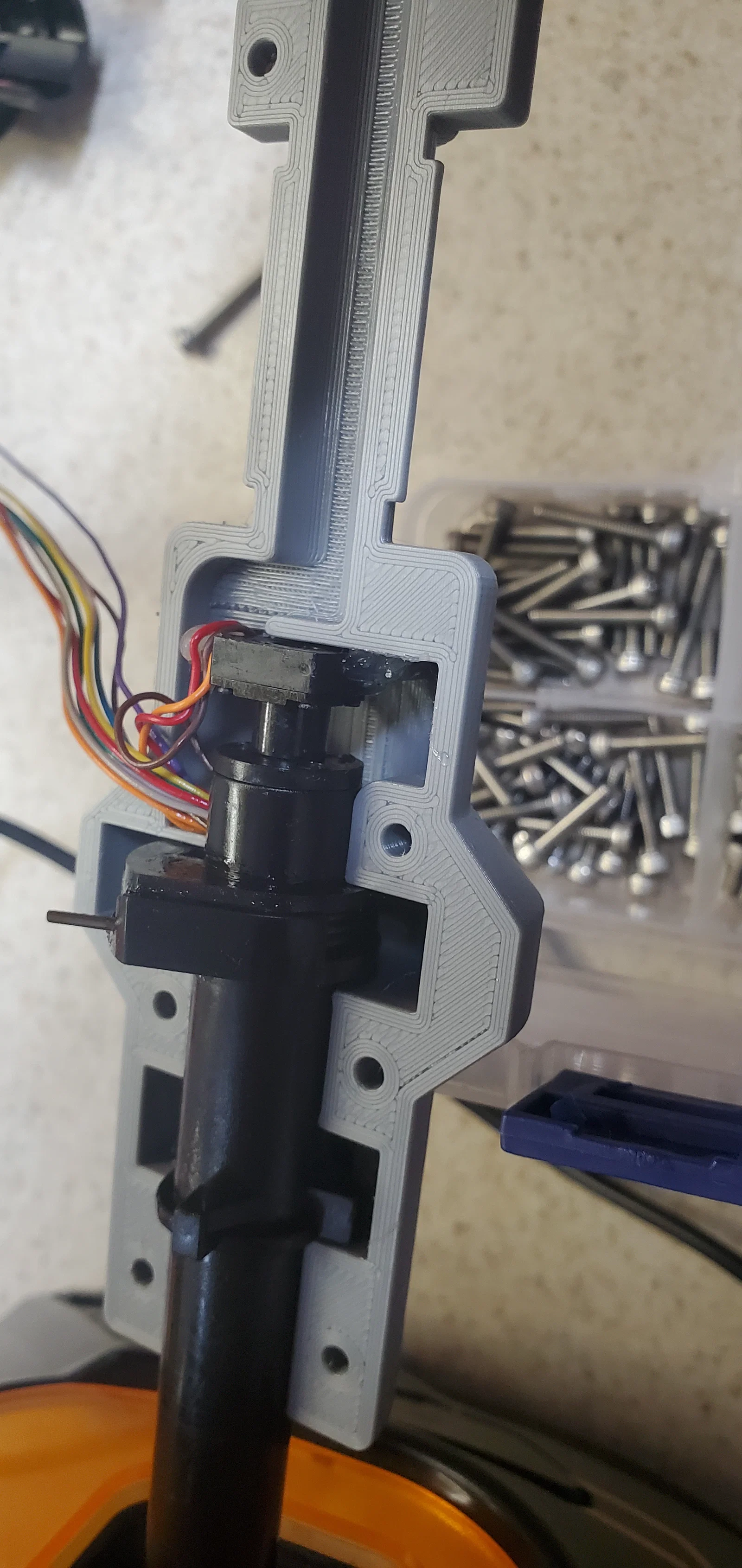

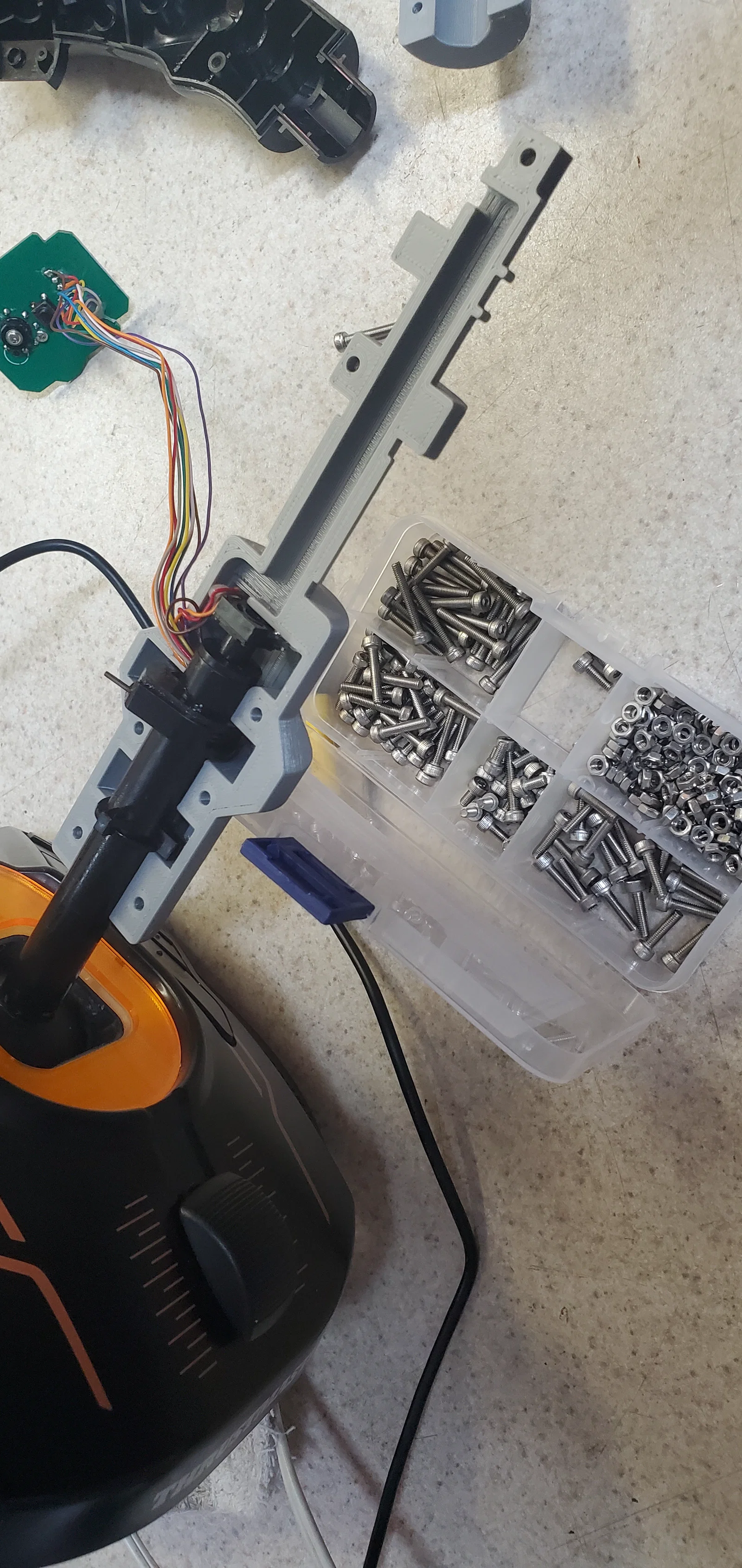

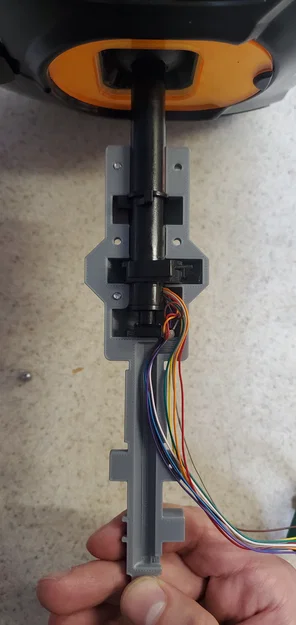

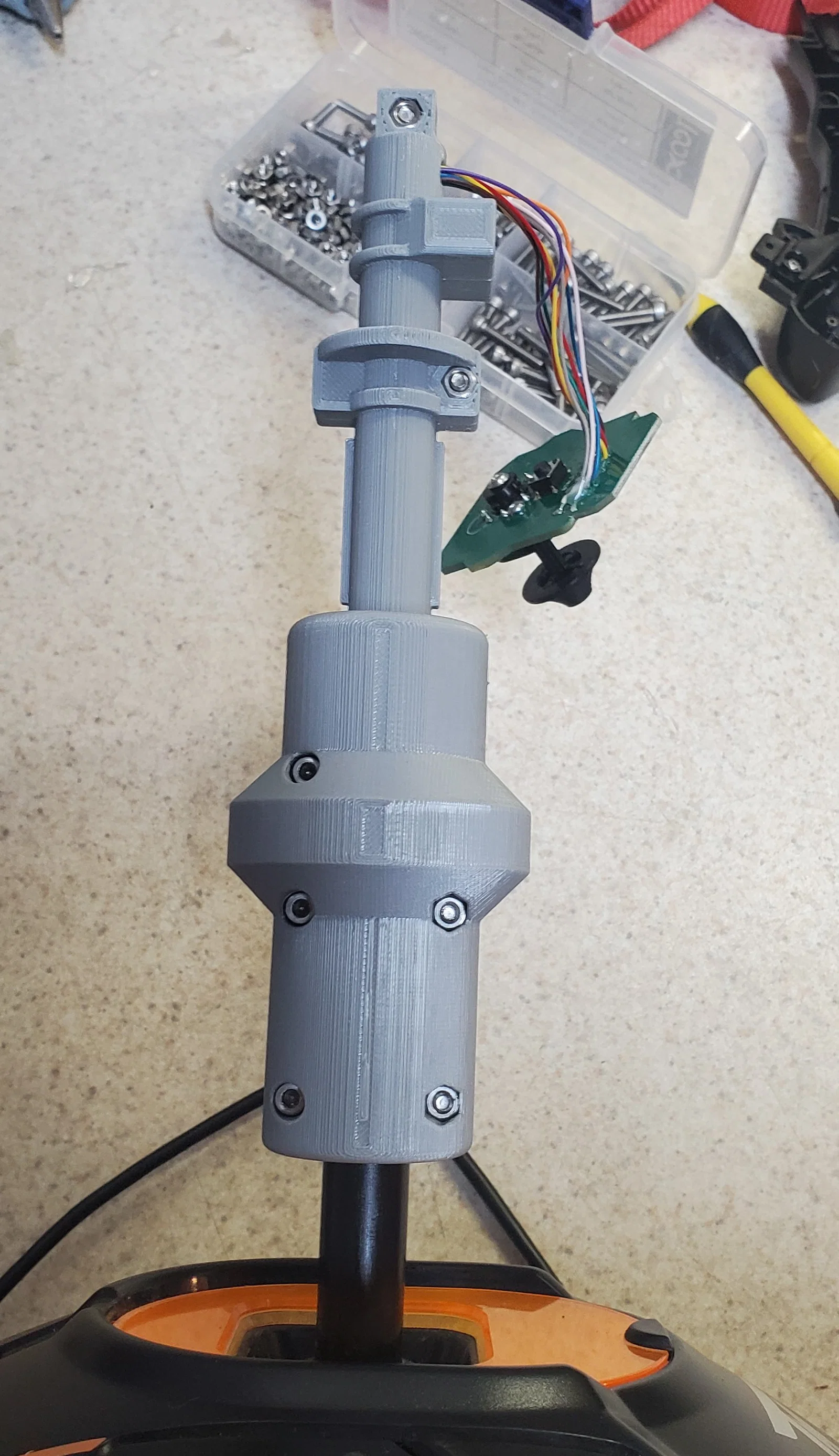

4. Canh bản in khớp với cơ cấu twist và dùng một giọt keo nến để giữ potentiometer (pot) đúng vị trí. (Lúc này có cái khay hay cục kê sẽ tiện để tì bản in sát vào cần.)

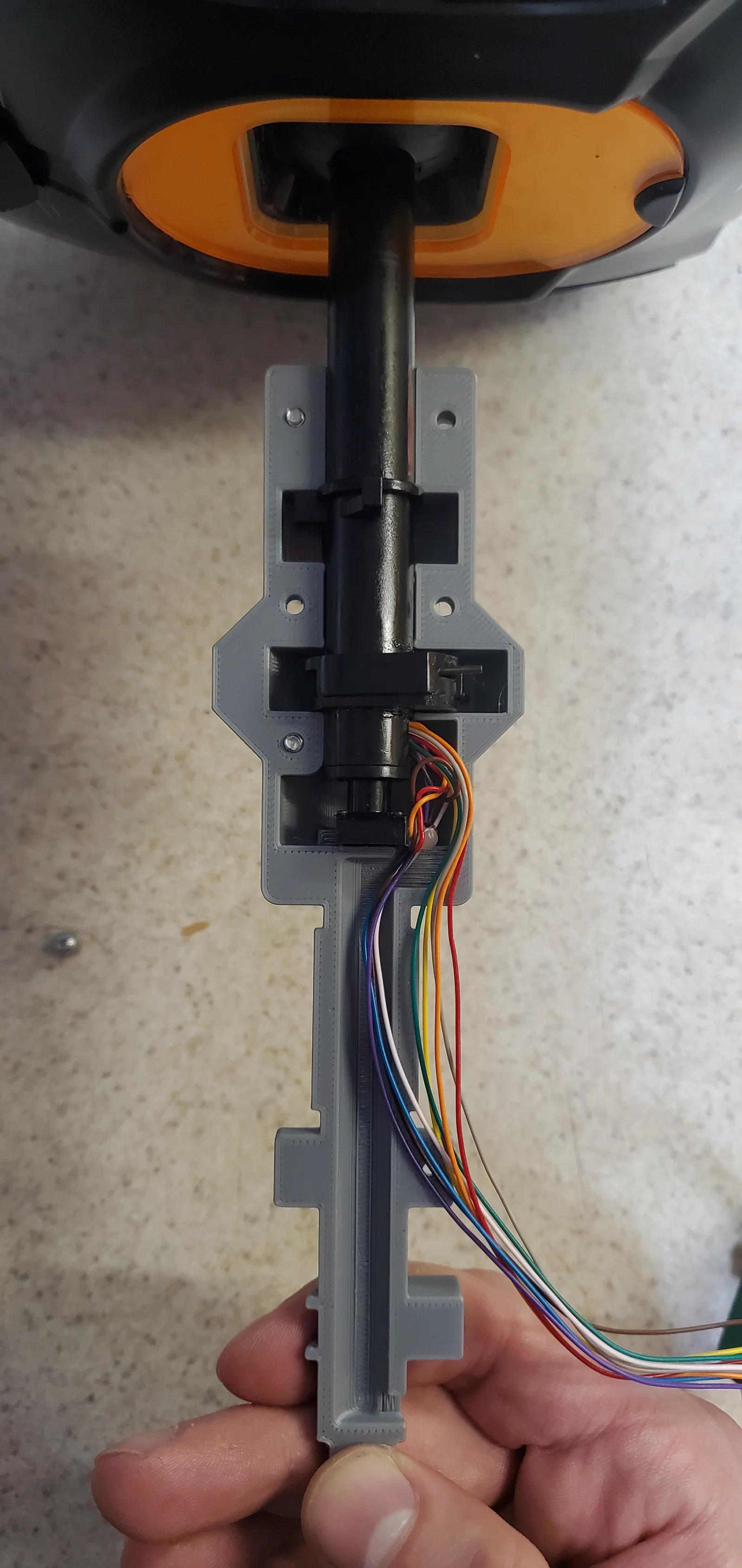

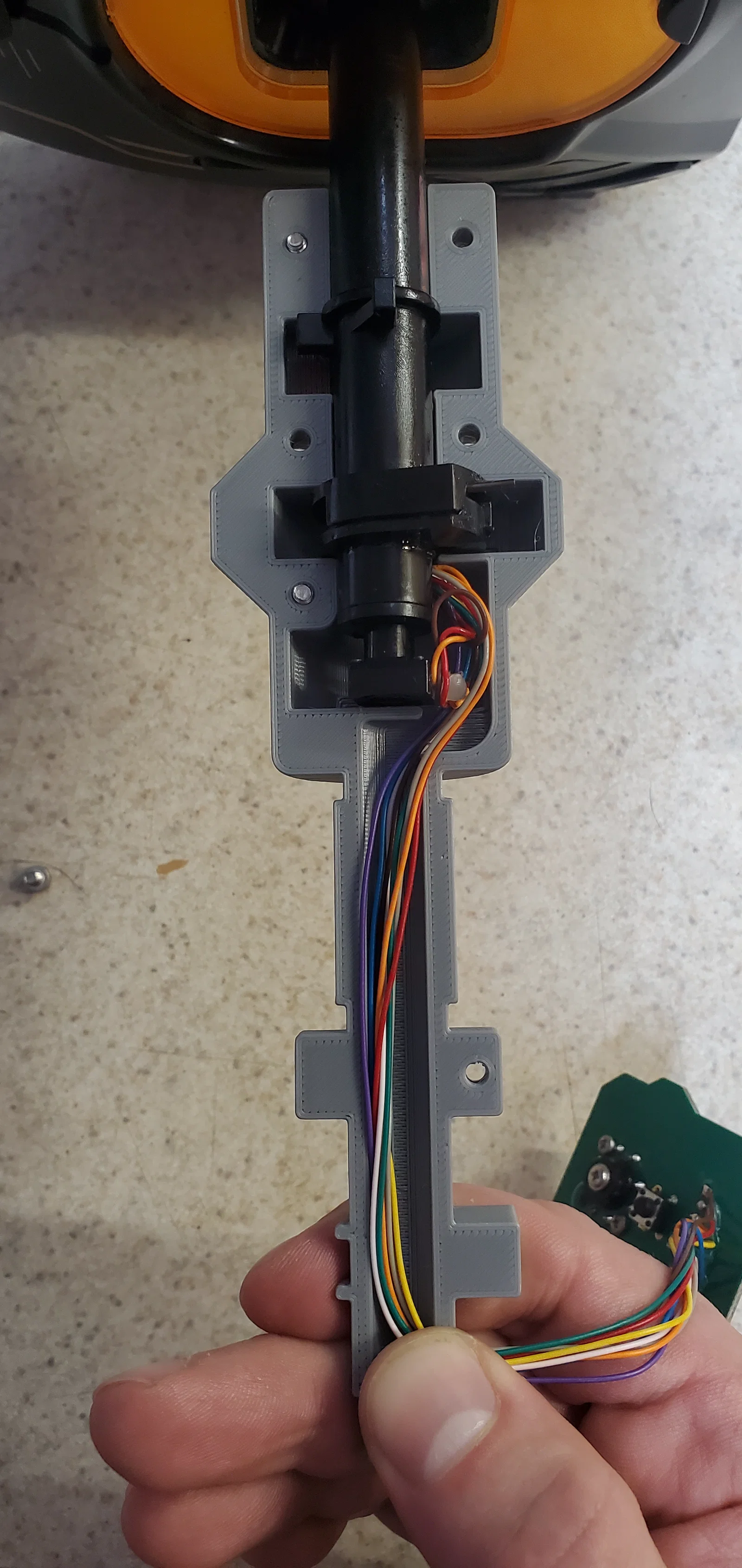

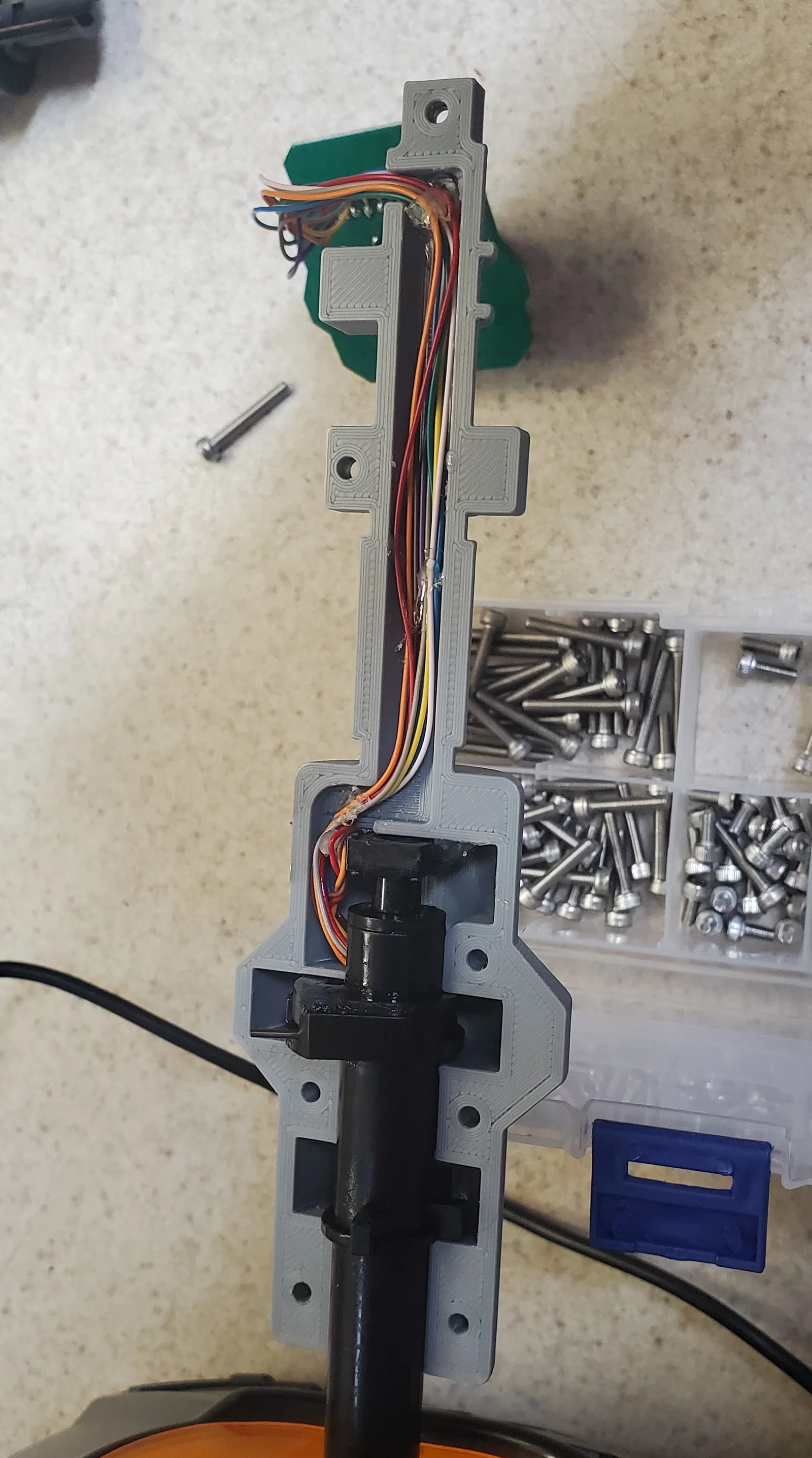

5. Dán cố định dây và bắt ốc để ráp bản in lại.

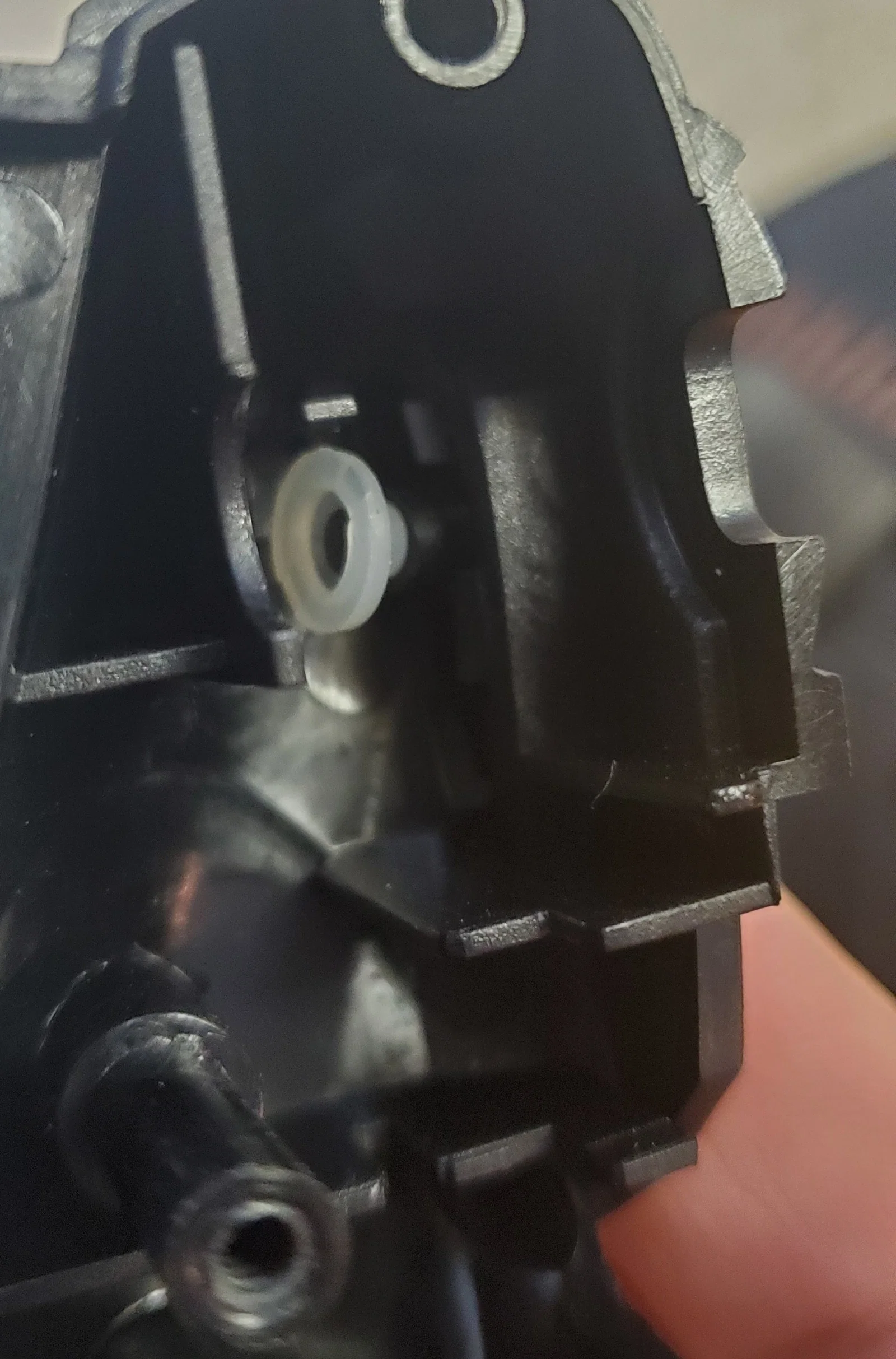

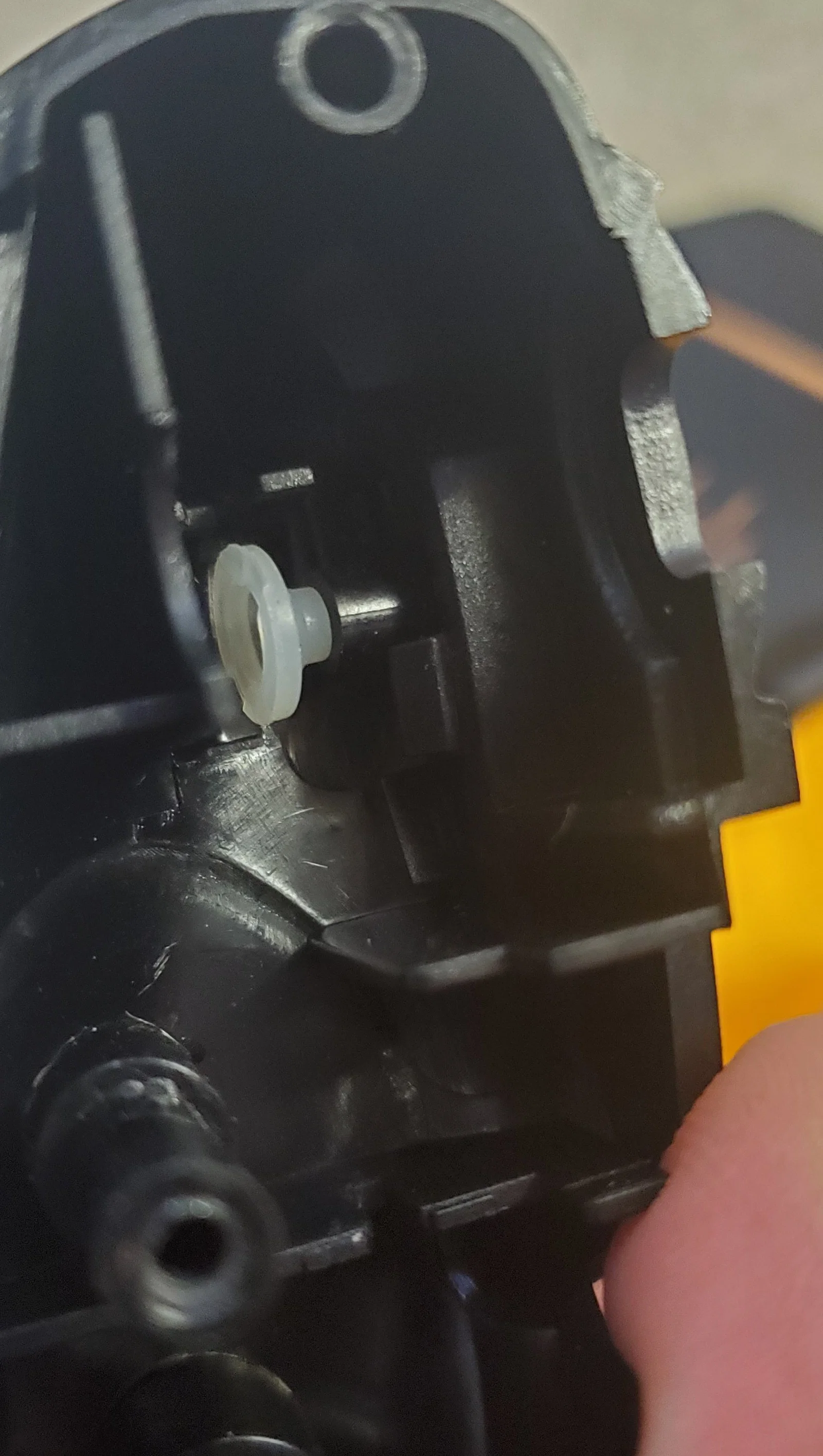

6. Dùng tua vít cạy nhẹ các nút bên hông lên và gắn lại nắp cao su nếu nó bị rớt ra.

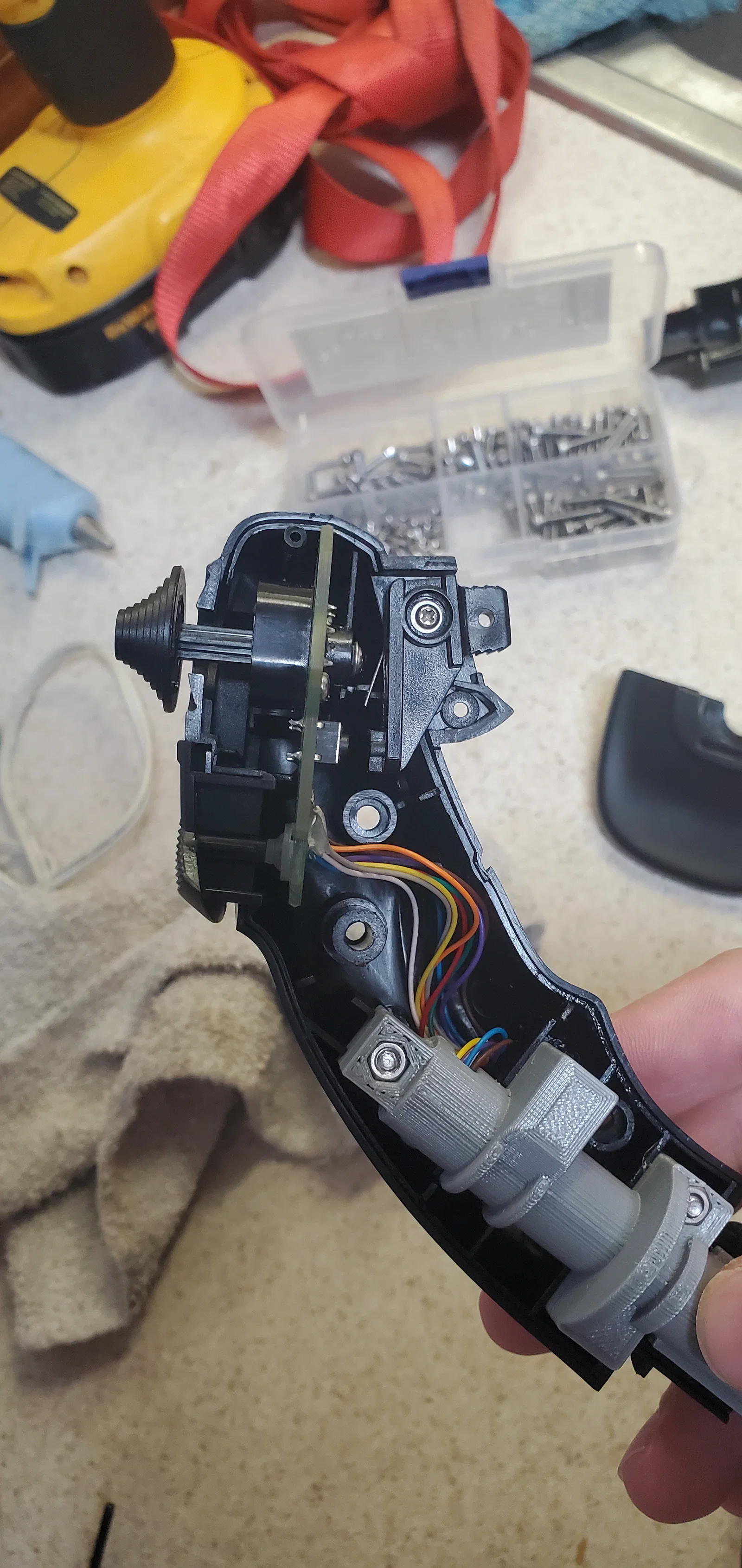

7. Trượt PCB vào đúng chỗ và ráp hai nửa tay cầm lại với nhau.
8. Chỉnh độ siết của các con ốc đang giữ phần dưới của bản in để điều chỉnh độ rít của trục twist.
9. Đảm bảo mọi thứ đã lắp đúng và recalibrate joystick trước khi dùng.

Nếu bạn gặp vấn đề gì với kết quả làm ra thì báo mình biết nha.

UPDATE: Mình đã làm các lỗ cho tán hơi lớn hơn một chút. Mình thêm mẫu lỗ tán lục giác rộng 5.55mm. Bản gốc là lỗ lục giác rộng 5.45mm. (Đây là kích thước lục giác phía ngoài; tất cả vẫn theo chuẩn cho ốc 3mm.)
