Vỏ bảo vệ màn hình 5 inch HDMI XPT2046 cho Raspberry Pi

Vỏ bảo vệ màn hình 5 inch HDMI (XPT2046) cho dự án DIY

Nếu bạn đang sở hữu một chiếc màn hình cảm ứng 5 inch chuẩn XPT2046 độ phân giải 800x480 và muốn biến nó thành một thiết bị để bàn gọn gàng, chuyên nghiệp thì đây chính là món phụ kiện in 3D hoàn hảo. Bộ vỏ này được thiết kế tối ưu để bảo vệ các linh kiện điện tử nhạy cảm phía sau màn hình, đồng thời giữ cố định bảng mạch một cách chắc chắn. Với thiết kế tinh gọn, nó không chỉ giúp bảo vệ thiết bị khỏi bụi bẩn hay va đập vô tình mà còn tạo vẻ ngoài chỉn chu cho góc làm việc hoặc các dự án nhúng của bạn.

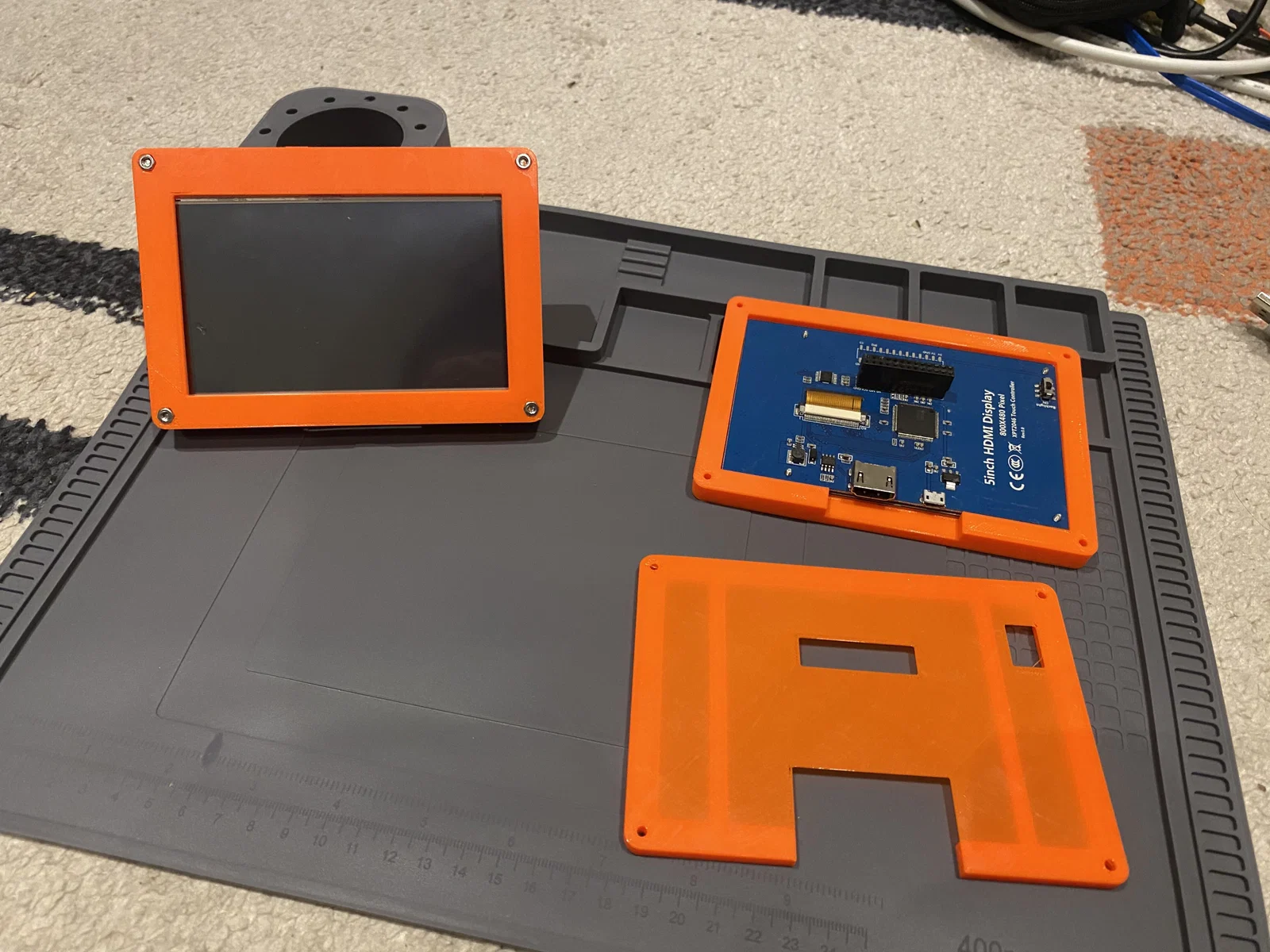

Việc lắp đặt bộ vỏ này cũng rất đơn giản và không yêu cầu quá nhiều công cụ phức tạp. Bạn chỉ cần đặt màn hình vào khung, sau đó bắt vít cố định là đã có ngay một màn hình phụ ổn định để theo dõi các thông số khi in 3D hoặc hiển thị dashboard cho máy tính. Nhờ các khe hở được thiết kế sẵn, việc kết nối cổng HDMI hay cáp nguồn vẫn đảm bảo sự thuận tiện tối đa mà không gây cản trở trong quá trình sử dụng lâu dài.

Các đặc điểm nổi bật và lưu ý khi in 3D:

• Khả năng tương thích: Được thiết kế riêng cho màn hình LCD cảm ứng 5 inch sử dụng chip XPT2046 (chuẩn 800x480 phổ biến).

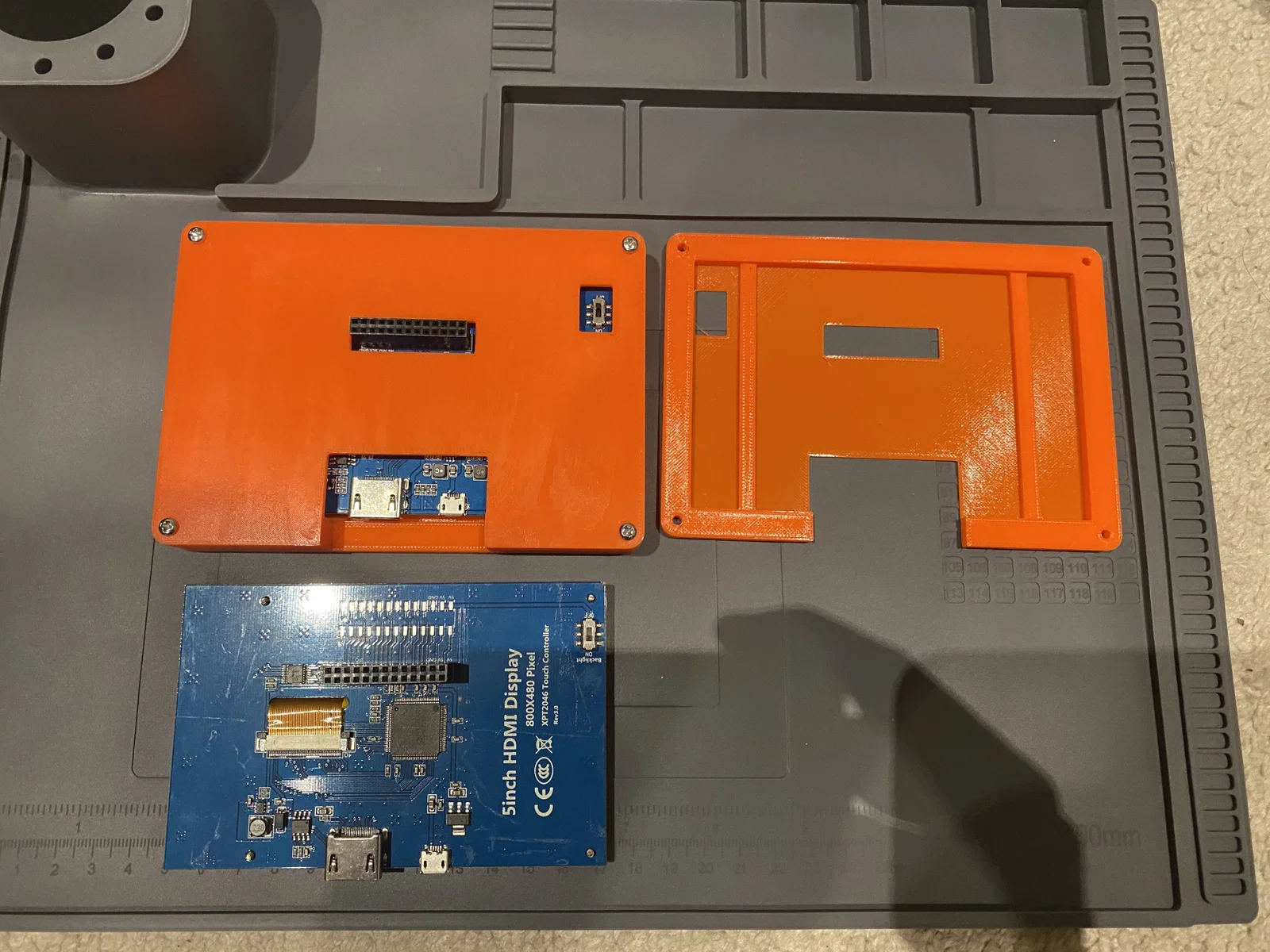

• Cố định linh kiện: Sử dụng bộ ốc vít M3 16mm và đai ốc M3 đi kèm để siết chặt hai mặt vỏ, đảm bảo bảng mạch không bị xê dịch.
• Thiết kế thông minh: Các lỗ cắt được bố trí chính xác để dễ dàng truy cập cổng HDMI, cổng nguồn và công tắc điều chỉnh đèn nền trên bo mạch.
• Gợi ý in 3D: Bạn nên in bằng nhựa PLA với độ phân giải lớp in (layer height) từ 0.2mm để đảm bảo bề mặt mịn đẹp và độ bền cần thiết cho các khớp nối.
• Độ bền: Nên thiết lập tường (wall) từ 3-4 lớp để khung cứng cáp hơn, chịu lực tốt khi bạn thường xuyên chạm tay vào màn hình cảm ứng.

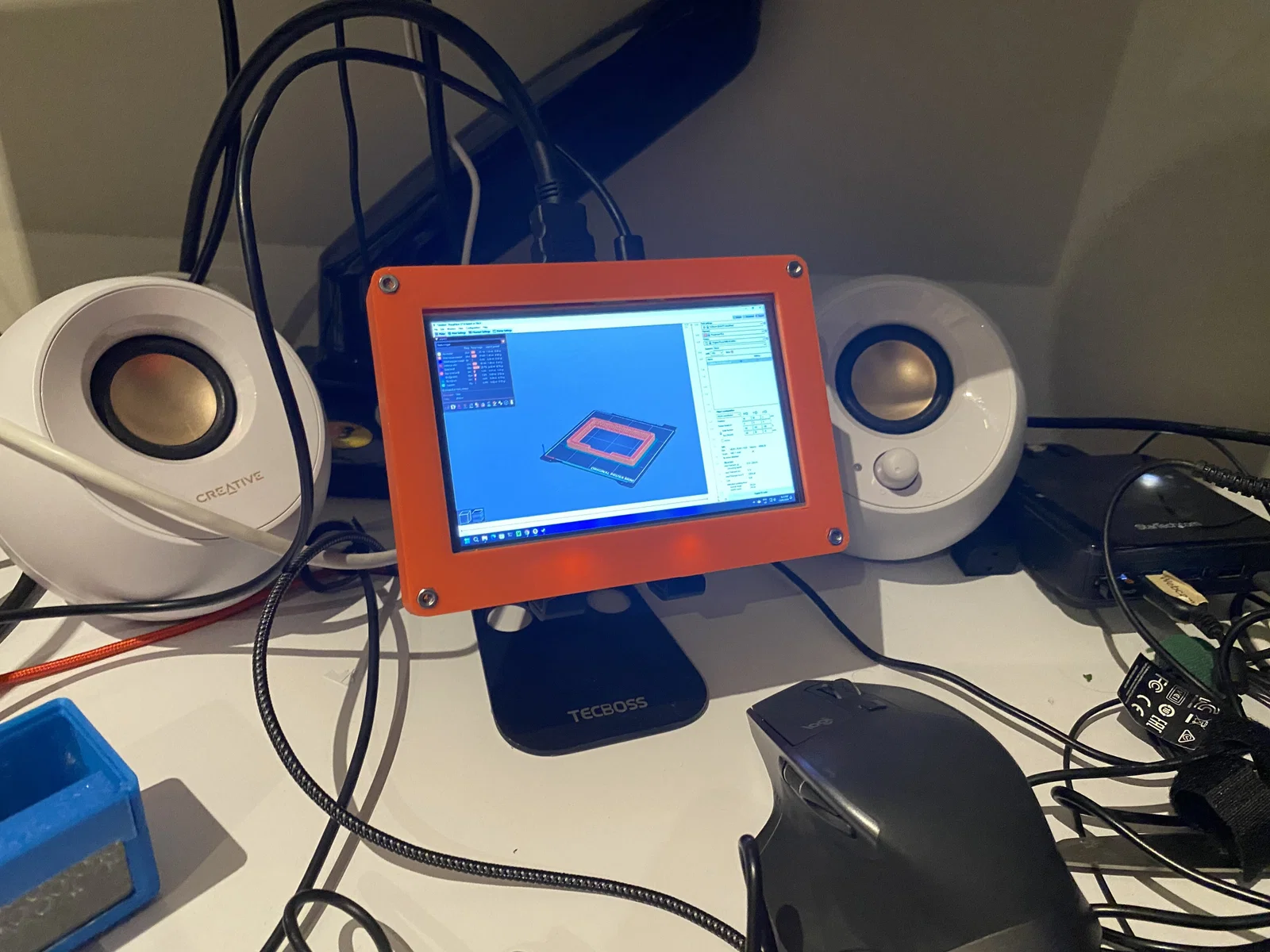

• Tiện ích thực tế: Phù hợp để làm màn hình hiển thị cho các máy in 3D, thiết bị Raspberry Pi hoặc bất kỳ dự án điện tử cá nhân nào yêu cầu màn hình phụ nhỏ gọn.

Đây là giải pháp 3D printing hữu ích, giúp nâng tầm trải nghiệm sử dụng các loại màn hình rời cho dự án kỹ thuật của bạn.
