Giá đỡ Macro/Copy Stand

Macro/copy stand phù hợp cho mọi kiểu chụp macro, bao gồm cả việc số hoá phim âm bản/dương bản.

Vật liệu cần chuẩn bị:

• 8 vít 40x6 mm (đầu lục giác)
• 1 vít 15x6 mm (đầu lục giác)
• 9 ê-cu lục giác cho các vít ở trên
• Tuỳ chọn: miếng chêm mỏng (thin shims)
• Một cây ty/ống trụ đường kính 25 mm; trong trường hợp của mình là cây từ bộ Dremel workstation, nhưng cái này của Biltema cũng dùng được.
• Thớt/cutting board; mình mua ở Clas Ohlson, kích thước 34.5 x 24.5 x 1.5 cm
• Vít tripod
• Tấm Arca-Swiss
• 4 vít 4x20 mm và 4 ê-cu lục giác
• 4 x chân đế đồ nội thất (furniture feet)
• Vít gỗ/coach screw 22 mm

Cài đặt in:

Tất cả chi tiết có thể in ở chế độ draft và không cần support.

Mình dùng PETG.

Hướng dẫn:

Gắn vít tripod vào chi tiết màu đỏ và lắp nó vào chi tiết màu xám bằng vít 4x20mm và ê-cu.

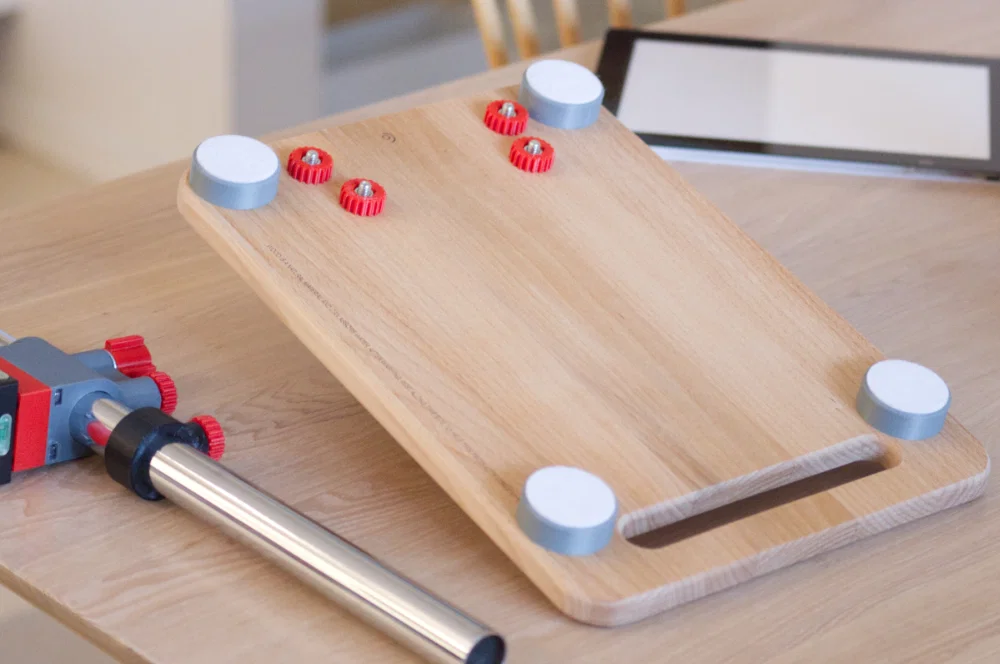

Bắt chân vào cutting board bằng vít gỗ/coach screw, rồi gắn các furniture feet.

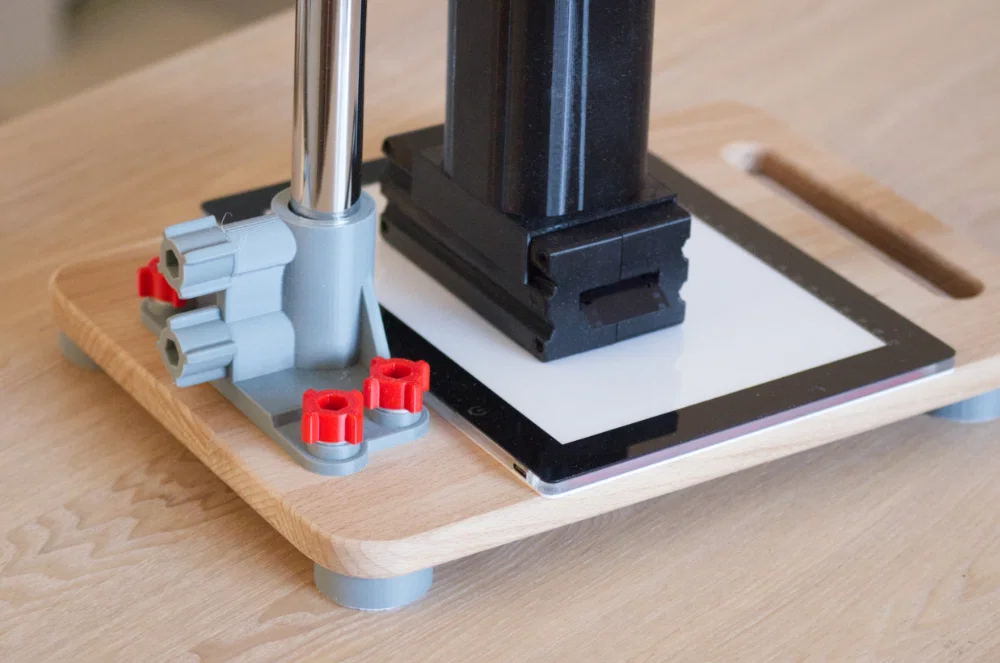

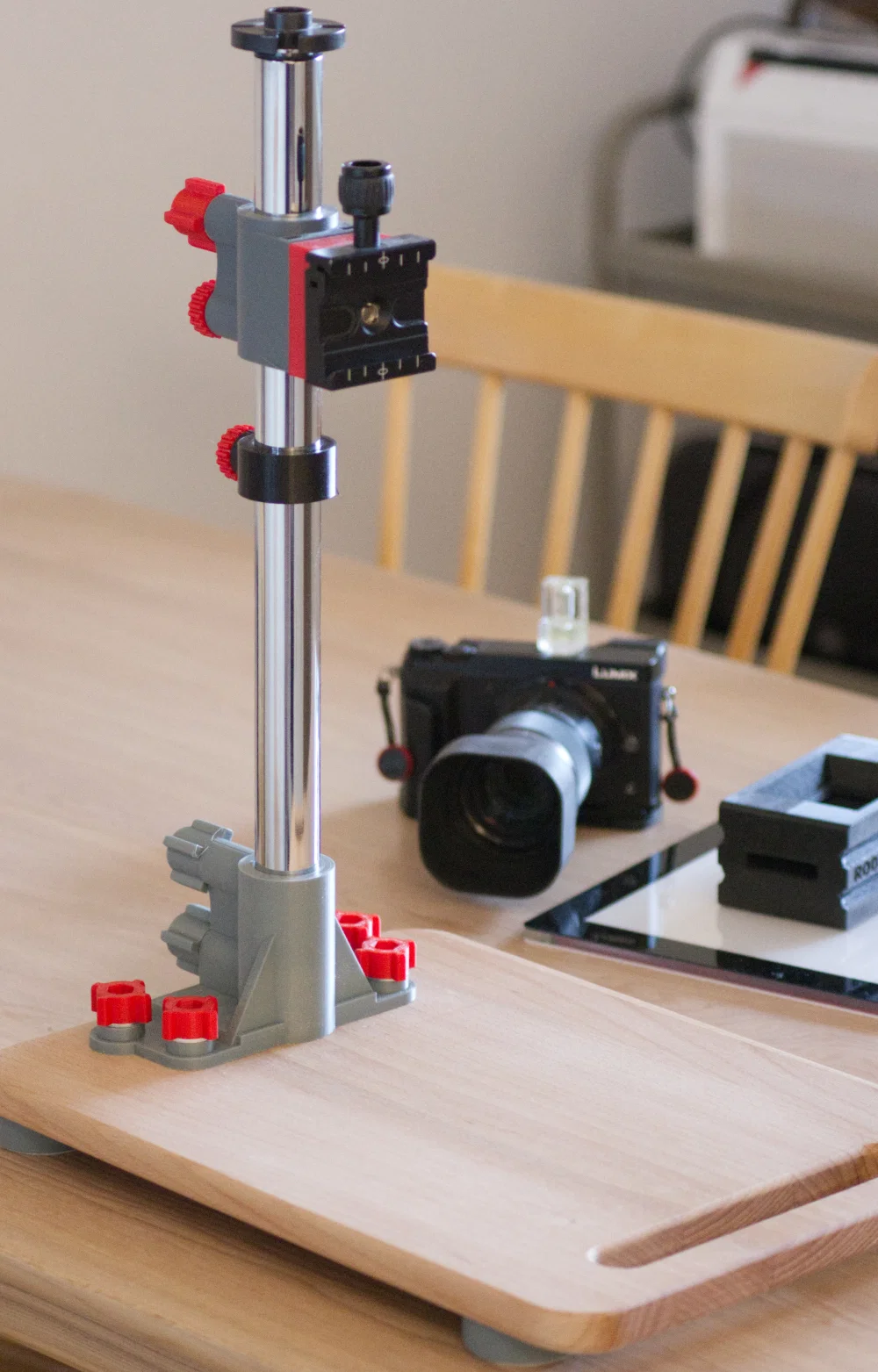

Khoan lỗ trên cutting board cho copy stand. Gắn bộ giữ trụ (pole holder).

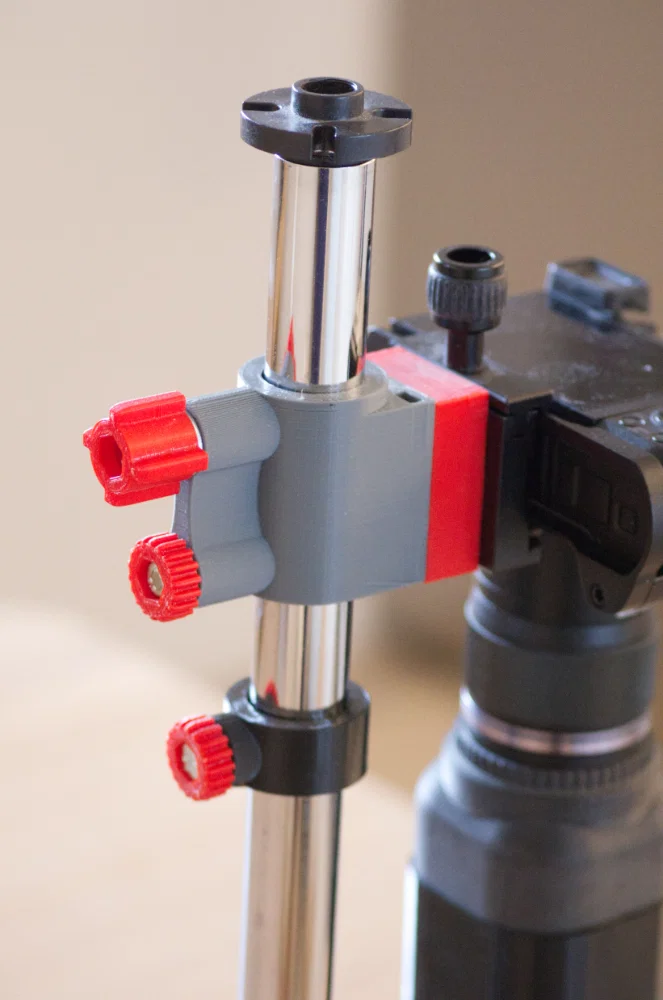

Con vít phía dưới (vòng đen) là chốt an toàn cho máy ảnh của bạn. Con vít phía dưới trên chi tiết màu xám sẽ tạo thêm độ ma sát với cây trụ, còn con vít phía trên là để chỉnh độ cao của máy ảnh.
