Ốp che mount camera Raspberry Pi dạng khớp nối kèm ring light

Lưu ý: Bạn nên in món này bằng PETG hoặc vật liệu chịu nhiệt cao hơn. Làm vậy sẽ giúp hạn chế bị cong vênh do nhiệt từ vòng LED.

Mình in trong enclosure nên ánh sáng không được tốt lắm. Mình có gắn một dải LED ở phía trên enclosure, nhưng món đang in gần như bị che bóng bởi cụm extruder. Giờ có thêm bộ phận này thì cuối cùng mình cũng nhìn rõ được món đang in!

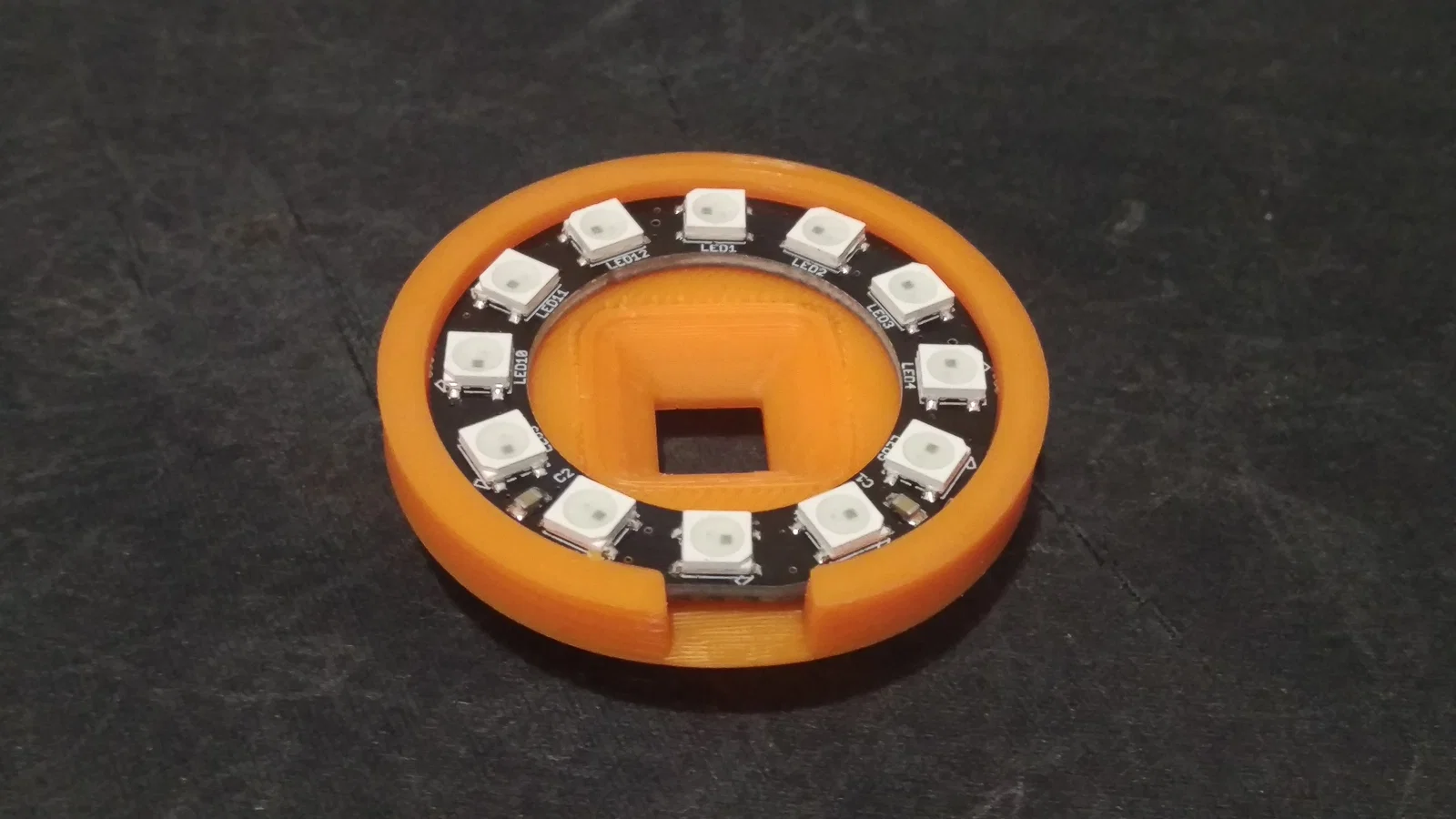

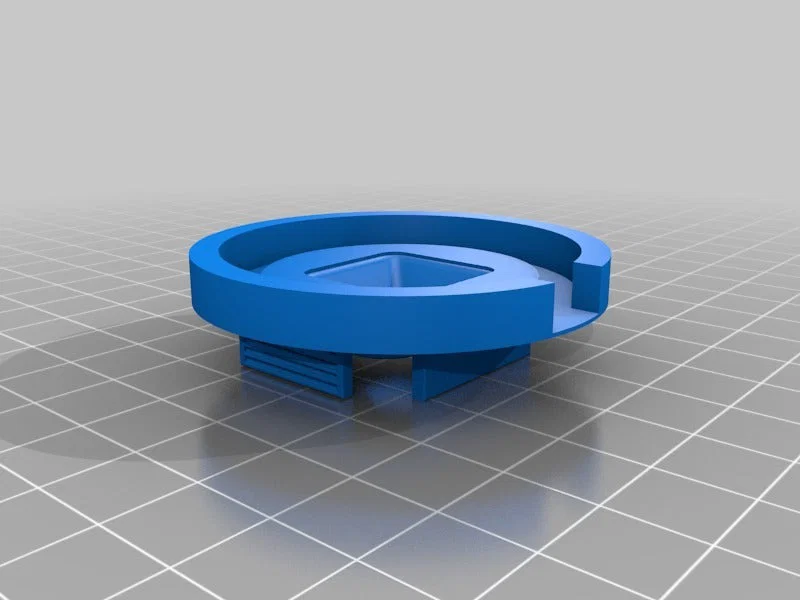

Đây là một face plate đã được chỉnh sửa cho Articulated Raspberry Pi Camera Mount, có chỗ để gắn một vòng LED. Mình đã test với vòng 16 Neopixels (mua ở Adafruit) và vòng 12 LED ZIP Circle (mua ở Pimoroni).

Cá nhân mình khuyên nên lấy vòng Neopixel loại RGBW, vì bạn sẽ có ánh sáng trắng tự nhiên đẹp hơn, thay vì kiểu trắng hơi xanh khi chạy RGB LED hết cỡ để ra màu trắng.

Bạn cũng sẽ cần một microcontroller để điều khiển LED. Trường hợp của mình dùng MCU ATtiny85. Tùy nguồn cấp cho máy in, bạn có thể cần một bộ step-down voltage regulator (loại lắp sẵn có bán trên eBay hoặc Amazon), hoặc bạn tự tạo nguồn 5V bằng linear voltage regulator, hoặc “xịn” hơn thì làm switching voltage regulator chuẩn như mình. Chi tiết nằm ở phần 'Installation'.

Print instructions

Category: 3D Printer Accessories Print Settings

Printer Brand: Prusa

Printer: i3 MK3

Rafts: No

Supports: Yes

Resolution: 0.15

Infill: 20%

Filament: Amazon Basics PLA Orange
Notes:

Mình dùng support từ build plate, và in theo hướng phần tròn lớn úp xuống build plate.

Post-Printing

Assembly

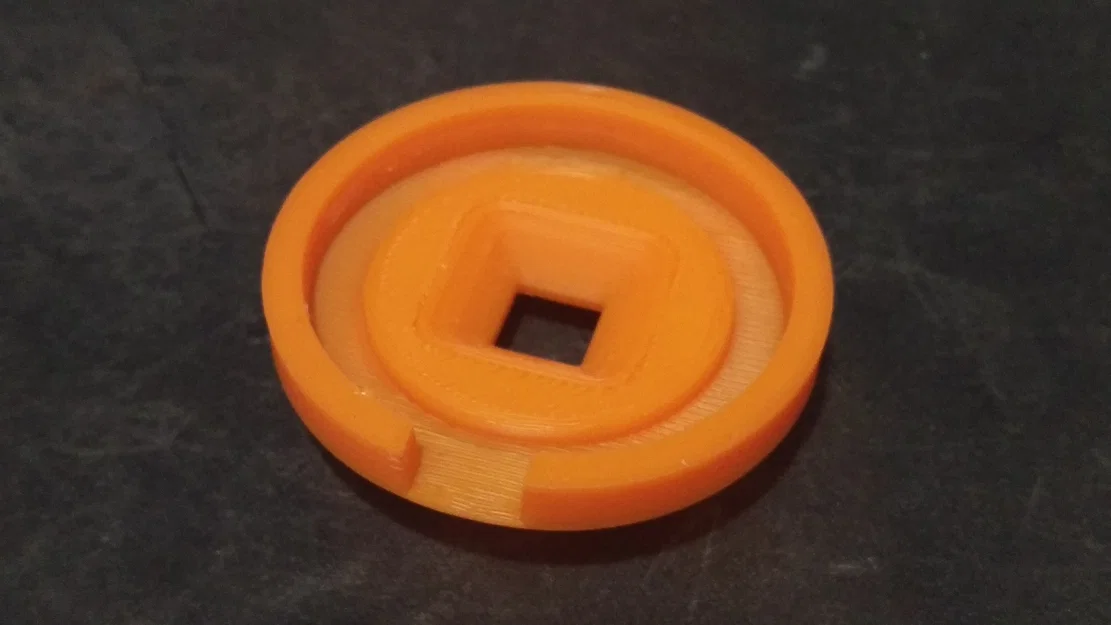

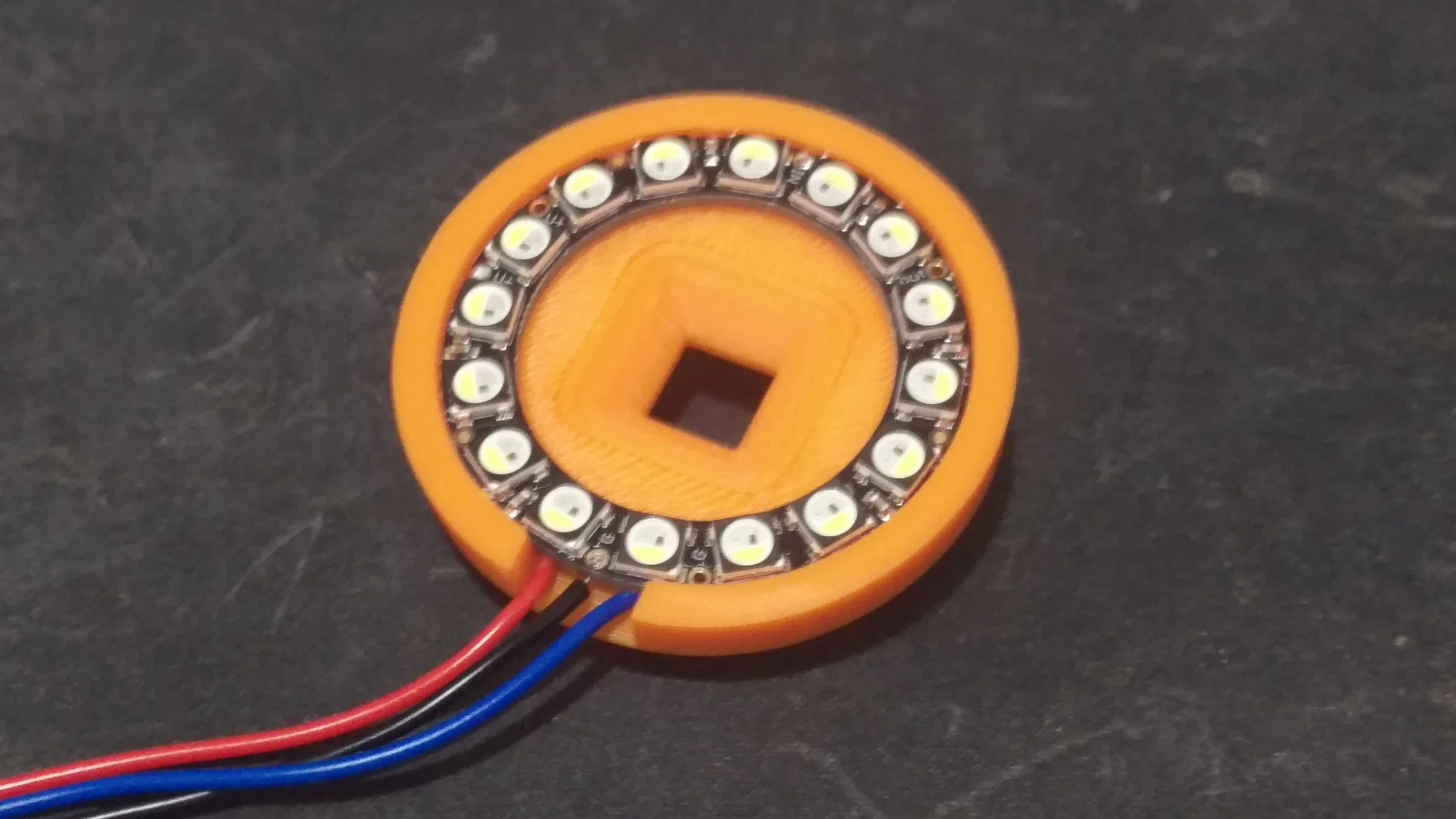

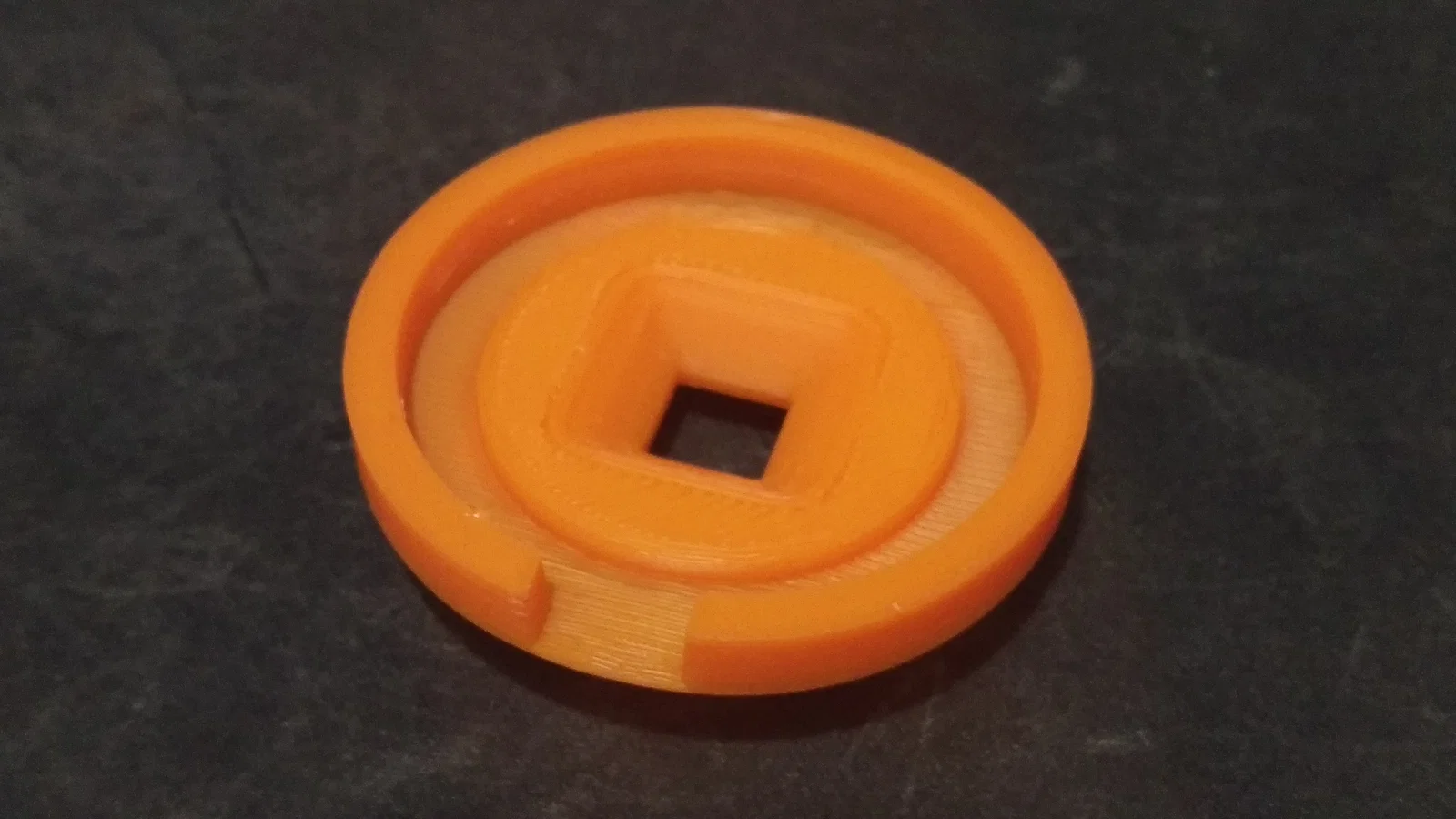

Khi lắp, vòng Neopixel sẽ khít khá chặt với chi tiết, nên bạn hãy hàn dây ở mặt sau của vòng trước, rồi ấn vòng vào phần in. Có một rãnh cắt nhỏ chạy vòng quanh để đi dây vừa khít. Còn ZIP Circle thì hơi lỏng hơn nên bạn sẽ cần keo dán; băng keo 2 mặt thường là ổn, nếu không được thì dùng superglue. Tương tự, hàn dây trước rồi mới lắp vòng vào chi tiết. Dây sẽ đi ra phía dưới tại vị trí có khe.

Programming

Mình đã lập trình ATtiny85 bằng Arduino code để chạy vòng LED.

Bạn chỉ cần dùng một trong các sketch mẫu của Neopixel để chỉnh chương trình cho đúng, rồi flash vào ATtiny85. Mình làm theo cách này.

Installation

Bạn có thể dùng một breadboard nhỏ để nối mọi thứ lại, hoặc dùng perfboard, hoặc thậm chí dùng PCB thiết kế riêng mà mình làm cho dự án này. Mình đặt làm PCB ở JLCPCB; chi tiết có trên Hackster. Board custom này lấy nguồn 24V DC từ power supply của Prusa i3 để cấp cho ATtiny và vòng LED.

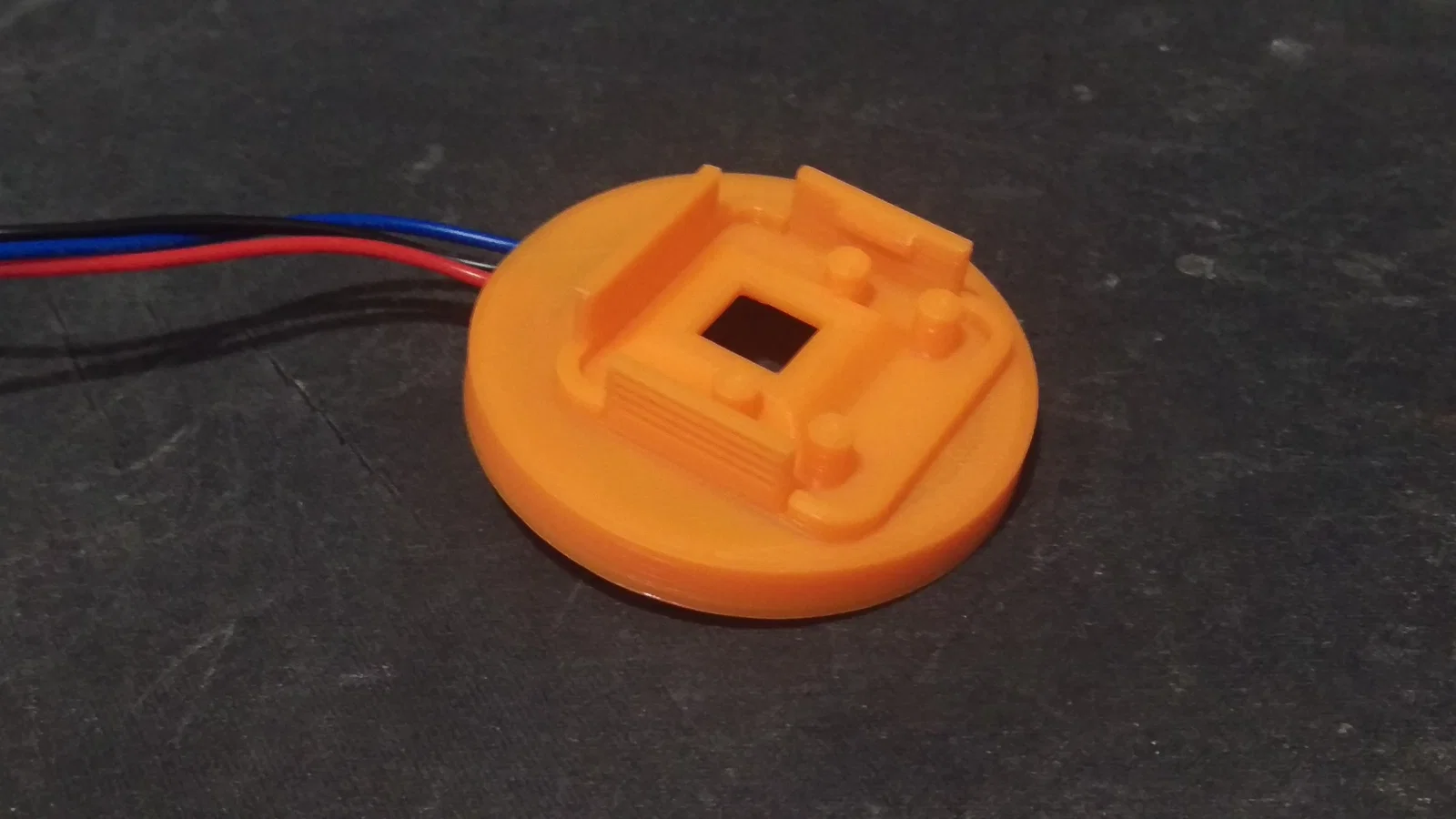

Cuối cùng, bấm (snap) faceplate vào camera mount, cắm hết các phần còn lại vào là xong—có đèn liền.
