Grid Fin - SpaceX Falcon 9

Cập nhật May-2022: giờ đã có thêm bản max mới cao 245mm, làm riêng cho máy Ender 3 & Prusa! Đồng thời thêm hai tháp support để cải thiện kết quả in rõ rệt!

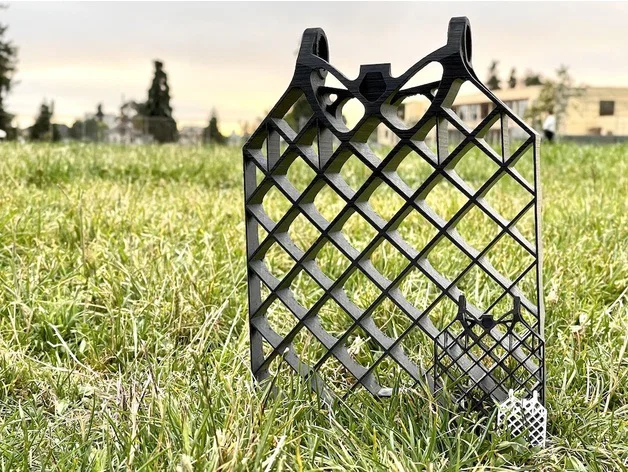

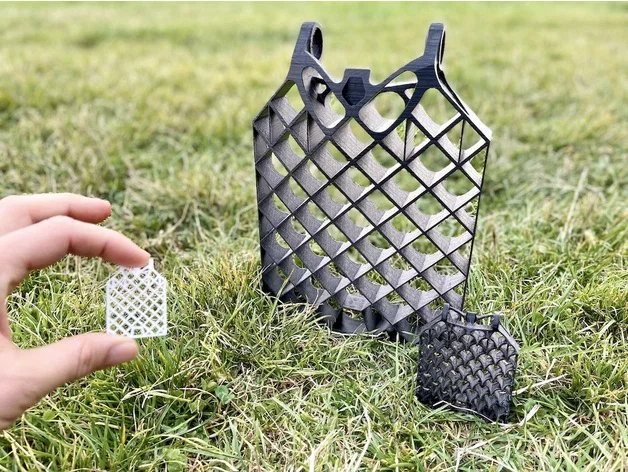

Thiết kế replica của Grid Fin transsonic từ booster tầng 1 của SpaceX Falcon 9!

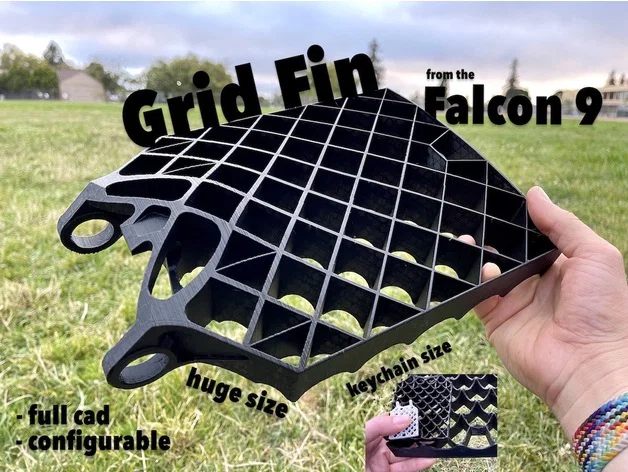

Đây là một dự án nho nhỏ kiểu “làm vì đam mê” của mình – mình bị ấn tượng quá với hình học phức tạp và thiết kế của bộ phận khổng lồ này nên phải tự dựng lại từ đầu. Bản full-size là chi tiết titanium đúc lớn nhất trên Trái Đất và nghe đồn giá hơn một triệu đô mỗi cái! In một cái cho bạn, sơn lên, rồi treo tường để lái trí tưởng tượng của bạn ở tốc độ siêu thanh.

In bị lỗi hả? Cần vài tip hay muốn tám chuyện kỹ thuật? Muốn biến thể? Cần trợ giúp hay lời khuyên? Nhắn mình trên discord/telegram!

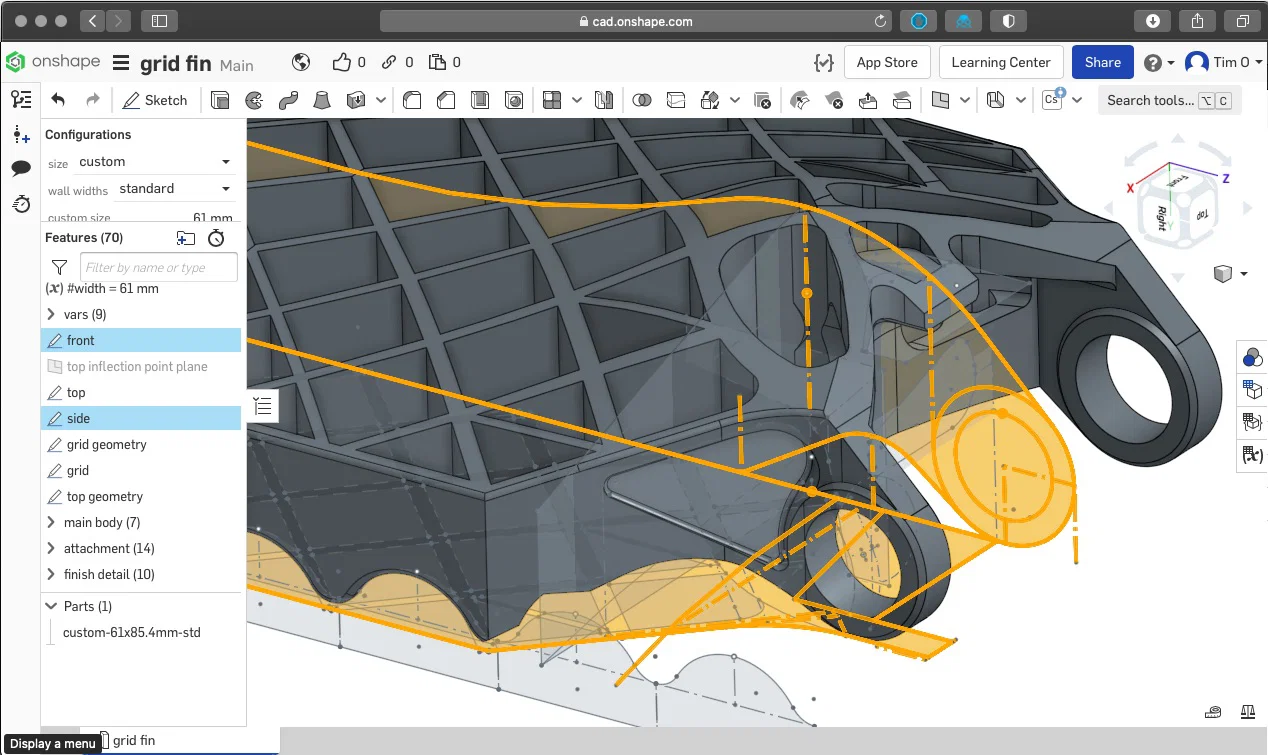

Mình thiết kế trên OnShape nên ai cũng có thể fork, mở rộng, cấu hình và tải bất kỳ phiên bản nào ngay trên trình duyệt. Mình dùng vài kỹ thuật CAD “xịn” mình thích như sweep theo đường cong 3D được project, extrude lên bề mặt loft phức tạp, và boolean subtraction cỡ lớn. Model có thể cấu hình ra mọi kích thước, đồng thời vẫn chỉ định riêng độ dày thành (wall thickness) để in 3D ra đẹp.

In rồi hả? Đăng một ‘Make’ nha!

Mình rất muốn xem bản của bạn ra sao!

Làm một cái treo tường, một cái tặng bạn, một cái gắn lên model rocket.. rồi đăng hình lên!

Printing

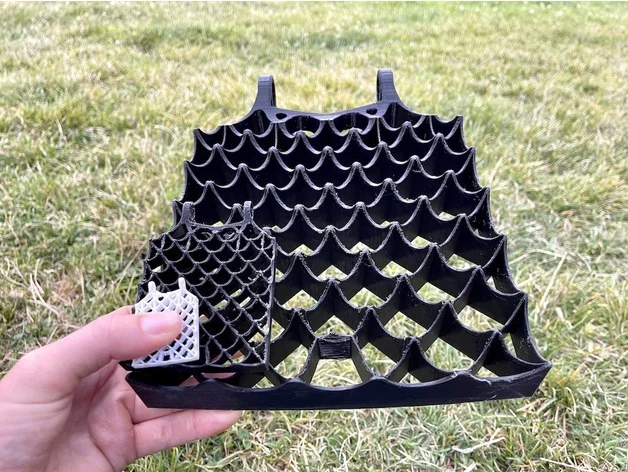

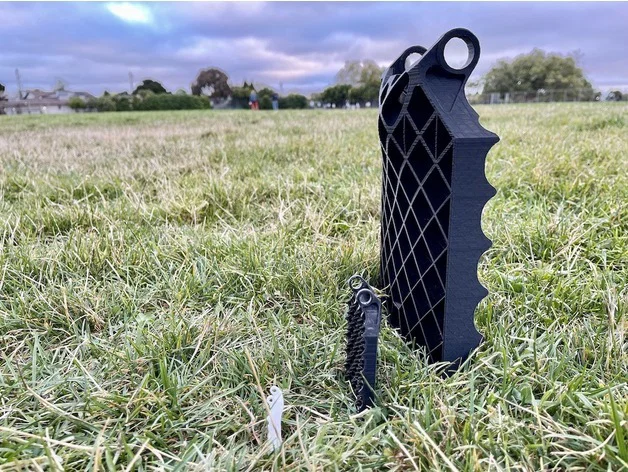

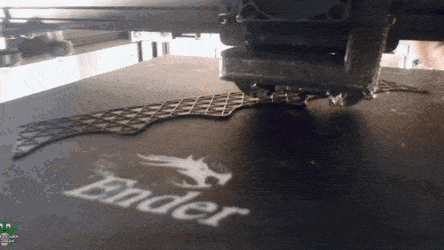

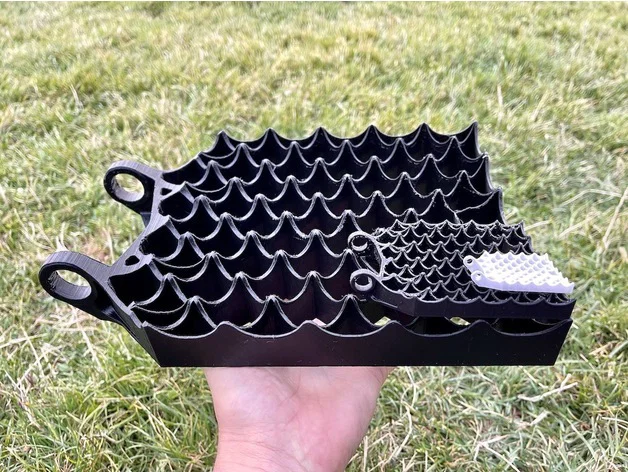

In theo đúng hướng STL đã được đặt sẵn, dựng đứng theo chiều dài. In không cần supports. Bản nhỏ có thể in dưới 1 tiếng, còn bản max của mình mất 23h để in trên Ender 5 bằng HTPLA+ của Fusion Filaments với 1 perimeter và 18% infill.

Wall mount

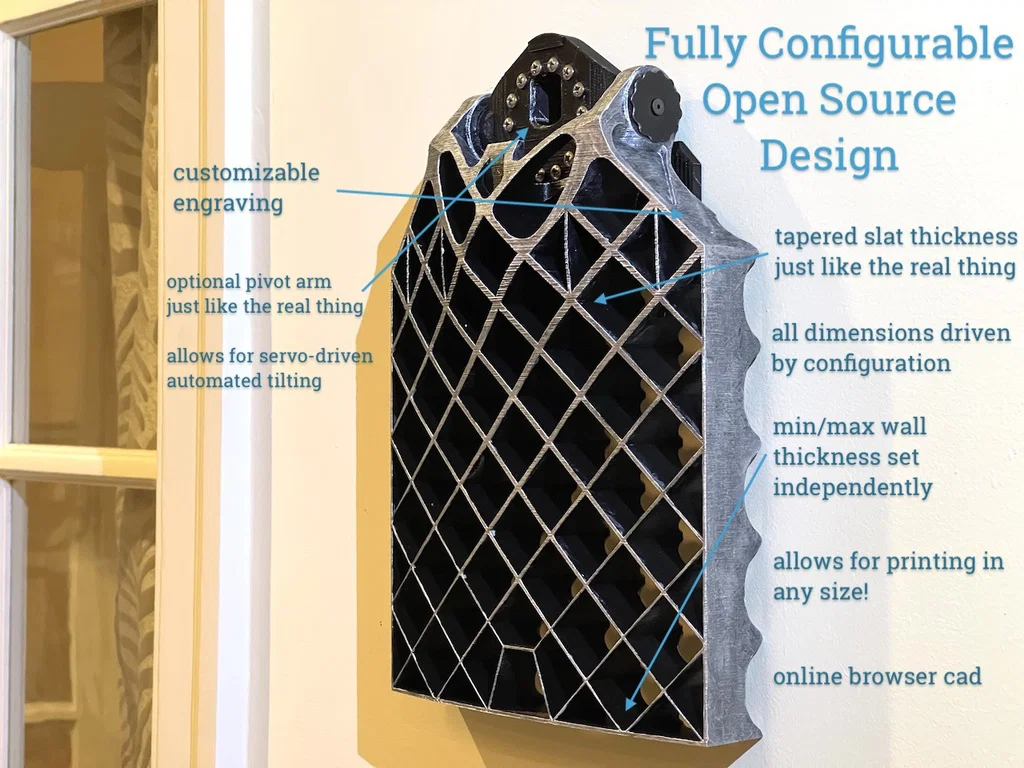

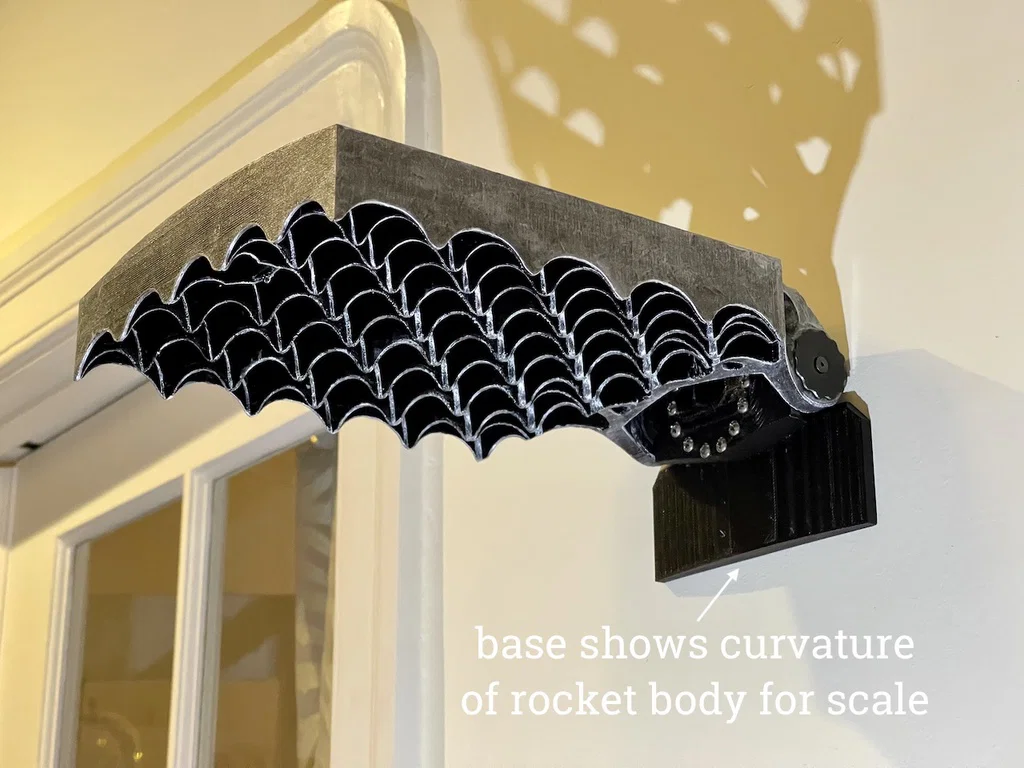

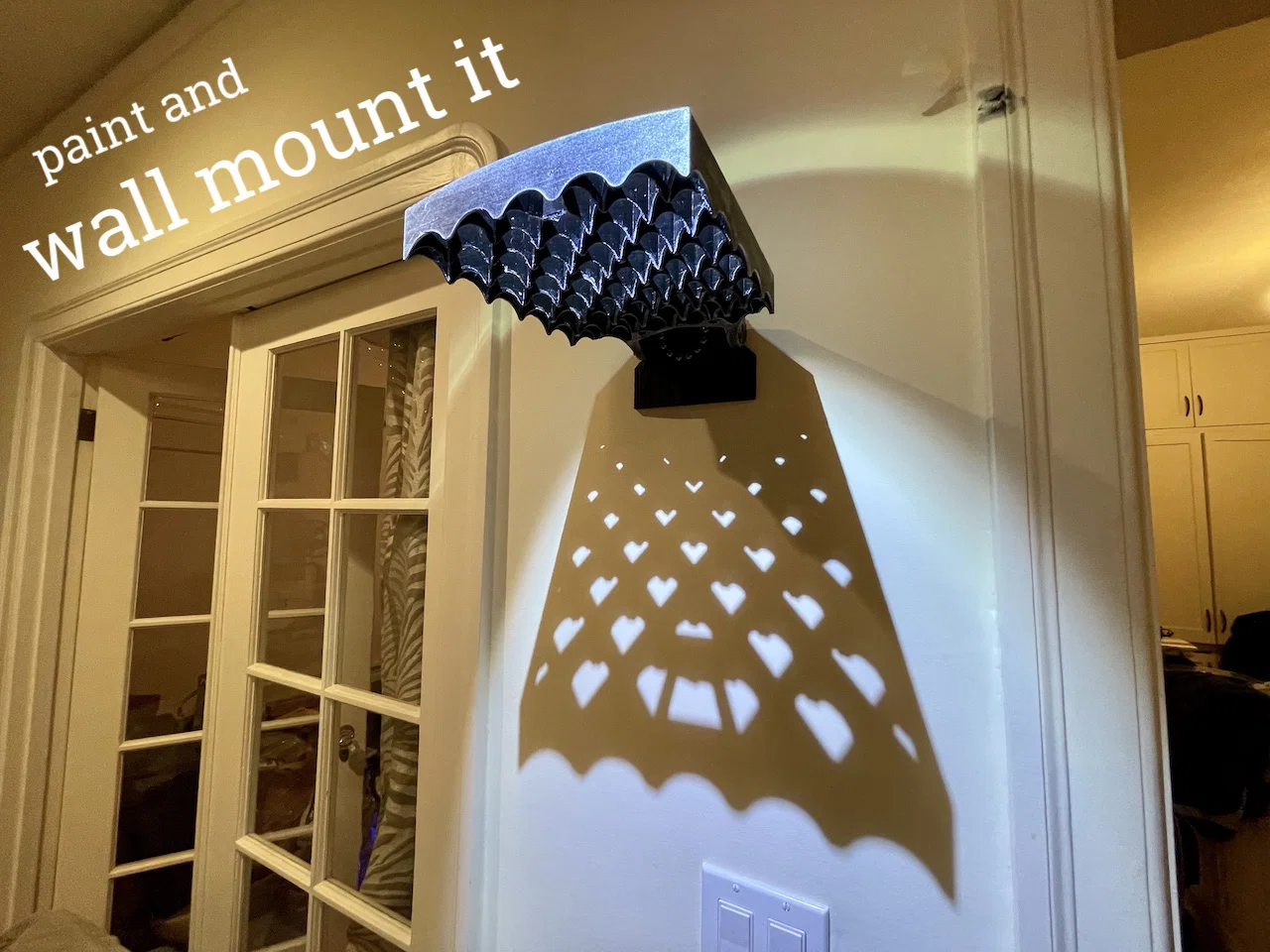

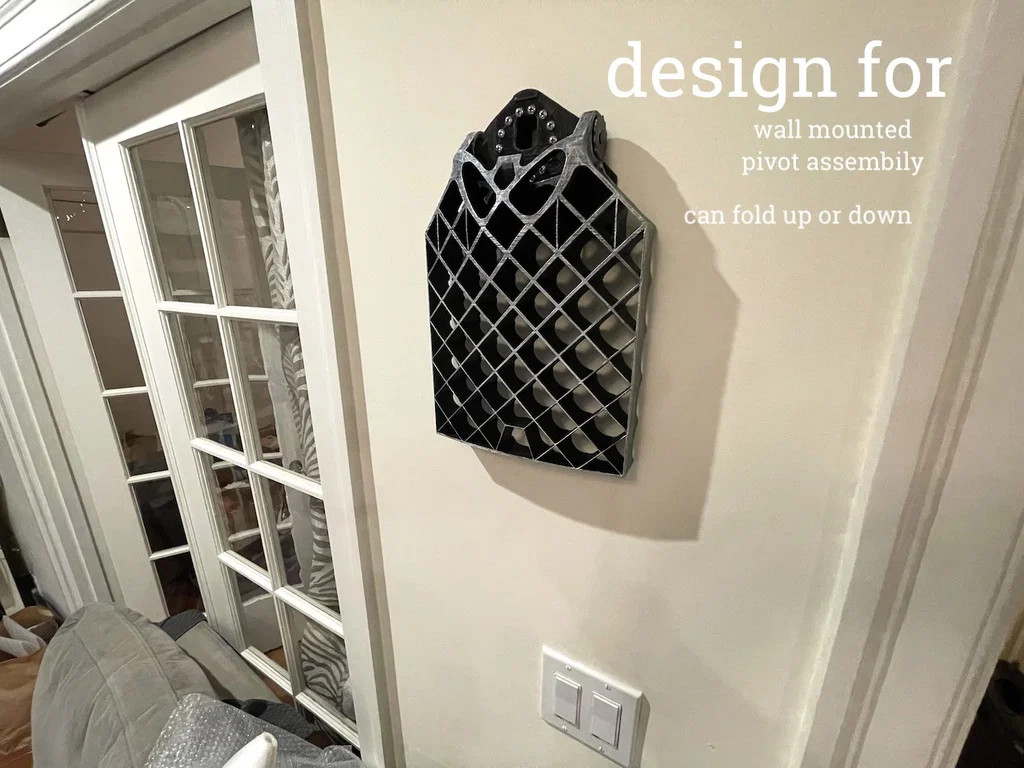

Bạn cũng có thể treo lên tường bằng pivot-arm (tùy chọn) và biến lịch sử không gian thành một món nghệ thuật!

Phần cứng (hardware) khuyến nghị:

• 14x bu-lông inox ‘#6-32’ x 0.25in cho vòng trang trí trên pivot arm. Có sẵn chỗ lõm cho bu-lông đầu bằng (countersunk flat-head) nhưng mình thích kiểu nhìn của bu-lông đầu tròn lục giác chìm (socket button head). [ví dụ ở bolts depot]
• 2x bu-lông ‘#6-32’ x 1.0in màu đen, đầu bằng (countersunk) để gắn hai đầu trục nghiêng (tilt axle). Loại dài 0.75in đến 1.5in đều vừa. [ví dụ ở bolts depot]

Sao lại dùng bu-lông đơn vị “barbarian” (inch) vậy? Vì mặc định ren thưa (coarse thread) nên bám rất ổn trên chi tiết in, với lại mình mua được ngay ở tiệm ốc/vật tư gần nhà. Còn lại thì mình vẫn “metric all-the-things” nhé!

Mình nghĩ ốc M3 có thể vừa để thay thế. Nhắn mình nếu bạn muốn mình test thử!

CAD Design

Mình thiết kế cái này để chia sẻ! Mình sẵn sàng gửi full CAD gốc.. bạn chỉ cần nhắn mình (trên discord/telegram), gửi update và hình ảnh! Và nhớ ghi nguồn (đúng như CC license yêu cầu!)

Có người từng report và làm mẫu này bị gỡ khỏi Thingiverse, mình mất một thời gian mới khôi phục lại được.. nên giờ mình hơi ngại đăng link trực tiếp nữa. Cứ liên hệ chào một tiếng nha! Mình rất vui khi nghe tin từ bạn.

Đăng ‘Make’ của bạn!

Đăng lên dùm mình nha! Thiệt đó! Chụp một tấm bằng điện thoại “đồ SpaceX” của bạn cho hoành tráng rồi khoe luôn! Với lại nó cũng giúp thiết kế này lan rộng hơn.

Nhắn mình trên discord/telegram để

• tùy biến
• khắc (engraving) nội dung khác
• ý tưởng biến thể khác
• mọi vấn đề: in ấn, thiết kế, độ khớp, v.v.
• khoe thành phẩm / tám chuyện đam mê
• chào hỏi

Thiết kế thì vui đó, nhưng được tương tác với những người thú vị và nghe chuyện “phiêu lưu” của mọi người còn vui hơn. Mình có thể tạo bất kỳ biến thể / engraving nào rất dễ, nhắn mình trên discord/telegram và/hoặc để lại bình luận, mình cùng làm ra phiên bản “chuẩn gu” của bạn. Mình chỉ xin là bạn đăng một cái make!

Nếu bạn muốn cả file CAD hoặc STEP thì cũng không sao. Mình đã hỗ trợ khá nhiều bạn rồi! Cứ ping mình nha.
