Backplate Node Meshtastic uConsole (ClockworkPi uConsole Meshtastic Node Backplate)

Cập nhật 20/4/25:
Thêm biến thể mới với tấm che khoang pin tháo rời. Dùng 2 heat insert M3 và 2 vít đầu chìm M3 dài 6mm.

Cập nhật 16/6:
Đã thêm vào danh sách linh kiện của dự án ở phần mô tả bên dưới. Upload bản beta của phiên bản pack pin 2.0. Xem như early access cho một bản còn đang làm dở; vị trí đi dây pin hiện vẫn thuộc dạng “có khi cháy luôn cái nhà”.

v1.1 giờ đã tương thích với RAK19007 với USB C

v1.0 tương thích với RAK5005 đời cũ với micro usb: https://store.rokland.com/collections/other-lora-products/products/rak-wireless-rak5005-o-wisblock-base-board

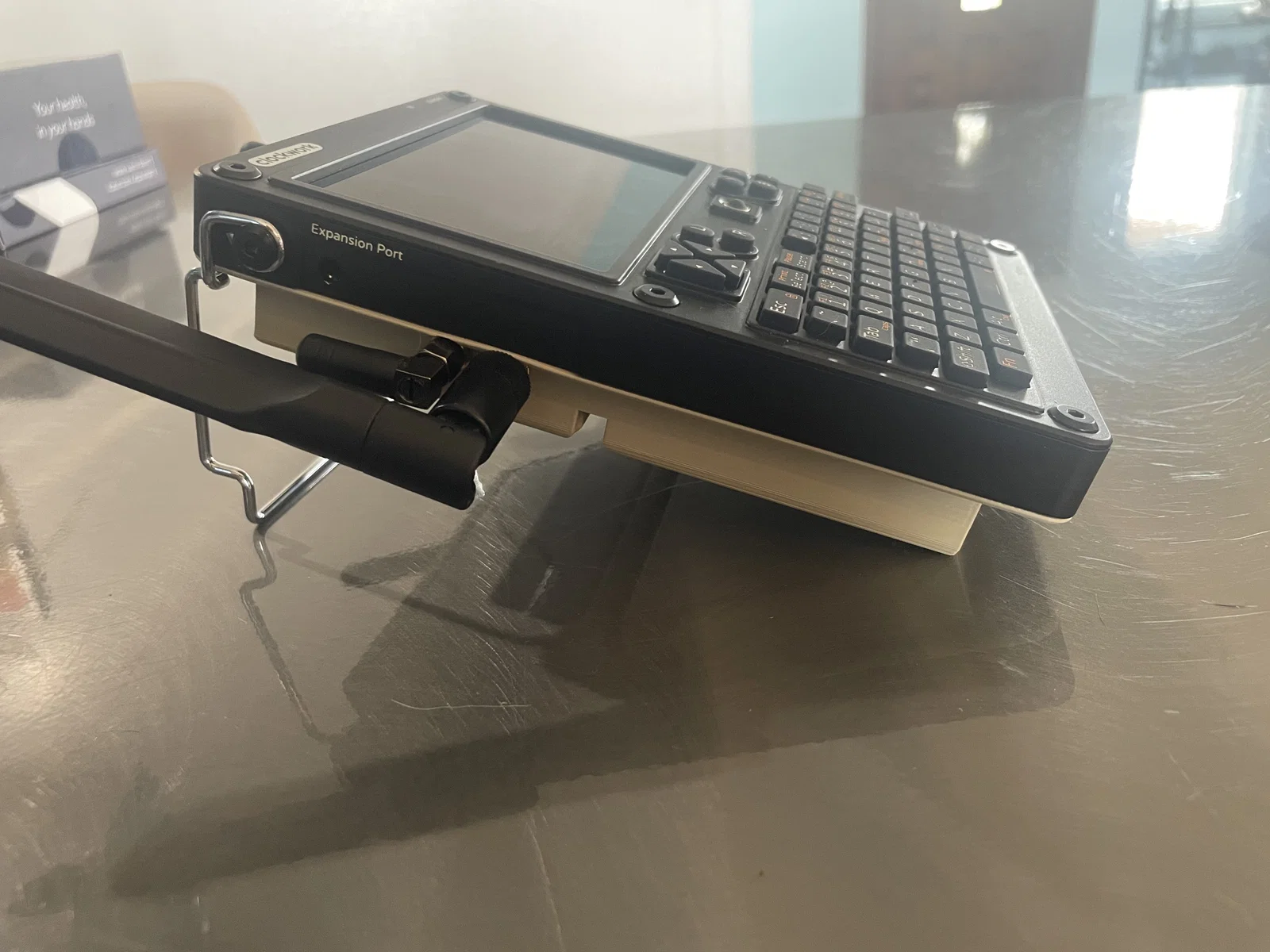

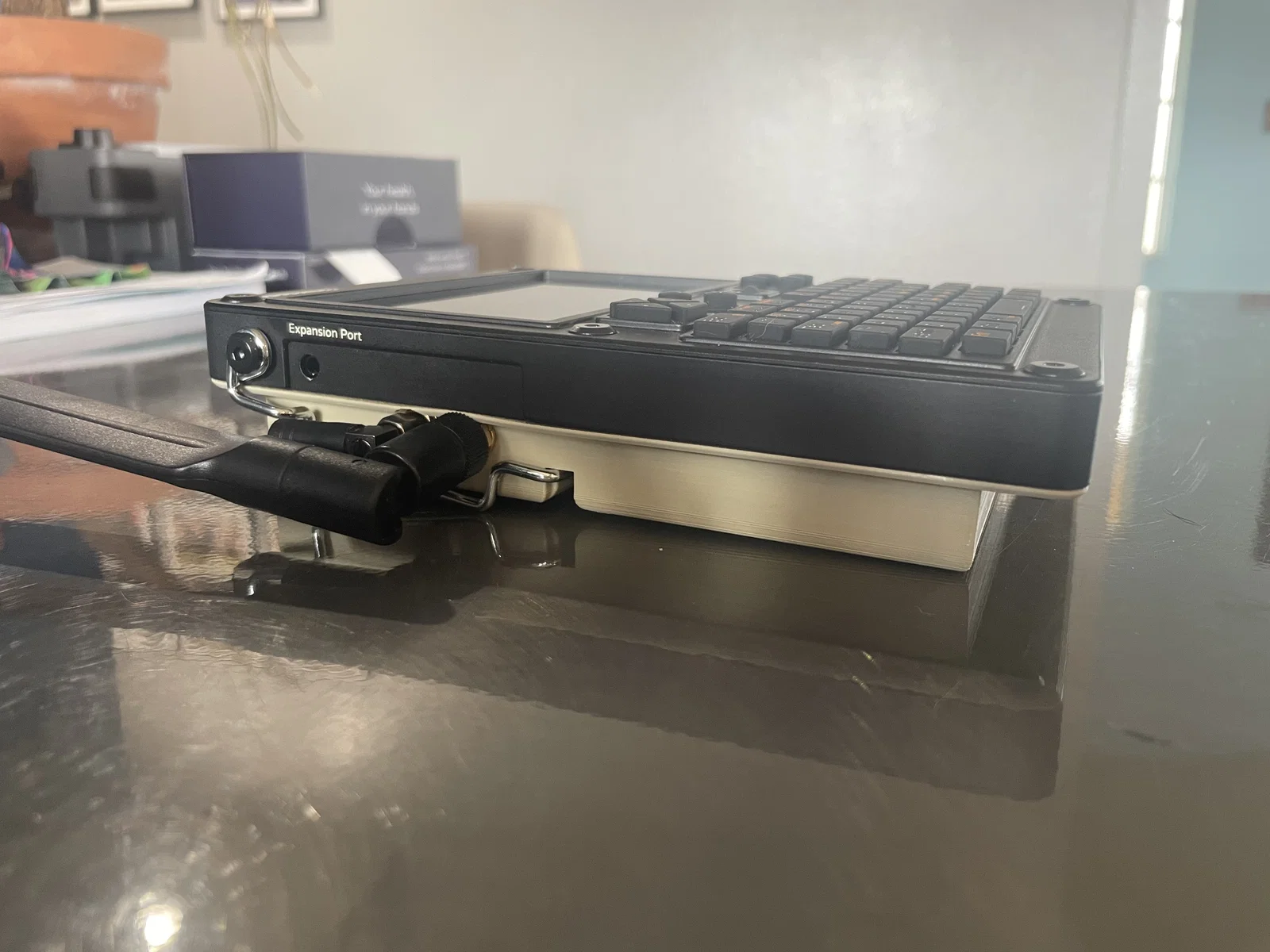

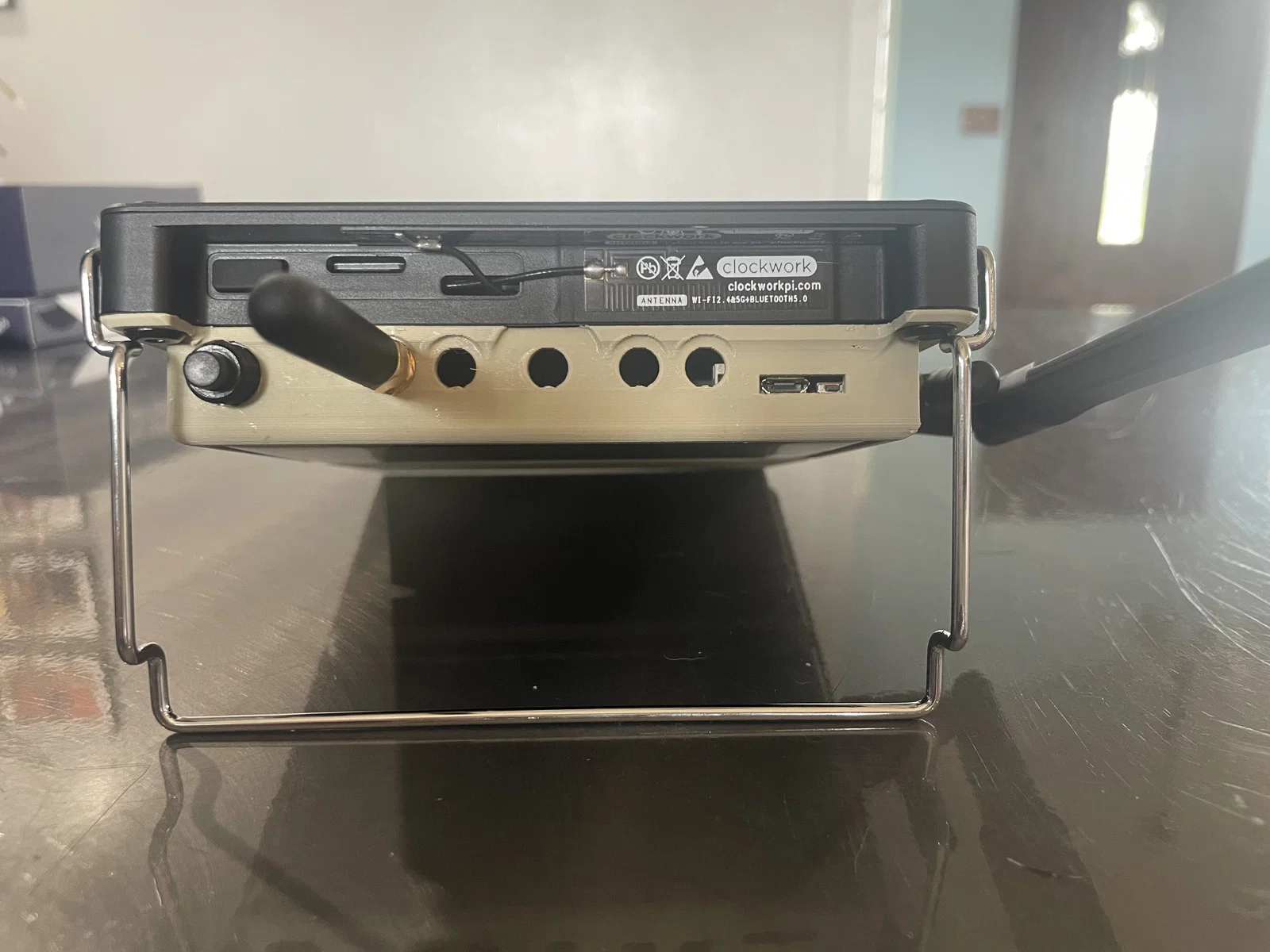

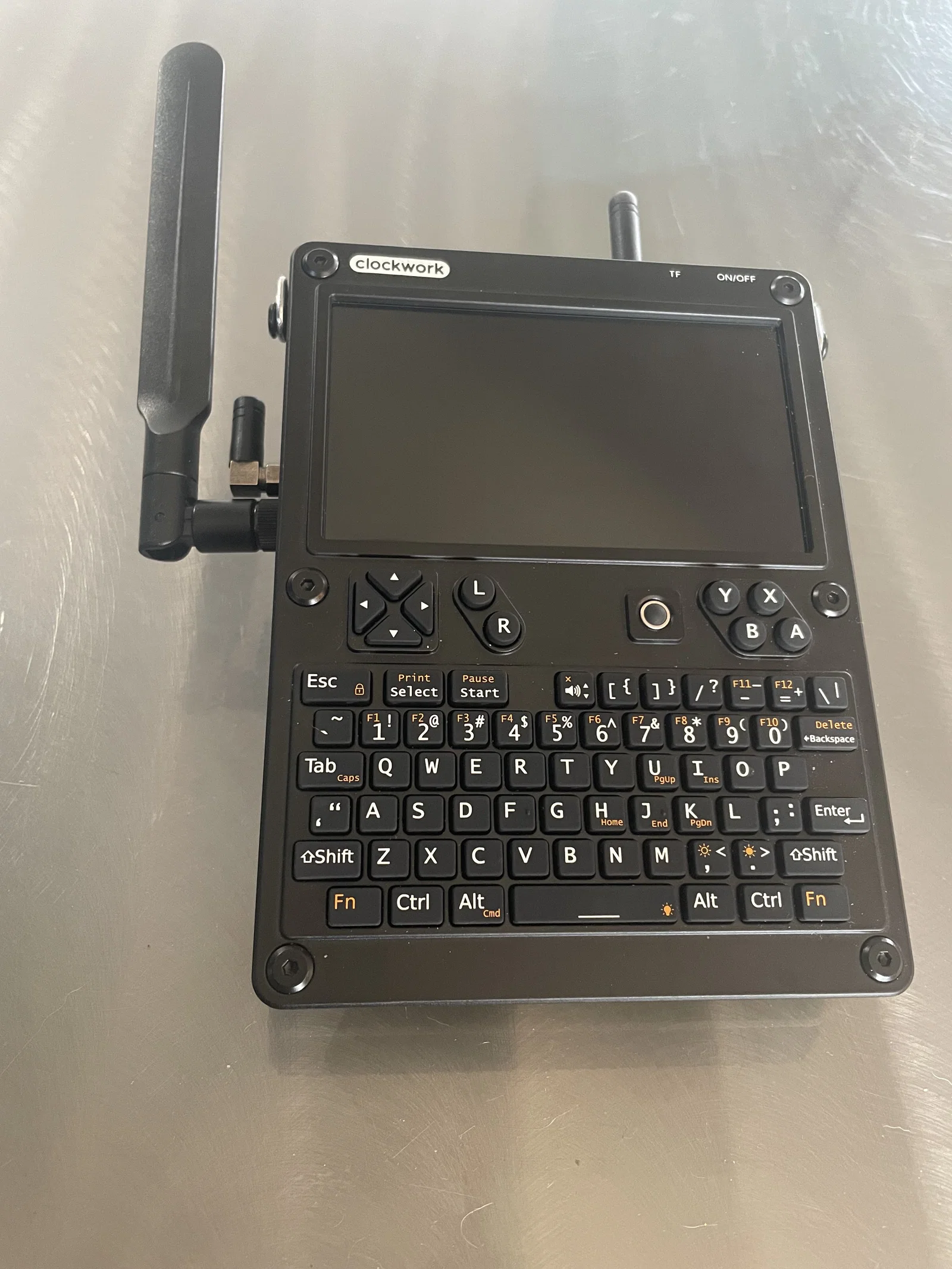

Đây là backplate đã được chỉnh sửa cho ClockworkPi uConsole, thiết kế để chứa module radio LoRa Rokland Wisblock và các linh kiện đi kèm. Dưới đây là danh sách những món mình đang dùng cho bản build hiện tại, kèm theo một số món dự định sẽ bổ sung về sau. Đây là dự án đang phát triển và mình dự tính sẽ thêm nhiều tính năng nữa trong tương lai, bao gồm module pack pin lớn hơn và một panel tháo rời để thay pin mà không cần tháo nguyên cái backplate.

RAK19007: https://store.rokland.com/products/rak-wireless-wisblock-meshtastic-starter-kit

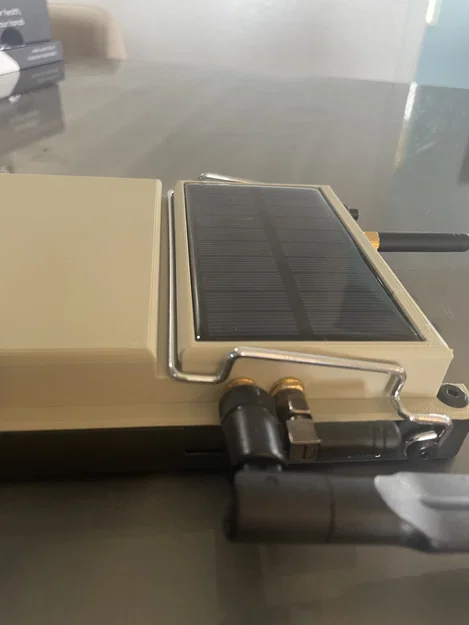

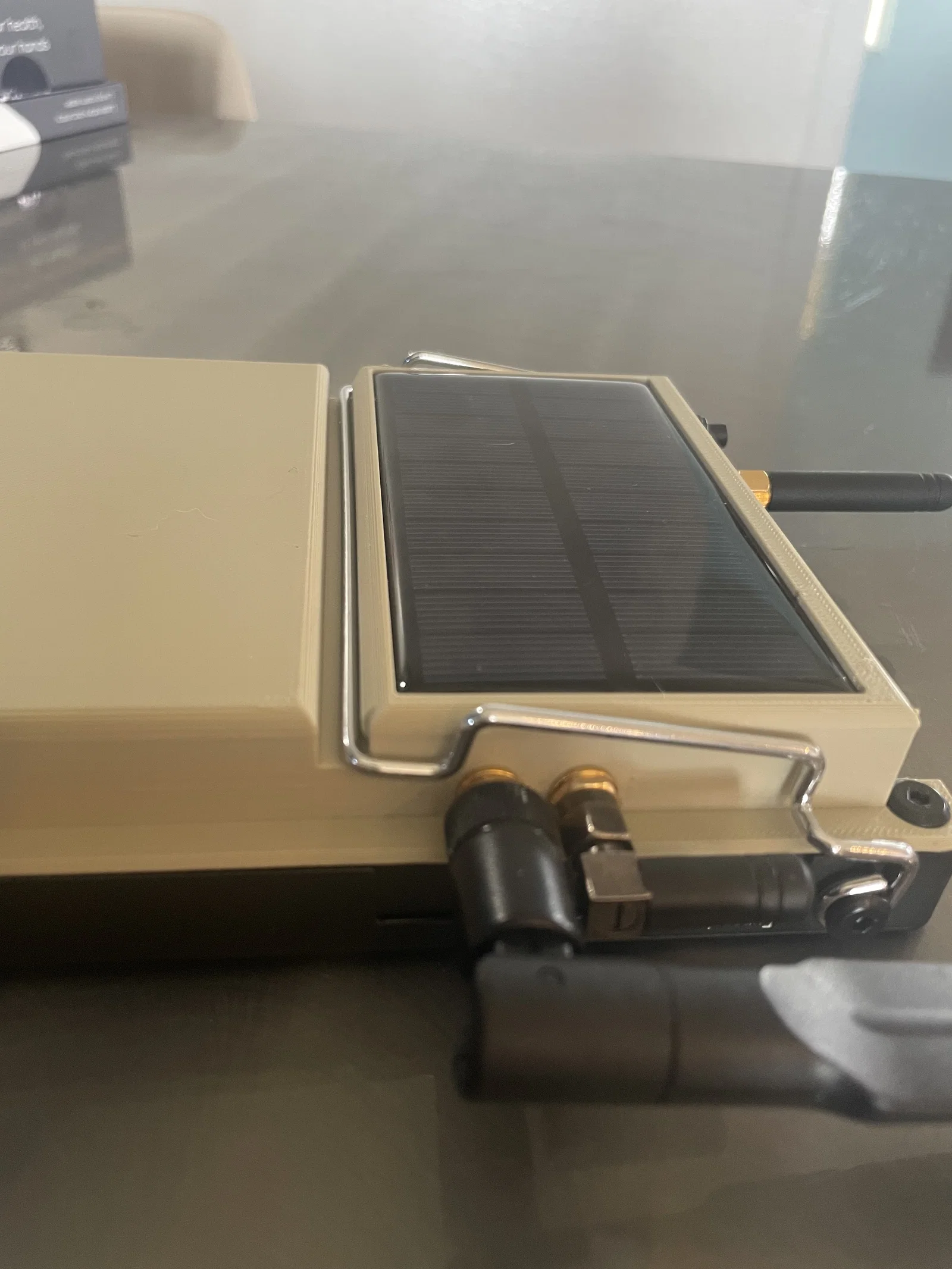

Solar Panel: https://www.amazon.com/dp/B0BML3PR4Z
Đầu nối Solar Panel: https://www.amazon.com/dp/B0B58M7D49
Nút nguồn (Power Button): https://www.amazon.com/dp/B07Z62J428
Miếng dán màn hình (Screen Protector): https://www.aliexpress.us/item/3256803572322905.html
Cáp/đầu chuyển SMA Female thẳng sang IPEX4 Female: https://www.amazon.com/dp/B074RJ5LM7
Cáp/đầu chuyển SMA Female góc 90° sang IPEX4 Female (chưa test): https://www.aliexpress.us/item/3256802617275459.html
Một số anten stubby (chưa test, chắc cũng rác): https://www.aliexpress.us/item/3256804889256089.html
NanoVNA (nếu bạn muốn chứng minh anten của mình không phải rác): https://www.amazon.com/AURSINC-NanoVNA-H-Vector-Network-Analyzer/dp/B07Z5VY7B6
Tản nhiệt CM4 (CM4 Heatsink): https://www.amazon.com/Dedicated-Aluminum-Heatsink-Raspberry-Compute/dp/B093FSS6XX
Cọc pin 18650 cực dương: https://www.aliexpress.us/item/3256805822112682.html
Cọc pin 18650 cực âm: https://www.aliexpress.us/item/3256805821282200.html
