WRLS (Water Rocket Launch System) - bản EU

Hệ thống phóng tên lửa nước cho chai PET tiêu chuẩn (loại thường gặp ở EU, và chắc là cả nơi khác nữa).

Lấy cảm hứng từ WRLS của Superbeasti, với các thay đổi lớn sau:

1. Ren adapter chai khác để khớp chuẩn ren PCO-1881
2. Cơ chế làm kín khác

Vật liệu bổ sung:

• O-ring (đường kính ngoài 16mm, đường kính trong 11mm). Thực ra đây là cùng loại ron dùng cho đầu nối ống tưới Gardena (hoặc các hãng clone).
• Một đoạn dây (rope) cho chốt nhả (release pin).
• Một khúc gỗ (hoặc vật tương tự) và ba con vít 3x16mm để bắt đế xuống.

Ghi chú in

Không cần support cho bất kỳ chi tiết nào.

Adapter Ring cần in bằng TPU, các phần còn lại in PLA.
Nếu không có TPU, có thể “chữa cháy” bằng cách bơm một ít keo nến (hotglue) vào Bottle Adapter rồi vặn nhanh chai vào.

In Inlet và Bottle Adapter với infill 100%, các phần còn lại có thể in 20% infill.

Quan trọng: dùng Random Z-seam alignment cho Inlet, Bottle Adapter và Adapter Ring, vì đường Z-seam có thể là chỗ bị xì. Launch Pad nhìn cũng đẹp hơn khi dùng random alignment.

Dù các file STL đã được xoay đúng hướng để in:

• Inlet và Launch Pad cần in lộn ngược (tức mặt gắn ống/hose attachment hướng lên trên).
• Release pin cần in với mặt phẳng (mặt có 2 lỗ) úp xuống build plate.

Mẹo: Inlet và Bottle Adapter có thể in chung một lần với cùng setting (đặt inlet nằm giữa adapter).

Hướng dẫn lắp ráp

• Luồn O-ring 16mm vào quanh Inlet.
  • Mình có bôi thêm chút mỡ silicone cho chắc, không rõ có thật sự cần không.
• Gắn Inlet vào Launch Pad.
  • Chỗ này khít khá dữ, có thể phải nới lỗ một chút, ví dụ cạo mấy “hạt” do Z-seam để lại bằng mũi khoan.
• Gắn bơm xe đạp (bike pump) vào Inlet.
• Xỏ dây qua lỗ của Release Pin.
  • Cột kiểu nút thắt siết vòng (loop) để dây không bị kẹt giữa hai đĩa.
• Bắt Base lên một khối gỗ, tấm ván dày… bằng ba vít 3x16mm.
• Nhét Adapter Ring vào Bottle Adapter.
  • Nhớ canh cho nó “ngồi” đúng vị trí bằng tua vít chẳng hạn: nó cần nằm thấp hơn mép trong khoảng 1mm. Nếu không, lúc vặn chai vào nó có thể bị xoắn, gây xì.
• Vặn Bottle Adapter vào chai PET.

Hướng dẫn phóng

• Đổ nước vào chai PET khoảng 1/3 đến 1/2 chai.
• Úp Launch Pad (ngược lại) lên Bottle Adapter.
• Trượt Launch Pin qua hai phần này.
• Trượt cả cụm vào trong Base.
  • Đảm bảo Launch Pin nằm phía cạnh cong của base để tránh kéo Launch Pad tuột khỏi base.
• Bơm lên! (Mình đã test tới 7 bar vẫn ổn, nhưng chắc nên bắt đầu khoảng 2 bar thôi :)).
• Giật dây một cái nhanh và dứt khoát.

Mình thiết kế cái này như thế nào

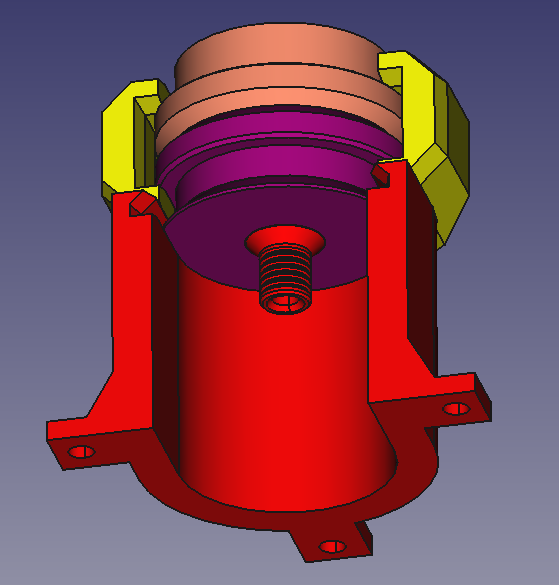

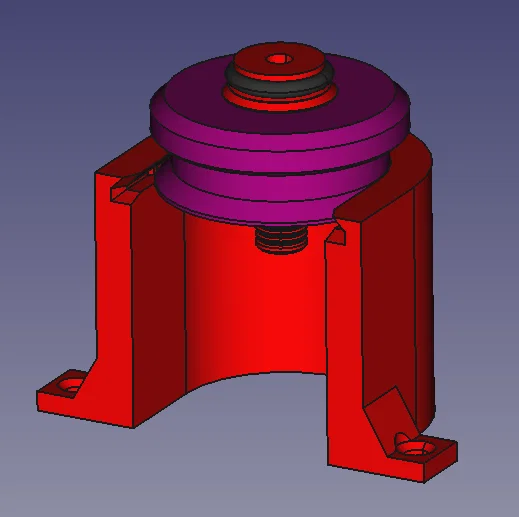

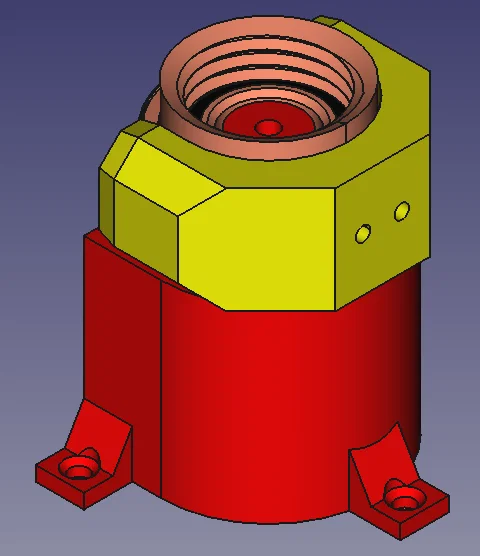

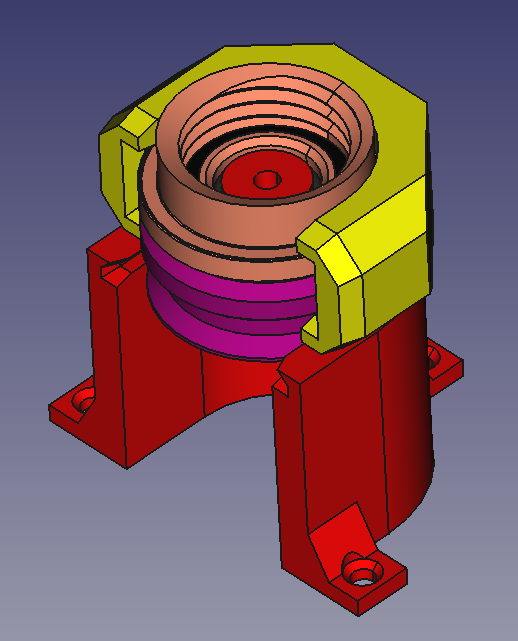

Thiết kế lại từ đầu bằng FreeCAD (có kèm file) để dễ tùy biến khi cần.

Ban đầu mình cố giữ kích thước các “locking disc” giống WRLS bản gốc, nhưng thử nghiệm cho thấy bottle adapter lúc này quá yếu (bể khi vặn hơi chặt, hoặc khi rơi xuống nền lúc tiếp đất).

Vì vậy mình đổi adapter cho vách dày hơn, nhưng điều này cũng đồng nghĩa là nó không còn tương thích với WRLS bản gốc...

Bản gốc đăng tại https://www.thingiverse.com/thing:4951002
