Kẹp Gài Dây Đeo Balo (Backpack Strap Clip)

Mình cung cấp đầy đủ thông tin cần thiết và có khi hơi “dư” cho một cái clip đơn giản. Nếu bạn chỉ định dùng GCode in sẵn thì mình khuyên nên đọc ít nhất phần khuyến nghị Lắp đặt & Tháo ra. Còn nếu bạn muốn tự in/tùy biến thì nên xem thêm các phần khác.

Thiết kế

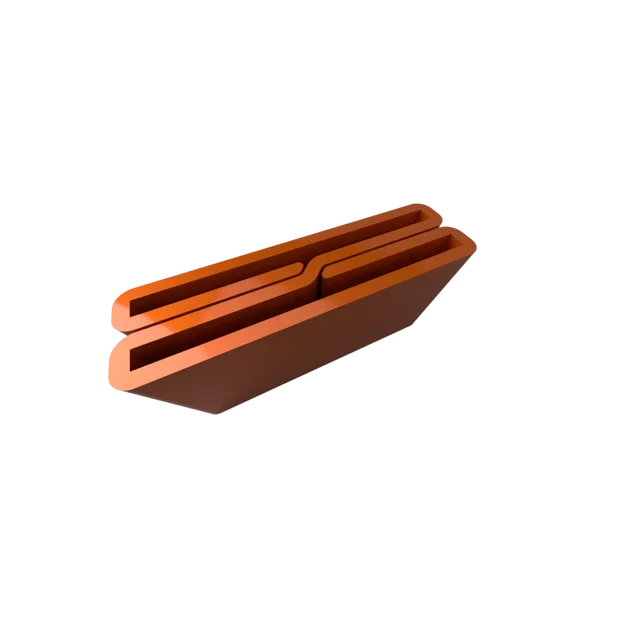

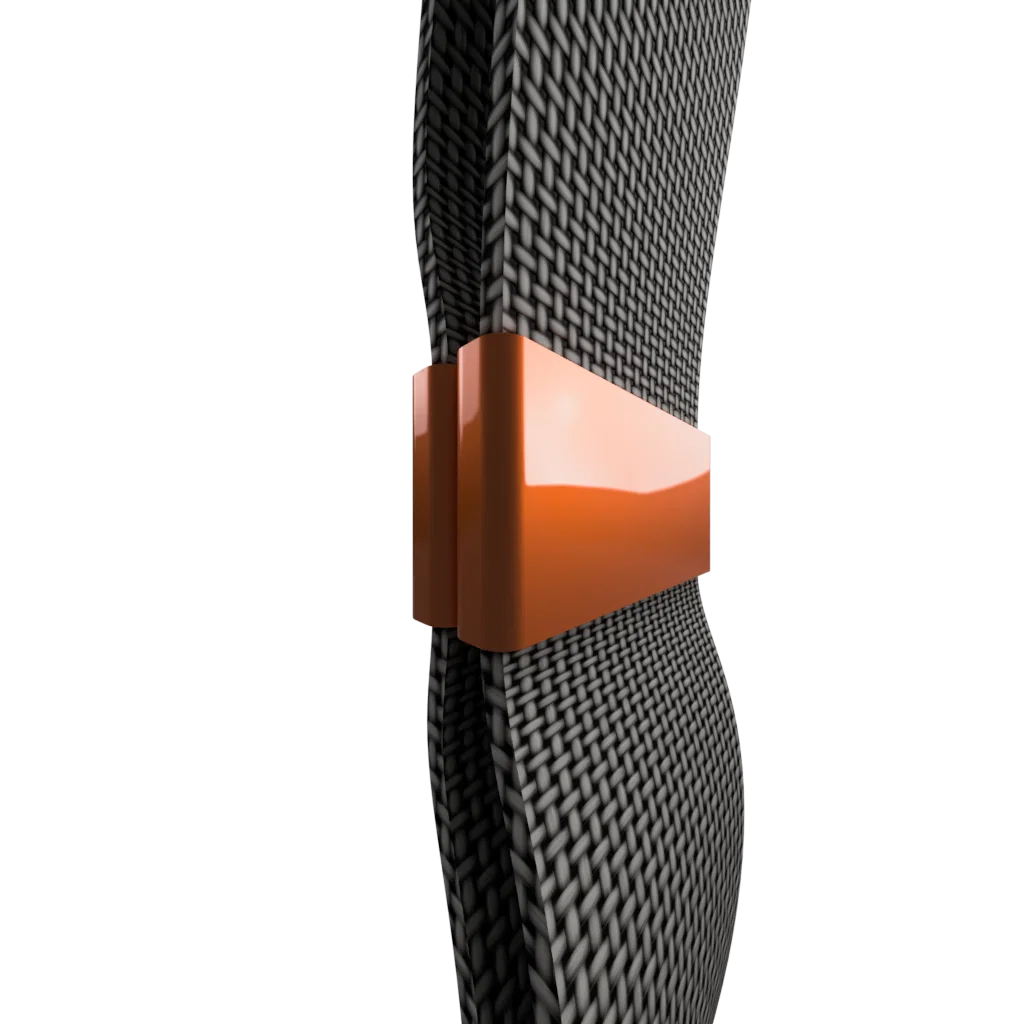

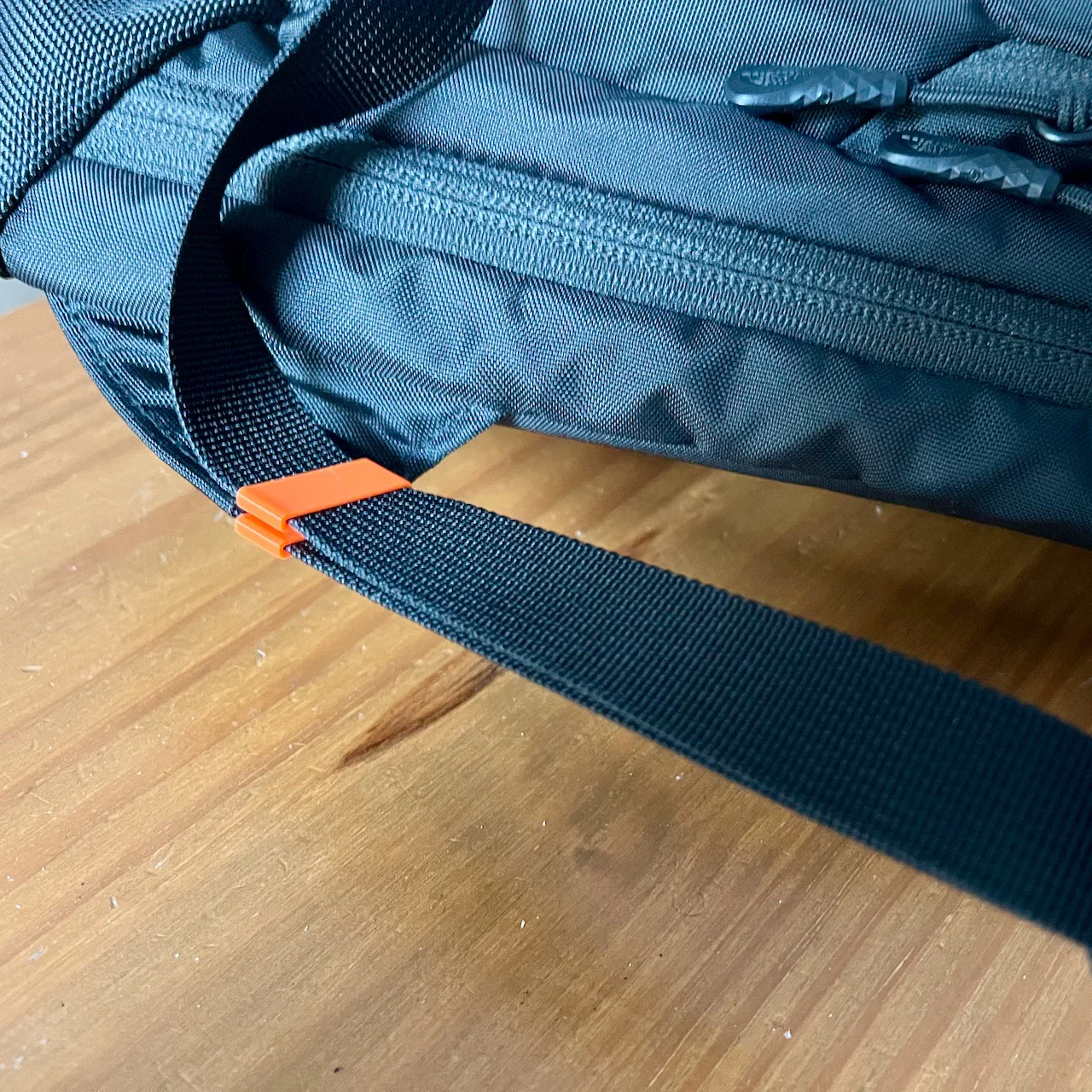

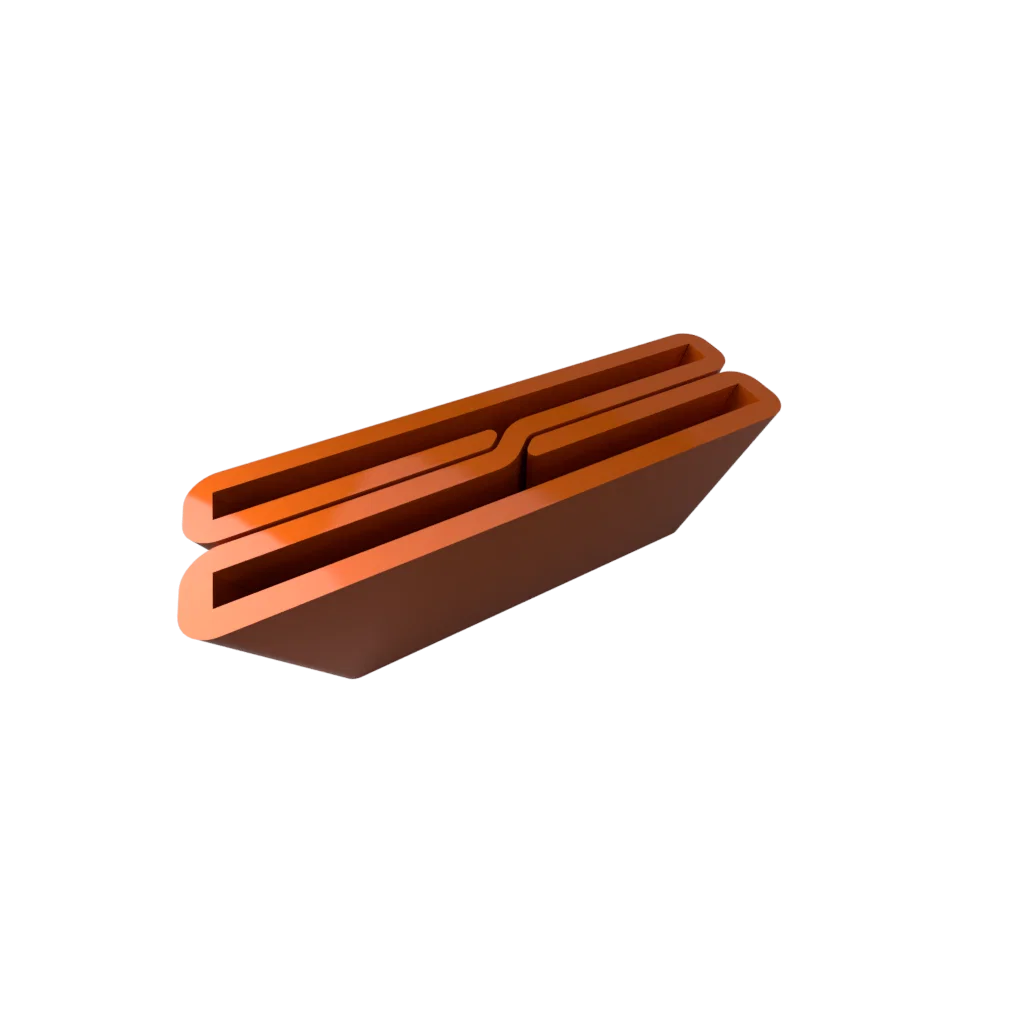

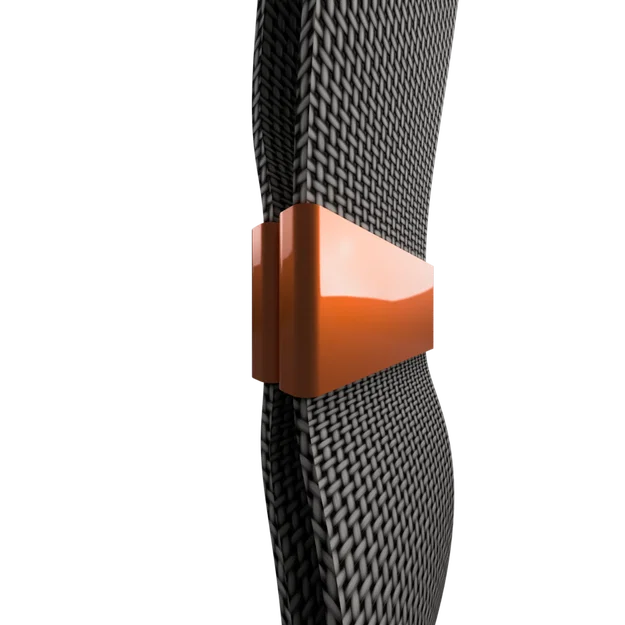

Clip này chủ yếu hướng tới kiểu dáng gọn, tối giản, vách mỏng. Nó hoạt động ổn với dây đeo mỏng và không quá to. Mình đã test thành công với dây rộng tới 25 mm, nhưng chưa chắc sẽ ra sao với dây lớn hơn hoặc nặng hơn.

Nếu bạn chưa rõ cách dùng clip này, vui lòng đọc phần Lắp đặt & Tháo ra bên dưới.

Nếu bạn cần loại kẹp chắc hơn thì có thể tham khảo thiết kế khác này.

In 3D

Clip được thiết kế để in bằng tính năng spiral vase mode. Vách dày 0.88 mm sẽ cho đúng 2 đường perimeter đặt sát nhau (2 juxtaposed lines) với nozzle 0.4 mm và layer height 0.1 mm. Spiral vase mode kết hợp layer 0.1 mm sẽ cho bề mặt đẹp, không có seam. Bạn có thể dùng file in sẵn (3MF và Gcode cho Prusa Mini), đồng thời mình cũng cung cấp thiết kế dạng parametric để bạn tùy biến.

File in sẵn

Các mẫu in sẵn dưới đây đã được cung cấp. Nếu cần thiết kế tùy chỉnh thì xem phần Thiết kế parametric. Có file 3MF và cũng có Gcode cho cả Prusament PETG và PLA.

Strap Width

Strap Thickness

Clip Lenght

18 mm

1 mm

8 mm

20 mm

1 mm

10 mm

22 mm

1 mm

10 mm

24 mm

1 mm

10 mm

26 mm

1 mm

12 mm

Thiết kế parametric

Mình cung cấp thiết kế parametric ở định dạng Autodesk 360 Fusion để bạn in clip theo kích thước riêng. Bạn có thể tùy chỉnh dễ dàng bằng cách chỉnh các design parameters. Các tham số bạn có thể chỉnh như sau.

Tham số chính

Parameter Name

Default

Description

StrapWidth

20 mm

Đây là bề rộng dây đeo mà clip được thiết kế để vừa. Hệ thống sẽ tự cộng thêm khoảng hở dung sai (xem giá trị ToleranceGap).

StrapThickness

1 mm

Đây là bề dày dây đeo mà clip được thiết kế để vừa. Hệ thống sẽ tự cộng thêm khoảng hở dung sai (xem giá trị ToleranceGap).

ClipLenght

10 mm

Đây đơn giản là chiều dài/kích thước clip. Chỉnh theo nhu cầu.

Tham số bổ sung

Parameter Name

Default

Description

WallThickness

0.88 mm

0.88 được thiết kế để ra đúng 2 đường perimeter đặt sát nhau với nozzle 0.4 mm, layer height 0.1 mm khi dùng PrusaSlicer

ToleranceGap

0.2 mm

Đây là khe hở giữa mỗi nếp gập; 0.2 cho khe rất mỏng. Giá trị này có thể chỉnh tùy theo dung sai của máy in

Vật liệu

Khuyến nghị in bằng PETG, nhưng PLA cũng dùng được. Mình đã test thành công với Prusament PETG và PLA.

Thiết lập in khuyến nghị cho PrusaSlicer

• Dùng preset mặc định 0.10mm DETAIL.
• Bật Spiral Vase mode.
  Tùy chọn này sẽ tự động chỉnh các thiết lập sau.
  • Perimeters = 1
  • Solid layers
    • Top = 0
  • Fill density = 0%
• Solid layers
  • Bottom = 1
• Skirt height = 1

Lắp đặt & Tháo ra

Việc tháo/lắp không dễ lắm nhưng đổi lại đảm bảo kẹp giữ rất chắc và hạn chế rơi/mất clip.

Lắp đặt

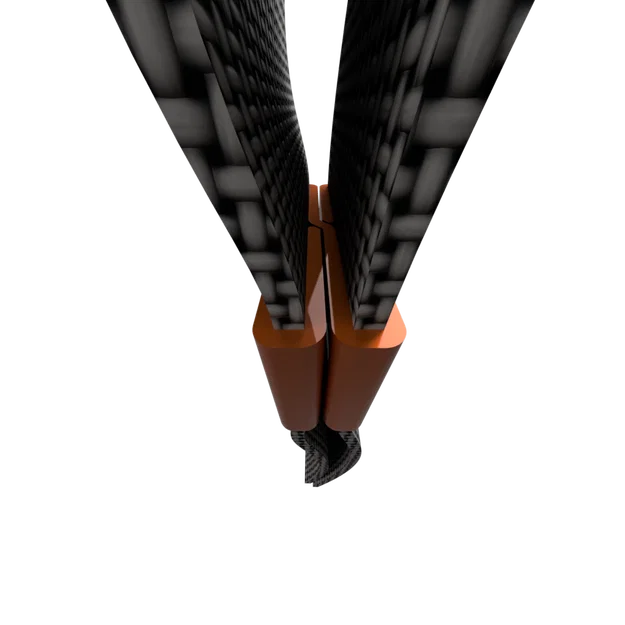

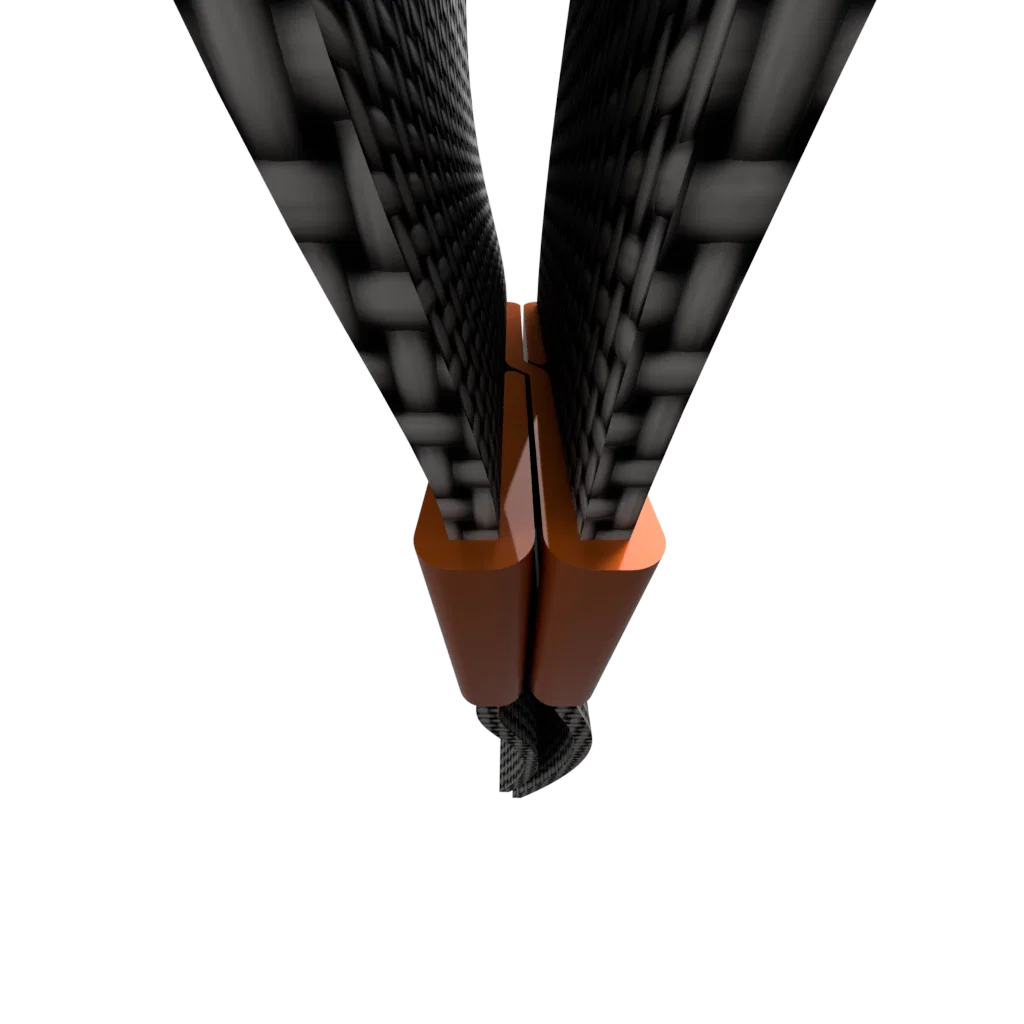

Khuyến nghị bắt đầu với dây cố định (fixed strap) trước, rồi làm tiếp với dây thòng xuống (dangling strap) theo cùng một quy trình.

1. Luồn dây cố định vào nửa chừng ở nếp gập thứ nhất của clip. Lúc này clip cần đặt theo hướng ngược lại.

2. Xoay dây cố định vào nếp gập thứ hai của clip. Lúc này clip sẽ về đúng hướng sử dụng, và các nếp gập phía đối diện sẽ hướng về phía dây thòng xuống.

   Bạn có thể dùng một dụng cụ mỏng để hỗ trợ xoay cho hết hành trình giữa nếp gập thứ nhất và thứ hai.
3. Luồn dây thòng xuống vào nửa chừng ở nếp gập thứ nhất. Dây cần đặt theo hướng ngược lại.

4. Xoay dây thòng xuống vào nếp gập thứ hai của clip. Lúc này clip và cả hai dây sẽ về đúng vị trí cuối cùng.

   Tương tự, bạn có thể dùng một dụng cụ mỏng để hỗ trợ xoay cho hết hành trình giữa nếp gập thứ nhất và thứ hai.

Tháo ra

Bạn làm ngược lại các bước lắp đặt để tháo clip. Việc tháo cũng không tiện lắm, nhưng mục đích là để tránh tự tuột ngoài ý muốn và làm rơi/mất clip.

Bắt đầu bằng cách gập dây thòng xuống từ nếp gập thứ hai về nếp gập thứ nhất rồi rút ra, sau đó làm tương tự với dây cố định.
