Trụ đỡ GPU điều chỉnh được (Adjustable GPU Support Column)

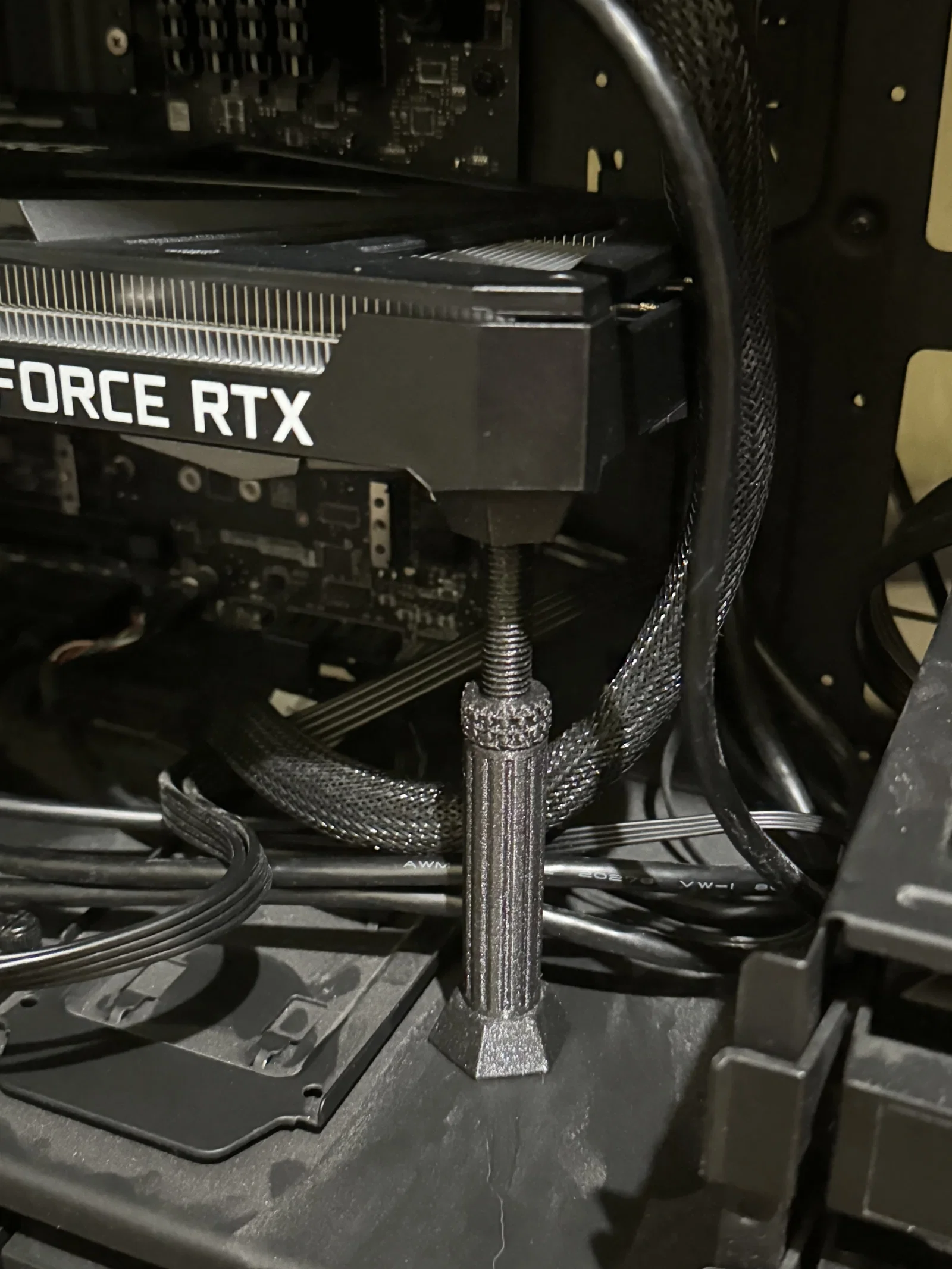

Đây là một trụ đỡ Graphics Card (GPU) có thể điều chỉnh.

Chiều cao có thể chỉnh từ 85mm (3.34") đến khoảng 133mm (5.23")

Nó gồm 5 phần:

• Đế dưới (Bottom Base Platform)
• Ống trụ ngoài (Outer Column Tube)
• Trụ trong có ren (Threaded Inner Column)
• Vòng khóa khía (Knurled Locking Ring)
• Đế trên (Top Base Platform)

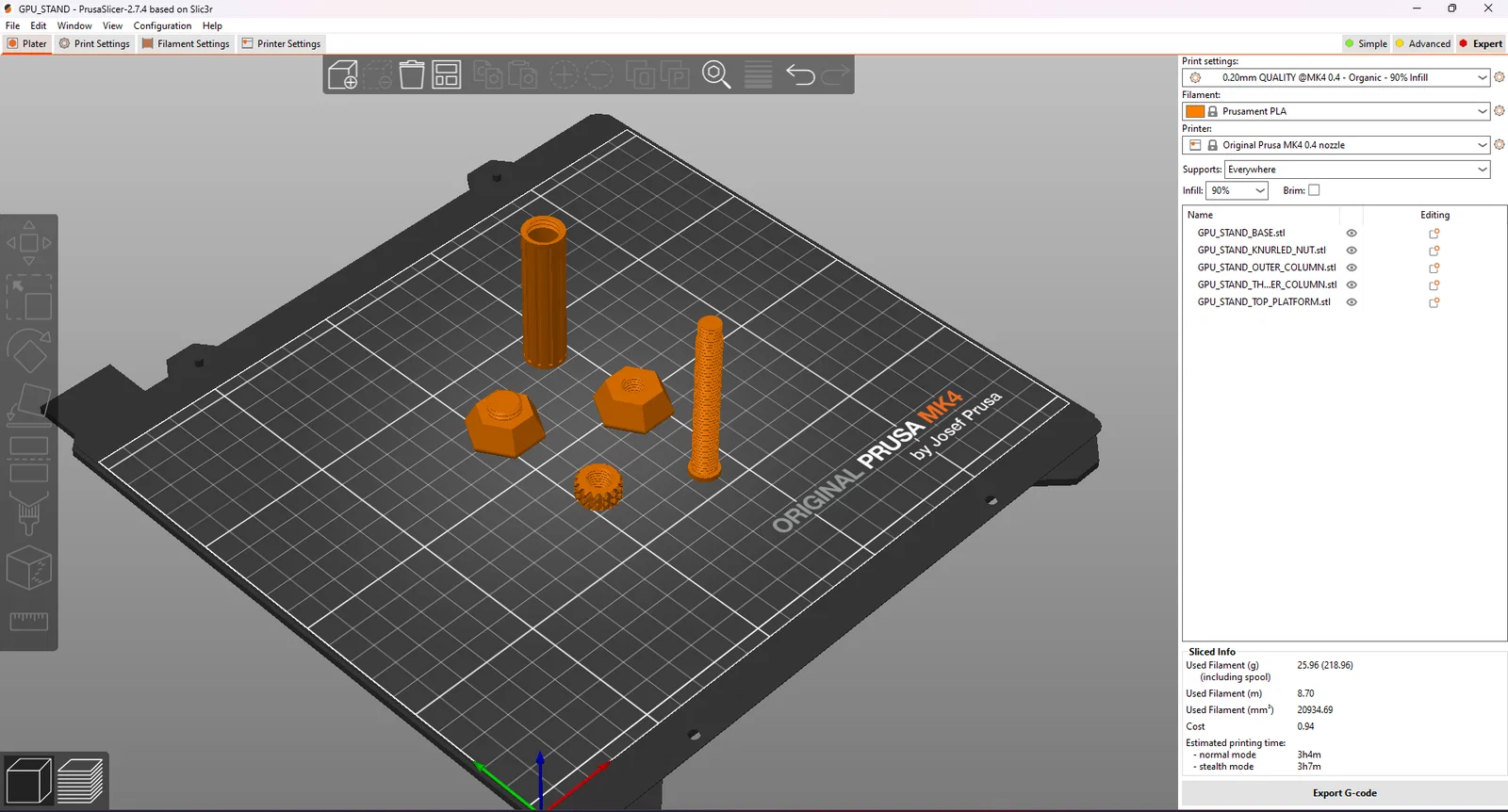

Mình in mẫu với organic support và infill 90%. Đây chỉ là gợi ý; bạn có thể in không cần support (chỉ cần brim) và infill 25–30% cũng có thể ổn. Phần sau mình có viết thêm về cách dùng support.

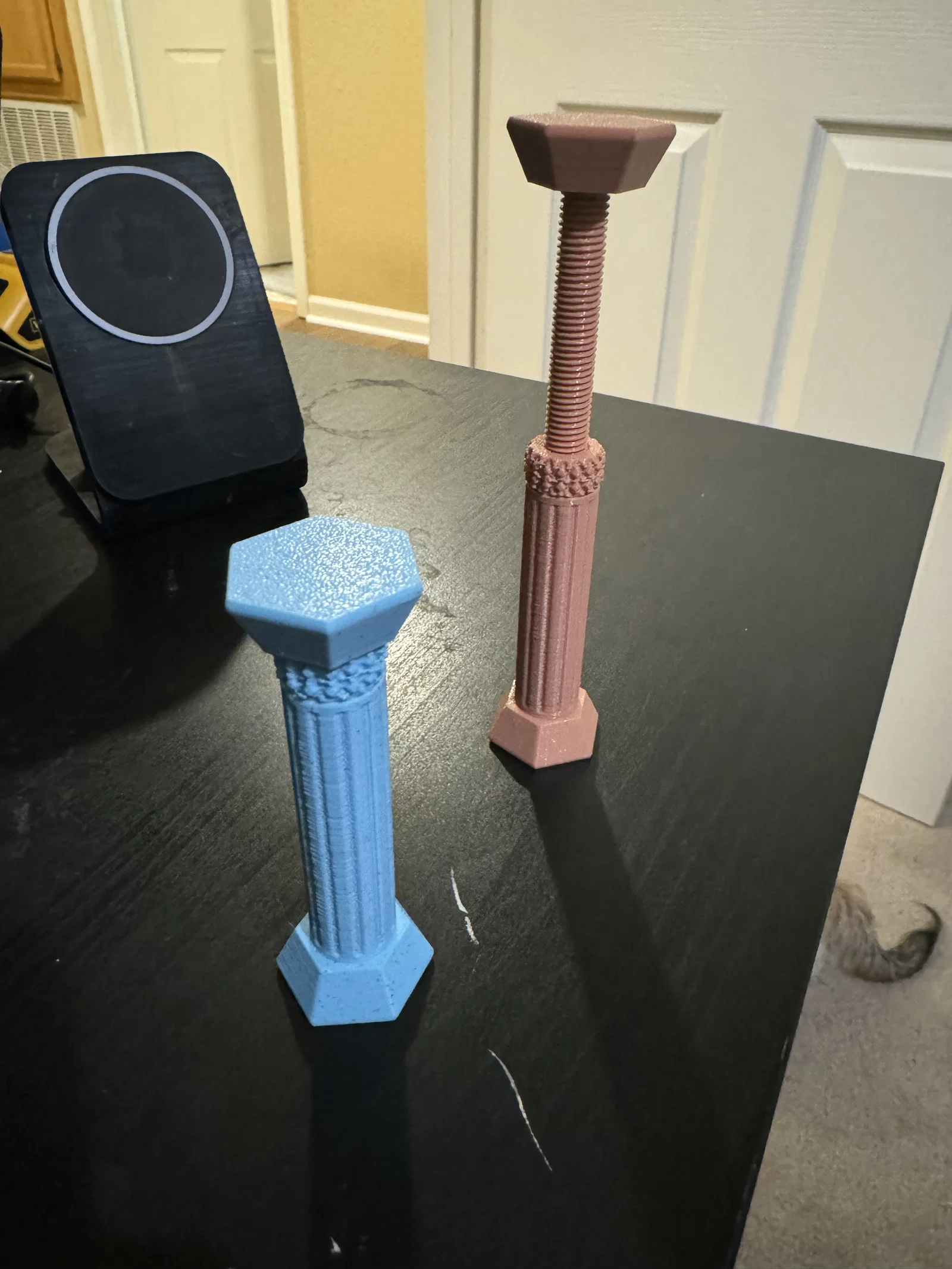

Mình chừa độ hở ren (clearance) phù hợp cho PETG (mẫu Terracotta trong hình) và PLA (mẫu màu xanh trong hình).

Các bước lắp ráp (sau khi in xong và dọn support):

1. Lật ngược Outer Column Tube và đưa Threaded Inner Column vào trong ống sao cho đầu của trụ trong ló ra ở lỗ ren nhỏ hơn của Outer Column Tube.
2. Nắm phần đầu của Threaded Inner Column và bắt đầu vặn phần ren chính đi xuyên qua miệng Outer Column Tube bằng cách xoay trụ trong ngược chiều kim đồng hồ (Counter-Clockwise).
   • LƯU Ý: khoảng 10mm đầu khi vào ren thường sẽ hơi khít/cứng. Lúc mới bắt đầu vặn, mình có phải dùng kềm nhẹ để kẹp cho chắc tay. Cảm giác khít này sẽ hết rất nhanh, và sau đoạn đầu thì các chi tiết sẽ vào ren/ăn khớp khá mượt.
3. Luồn Knurled Locking Ring vào phần Threaded Inner Column đang thò ra và vặn nó vào trụ trong bằng cách xoay theo chiều kim đồng hồ (Clockwise). Bạn có thể cần giữ trụ trong đứng yên trong lúc vặn vòng khóa xuống cho tới sát mặt trên của Outer Column Tube.
4. Vặn Bottom Base Platform vào phía dưới (miệng lớn hơn) của Outer Column Tube bằng cách đặt vào và xoay theo chiều kim đồng hồ (Clockwise).
5. Cuối cùng, vặn Top Base Platform vào đầu của Threaded Inner Column bằng cách đặt vào và xoay ngược chiều kim đồng hồ (Counter-Clockwise).
   • LƯU Ý: phần ren nhỏ ở phía trên của Threaded Inner Column là ren trái (Left-Handed Threads). Mình thấy việc dùng ren ngược cho đế trên giúp chỉnh chiều cao trụ dễ hơn. Khi xoay trụ trong ngược chiều kim đồng hồ (để tăng chiều cao) bằng cách xoay luôn đế trên đã gắn, cảm giác rất “thuận tay”, và nhờ ren ngược nên đế trên không bị tự lỏng ra.

Khi đã chỉnh trụ đỡ đúng chiều cao bạn muốn dùng, hãy vặn Knurled Locking Ring xuống dưới cho sát/khít với mặt trên của Outer Column Tube. Việc này giúp trụ không bị tụt chiều cao theo thời gian.

Trước giờ mình hay dùng SketchUp Pro để làm model. Gần đây mình bắt đầu học Fusion, và đây là mẫu đầu tiên mình publish khi dùng bộ công cụ mới này. Sau khi xem vài tutorial, mình thấy Fusion khá trực quan. Việc tạo và chỉnh ren dễ hơn nhiều trong Fusion, nên mình có thể test print và tinh chỉnh thiết kế. Mình nghĩ bạn sẽ thấy các phần có ren ăn khớp rất ổn, không bị kẹt nhiều hay bị rơ.

Về việc dùng support:

• Vì support nằm ở các phần có ren nên đa phần support sẽ “vặn ra” được sau khi in. Với Threaded Inner Column, mình bẻ phần support quanh đầu tip để lộ model cho dễ thao tác. Mình nắm phần trên của trụ trong và xoay theo chiều kim đồng hồ (Clockwise). Như vậy model sẽ từ từ đi ra khỏi phần support ở đáy. Sau đó mình nắm phần đáy của model và tiếp tục “vặn” nó ra khỏi support đã in. Làm khá đã tay.
• Support in bên trong Outer Column Tube đa phần sẽ rớt ra phía đáy khi bạn dùng dụng cụ đẩy từ phía trên xuống. Tuy nhiên phần ngọn của support tree hay bị kẹt trong ống và cần gắp bằng kềm. Cách làm dễ là dùng lục giác Allen hoặc tua vít ấn support xuống về phía đáy, rồi dùng kềm kẹp phần thò ra ở đáy để kéo ra.
• Support của Top Base Platform có thể vặn ra, nhưng vì khoang hơi nhỏ nên mình thấy dùng nhíp (mở nhíp cho bám vào support) rồi xoay để lấy ra là cách dễ nhất.
• Knurled Locking Ring thường bung ra khỏi support ngoài, còn phần support bên trong đa số sẽ tự rơi ra; nếu chưa rơi thì xoay nhẹ một cái là ra.
• Cuối cùng, Bottom Base Platform không có support bên trong, nên bạn chỉ cần cẩn thận gõ/khều các nốt support bám trên ren bằng đầu kềm hoặc nhíp.

Mình có thử in một bản revision trước đó không dùng support và thấy vẫn ra ổn, chỉ cần brim để đỡ cho cột đứng. Nhưng vì là bản cũ nên độ hở ren lúc đó chưa chuẩn. Mình đoán bản này in không support cũng được, nhưng mình chưa thử.

Mình dùng infill 90% vì có lần mình siết Top Base Platform mạnh quá nên làm gãy phần ren trên của Threaded Inner Column. Mình hay bị siết quá tay. Bạn có thể thử in trụ theo phương ngang (horizontal) với infill thấp hơn để tăng độ bền, nhưng phần ren có thể cần vệ sinh/dọn lại sau khi in.

Chúc bạn in vui vẻ!
