Giá đỡ cuộn filament thay thế cho máy in Elegoo Neptune 3 Pro/Plus/Max

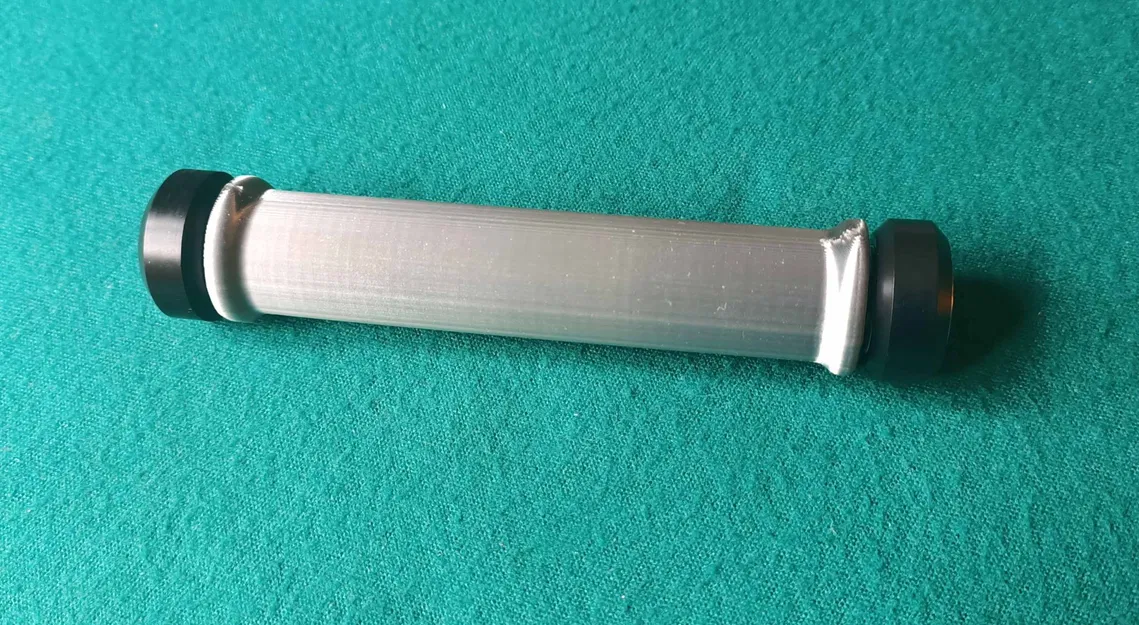

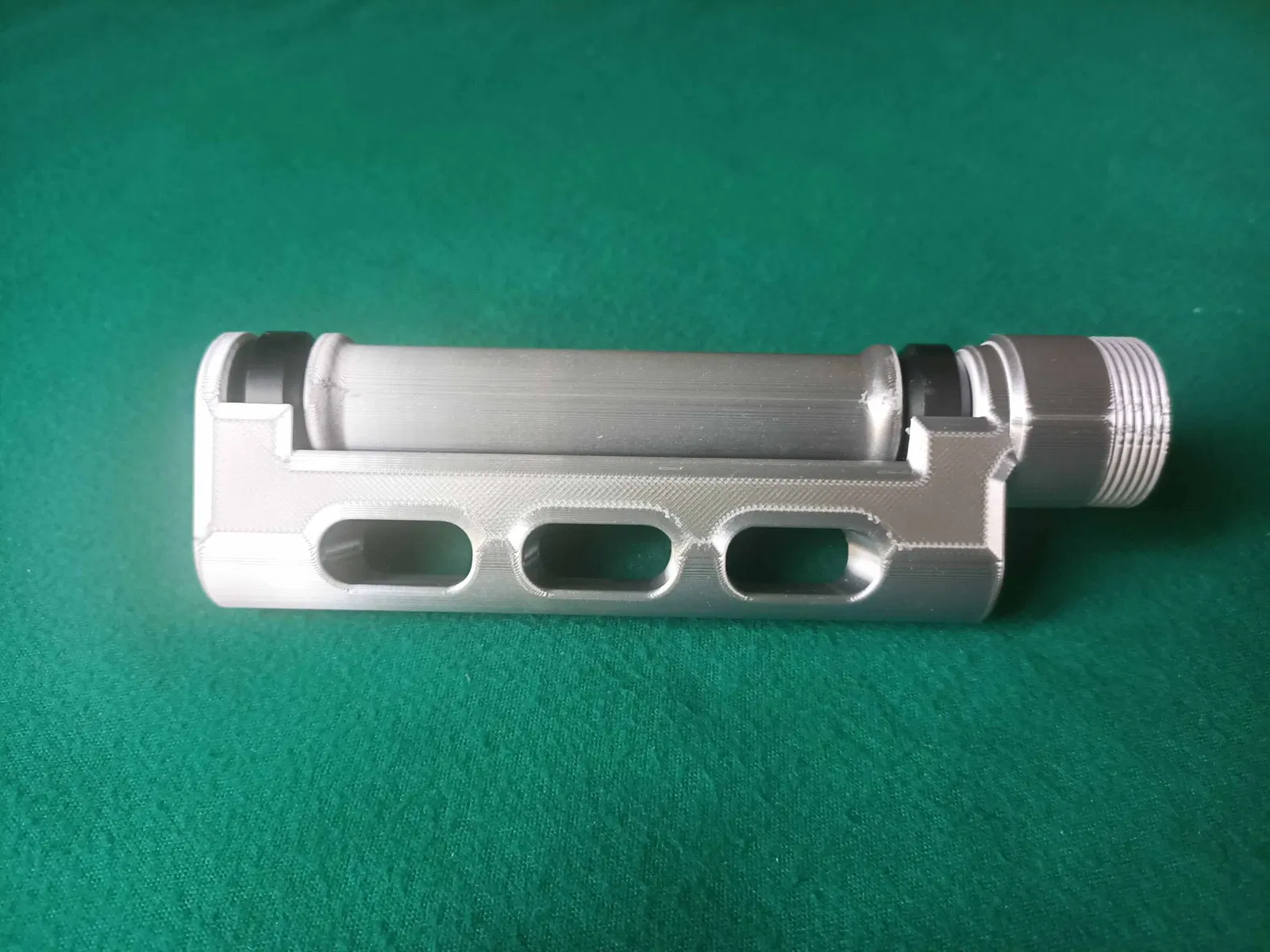

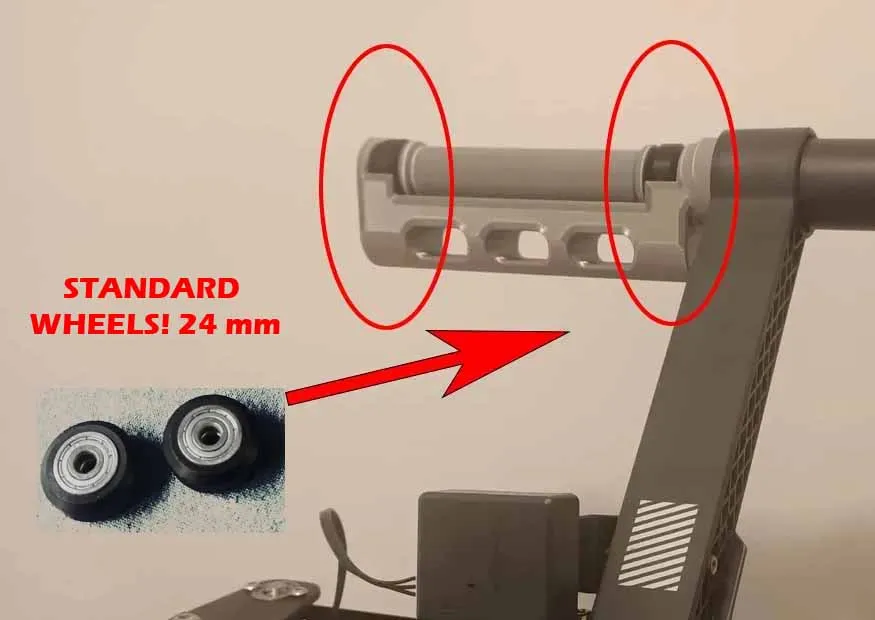

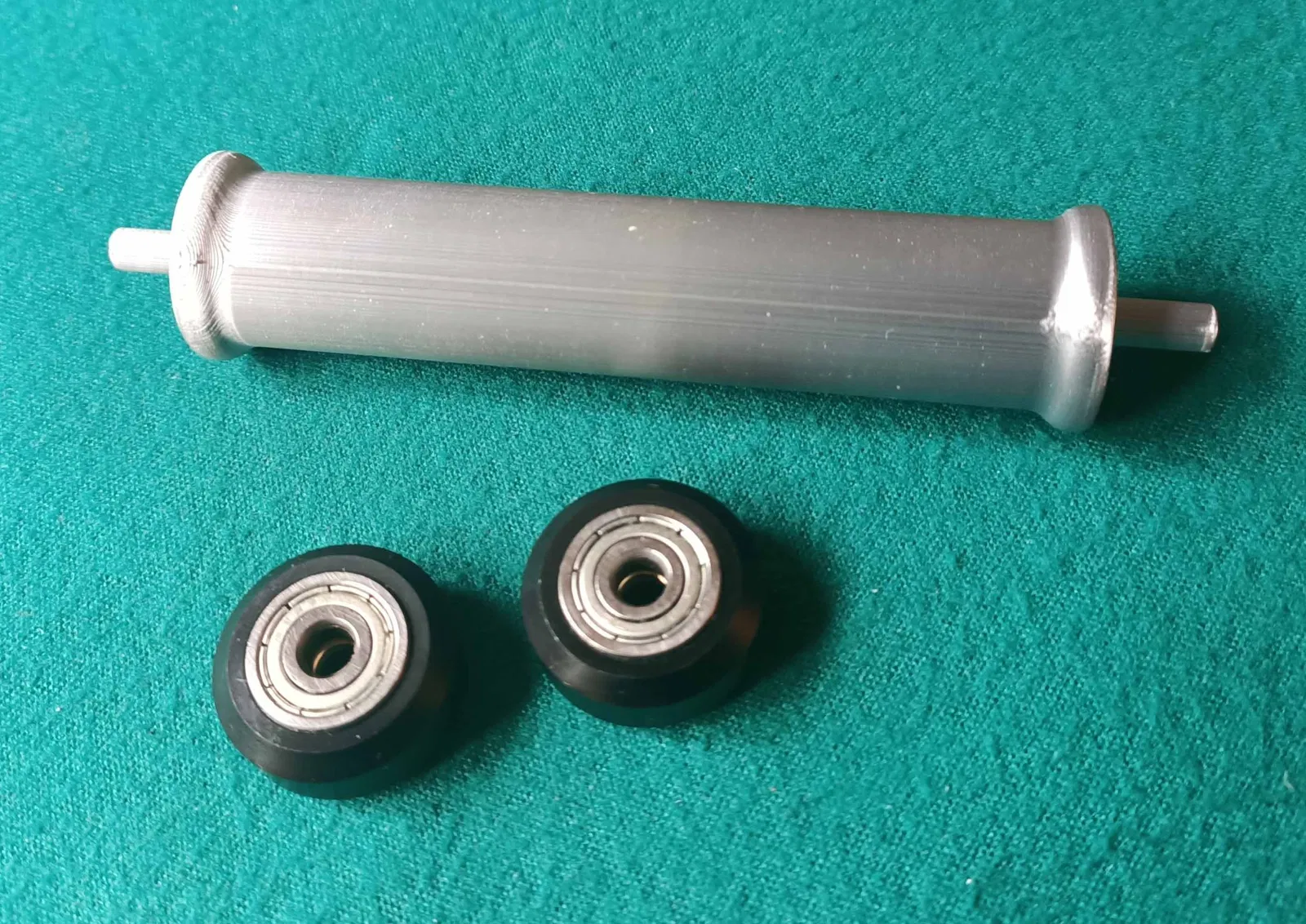

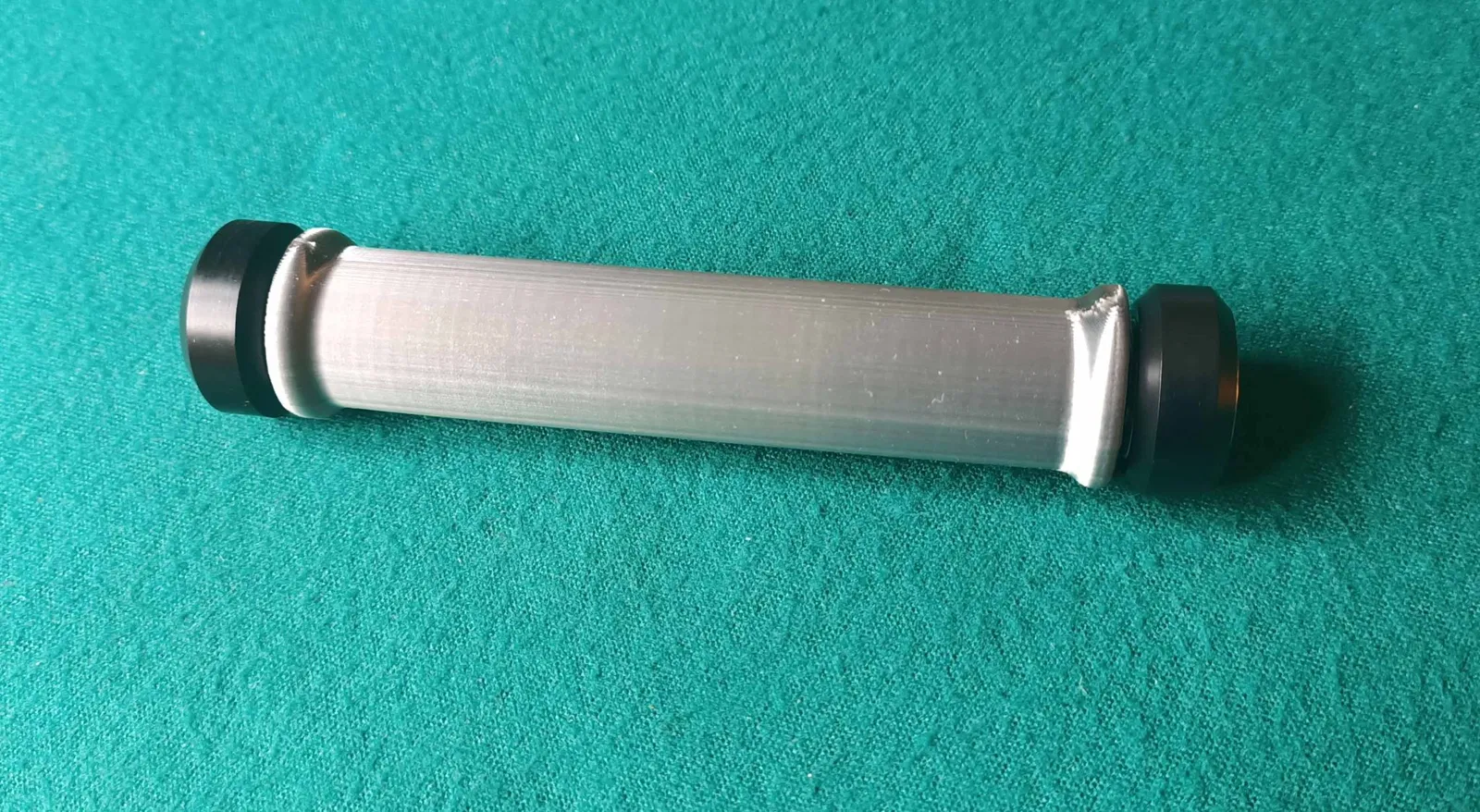

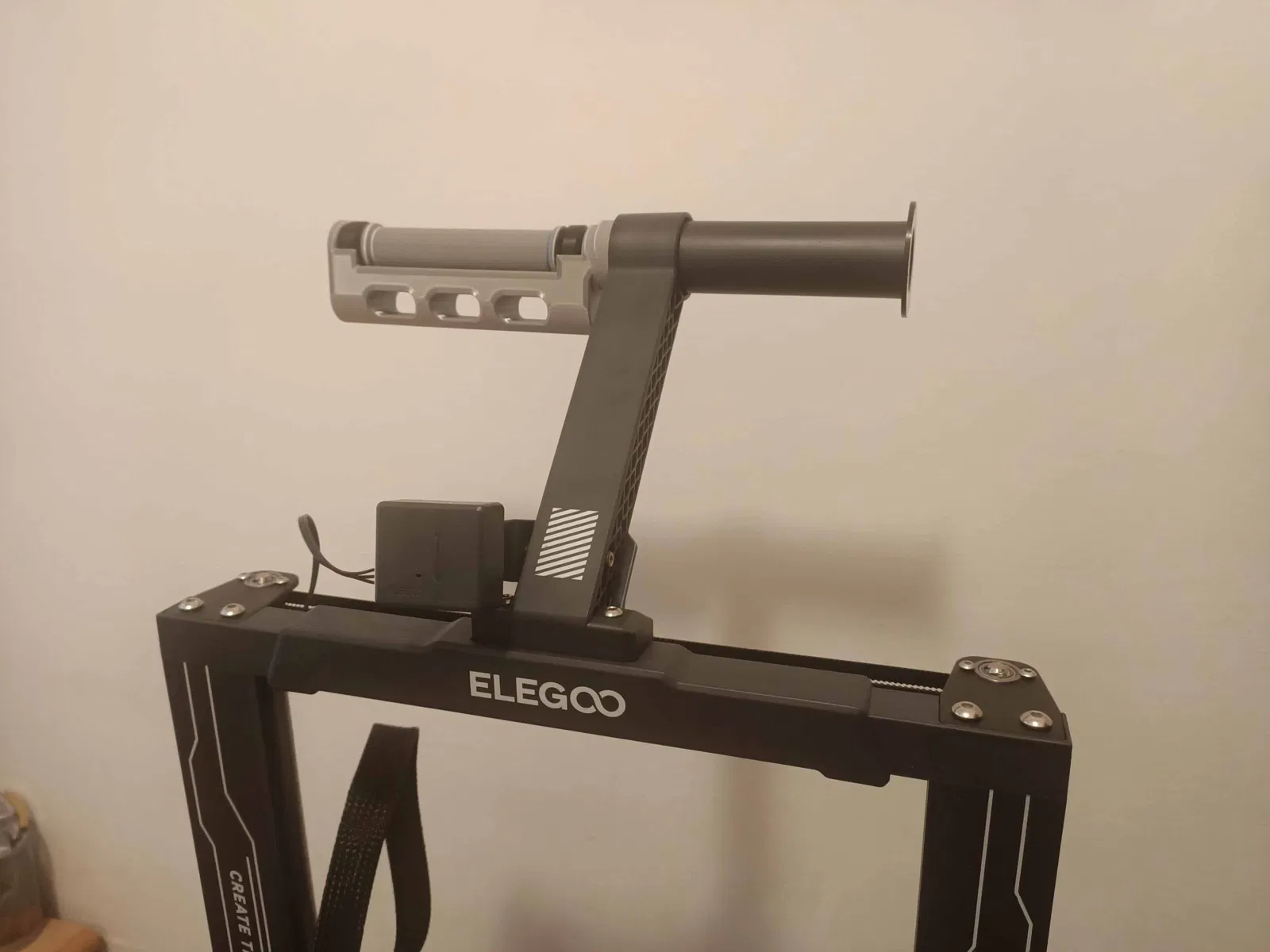

Để giảm ma sát kéo của sợi filament có thể gây ra sự không ổn định trong in 3D, đặc biệt là đối với những máy in có cuộn filament trên thanh ngang phía trên, tôi đã nghĩ đến việc thay thế giá đỡ cuộn mặc định của chiếc Eleggo Neptune 3 PRO của mình bằng một cái khác được trang bị vòng bi. Trên Tinghiverse và F3D có nhiều đề xuất nhưng cái mà tôi thấy thú vị nhất là mẫu được tạo ra bởi HugoG (https://www.thingiverse.com/thing:3020026) và (https://www.f3d.vn/3d-model/156751-gia-do-cuon-soi-filler-co-the-tuy-chinh). Tuy nhiên, vì tôi không có sẵn vòng bi model 608, cũng như tận dụng sự cung cấp tốt bụng của HugoG về các tệp step (mà tôi xin chân thành cảm ơn tác giả một lần nữa), tôi đã dễ dàng remix dự án của HugoG trong Fusion 360 để thay thế các vòng bi 608 bằng một loại mà chắc chắn không thiếu trong các hộ gia đình của những người có máy in 3D và, chính xác hơn, là các con lăn dự phòng để trượt các trục trên các thanh nhôm của cấu trúc máy in. Remix mà tôi đề xuất, do đó, xem xét việc thay thế các vòng bi và điều chỉnh phần gắn vào giá đỡ Elegoo, được làm bằng ren mét M30x1.5x9mm. Để tôn vinh HugoG, tôi không thể không công bố các bản vẽ của mình dưới dạng tệp step và Fusion 360 cũng như các tệp STL, nhằm phục vụ cho những ai muốn thực hiện các thay đổi cần thiết khác cho cấu hình riêng của họ. Để đảm bảo khả năng chịu tải cần thiết, tôi khuyên bạn nên in hai mẫu với các hỗ trợ cần thiết, số lượng tường bên ngoài tăng lên so với tiêu chuẩn và với độ đặc đầy đủ thích hợp (tôi đã sử dụng 6 tường bên ngoài và 20% độ đặc), đặt chúng trên mặt bàn theo hướng được minh họa trong các bức ảnh đính kèm. In theo hướng "tự nhiên" sẽ gây ra các ứng suất tách lớp của các lớp chịu tải nặng. Nếu bạn gặp vấn đề về hình trụ của thân hình trụ, một khi đã in xong, tôi đề nghị chỉ in lại phần này, cẩn thận sắp xếp nó với trục thẳng đứng, vuông góc với mặt phẳng in, giống như một cái tháp lớn! Nó có thể có vẻ như là một cách sắp xếp điên rồ và vô lý nhưng kết quả rất xuất sắc về mặt độ trơn tru khi cuộn. Rõ ràng, các hỗ trợ cần thiết phải được cung cấp để hỗ trợ các phần của mô hình có đầu nhô ra.
