Cabin/Body Mercedes UNIMOG U5023 (RC CAR/RC TRUCK) tỉ lệ 1/10

18 tháng 6, 2024

Mình đã thêm một main cabin dạng hở phía sau và kèm một file STEP của phần này để bạn thiết kế double cabin cho dễ hơn. Phần mới thêm này nên bắt vào phía trước bằng 4 vít M3. Nếu dùng chassis của mình thì nhớ canh khoảng hở (clearance) phía dưới hàng ghế sau.

----------------------------------------

Đây là phần cabin cho dự án UNIMOG RC của mình. Nó đi chung với bộ chassis tương ứng bạn có thể tìm ở đây.

Để gắn lên chassis, bạn sẽ cần 4 cái bracket mình cung cấp trong bộ này (không nằm trong các file của chassis).

Các file được chia theo 3 màu (Đỏ = màu thân vỏ, Xám = logo + bracket, Đen = ghế, gương, vè, v.v.). Chữ U5023 được in 2 màu: phần nền là Đỏ và chữ/số là Xám.

Dĩ nhiên bạn có thể chọn màu khác, nhưng cách này giúp sắp xếp file in cho gọn.

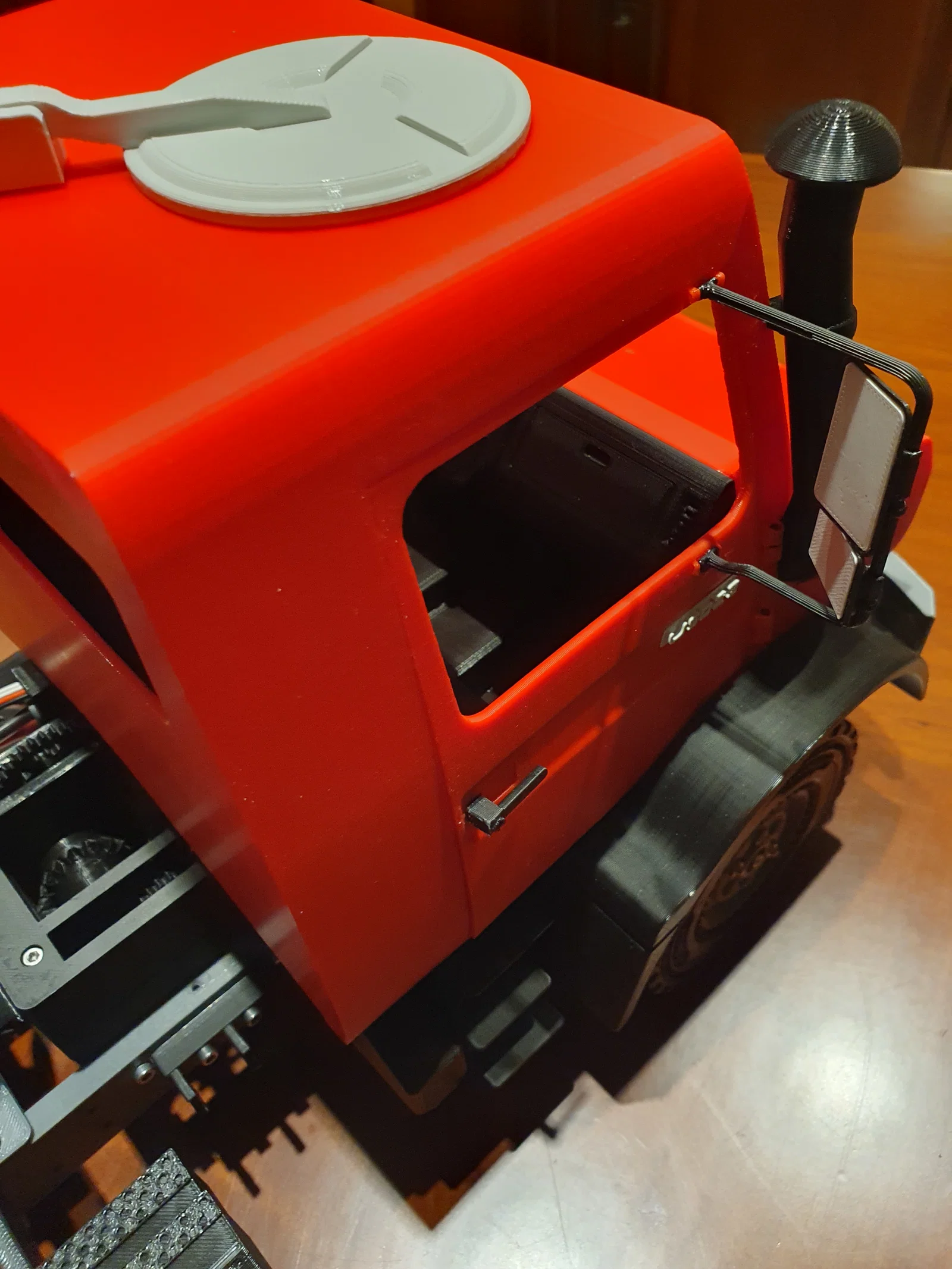

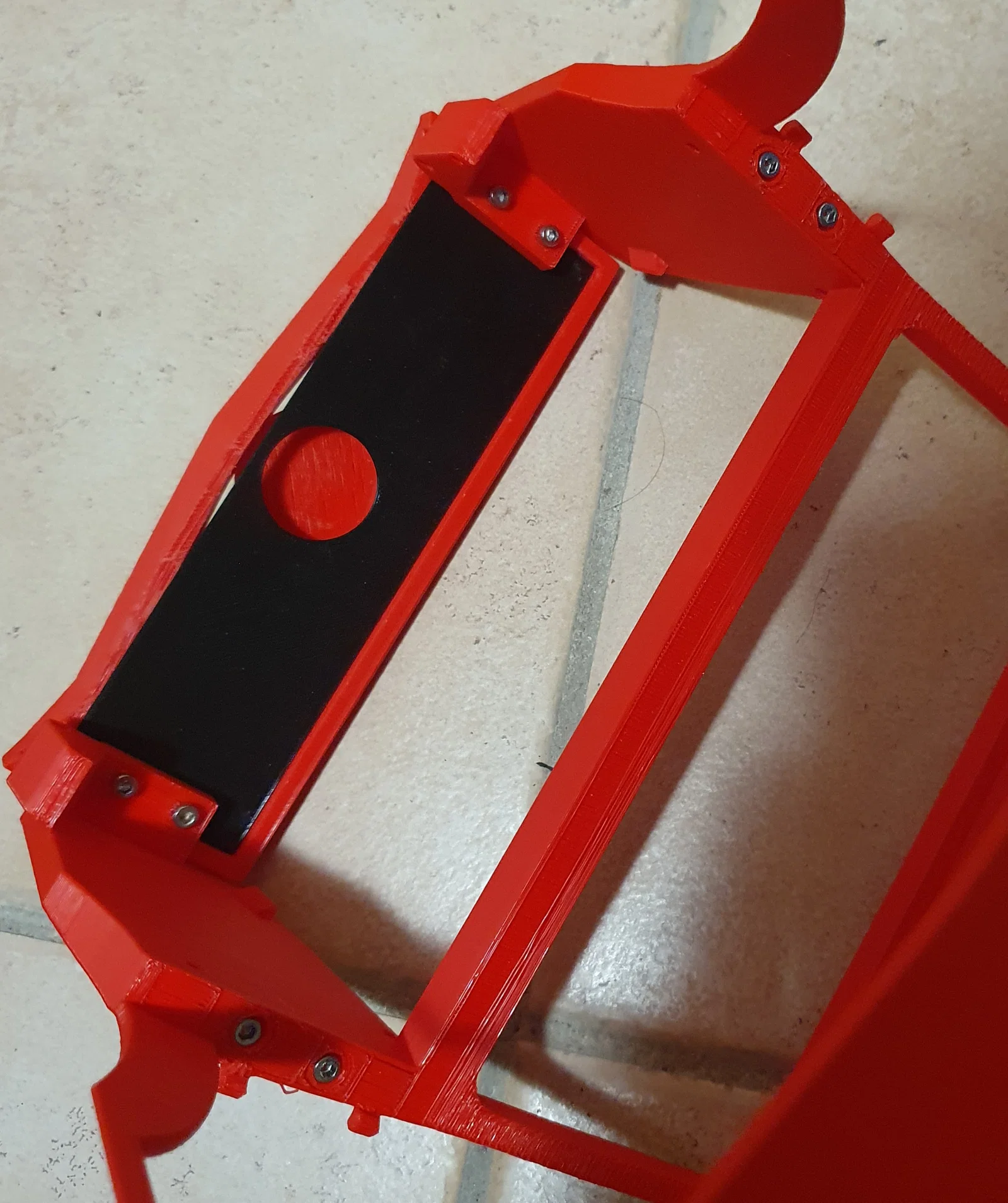

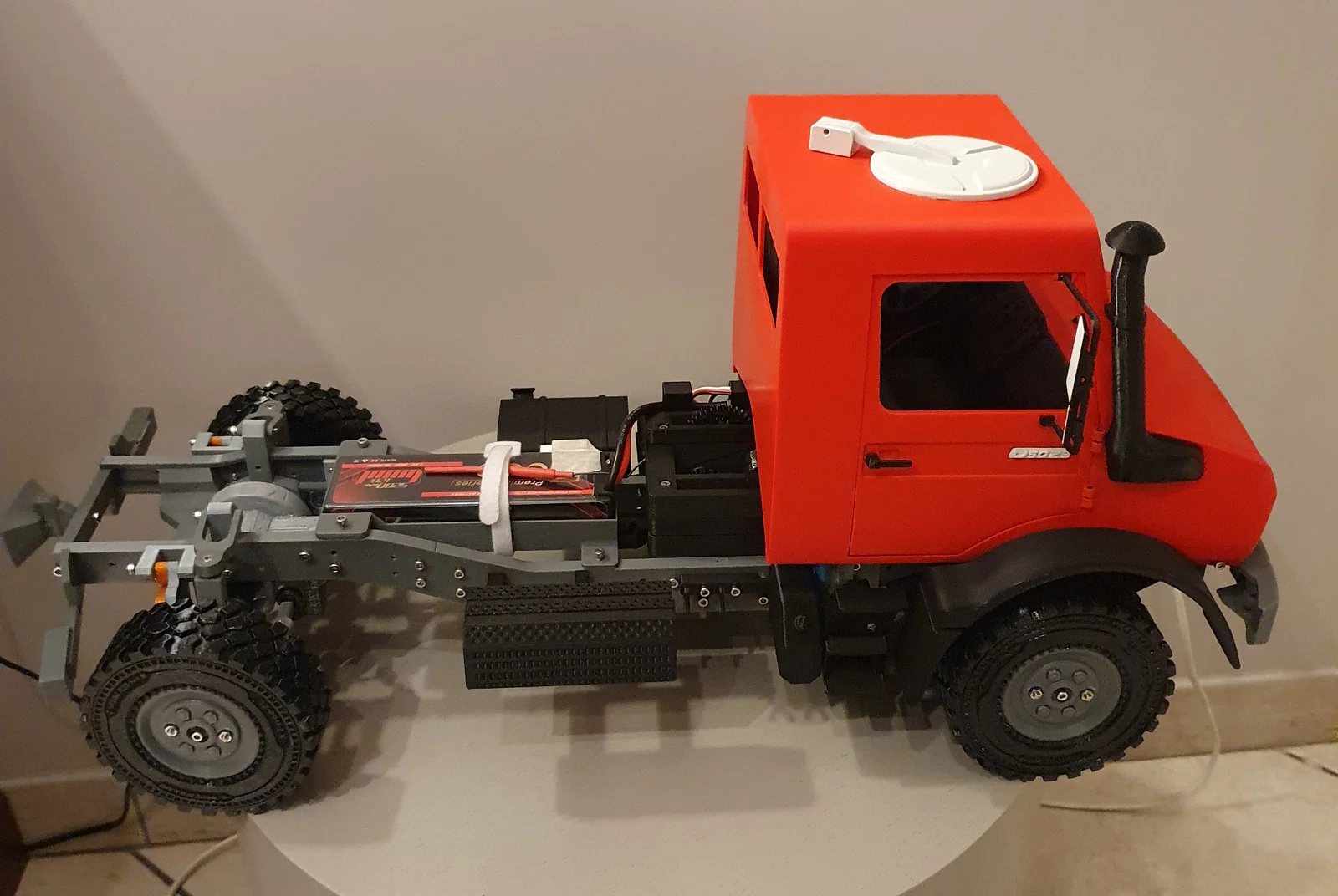

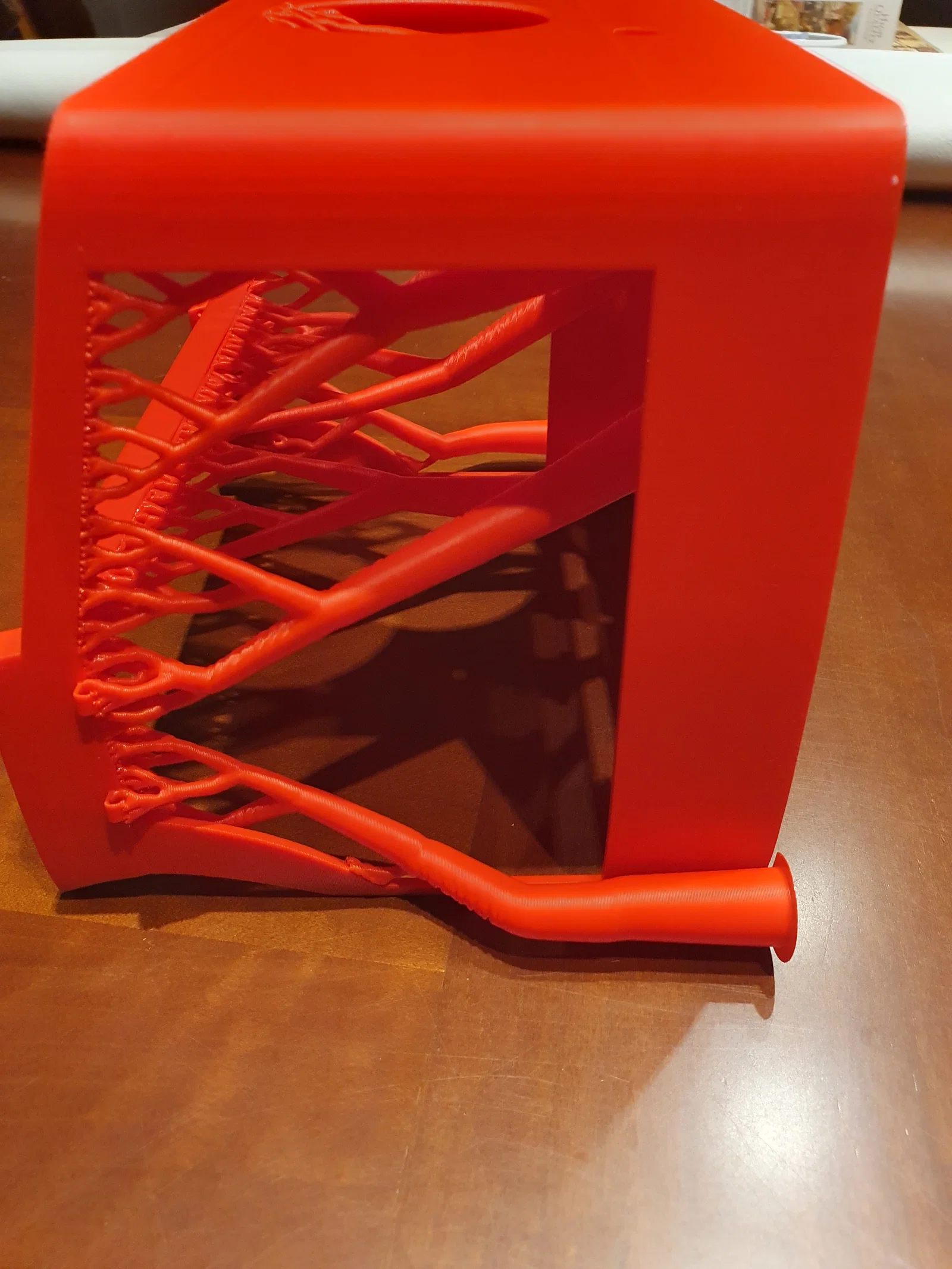

Cabin được tách thành 3 phần vì nó quá lớn để in một lần. Hai phần phía trước được bắt vào phần chính bằng 2 vít M3 mỗi bên. Cái hatch được gắn vào bản lề xoay (swivel) bằng 1 vít M3, và swivel được cố định lên nóc cabin bằng một vít M3 khác. Bạn sẽ có thể “mở” hatch và đặt nó về phía bên trái của cabin.

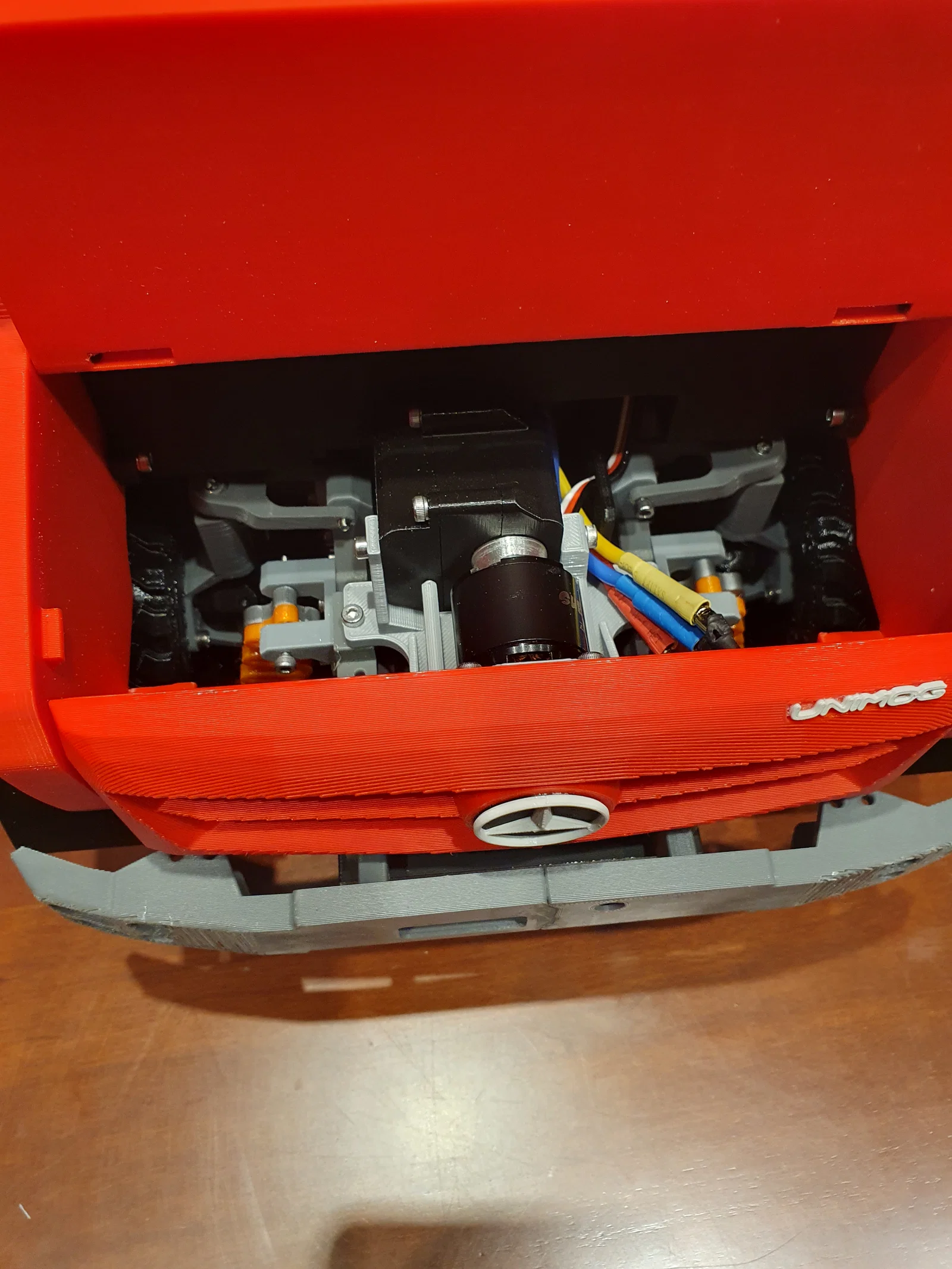

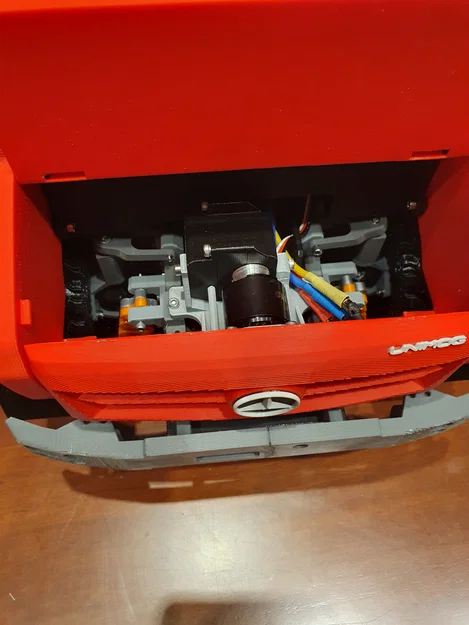

Nắp capo (hood) có 2 chốt (pin) hoạt động như bản lề để cũng có thể mở được. Bạn cần luồn các pin từ phía nắp capo vào cho tới khi chúng vào đúng lỗ tương ứng trên cabin.

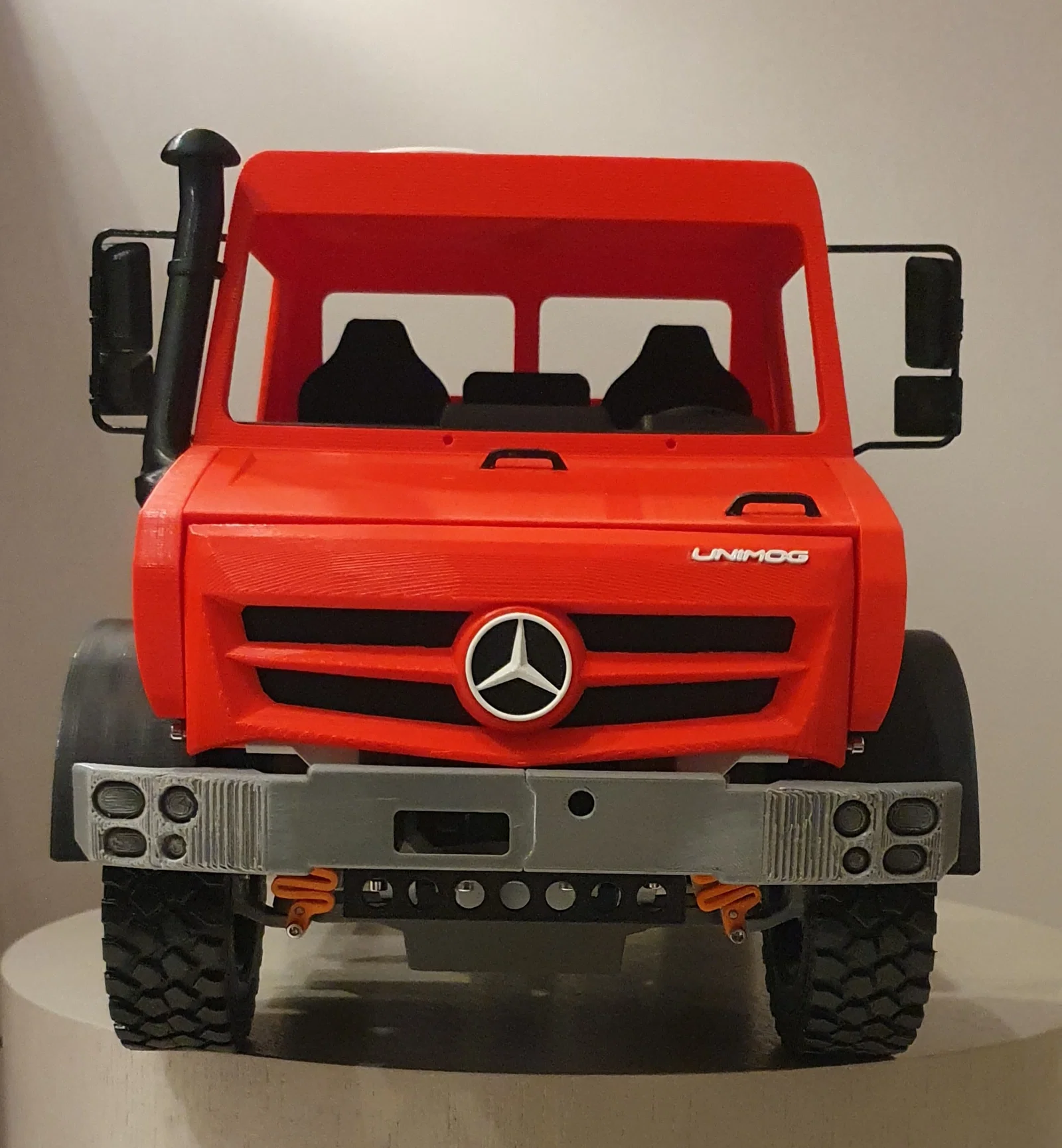

Gắn mặt ca-lăng trước (front grill): Với logo Mercedes, hãy dán phần nền tròn màu đen vào miếng tròn ở giữa trước, rồi dán logo lên trên. Đồng thời ở mặt sau của grill bạn cũng cần dán phần nền của grill. Sau đó bắt grill vào cabin bằng ít nhất 2 vít M3 ngắn (4 vít nếu bạn dư).

Tiếp theo bạn có thể dán logo Unimog lên grill.

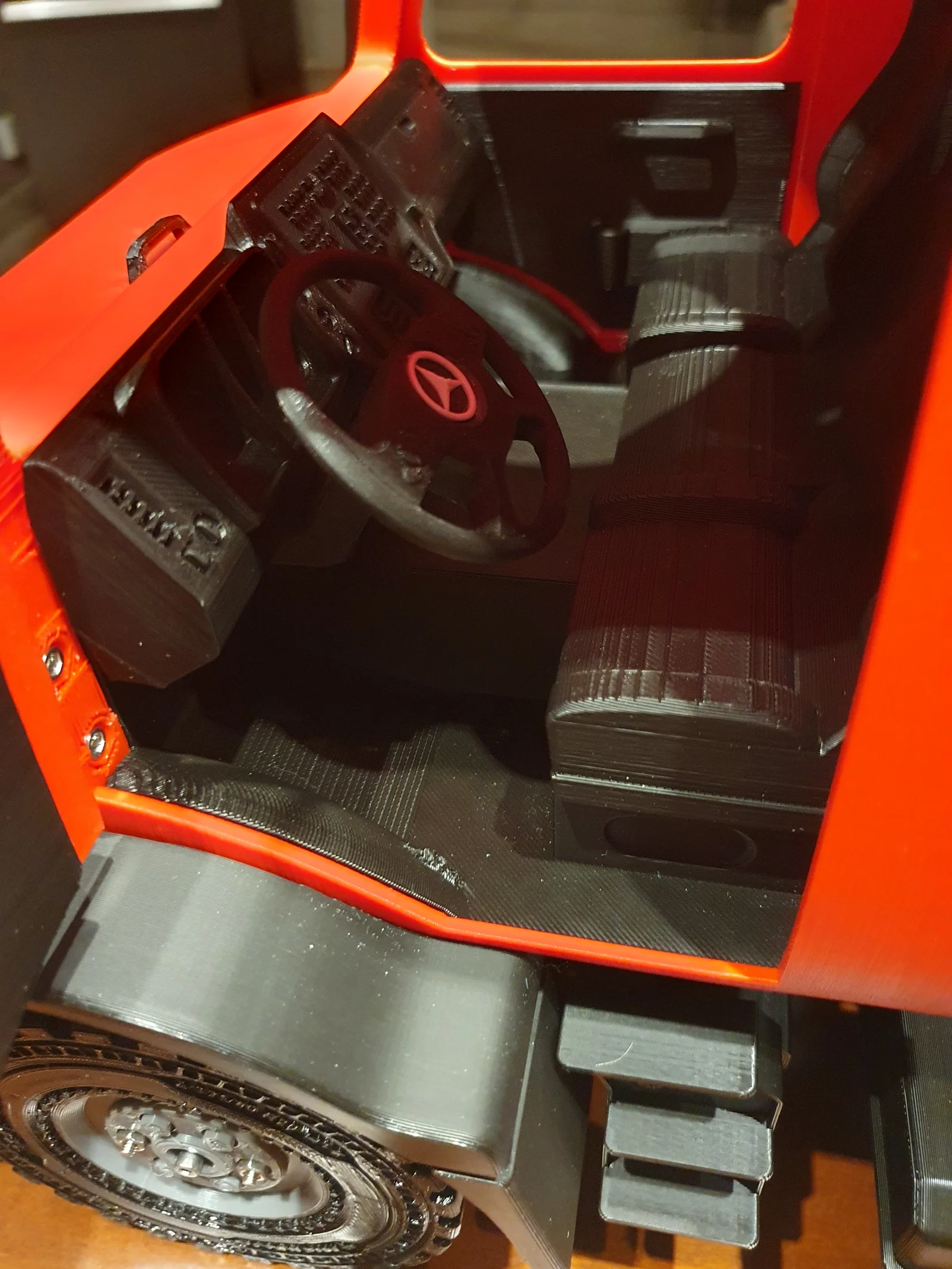

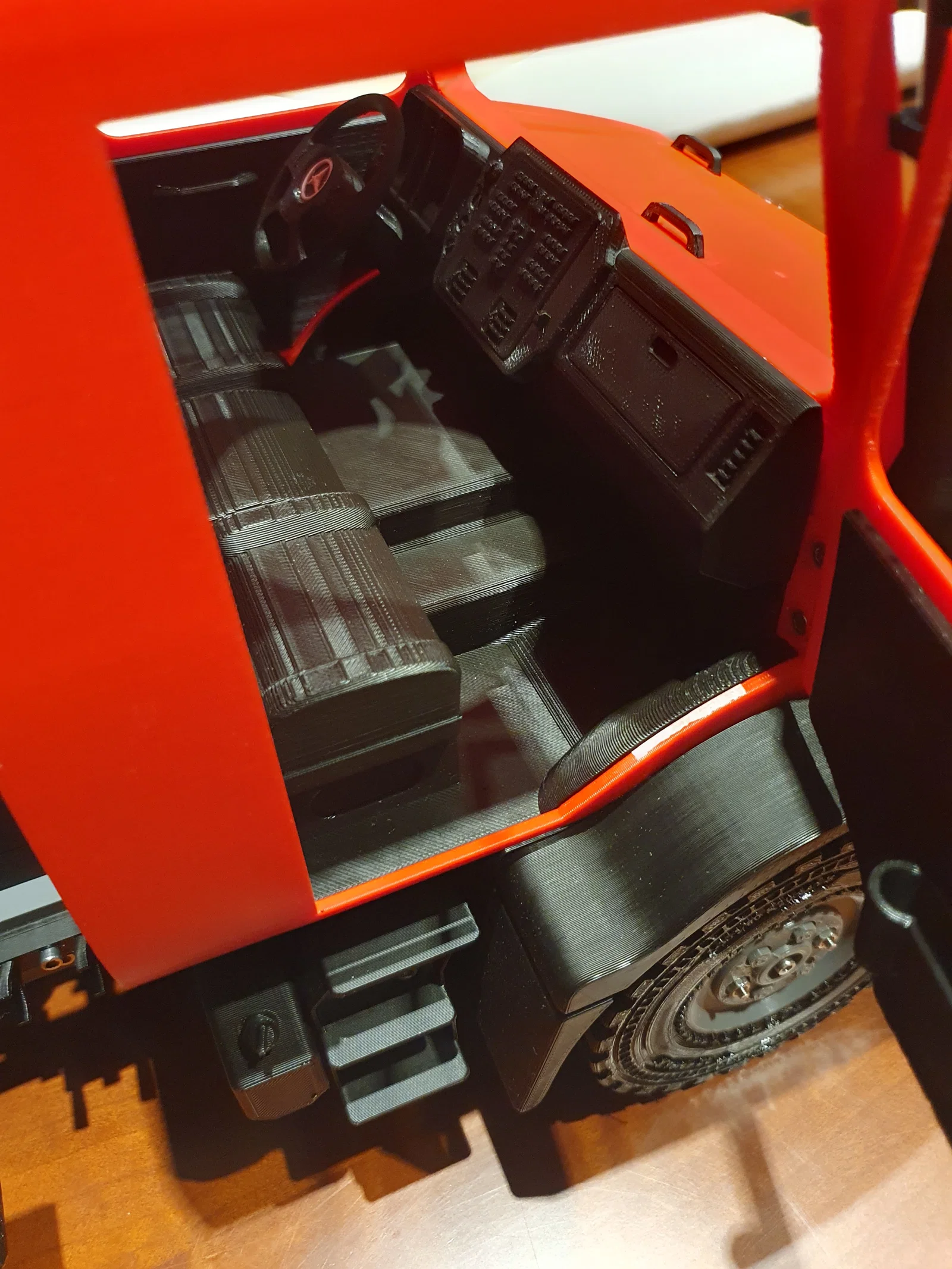

Bảng táp-lô (dashboard) được bắt lên phần “floor” (phần này gồm cả ghế) bằng 2 vít M3.

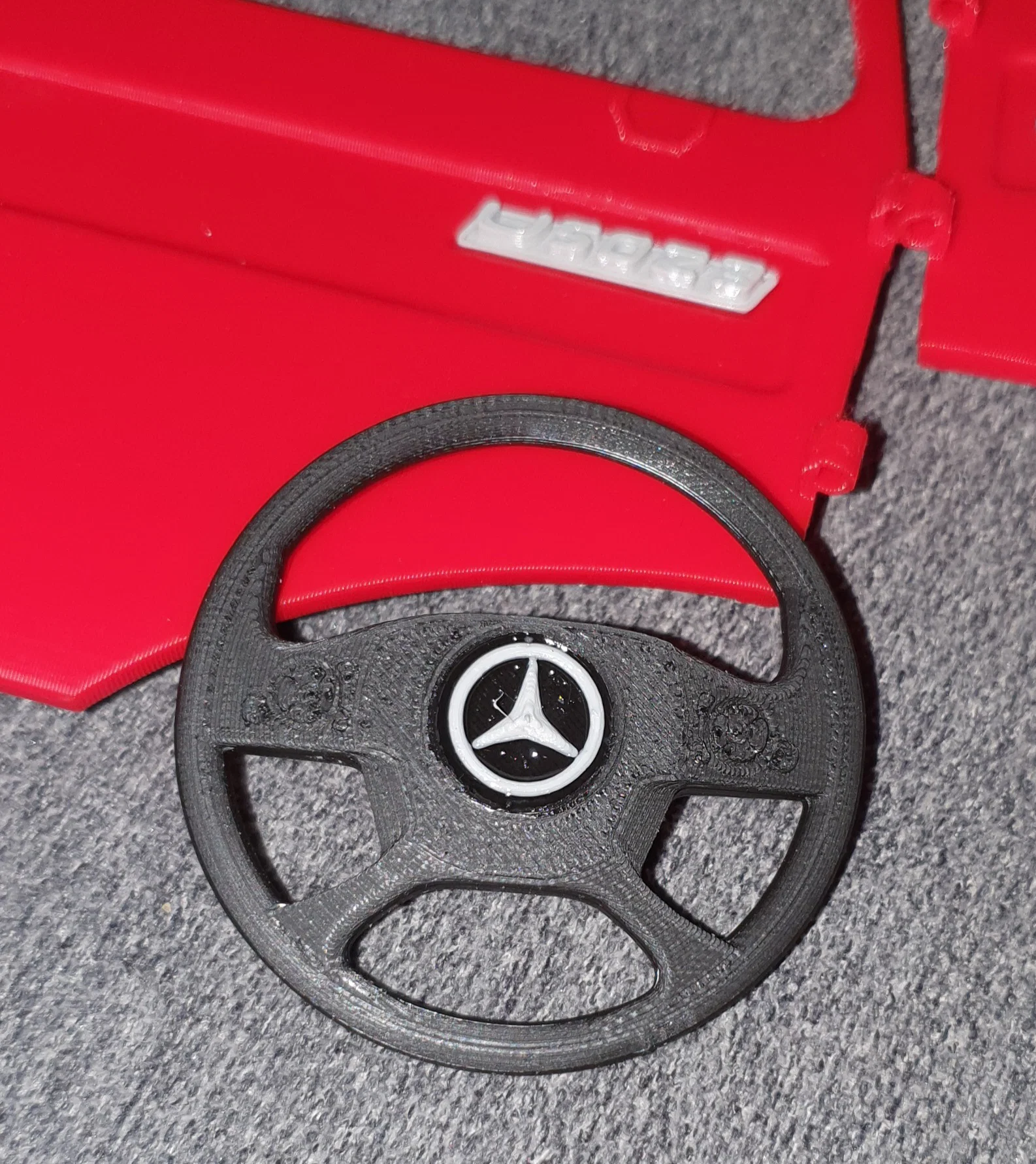

Sau đó bạn có thể dán vô-lăng và logo Mercedes nhỏ (phần này khá mong manh nên nếu bị bung ra, có thể bạn sẽ cần canh/ dán riêng phần ngôi sao và phần vòng tròn).

Bây giờ bạn có thể gắn cụm này vào cabin bằng 4 vít M3. (Để dễ thao tác và do fit khá khít, bạn nên dùng một cây đinh để canh cho các lỗ vít thẳng hàng). Tiếp theo, bạn có thể dán tay nắm capo và cái lưới nhỏ nằm bên trái cabin.

Vè (Fenders): Canh vị trí vè và bắt vào cabin bằng 2 vít M3 cho mỗi bên (một vít sẽ bắt vào phần “floor”).

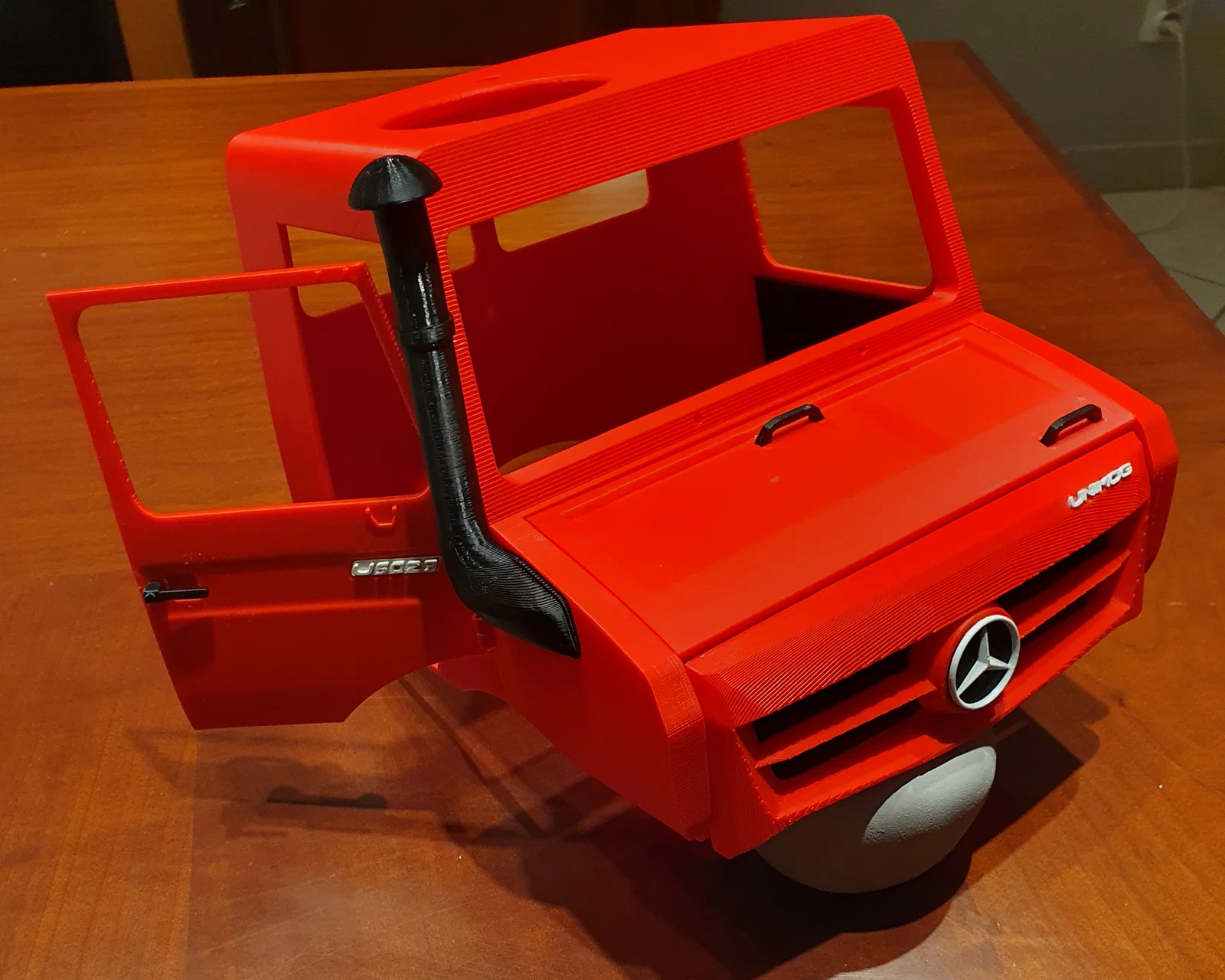

Cửa (Doors): Dán phần nội thất cửa tương ứng vào từng cánh cửa (có guide). Dán tay nắm và bảng chữ U5023.

Gắn 4 pin vào bản lề trên cabin (bạn có thể dán nhẹ để chúng không rớt); sau đó lắp cửa (trượt cửa vào các pin). Bạn sẽ có thể mở cửa.

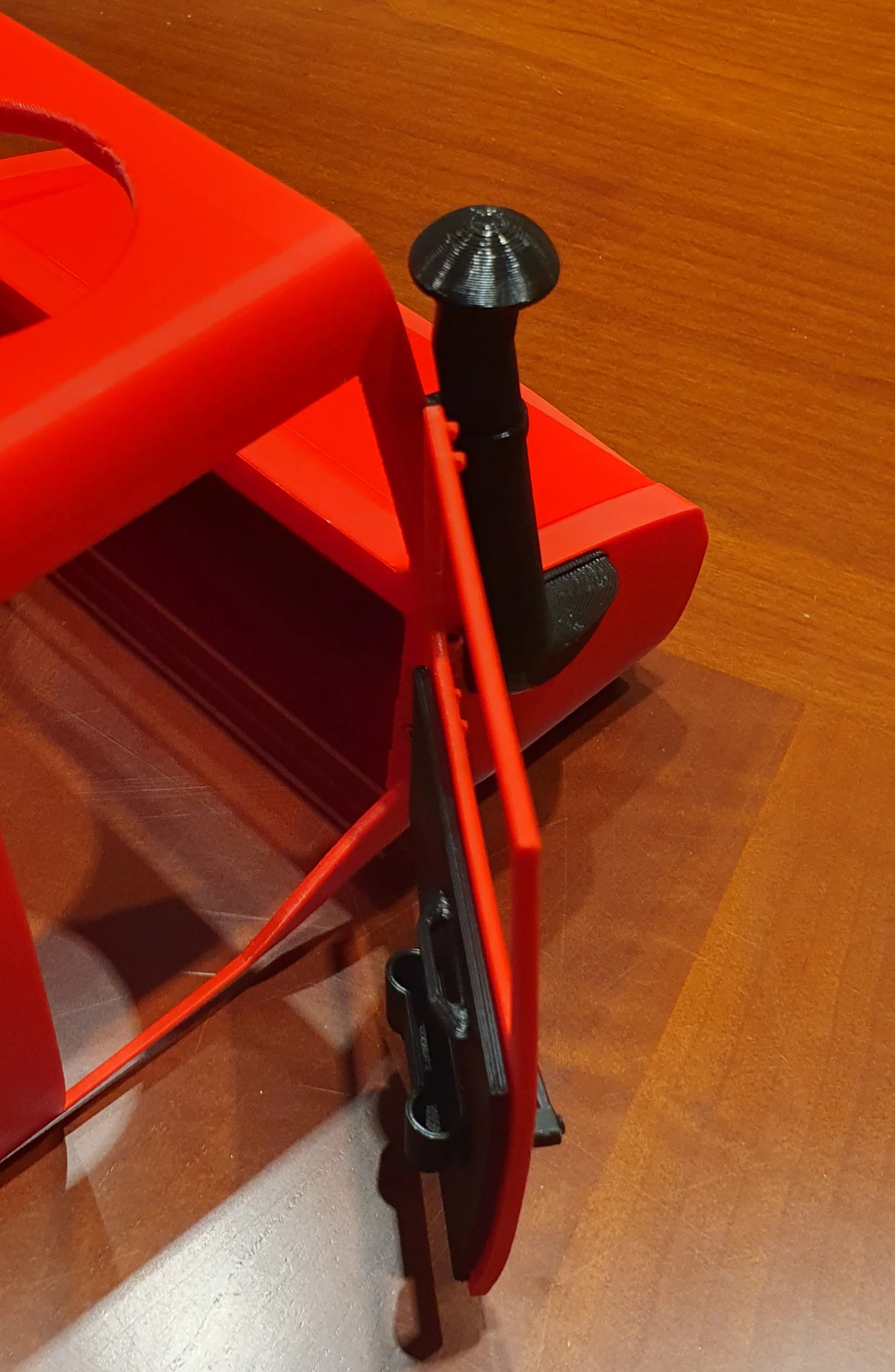

Gương (Mirrors): Dán phần “kính” màu xám lên đúng từng gương. Lắp gương vào ngàm/giá đỡ (có guide) — phần này dạng snap fit để bạn chỉnh được góc gương. Sau đó dán giá đỡ gương lên cửa (có guide).

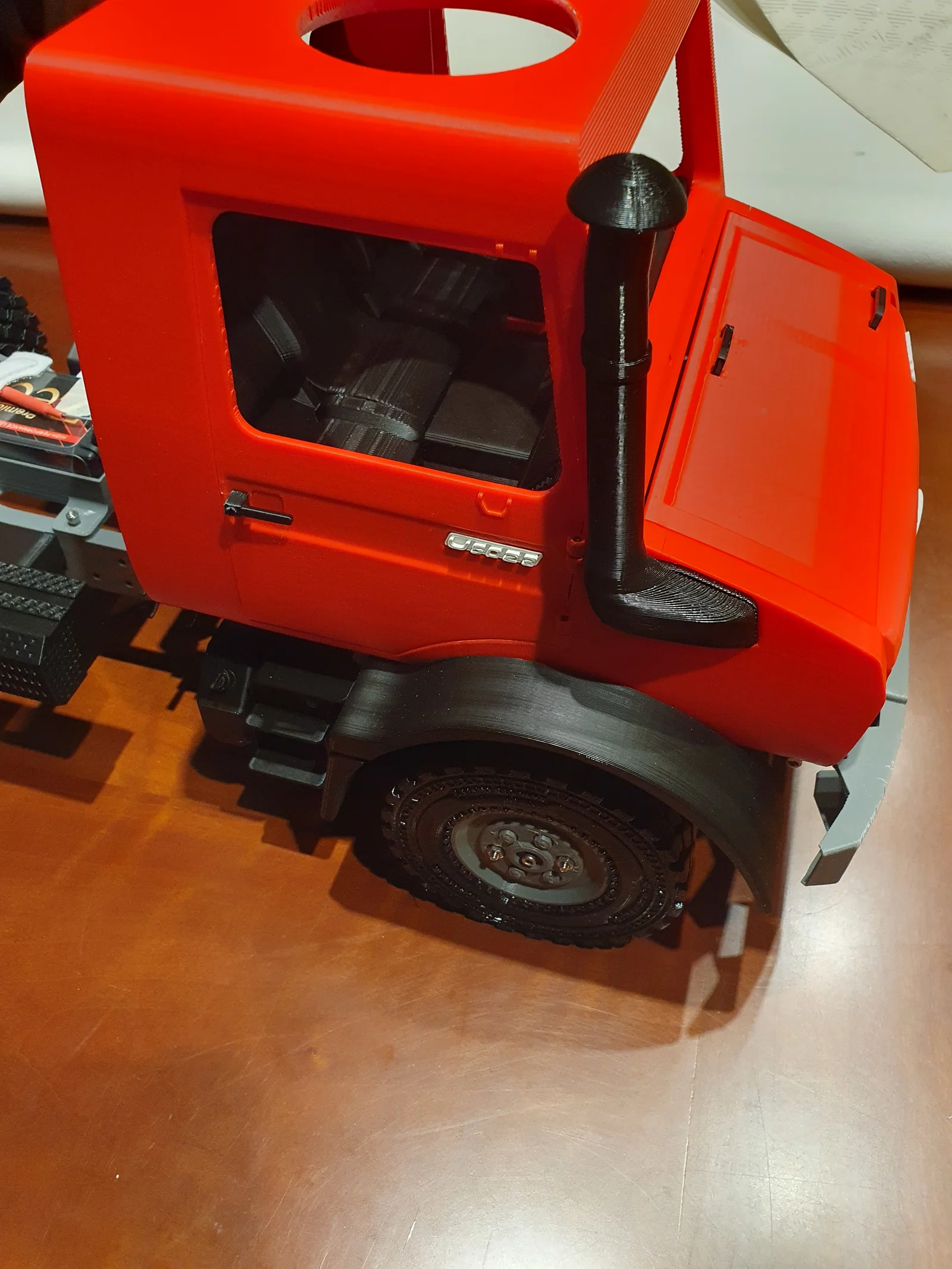

Bây giờ bạn có thể dán snorkel ở bên phải cabin.

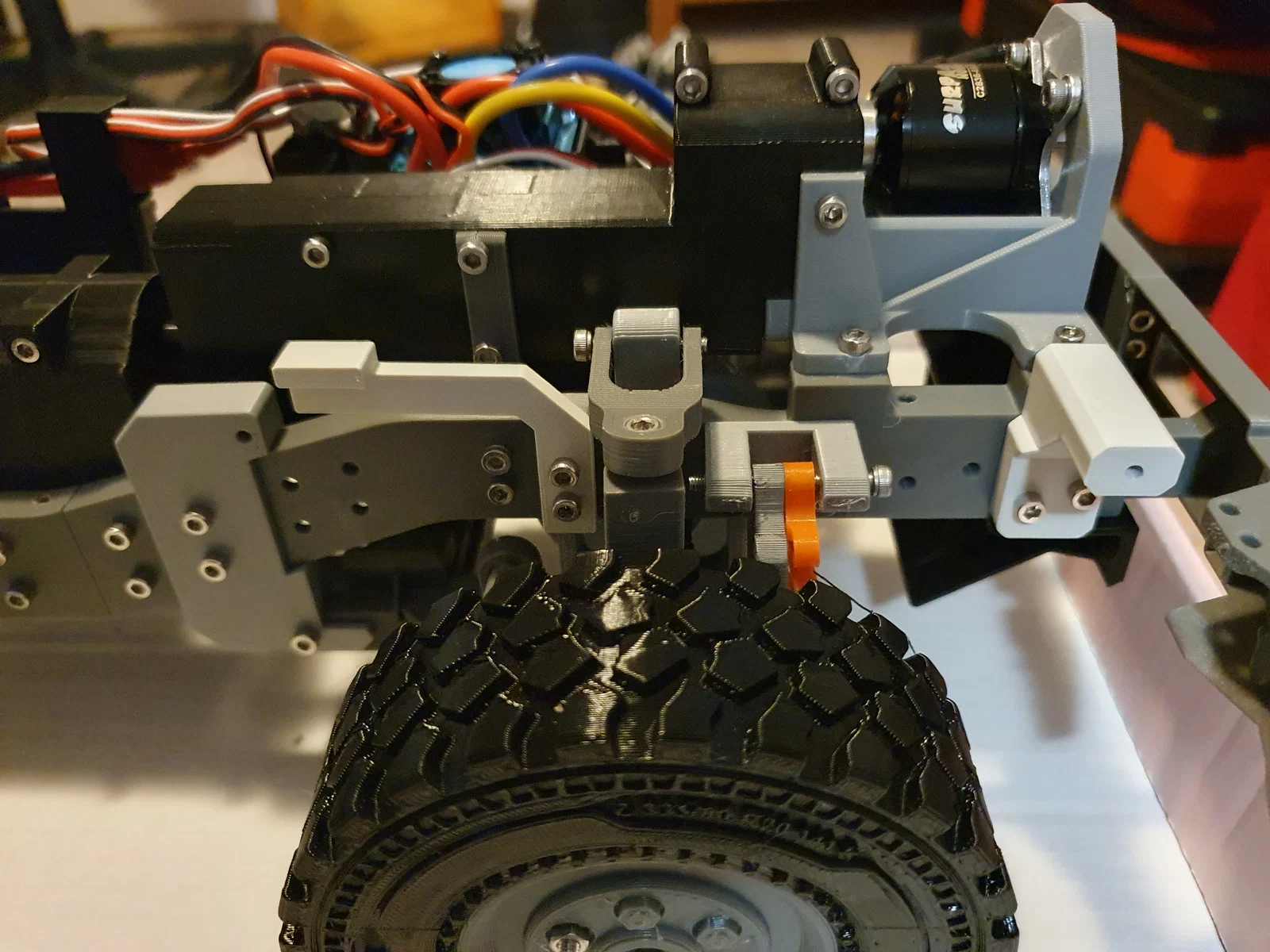

Đặt các bracket lên chassis (mỗi bracket 2 vít M3). Trên chassis không còn nhiều lỗ bắt vít trống nên bạn sẽ tìm ra thôi! Bracket phía trước lắp ngay phía sau bumper, còn bracket phía sau nằm ngay trước các thanh lái (steering rods) đi từ phía trước. Nếu bạn vẫn chưa xác định được lỗ nào, tấm hình cuối có thể sẽ giúp được!

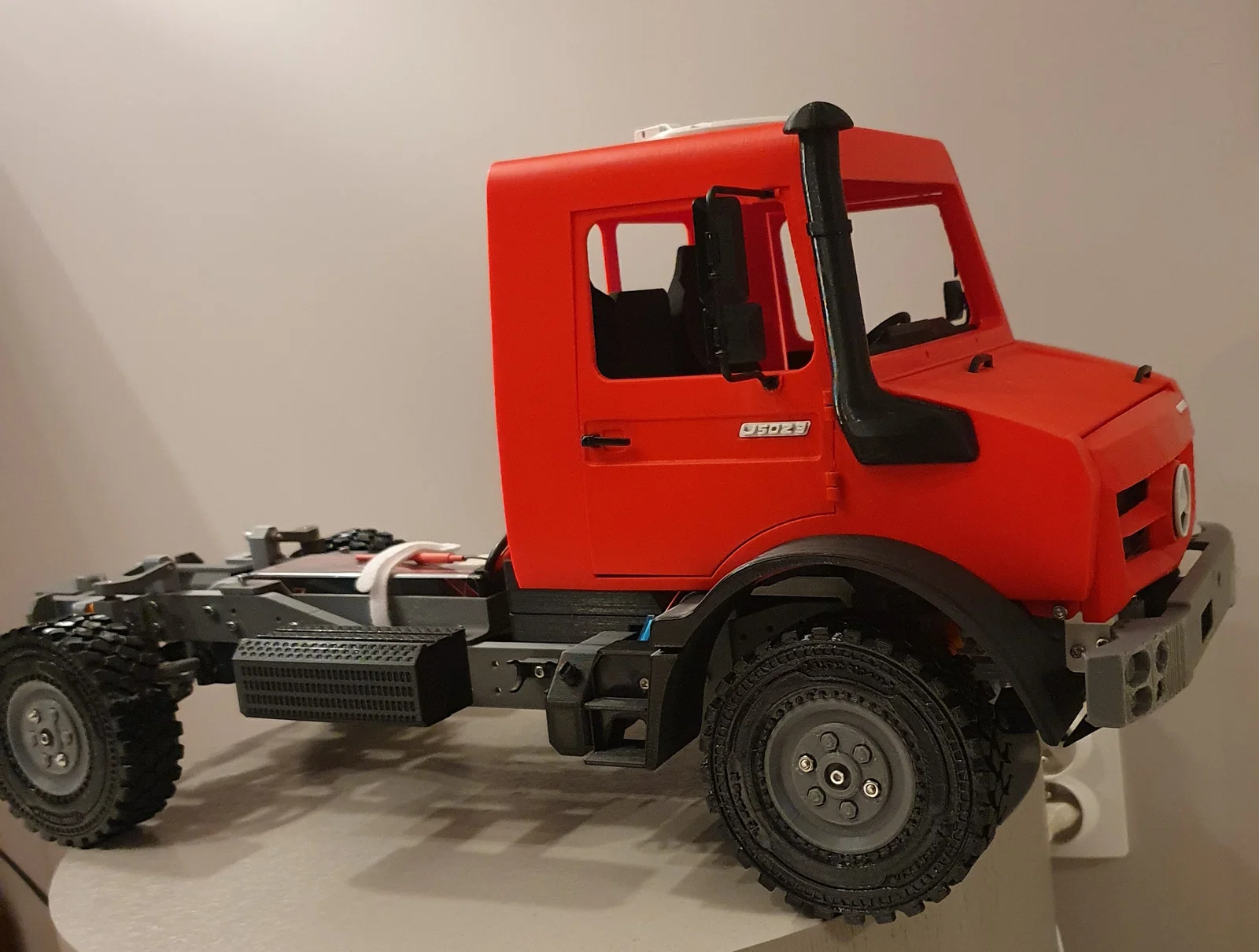

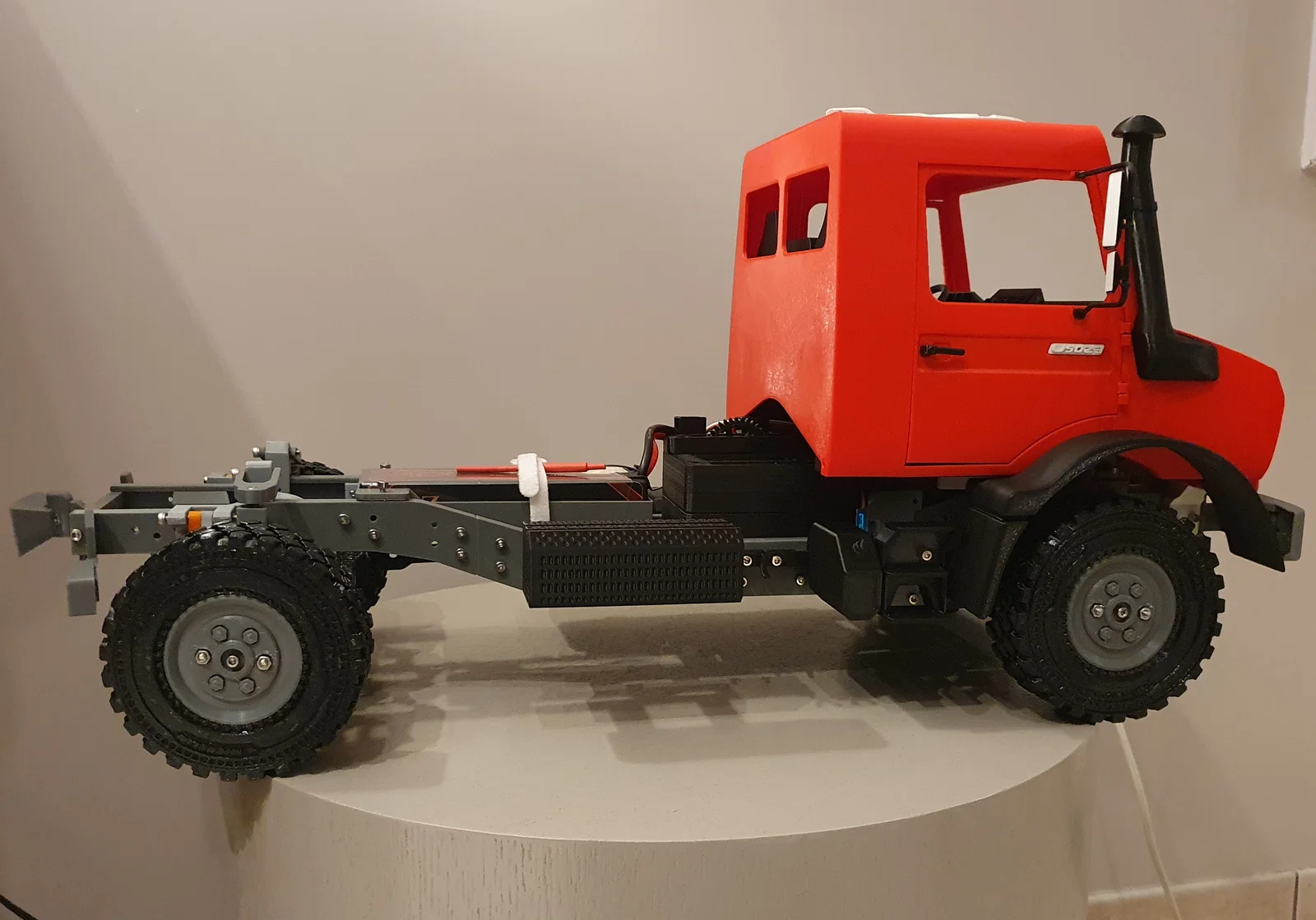

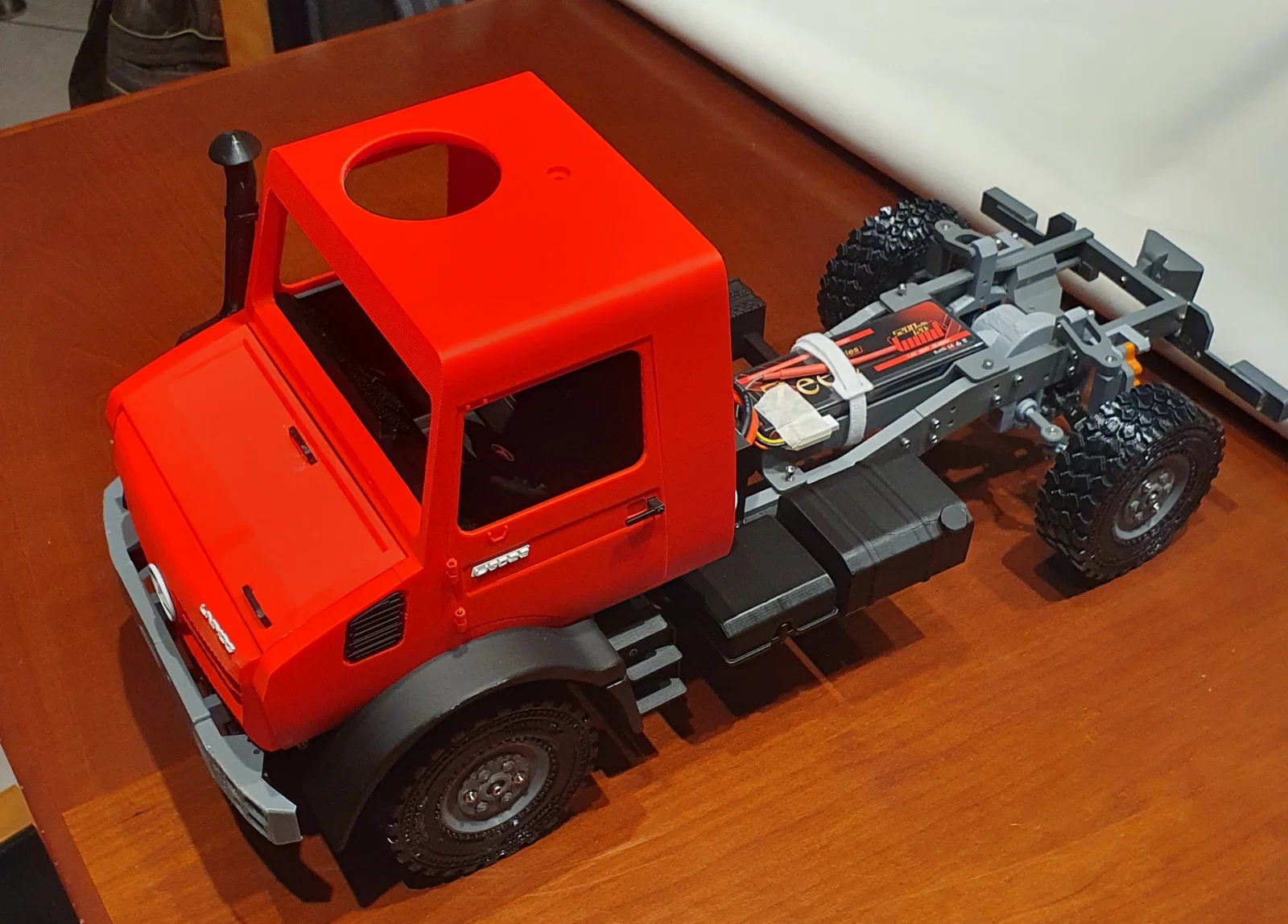

Cuối cùng, gắn cabin lên chassis bằng 2 vít M3 ở phía trước. Phần phía sau sẽ được giữ tại chỗ nhờ trọng lực.

Chúc bạn làm vui vẻ!

(in khá lâu, nhưng ở tỉ lệ 1/10 thì vậy là bình thường)
