KHUNG SƯỜN UNIMOG RC (model U5023 - 2014) Tỉ lệ 1/10 (XE RC / TẢI RC)

18/12/2024: Ủa, nếu mà mấy bác mê xe tải Mercedes thì chắc không tìm xe Pháp đâu ha (!). Nhưng mà thôi, mấy bác cứ ghé xem thử cái mẫu mới của tui nè, cái khung sườn với cái của nó nha.

17/02/2024: Tui mới ra mắt cái giảm xóc mới xài lò xo TPU đó. Gắn lên cái UNIMOG RC là ok luôn.

10/02/24: Tui mới thêm cái hộp số “crawler” vô, cộng với bộ vi sai chống trượt nữa thì chiếc xe tải này chạy địa hình ngon lành hơn nhiều đó. Mấy bác có thể tìm nó tại đây. Nó thay thế được hộp số tự động 2 cấp zin. Hộp số tự động có tỉ số truyền là 1.7:1 ở số thấp, còn hộp số crawler này cho tỉ số truyền là 6:1. Vậy tính chung hết từ hộp số số 1, bộ vi sai, tới tỉ số truyền chung, là 65:1 so với 19:1 trước đây ở số thấp nha.

01/02/24: Cái giờ có hàng rồi đó.

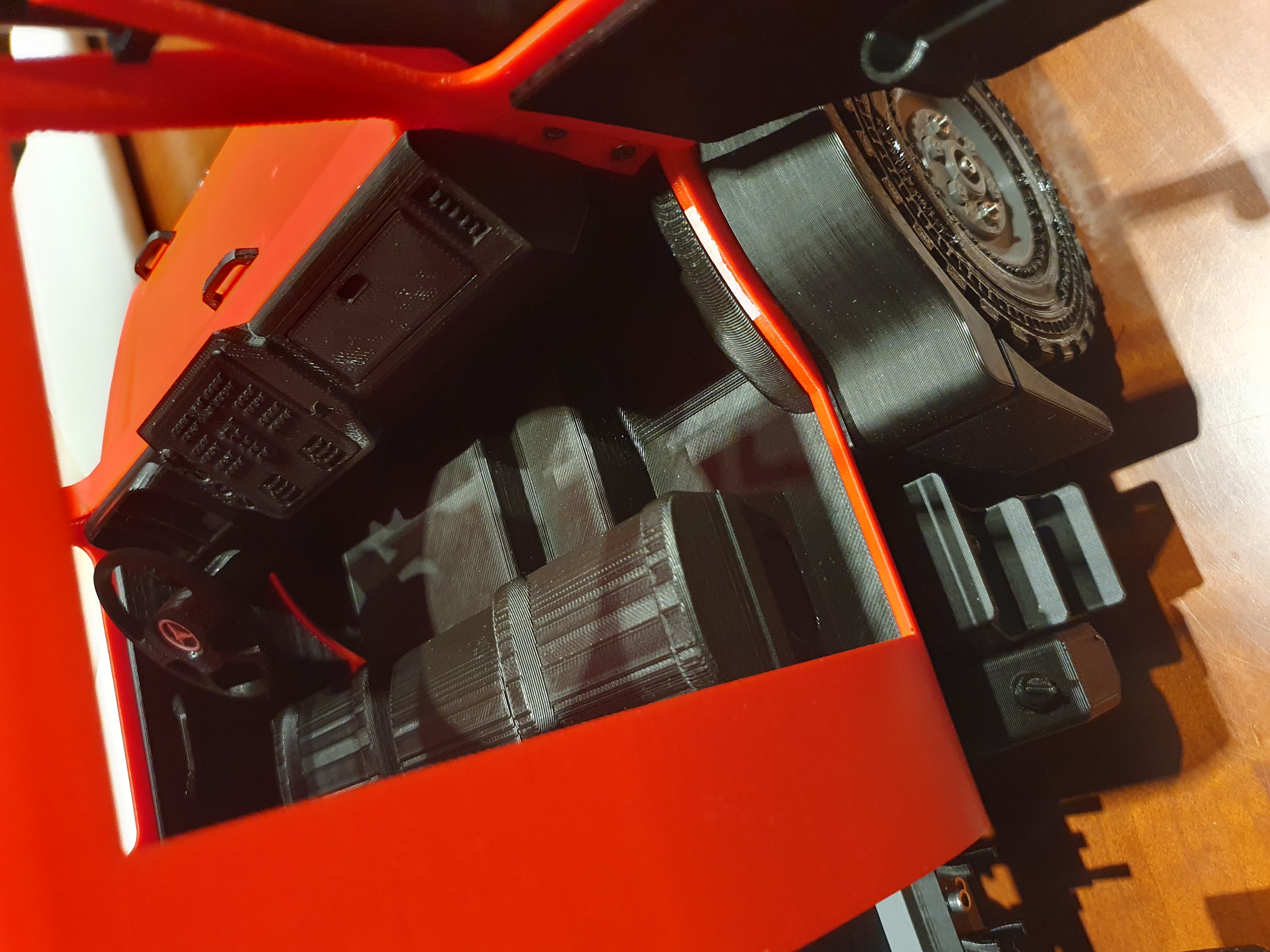

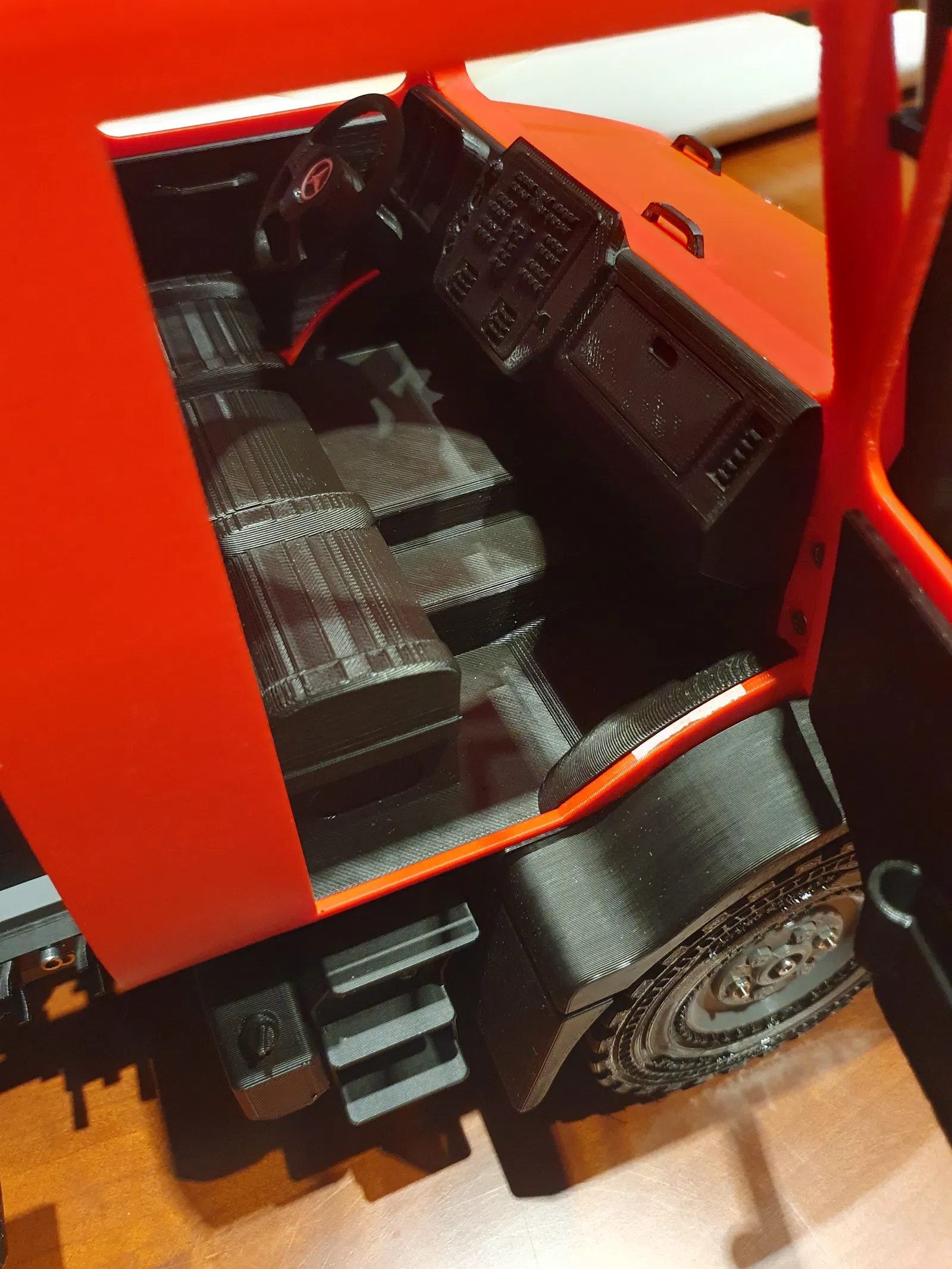

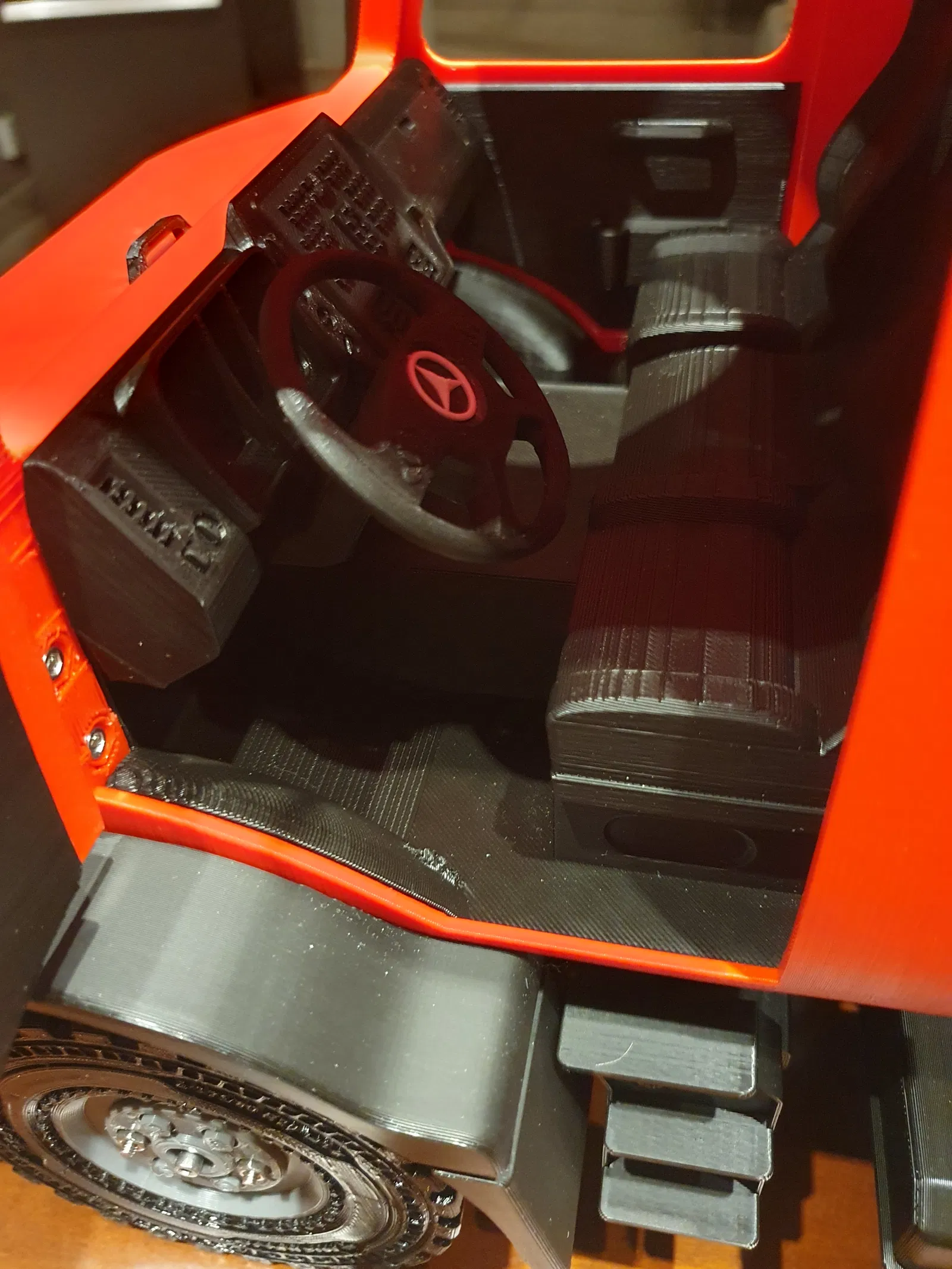

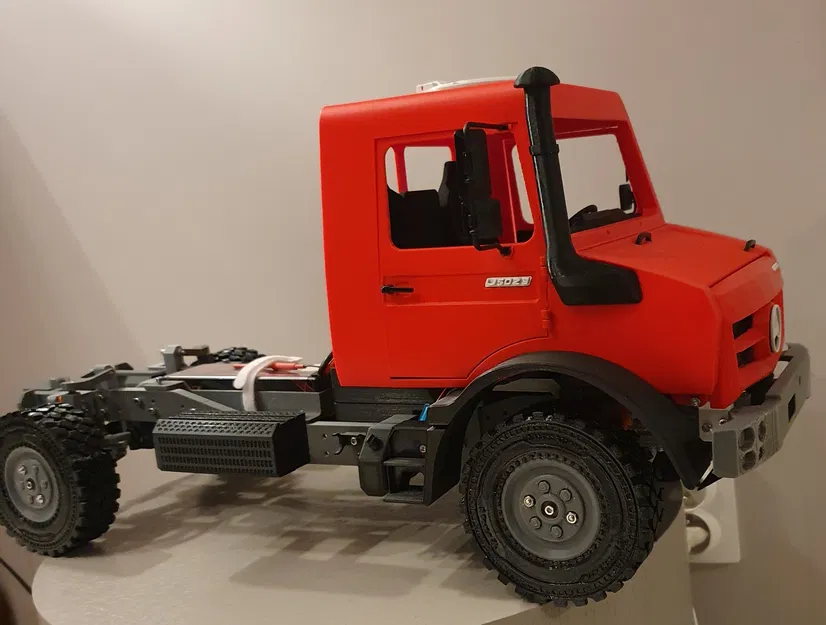

29/01/24: Tui bắt đầu in cái cabin rồi. Tui sẽ phát hành từng phần nhỏ khi mà tui kiểm tra được và thấy có lý để phát hành riêng; cái lưới tản nhiệt (phần đầu tiên nè) thì ở đây. Trong lúc chờ đợi, tui sẽ đăng mấy tấm hình tiến độ nha...

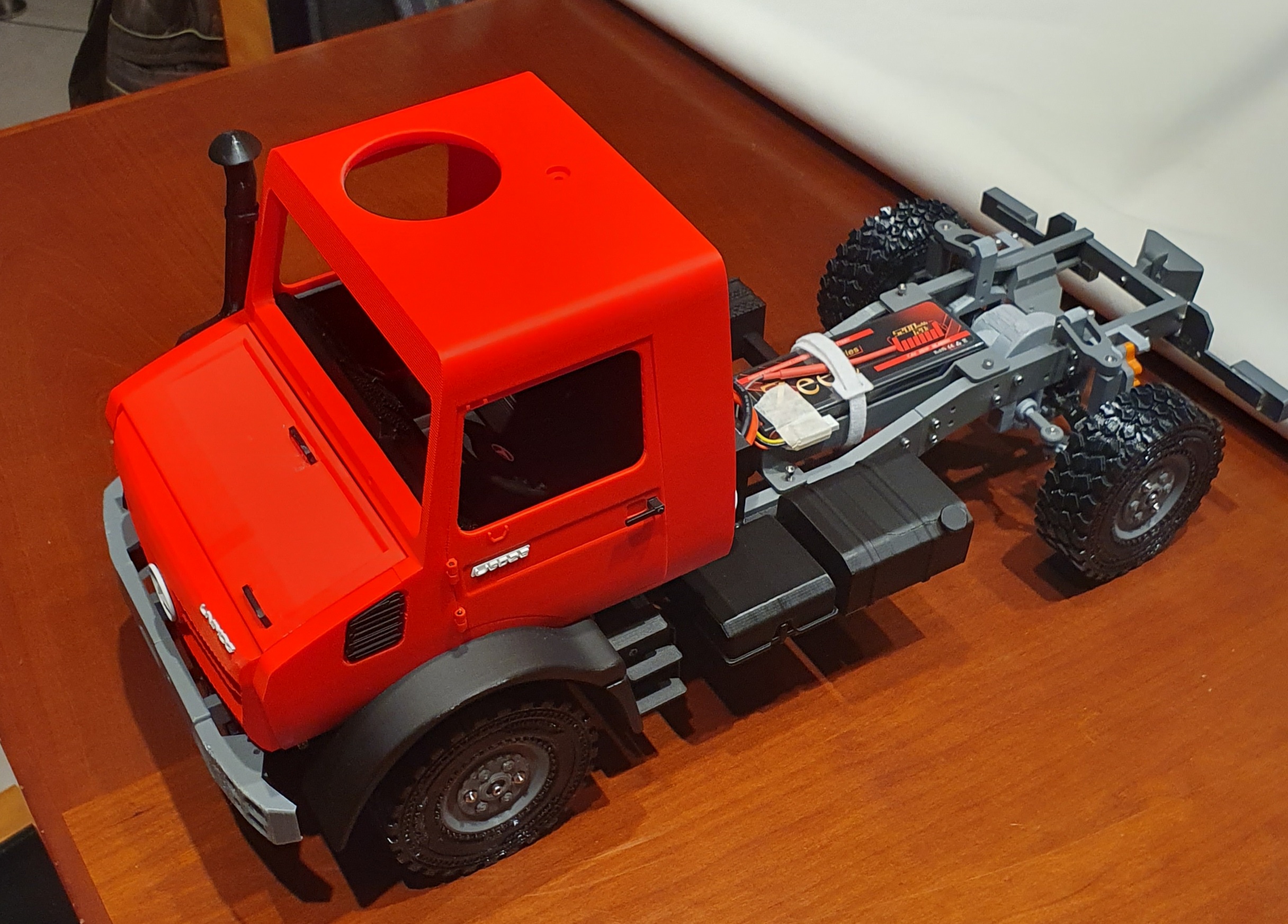

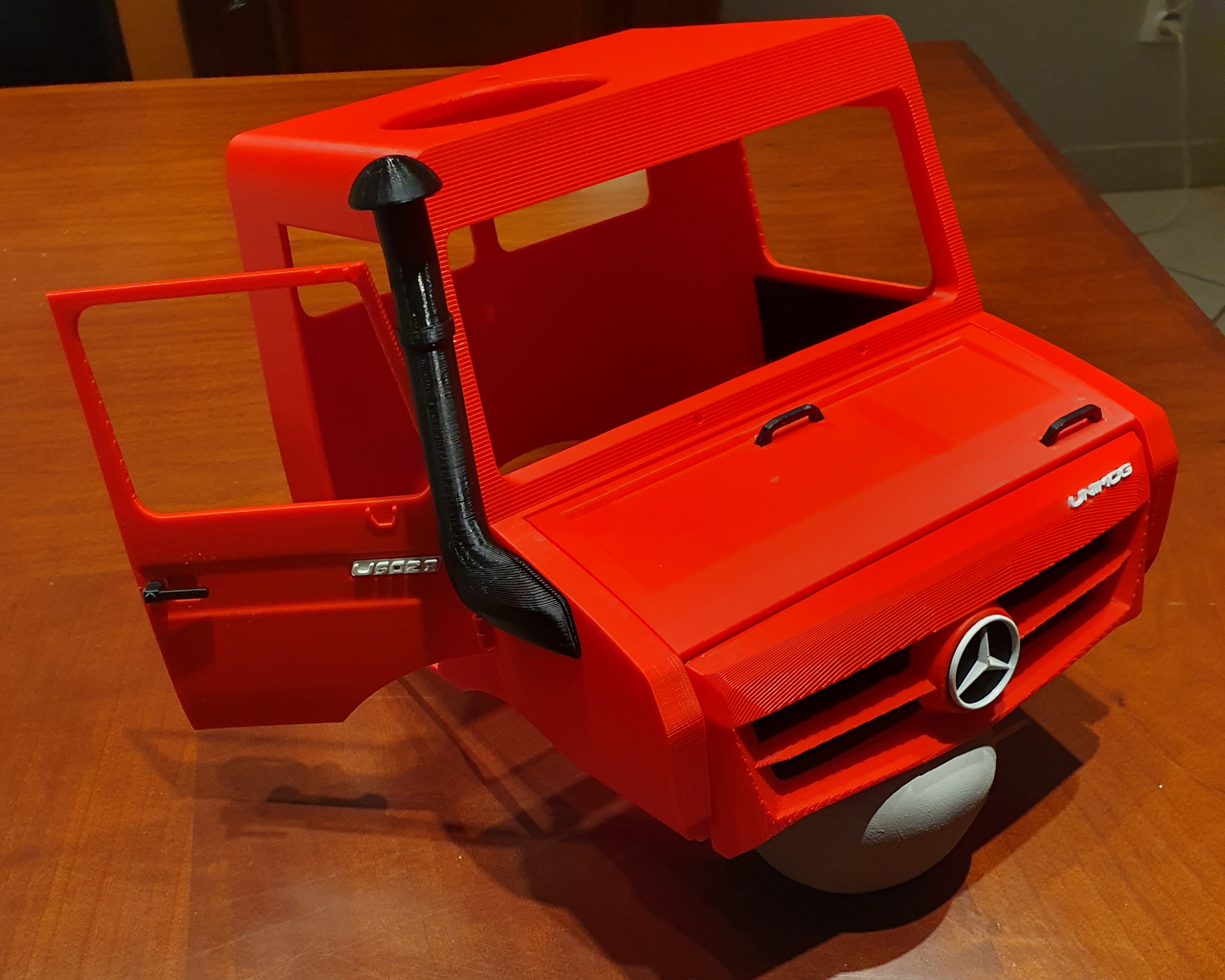

12/01/24: Cái hình cabin giờ chỉ là để mấy bác tò mò thôi! Còn nhiều việc phải làm lắm trước khi tui có thể phát hành nó!

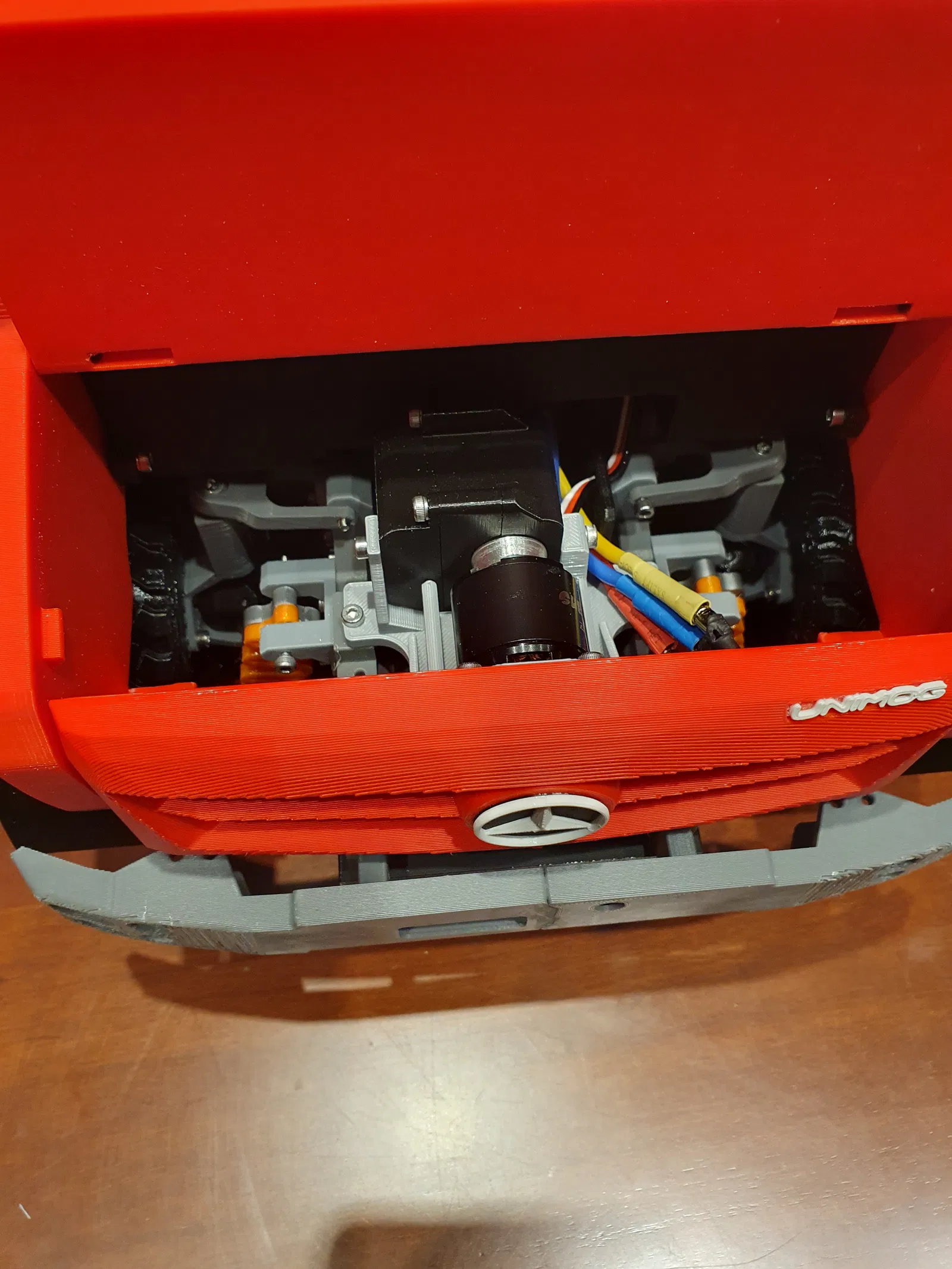

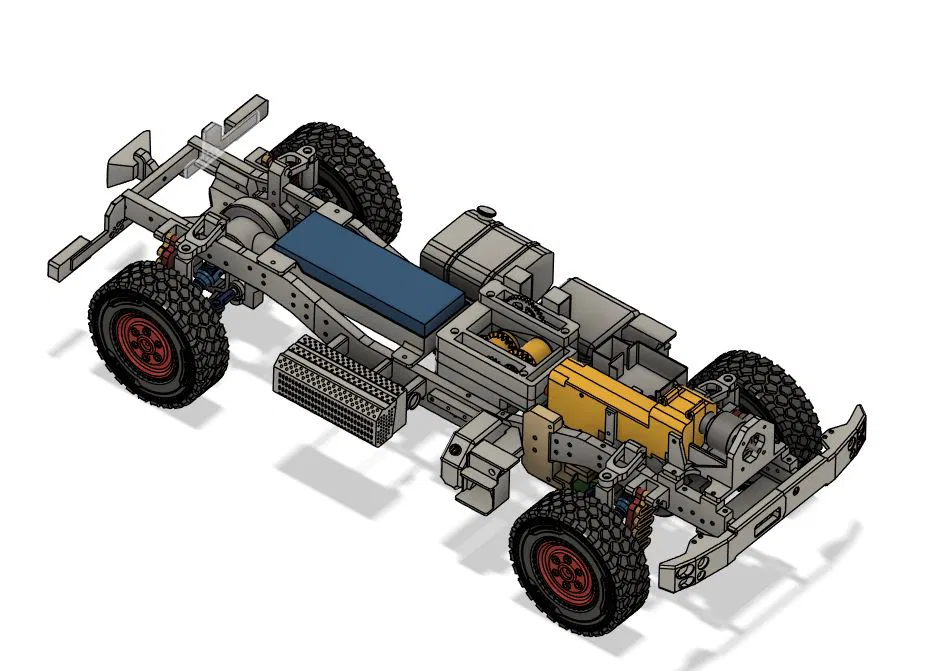

Sau bao ngày cày cuốc cái hộp số tự động 2 cấp, cuối cùng tui cũng ráp xong cả cái xe và chạy thử vài vòng trong xưởng.

Hàng này làm ra bự lắm mà tui cũng không đếm kỹ số lượng chi tiết nữa (thôi cứ cho là vài trăm đi!). Nếu mấy bác định ráp thì sẽ cần kha khá ốc M3 với một mớ vòng bi nha:

• MR117-2RS SL 60

• 6700ZZ SL 10

• MR63ZZ SL 20

(Hoặc mấy bác có thể xài đồ giả bằng PLA tui có cung cấp nè)

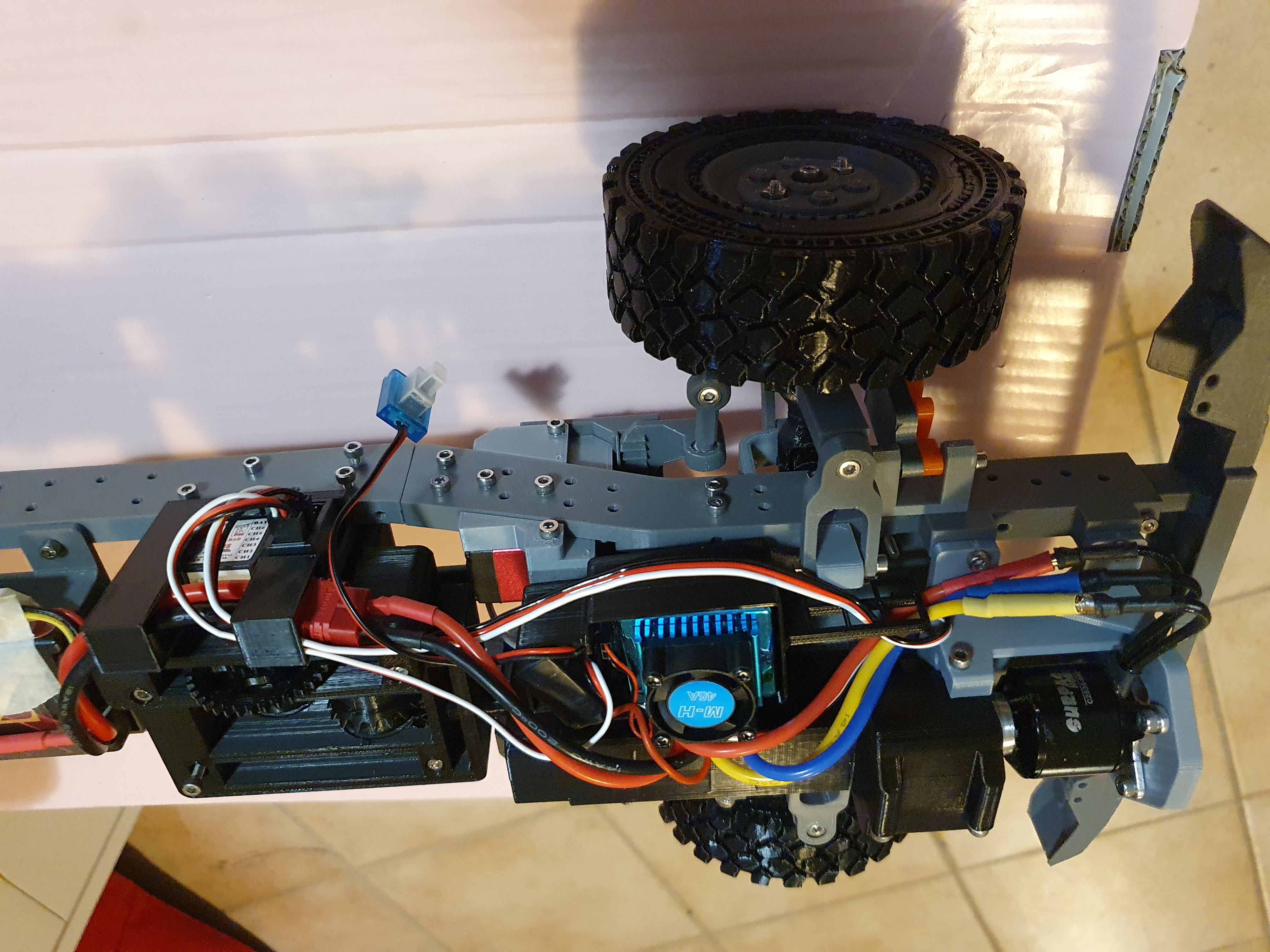

Đồ RC xài nè:

• motor 2216 loại 1

• ESC “xe hơi” loại bự hơn (có công tắc với quạt)

• Flysky với receiver của nó

• pin 2S (loại bự)

• servo 20 kg (loại bự bự đó)

Như mọi khi, cái gì làm bằng nhựa được thì cứ là… nhựa và in 3D thôi! Cái này có cái bất tiện là vì mọi thứ đều bằng nhựa nên dĩ nhiên là dễ vỡ hơn mấy mẫu bán thương mại mà hộp số, trục, giảm xóc… đều làm bằng kim loại. Nên mấy bác cứ nhẹ tay giùm nha!

Phần lớn thiết kế là PLA, còn vỏ bánh xe và 2 chi tiết nhỏ trong hộp số tự động là TPU.

Tui cung cấp hết file in cần thiết với file STL phòng trường hợp mấy bác muốn thiết lập in khác.

Mẹo ráp / mẹo in:

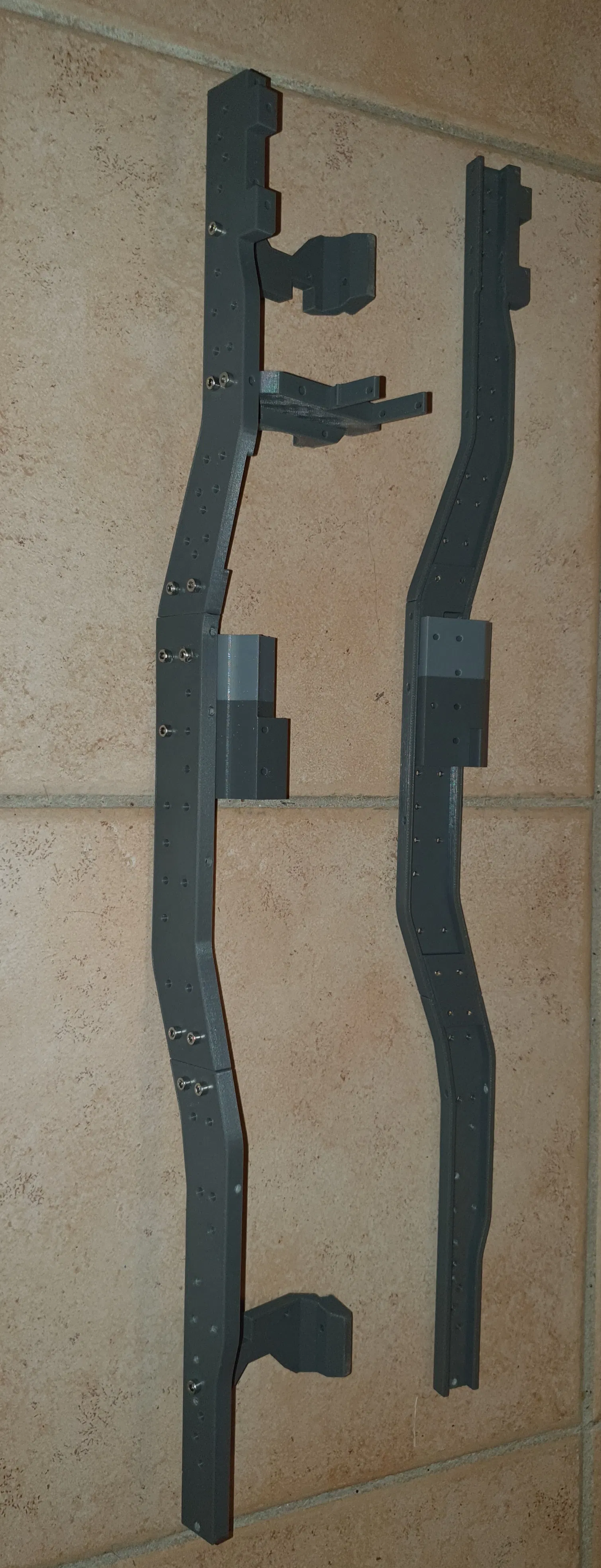

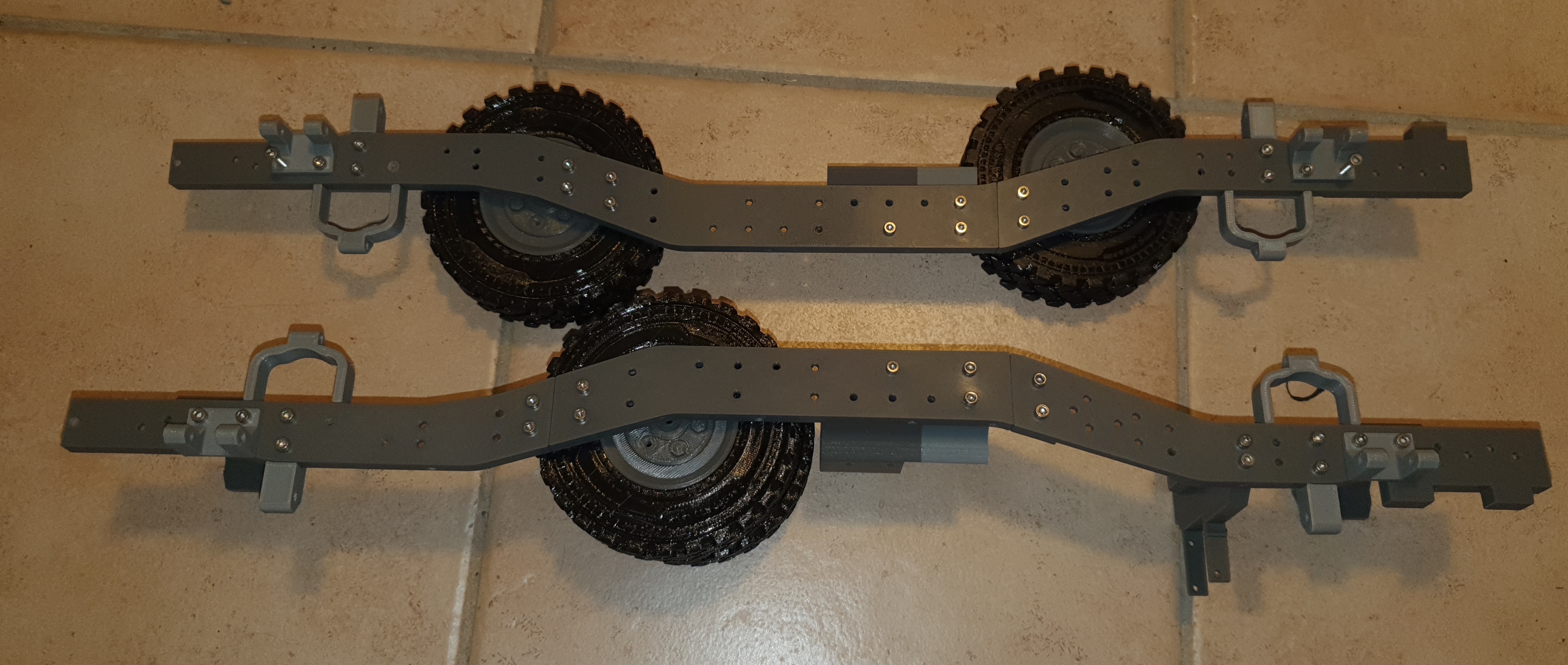

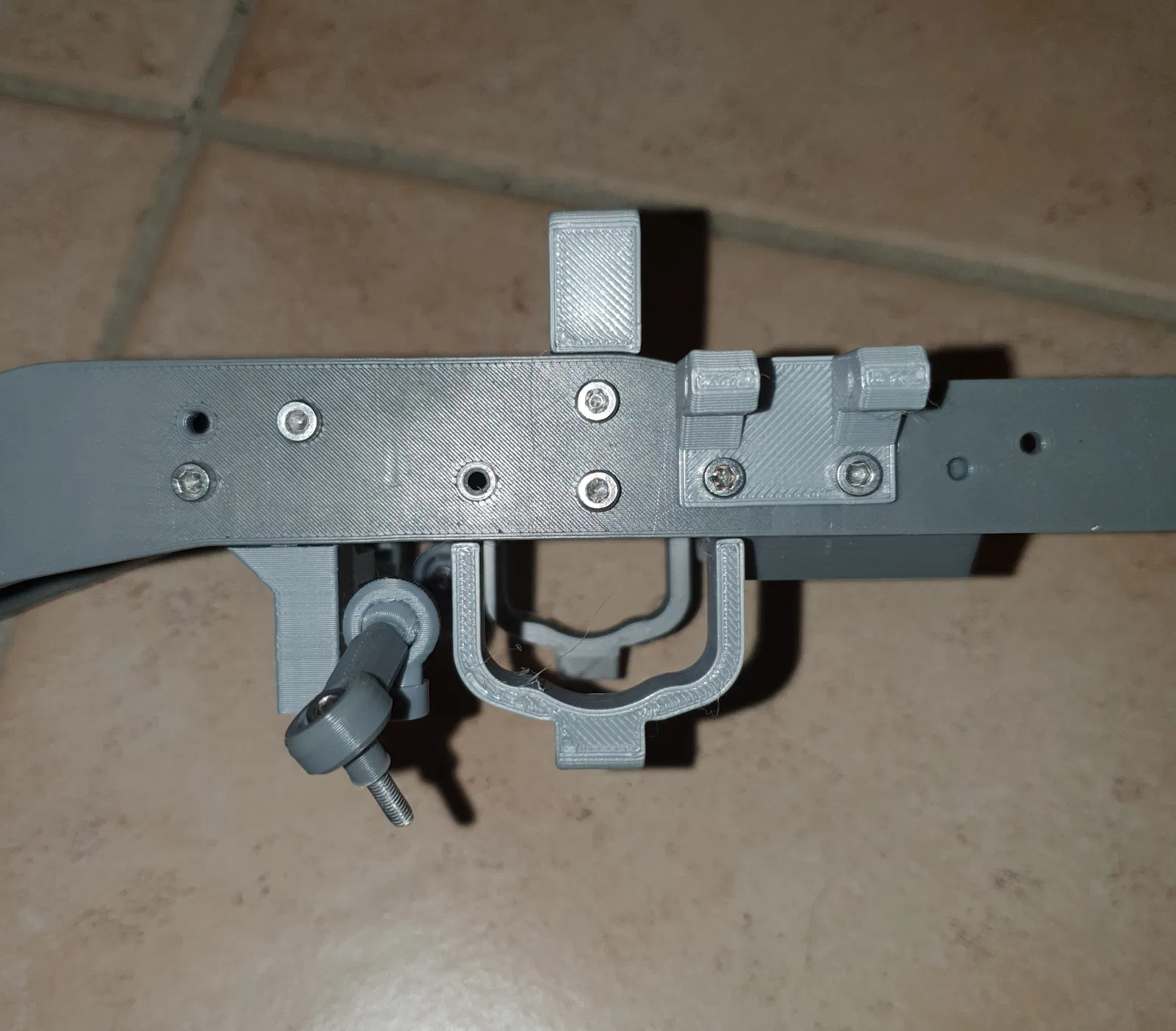

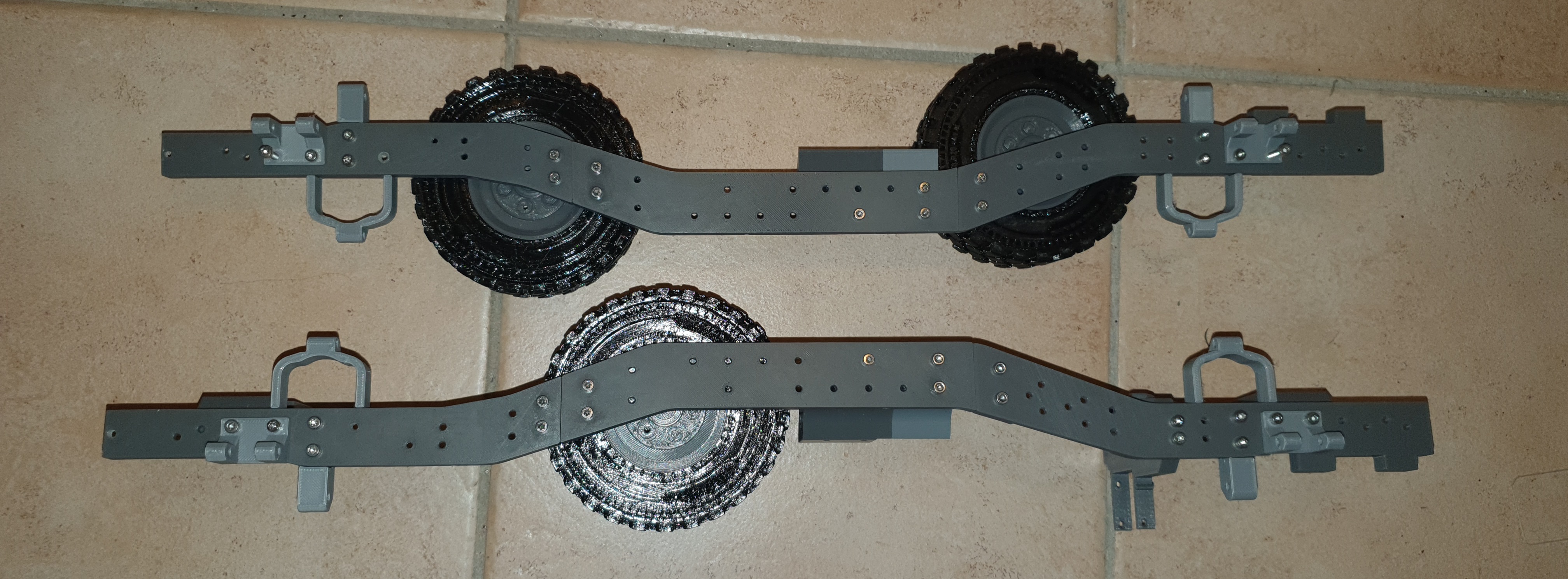

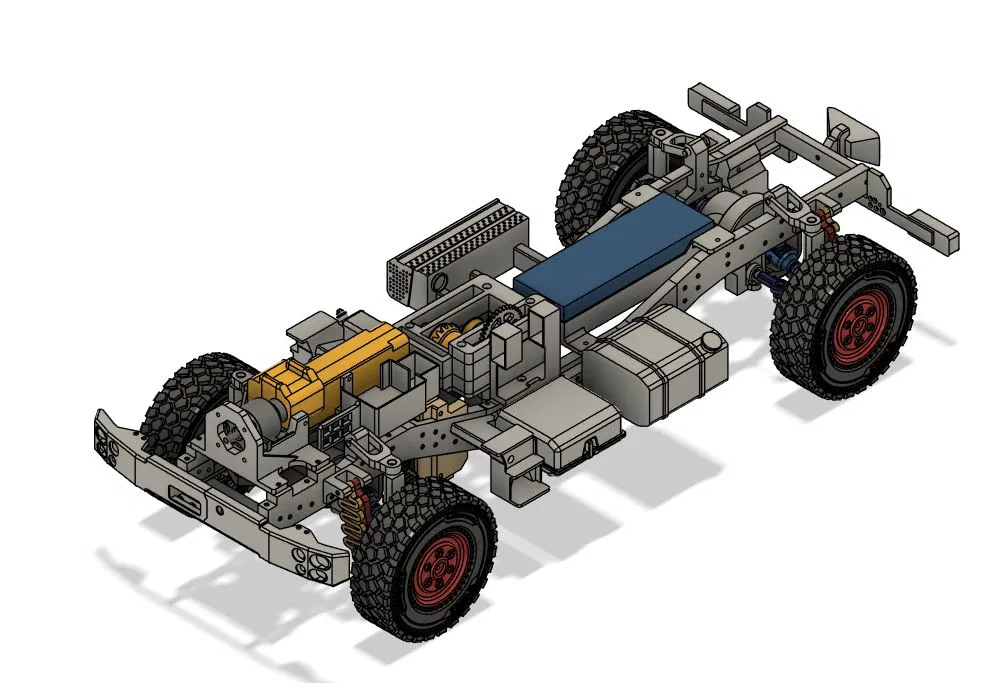

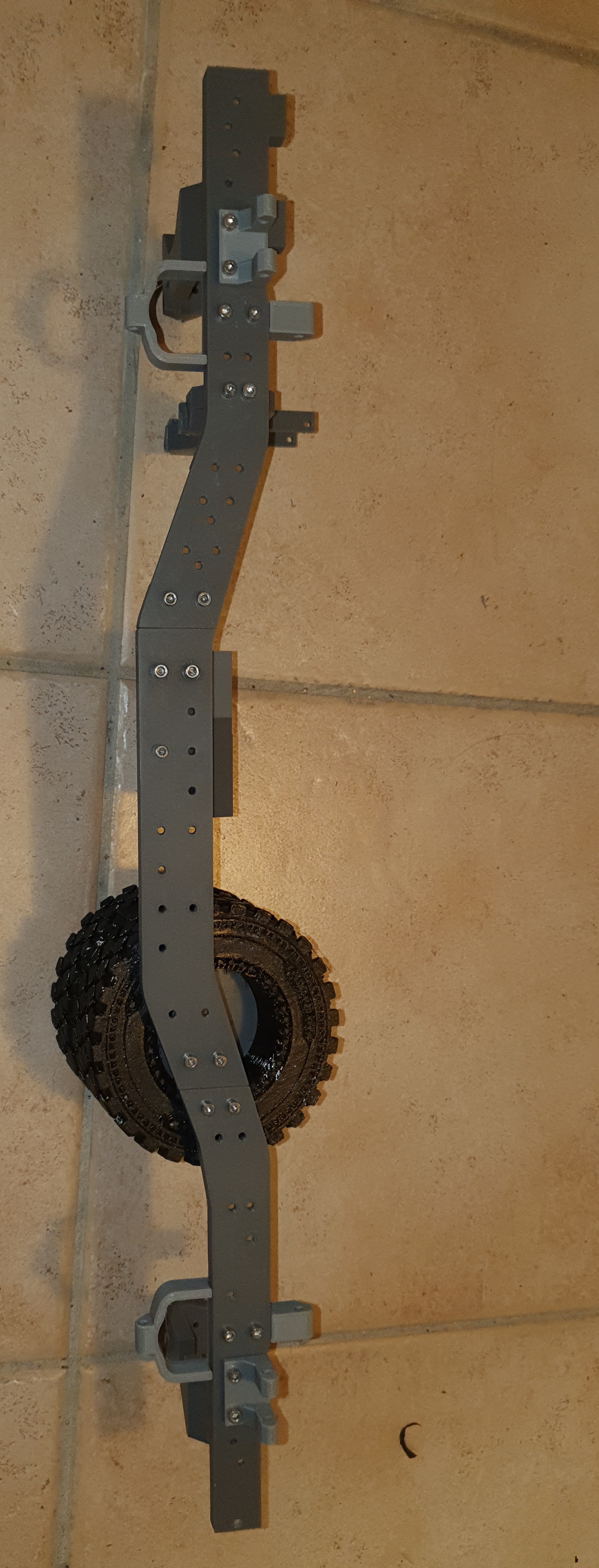

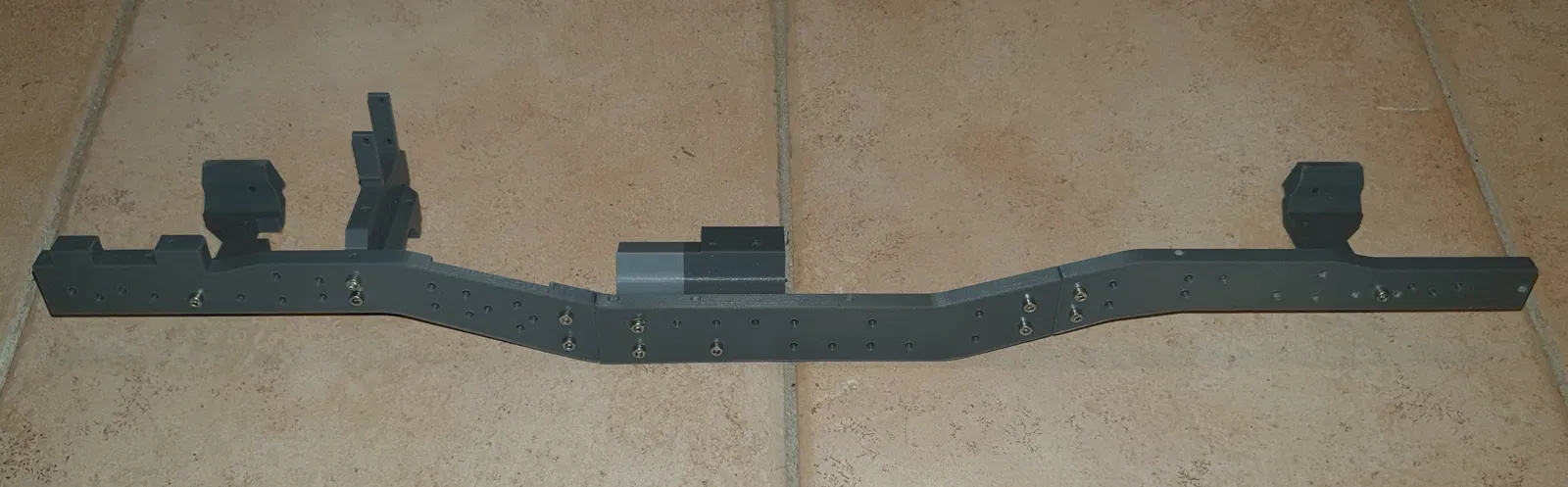

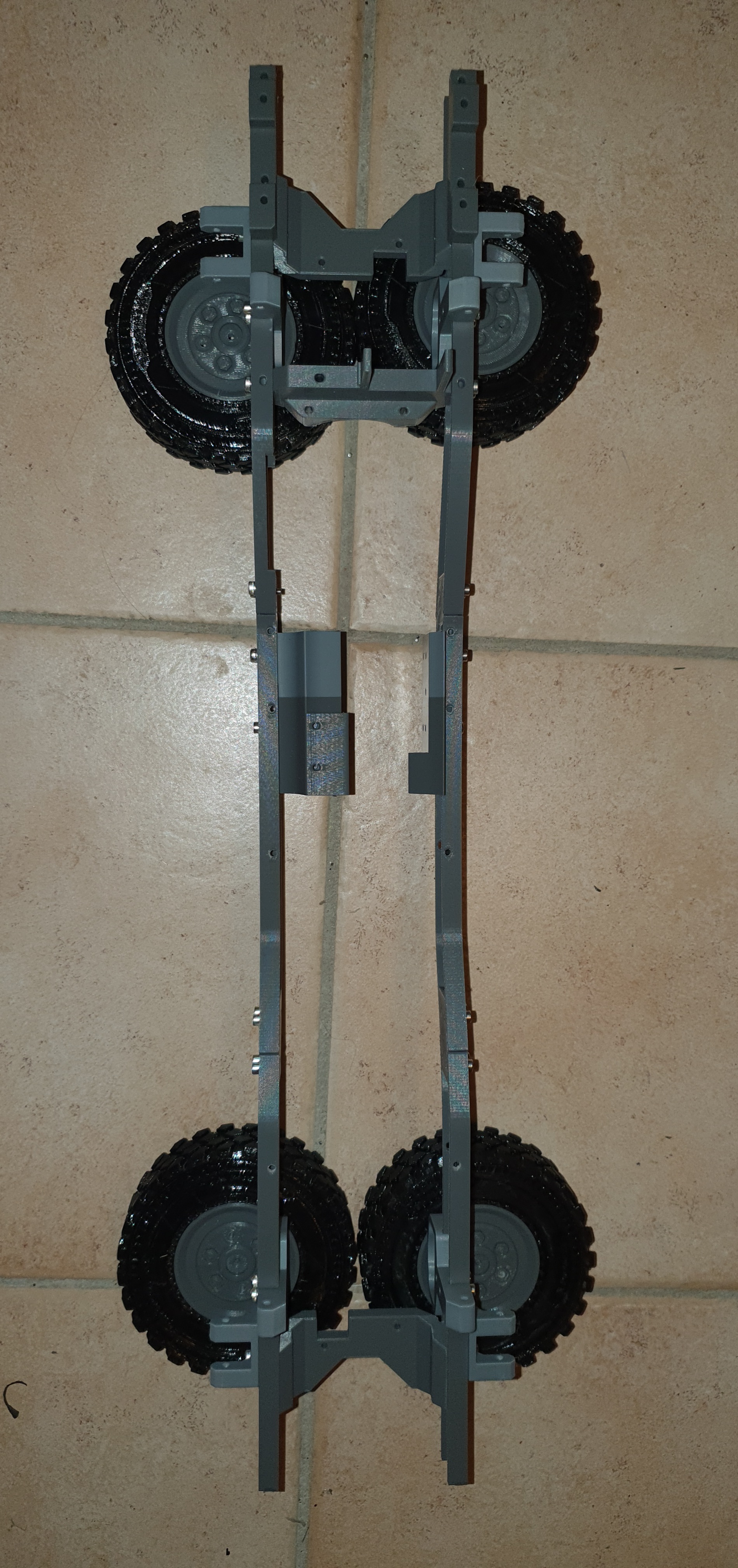

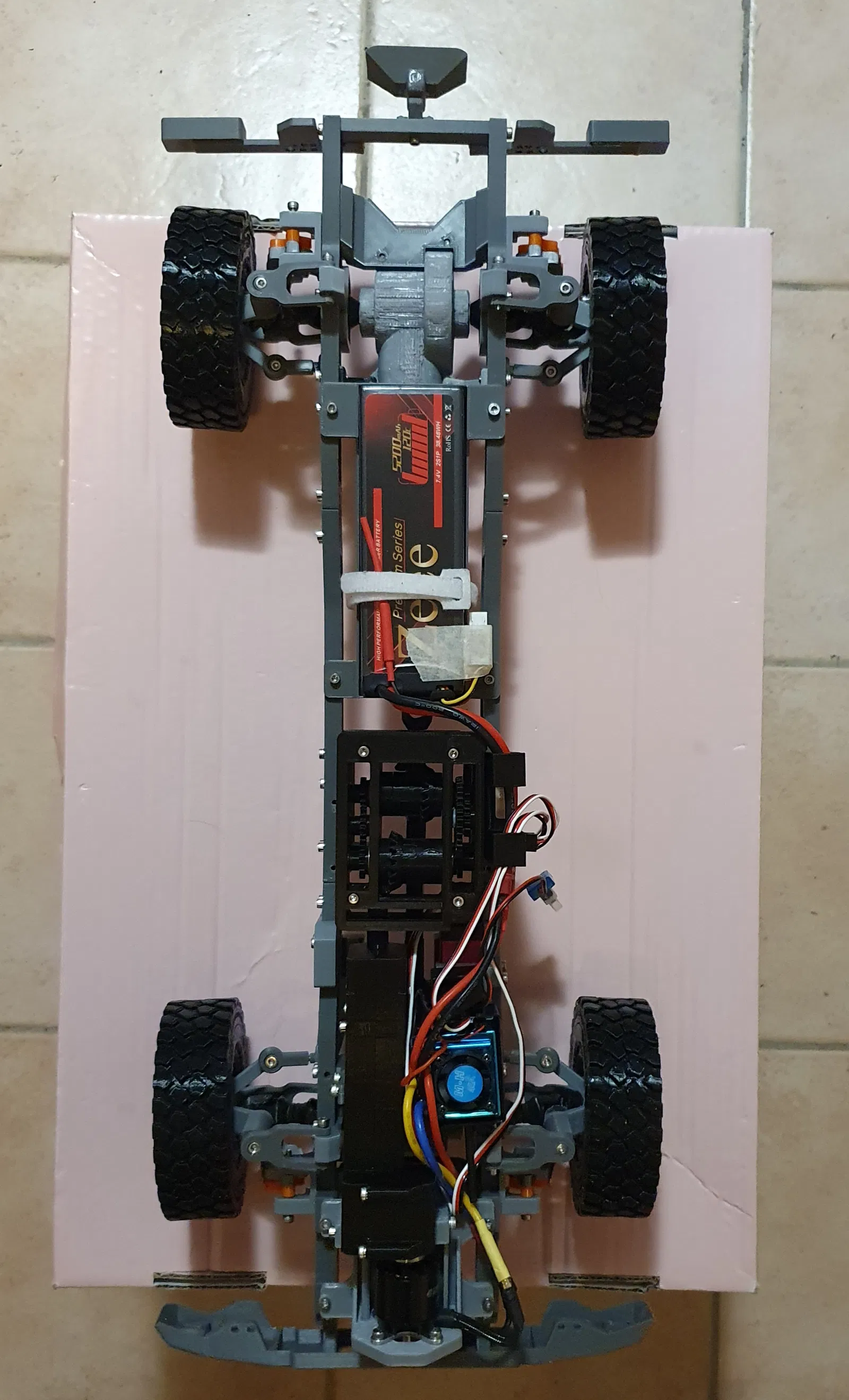

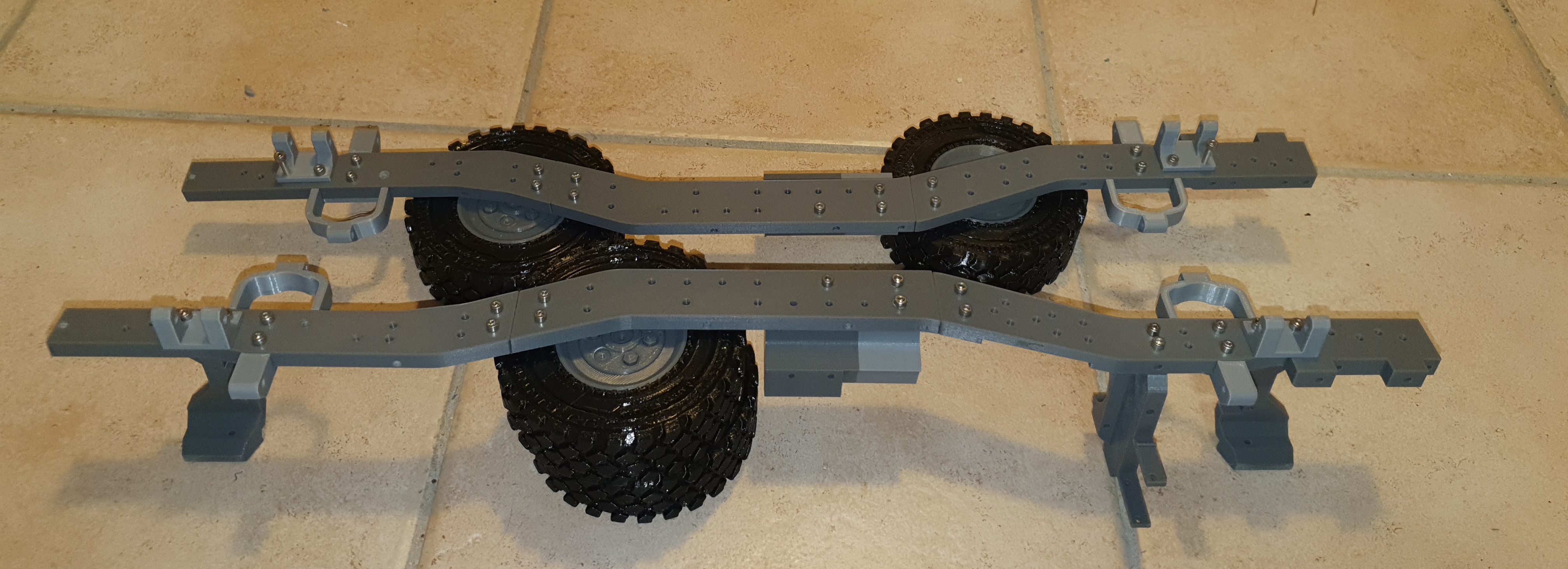

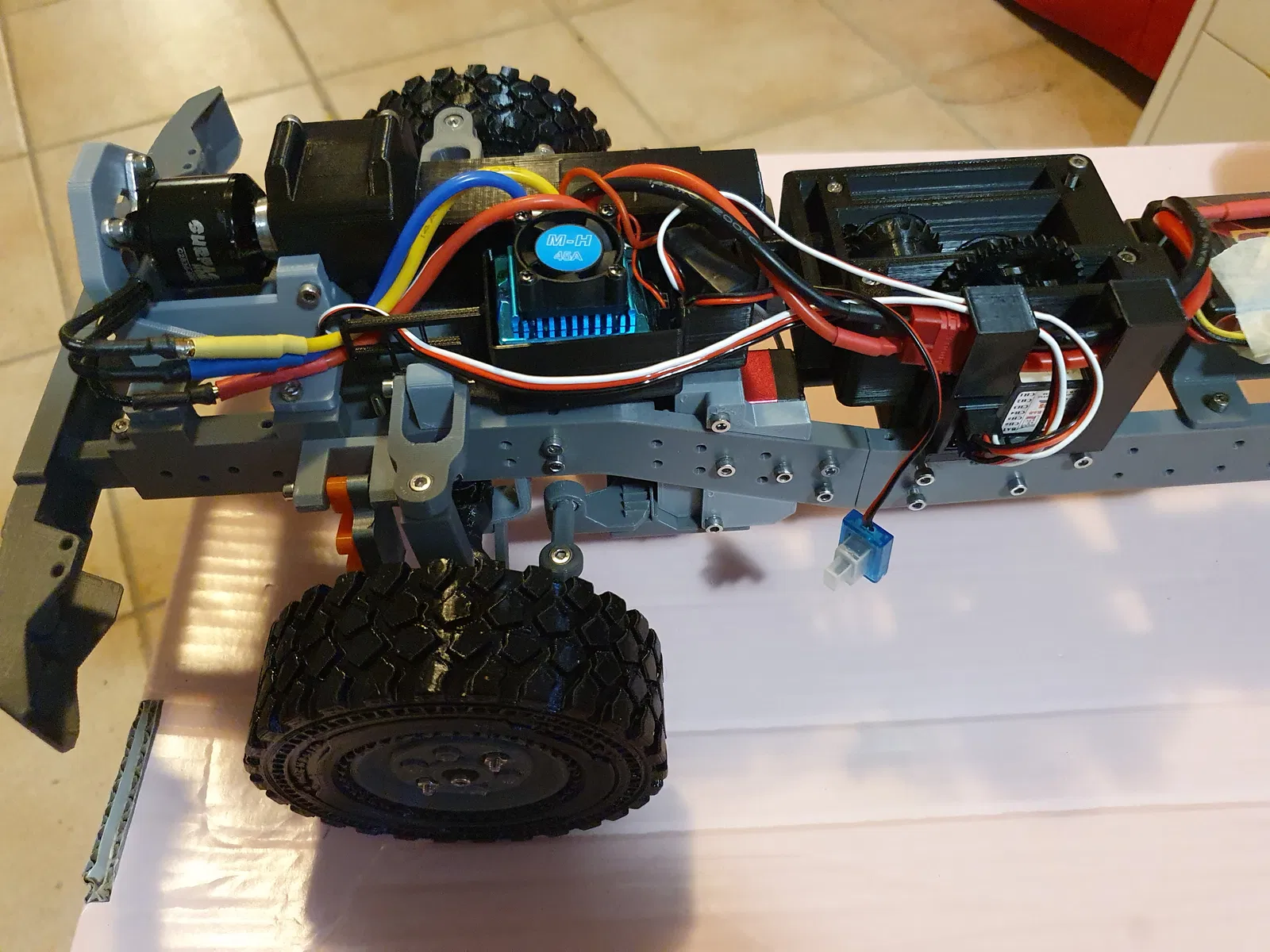

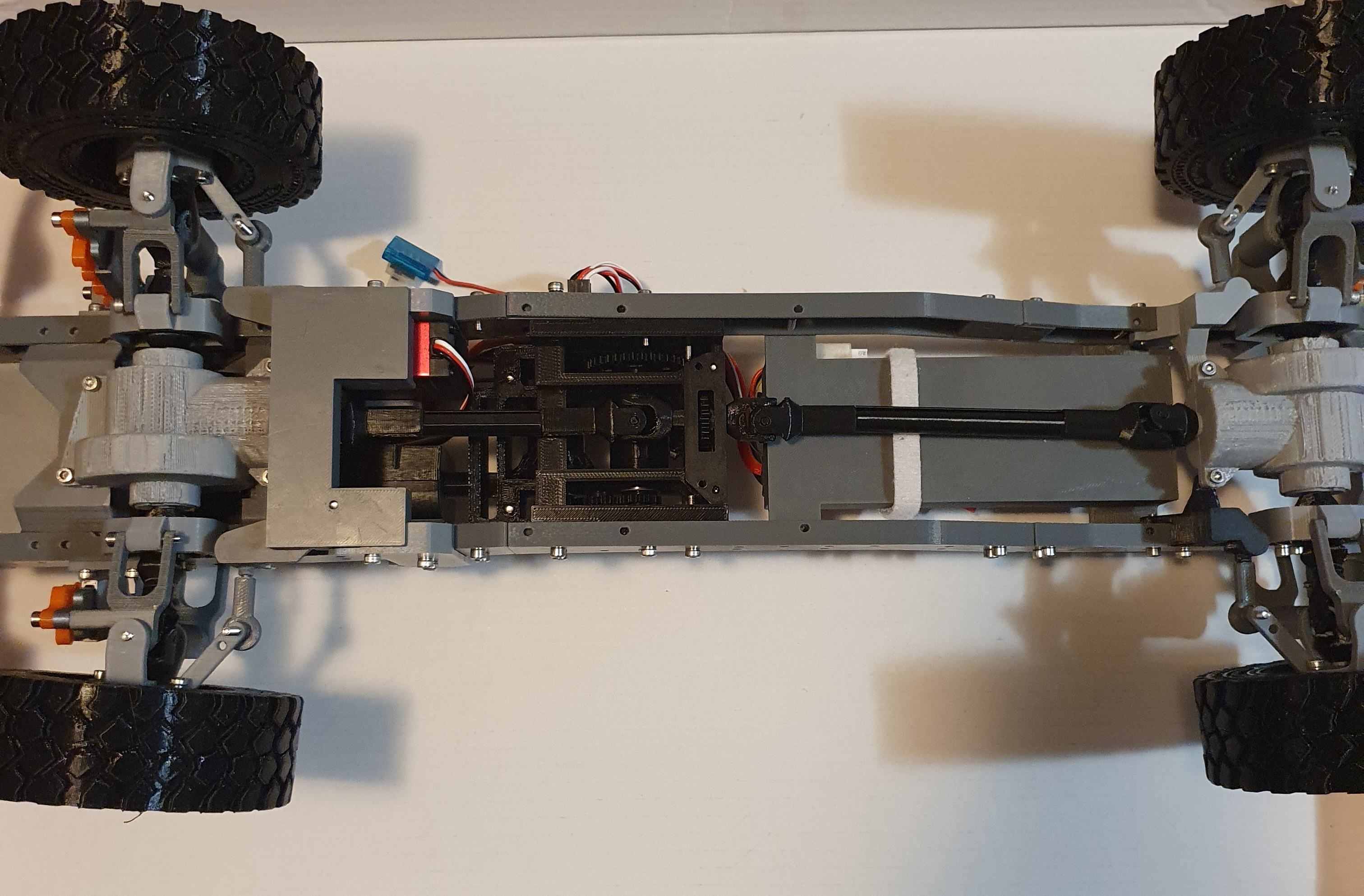

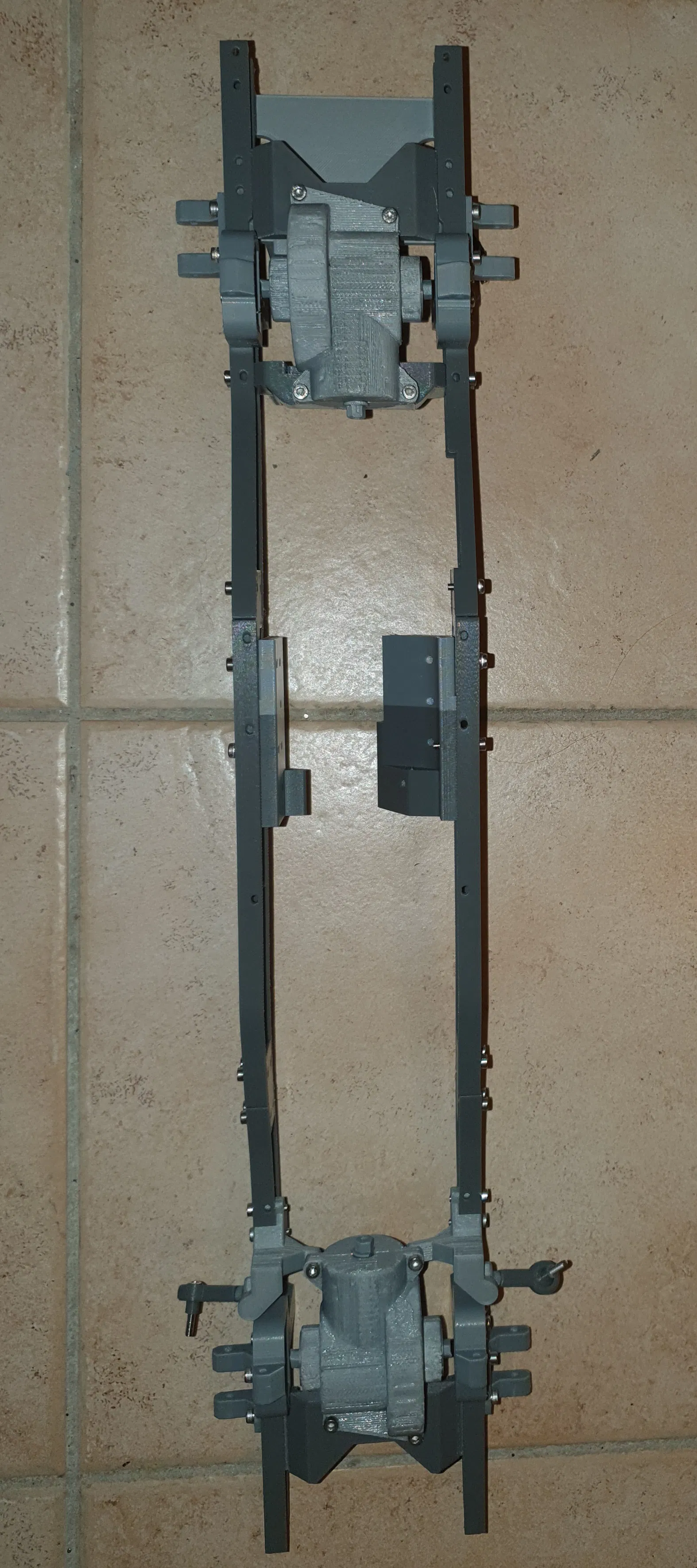

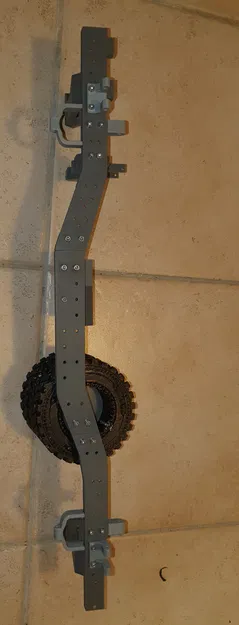

Để ráp khung sườn thì xem hình nha; lưu ý là cái chỗ đỡ hộp số tự động đã thay đổi so với hình chụp rồi đó (mấy phần xài 2 màu filament khác nhau).

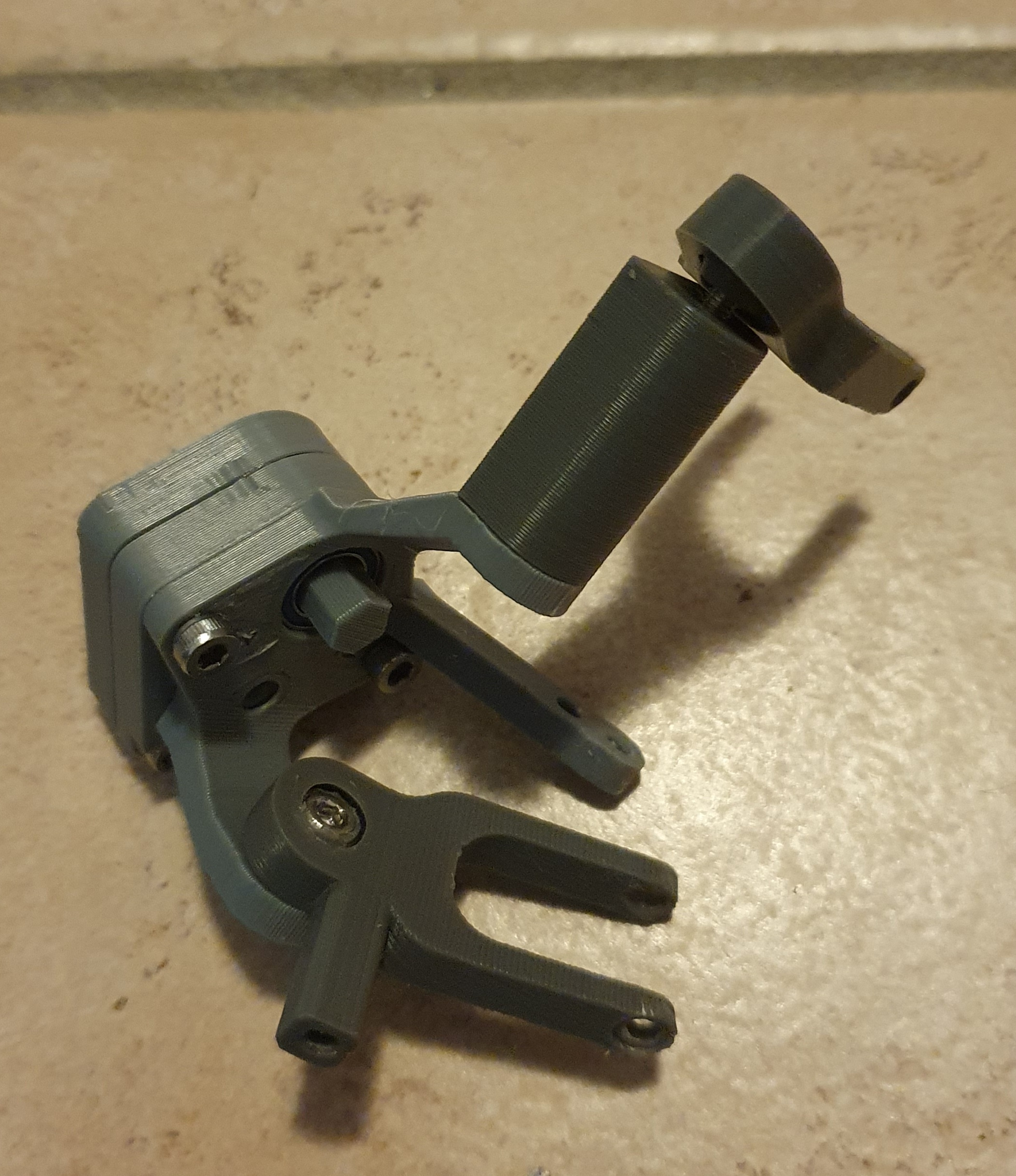

Hầu hết các cụm nhỏ đã được phát hành dưới dạng mẫu riêng nên tui sẽ cho link tới mấy mẫu đó và thường sẽ có hình ảnh hỗ trợ cho việc ráp.

Đây là danh sách link tới mấy phần nhỏ tui đã phát hành trước đây:

LUÔN LUÔN SỬ DỤNG FILE IN VÀ STL TỪ BẢN THIẾT KẾ ĐẦY ĐỦ (Vài chi tiết có thể đã thay đổi).

Cho bộ vi sai chống trượt thì xem ở đây và ở đây.

Cho trục cầu (portal axles) thì xem .

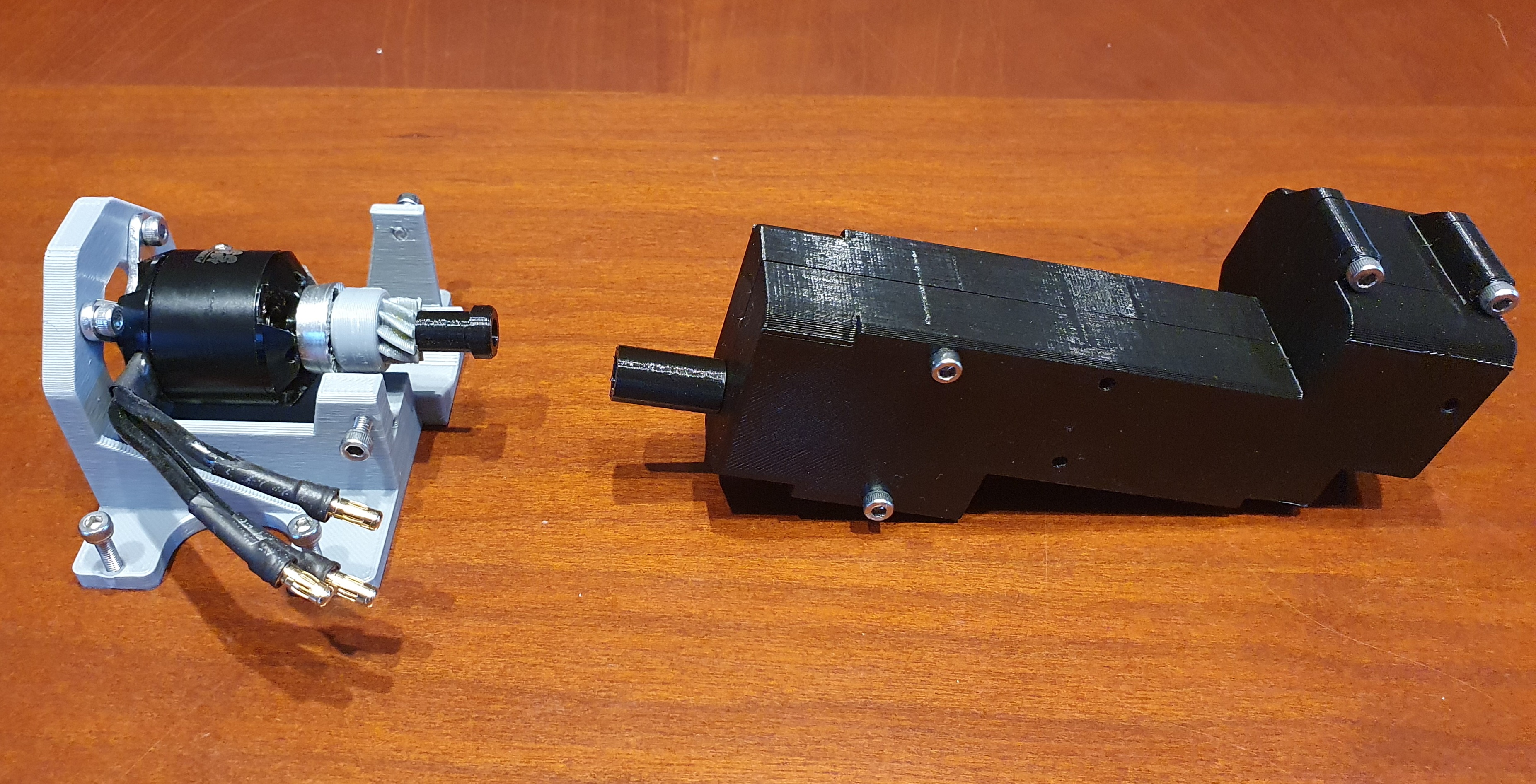

Cho hộp số tự động thì xem ở đây.

Cho hộp số số 1 thì xem .

Trục truyền động (Driveshafts) xem ở đây và ở đây. Trục truyền động là mấy cái dài hơn (cái slide yoke là mấy cái bự, còn mấy cái yoke, cross và pin thì xài chung).

Cho giảm xóc thì xem . Ốc M3 đã được thay bằng cái pin kể từ của tui.

Cho vỏ bánh xe thì dùng nhiều keo giấy/keo thủ công để bảo vệ tấm build plate nha.

Mấy bác nên ráp bánh xe/vỏ bánh sau cùng. Mấy bác có thể chặn xoay khi gắn bánh bằng cách giữ trục truyền động. Đừng siết ốc quá chặt kẻo bánh xe bị kẹt nha. Cái này cũng áp dụng cho mấy con ốc giữ càng treo hay giảm xóc luôn.

Tui giữ nguyên quy ước đặt tên cho các bộ phận nha:

XXXnn-kk-tên

XXX = cụm lắp ráp nn = số thứ tự chi tiết trong cụm này kk = số lượng cần cho 1 bộ phận của cụm lắp ráp
