Vỏ Open Case in 3D cho Keychron V1 Max (Keyboard Case)

Trong vài năm nay, mình đã muốn thiết kế một bộ vỏ bàn phím có thể in 3D… Giờ thì với XL mình cuối cùng cũng có đủ build volume để làm được!

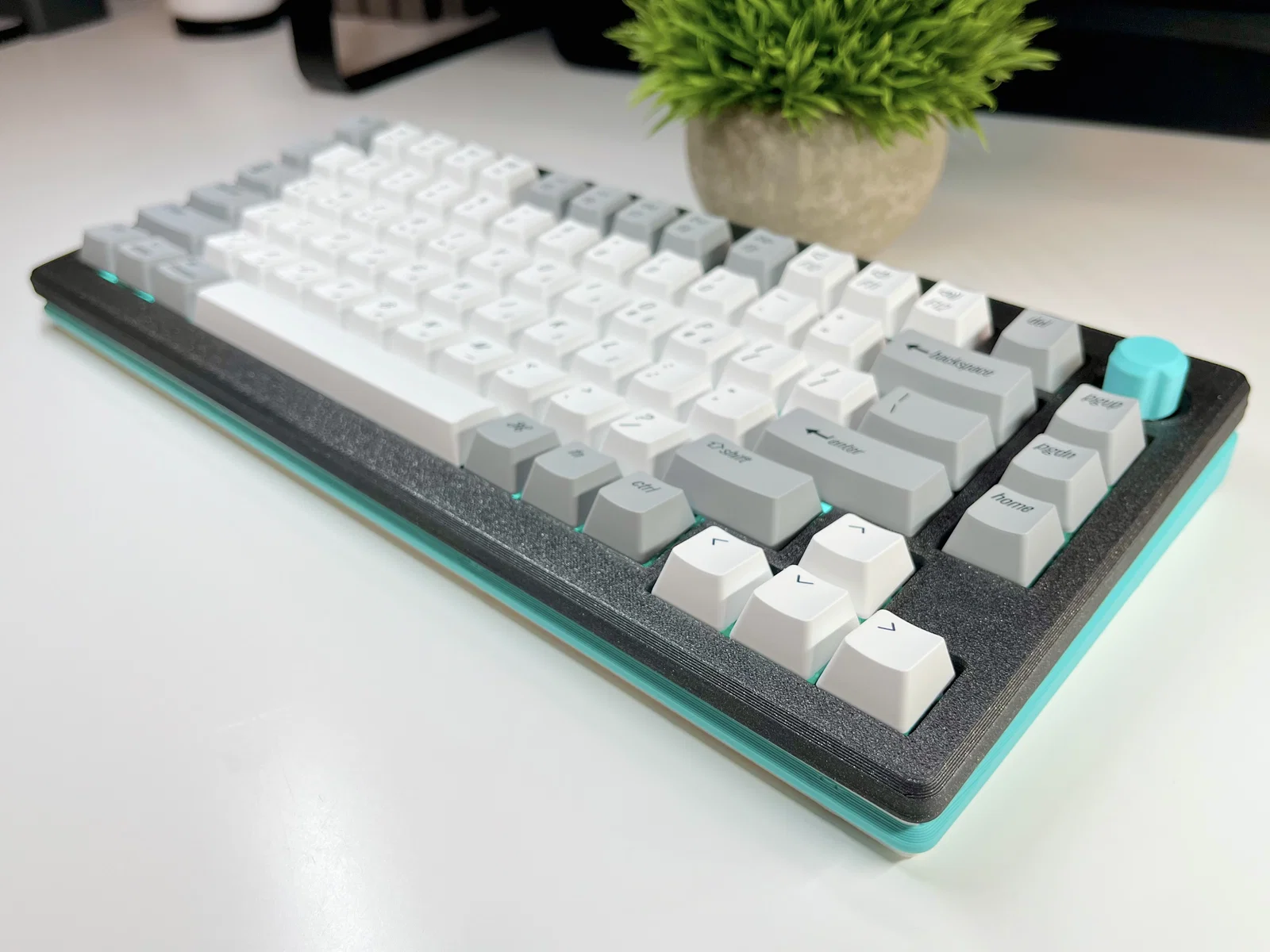

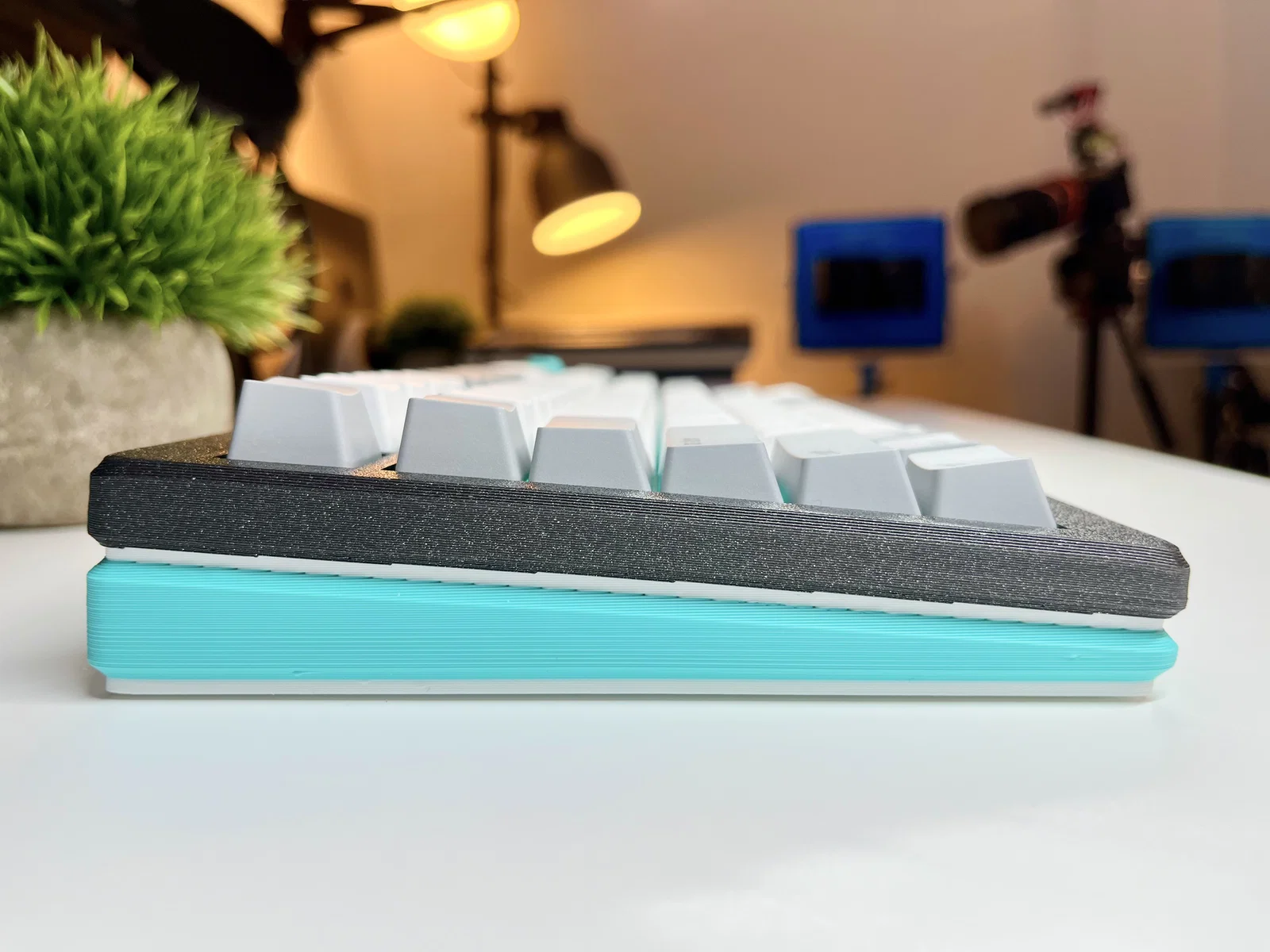

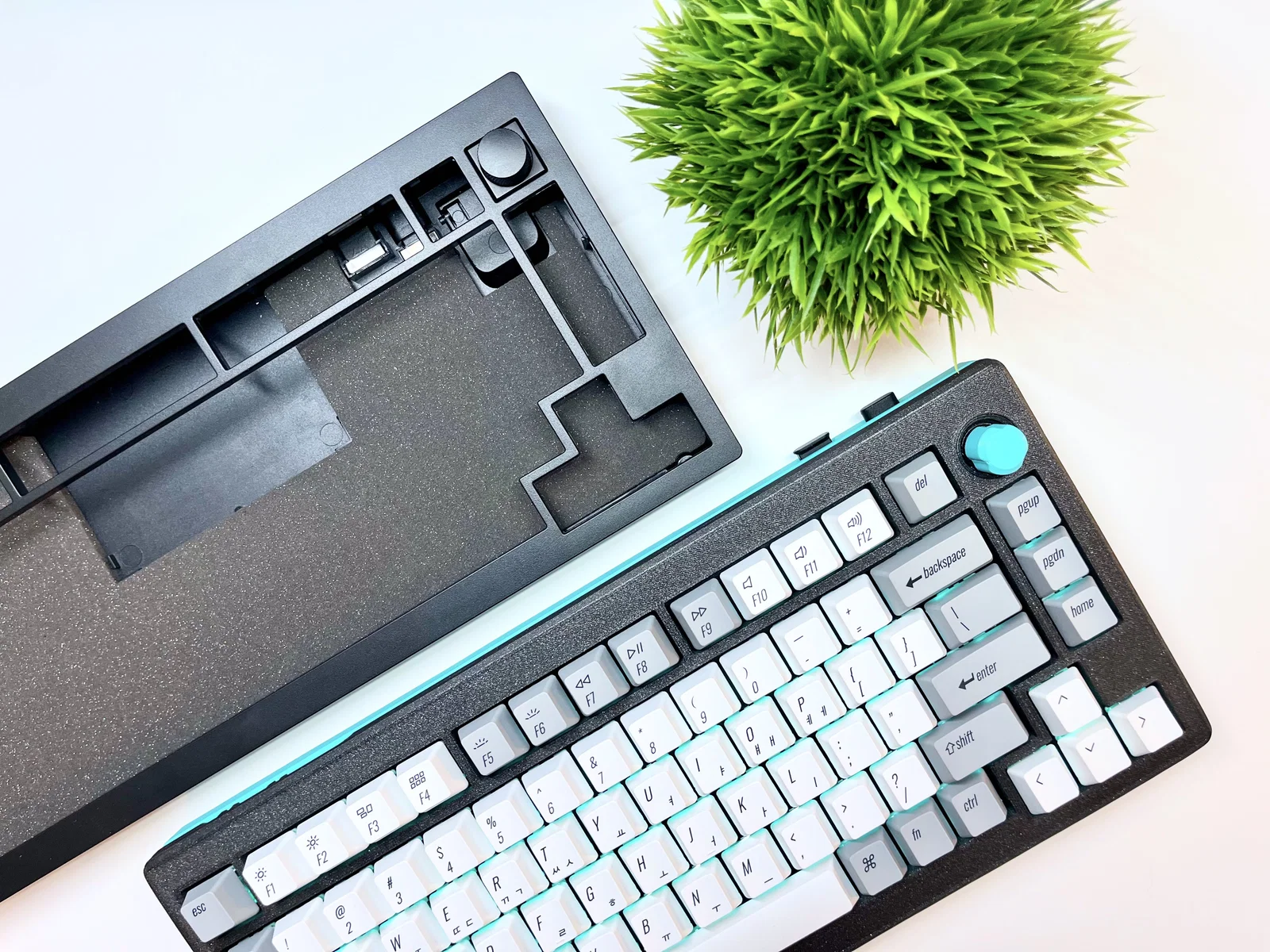

Mình thiết kế bộ vỏ này (in 3D hoàn toàn) để thay thế cho cái vỏ cơ bản đi kèm Keychron V1 Max (KHÔNG phải V1 bản thường). Vì sao chọn V1 Max? Vì đây là một bàn phím giá khá dễ chịu (94USD bản assembled) và dễ mua, dùng firmware mã nguồn mở, và cái vỏ gốc thì ổn… nhưng vẫn có thể cải thiện thêm. Mình hy vọng thiết kế vỏ open-source này sẽ là điểm khởi đầu để mọi người tiếp tục nâng cấp, chỉnh sửa.

Video

Các điểm nổi bật khi in:
- TPU gasket mounting
- Thẩm mỹ case + knob độc lạ
- TPU base pad để giảm vang/giảm ồn (acoustic dampening)

Những thứ bạn sẽ cần:
- 4x miếng Rubber Pads (Amazon USA: https://amzn.to/4bUJ5YC, Amazon Canada: https://amzn.to/3yWuVHJ)

• Dán dưới đáy case base để tiếp xúc mặt bàn
  - 4x nam châm tròn 6x1.5mm (Amazon USA: https://amzn.to/3xhMWzB, Amazon Canada: https://amzn.to/3xl1XRc)

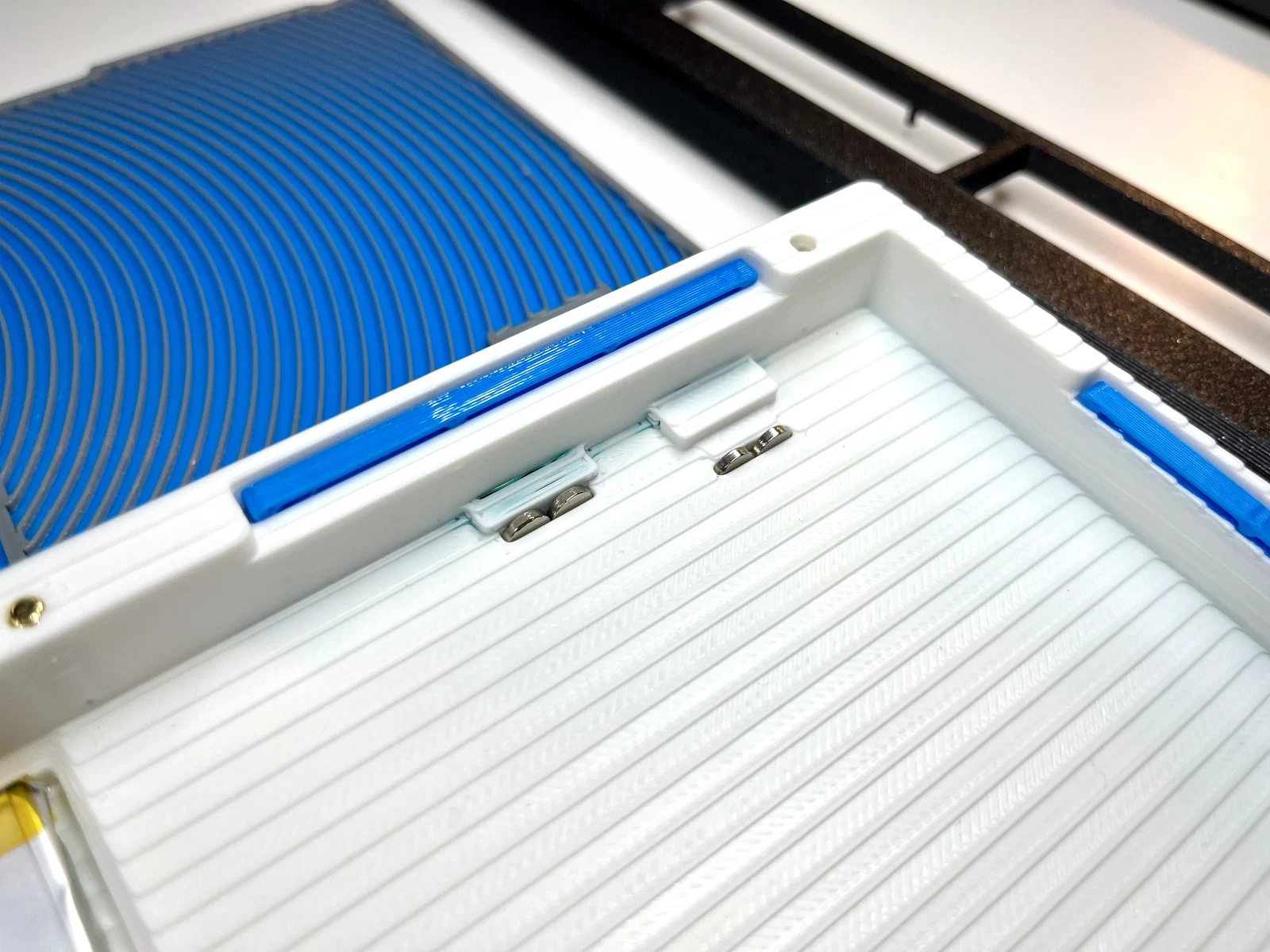

• Dành cho các khe bên trong case base, chỗ phần lưng của RF dongle cài vào
  - Keychron V1 Max (Amazon USA: https://amzn.to/3VynpLP, Amazon Canada: https://amzn.to/3XgDXcH)

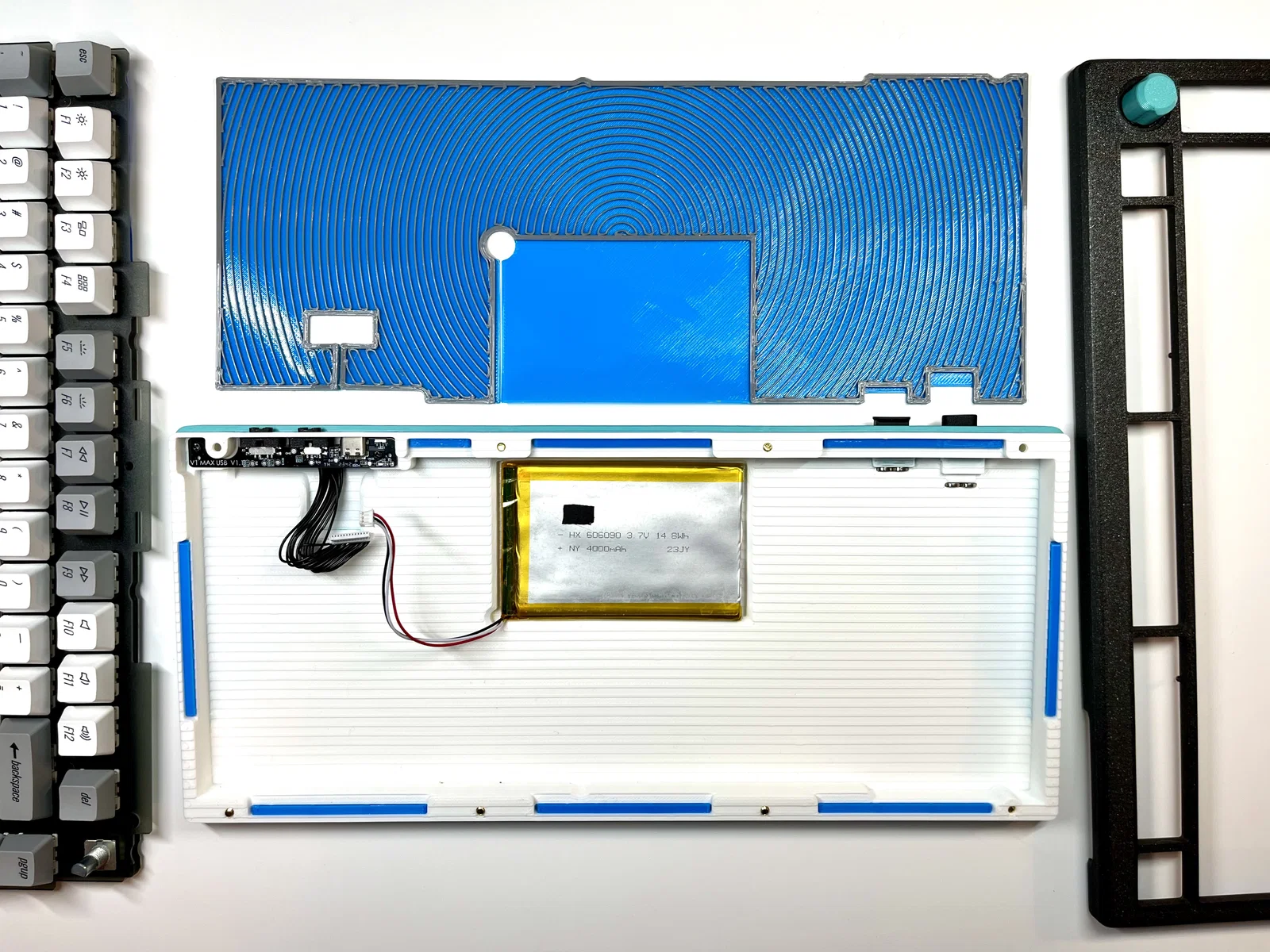

• Bạn sẽ dùng:
  • PCB-Plate Assembly

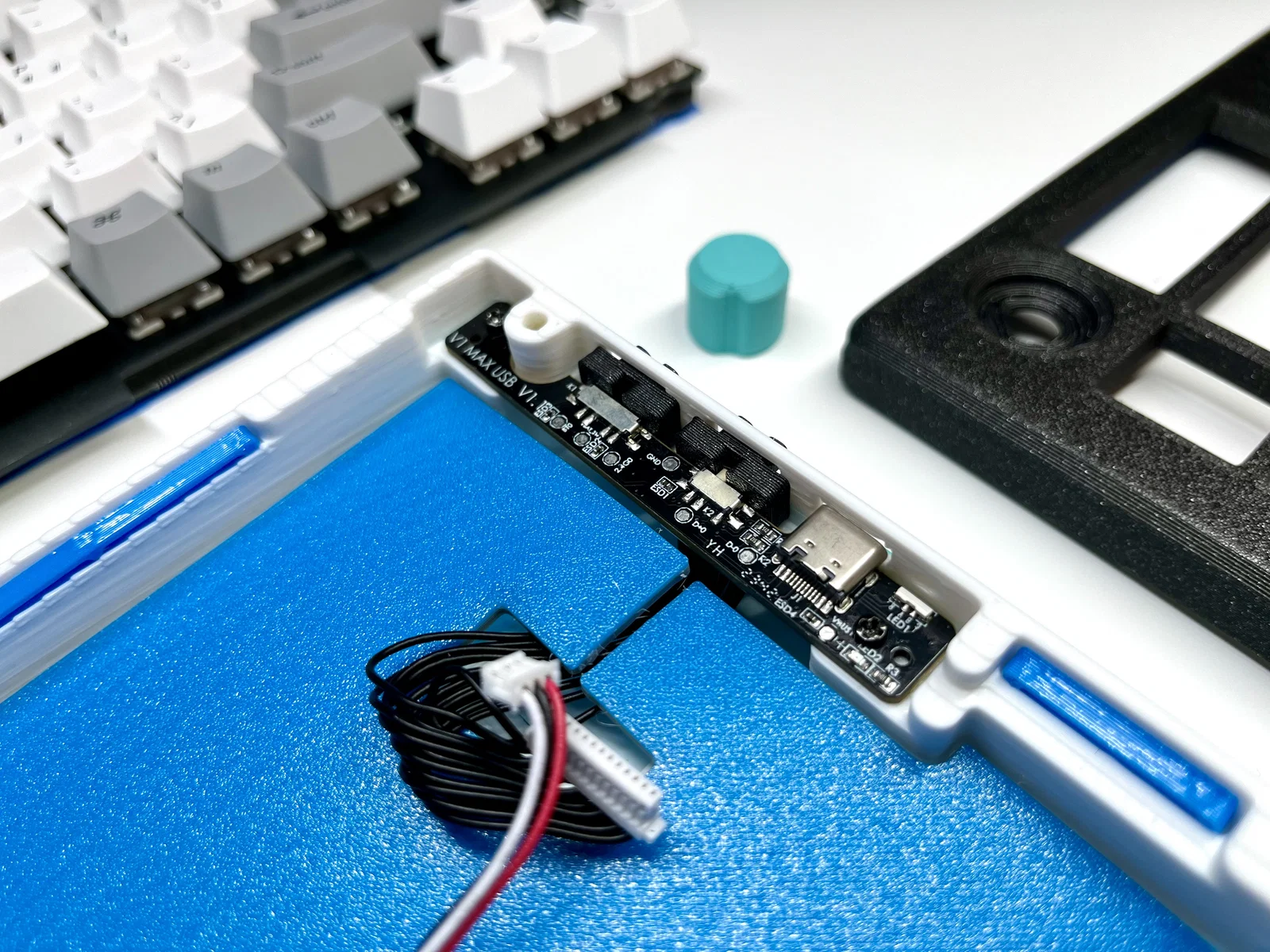

  • USB daughterboard
  • 2x ốc daughterboard
  • 8x cap screws để bắt case top-base
  • pin 4000mAh (CẢNH BÁO: tháo pin này khỏi vỏ zin khá khó và rủi ro, nhớ cực kỳ cẩn thận để không làm hư pin khi gỡ khỏi vỏ gốc - tự chịu rủi ro)
    *Link Amazon là Affiliate links, mình dùng nguồn này để hỗ trợ các dự án như dự án này.

Mẹo in (Printing Tips):

Mình đã kèm đầy đủ các file .3mf mình dùng để in, nhưng dưới đây là vài điểm đáng lưu ý.

Thiết lập chung (Universal Settings)
- 0.32mm SPEED (layer height)
- 15% Rectilinear infill
- 2 Perimeters
- Textured print bed
- Nếu bạn làm theo các file .3mf mình cung cấp thì lưu ý mình dùng pha trộn giữa PLA+ (case base + knob, 220ºC) và PLA thường (case top, 205ºC). Bạn nên đảm bảo nhiệt độ và các thiết lập in khác phù hợp với loại filament bạn đang dùng.

Case Base
- PLA+
- Dùng multi-material painting để tô màu họa tiết vòng ngoài + các khe RF dongle
- In phẳng với mặt đáy của base úp xuống bàn in

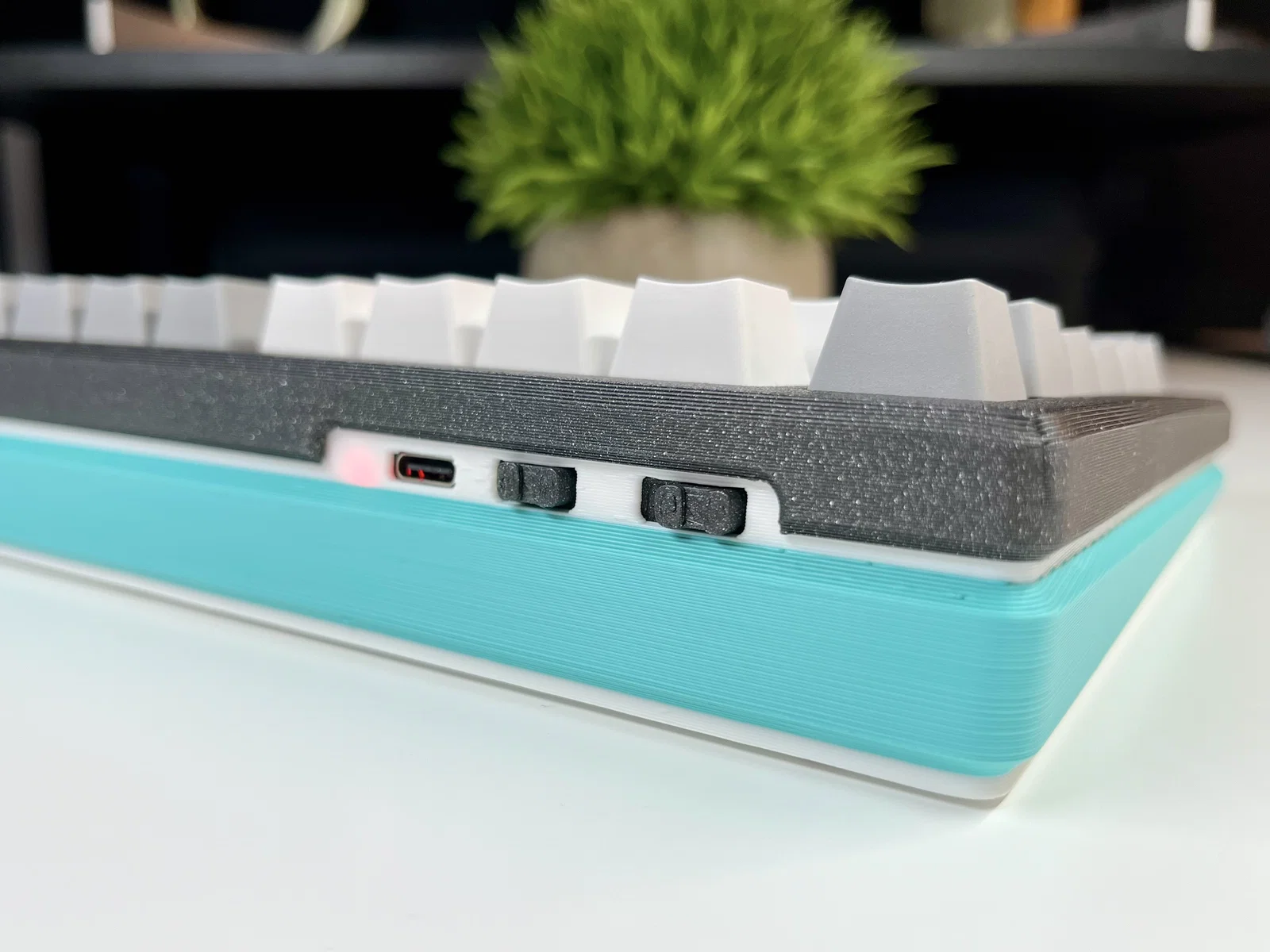

- Cần supports cho các cổng daughterboard + các khe RF dongle
- Dùng seem-blockers để tránh đường seam quay ra mặt ngoài của case quanh các lỗ ốc nối case base với case top (xem .3mf để tham khảo)

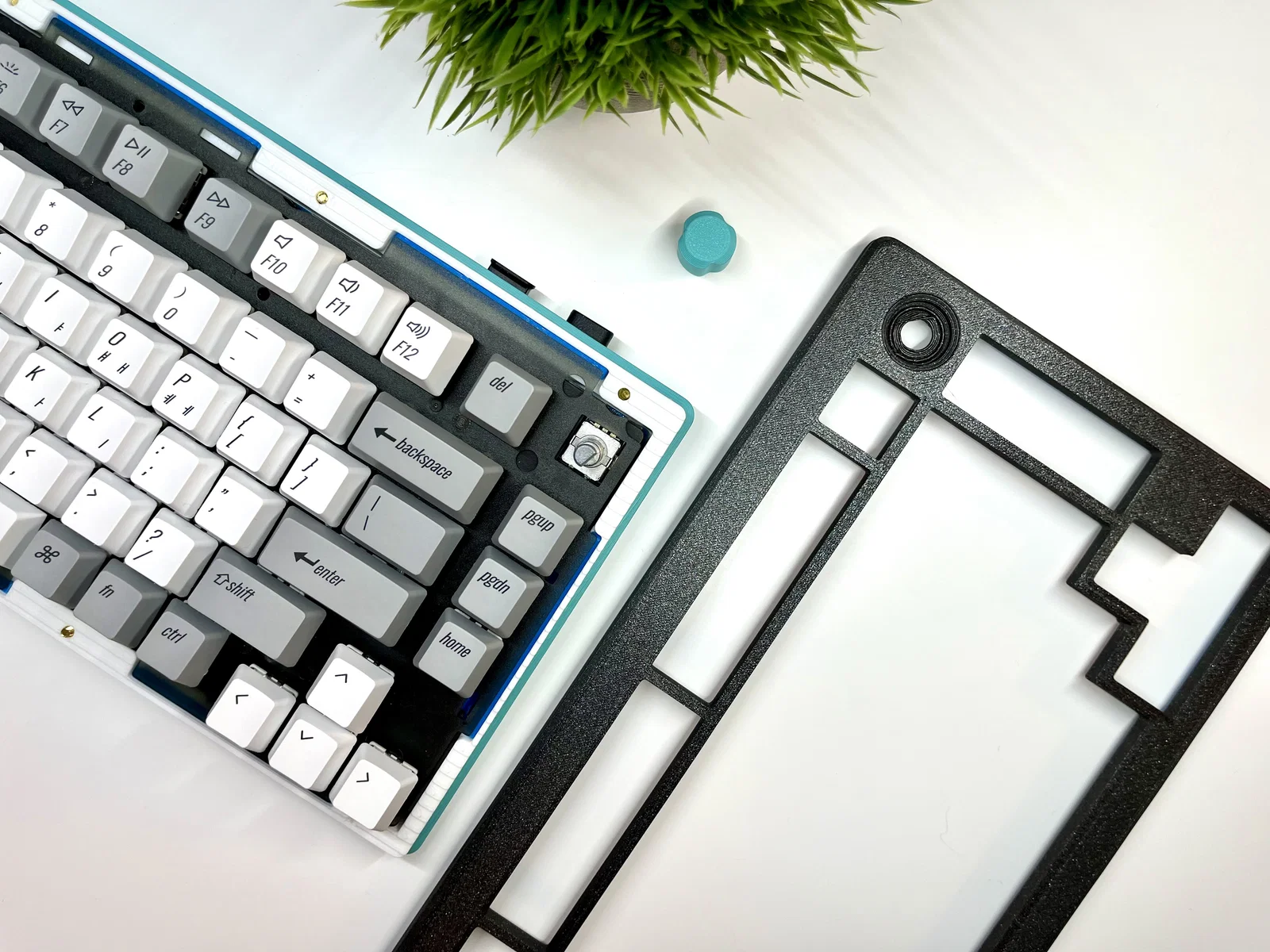

Case Top
- PLA
- In úp ngược
- Chỉnh phần đáy của hốc knob (knob recess) thành 6 perimeters để nhìn đẹp nhất
- Chỉ cần supports cho phần hốc knob

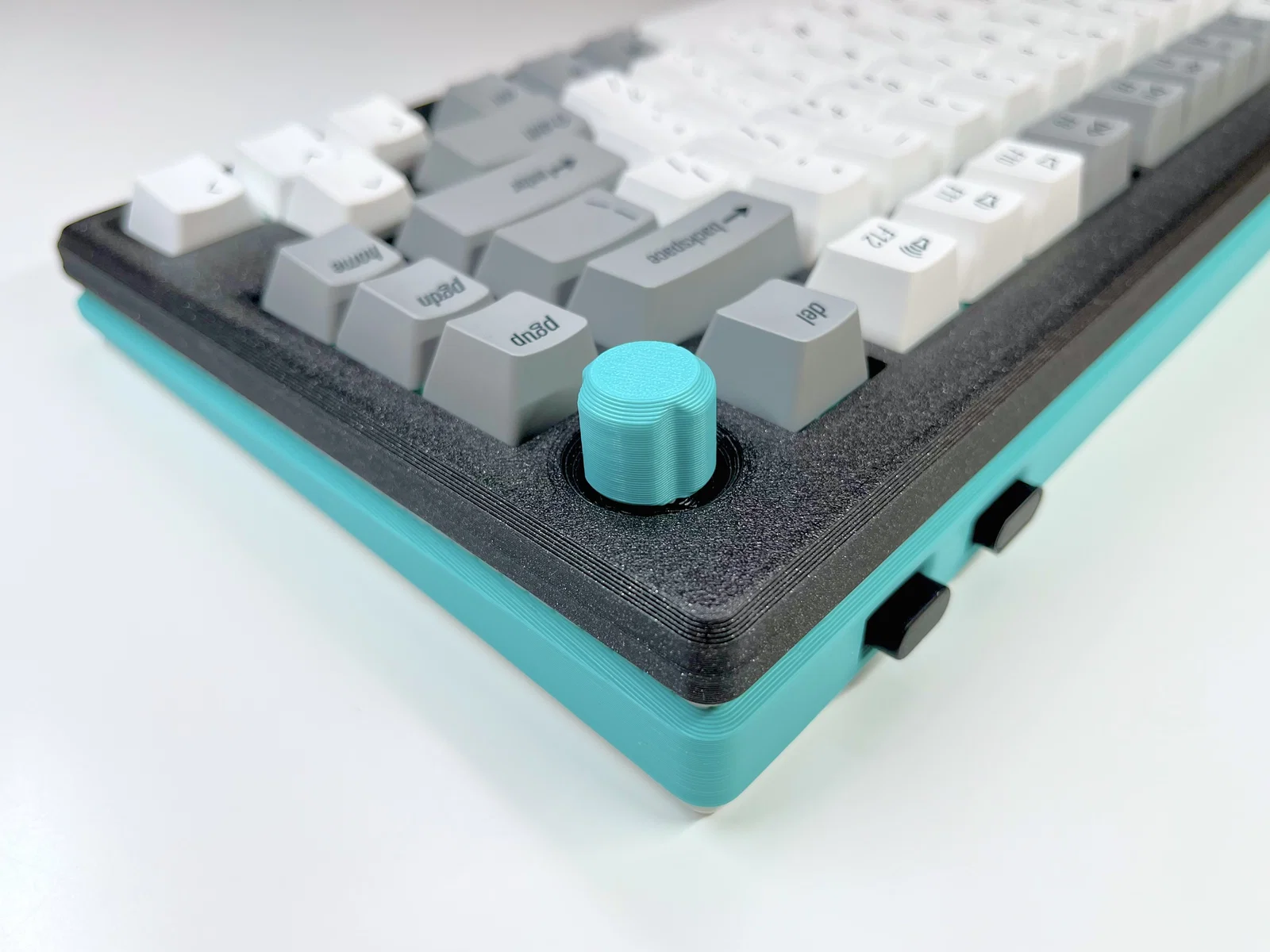

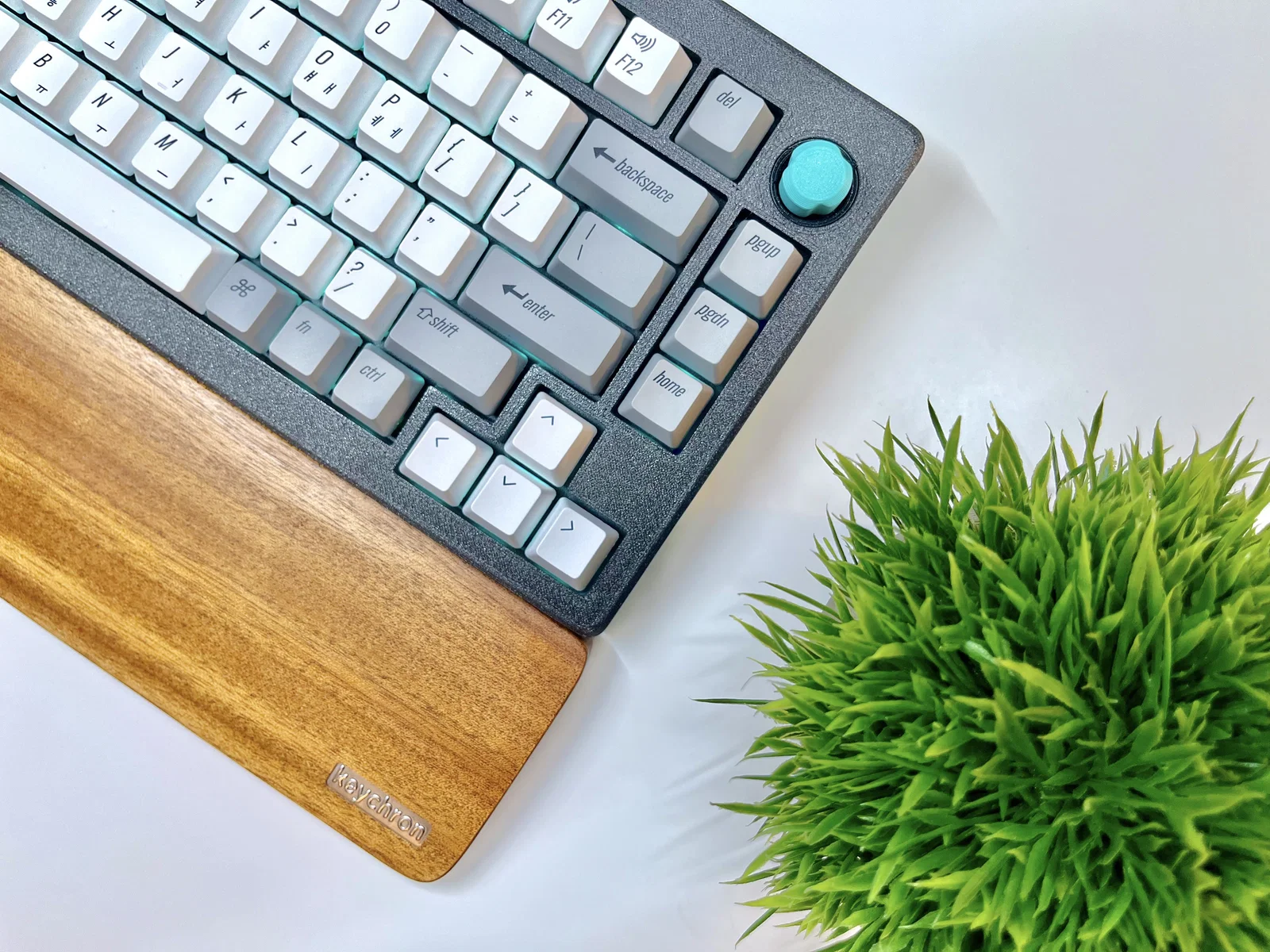

Knob
- PLA+
- In úp ngược
- Dùng Aligned Seem để bề mặt mịn nhất

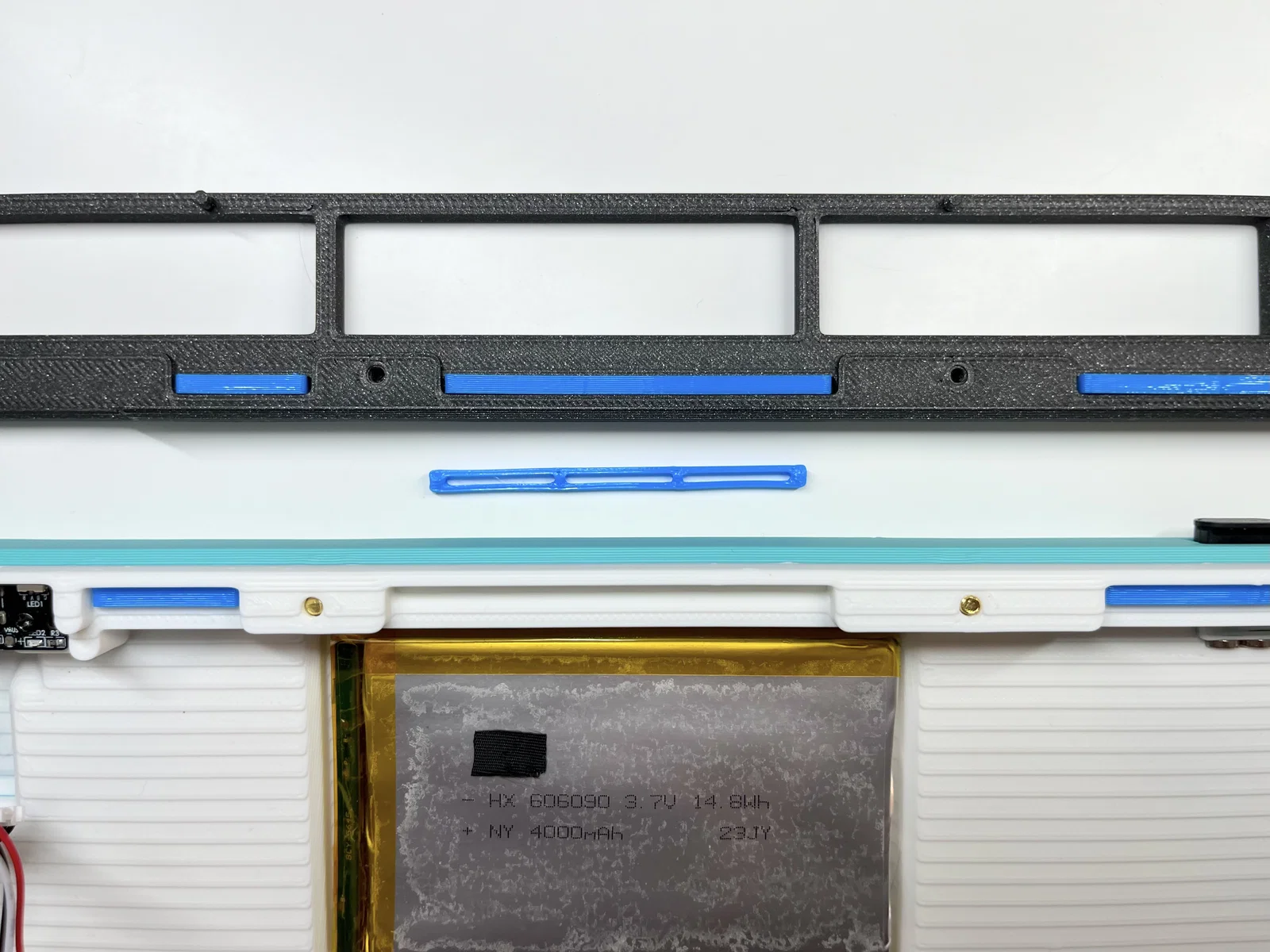

Gaskets
- TPU 95A
- In sao cho các lỗ hướng lên và nằm trên mặt phẳng
- 2x gasket nhỏ, 14x gasket lớn

Base Pad
- TPU 95A
- In úp ngược
- Dùng modifier đi kèm để xác định vùng sẽ in với infill only (mình dùng Archemedian Chords)

License: CERN OHL V2 Strongly Reciprocal

CẢNH BÁO: Tự làm dự án này là bạn tự chịu rủi ro. Mình không chịu trách nhiệm cho bất kỳ vấn đề/hư hại nào phát sinh từ việc thực hiện dự án này hoặc sử dụng các sản phẩm tạo ra từ dự án.

Còn lại thì chúc bạn làm vui vẻ! Nếu bạn có in ra hoặc có chỉnh sửa/mod lại, nhớ chia sẻ hình ảnh và chi tiết để mọi người cùng xem/cùng trải nghiệm nha.
