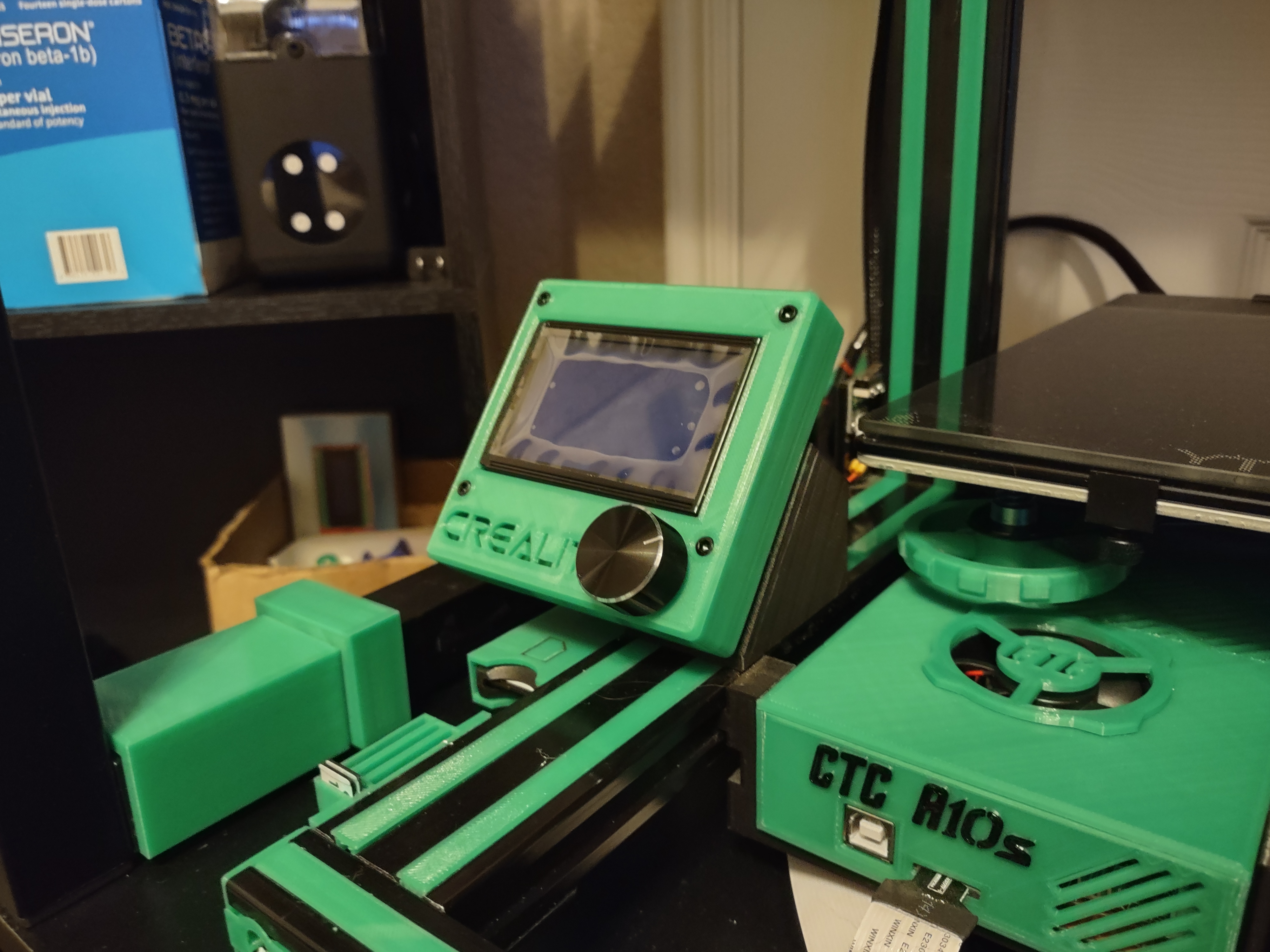

Vỏ Màn Hình Ender 3 Cho CR-10, A10s, v.v...

Đây là một phiên bản sửa đổi khác của vỏ màn hình CR-10 được bao gồm trong bộ dụng cụ độc lập CR-10 của xxricsx: https://www.thingiverse.com/thing:2747280

Màn hình giống CR-10 đi kèm với máy in CTC A10s của tôi có bộ mã hóa bị lỗi và một số phần màn hình bị mờ. Tôi đang trong quá trình thay thế bo mạch chủ Anet đi kèm với máy CTC của mình bằng bo mạch chủ 32 bit Creality (V4.2.7) và muốn giữ nguyên thiết lập cáp ruy băng đơn của CTC nên tôi đã mua một màn hình Ender 3 để thay thế bộ phận cũ đang hỏng.

Tôi thích kiểu dáng và vị trí của vỏ màn hình mà tôi đã làm cho CTC ban đầu nên tôi lại mượn tác phẩm của xxricsxx.

Mặt sau của màn hình dự định được gắn vào giá đỡ bằng ba vít tự khai thác, tuy nhiên, tôi đang sử dụng vít máy 9/64" mà tôi đã lắp màn hình ban đầu. Phần cứng M3 cũng nên hoạt động tương tự để gắn mặt sau vào giá đỡ.

Cài đặt: Gắn giá đỡ vào thanh nhôm ở phía bên trái của máy in tại vị trí mong muốn bằng 4 vít M4 và T-nut.

Kéo bốn đai ốc M3 vào bốn lỗ mở được cung cấp trong mặt sau màn hình. Đối với việc này, tôi đã sử dụng vít M3x20mm và vòng đệm phẳng từ bên trong mặt sau để kéo đai ốc vào.

Gắn mặt sau màn hình vào giá đỡ bằng ba vít tự khai thác, vít máy 9/64" hoặc vít M3 có hoặc không có đai ốc.

Đẩy bốn vít mũ hex M3x20mm qua mặt trước màn hình từ bên ngoài, sau đó trượt và nhấn nhẹ màn hình Ender 3 lên bốn vít từ bên trong và lắp hoàn toàn bảng mạch màn hình.

Đẩy màn hình và mặt trước vào mặt sau màn hình và siết chặt bốn vít M3x20 từ phía trước.

Gắn cáp ruy băng màn hình vào vị trí ngoài cùng bên trái của bảng mạch màn hình “EXP3” và vào cổng màn hình của bo mạch chủ.

Cái này có thể in được mà không cần hỗ trợ, mặc dù tôi khuyên bạn nên dùng hỗ trợ cho mặt bàn in để làm nền cho các lỗ vít và đai ốc. Những hỗ trợ đó chỉ cần đẩy ra bằng tuốc nơ vít nhỏ hoặc vít M3 từ các mặt đối diện.

Tôi đã thêm logo Creality để nhận dạng màn hình tôi đã cài đặt trên máy này và để cải thiện tính thẩm mỹ. Tôi đã bao gồm một phiên bản “không có thương hiệu” cho những ai không thích quảng cáo, hoặc cho những ai muốn áp dụng logo của riêng họ.

Tôi hiện đang hoàn thiện thiết kế của mình cho một vỏ điện tử sẽ chấp nhận bo mạch chủ Creality (4.2.7) và nếu tôi nhớ, tôi sẽ quay lại liên kết nó ở đây… :)

Chà, tối qua tôi đã hoàn thành vỏ điện tử cho bo mạch Ender 3, và như tôi đã dự đoán, tôi đã quên đăng liên kết ở đây. :) Đây rồi

/3d-model/bo-vo-dien-tu-creality-nang-cap-cho-ctc-a10s-v2
