Vỏ hiển thị CTC A10S cho máy in 3D

Đây là phiên bản đã được chỉnh sửa của vỏ hiển thị CR-10 được bao gồm trong bộ CR-10 Standalone của xxricsxx.

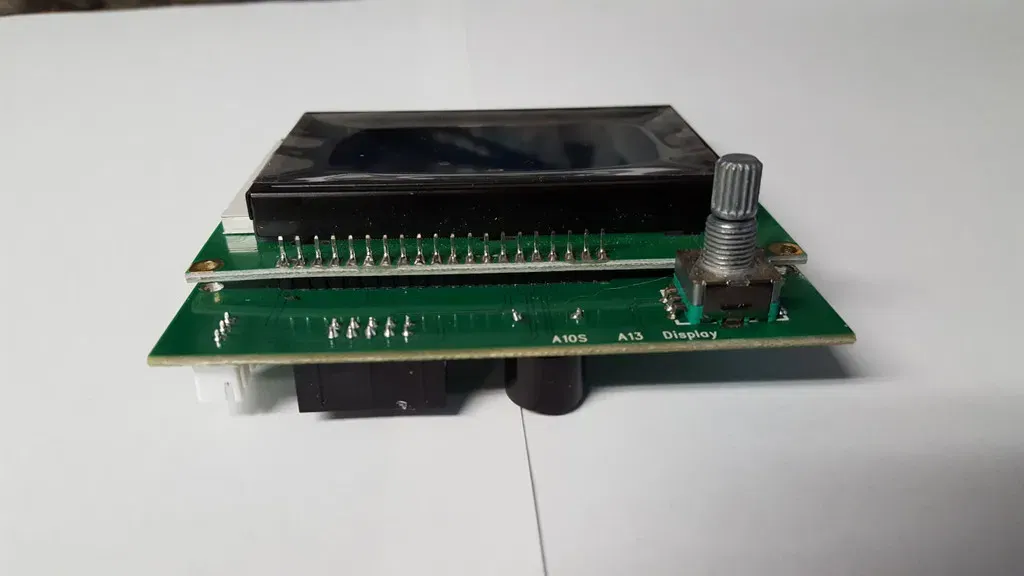

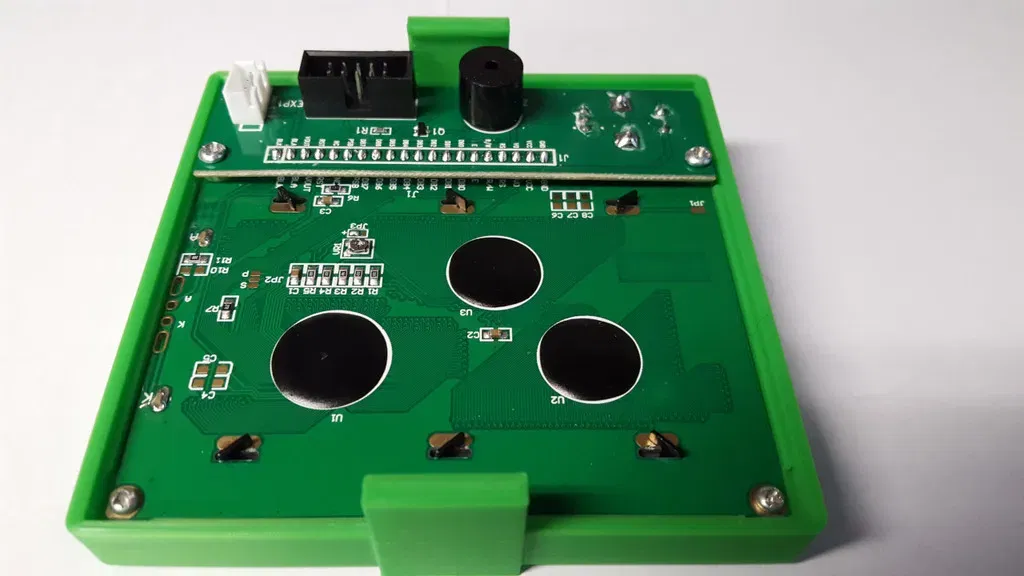

Có ít nhất ba biến thể khác nhau của bản sao CR-10 CTC A10S. Các thành phần khác nhau đáng kể tùy thuộc vào biến thể mà bạn đang xử lý. Vỏ hiển thị này đã được mô hình hóa để phù hợp với màn hình được bao gồm trong phiên bản mà tôi sở hữu. Trước khi tải xuống hoặc in mô hình này, hãy xác minh từ các bức ảnh rằng máy in của bạn sử dụng màn hình cụ thể này.

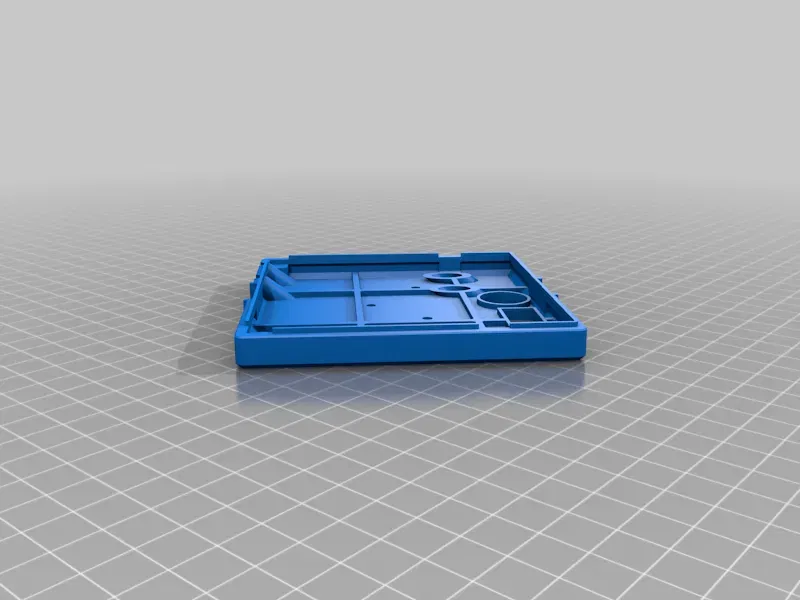

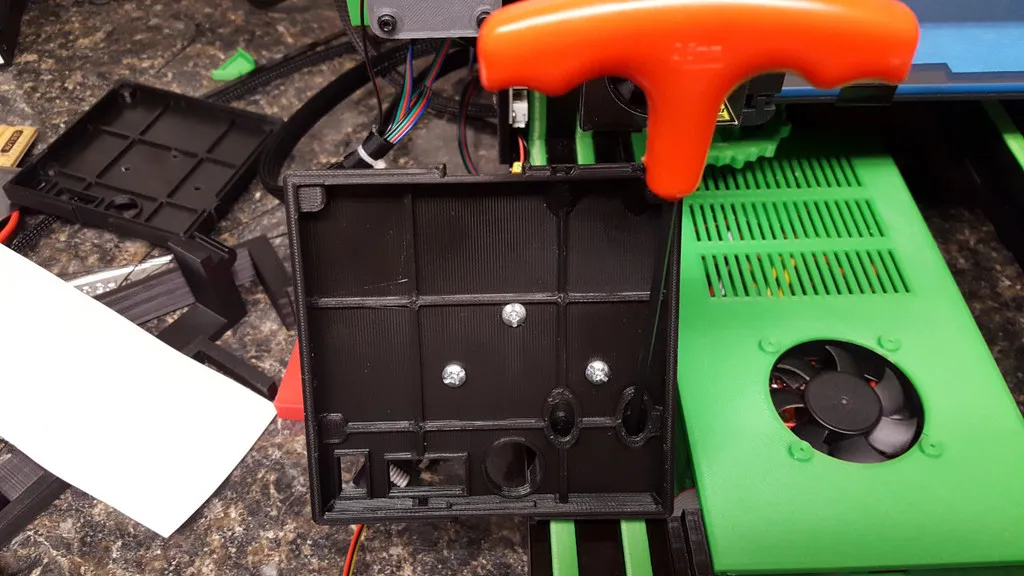

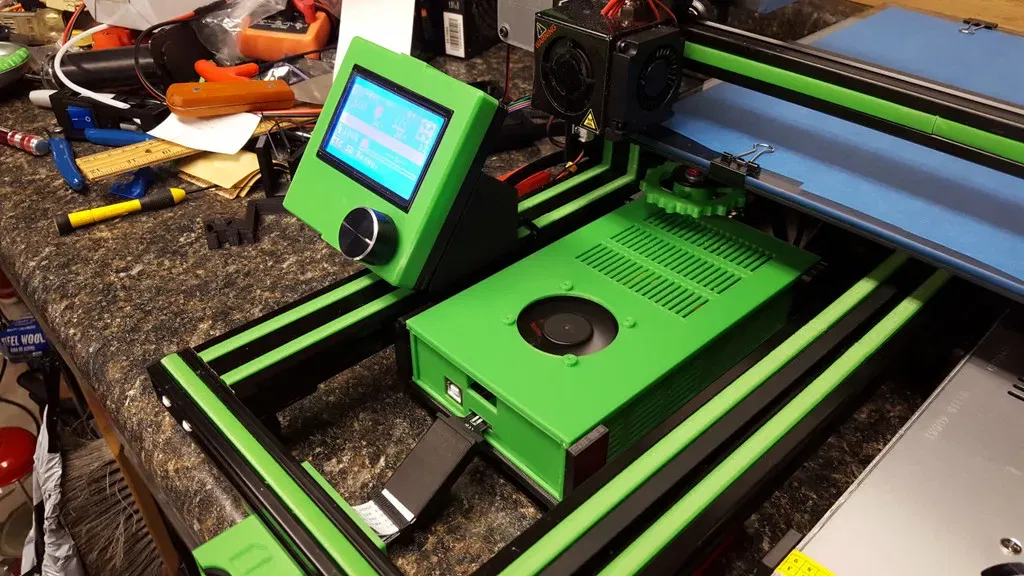

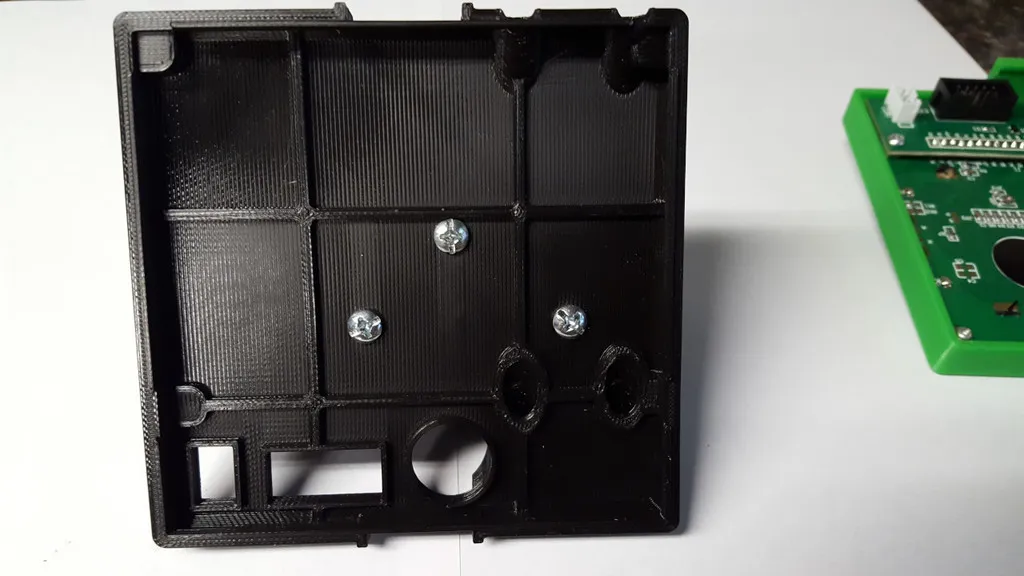

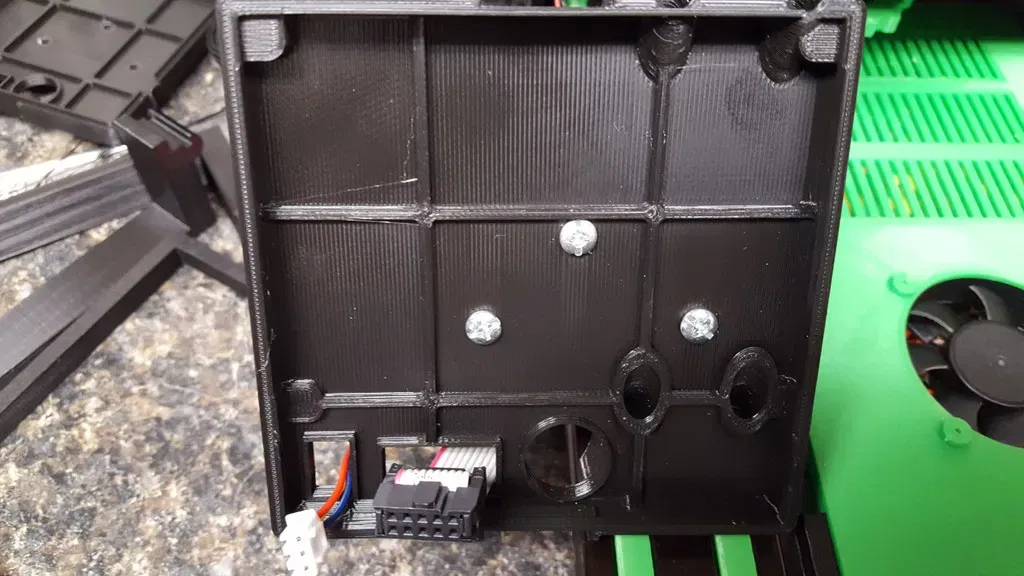

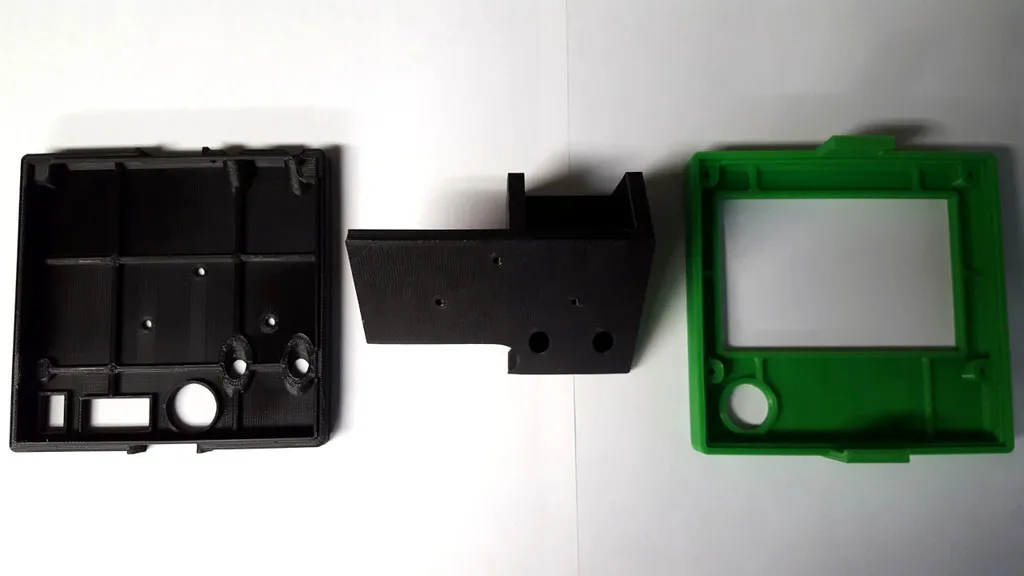

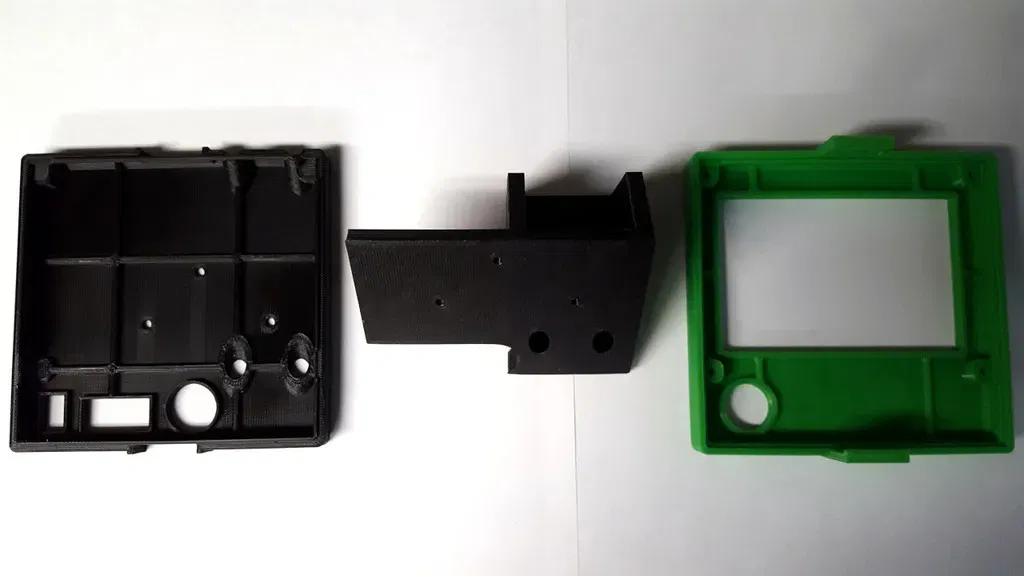

Ngoài việc điều chỉnh thiết kế này để phù hợp với màn hình A10S của tôi, tôi đã loại bỏ các lỗ vít kéo dài qua cả hai nửa, và tạo ra một giá đỡ cứng với chiều cao thấp mà không bị uốn cong dưới áp lực khi nhấn vào bộ mã hóa. Màn hình được dự định gắn vào bên trong mặt trước bằng các vít tự khoan. Mặt hiển thị khớp chắc chắn với mặt sau sau khi gắn mặt sau vào giá đỡ, gắn giá đỡ vào máy in, và cố định màn hình vào mặt trước.

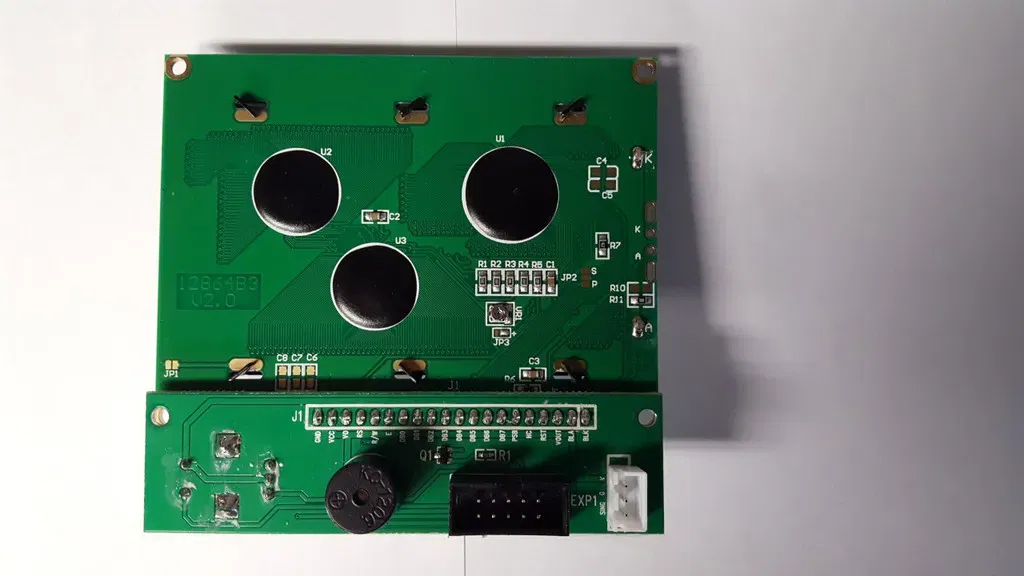

Tệp bổ sung có tiêu đề "A10S_Display_Spacer.stl" là một vòng đệm 2mm vừa khít giữa bo mạch chính và bo mạch con ở cả hai bên của đầu dưới của màn hình. Màn hình đã được gắn trong vỏ nhà máy với các vít siết chặt, buộc bo mạch con phải cong. Tôi không thích tất cả áp lực mà điều đó đặt lên các mối hàn, vì vậy tôi đã tạo ra những vòng đệm này. Nếu bạn sử dụng chúng, bạn chỉ cần in hai cái.
