EnXlosure Prusa HEPA Filter Fan Mod

Back Story

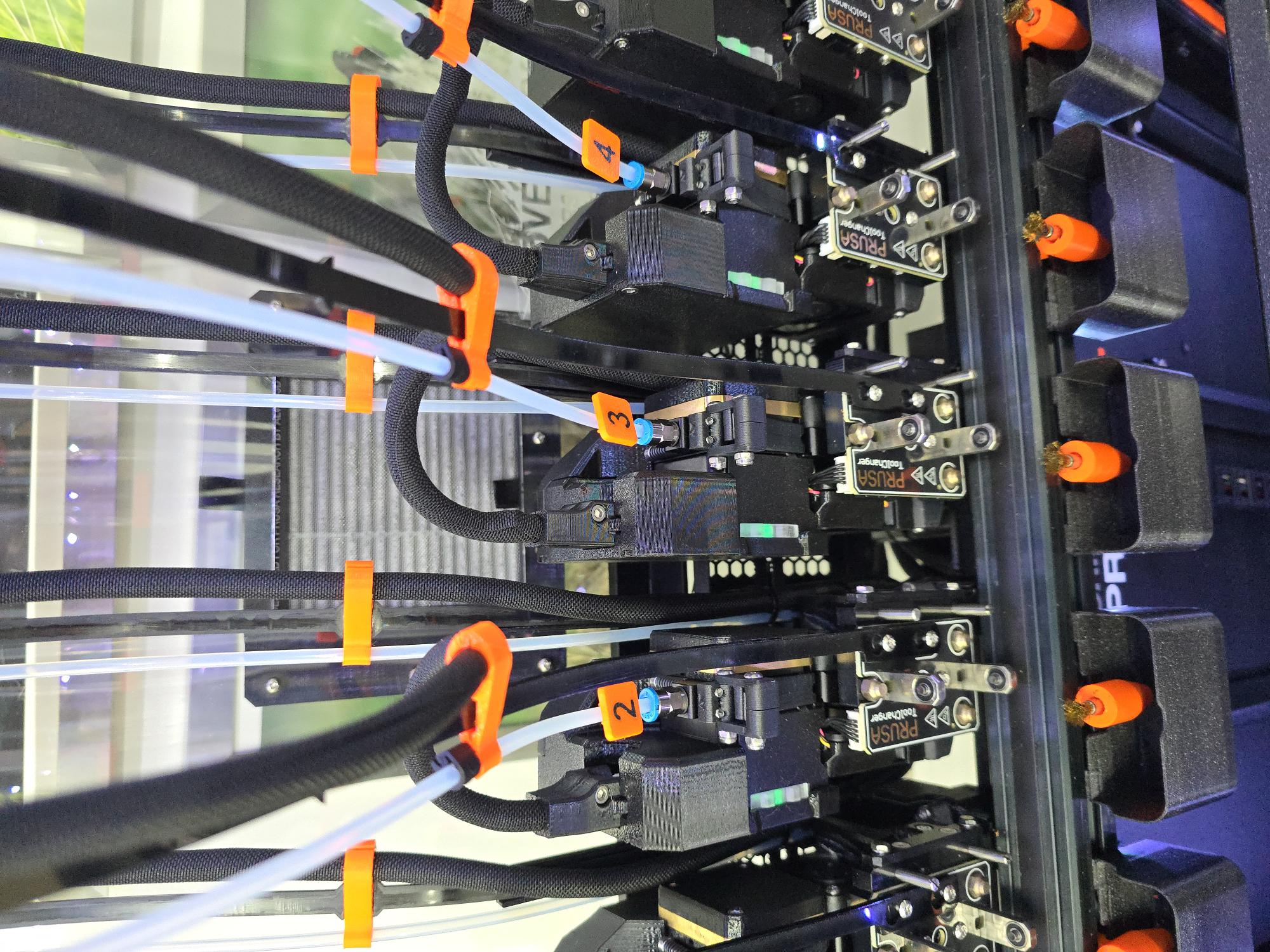

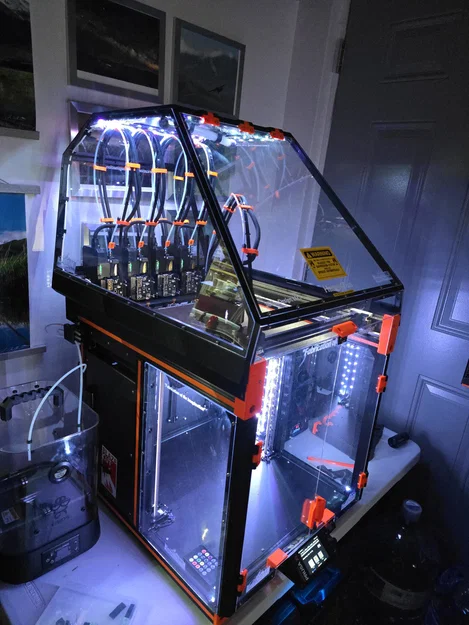

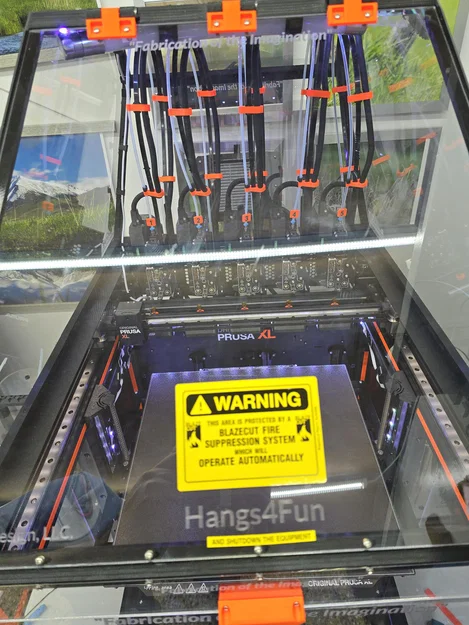

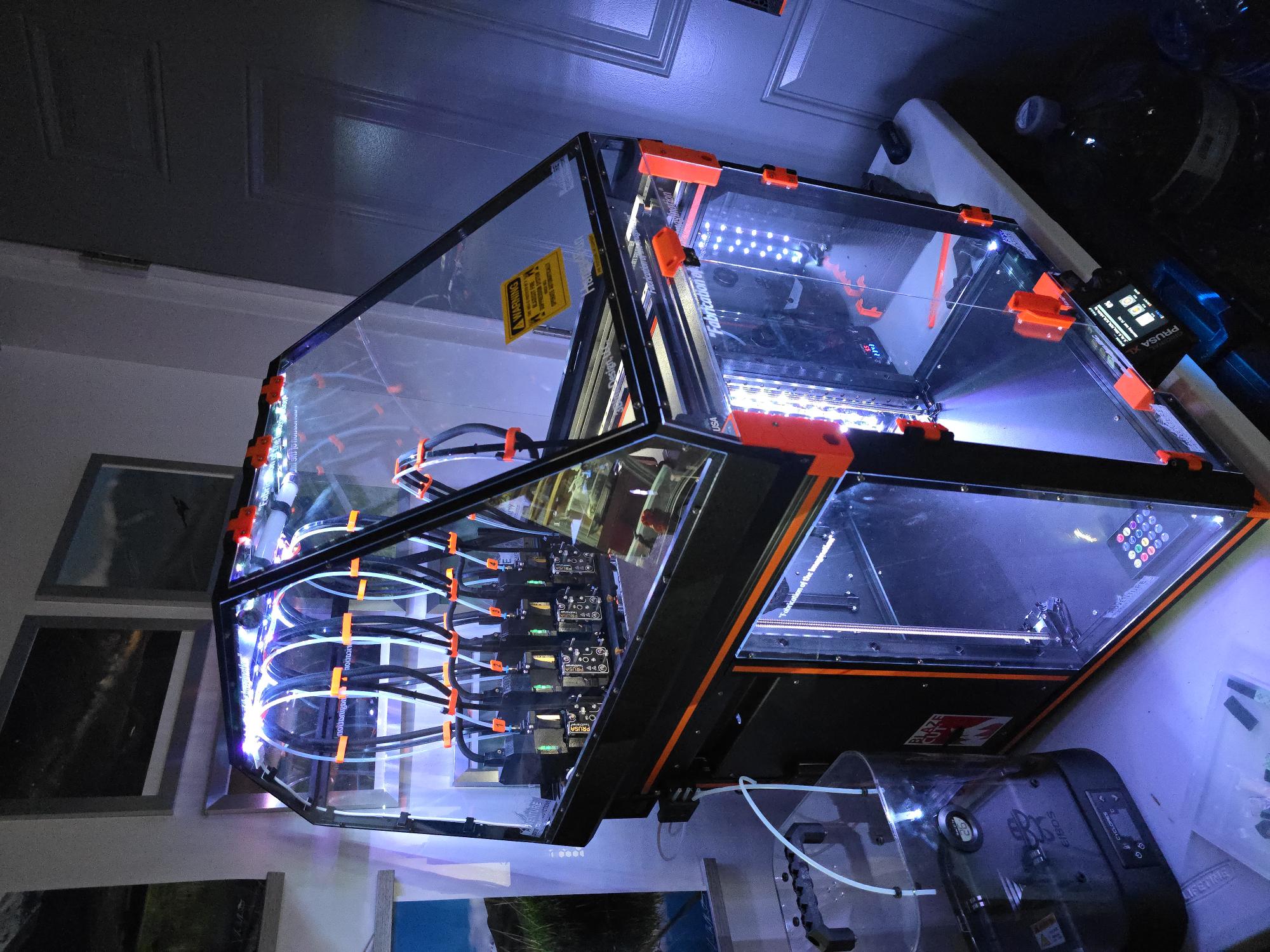

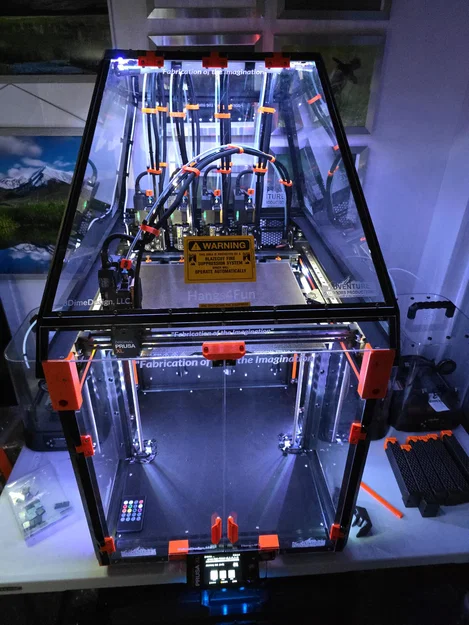

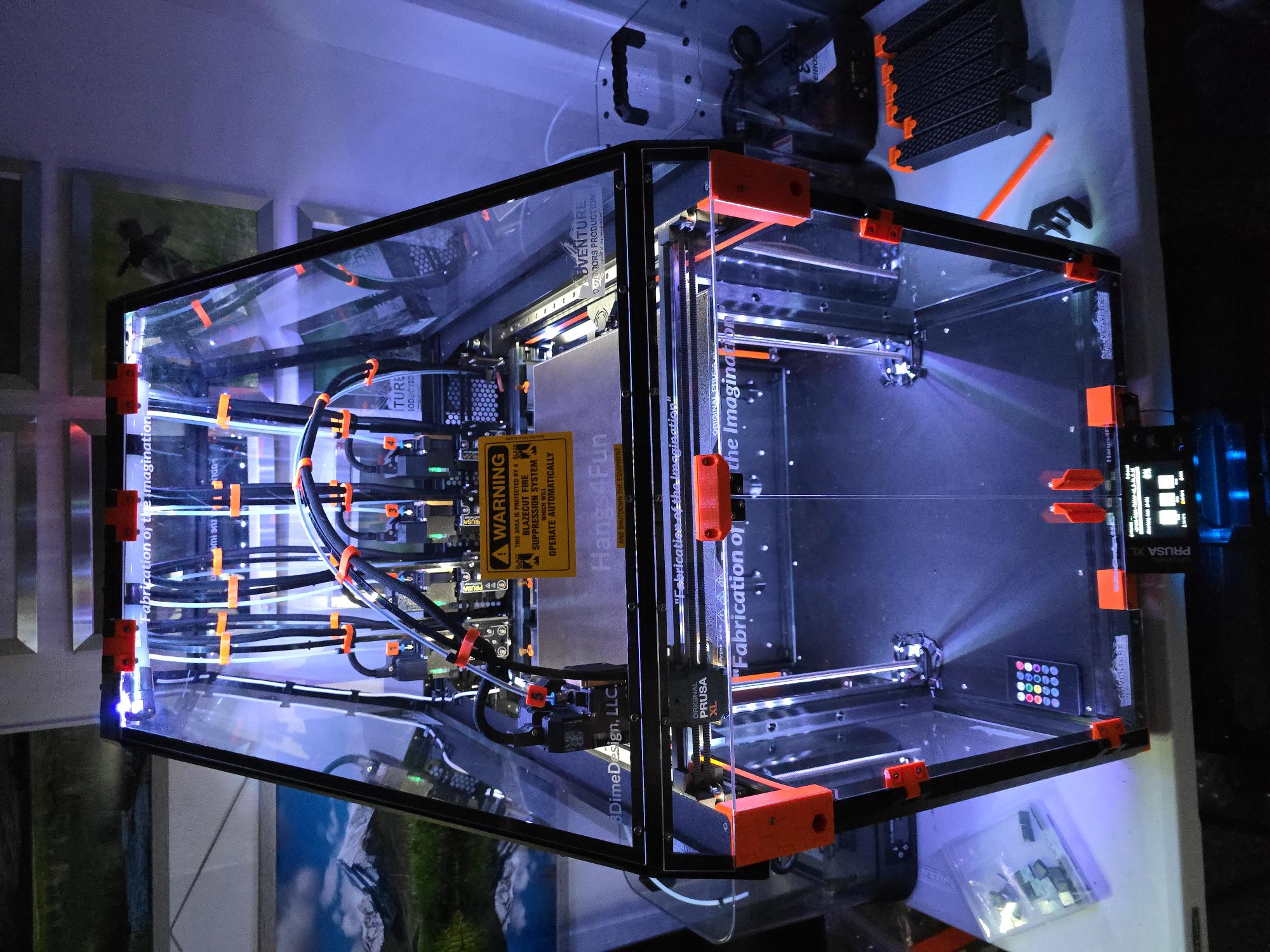

Mình muốn dùng HEPA filter cho con Prusa XL5TH mới làm enclosure (cảm ơn lại lần nữa @Voxel3D) để in PolyCarbonate gia cường Carbon Fiber. Mình có tìm hiểu cái filter ALVEO3D nhìn rất xịn (AlveoONE), nhưng coi bộ không khả thi để kiếm đủ linh kiện ở Mỹ. Sau đó mình nhìn kỹ hơn con MK4 của mình với Prusa Enclosure và advanced filtration. Chuẩn luôn, nó do ALVEO3D làm, VÀ thêm nữa là mình có thể dùng chung đúng loại filter và fan stock để sau này bảo trì cho tiện.

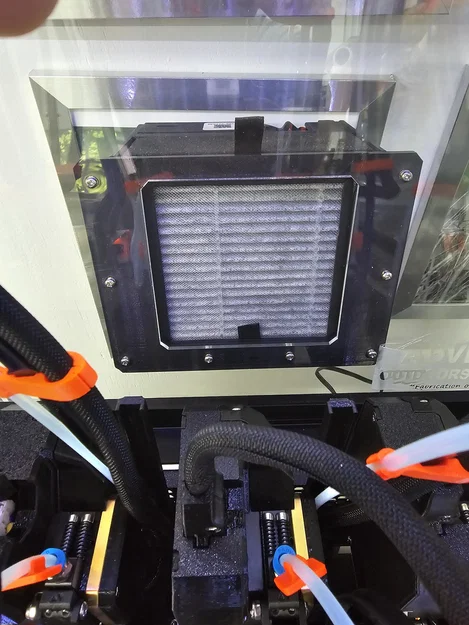

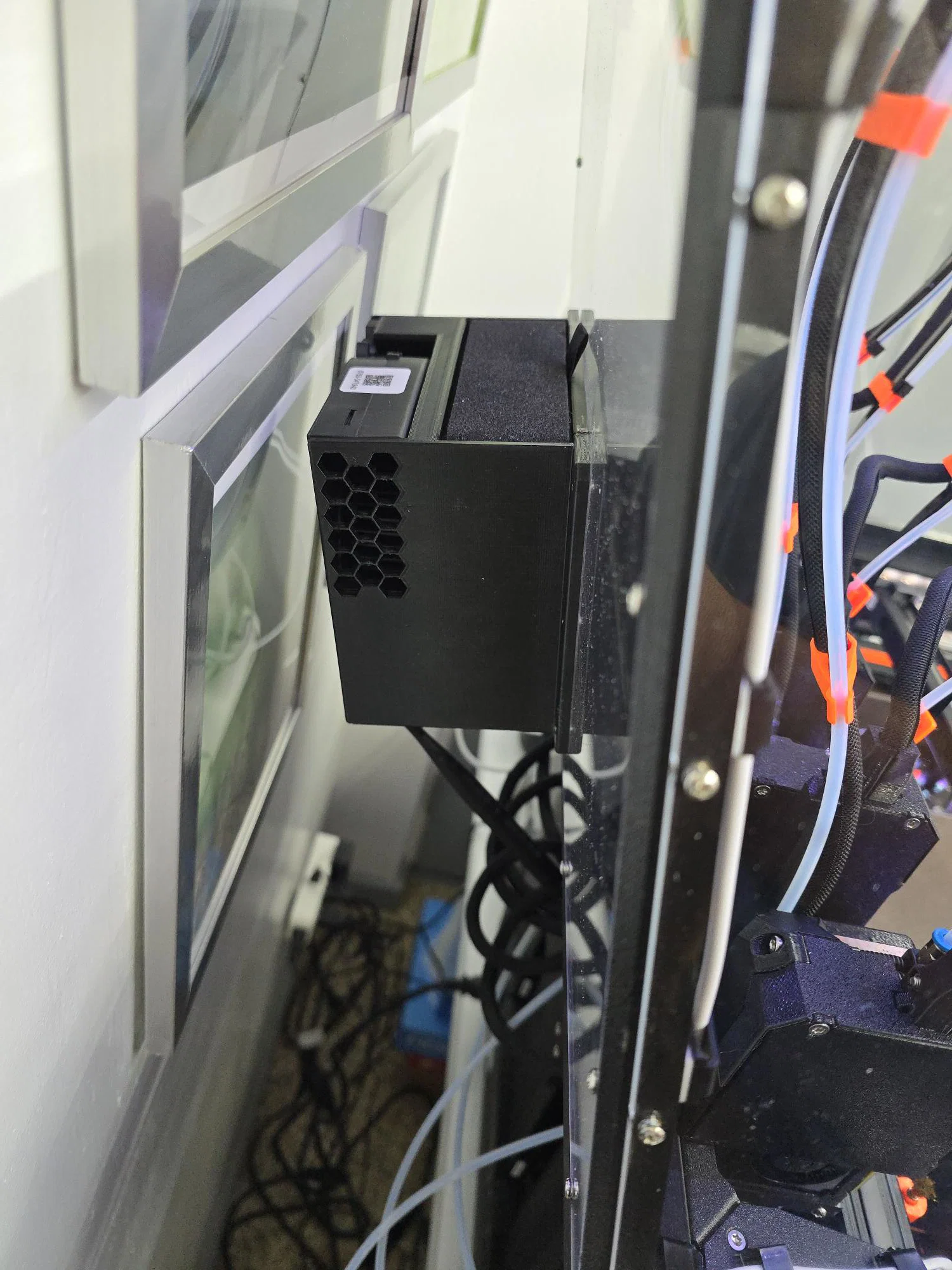

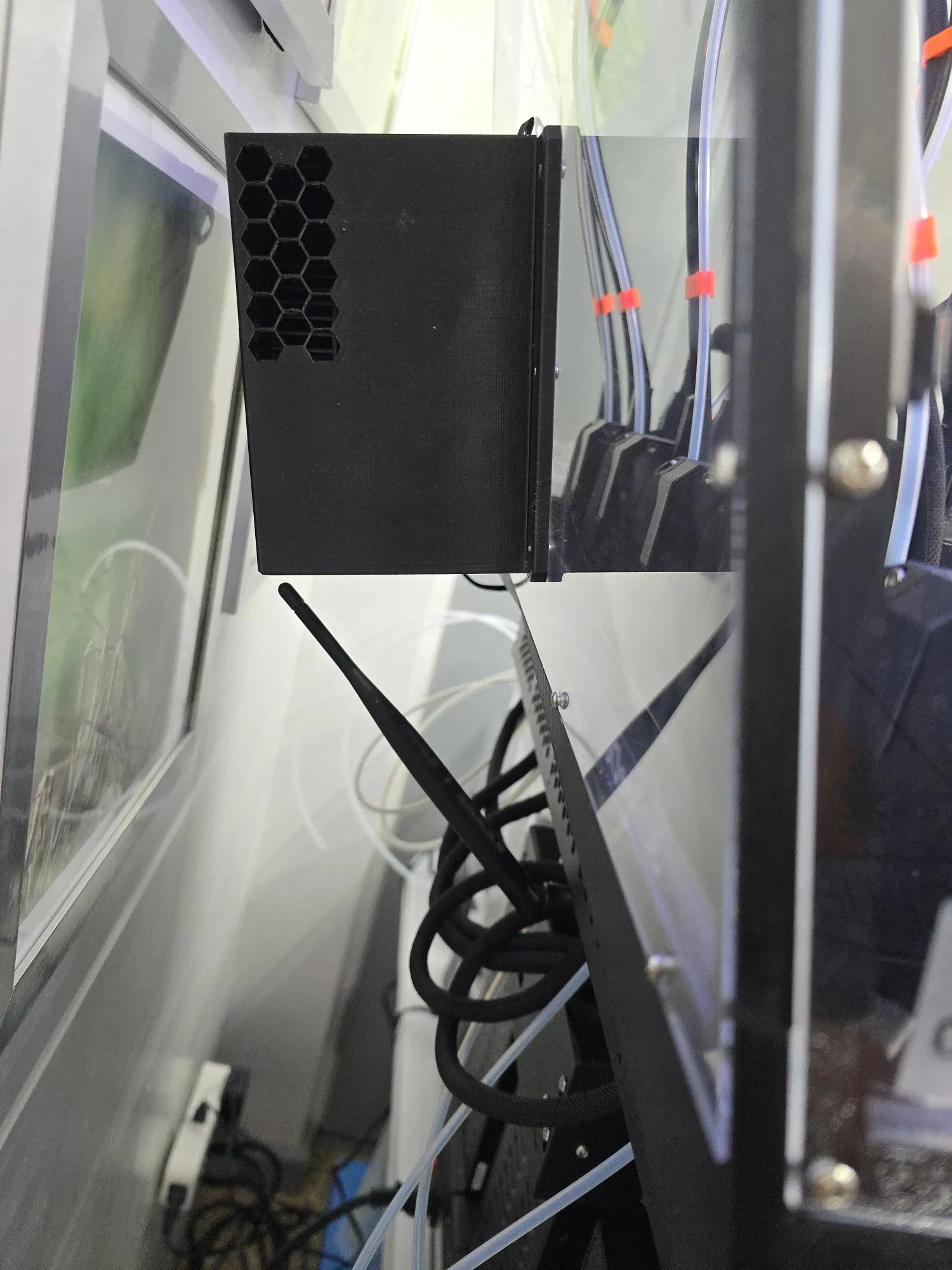

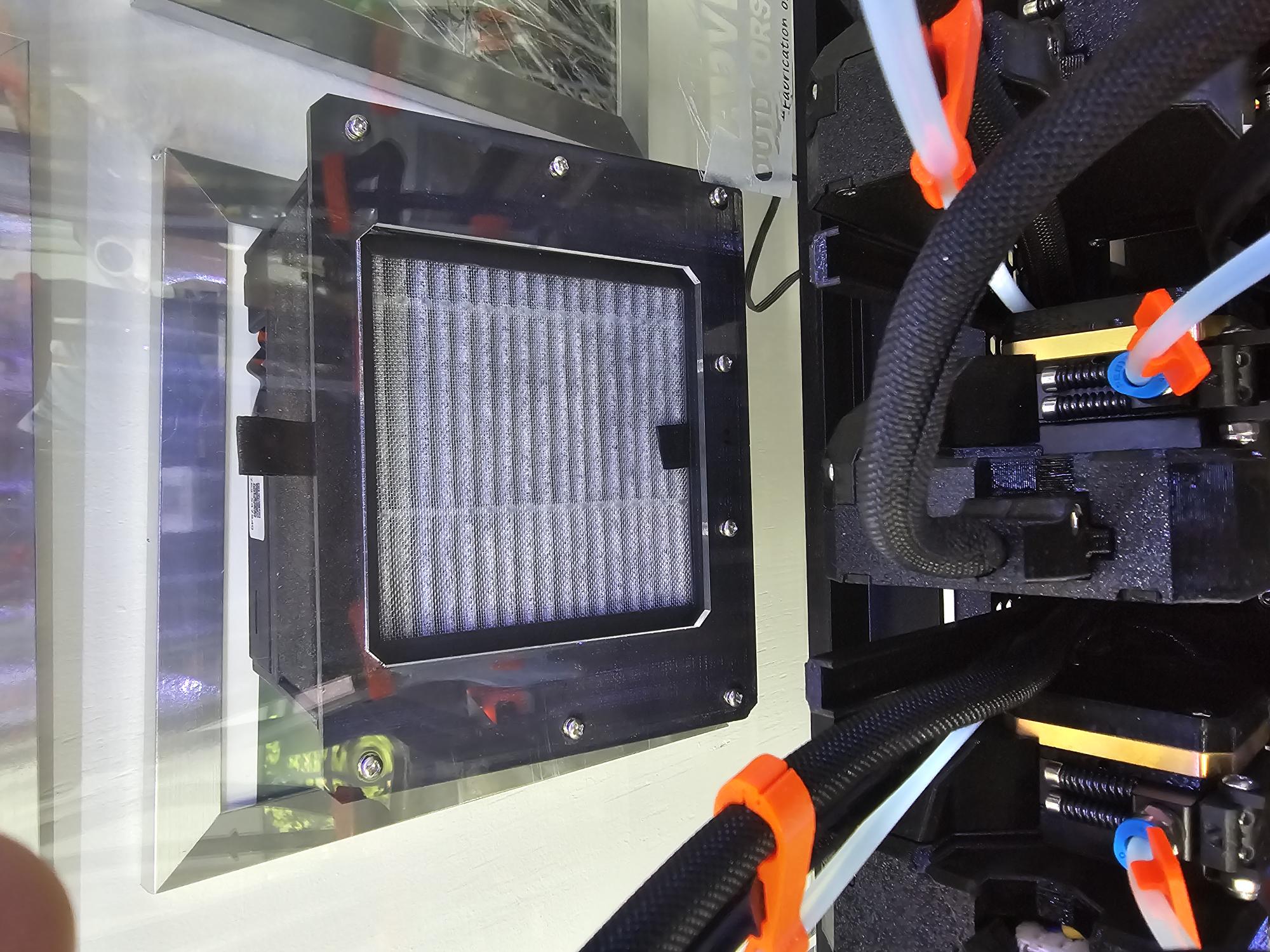

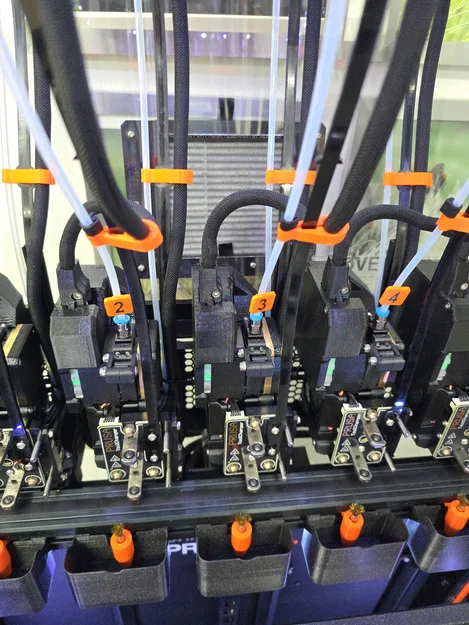

Mong mọi người nhẹ tay giúp, đây là mẫu 3D đầu tiên mình share. Mình cố gắng thiết kế một giải pháp in rất ổn không cần supports (v4) hoặc chỉ cần một ít organic supports (v5). Mình cũng có kèm file .dxf để cắt laser hoặc CNC đúng kích thước lỗ khoét và các lỗ m3. Và vì đây chỉ là phần fan, bạn có thể chọn tấm acrylic nào của enclosure để khoét lỗ và lắp. Mình chọn tấm phía sau bên dưới (tấm lớn hơn trong 2 tấm phía sau), đặt về phía dưới và giữa, với 4 lỗ vít hàng dưới cách mép đáy khoảng 40mm. Nhưng bạn có thể đặt chỗ nào cũng được—chỉ cần tháo panel ra, bỏ vô máy laser hoặc CNC, rồi canh vị trí muốn đặt. Mình cũng lưu ý là Prusa chọn vị trí khá giống mình trong bản phát hành mới nhất của Prusa XL enclosure (họ cũng dùng cùng fan/filter, chỉ khác kiểu gá). Mình làm cái này cả mấy tuần rồi; nếu Prusa ra XL enclosure sớm hơn thì chắc mình cũng bị lung lay, vì mình đã bỏ RẤT nhiều giờ cho enclosure này và giờ còn custom thêm kiểu filter mod nữa.

What's Included

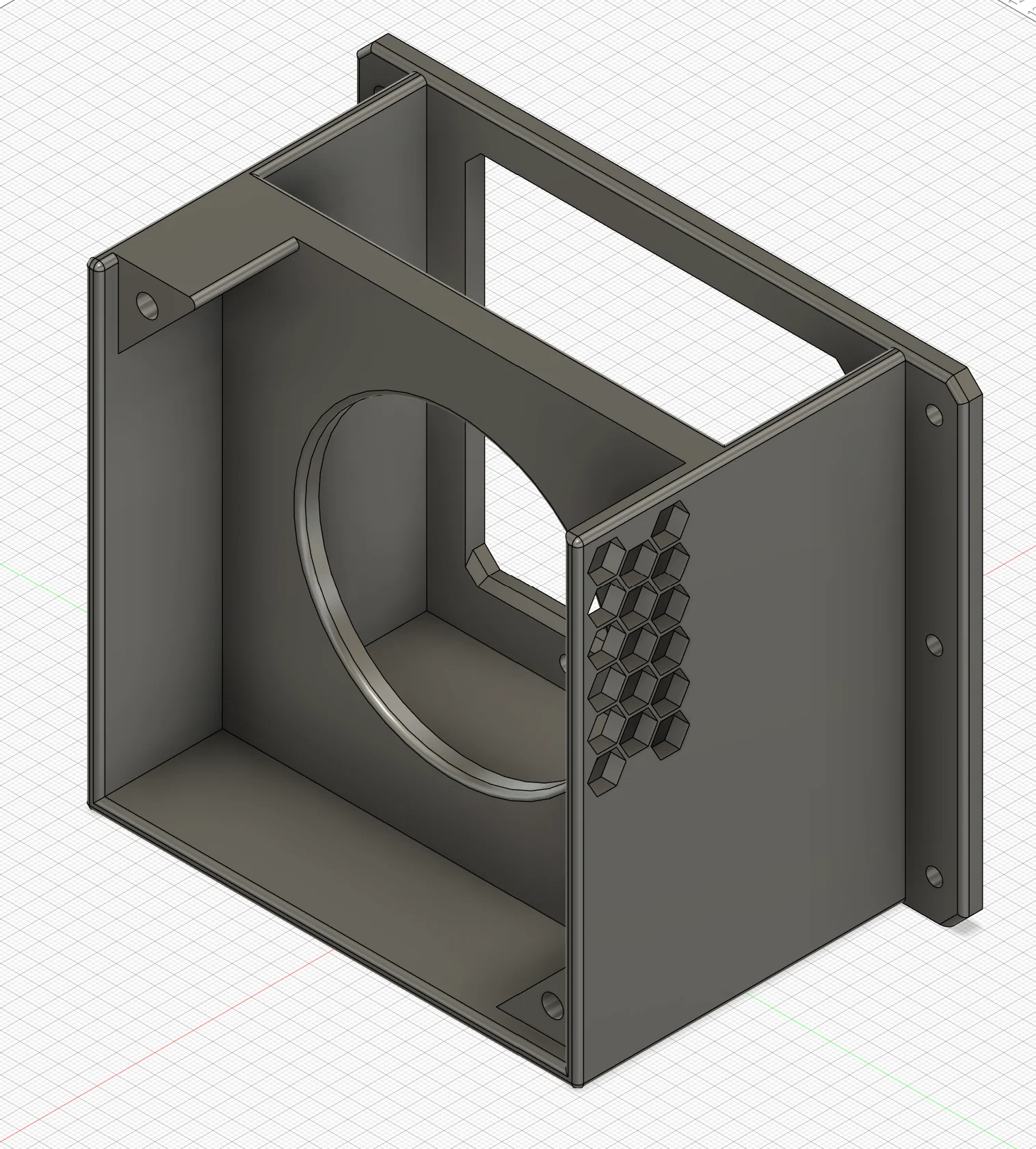

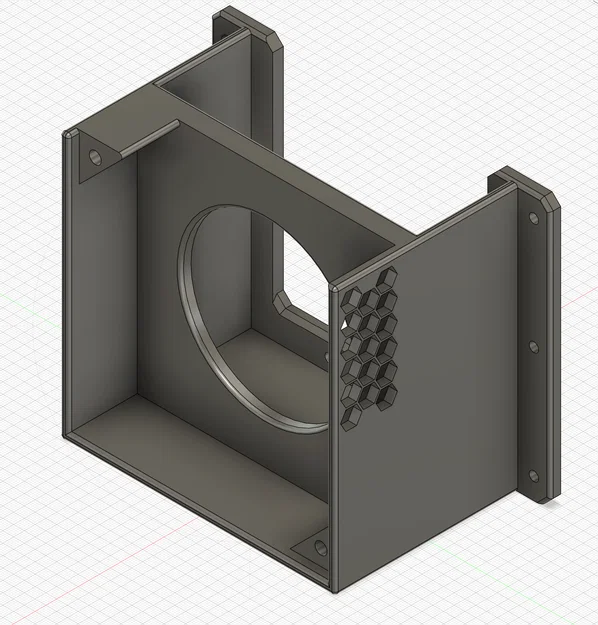

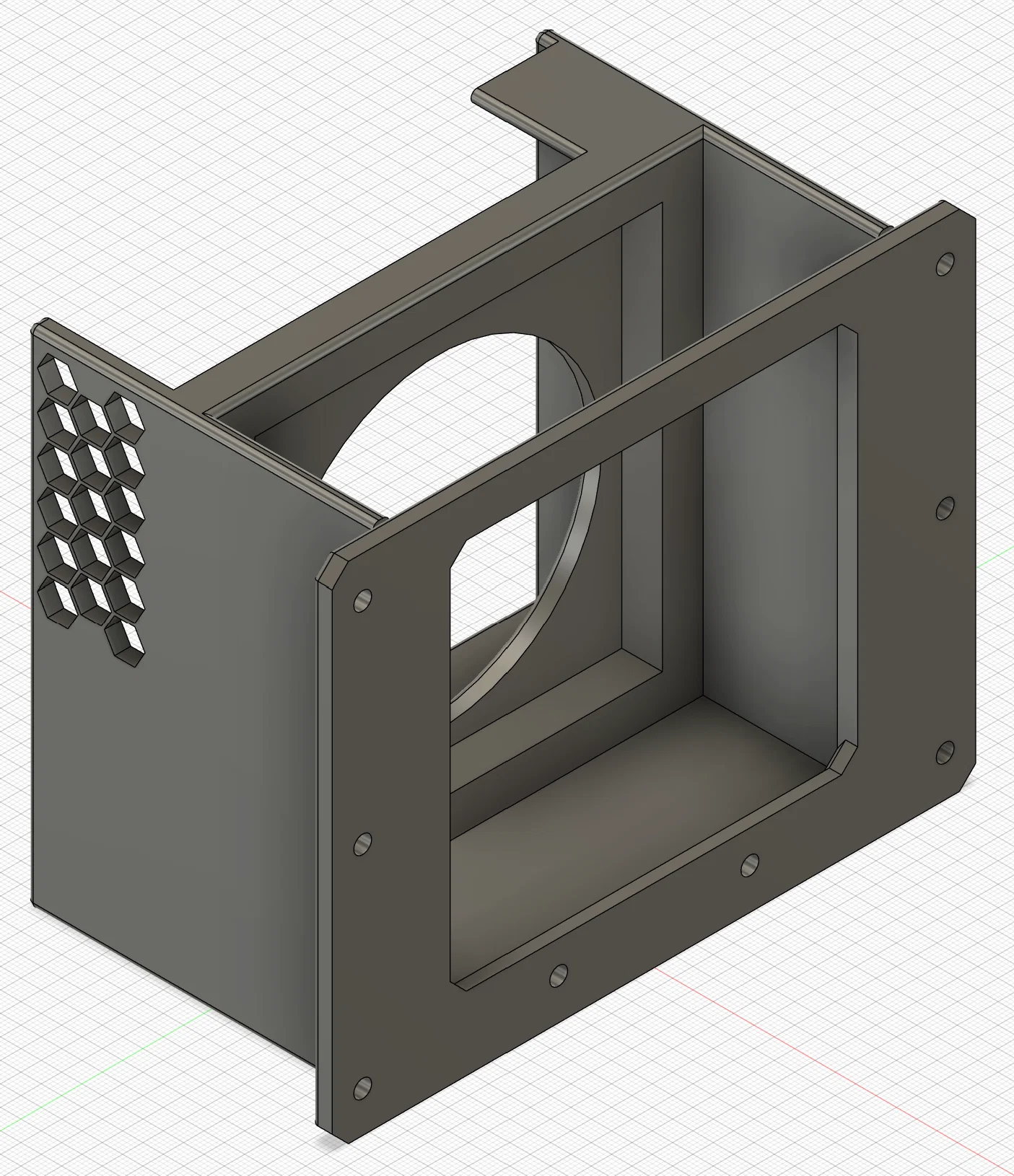

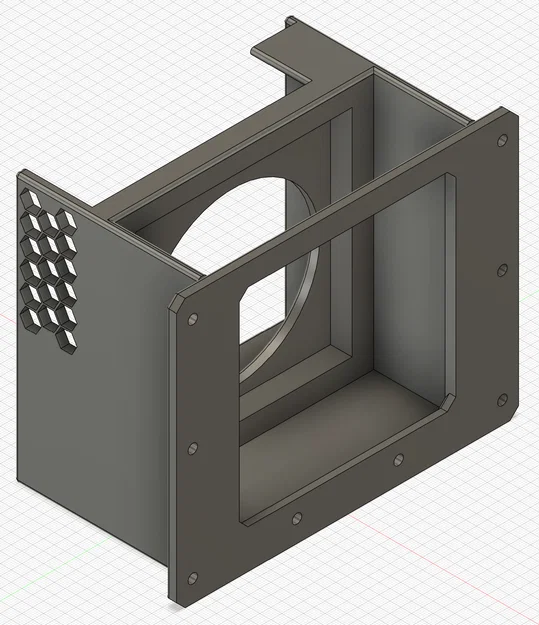

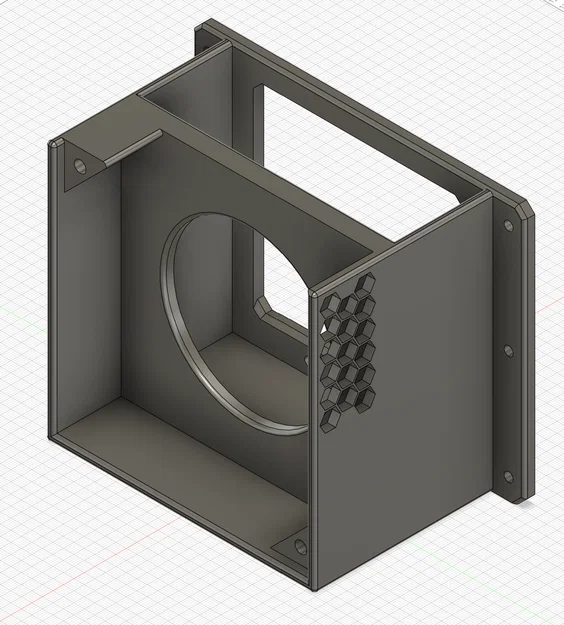

Mình cung cấp 2 phiên bản cho cùng một hệ filter/fan.

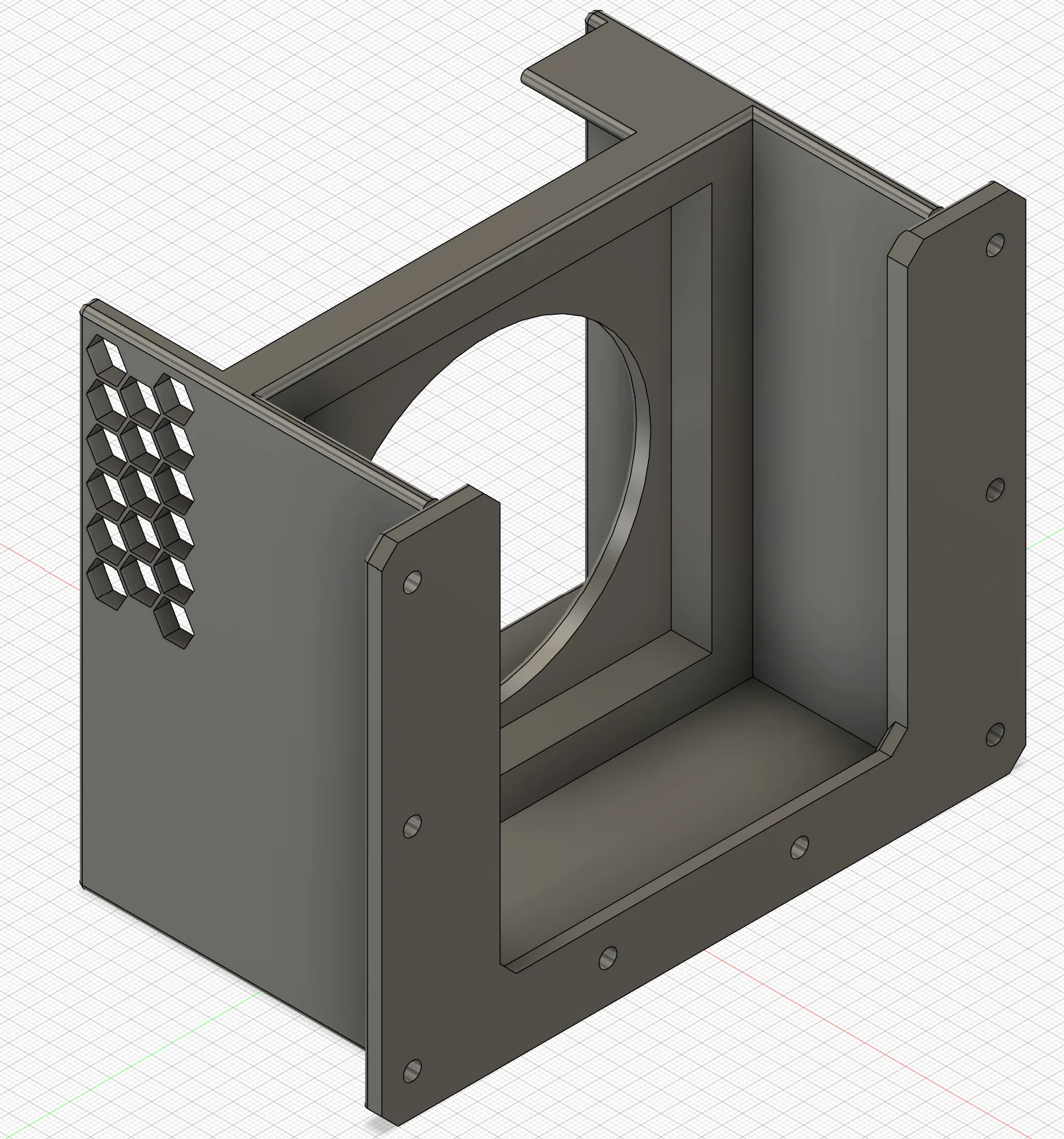

1. v4 gồm 2 phần, trong đó 99% in không cần supports và phần nhỏ còn lại dán bằng keo CA.
     Phiên bản này không phí nhựa và in rất ngon.

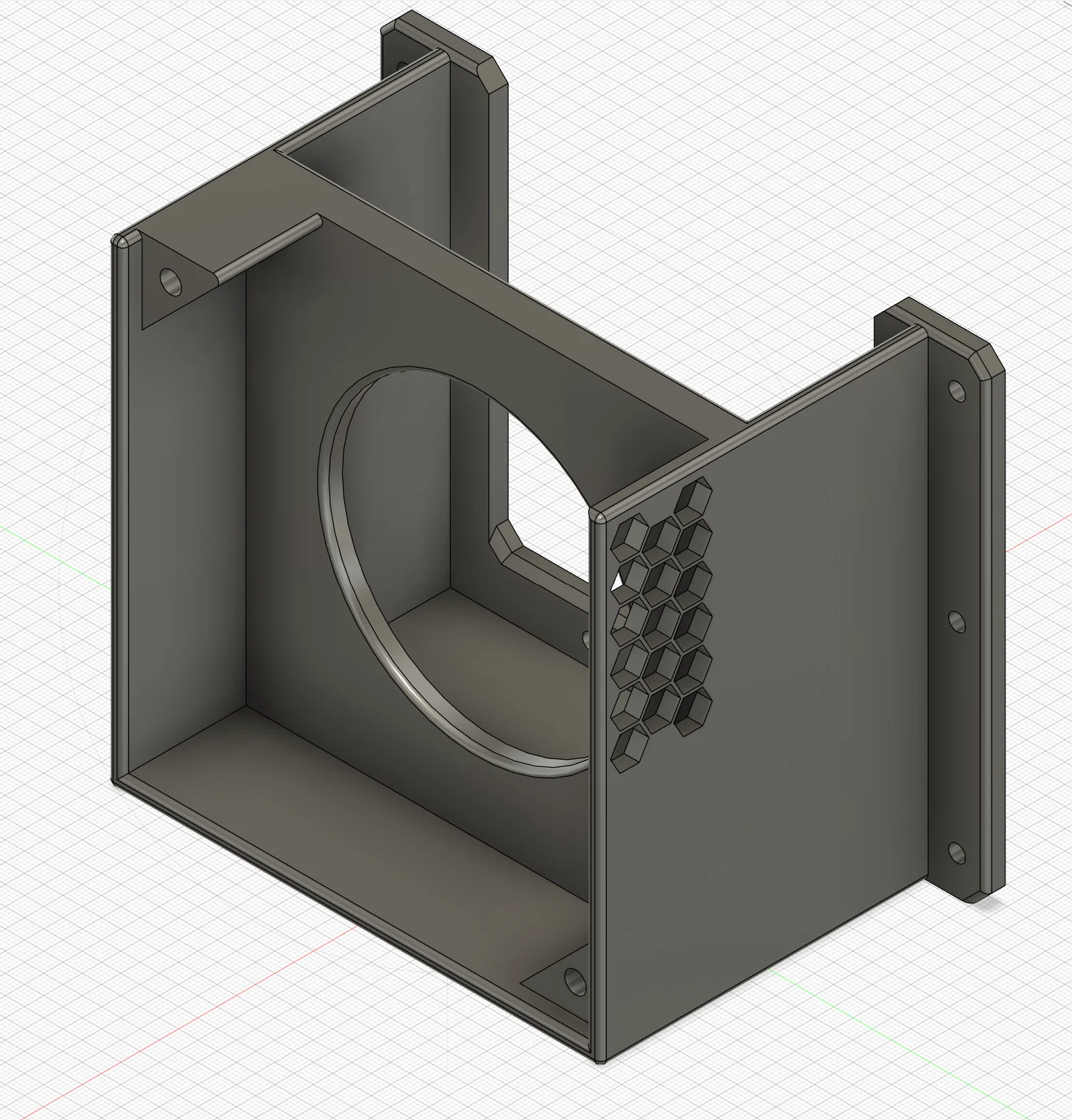

2. v5 là nguyên khối (all in one), in với organic supports. Phiên bản này gỡ supports xong là dùng được.

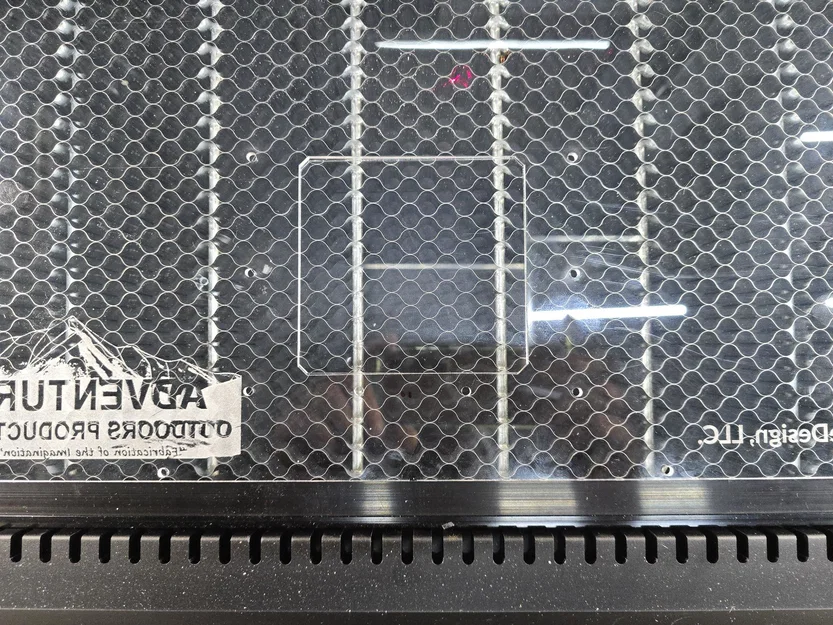

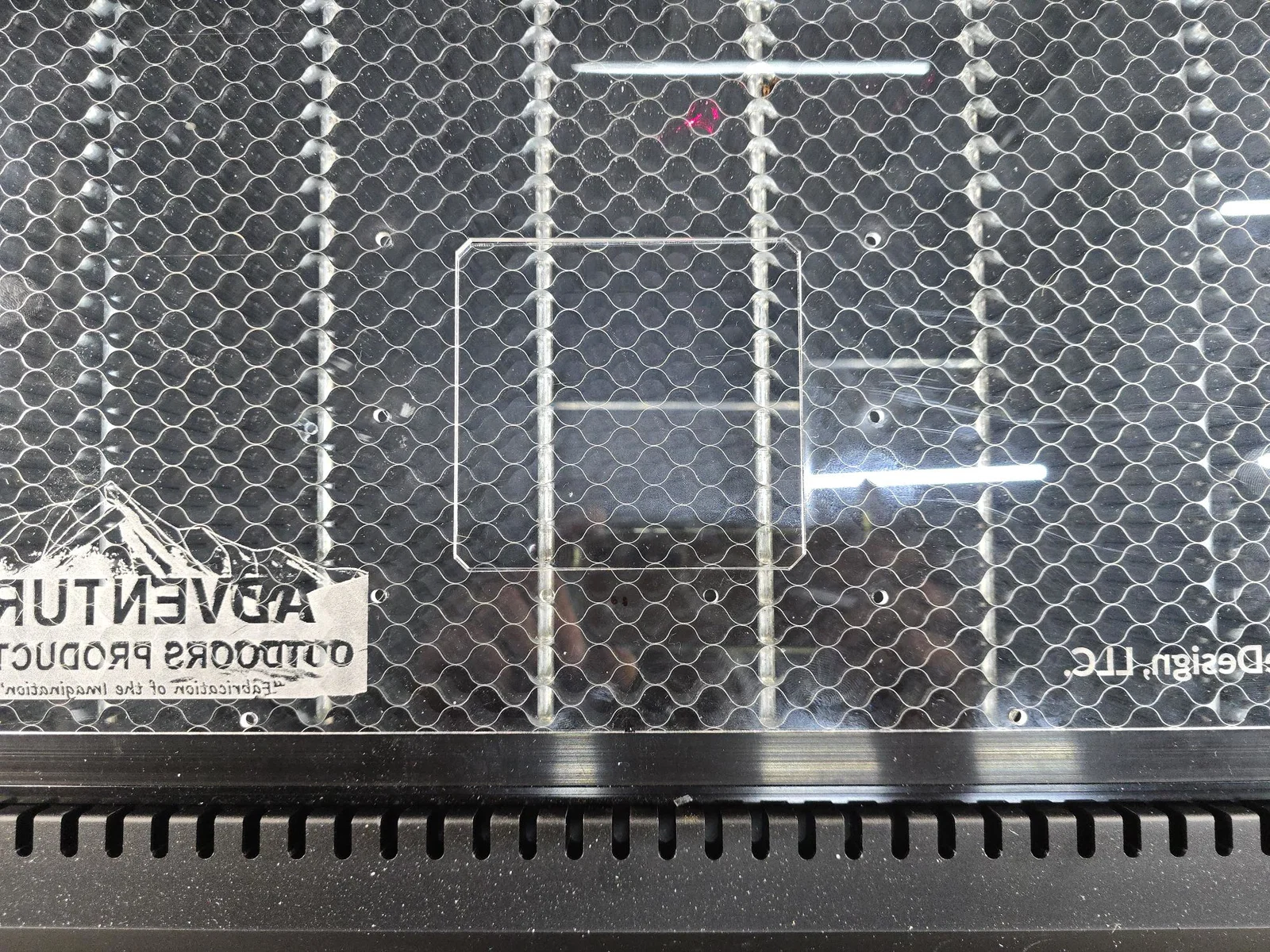

3. File .DXF để cắt laser hoặc CNC phần cửa filter và 8 lỗ m3

Printing Suggestions

• Mình khuyên in tối thiểu PETG
• 4 perimeters, first layer height 0.2mm và layer height 0.15mm
• 20% infill với Gyroid fill pattern

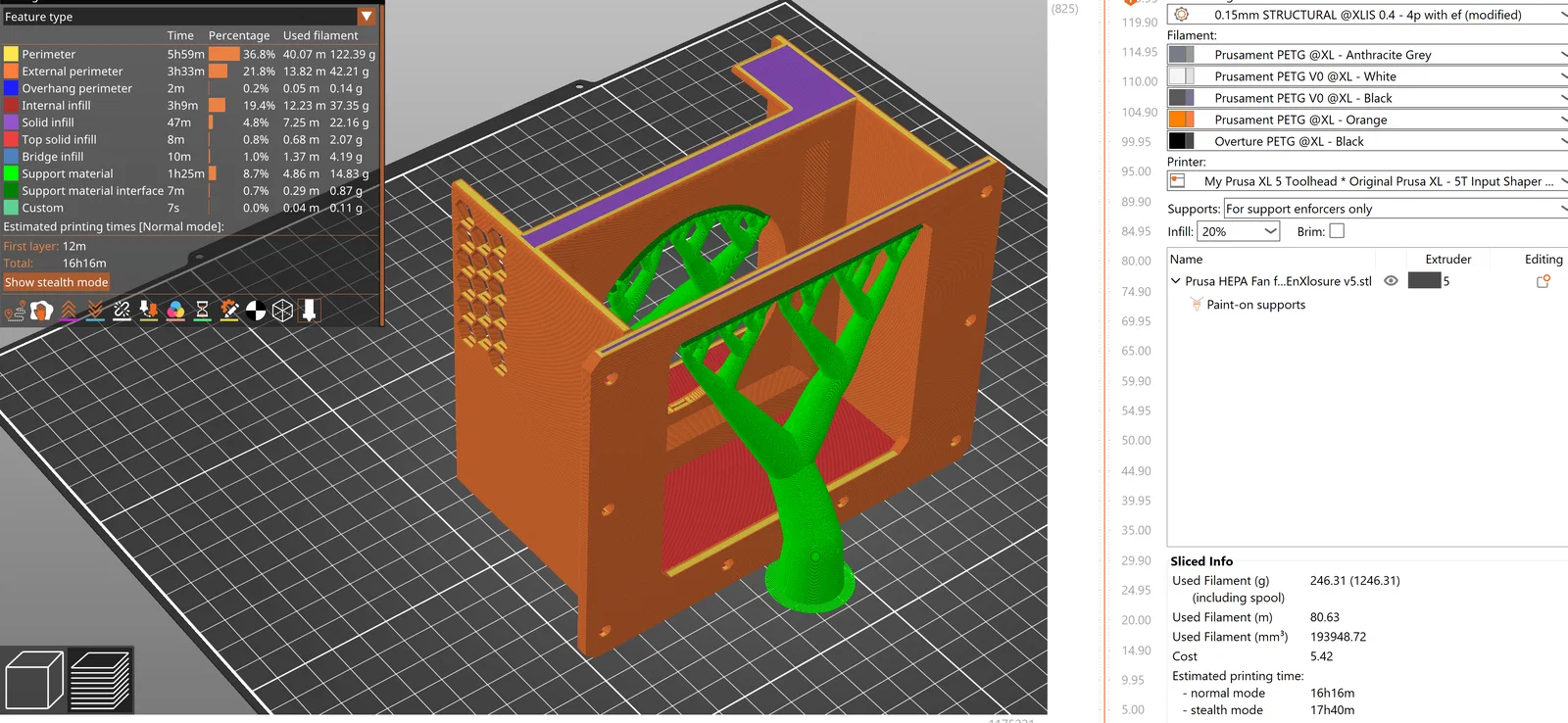

• với v5, mình dùng Organic supports (bật “For support enforcers only”) và dùng file .3mf của mình, hoặc tự paint supports dưới phần overhang vuông 100mm và phần overhang tròn 80mm (vòng tròn không bắt buộc phải có supports, nhưng sẽ ra form đẹp hơn nhiều nếu dùng organic supports).

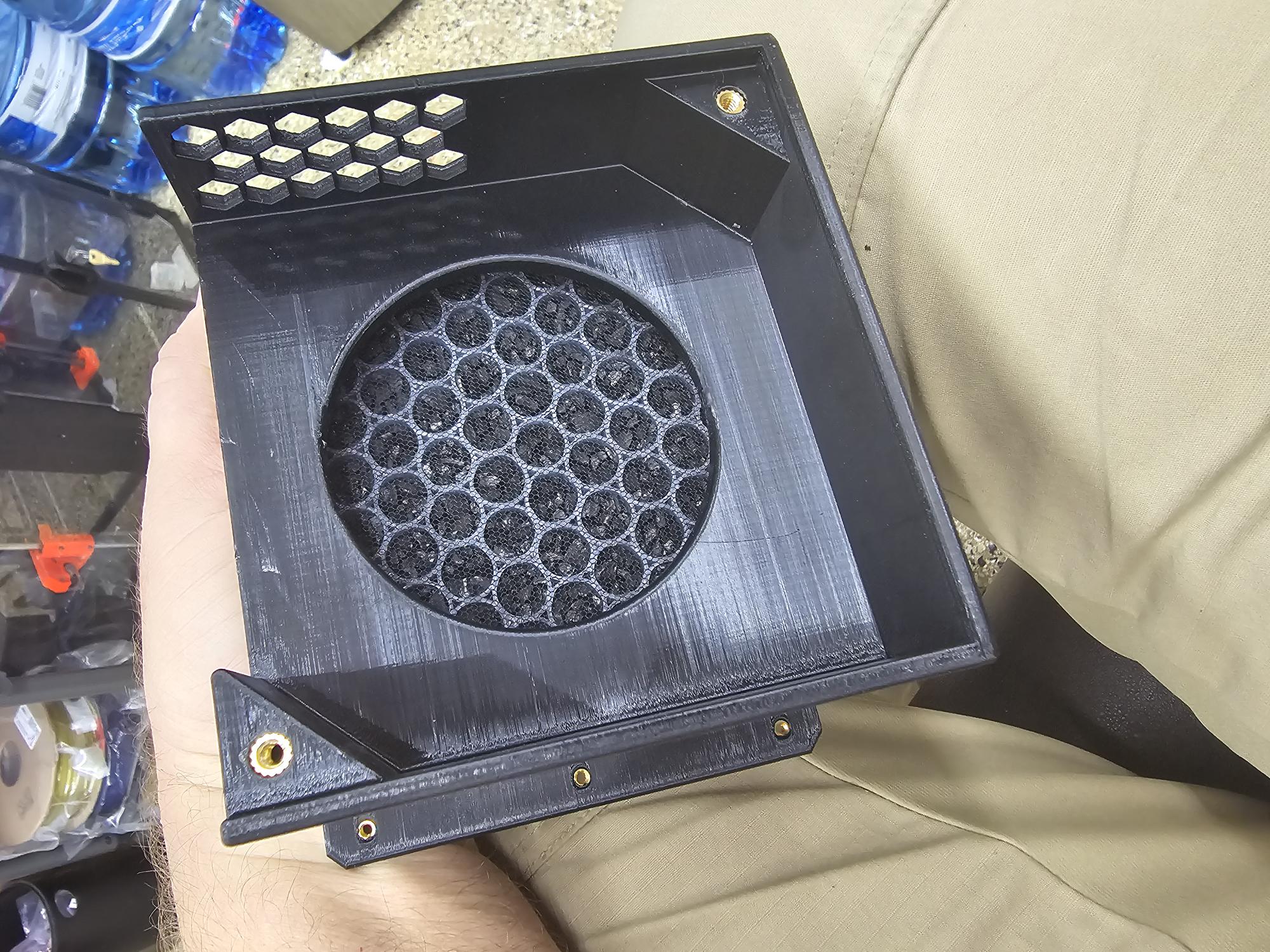

• Mình không khuyên giảm % Gyroid infill hoặc số perimeters, vì trên part này có 10 heat inserts để treo/giữ cái fan đang chạy từ một tấm acrylic.

What's Needed

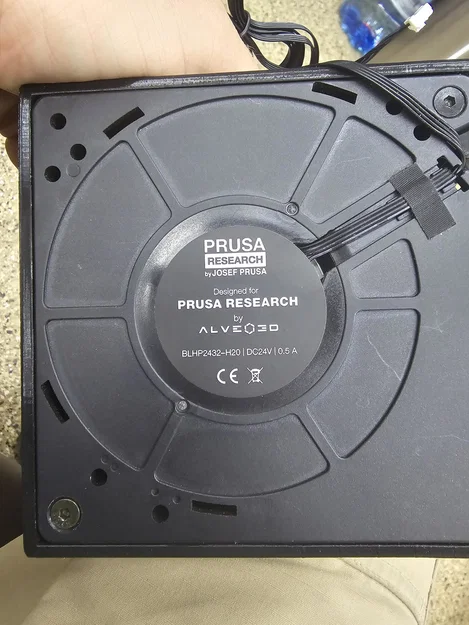

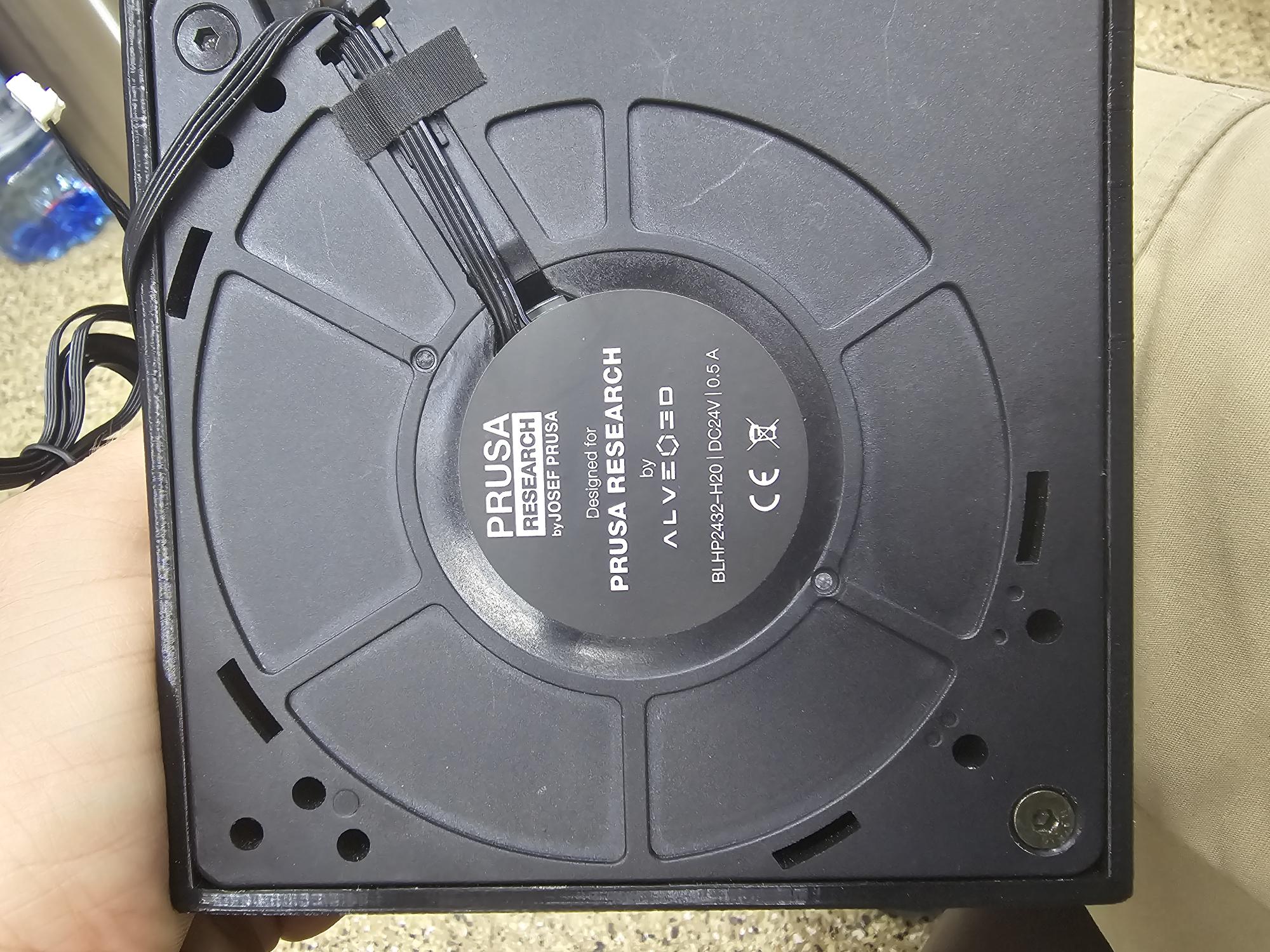

• QTY 1: Prusa Advanced HEPA Filtration System (by ALVEO3D)

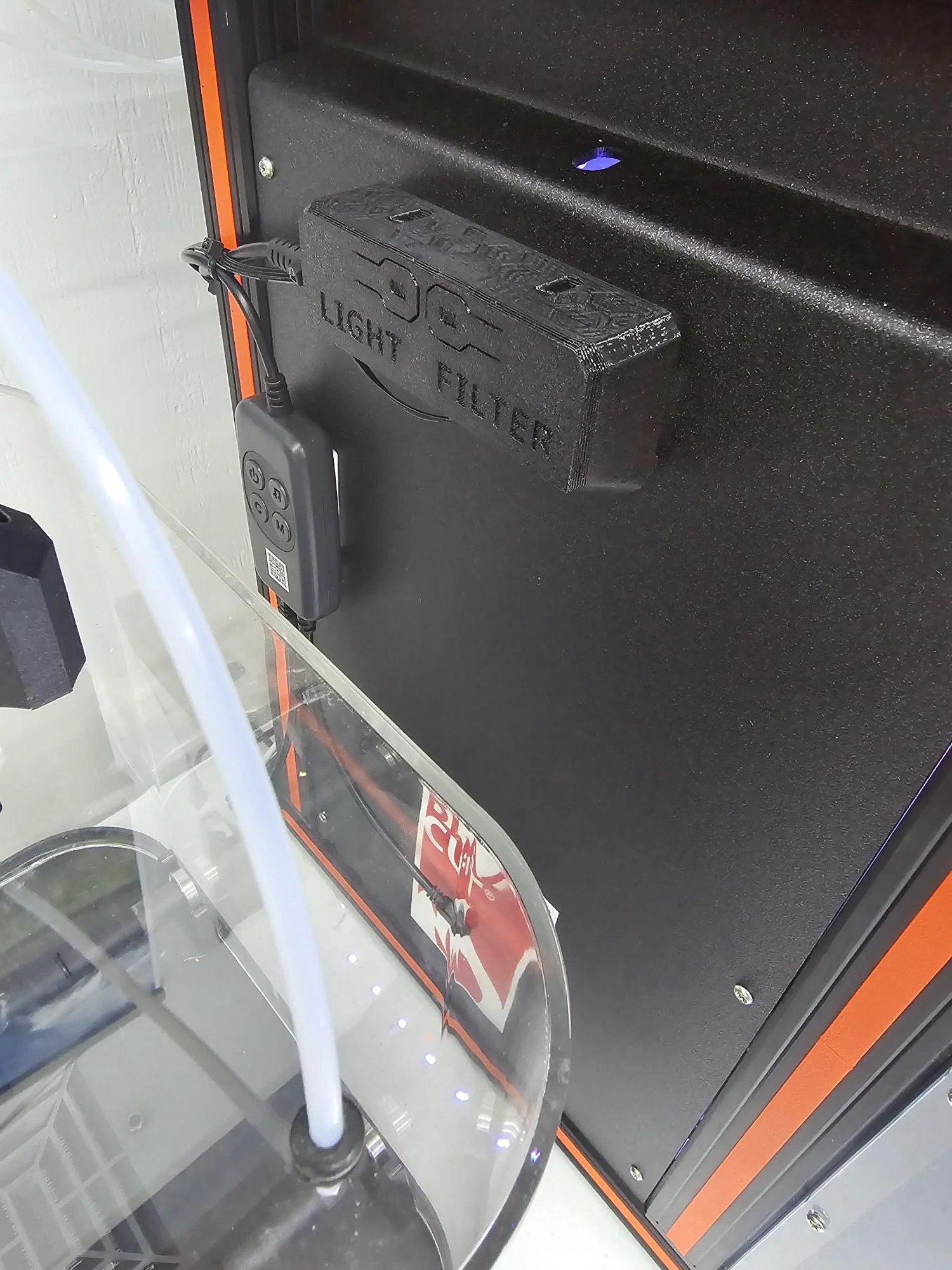

• QTY 1: Basic control board and PSU for the filtration system (and LED)
• QTY 2: rutheX m4 brass heat inserts (m2+m3+m4+m5 assortment of 270)
• **QTY 8: SS m3x8mm pan head machine screws (pack of 100)

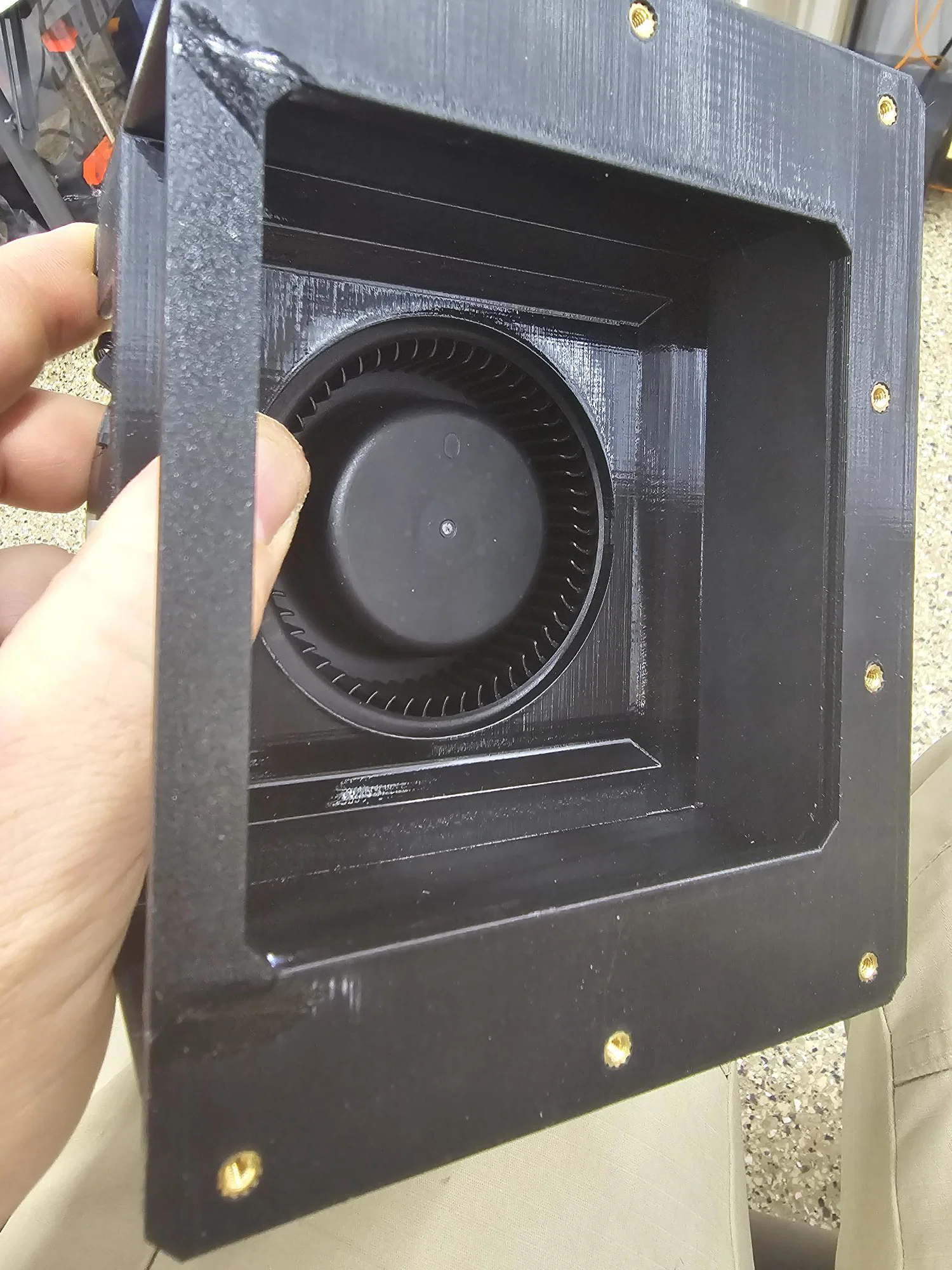

• QTY 8: rutheX m3 VORON (RX-M3x5x4) brass heat inserts (pack of 100)
  _ Rất có thể bạn còn dư đủ số này từ lúc build EnXlosure_

TIPS & TRICKS

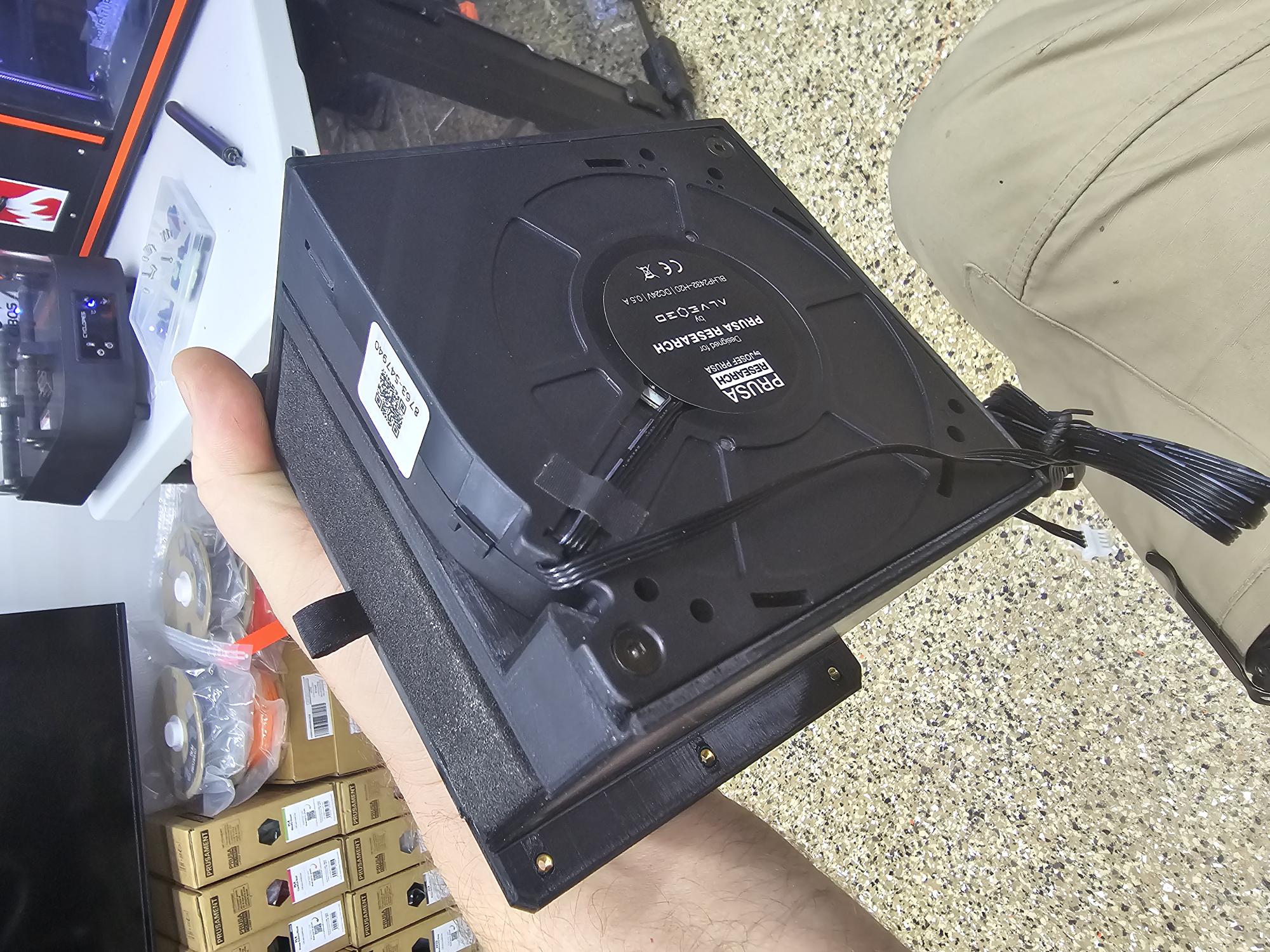

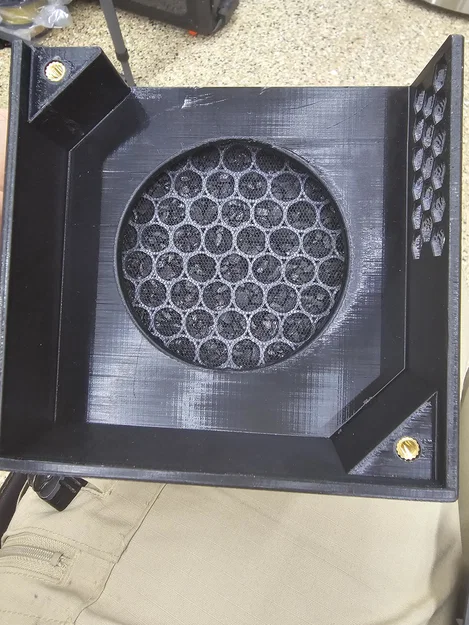

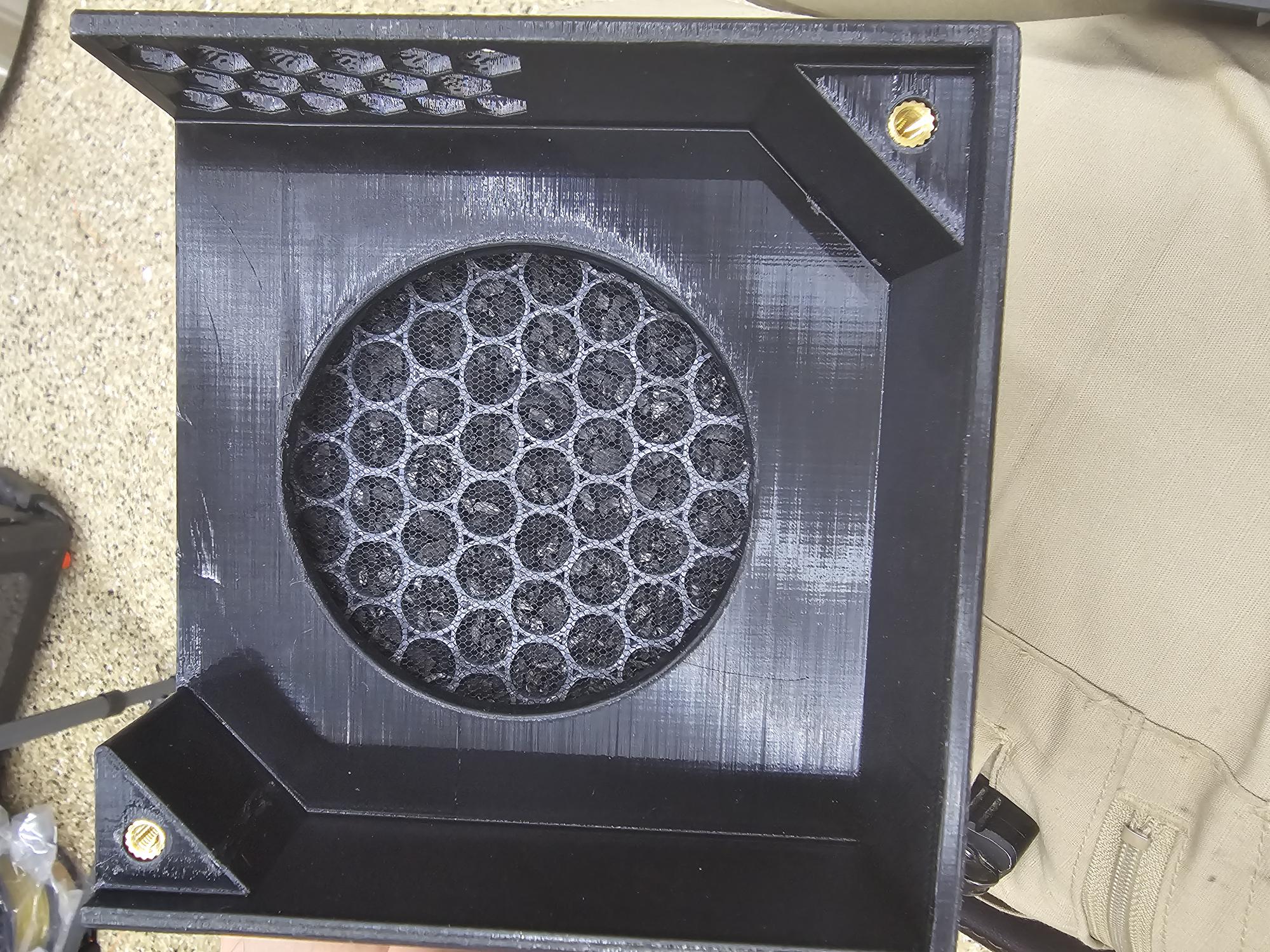

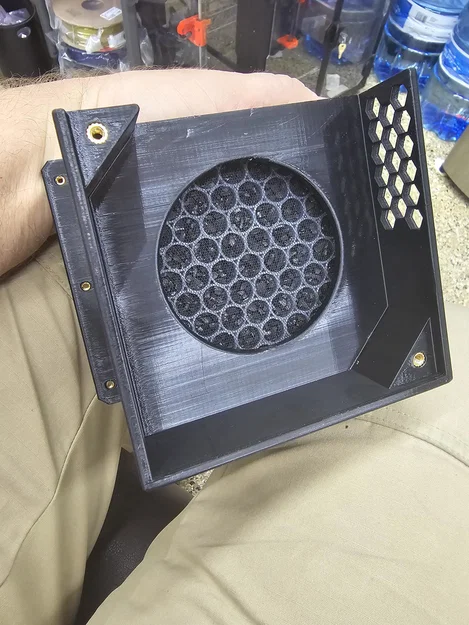

• phần thân fan của alveo3d có vẻ là injection molded, nên lưu ý là có thể bạn sẽ phải tỉa/trim một chút ở các mép ngoài để khít hoàn hảo. Mình không muốn hệ này bị lỏng vì có vài vị trí cần không có khe hở để lọc hiệu quả.
• do có heat inserts, mình rất khuyến nghị dùng 4 perimeters và 20% Gyroid infill—áp dụng cho cả v4 và v5

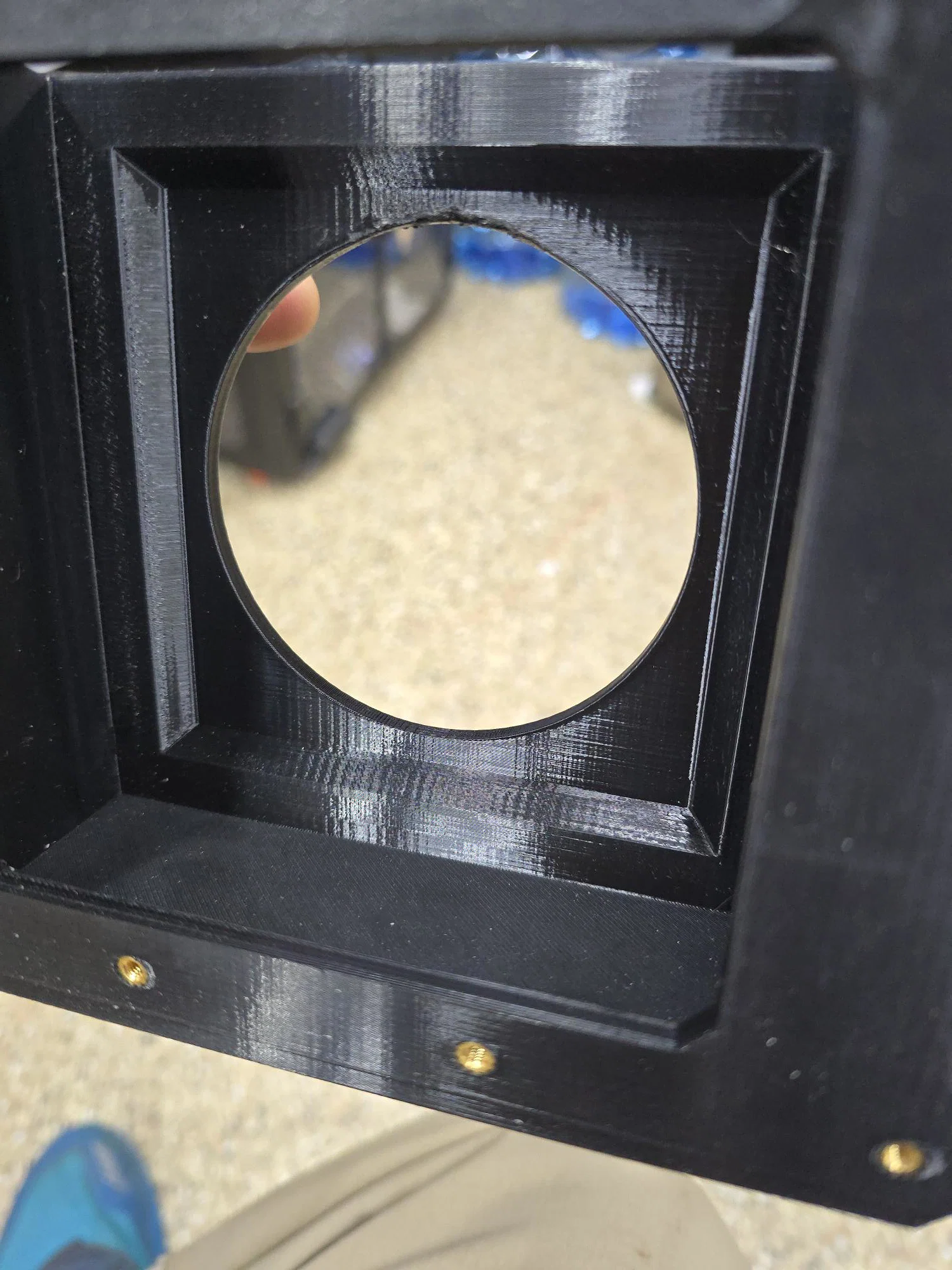

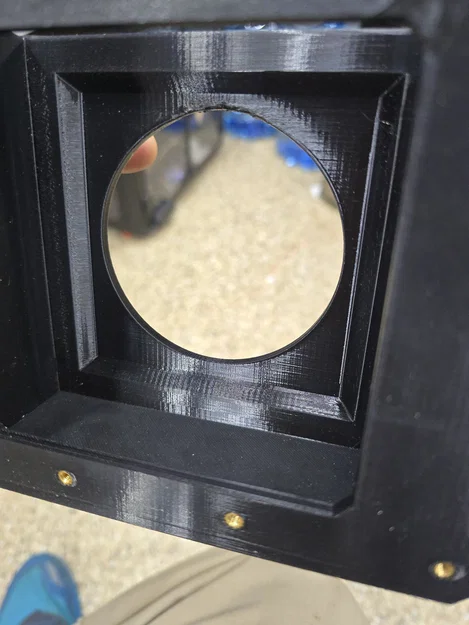

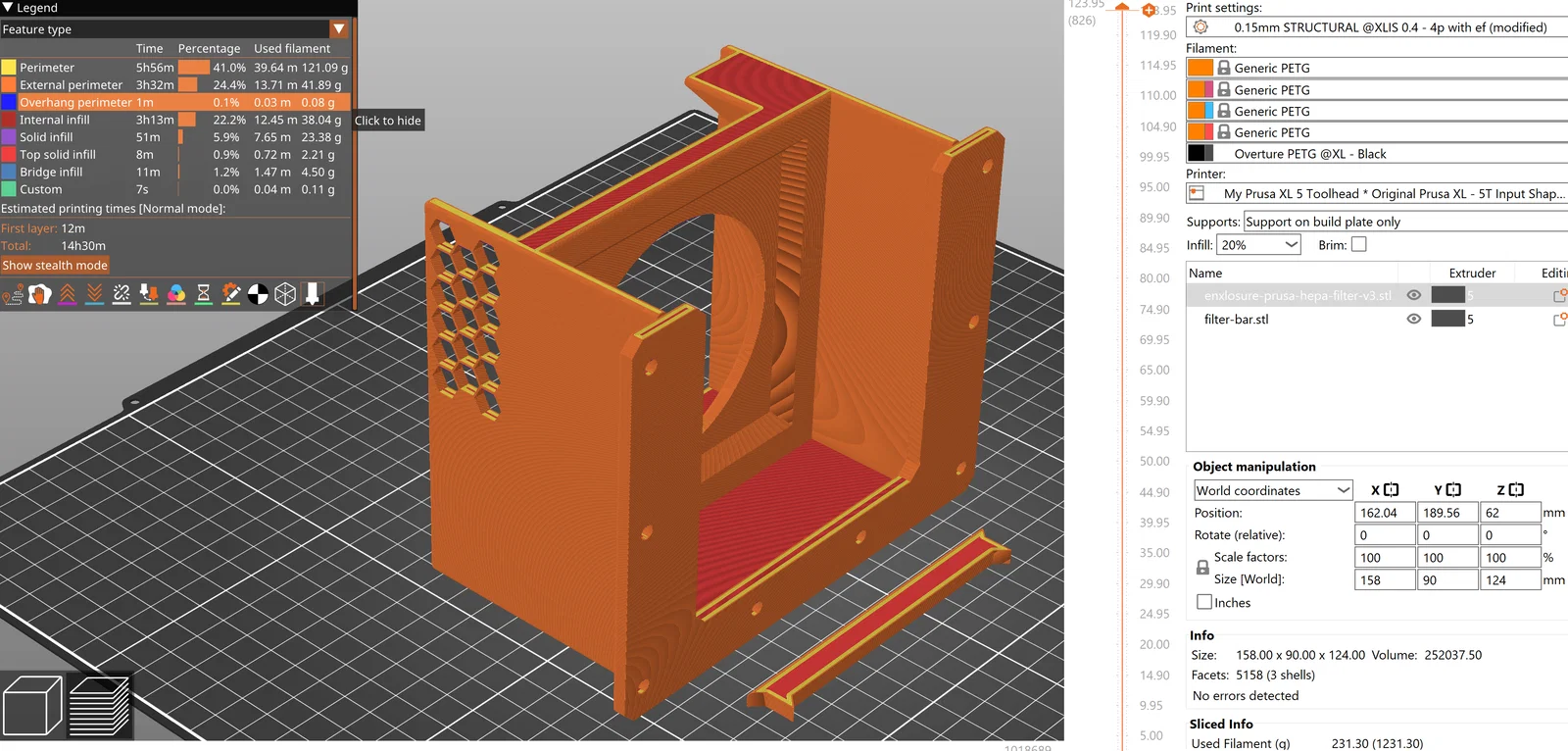

• với v4, PrusaSlicer sẽ cảnh báo về supports. Chỉ cần bật “support on build plate only” là ổn (và thực tế sẽ không dùng supports). Ở mặt dưới phía trên của vòng tròn fan (80mm) có thể hơi không hoàn hảo xíu, nhưng không sao, gõ nhẹ cho rớt hoặc tỉa lại là được.

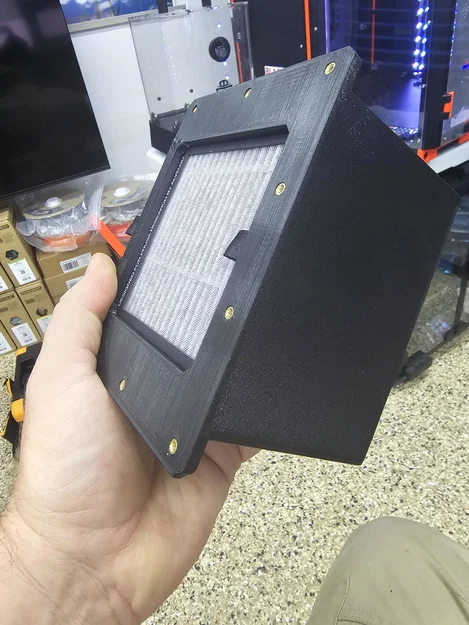

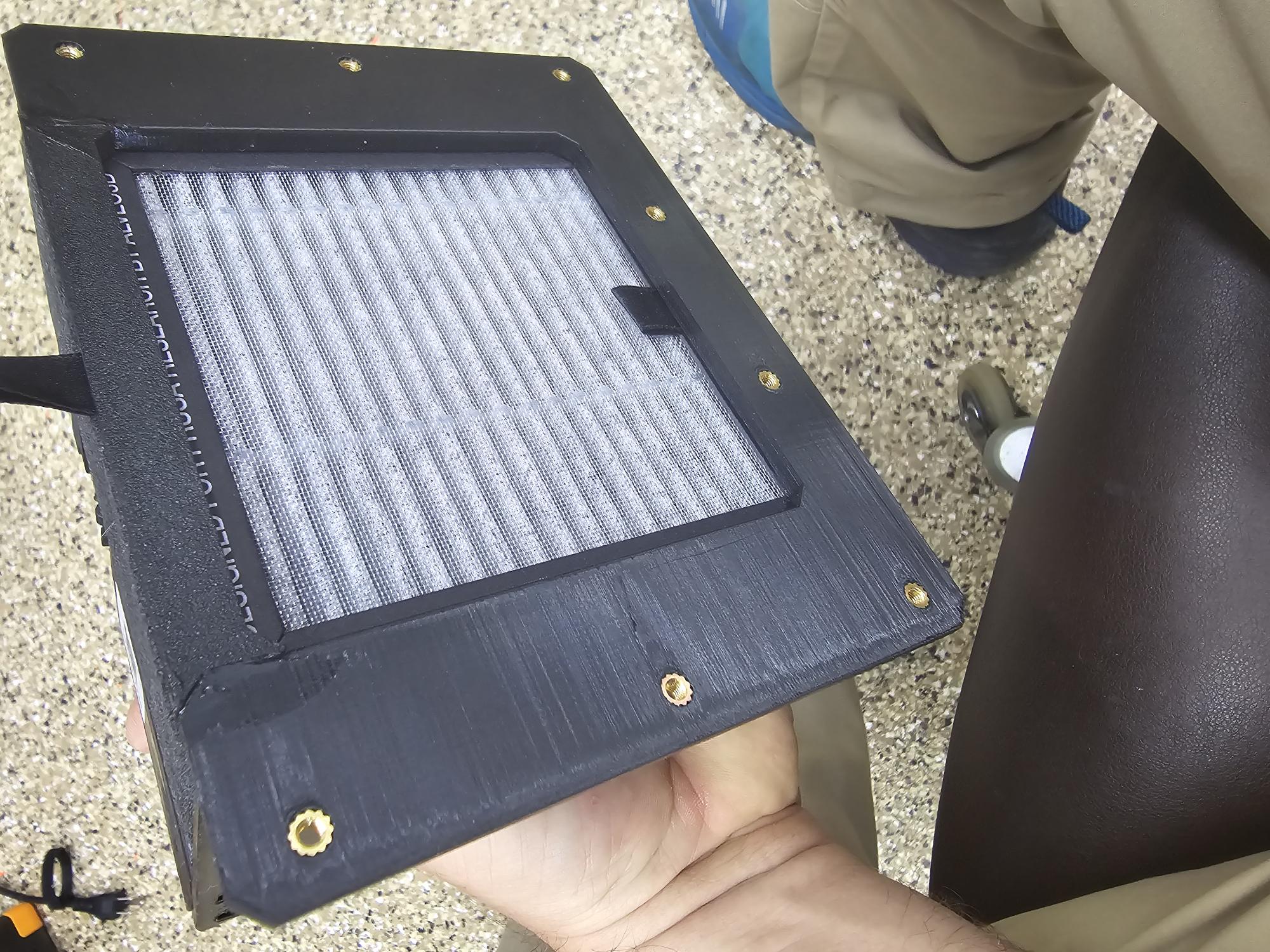

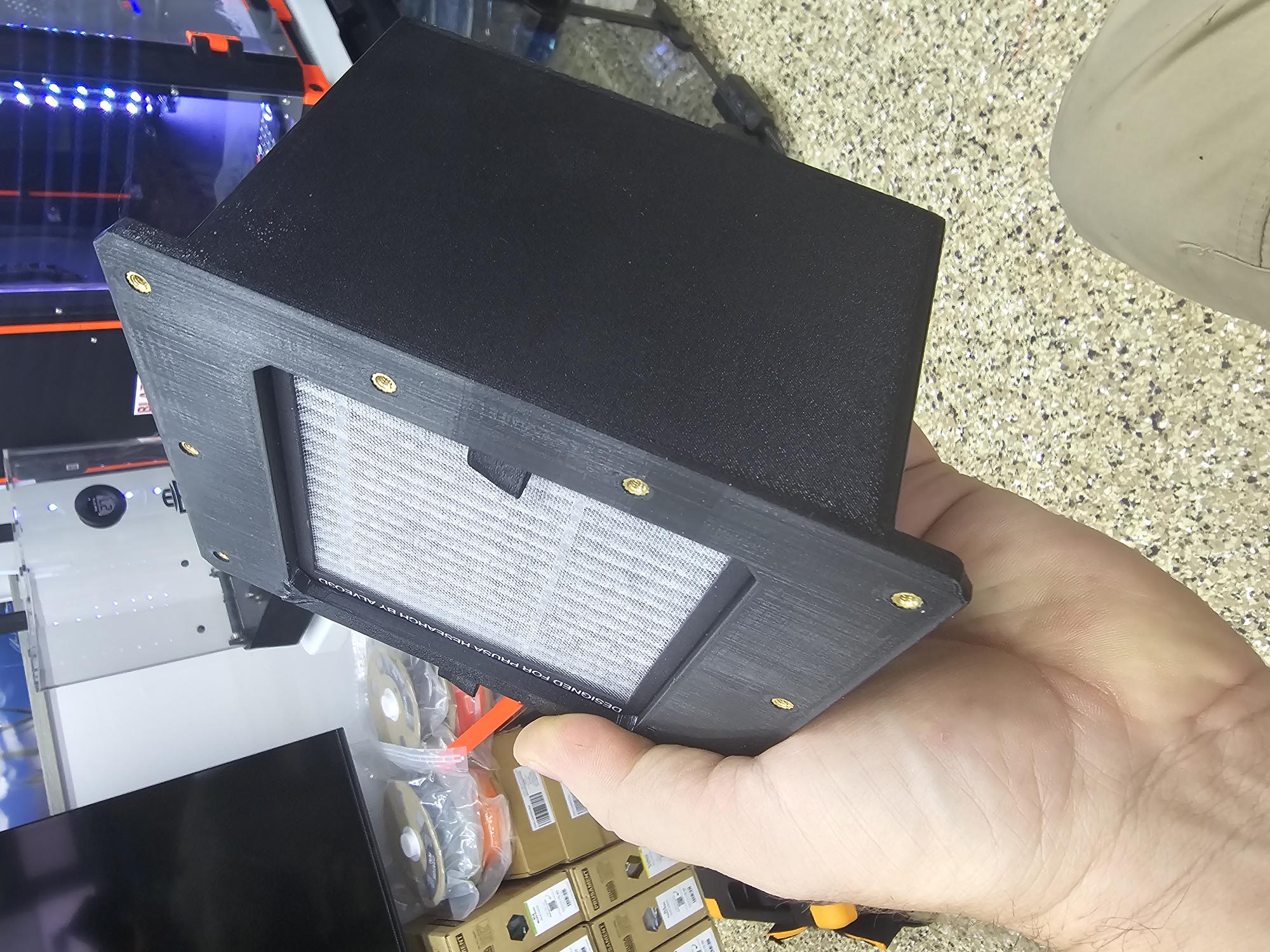

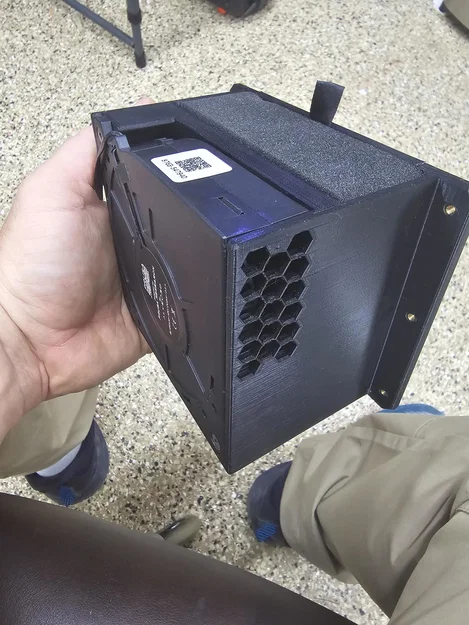

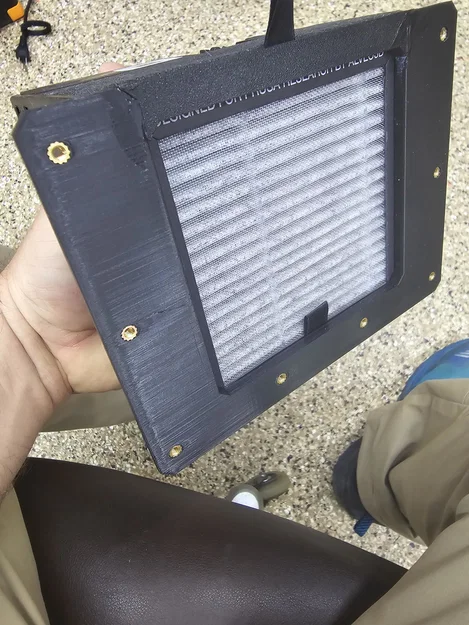

• cái opening (lớp top của bản in) là chỗ để bạn trượt filter ra và thay filter vào lại. Mẹo là nên lắp theo đúng chiều upright như lúc in. Mình không nghĩ filter sẽ tự rung mà tuột ra nếu bạn lắp ngược xuống dưới, nhưng biết đâu được.
• dùng silicone 100% khi lắp ráp và chèn chỗ tiếp xúc với acrylic. Không bắt buộc, nhưng sẽ đảm bảo không bị hở hút gió để đạt hiệu suất tối đa.

CREDIT

Voxel3D_Nederland Original EnXlosure for the Prusa XL
