K1 Max: Fix cable chain bị gãy bolt + PTFE guide
Giải pháp cho Creality K1 Max khi bị gãy bolt giữ cable chain ở đầu in. Model được chỉnh để dùng heatset insert và bolt 3mm, kèm sleeve để lắp vào lỗ 4mm. Có thêm swivel PTFE guide giúp filament vào extruder mượt.
Mô tả

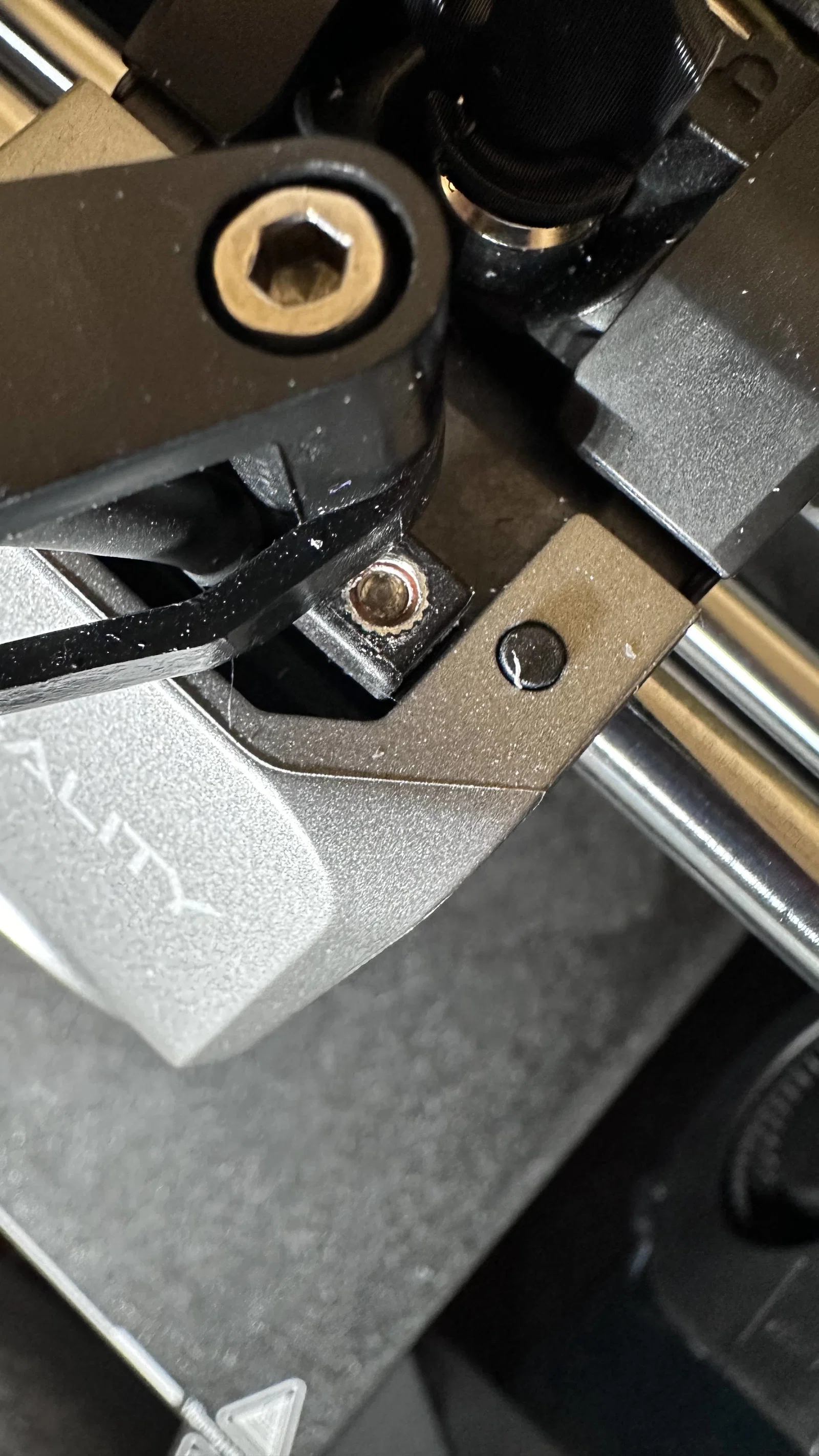

Nếu bạn giống mình, lỡ làm gãy con bolt giữ cable chain trên đầu in của K1 Max thì chắc đang kiếm cách sửa.

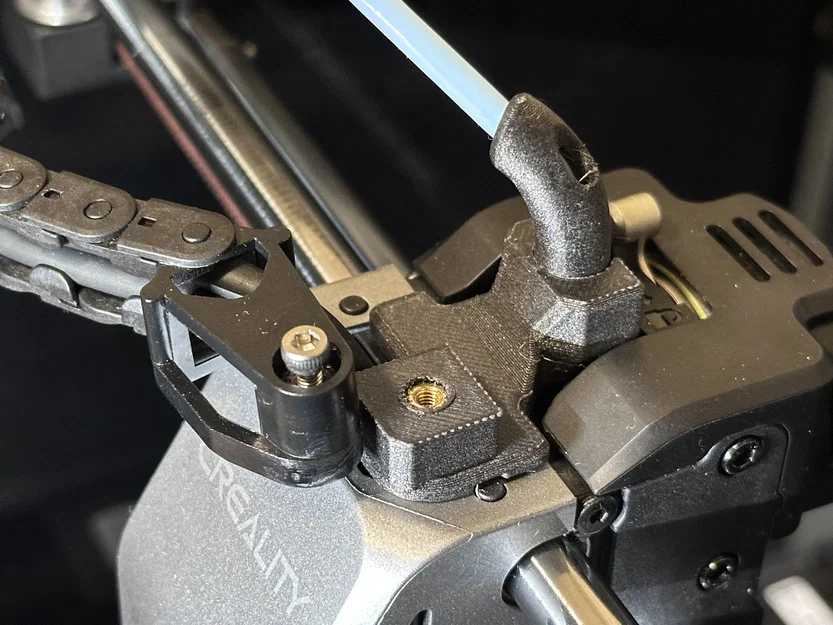

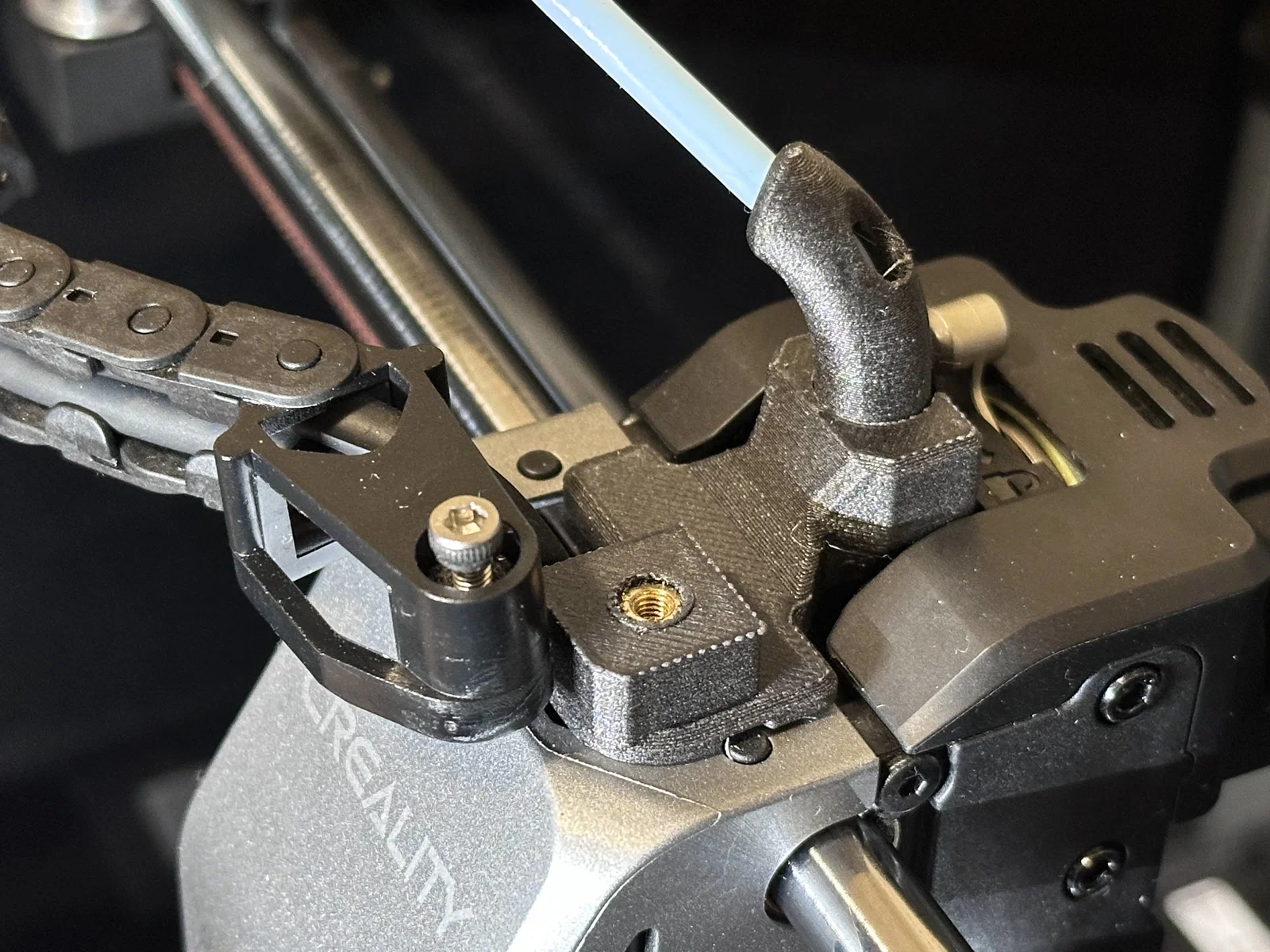

Mình không có bolt và nut 4mm nên đã chỉnh model để dùng heatset insert với bolt 3mm. Để dùng bolt 3mm cho lỗ 4mm, mình có kèm thêm một cái sleeve nhỏ.
Mình in bằng PETG-CF và dùng chạy ngon lành.

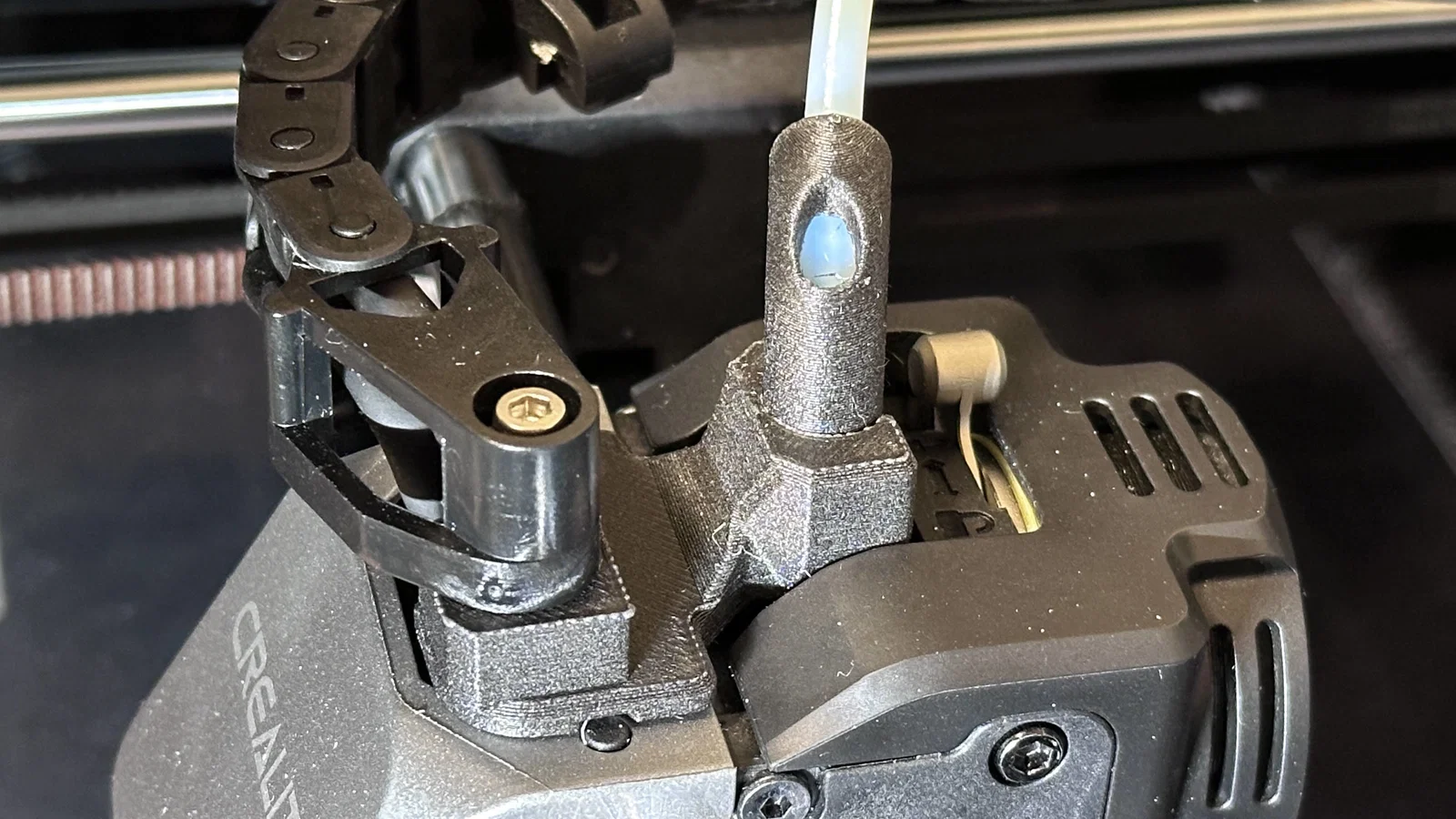

Mình chọn đúng các model này vì: một cái xử lý vụ bolt bị gãy, cái còn lại là swivel guide giúp filament đi vào extruder mượt hơn.

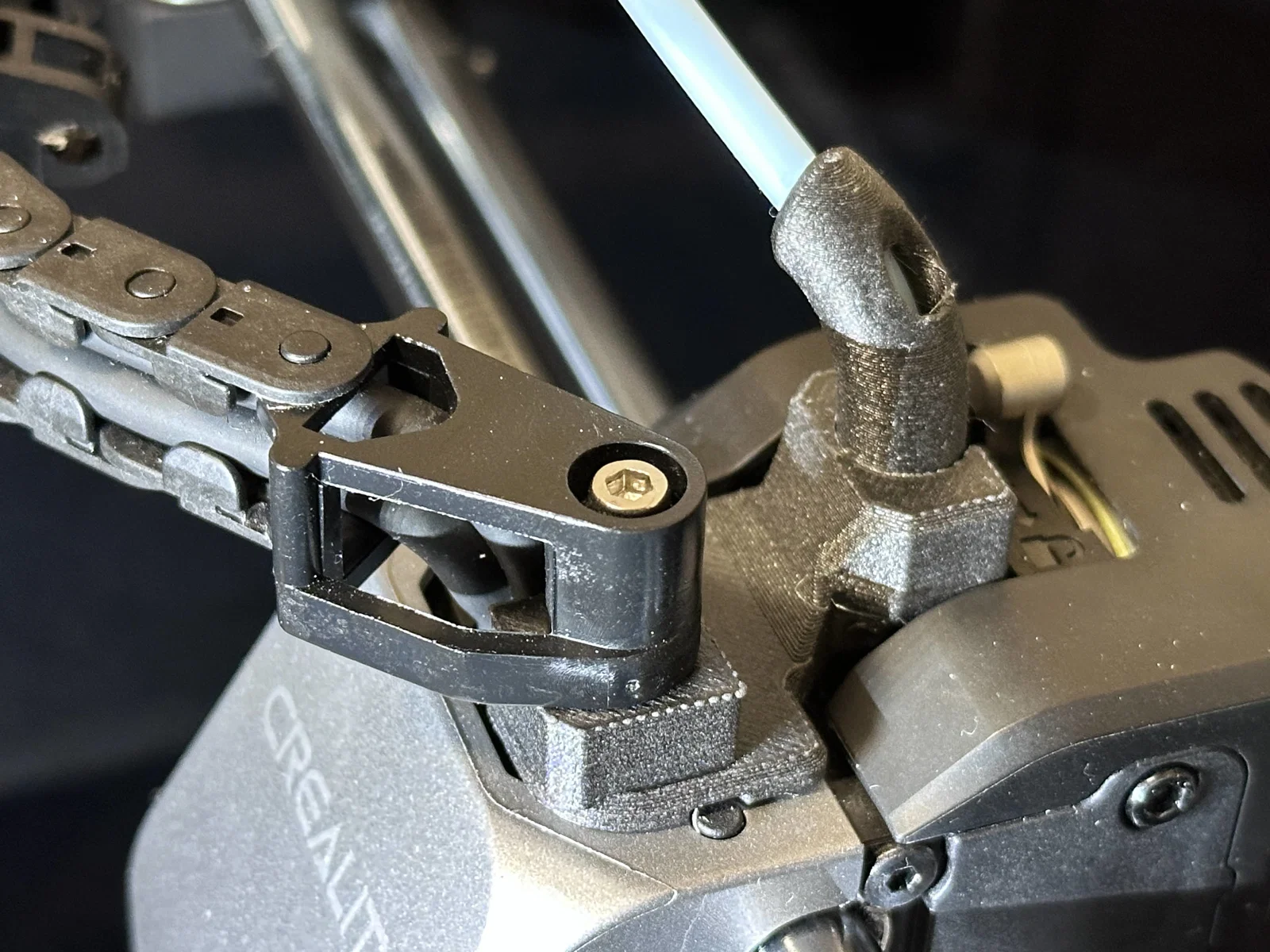

Cable chain zin dùng shoulder bolt, nhưng mình không có loại đó nên dùng bolt 3mm cap head bình thường. Đừng siết quá tay kẻo cable chain không swivel được. Bolt có xu hướng tự lỏng ra nên cần thêm chút thread locker loại nhẹ.
