Trạm tháo ruột khóa Marson (Marson's Lock Gutting Station)

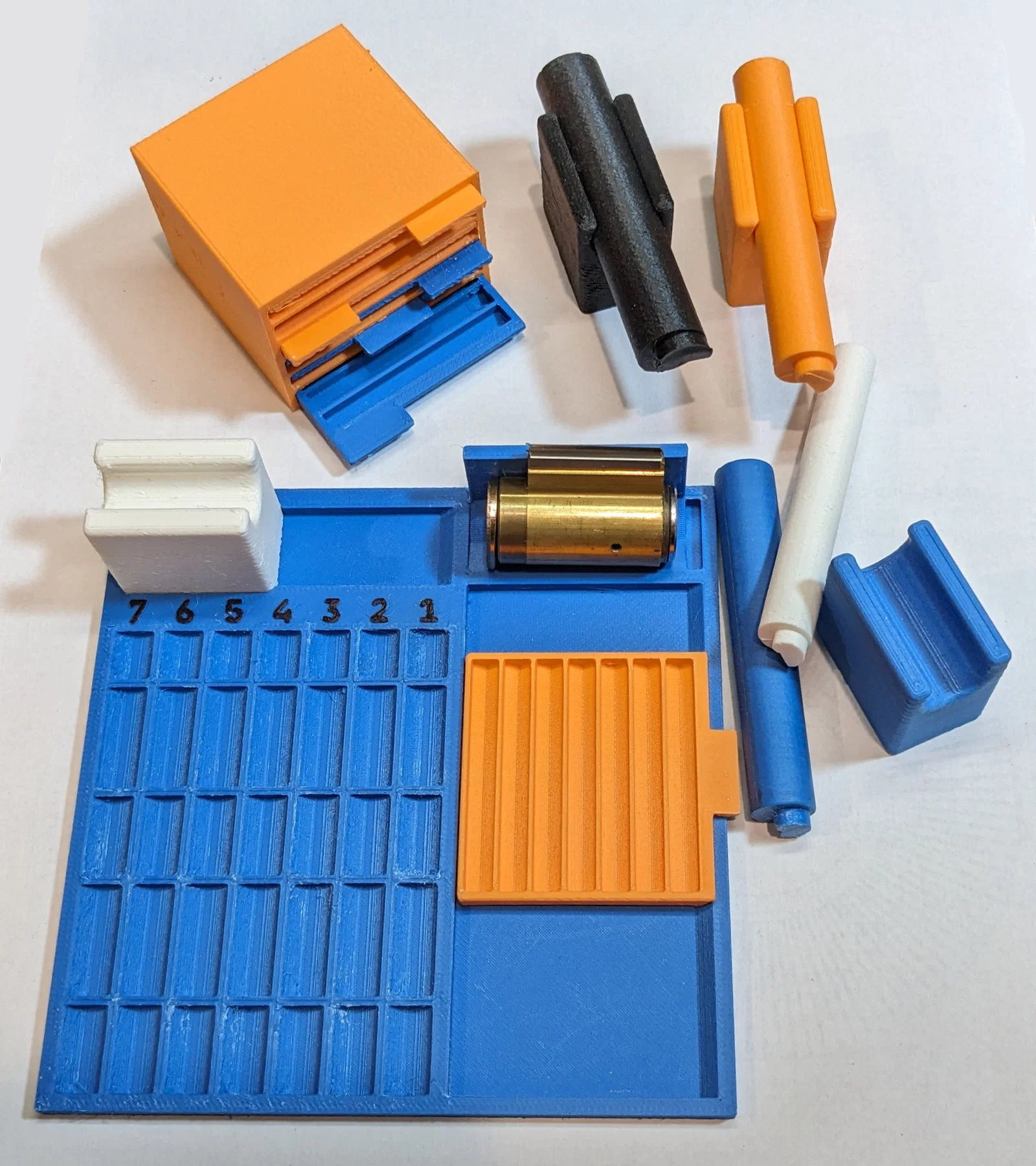

Một khay pinning tray cỡ lớn cho ổ khóa 7-pin, có 5 ngăn dành cho grub screws, springs, driver pins, key pins, và thêm 1 ngăn nữa để finger pins hoặc bất cứ thứ gì bạn muốn tách riêng. Kèm plug holders và spiral followers các cỡ 10mm, 12mm, 12.6mm, 13mm, và 14mm. Các ổ dùng 12mm không phổ biến, nên bạn có thể chưa cần in cỡ đó cho tới khi thật sự cần. Các holder lắp vừa khít vào pinning tray. Phần spiral trên followers giúp rút gins từ từ để dễ quay video thể hiện đúng hướng, đồng thời cũng dễ đưa pin trở lại nếu bạn gặp khó khi xử lý springs. Đầu spiral của followers dựa trên một thiết kế của crispix (có xin phép), nhưng file được làm lại từ đầu.

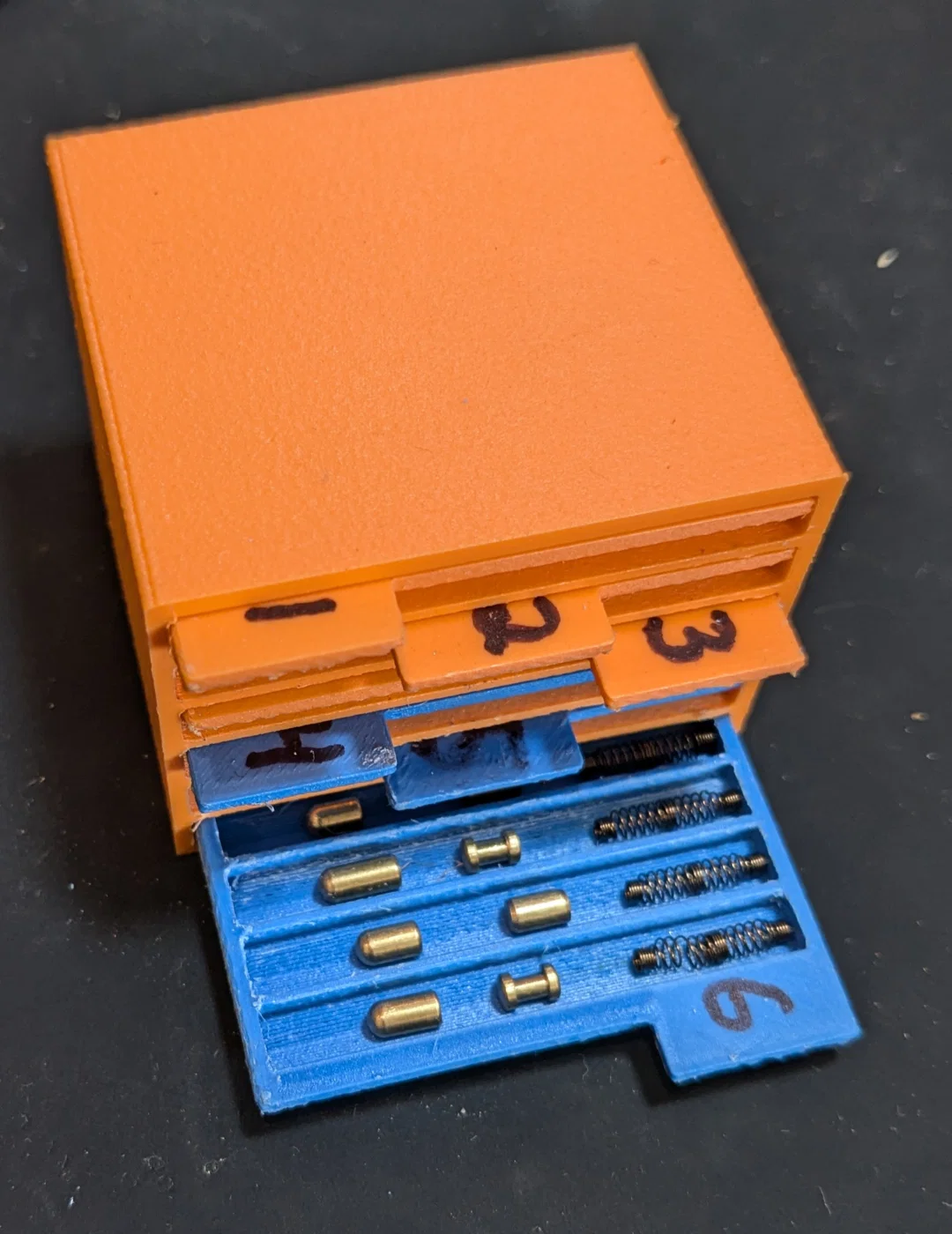

Tủ lưu trữ pin (pin storage cabinet) chứa được 6 mini pin trays, gồm mỗi loại 2 cái trong 3 kiểu khay có tab khác nhau. Mình thích in mỗi bộ một màu khác nhau để dễ theo dõi. Mấy khay này rất tiện cho các ổ bạn đang progressive pinning hoặc đang làm dở, không muốn pin chiếm chỗ trên khay chính. Có thể đặt cùng lúc 2 khay lên khay chính.

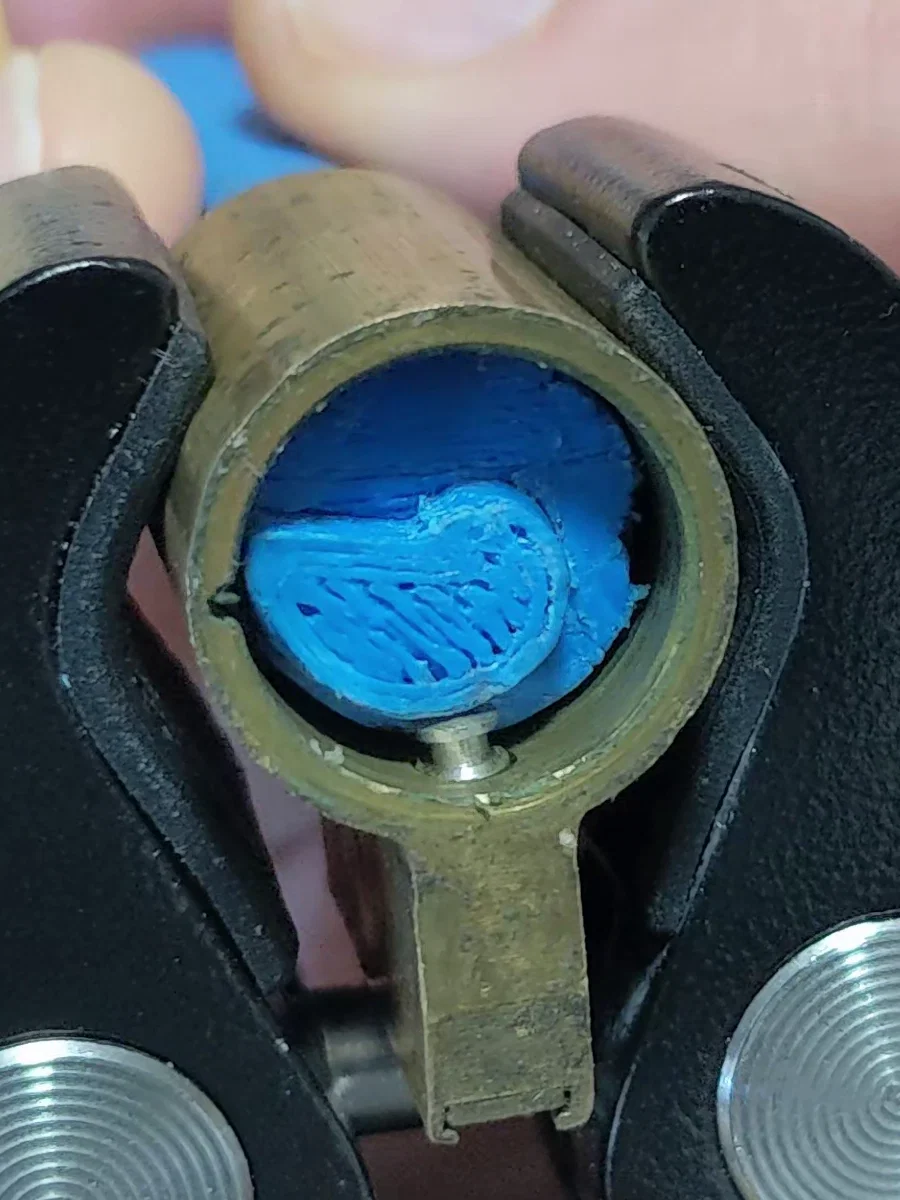

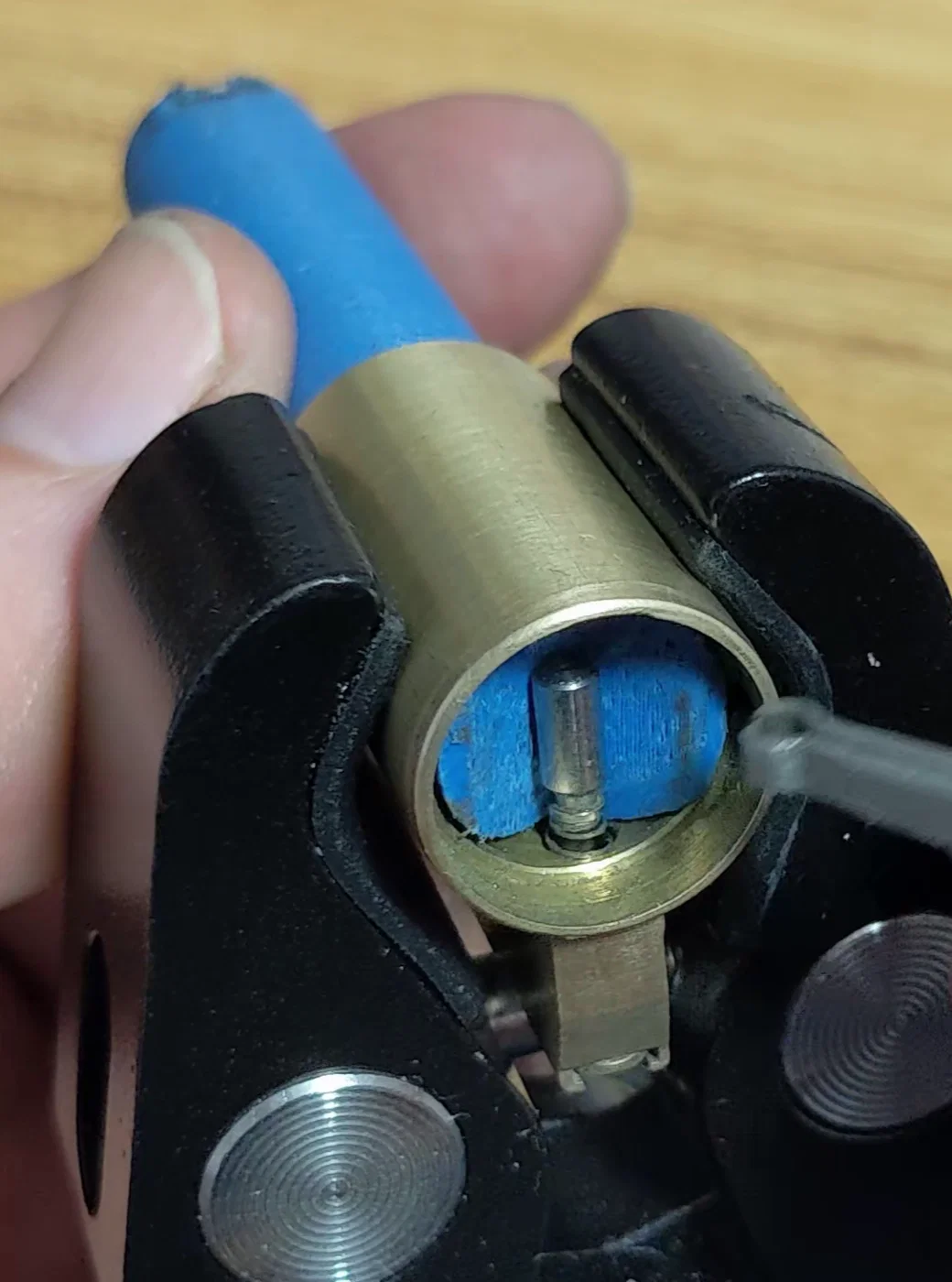

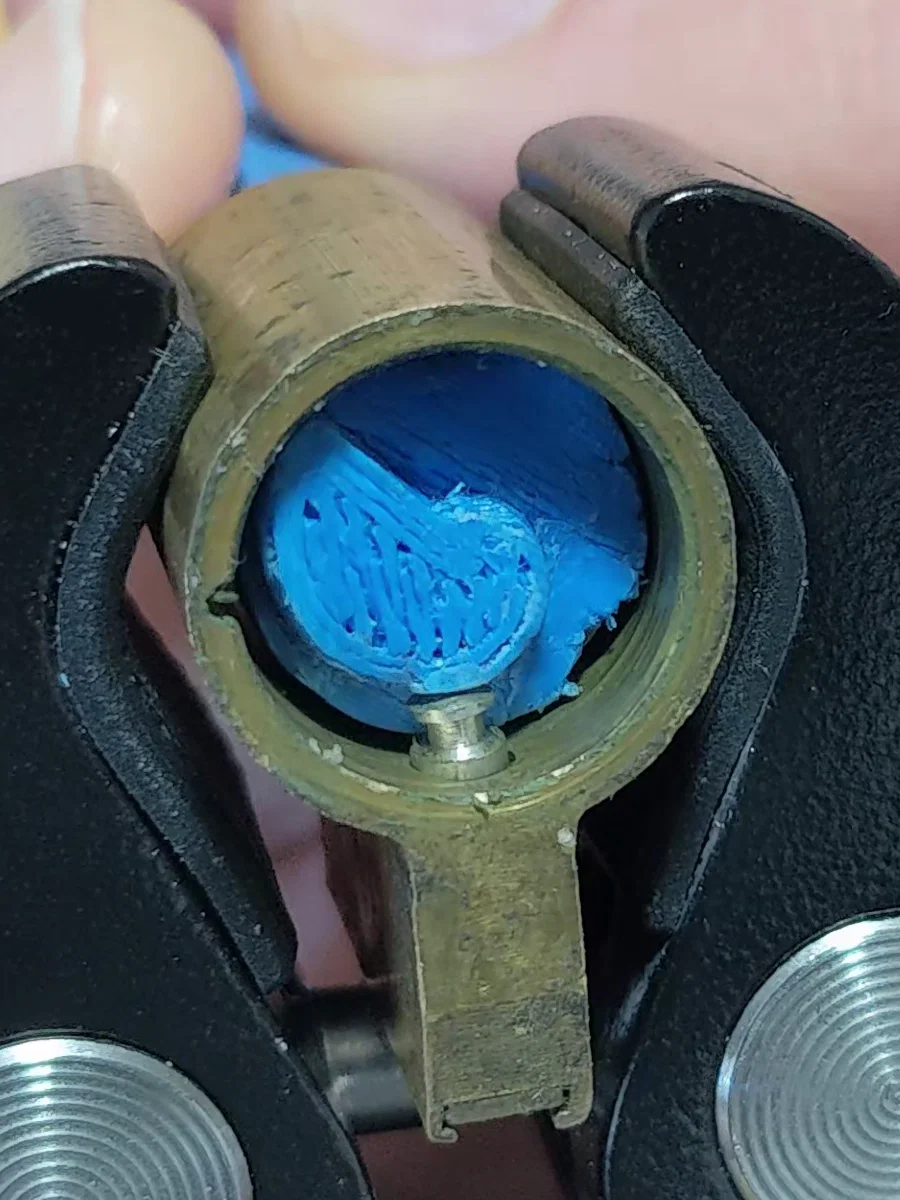

Cách mình dùng followers:

2024/05/30 — Cập nhật storage cabinet và trays: khay sâu hơn một chút. Mình thấy khay có thể bị kẹt nếu bên trong có grub screws, vì chúng có thể lăn dựng đứng trong rãnh và kẹt lên phần “trần” phía trên.

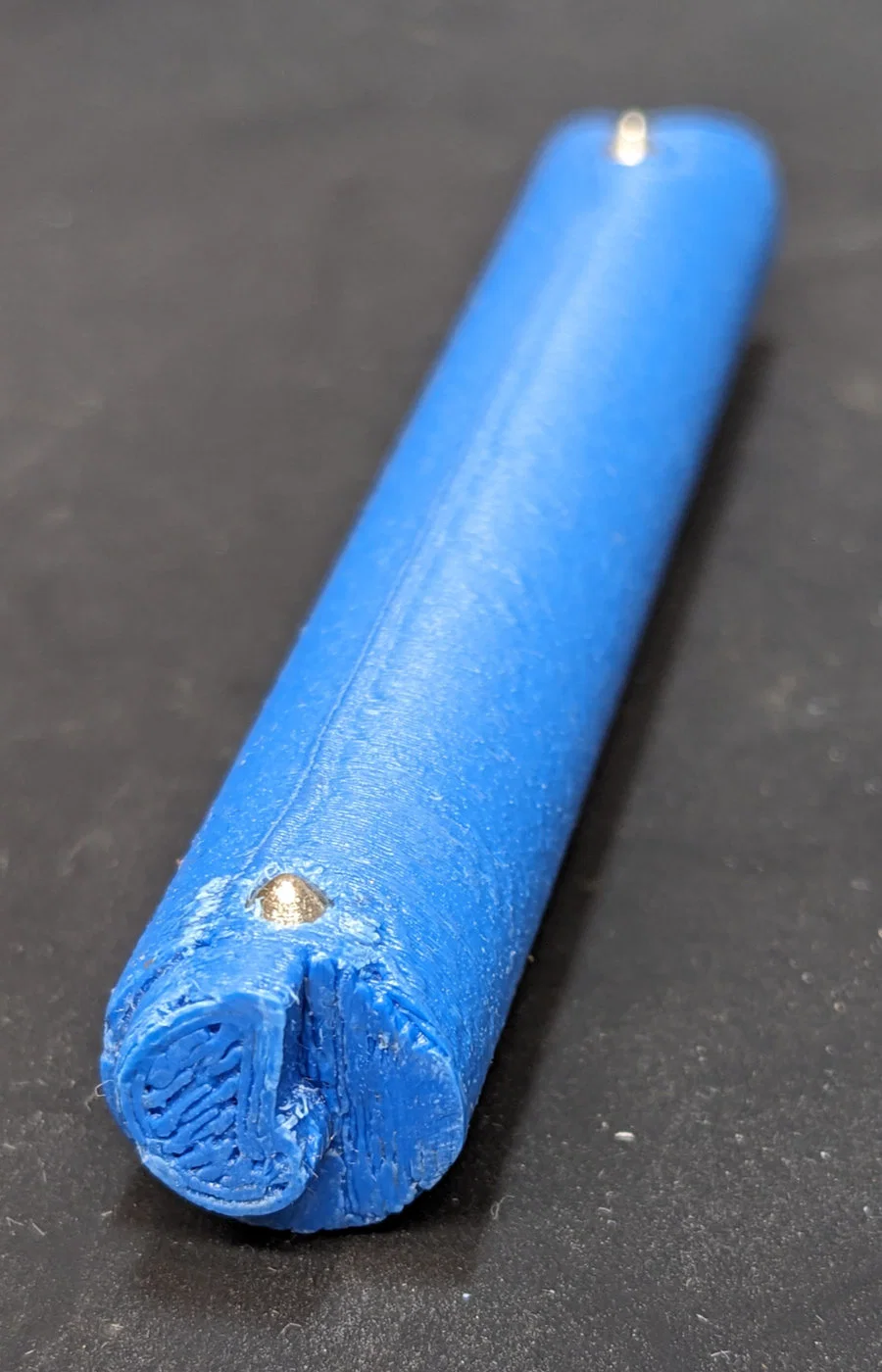

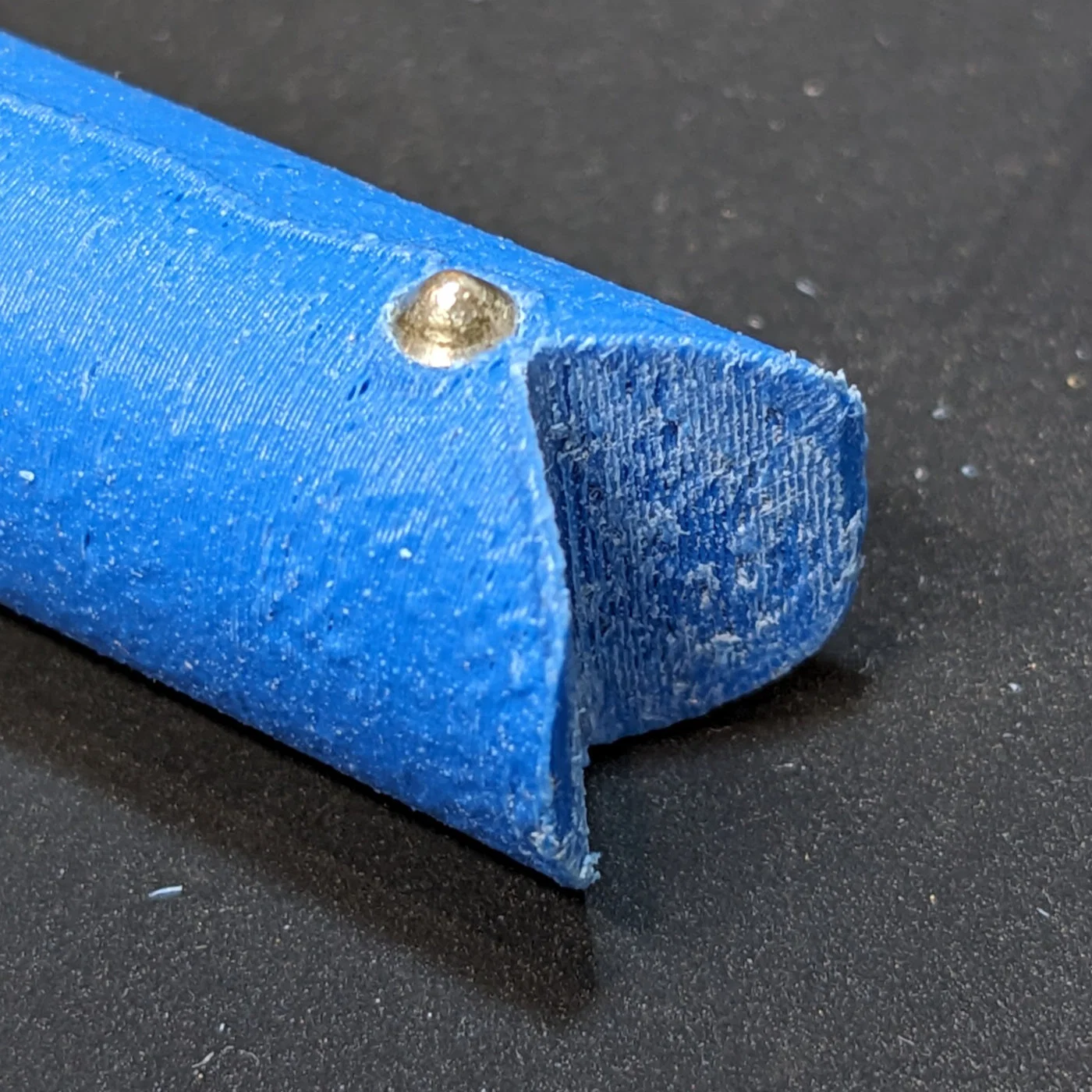

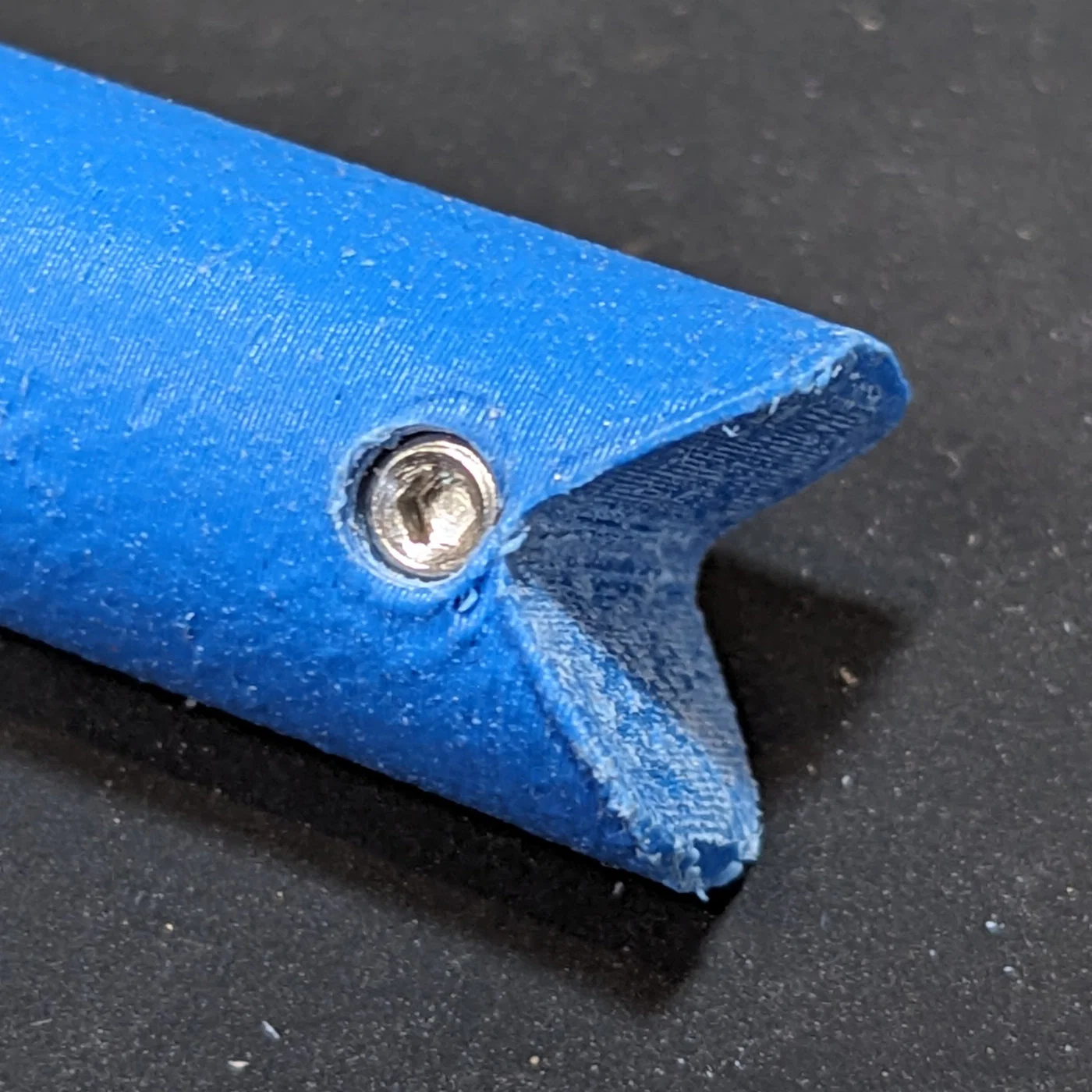

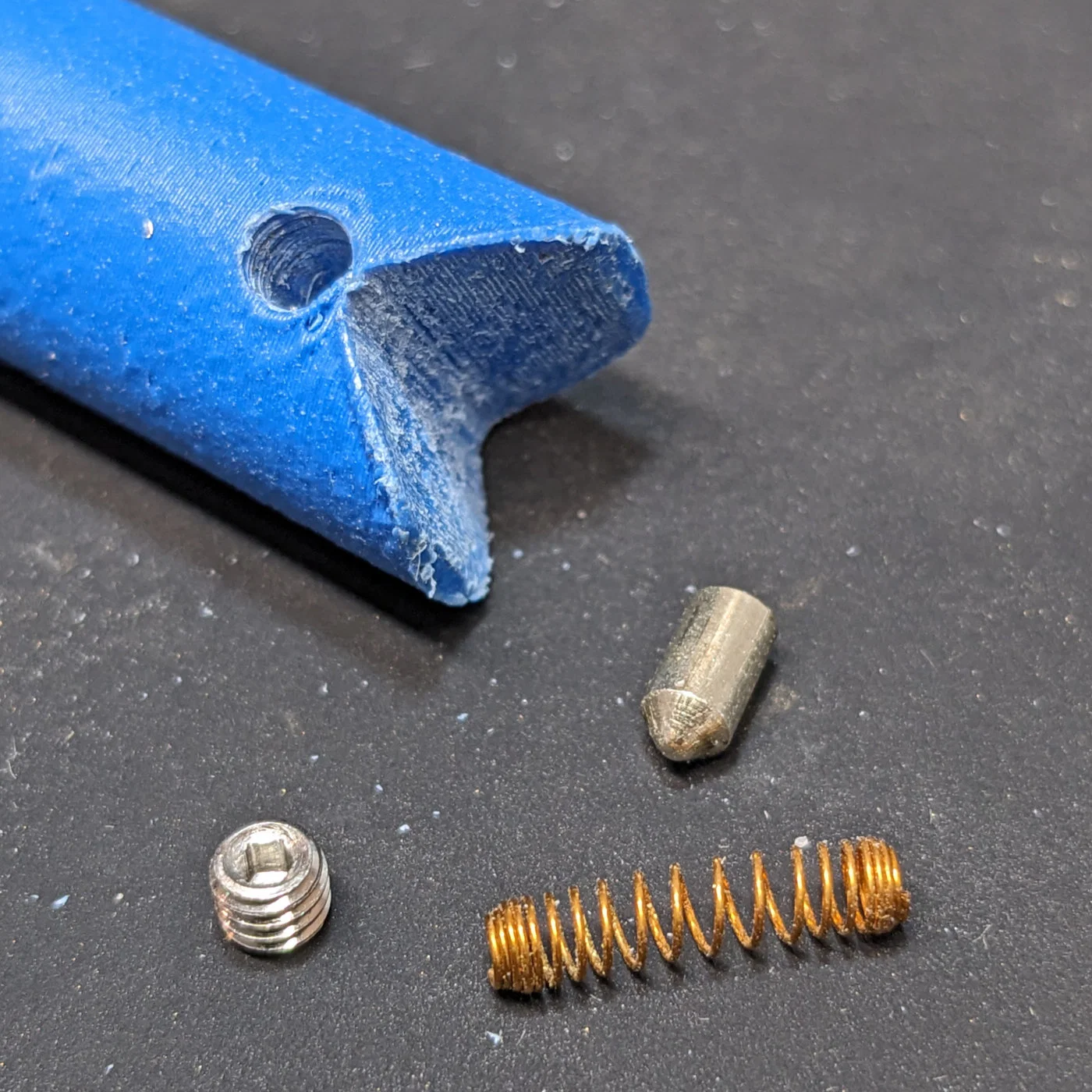

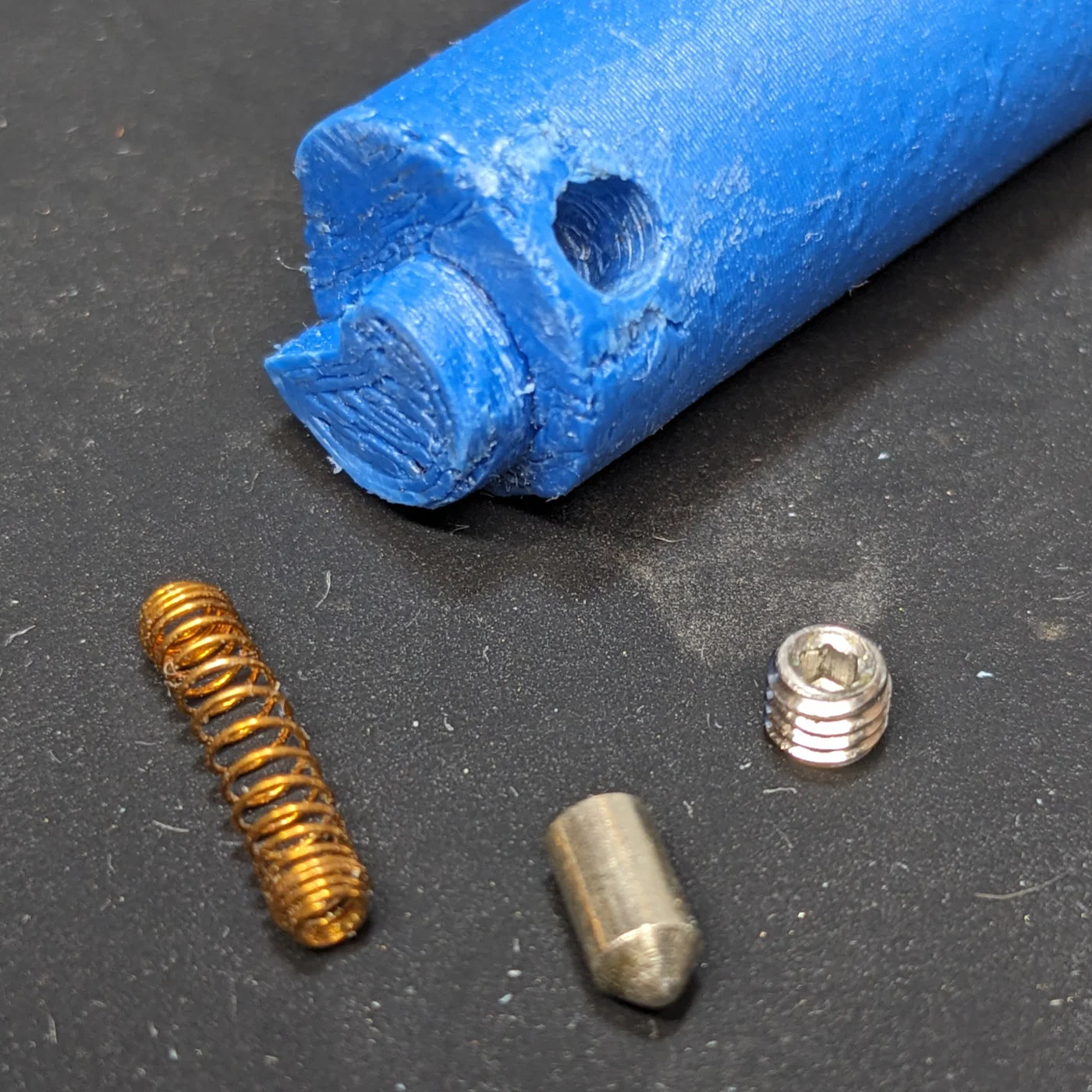

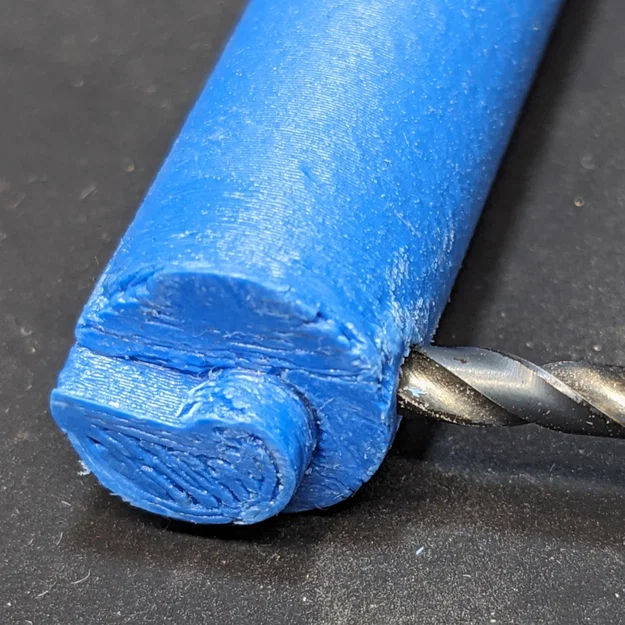

2024/06/05 — Followers v2 có đầu chữ V thay vì đầu phẳng, và cả hai đầu đều có lỗ định vị cho bi 3mm (bearing) hoặc key pin. Thêm một spring và một grub screw 3.5mm hoặc #6. Con screw nên ngang mặt bề mặt, không được thấp hơn, để driver pin không rơi vào rồi kẹt. Làm sạch lỗ theo đúng chiều như trong ảnh để tránh cắt mất phần môi mỏng giữ pin/bearing. Nếu dùng mũi khoan, cẩn thận khi gần tới cuối: mũi khoan hay “ăn” bất ngờ và bạn sẽ đục thủng luôn.

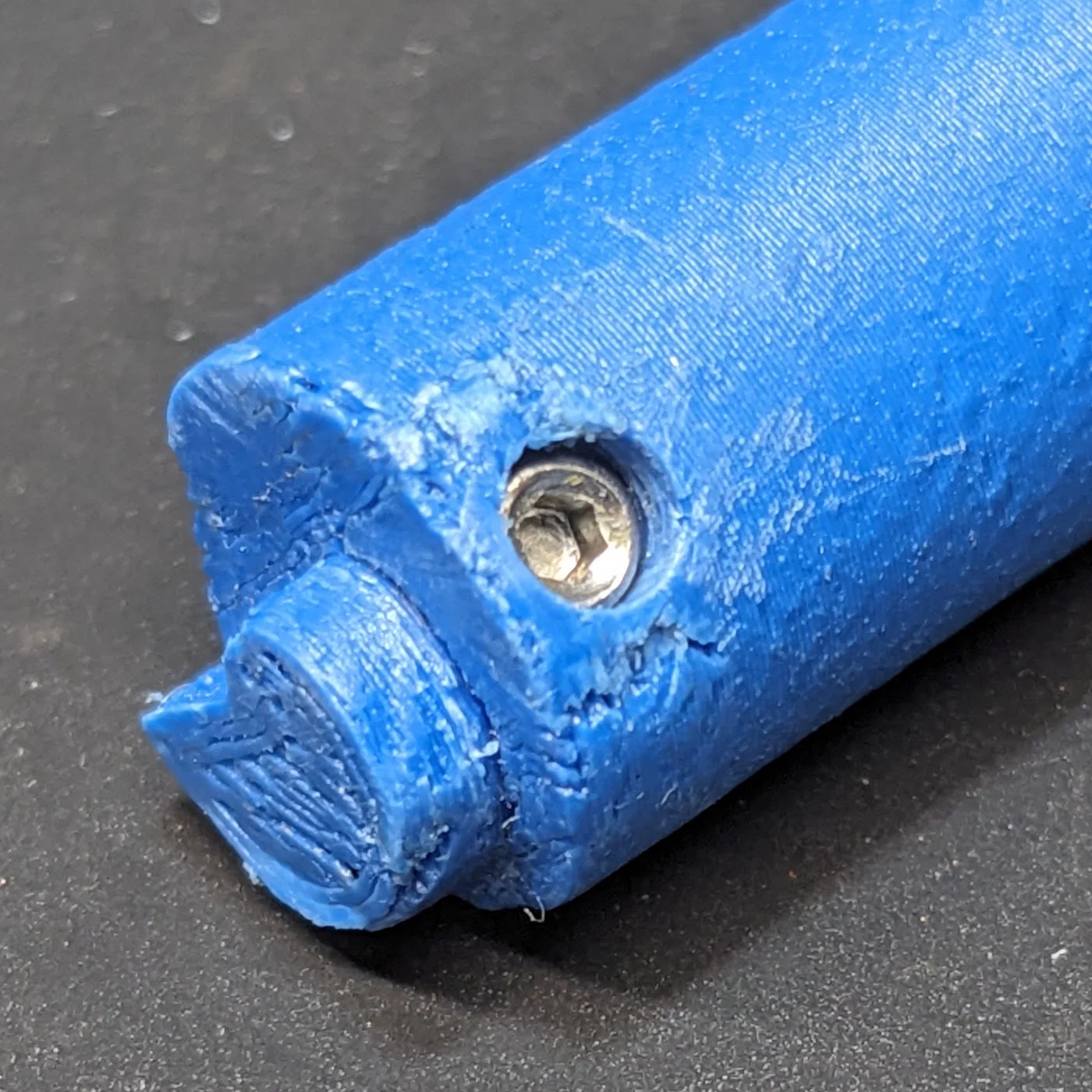

2024-06-08 — Followers v2.1 có thêm một rãnh thoát nhỏ để bạn có thể rút follower ra nếu grub screw bị vặn chìm và driver pin bị kẹt trong khe hở tạo ra. Đừng vặn grub screw chìm xuống dưới rãnh này (khoảng 1mm).

2024-06-16 — Đã upload plug holder 13mm và follower v2.1
