Cần câu đồ chơi Fishing Pole
Mẫu Fishing Pole là cần câu đồ chơi cho bé, dùng móc nam châm để “câu cá” vui ngoài trời. Thân dùng dowel gỗ 1/2" x 48", lắp bằng M3. Các part in PLA/PETG, móc nhận 3 nam châm trụ 5x5mm.
Mô tả

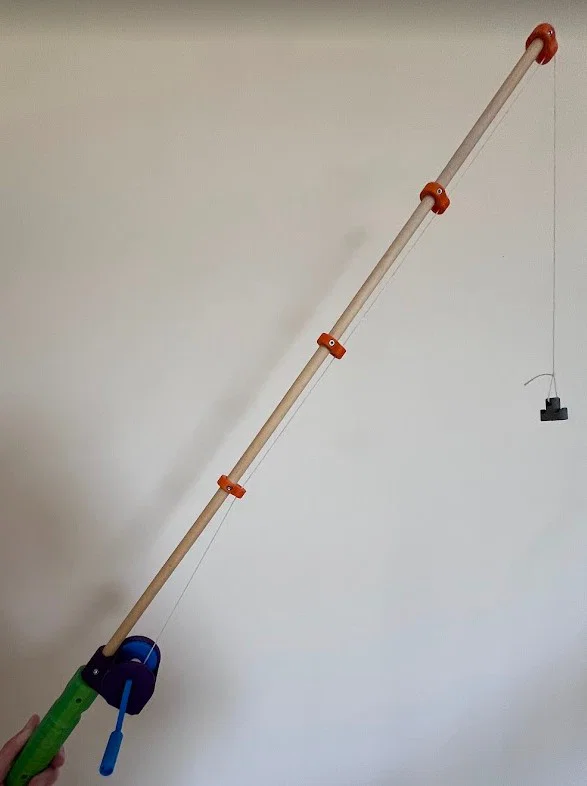

Mình làm cây cần câu đồ chơi này cho con trai mình, vì bé mê câu cá lắm. Phần thân dùng một cây dowel gỗ kích thước 1/2" x 48", các chi tiết được lắp ráp bằng tán và bu-lông M3. Những phần sau có thể/nên in bằng PLA:

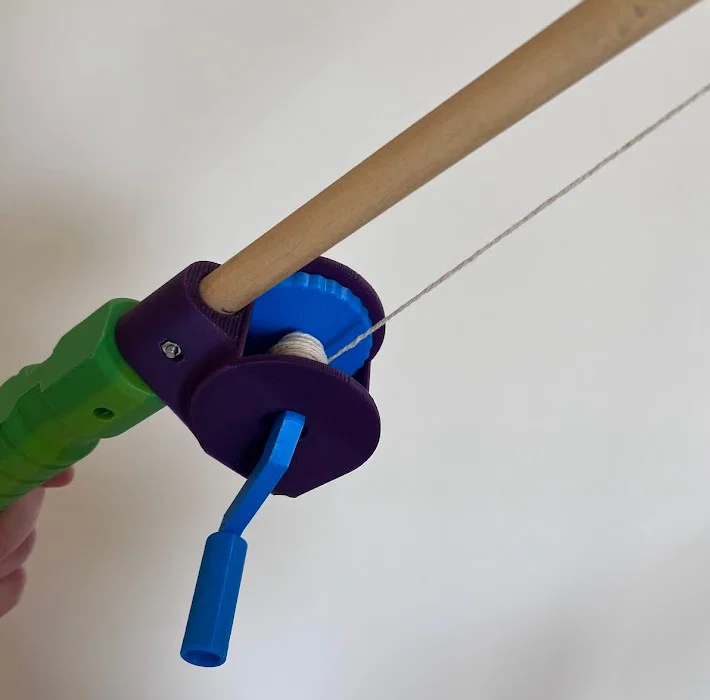

Reel Housing x1

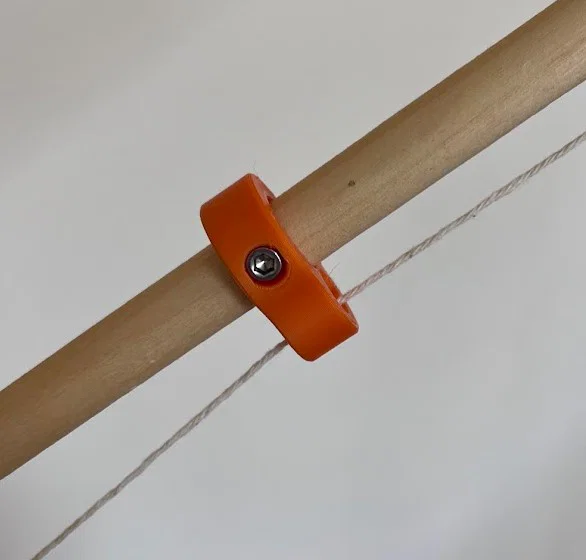

Line Guide x4
Grip_V2 x1
Magnet_Hook x1
Những phần sau có thể/nên in bằng vật liệu cứng hơn như PETG:
Reel_Arm x1
Reel_Sprocket x1
Reel_Handle x1

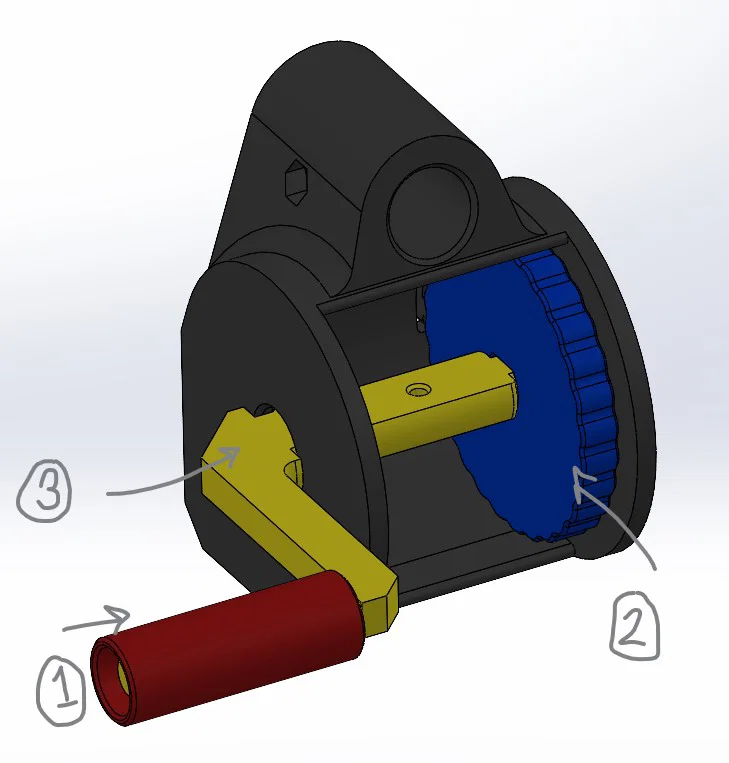

Có kèm một tấm hình cho thấy cụm reel bấm khớp với nhau như thế nào.

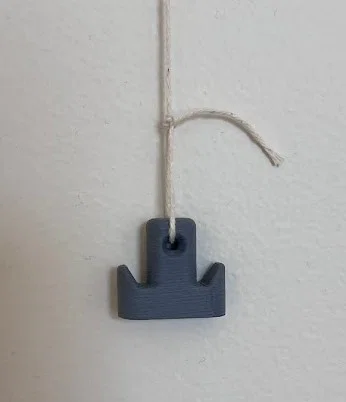

Móc nam châm dùng 3 viên nam châm hình trụ, 5mm x 5mm. Mấy viên này nên lắp kiểu press fit, nhưng mình có thêm chút keo cho chắc để khỏi bị rơi ra.
Phần khó nhất với mình là khoan lỗ 1/8" xuyên qua cây dowel gỗ cho thật chính xác. Nghĩ lại thì thiết kế không cần khoan lỗ sẽ hay hơn, có thể version 2 sẽ đi theo hướng đó.
Sau khi lắp xong, mình thêm vài feet dây butcher's twine (thật ra dây gì cũng được) rồi buộc nam châm ở đầu dây. Bước tiếp theo là đi kiếm cá thôi! (tất nhiên là cá có dính nam châm).
