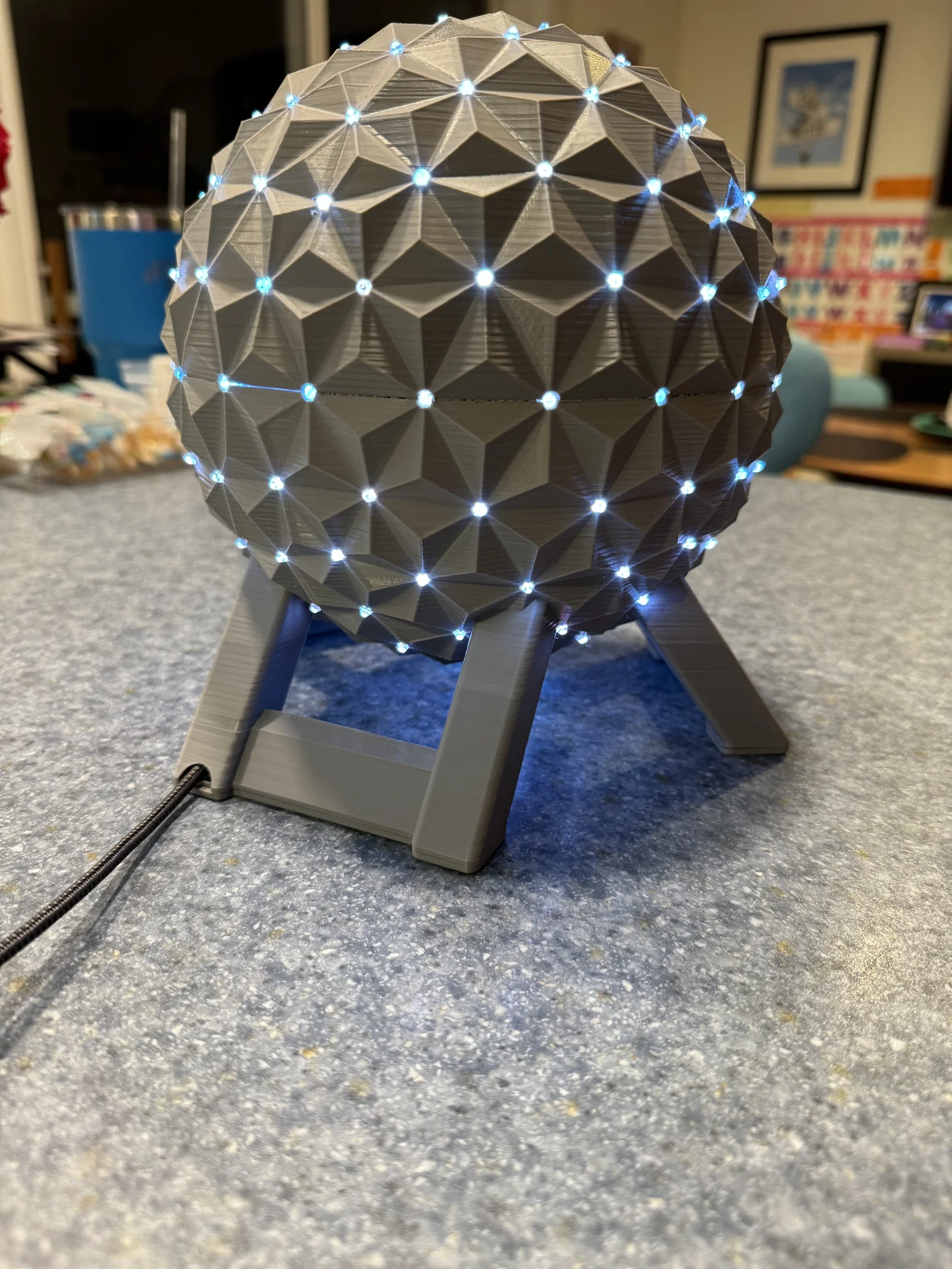

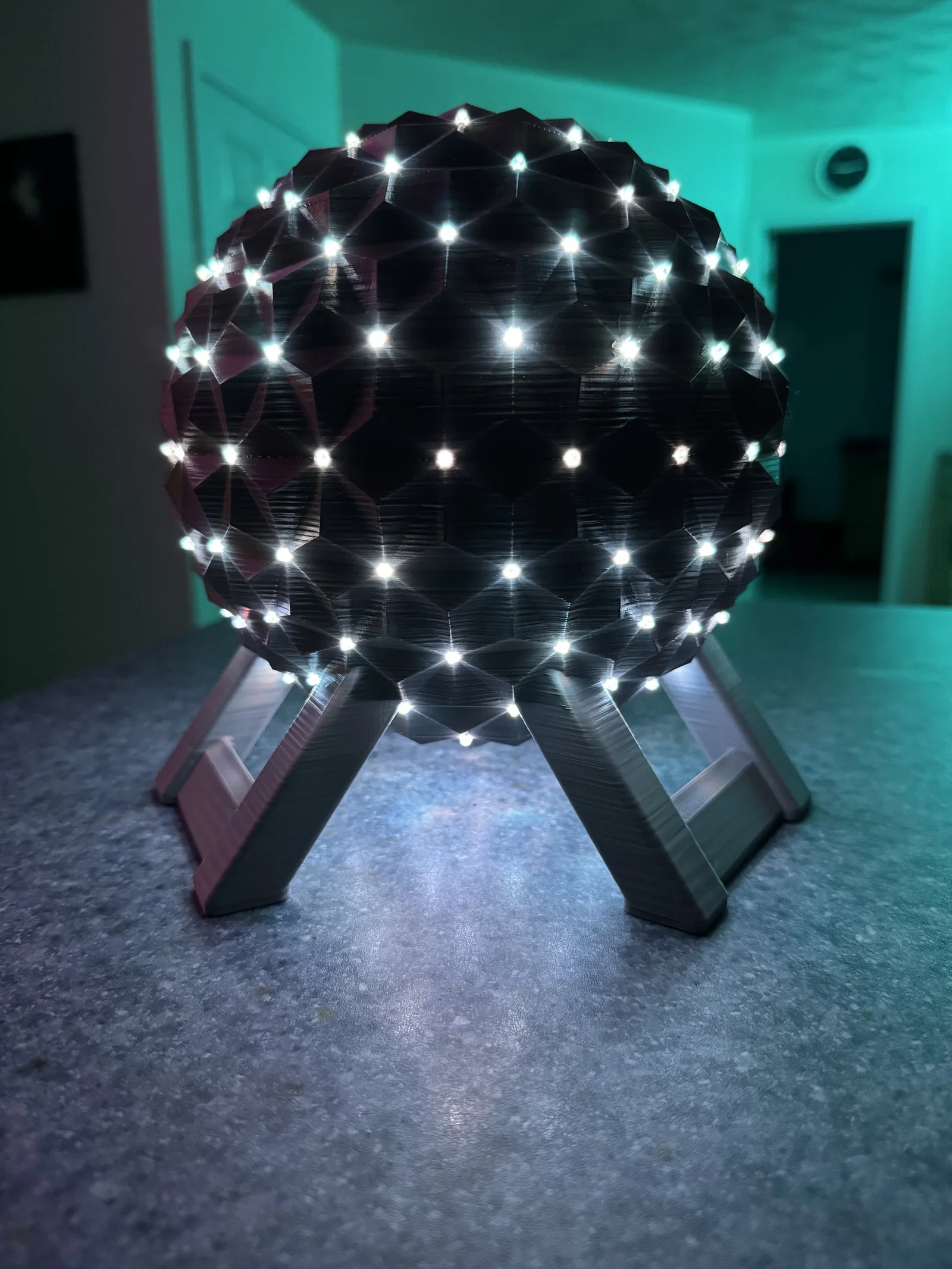

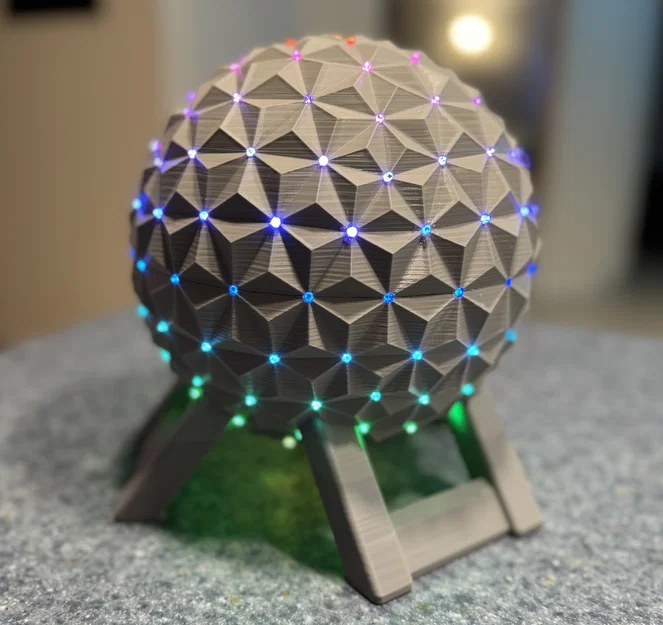

EPCOT Spaceship Earth (bỏ trụ giữa) + lỗ luồn cáp USB

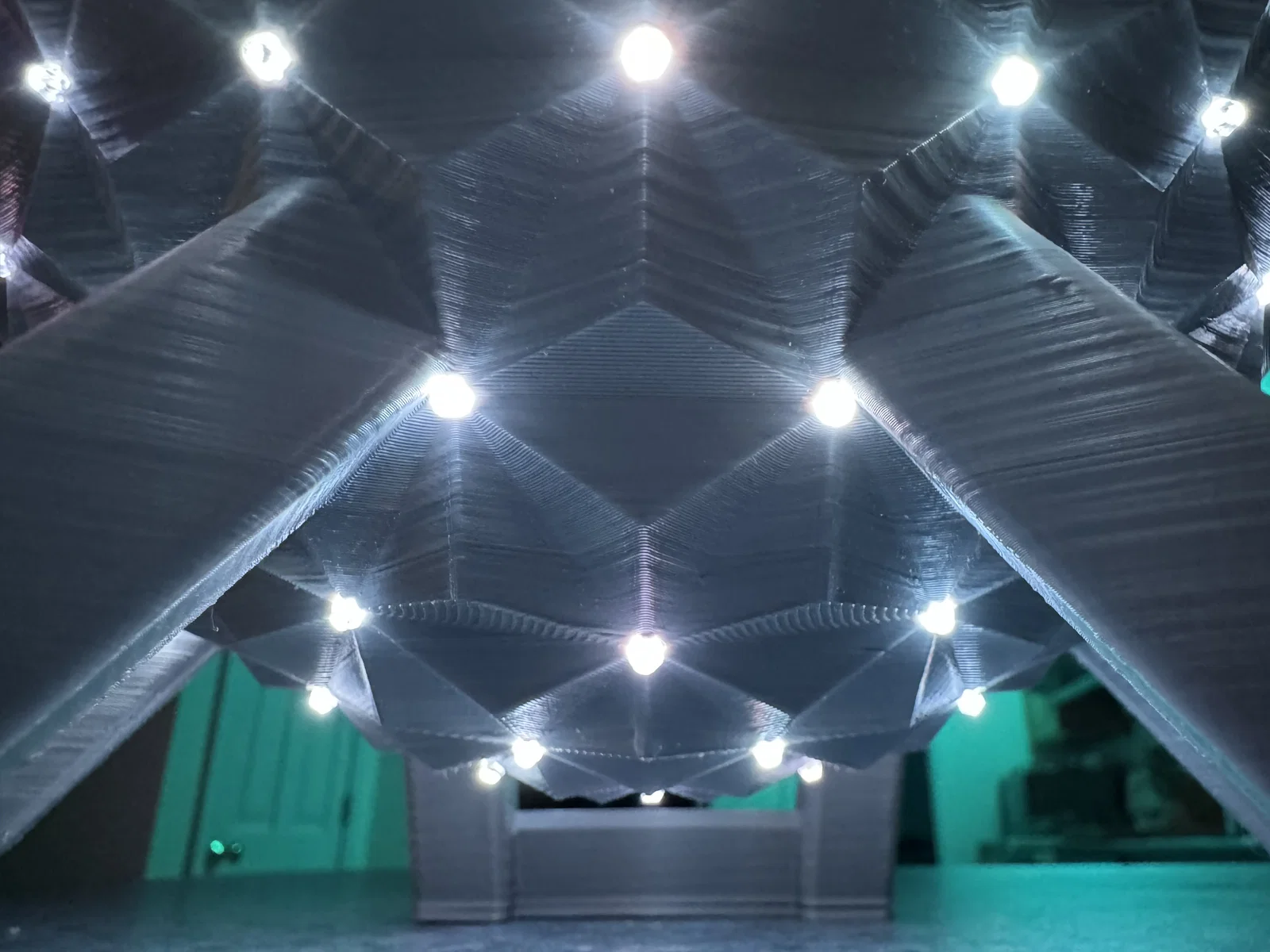

• Đã chỉnh sửa nửa phần đế của mẫu gốc để bỏ trụ ở giữa.
  • Trụ này không cần thiết về mặt kết cấu, nhưng lại tạo thêm điểm để gắn LED; vì vậy dự án này dùng 162 NeoPixel LED thay vì 156 như bản gốc.

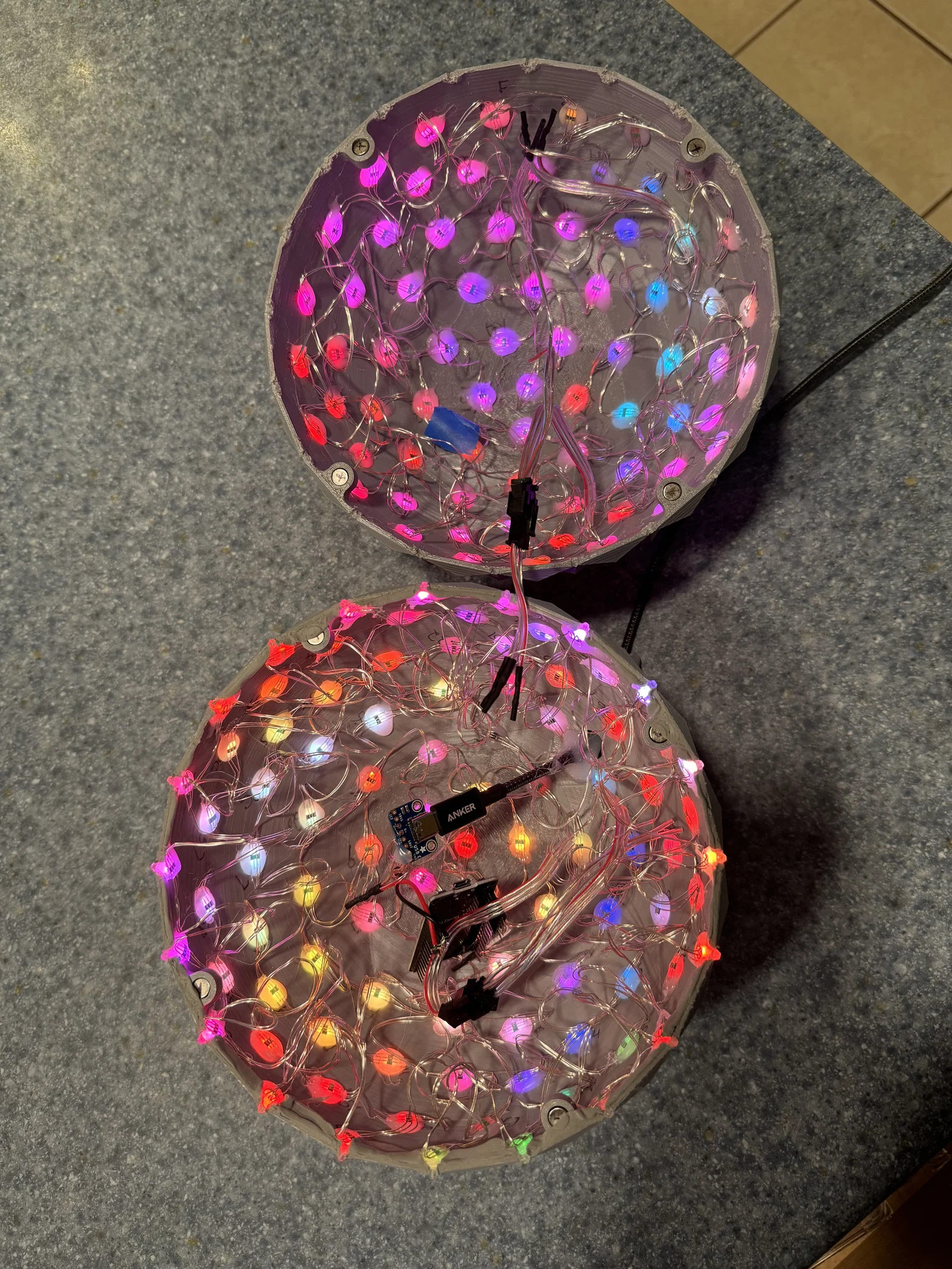

  • LED đầu tiên bắt đầu ở giữa đáy rồi xoắn ốc ra ngoài, đi theo đúng pattern của dự án gốc.
• Tạo một lỗ để luồn cáp USB đi xuống một chân phía sau và đi ra ở mặt sau của mẫu.

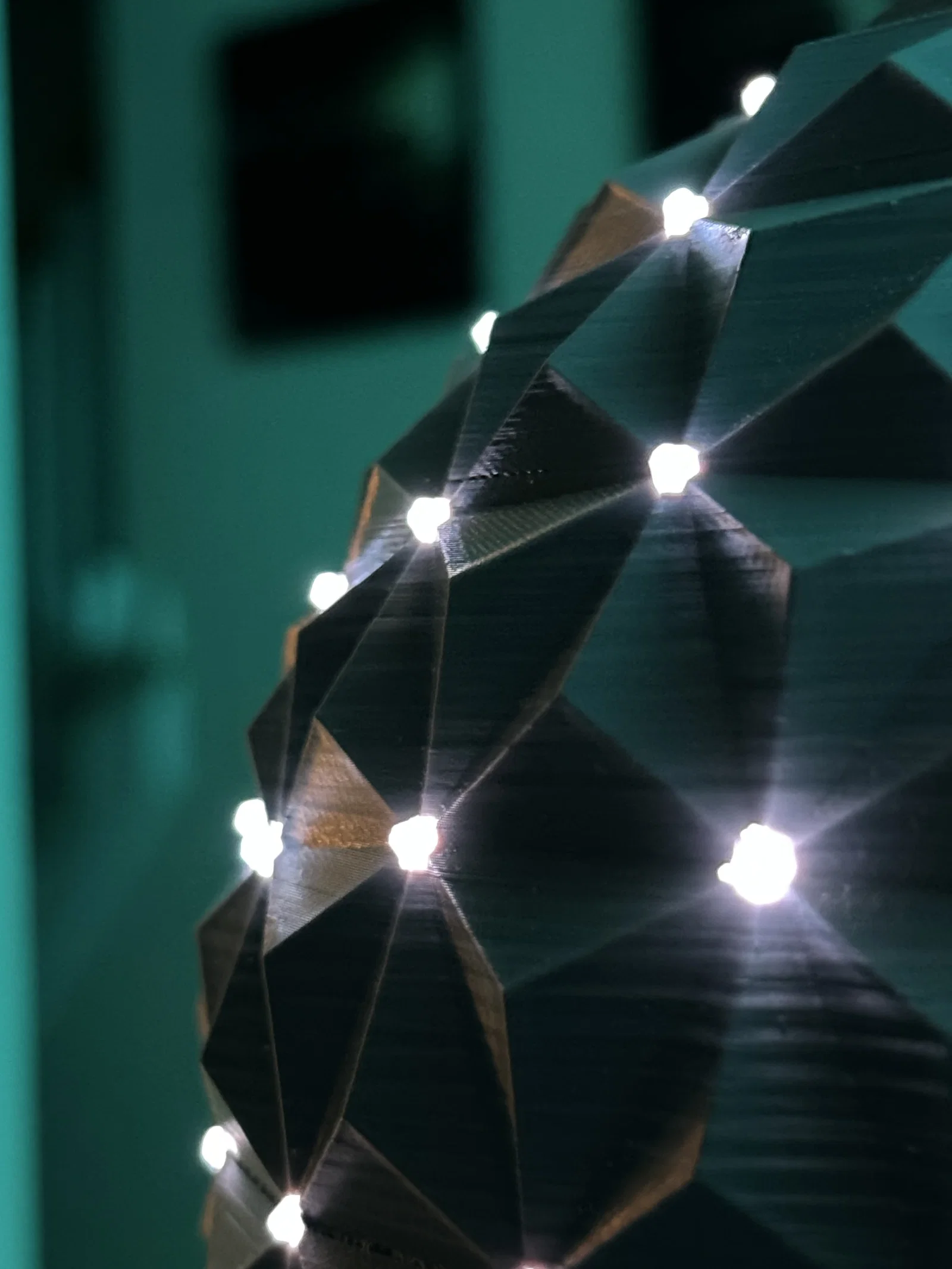

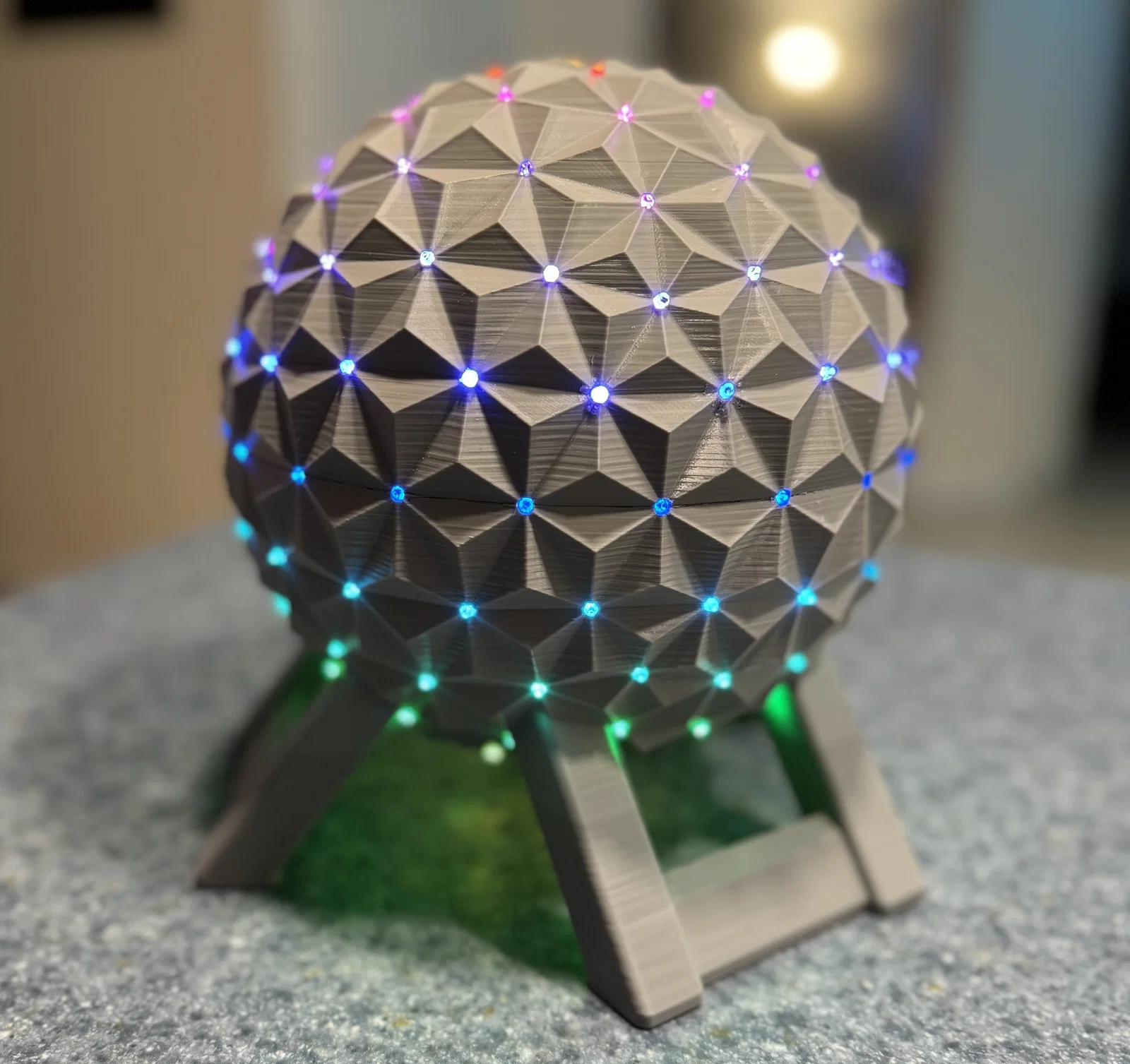

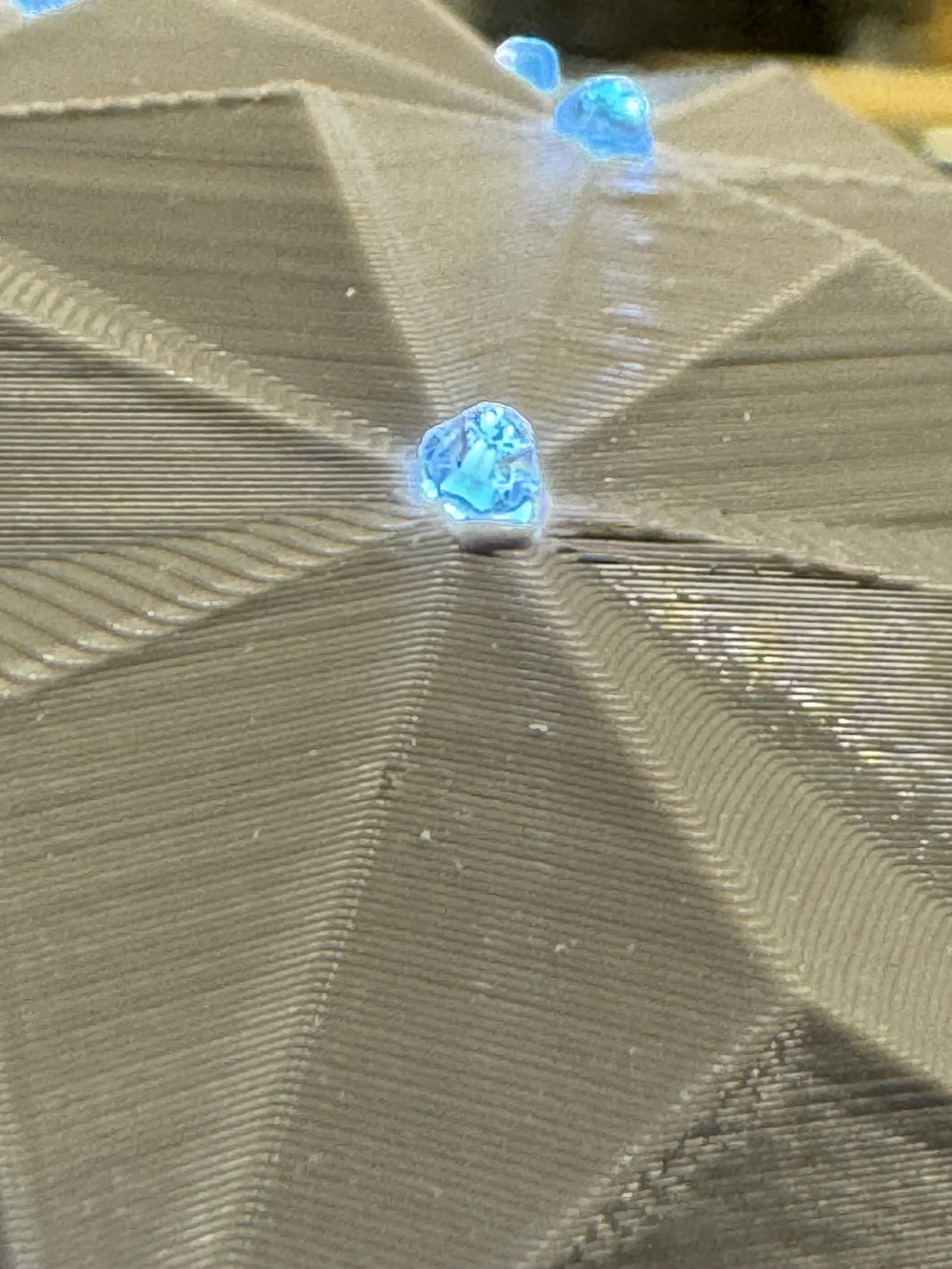

• Thêm các hạt (beads) dạng cắt giác vào phía ngoài các lỗ để khúc xạ ánh sáng ra ngoài, mô phỏng hiệu ứng “Points Of Light” mà Spaceship Earth hiện đang có.

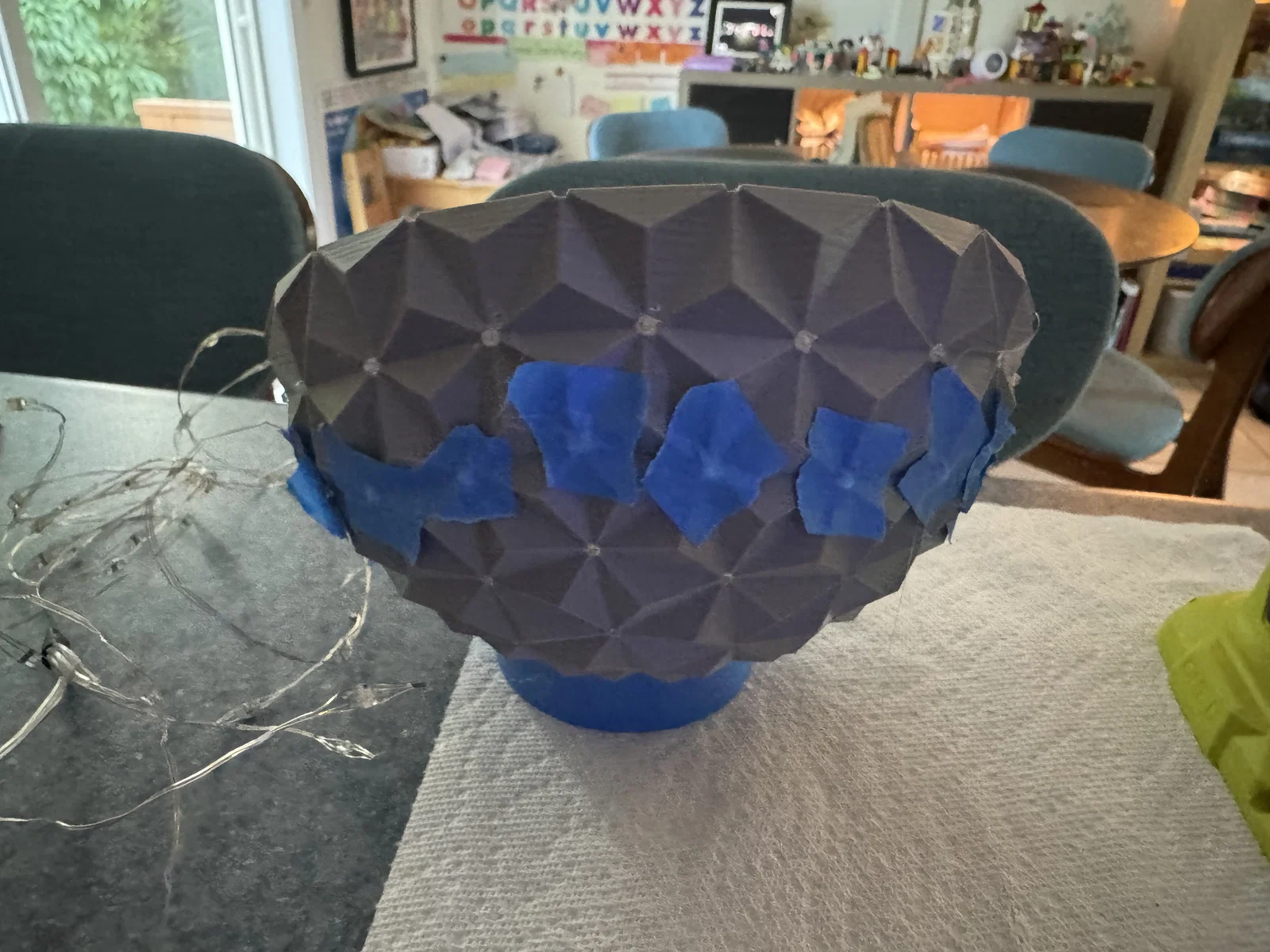

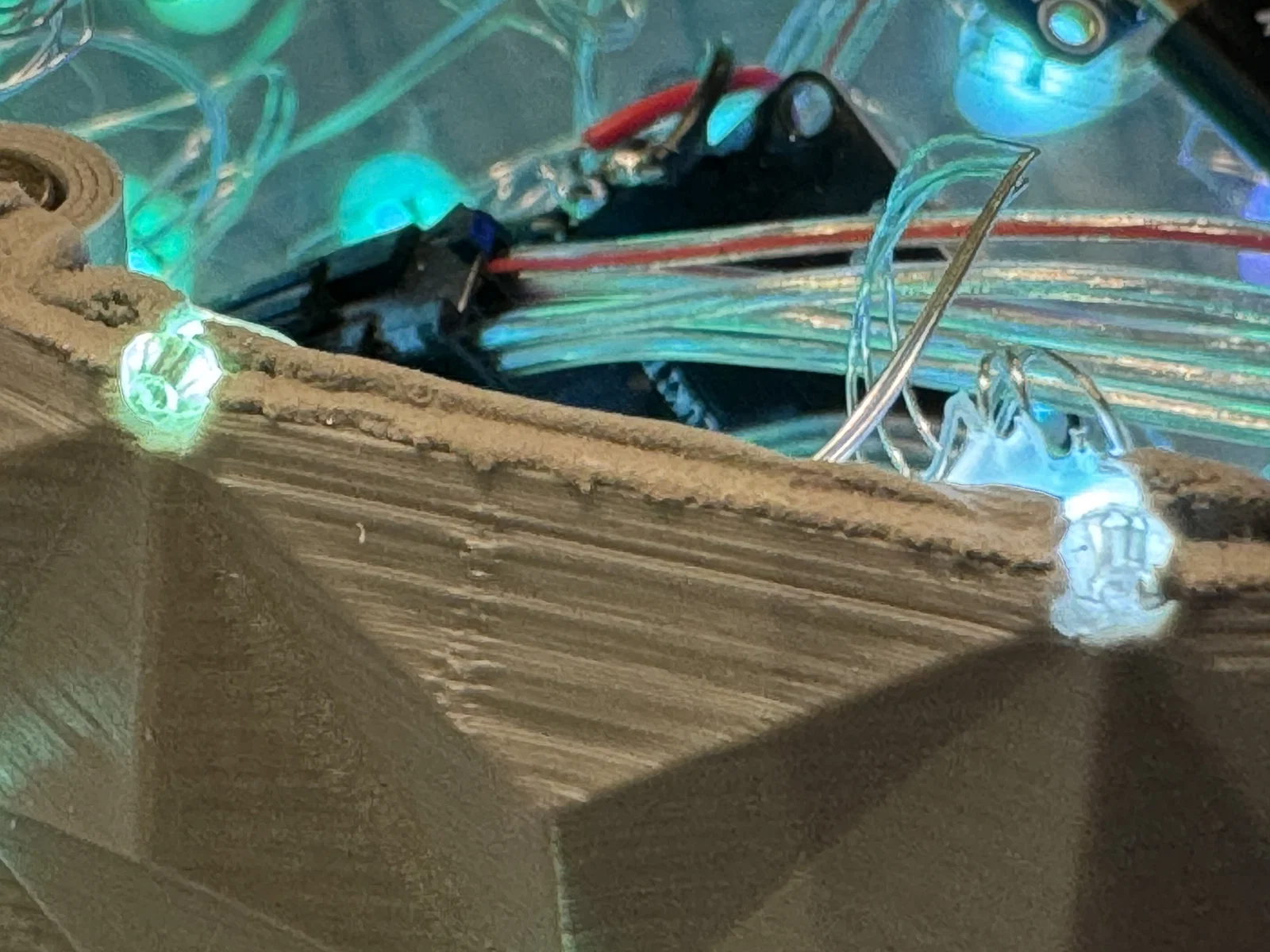

  • Beads được dán băng keo cố định, với lỗ của hạt vuông góc với lỗ trên mô hình. Sau đó các NeoPixels được bắn keo nến cố định từ phía trong mô hình. Phần keo bị đẩy tràn qua lỗ sẽ giúp giữ hạt tại chỗ.

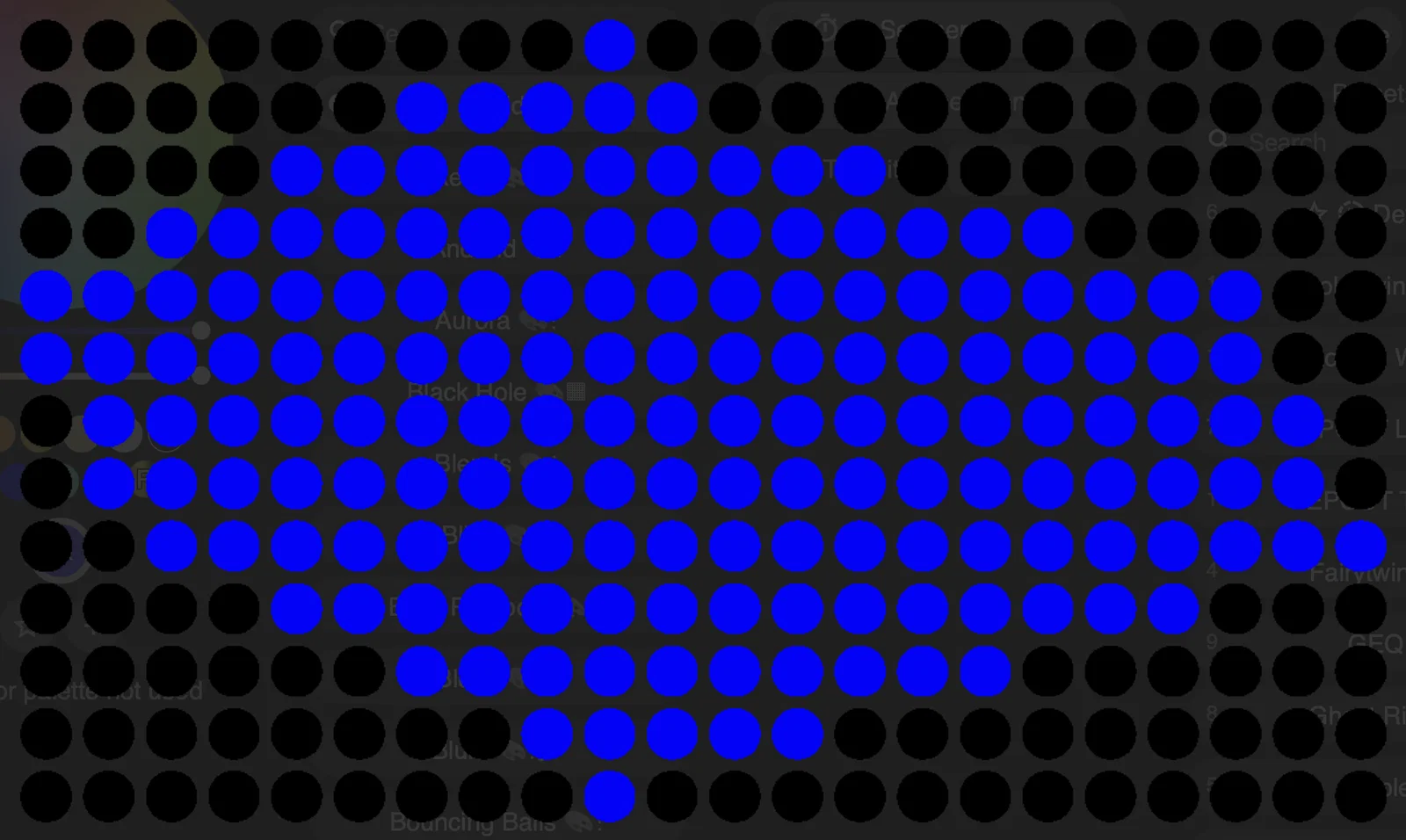

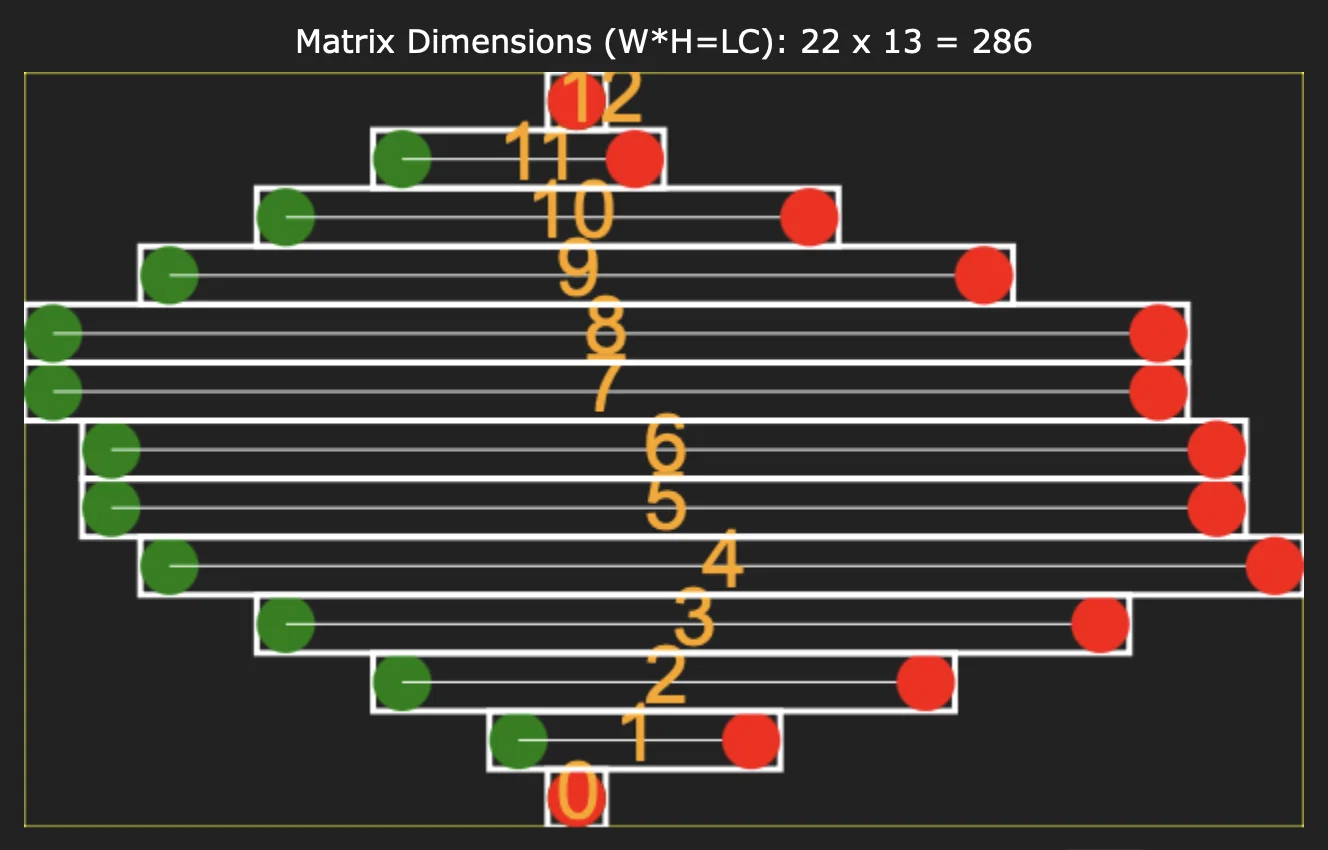

• Dùng WLEDs 2D mapping để làm cho quả cầu trông như một “canvas” lớn.
  • Nhờ vậy bạn có thể hiển thị chữ và hình ảnh trên bề mặt quả cầu.
  • Xem file PDF đính kèm để biết cách map LED
• Dùng đất sét nặn (modeling clay) để trám khe giữa nửa trên và nửa dưới, đồng thời chặn ánh sáng bị rò ra ngoài.

Các món mình đã dùng:

• Bo điều khiển (Controller Board)
  • https://www.amazon.com/dp/B08246MCL5?ref=ppx_yo2ov_dt_b_product_details&th=1
  • Cảm ơn @brianau3048_605333 vì ý tưởng này.
• LED
  • https://www.amazon.com/dp/B0BVZLX3MD?psc=1&ref=ppx_yo2ov_dt_b_product_details
  • Cảm ơn @brianau3048_605333 vì ý tưởng này.
• USB C Breakout
  • https://www.adafruit.com/product/4090
• Hạt cườm cắt giác (Faceted Beads) (size 2mm, màu “Clear”)
  • https://www.amazon.com/dp/B0B259NKSR?ref=ppx_yo2ov_dt_b_product_details&th=1
• Mẫu được in bằng PLA xám tiêu chuẩn

Cảm ơn rất nhiều anh em Ruiz Brothers và @Adafruit vì đã tạo ra dự án quá hay này. Mình làm mà vui dữ lắm!

Mình cũng dành thời gian mày mò phần mềm WLED và dựng lại show “Points of Light” kỷ niệm 40 năm EPCOT trên mô hình này.
